Homeowners Guide
Preparation Sink
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-6448
1095326-5-B

Important Safety Instructions
CAUTION: Risk of personal injury. The use of accessory
attachments not recommended by Kohler Co. may cause
injuries.
Read and follow all instructions.
Save these instructions for future reference.
Do not allow children to use this product unattended.
Do not use this product if it malfunctions or has been damaged in
any manner. Contact your dealer or plumbing contractor, or call
our Customer Care Center at 1-800-4-KOHLER.
This product is intended for residential (household-type) use only.
1095326-5-B 2 Kohler Co.

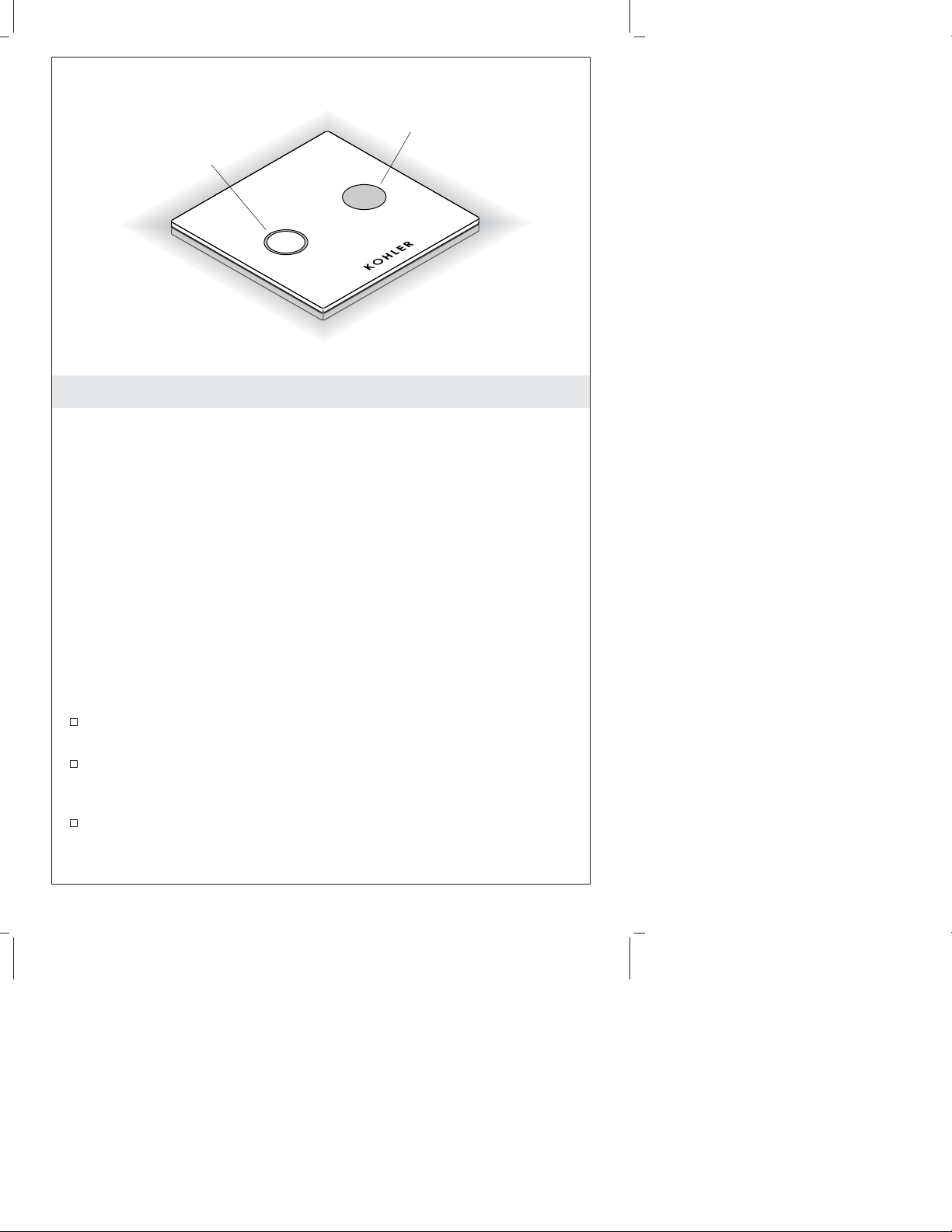

Operation Overview
System Activation: System is activated and operated solely by the user
interface. The user interface can only be triggered by soft objects such
as a finger, elbow, or rubberized utensil handle. Hard objects,
especially metal objects, will not activate the user interface.
Unintentional Activation: System will not activate if both icons are
pressed at the same time. System will also turn off if an icon is pressed
for longer than 3 seconds.
Stop Activation: Any icon pressed while the system is running will
stop the current cycle. If the disposal is running, the disposal will be
turned off and the water will run for approximately 5 seconds before
turning off. If an icon is pressed twice while the disposal and water are
running, both will turn off immediately.
Rinsing and Disposal Cycle Options:
Short Rinse Cycle - Water only rinse cycle. Water will run for
approximately 5 seconds then turn off.
Long Rinse with Disposal - Long rinse cycle with disposal.
Water will run before, during, and after an approximate 15
second disposal cycle then turn off.
Extended Rinse with Disposal - Long rinse cycle with extended
disposal. Water will run before, during, and after a 3 minute
disposal cycle then turn off.
Water Only
Operation
Water and Disposal
Operation
Kohler Co. 3 1095326-5-B

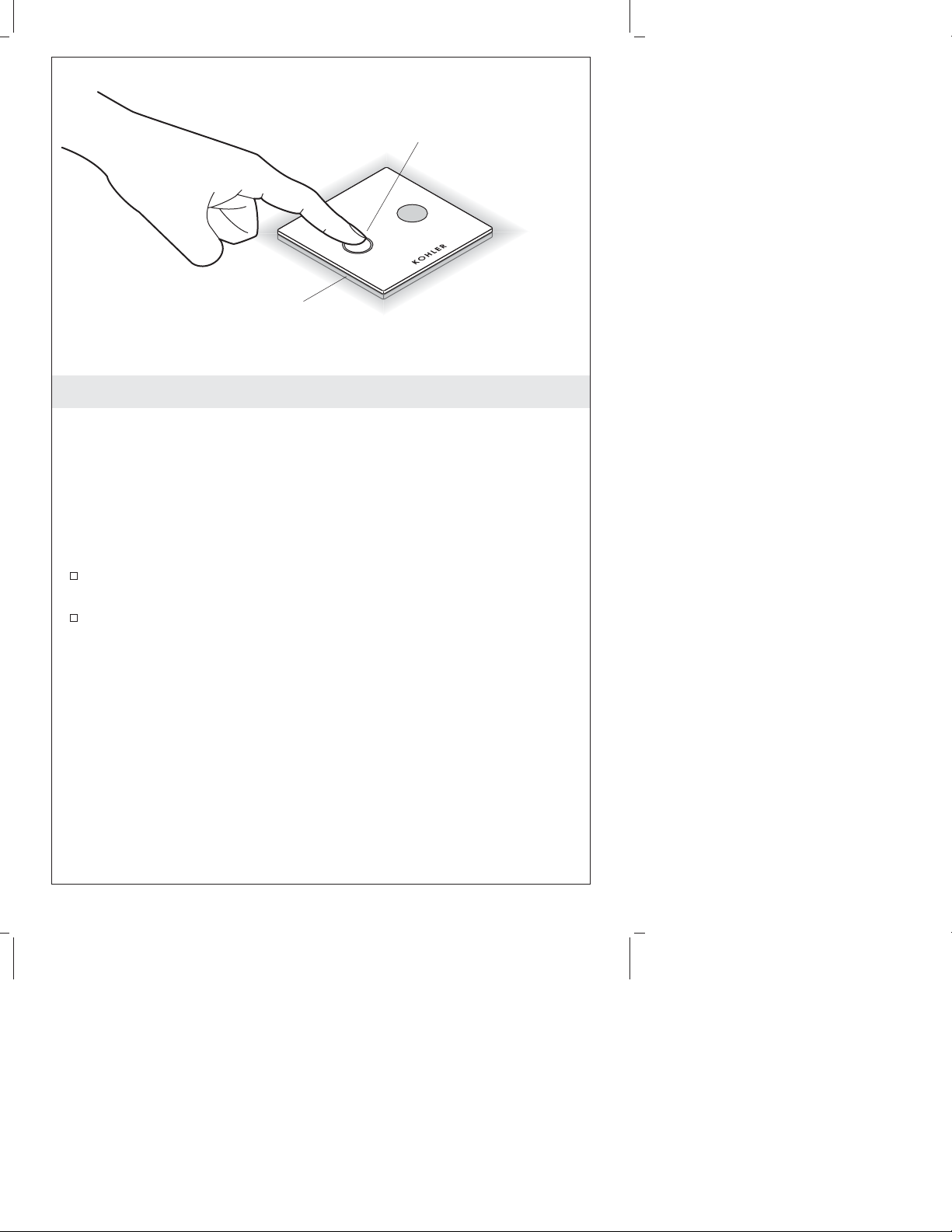

Short Rinse Cycle
Cycle Description: The short rinse cycle when activated will turn on
the water only. Water will run for approximately 5 seconds before
turning off automatically.
Light Feedback: When the unfilled circle icon is pressed, the user
interface light will only remain on while the icon is being pressed.
Activate Cycle:
Press and release the unfilled circle icon on the user interface to
activate a short rinse cycle.
Press either icon to stop the cycle early.
Press and release
unfilled circle.
Light on while
button is pressed
1095326-5-B 4 Kohler Co.

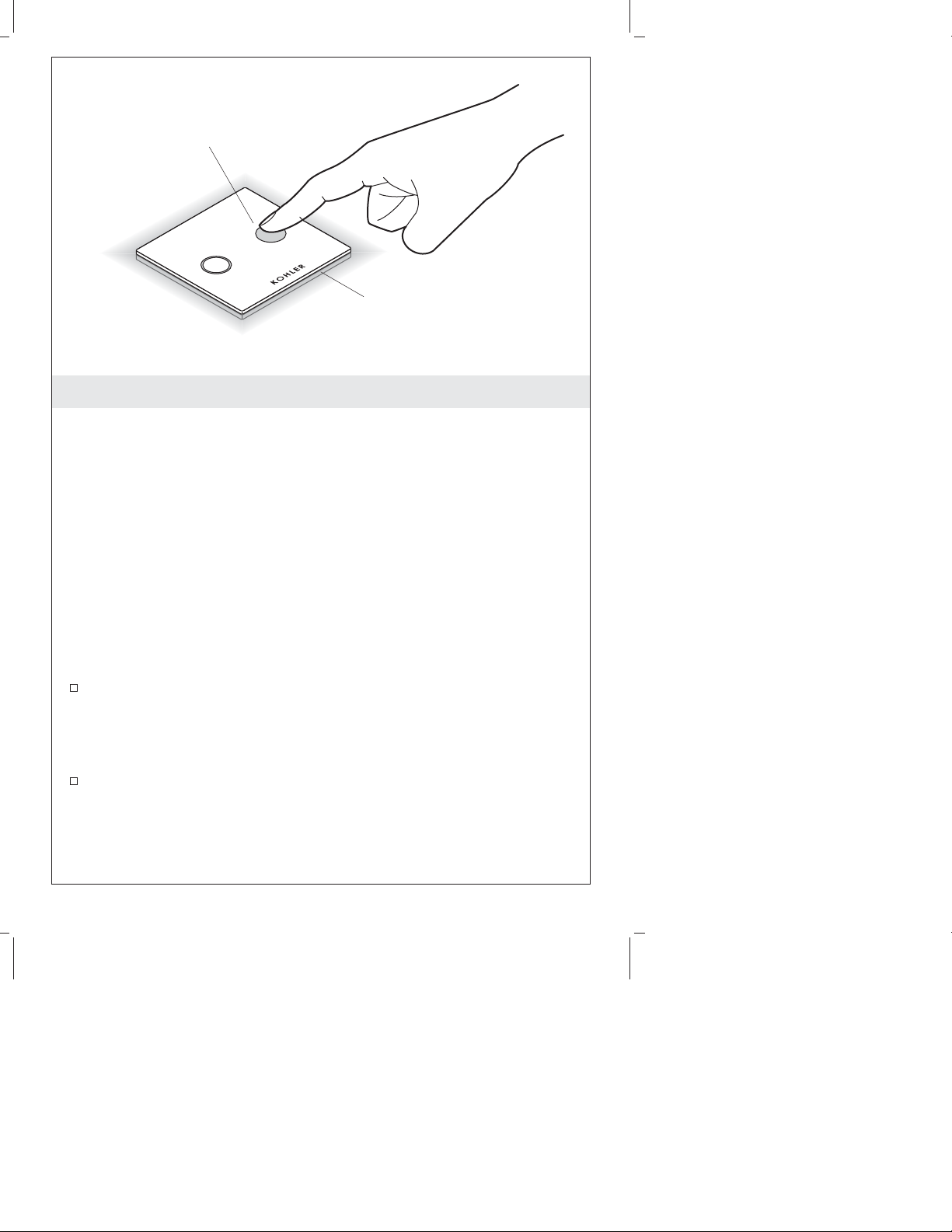

Long Rinse with Disposal
Cycle Description: When activated, this cycle will begin running the
water and disposal in the correct sequence and duration as
recommended for proper disposal use. Only water will run for
approximately 5 seconds. The disposal will then turn on with the
water continuing to run for approximately 15 seconds. After running
for 15 seconds the disposal will turn off. The water will continue to
run for an additional 4 seconds before turning off.
Light Feedback: When the filled circle icon is pressed, the user
interface light will remain lit for 1 second then blink until the cycle is
completed.
Activate Cycle:
Press and release the filled circle icon on the user interface to
activate a long rinse with disposal cycle.
Press either icon to stop the cycle early.
Press and release
filled circle.
Light blinks until
cycle is complete
Kohler Co. 5 1095326-5-B

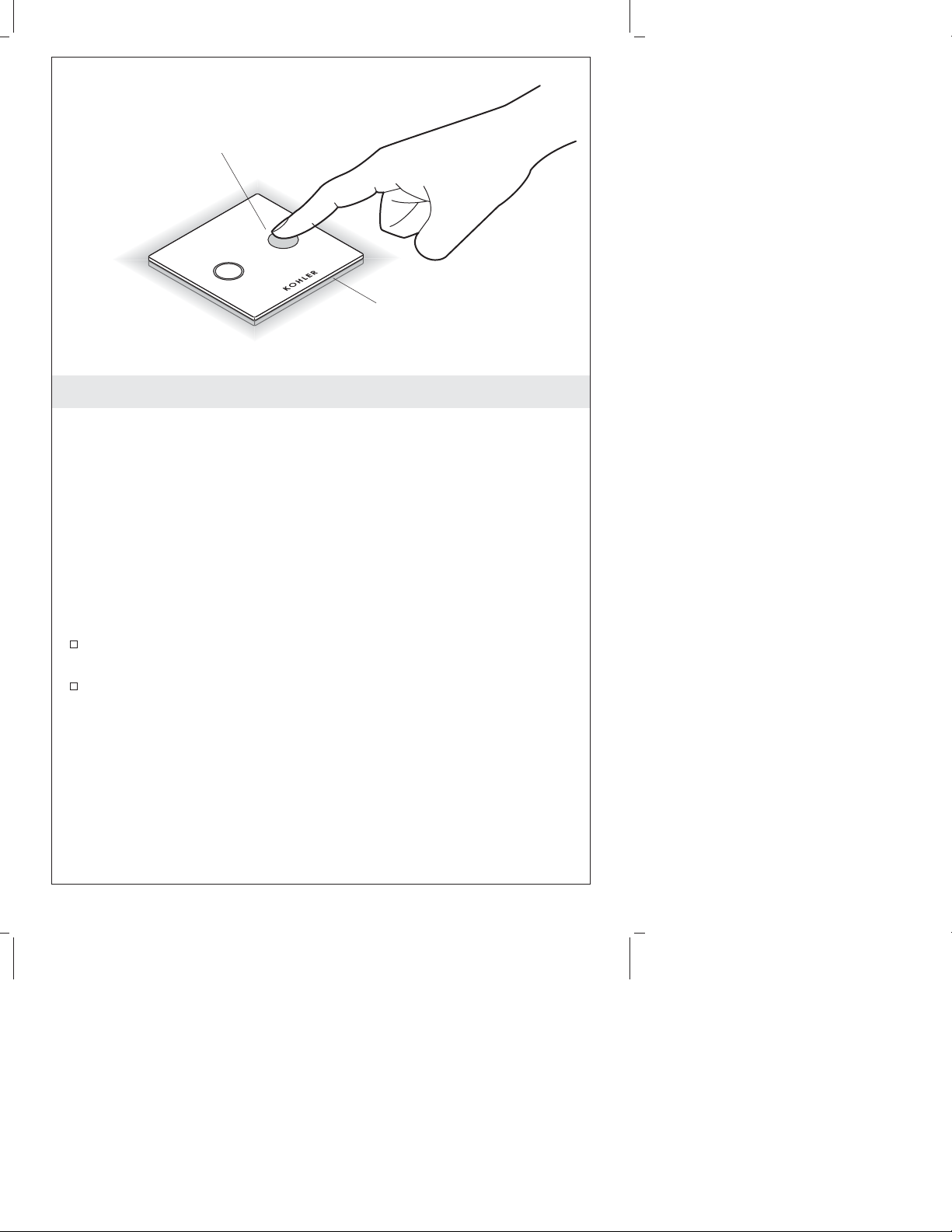

Extended Rinse with Disposal
This cycle is the extended version of the ″Long Rinse with Disposal″
cycle.
Cycle Description: When activated, only water will run for
approximately 5 seconds. The disposal will then turn on with the
water continuing to run for approximately 3 minutes or until the cycle
is interrupted by pressing an icon. The disposal will then turn off and
the water will continue to run for an additional 5 seconds before
turning off.
Light Feedback: When the filled circle icon is pressed, the user
interface light will remain lit for 2 seconds then turn off. If the icon is
released when the light goes off, the cycle will begin and the light will
blink until the cycle is completed.
Activate Cycle:
Press and hold the filled circle icon on the user interface; the
interface light will turn on. Release the icon when the user
interface light turns off (approximately 2 seconds) to activate the
extended rinse with disposal cycle. If the icon is not released
within 3 seconds, the cycle will not activate.
Press either icon to stop the cycle early.
Light will turn on after
activation and blink until
cycle is complete
Press and hold
filled circle until
light turns off.
1095326-5-B 6 Kohler Co.

Troubleshooting
IMPORTANT! Turn off the power and water supply before
performing any maintenance.
It is recommended that any maintenance should be performed by a
Kohler Authorized Service Representative.
This troubleshooting guide is for general aid only. For service and
installation issues or concerns, call 1-800-4-KOHLER.
Interface Troubleshooting Table
Symptoms Probable Cause Recommended Action
1. System will not
turn on and
the control
module power
(red) and
status (green)
lights are not
on.
NOTE: Status
lights are located
near the interface
cable connection,
on the control
module, port 6.
A. Outlet switch is in
the OFF position. A. Flip the outlet switch to the ON position.
B. Power supply is
not plugged into
the outlet.
B. Plug the power
supply into the
outlet.
C. Power supply
connection to the
control module
may be loose or
disconnected.
C. Check power supply
connection to the
control module and
reconnect if needed.
D. Circuit breaker has
been tripped. D. Reset the circuit breaker.
E. No power to the
outlet. E. Check outlet with circuit tester. Repair
or replace as needed.
F. If none of the
recommended
actions for the
above issues
correct the
symptom, the user
interface or control
module requires
servicing.
F. Contact your Kohler
Co. Authorized
Service
Representative.
Kohler Co. 7 1095326-5-B

Troubleshooting (cont.)
Interface Troubleshooting Table
Symptoms Probable Cause Recommended Action
2. System will not
turn on and
control module
power light
(red) is on and
the status light
(green) is on
and blinking.
NOTE: Status
lights are located
near the interface
cable connection,
on the control
module, port 6.
A. Interface cable
connection may be
loose or
disconnected.
A. Check the interface
cable connection,
connect if needed.
B. Water supply is
not turned on. B. Turn on the water supply.
C. Garbage disposal
connection is loose
or disconnected.
C. Check disposal
power supply
connection to the
control module and
reconnect if needed.
D. Hard object is
being used to press
icons.
D. Press icon with pad
of finger.
E. If none of the
recommended
actions for the
above issues
correct the
symptom, the user
interface or control
module may
require servicing.
E. Contact your Kohler
Co. Authorized
Service
Representative.
3. Water runs
during Long
Rinse and
Extended Rinse
cycles but the
disposal does
not turn on.
A. Garbage disposal
connection is loose
or disconnected.
A. Check disposal
power supply
connection to the
control module and
reconnect if needed.
B. If the above
recommended
action does not
correct the
symptom, the
garbage disposal
may require
servicing.
B. Contact the garbage
disposal
manufacturer’s
customer service.
1095326-5-B 8 Kohler Co.

Troubleshooting (cont.)
Interface Troubleshooting Table
Symptoms Probable Cause Recommended Action
4. Water will not
turn on but the
disposal runs
during Long
Rinse and
Extended Rinse
cycles.
A. Sink cable
connection may be
loose or
disconnected.
A. Check the sink cable
connection, connect if
needed.
B. Water supply is
not turned on. B. Turn on the water supply at the supply
stop.
C. If none of the
recommended
actions for the
above issues
correct the
symptom, the sink
may require
servicing.
C. Contact your Kohler
Co. Authorized
Service
Representative.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface. Cleaners containing chloride
are not recommended.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•Be careful not to leave staining materials in contact with the
surface for extended periods of time.
•The ideal cleaning technique is to rinse thoroughly and blot dry
any water from the surface after each use.
Kohler Co. 9 1095326-5-B

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-877-680-1310 from within Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE
DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Warranty
KOHLER
®
Electronic Faucets, Valves and Controls
FIVE-YEAR LIMITED WARRANTY
Kohler Co. warrants that its electronic faucets, valves and controls will
be free of defects in material and workmanship during normal
residential use for five years from the date the product is installed.
This warranty applies only to electronic faucets, valves and controls
installed in the United States of America, Canada and Mexico (″North
America″).
1095326-5-B 10 Kohler Co.

Warranty (cont.)
If a defect is found in normal residential use, Kohler Co. will, at its
election, repair, provide a replacement part or product, or make
appropriate adjustment where Kohler Co.’s inspection discloses any
such defect. Damage caused by accident, misuse, or abuse is not
covered by this warranty. Improper care and cleaning will void the
warranty*. Proof of purchase (original sales receipt) must be provided
to Kohler Co. with all warranty claims. Kohler Co. is not responsible
for labor charges, installation, or other incidental or consequential costs
other than those noted above. In no event shall the liability of Kohler
Co. exceed the purchase price of the faucet, valve or control.
If the electronic faucets, valves or controls are used commercially or are
installed outside of North America, Kohler Co. warrants that the
faucet, valve or control will be free from defects in material and
workmanship for one (1) year from the date the product is installed,
with all other terms of this warranty applying except duration.
If you believe that you have a warranty claim, contact your Home
Center, Dealer, Plumbing Contractor or E-tailer. Please be sure to
provide all pertinent information regarding your claim, including a
complete description of the problem, the product, model number, the
date the product was purchased, from whom the product was
purchased and the installation date. Also include your original invoice.
For other information, or to obtain the name and address of the service
and repair facility nearest you, write Kohler Co., Attn: Customer Care
Center, Kohler, Wisconsin 53044 USA, or by calling 1-800-4KOHLER
(1-800-456-4537) from within the USA and Canada, and
001-877-680-1310 from within Mexico.
THE FOREGOING WARRANTIES ARE IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT
LIMITED TO THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE.
KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some
states/provinces do not allow limitations on how long an implied
warranty lasts or the exclusion or limitation of such damages, so these
limitations and exclusions may not apply to you. This warranty gives
the consumer specific legal rights. You may also have other rights that
vary from state/province to state/province. This warranty is to the
original consumer purchaser only, and excludes product damage due
to installation error, product abuse, or product misuse, whether
performed by a contractor, service company, or the consumer.
This is Kohler Co.’s exclusive written warranty.
Kohler Co. 11 1095326-5-B

Warranty (cont.)
*Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended
for chrome. This will void the warranty.
1095326-5-B 12 Kohler Co.

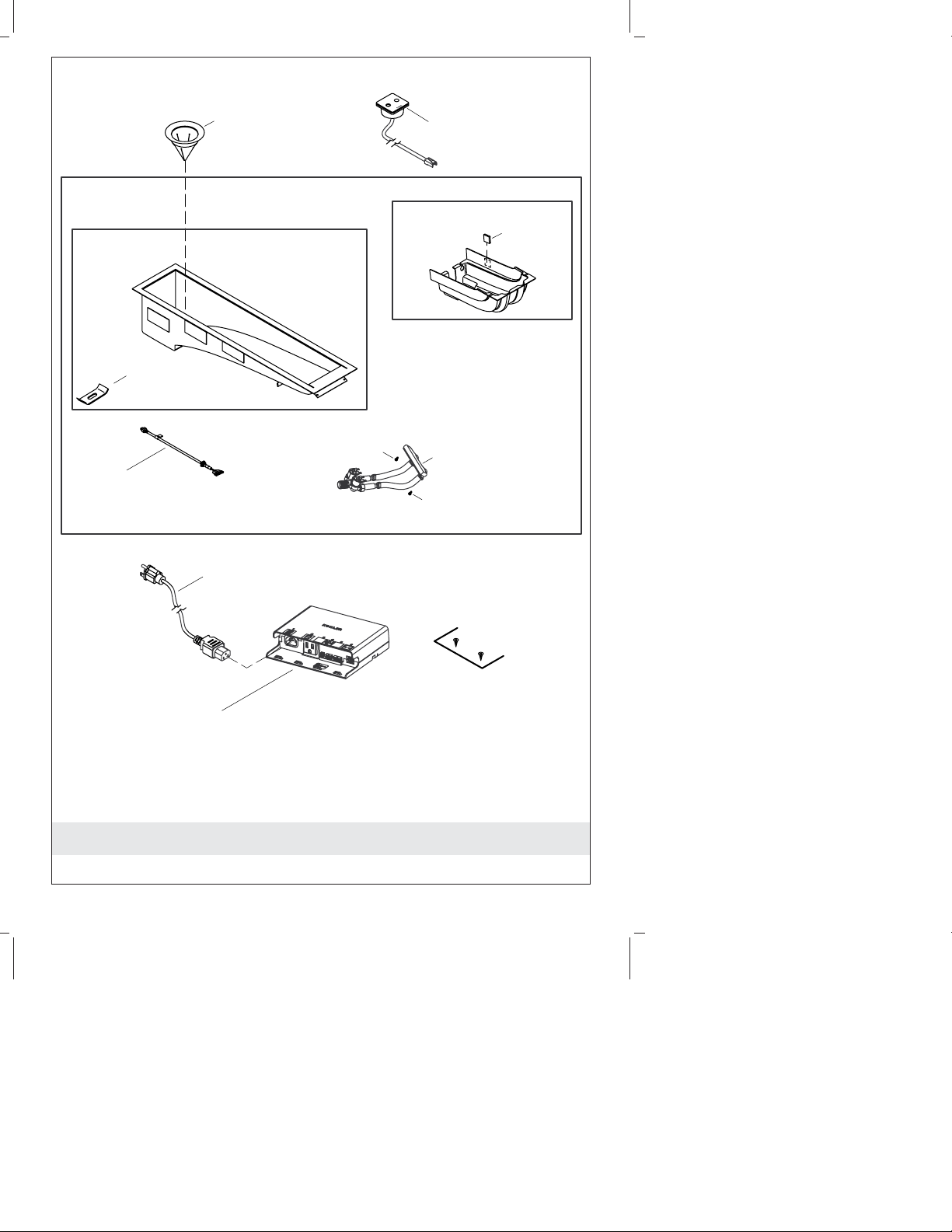

Service Parts
1086919
Baffle
1093040
Sink
1085882
Cable
1093711
Screw
1093711
Screw
1096048
Shroud
1086924**
Water Delivery System
1093717
Tape
1087499
Sink Assembly
91915
Clip (4 ea.)
1086923
Screws
1083909
Control
1089565
Power Cord
1083910**
User Interface
**Finish/color code must be specified when ordering.
Kohler Co. 13 1095326-5-B

Guide du propriétaire
Préparation de l’évier
Instructions de sécurité
ATTENTION : Risque de blessures corporelles. L’utilisation
d’accessoires non recommandés par Kohler Co. peut causer
des blessures.
Lire et suivre toutes les instructions
Veuillez conserver cette notice pour référence future.
Ne pas permettre aux enfants d’utiliser ce produit sans
supervision.
Ne pas se servir de ce produit s’il est défectueux ou si il a été
endommagé d’une façon quelconque. Contactez votre revendeur
ou votre plombier, ou téléphonez à notre service à la clientèle au
1-800-4-KOHLER.
Ce produit est uniquement destiné à un usage résidentiel.
Kohler Co. Français-1 1095326-5-B

Vue d’ensemble du fonctionnement
Activation du système: Le système est activé et opérer uniquement par
l’interface de l’utilisateur. L’interface de l’utilisateur ne peut être
déclenchée que par des objets doux tels que doigts, coude ou ustensile
à poignée en caoutchouc. Des objets durs, spécialement ceux en métal
n’activeront pas l’interface de l’utilisateur.
Activation non intentionnelle : Le système ne s’activera pas si les
deux icônes sont pressées en même temps. Le système s’arrêtera aussi
si une icône est pressée pendant plus de 3 secondes.
Arrêter l’activation: Toute icône pressée lors de l’opération du système
arrêtera le cycle courant. Si le broyeur est en marche, il sera éteint et
l’eau continuera à s’écouler pendant approximativement 5 secondes
avant la mise en arrêt. Si l’on appuie sur une icône deux fois pendant
que le broyeur et que l’eau sont en train de fonctionner, les deux
s’éteindront immédiatement.
Options de cycle de rinçage et broyeur:
Cycle de rinçage court - Cycle de rinçage uniquement. L’eau
s’écoulera pendant approximativement 5 secondes puis s’arrêtera.
Rinçage long avec broyeur - Cycle de rinçage long avec broyeur.
L’eau s’écoulera avant, pendant, et après un cycle de broyage
d’approximativement 15 secondes puis s’arrêtera.
Rinçage étendu avec broyeur - Cycle de rinçage long avec
broyeur étendu. L’eau s’écoulera avant, pendant, et après un cycle
de broyage d’approximativement 3 minutes puis s’arrêtera.
Opération d'eau
uniquement
Opération d'eau et
du broyeur
Kohler Co. Français-2 1095326-5-B

Cycle de rinçage court
Description du cycle: Le cycle de rinçage court, lorsqu’activé,
n’activera que l’eau. L’eau s’écoulera pendant approximativement 5
secondes avant de s’arrêter automatiquement.
Feedback lumière: Lorsque l’icône de cercle vide est pressée, la
lumière de l’interface de l’utilisateur restera allumée alors que l’icône
est pressée.
Activer le cycle:
Presser et libérer l’icône de cercle non rempli de l’interface de
l’utilisateur pour activer un cycle de rinçage court.
Presser une des icônes pour arrêter le cycle plus tôt.
Presser et relâcher
le cercle ouvert.
Lumière pendant
que le bouton est
pressé
1095326-5-B Français-3 Kohler Co.

Rinçage long avec broyeur
Description du cycle: Lorsqu’activé, ce cycle commencera à écouler
l’eau et mettre en marche le broyeur en séquence et durée correctes
telles que recommandées pour l’utilisation du broyeur. Seule l’eau
s’écoulera pendant approximativement 5 secondes. Le broyeur se
mettra alors en marche avec l’eau en écoulement continu pendant
environ 15 secondes. Après 15 secondes, le broyeur se mettra en arrêt.
L’eau continuera à s’écouler pendant 4 secondes supplémentaires avant
de s’arrêter.
Feedback lumière: Lorsque l’icône de cercle rempli est pressée, la
lumière de l’interface de l’utilisateur restera allumée pendant 1 seconde
puis clignotera jusqu’à ce que le cycle soit complété.
Activer le cycle:
Presser et libérer l’icône de cercle rempli de l’interface de
l’utilisateur pour activer un cycle de rinçage long avec broyeur.
Presser une des icônes pour arrêter le cycle plus tôt.
Presser et relâcher
le cercle fermé.
La lumière clignote
jusqu'à ce que le
cycle soit complet
Kohler Co. Français-4 1095326-5-B

Rinçage étendu avec broyeur
Ce cycle est une version étendue du cycle ″Rinçage long avec broyeur″.
Description du cycle: Lorsqu’activé, seule l’eau s’écoulera pendant
approximativement 5 secondes. Le broyeur se mettra alors en marche
avec l’eau en écoulement continu pendant environ 3 minutes ou
jusqu’à ce que le cycle soit interrompu en pressant une icône. Le
broyeur s’arrêtera alors et l’eau continuera à s’écouler pendant 5
secondes supplémentaires avant de s’arrêter.
Feedback lumière: Lorsque l’icône de cercle rempli est pressée, la
lumière de l’interface d’utilisateur restera allumée pendant 2 secondes
puis s’éteindra. Si l’icône est relâchée lorsque la lumière s’éteint, le
cycle commencera et la lumière clignotera jusqu’à ce que le cycle soit
complété.
Activer le cycle:
Presser et maintenir l’icône de cercle rempli de l’interface de
l’utilisateur; la lumière de l’interface s’allumera. Relâcher l’icône
lorsque la lumière de l’interface de l’utilisateur s’éteint (environ 2
secondes) pour activer le rinçage étendu avec le cycle de broyeur.
Si l’icône n’est pas relâchée pendant les 3 secondes, le cycle ne
s’activera pas.
Presser une des icônes pour arrêter le cycle plus tôt.
La lumière s'allumera après
activation et clignotera jusqu'à
ce que le cycle soit complet
Presser et maintenir
le cercle fermé jusqu'à
ce que les lumières
s'éteignent.
1095326-5-B Français-5 Kohler Co.

Dépannage
IMPORTANT ! Couper le courant et l’alimentation d’eau avant de
procéder à toute maintenance.
Il est recommandé que toute maintenance devrait être effectuée par un
technicien représentant de Kohler Co.
Ce guide de dépannage est seulement destiné à une aide générale.
Pour des problèmes ou questions concernant le dépannage et
l’installation, composer le 1-800-4-KOHLER.
Table de dépannage d’interface
Symptômes Cause probable Action recommandée
1. Le système ne
s’allumera pas
et les lumières
de
l’alimentation
du module du
contrôle
(rouge) et de
statut (vert)
sont allumées.
REMARQUE : Les
lumières de statut
sont localisées près
de la connexion du
câble d’interface,
sur le module de
contrôle, port 6.
A. L’interrupteur est
en position ARRÊT. A. Mettre l’interrupteur en position
MARCHE.
B. L’alimentation
n’est pas branché
dans la prise.
B. Brancher
l’alimentation
électrique dans la
prise.
C. La connexion de
l’alimentation au
module de contrôle
peut être desserrée
ou déconnectée.
C. Vérifier la connexion
d’alimentation
électrique au module
média et reconnecter
si besoin.
D. Le disjoncteur a été
déclenché. D. Réinitialiser le disjoncteur.
E. Pas d’alimentation
à la prise. E. Vérifier la prise avec un testeur. Réparer
ou remplacer au
besoin.
F. Si aucune de ces
actions
recommandées ne
rectifient les
problèmes
ci-dessus,
l’interface de
l’utilisateur ou
module de contrôle
nécessitent un
dépannage.
F. Contacter un
représentant de
service agréé Kohler
Co.
Kohler Co. Français-6 1095326-5-B

Dépannage (cont.)
Table de dépannage d’interface
Symptômes Cause probable Action recommandée
2. Le système ne
fonctionnera
pas et la
lumière de
mise au
courant du
module de
contrôle
(rouge) est
allumée et celle
du statut (vert)
est allumée et
clignote.
REMARQUE : Les
lumières de statut
sont localisées près
de la connexion du
câble d’interface,
sur le module de
contrôle, port 6.
A. La connexion de
câble d’interface
peut être desserrée
ou déconnectée.
A. Vérifier la connexion
de câble d’interface,
connecter si besoin.
B. L’alimentation
d’eau n’est pas en
marche.
B. Ouvrir l’alimentation
d’eau.
C. La connexion de
broyeur de déchet
est desserré ou
déconnecté.
C. Vérifier la connexion
d’alimentation
électrique du broyeur
au module média et
reconnecter si besoin.
D. Un objet dur est
utilisé pour presser
les icônes.
D. Presser l’icône avec
le doigt.
E. Si aucune de ces
actions
recommandées ne
rectifient les
problèmes
ci-dessus,
l’interface de
l’utilisateur ou
module de contrôle
pourraient
nécessiter un
dépannage.
E. Contacter un
représentant de
service agréé Kohler
Co.
3. L’eau s’écoule
durant les
cycles de
rinçage long et
rinçage étendu
mais le broyeur
ne fonctionne
pas.
A. La connexion de
broyeur de déchet
est desserré ou
déconnecté.
A. Vérifier la connexion
d’alimentation
électrique du broyeur
au module média et
reconnecter si besoin.
B. Si l’action
recommandée
ci-dessus ne rectifie
pas le problème, le
broyeur de déchet
pourrait nécessiter
un dépannage.
B. Contacter le service
clientèle du fabricant
du broyeur de
déchet.
1095326-5-B Français-7 Kohler Co.
