PINOIR
VITREOUS CHINA
PEDESTAL LAVATORY
K-2015

BEFORE YOU BEGIN
NOTES
Observe all local plumbing and
building codes.
Prior to installation, unpack the
new lavatory and inspect it for
damage. Return the lavatory to its
protective carton until you are
ready to install it.
These instructions are for installing
the lavatory to wood frame
construction. For other
installations, supply suitable
bracing and fastening devices of
sufficient size and strength.
The walls and floor must be
square, plumb, and level.

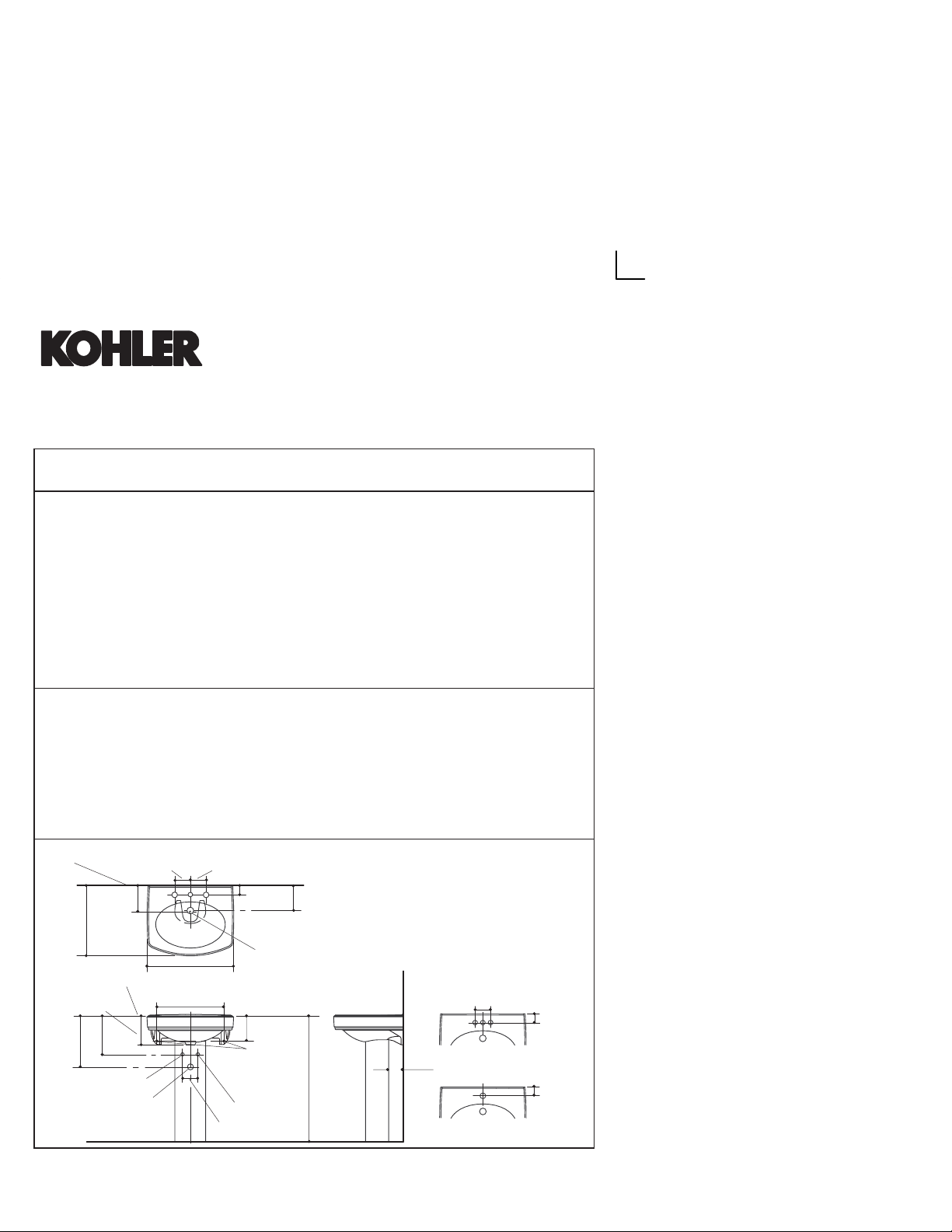

ROUGHING-IN
(S)10”(25.4cm)(Basedon12”(30.5cm)
risers which may require cutting).
(T) Pop-up drain typically 13-1/8”
(33.3cm).
Fixture dimensions are nominal and
conformtotolerancesinASMEStandard
A112.19.2M.
K-2015-8
K-2015-4
K-2015-1
FAUCET
SHELF
FINISHED
FLOOR
(T) (S)
FINISHED
WALL
3/8” HOT
3/8” COLD
2-5/16”
(5.9cm)
4” (10.2cm)
2-5/16”
(5.9cm)
1-1/4”
OUTLET
4” (10.2cm) 4” (10.2cm)
4”
(10.2cm)
18”
(45.7cm)
6-3/4”
(17.1cm) 2-5/16”
(5.9cm) 6-3/8”
(16.2cm)
3/8” D. MOUNTING
HOLE IN PEDESTAL
22” (55.9cm)
14-7/8” (37.8cm)
7-1/2”
(19.1cm) 6-1/2”
(16.5cm)
33”
(83.8cm)
3-3/4”
(9.5cm)
1/2” D.
ANCHOR
HOLES

1010427-2-A2Kohler Co., Kohler, WI U.S.A.
TOOLS AND MATERIALS
REQUIRED
Level
Drill with assorted bits
9/16” wrench
Tape measure
Framing square
Channel lock pliers
INSTALLATION
Rough-in the supplies and the
drain piping.
NOTE: The supply stop handles
cannotextendmorethan3”(7.6cm)from
the finish wall when in the open position.
Install sufficient backing behind the
finish wall to provide a secure
material for the anchoring devices.

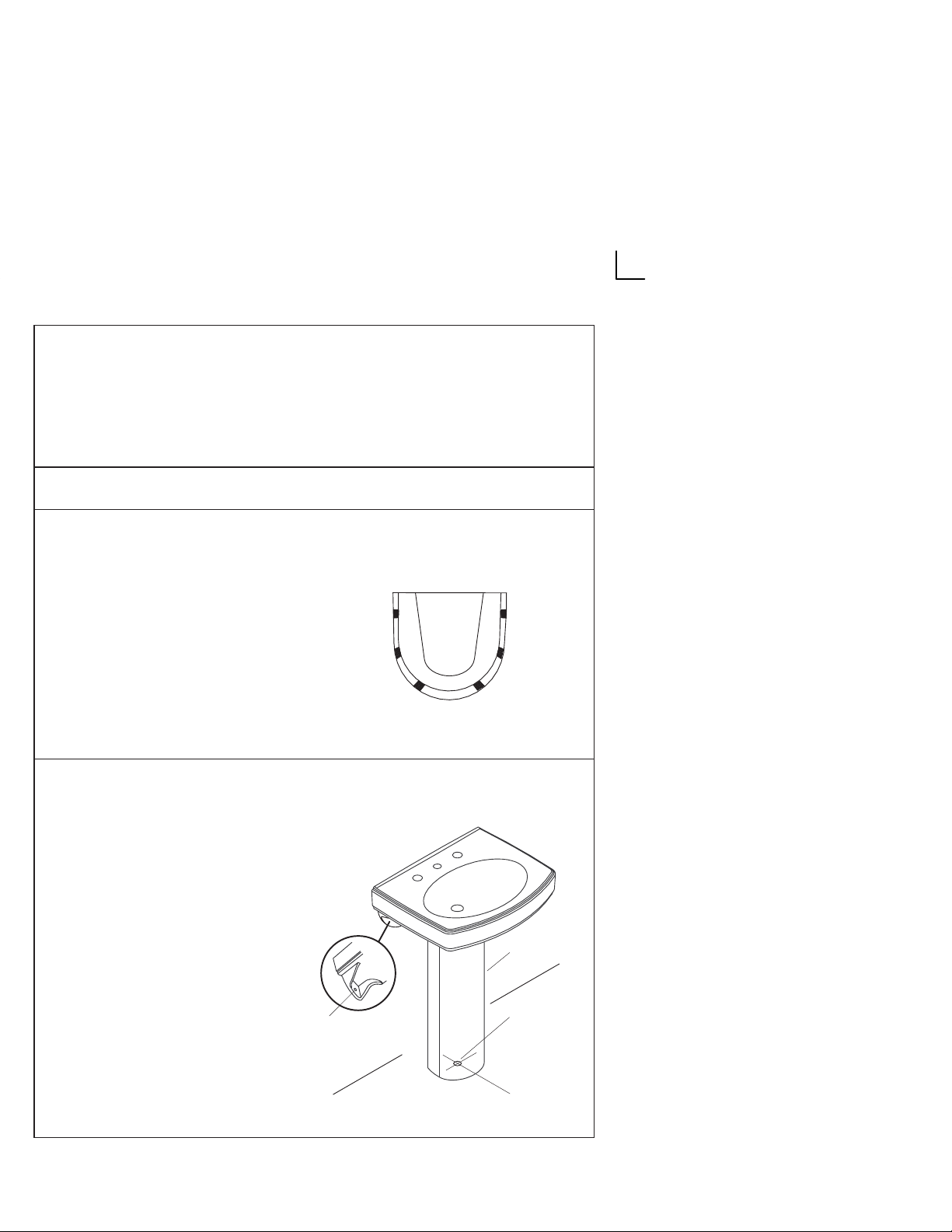

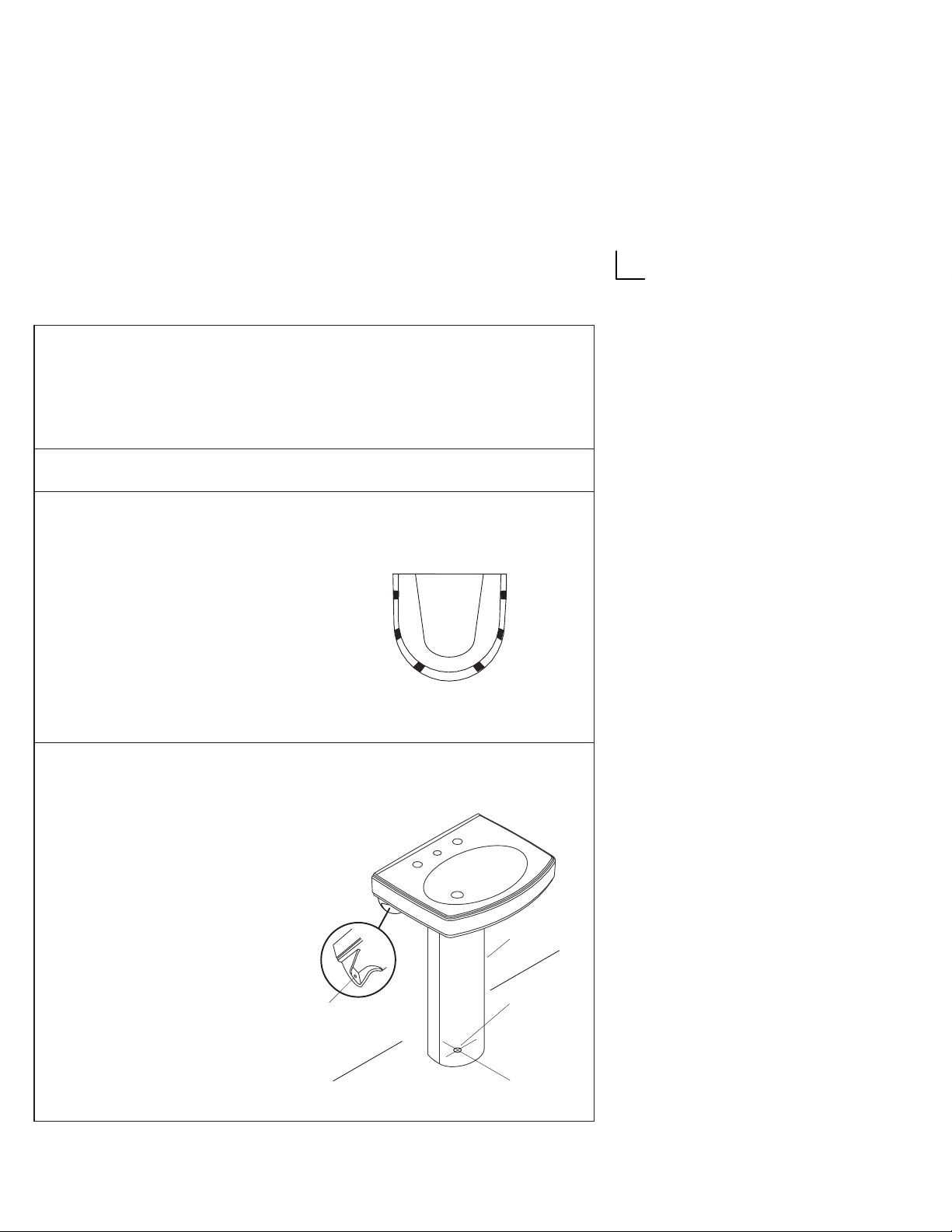

Apply six self-adhesive gaskets
(provided) to the top of the
pedestal.
6 Pads Equally Spaced
Mark the centerline on the floor.
Position the pedestal on the floor
centerline.
Carefully set the lavatory on the
pedestal.
Move the pedestal as required to
ensure proper fit in the desired
location.
Level the lavatory. Add more
self-adhesive gaskets as needed
to level the lavatory.
NOTE: The lavatory must be
supported by the pedestal.
Check the lavatory placement.
Mark the center of each anchoring
hole on the wall, and mark the floor
through the hole in the pedestal
bottom.
Carefully remove the lavatory from
the pedestal. Then move the
pedestal from the area.
Mark Floor
Here
Pedestal
Center of
Anchoring
Holes
Finish
Wall

3
Kohler Co., Kohler, WI U.S.A. 1010427-2-A
Drill a 1/4” (6mm) mounting hole at
the mark on the floor, then drill two
1/4” (6mm) hanger bolt holes at the
marks on the wall.

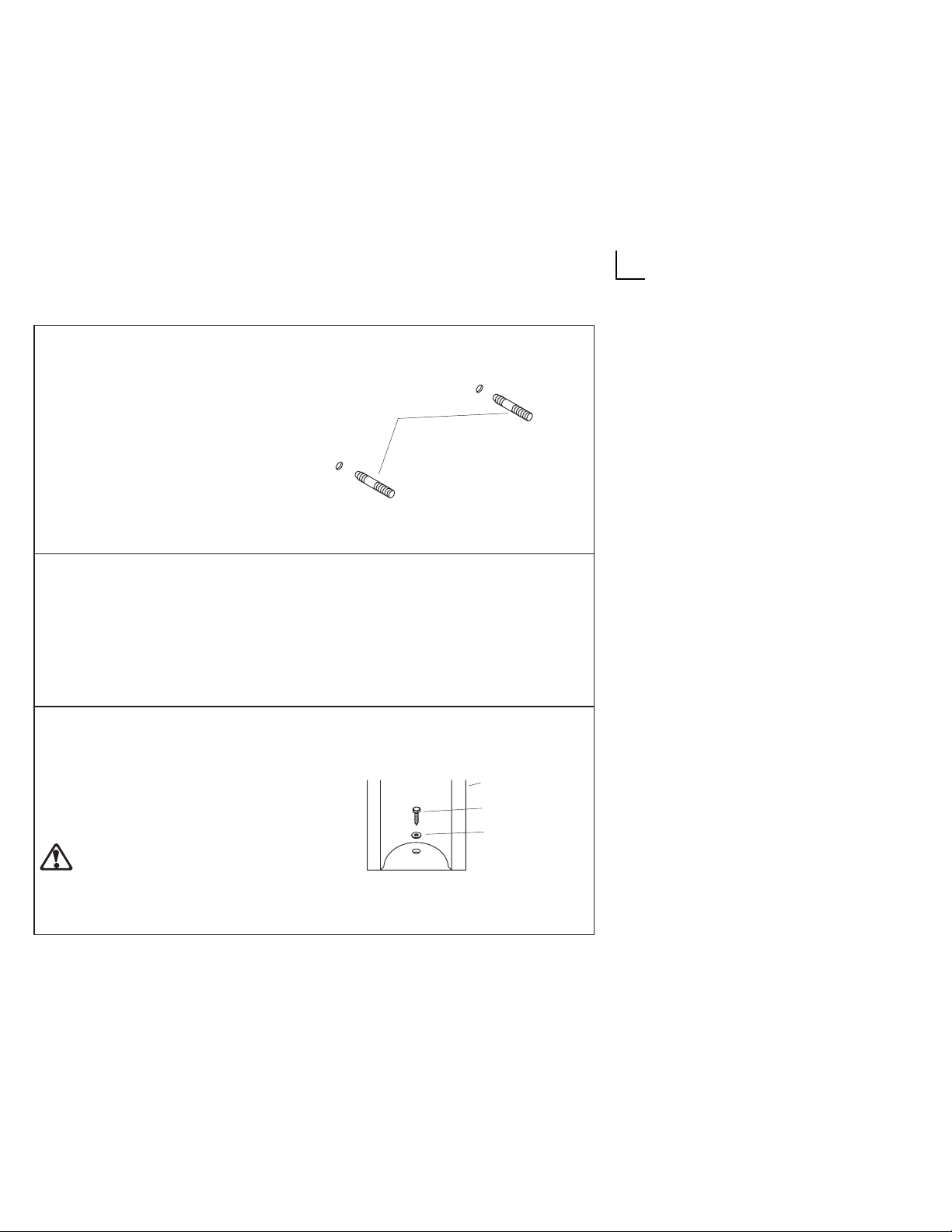

Mount hanger bolts to the wall so
approximately 1-1/4” (3.2cm) of
each bolt remains exposed.
NOTE: Other fastening devices of
sufficient size and strength may also be
used.
Finish Wall
Hanger
Bolts
Install the faucet and drain to the
lavatory according to the
manufacturer’s instructions.
NOTE: Do not fully tighten slip-joint
drain connections at this time.
Position the pedestal mounting
hole over the hole in the floor.
Secure the pedestal to the floor
with the wood screw and washer.
Tighten the wood screw until it is
snug.
CAUTION: Risk of product
damage.Do not overtighten.
Overtightening may cause damage
to the product.
Pedestal
Wood Screw
Washer

1010427-2-A4Kohler Co., Kohler, WI U.S.A.

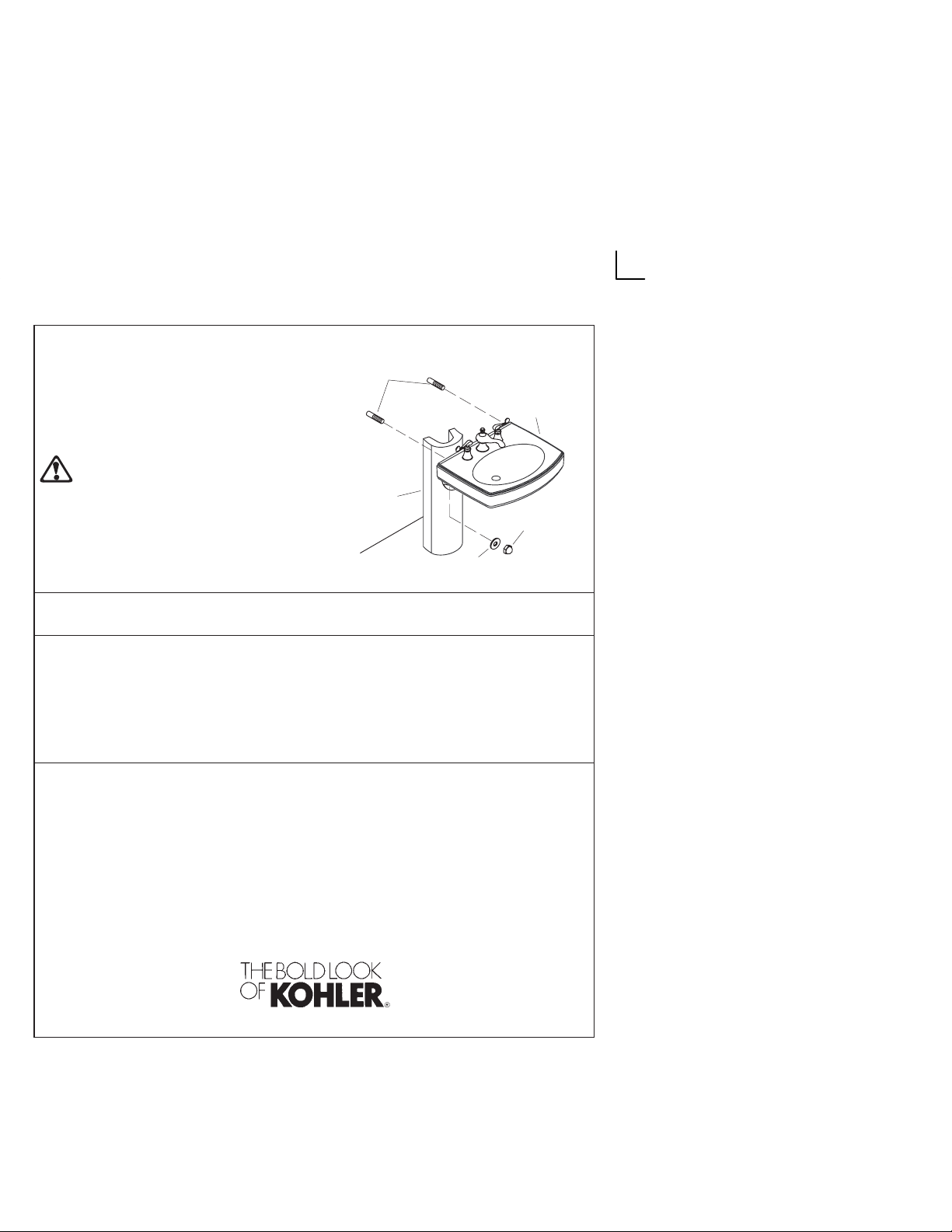

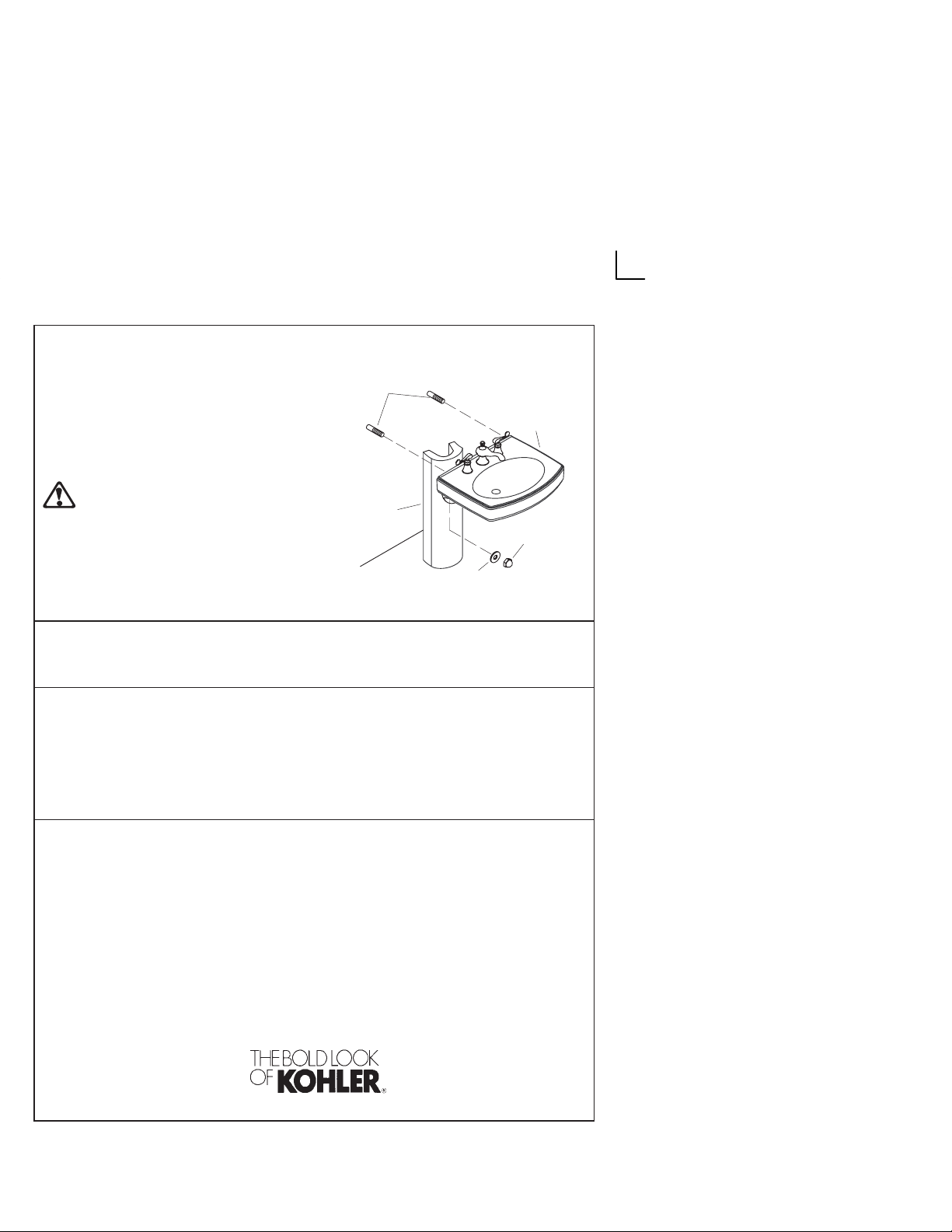

Set the lavatory on the pedestal so
the hanger bolts extend through
the lavatory holes.
Level the lavatory.
Install the cap nuts and washers,
and tighten until snug.
CAUTION: Risk of product
damage.Donotovertightenthecap
nuts. Overtightening may cause
damage to the product.
Connect and tighten the trap.
Connect the hot and cold water
supplies to the faucet.
Finish Wall
Hanger
Bolts
Cap Nut
Washer
Lavatory
Pedestal
