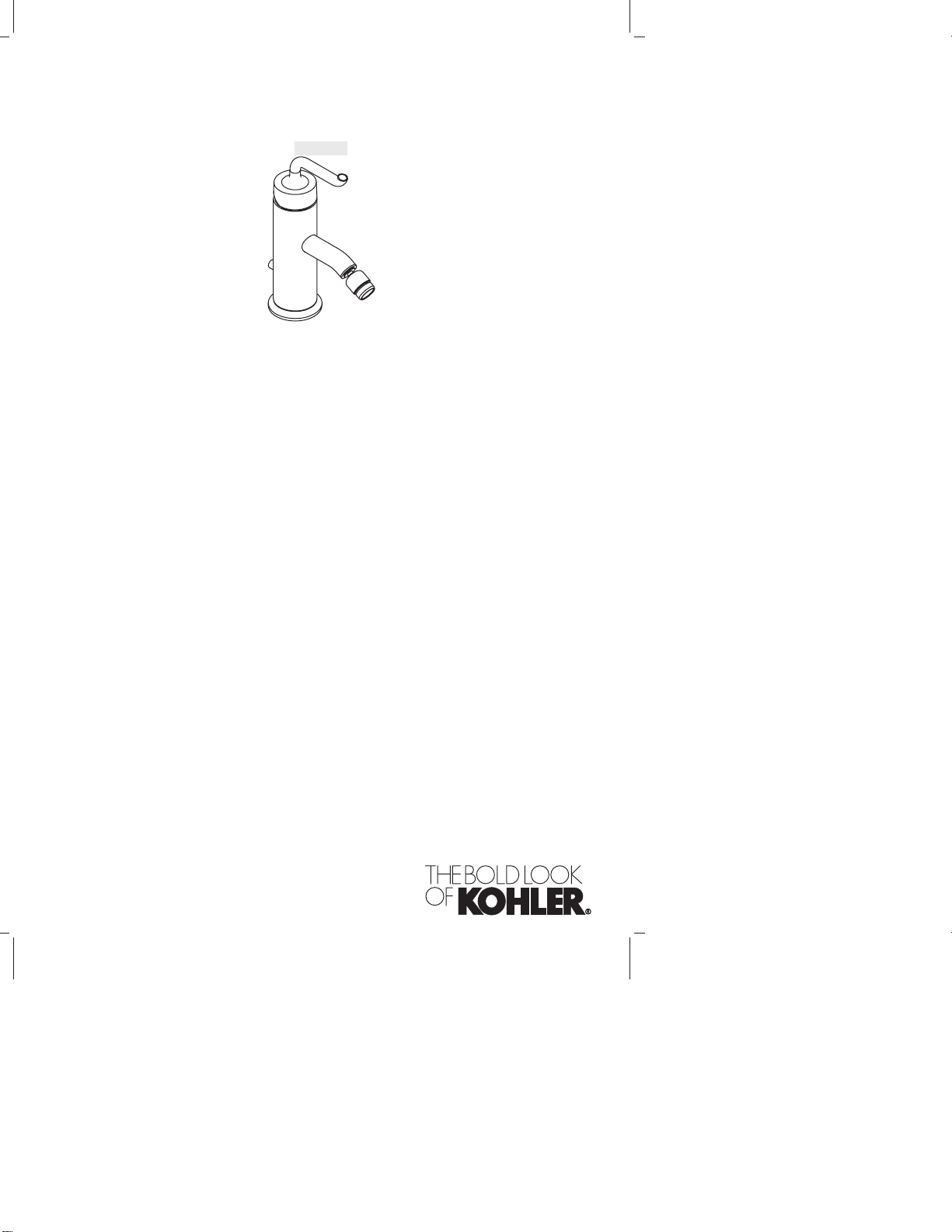

Kohler K-14434 User manual

Installation Guide
Single Control Bidet Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-14434
1032027-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the bidet.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified within the Price Book.
Adjustable
Wrench Plumbers
Putty 1/8" Hex
Wrench
1032027-2-B 2 Kohler Co.

1. Faucet Body Installation
Apply a bead of plumbers putty to the underside of the faucet
body according to the putty manufacturer’s instructions.
Feed the faucet supply inlets through the bidet hole and position
the faucet and escutcheon. Slide the bracket and washer over the
stud and tighten the nut securely to the stud.
Bidet
Nut
Bracket
Washer
Stud
Supply Inlet
Escutcheon
Apply Plumbers
Putty.
Kohler Co. 3 1032027-2-B

2. Drain Style
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.
Style A Drain Style B Drain
1032027-2-B 4 Kohler Co.

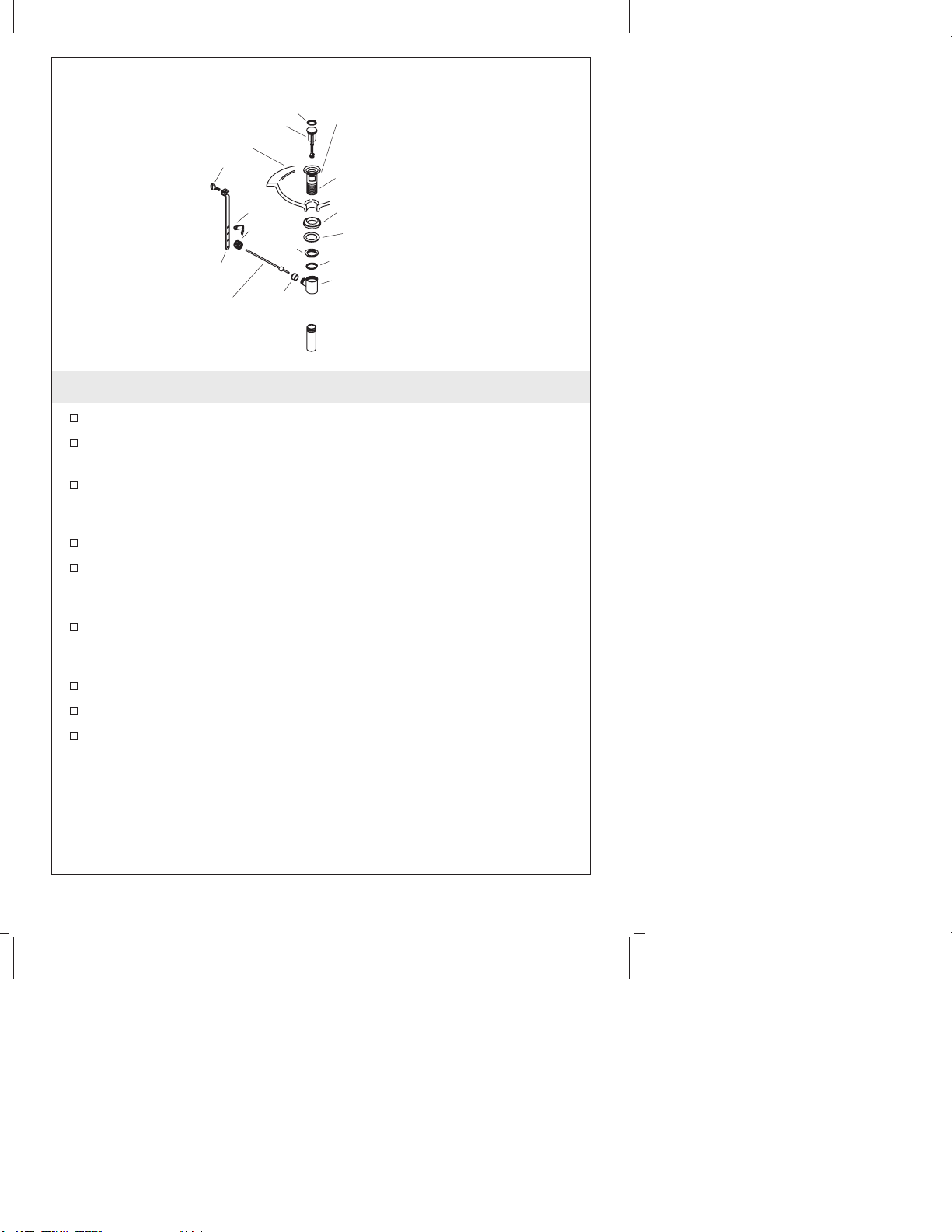

3. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.
Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply Plumbers
Putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
Kohler Co. 5 1032027-2-B

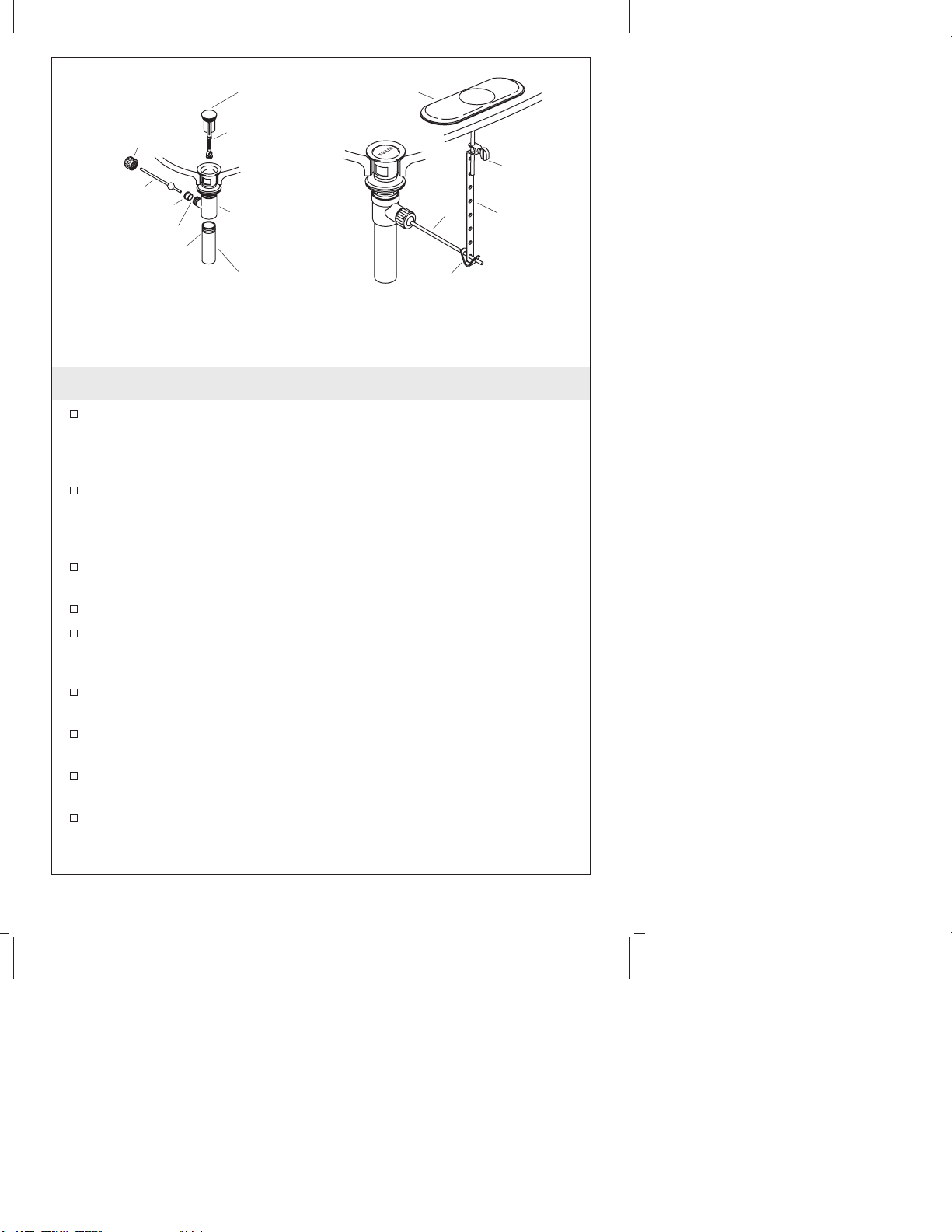

4. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Faucet
Rod
Clip
Thumb
Screw
Link
1032027-2-B 6 Kohler Co.

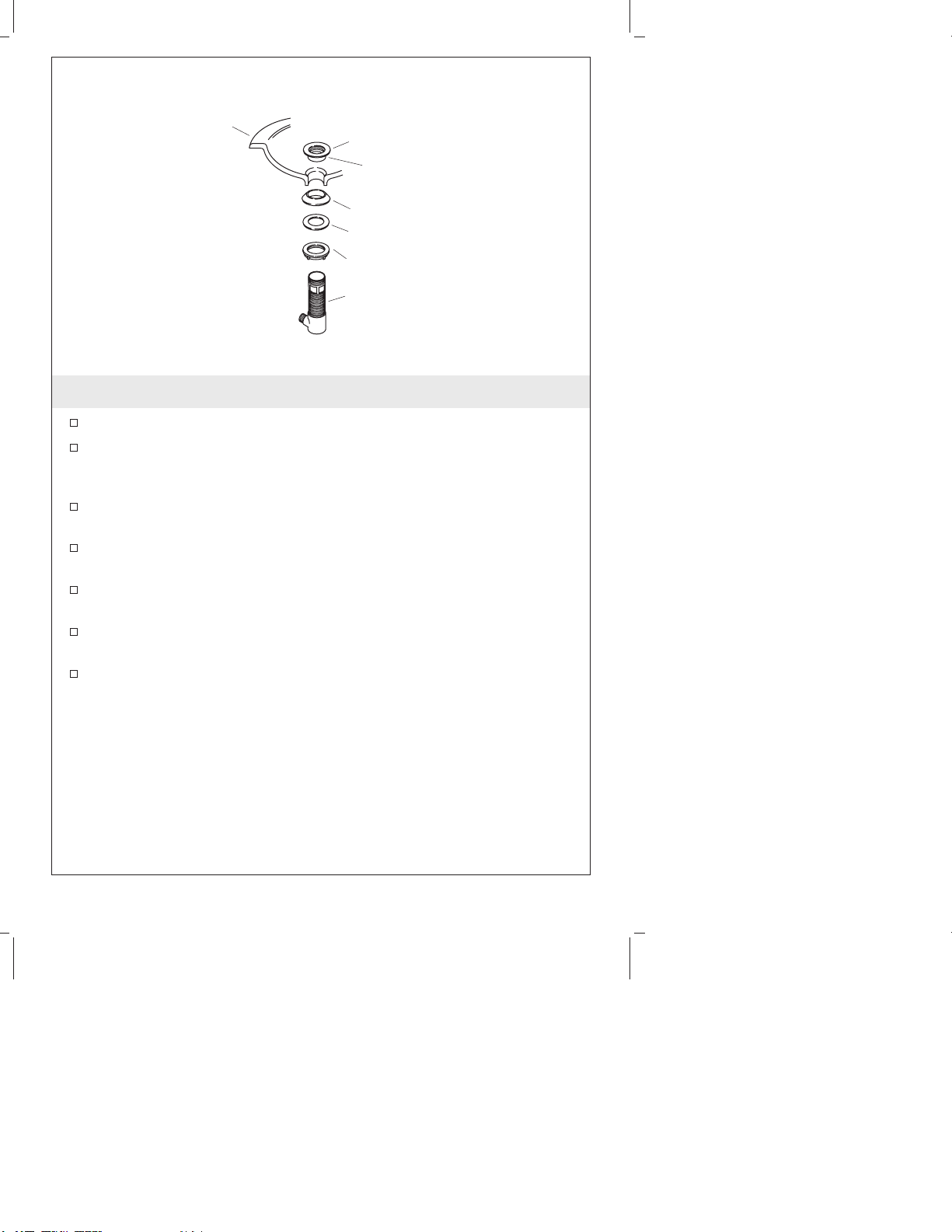

5. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply Plumbers
Putty.
Flange
Gasket
Washer
Nut
Drain Body
Fixture
Kohler Co. 7 1032027-2-B

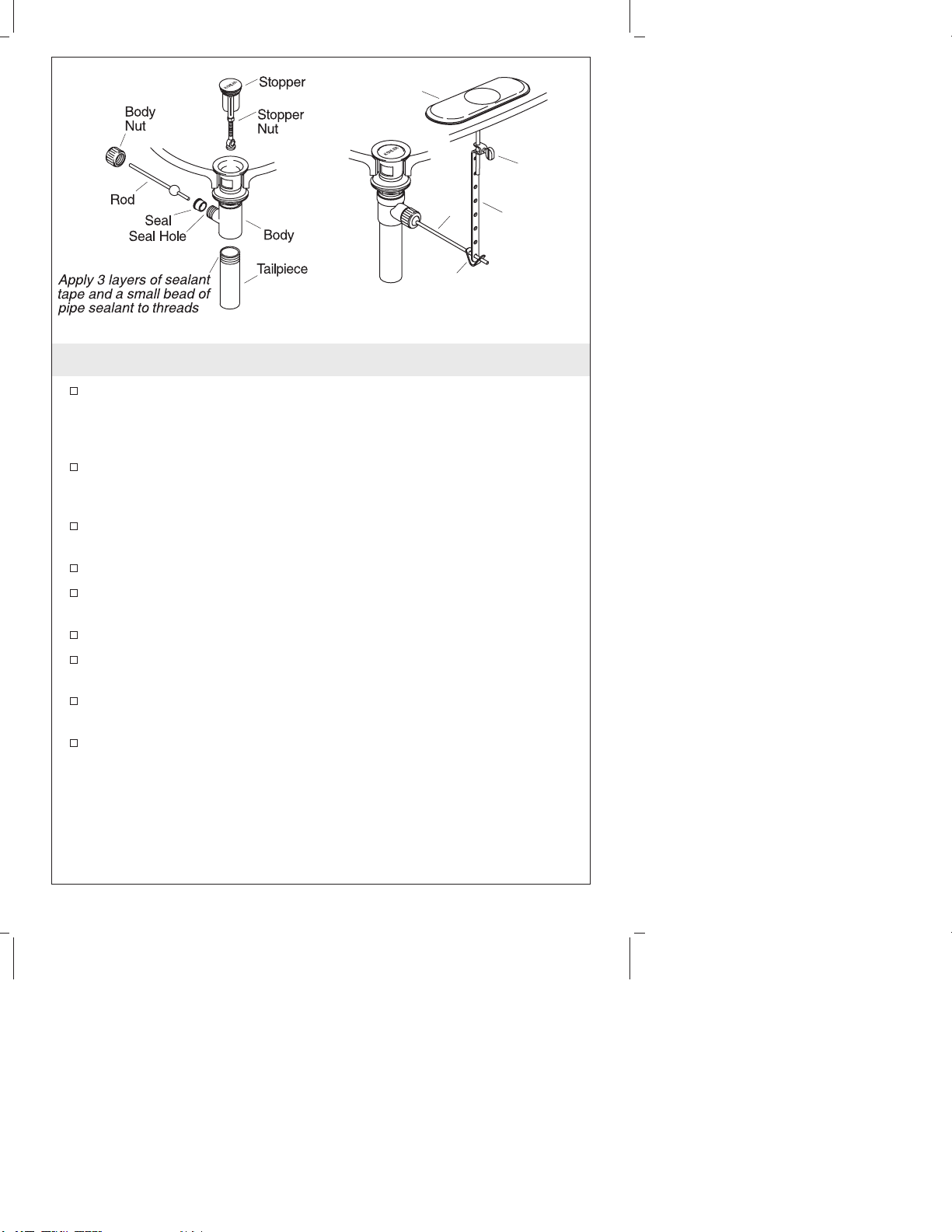

6. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Hand
tighten the body nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, and thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Rod
Clip
Stopper
Nut
Flange
Seal
Nut
Tailpiece
Apply
Thread
Sealant.
Thumb
Screw
Stopper Rod
Link
1032027-2-B 8 Kohler Co.

7. Single Control Link Installation
Identify the best hole in the link to allow full operation of the
drain rod and the lifting rod.
Align the link hole with the drain rod and slide the clip and the
link onto the drain rod with the thumbscrew facing the back of
the bidet.
To move the link to the proper position, squeeze the clip and
slide it along the rod.
If not already down, push the drain rod down to the open drain
position.
If required, loosen the thumbscrew on the link.
Align the link with faucet lifting rod and push the lift rod
through the holes in the link.
Ensure that the drain knob is at the bottom of the slot in the back
of the faucet.
With both the drain knob and the drain rod fully down, tighten
the thumbscrew on the lifting rod.
Test operation of the drain knob.
Clip
Link
Thumbscrew
Drain Knob
Faucet Body Lift Rod
Drain Rod
Kohler Co. 9 1032027-2-B

Single Control Link Installation (cont.)
As required, complete the installation of the bidet according to
the manufacturer’s instructions.
1032027-2-B 10 Kohler Co.

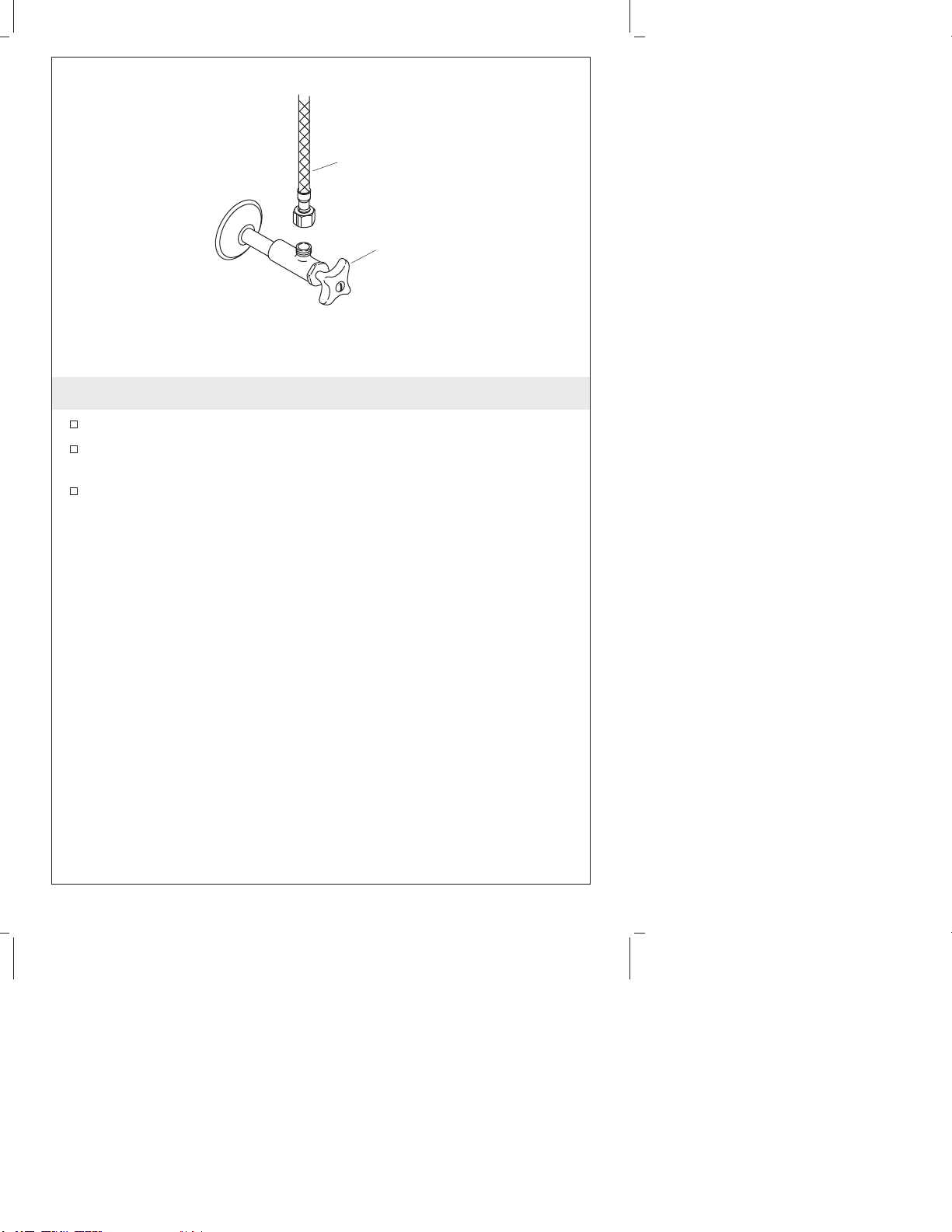

8. Supply Connections
Install the bidet using the bidet manufacturer’s instructions.
Connect the supply tubes to the handle valve (inlets) and then the
supply stops. (Left is hot - right is cold.)
Tighten all connections.
Supply
Stop
Supply
Hose
Kohler Co. 11 1032027-2-B

9. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Ensure that all connections are tight.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Remove the aerator. Point the spray nozzle down.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn valves
off.
Turn off the water.
Remove any debris from aerator and reinstall.
Aerator
1032027-2-B 12 Kohler Co.

Guide d’installation
Robinet mono-contrôle pour bidet
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la Compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’arrivée d’eau principale.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation d’eau
sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour des nouvelles installations, installer le robinet avant
d’installer le bidet.
La Société Kohler se réserve le droit d’apporter toutes
modifications sur le design des robinets sans préavis, comme
spécifié dans le Catalogue des Prix.
Clé à
molette Mastic
d'étanchéité Clé hexagonale
de 1/8"
Kohler Co. Français-1 1032027-2-B

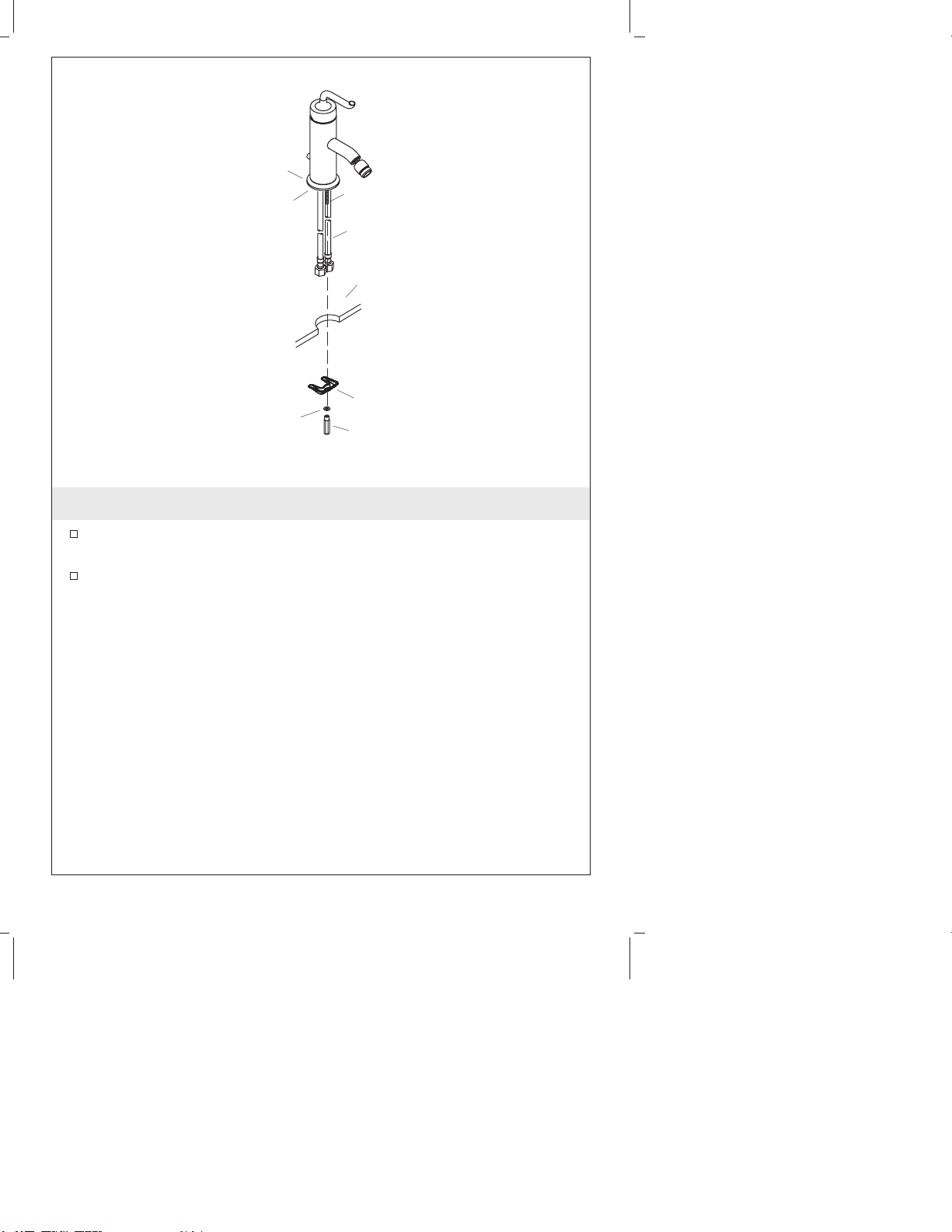

1. Installation du corps du robinet
Appliquer du mastic d’étanchéité ou un produit semblable sous le
robinet, selon les instructions du fabricant du mastic.
Faîtes passer les tuyaux d’alimentation part le trou du lavabo et
positionner le robinet et la bague. Glisser le support et la rondelle
sur la tige et bien visser l’écrou sur la tige.
Bidet
Écrou
Patte de fixation
Rondelle
Tige de fixation
Tube d'alimentation
Applique
Appliquer
du mastic
d'étanchéité.
1032027-2-B Français-2 Kohler Co.

2. Style de drain
Consulter les illustrations ci-dessus pour déterminer le style de
drain reçu avec votre robinet.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
Kohler Co. Français-3 1032027-2-B

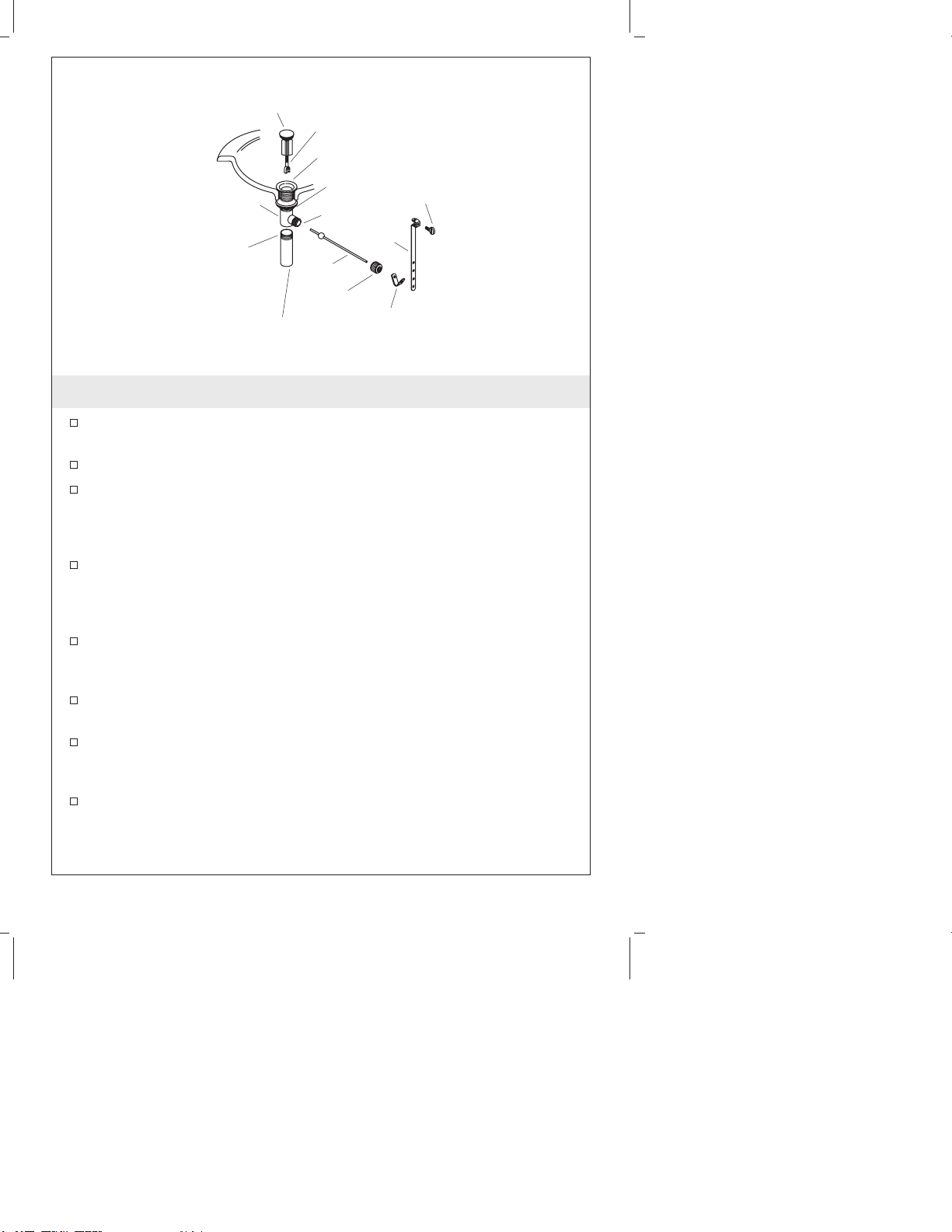

3. Installation du drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les 2/3 inférieurs des tiges filetées de la bride avec trois
couches de ruban d’étanchéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Ajuster la bride dans l’orifice du tuyau du drain.
Assembler le joint (côté biseauté vers le haut) et la rondelle sur la
bride et visser partiellement l’écrou sur la bride. Ne pas serrer
l’écrou pour le moment.
Installer la rondelle du corps et le corps du drain avec l’orifice du
joint faisant face à l’appareil sanitaire et serrer fermement l’écrou.
Travailler soigneusement pour éviter de rayer la finition.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Introduire le bouchon dans la bride.
Introduire le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
ressort
Joint
d'étanchéité
Joint
d'étanchéité Bride
Appliquer du mastic
de plomberie.
Appliquer 3
couches de ruban
d'étanchéité sur
2/3 de la base.
Rondelle du corps
Corps du drain
1032027-2-B Français-4 Kohler Co.

4. Installation complète du drain-Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon . Pour les
installations anti-vandalisme, passer la tige à travers l’orifice dans
le bouchon. Fixer avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, desserrer
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’étanchéité pour tiges filetées
et de la pâte à joint sur le filetage de la pièce de raccordement.
Visser le tuyau dans la bride et fixer en serrant à la main.
Faire passer une extrémité du clip sur la tige. Glisser la tringle
réglable sur la tige avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige.
Déplacer le raccord vers la position appropriée en comprimant le
clip et en le faisant glisser sur la tige.
Insérer le levier de la tige dans le trou prévu du robinet et à
travers celui dans le raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
Écrou du Corps
Bouchon
Corps
Joint d'Étanchéité
Orifice du Joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Pièce de
Raccordement
Vis en clé
de violon
Clip
Tringle
réglable
Tige
Robinet
Kohler Co. Français-5 1032027-2-B

5. Installation de drain - Style B
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain soit de face
à l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Appliquer du Mastic
de Plomberie.
Bride
Joint d'Étanchéité
Rondelle
Écrou
Corps du Drain
Appareil Sanitaire
1032027-2-B Français-6 Kohler Co.

6. Installation complète du drain-Style B
Introduire le joint d’étanchéité dans l’orifice d’étanchéité sur le
corps.
Introduire le bouchon dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice d’étanchéité du corps sous le bouchon. Pour les
installations anti-vandalisme, passer la tige à travers l’orifice du
bouchon. Serrer à la main l’écrou du corps.
Retirer et ajuster le bouchon selon le besoin pour qu’il s’élève à
peu près de 3/8″(1 cm) en position d’ouverture. Pour ajuster,
pivoter la tige filetée selon le besoin. Resserrer l’écrou du
bouchon.
Appliquer du ruban d’étanchéité au filetage de la pièce de
raccordement et visser celui-ci au corps. Serrer fermement la pièce
de raccordement.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige avec la vis de serrage faisant face à l’arrière de l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer le levier de la tige dans le trou du robinet et à travers
celui du raccord.
Corps
Tige
Clip
Bouchon
Écrou
Bride
Écrou
Appliquer
un Ruban
d'Échantéité
pour Tige
Filtée.
Vis de
Serrage
Tige d'Arrêt
Raccord
Pièce de
Raccordement
Joint
d'Étanchéité
Kohler Co. Français-7 1032027-2-B

Installation complète du drain-Style B (cont.)
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende de 1/2″(1,3 cm) au dessus
de l’orifice de la tige de levage.
1032027-2-B Français-8 Kohler Co.
