Kohler K-6813 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Widespread Lavatory Faucet
Robinet de lavabo à large entraxe
Grifería de lavabo de orificios separados
USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-6813
1107066-2-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, aux emballages
et à la disponibilité des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y
Canadá, ó 001-877-680-1310 desde México.
Important Information
Observe all local plumbing and building codes.
Shut off the main water supply.
For new installations, install the faucet before installing the lavatory.
The faucet shown in this guide may differ from your actual product. The
installation steps still apply.
1107066-2-A 2 Kohler Co.

Important Information (cont.)
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Renseignements importants
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Pour les nouvelles installations, installer le robinet avant d’installer le lavabo.
Le robinet illustré dans ce guide peuvent différer du produit actuel. Les étapes
d’installation s’appliquent tout de même.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Información importante
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
En instalaciones nuevas, instale la grifería antes de instalar el lavabo.
La grifería ilustrada en esta guía puede ser diferente del producto que haya
adquirido. Los pasos de instalación aun aplican.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1107066-2-A

Installation/Installation/Instalación
1
23
Plumbers Putty
Mastic de plombier
Masilla de plomería
Sealant Tape
Joint d'étanchéité pour filetage
Cinta selladora de roscas
Putty Ring (if included)
Anneau de mastic (si inclut)
Anillo para masilla (si se incluye)
Install and tighten nut.
Installer et serrer l'écrou.
Instale y apriete la
tuerca.
Wipe away the
excess sealant.
Essuyer l'excès
d'étanchéité.
Limpie el exceso
de sellador.
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Tighten the nut.
Serrer l'écrou.
Apriete la tuerca.
Rags
Chiffons
Trapos
Faucet Install
Installation de robinet
Instalación de la grifería
1107066-2-A 4 Kohler Co.

Installation/Installation/Instalación
45
67
9
8

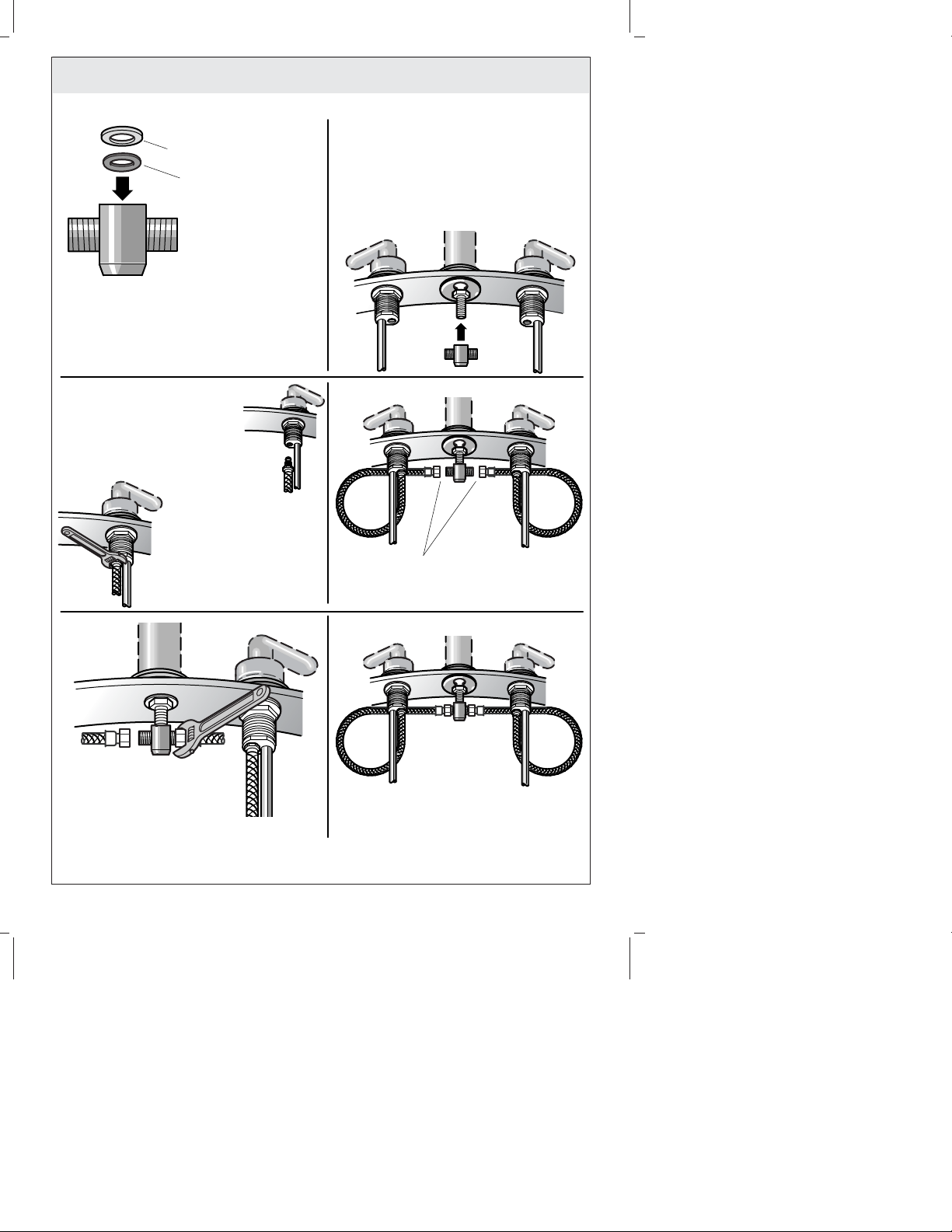

Thread supply tee to shank with supply
tee aligned as shown.
Visser le T d'alimentation sur le manche
avec le T d'alimentation aligné comme
illustré.
Enrosque la T de suministro al vástago
con la T de suministro alineada como se
muestra.
Insert rubber washer and gasket into
supply tee.
Insérer la rondelle en caoutchouc et le joint
d'étanchéité dans le T d'alimentation.
Inserte la arandela de goma y el empaque
en la T de suministro.
Gasket/Joint/Empaque
Rubber Washer
Rondelle en caoutchouc
Arandela de goma
Thread hose into handle
valves.
Visser le tuyau sur les valves
de poignées.
Enrosque la manguera dentro
de las válvulas de las manijas .
Connect hoses to tee.
Raccorder les tuyaux au T.
Conecte las mangueras a la T.
Notice: Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Kohler Co. 5 1107066-2-A

Installation/Installation/Instalación
1
2
34
Remove excess putty.
Retirer tout excès de mastic
de plombier.
Limpie el exceso de masilla
de plomería.
a
a
Hold drain body in place and
tighten the nut.
Maintenir le corps du drain en
place serrer l'écrou.
Sostenga el cuerpo del desagüe
en su lugar y apriete la tuerca.
b
Rotate drain body so lift rod hole
faces back of fixture.
Pivoter le corps du drain de manière
à ce que l'orifice de la tige de levage
soit face à l'appareil.
Gire el cuerpo del desagüe de
manera que el orificio del tirador
quede orientado hacia atrás de la
unidad.
a
c
b
Apply plumbers
putty to flange.
Appliquer du mastic
de plombier sur
bride.
Aplique masilla de
plomería a la brida.
Attach flange.
Attacher bride.
Conecte la
brida.
Insert the assembly.
Insérer l'ensemble.
Inserte el montaje.
Disassemble stopper,
cap, and the flange.
Retirer couvercle en
plastique et bride.
Desensamble la tapa,
el obturador y la
brida.
Connect the trap.
Connecter le siphon.
Conecte la trampa.
b
Cap
Couvercle
Tapa
Stopper
Arrêt
Obturador
Flange
Bride
Brida
Pop-Up Drain
Drain escamotable
Desagüe automático
1107066-2-A 6 Kohler Co.

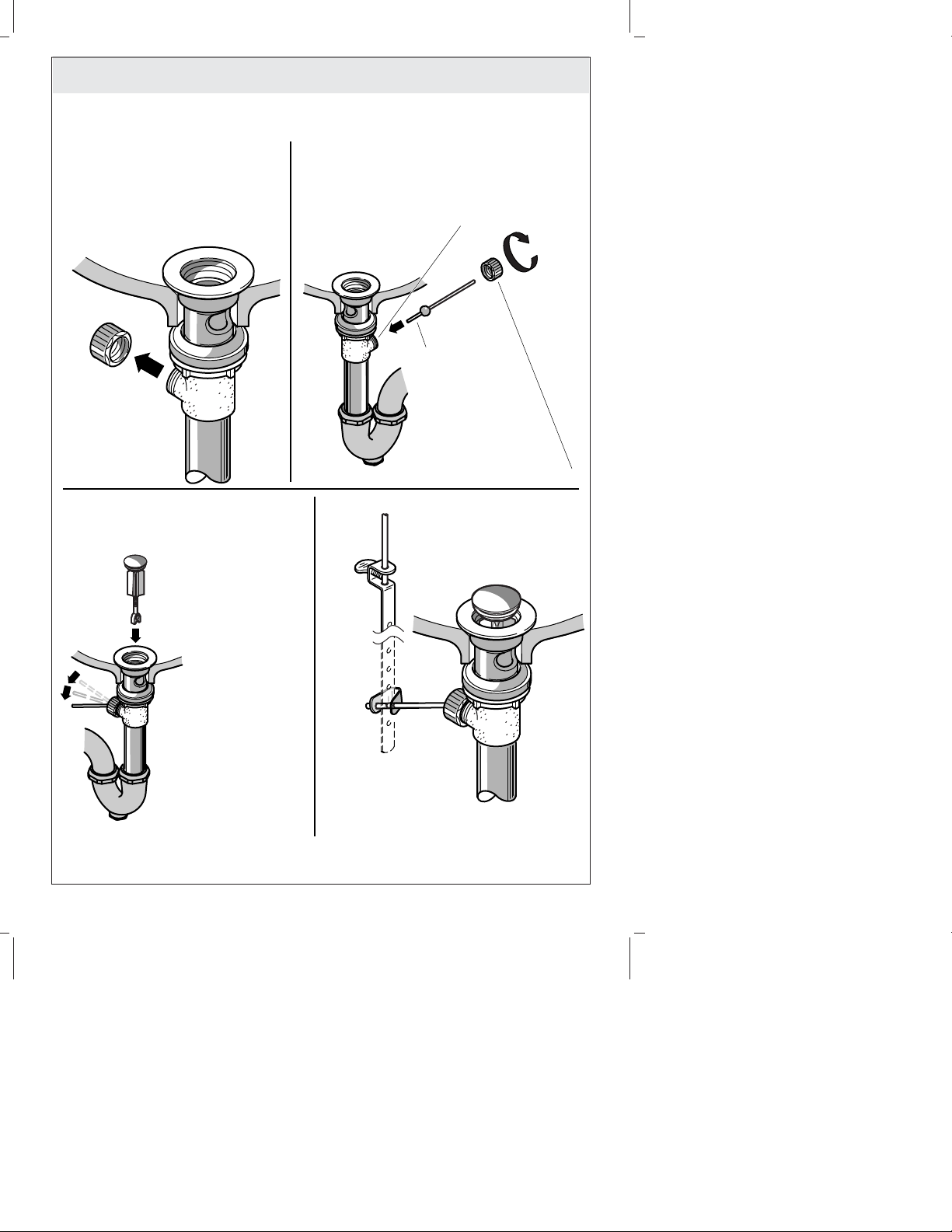

Installation/Installation/Instalación
Remove rod nut.
Retirer l'écrou de la tige.
Retire la tuerca de la varilla.
Make sure seal is in place.
(Metal drains only)
S'assurer que le joint soit en place. ( Drains
métalliques uniquement)
Asegúrese de que el sello esté en su lugar.
( Sólo desagües de metal)
Insert rod.
Insérer la tige.
Inserte la varilla.
Push rod down to
open drain.
Pousser la tige vers le
bas pour ouvrir le
drain.
Presione la varilla
hacia abajo para abrir
el desagüe.
Tighten thumbscrew.
Serrer la vis de serrage.
Apriete el tornillo de mariposa.
b
a
Tighten rod nut.
Serrer l'écrou de la tige.
Apriete la tuerca de la varilla.
c
b
Insert stopper.
Insérer l'arrêt.
Inserte el obturador.
b
Connect using clip.
Connecter avec un clip.
Conecte utilizando el clip.
a
a
5
6
78
Pop-Up Drain cont.
Drain escamotable cont.
Desagüe automático cont.
Kohler Co. 7 1107066-2-A

Installation/Installation/Instalación
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry any water from
the surface after each use.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Éssuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application de nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
a
Check for leaks.
Vérifier s'il y a des fuites.
Verifique que no haya fugas.
Cold
Froid
Fría
Hot
Chaud
Caliente
Connect and tighten the
supply hoses.
Connecter et serrer les
tuyaux d'alimentation.
Conecte y apriete las
mangueras de suministro.
10 11Reinstall aerator.
Réinstaller
l'aérateur.
Vuelva a instalar
el aireador.
a
b
b
9
Remove aerator.
Retirer l'aérateur.
Quite el aireador.
Flush lines.
Purger les lignes.
Haga circular agua
en las líneas.
Install Faucet cont.
Installer robinet cont.
Instale la grifería cont.
1107066-2-A 8 Kohler Co.

Entretien et nettoyage (cont.)
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la
surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
•La técnica de limpieza ideal es enjuagar completamente y secar dando toques
suaves el agua de la superficie después de cada uso.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Lifetime Limited Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to be leak and drip
free during normal residential use for as long as the original consumer purchaser owns
his or her home. If the Faucet should leak or drip during normal use, Kohler Co. will,
free of charge, mail to the purchaser the cartridge necessary to put the Faucet in good
working condition. This warranty applies only to Kohler Faucets installed in the United
States of America, Canada or Mexico (″North America″).
Kohler Co. also warrants all other aspects of the faucet or accessories (″Faucet″)*, (except
gold, non-Vibrant
®
, non-chrome finishes) to be free of defects in material and
workmanship during normal residential use for as long as the original consumer
purchaser owns his or her home. This warranty applies only to Kohler Faucets installed
in North America. If a defect is found in normal residential use, Kohler Co. will, at its
election, repair, provide a replacement part or product, or make appropriate adjustment.
Damage to a product caused by accident, misuse, or abuse is not covered by this
warranty. Improper care and cleaning will void the warranty**. Proof of purchase
(original sales receipt) must be provided to Kohler Co. with all warranty claims. Kohler
Co. is not responsible for labor charges, installation, or other incidental or consequential
costs. In no event shall the liability of Kohler Co. exceed the purchase price of the
Faucet.
If the Faucet is used commercially or is installed outside of North America, or if the
finish is gold, non-Vibrant or a painted or powder coated color finish, Kohler Co.
warrants the Faucet to be free from defects in material and workmanship for one (1) year
from the date the product is installed, under Kohler Co.’s standard one-year limited
warranty.
Kohler Co. 9 1107066-2-A

Lifetime Limited Warranty (cont.)
If you believe that you have a warranty claim, contact Kohler Co., either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.:
Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Please be sure to
provide all pertinent information regarding your claim, including a complete description
of the problem, the product, model number, color, finish, the date the product was
purchased and from whom the product was purchased. Also include your original
invoice. For other information, or to obtain the name and address of the service and
repair facility nearest you, call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, and 001-877-680-1310 from within Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE WARRANTIES IN LIEU
OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING BUT NOT
LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR SELLER
DISCLAM ALL LIABILITY FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES. Some states/provinces do not allow limitations of how long an implied
warranty lasts or the exclusion or limitation of such damages, so these limitations and
exclusions may not apply to you. This warranty gives the consumer specific legal rights.
You may also have other rights that vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShowerTM tower, BodySpaTM systems and components;
WaterHavenTM tower, systems and components; TripointTM faucets, Polished Gold,
non-Vibrant and painted or powder coated finishes, fittings; all items within the ″Fixture
Related″section of the Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
soap/lotion dispensers; and faucets used in commercial settings, and outside North
America, are covered by Kohler Co.’s one-year limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach, acids, waxes,
alcohol, solvents or other products not recommended for chrome. This will void the
warranty.
Garantie limitée à vie
Garantie limitée à vie du robinet KOHLER®
Kohler Co. garantit que ses Robinets* fabriqués après le 1 Janvier 1997 ne goutteront pas,
et seront sans fuites pendant leur utilisation normale à domicile, aussi longtemps que
l’acquéreur initial en soit le propriétaire. Si le Robinet goutte ou présente des fuites en
cours d’utilisation normale, Kohler Co. vous enverra par courrier, sans frais, la cartouche
nécessaire pour réparer le Robinet. Cette garantie s’applique uniquement aux robinets
Kohler installés aux É.-U., au Canada ou au Mexique (″Amérique du Nord″).
Kohler garantit aussi que toutes les autres caractéristiques du robinet ou accessoires
(″Robinet″)*, (à l’exception des finitions dorées, Vibrants
®
, non-chrome) sont exemptes de
défauts de matériau et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Cette garantie
s’applique uniquement aux Robinets Kohler installés aux Amérique du Nord. Si un
défaut est décelé en cours d’usage normal domestique, Kohler Co. décidera à sa
discrétion, de réparer, de remplacer ou d’effectuer les réglages appropriés. Cette garantie
n’offre pas de protection contre les dommages causés par accident, mauvais usage ou
mauvais traitement. Un entretien et un nettoyage non-appropriés annuleront la
garantie**. Une preuve d’achat (ticket de caisse original) doit être présentée à Kohler Co.
avec tous les recours en garantie. Kohler Co. n’est pas responsable des coûts de
main-d’oeuvre, d’installation ou d’autres frais particuliers, accessoires ou indirects. La
responsabilité de Kohler Co. n’excédera en aucun cas le prix d’achat du robinet.
Si le robinet est utilisé commercialement ou est installé hors d’Amérique du Nord, ou
que les finitions sont dorées, non-Vibrants, ou peinte ou revêtu finition couleur, Kohler
Co. garantit le robinet contre tout défaut de matériel et de fabrication pour un (1) and à
1107066-2-A 10 Kohler Co.

Garantie limitée à vie (cont.)
partir de la date d’installation, sous les termes de la garantie limitée standard d’un an de
Kohler Co.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie, veuillez contacter
Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer
Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Veuillez vous assurer de
fournir tous les renseignements pertinents à votre demande d’indémnité, y compris une
description complète du problème, produit, modèle, couleur, finition, date et lieu de
l’achat. Joindre également l’original de la facture. Pour plus de renseignements ou pour
demander les coordonnées du centre de réparation le plus proche, composer le
1-800-4-KOHLER (1-800-456-4537) à partir des É.U. et Canada ou le 001-877-680-1310 à
partir du Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES GARANTIES AU LIEU
DE TOUTES AUTRES GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES
GARANTIES IMPLICITES MARCHANDES ET D’APTITUDE À UN EMPLOI
PARTICULIER. KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS, IMPRÉVUS OU DE
CIRCONSTANCE. Certains états/provinces ne permettent pas de limitations de durée
ou l’exclusion ou limitation de tels dommages qui pourraient ne pas s’appliquer dans
votre cas. La présente garantie accorde au consommateur des droits légaux spécifiques.
Vous pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend®; colonne MasterShower™; systèmes et composants BodySpa™;
colonne WaterHaven™, systèmes et composants; les robinets TripointTM, la finition dorée,
non Vibrant et peinte ou revêtu finition couleur; les raccords; tous les articles de la
section ″Lié à l’appareil″du catalogue des prix des robinets Kohler, drains, crépines
d’évier Duostrainer®, distributeurs de savon/lotion; et robinets utilisés dans des milieux
commerciaux et hors d’Amérique du Nord, sont couverts par la garantie limitée d’un an
de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de l’ammoniaque, de
l’eau de Javel, des acides, des cires, de l’alcool, des dissolvants ou autres produits
non-recommandés pour le chrome. Ceci annulera la garantie.
Garantía limitada de por vida
Garantía limitada de por vida para la grifería KOHLER
®
Kohler Co. garantiza que la Grifería fabricada después del 1 de enero de 1997 está libre
de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de la casa. En caso de que la Grifería presente
fugas o goteo durante el uso normal, Kohler Co. enviará por correo y sin ningún cargo al
comprador original, el cartucho necesario para que la Grifería funcione correctamente.
Esta garantía se aplica sólo a la Grifería Kohler instalada en los Estados Unidos de
América, Canadá o México (Norteamérica).
Kohler Co. también garantiza que todas las demás características de la grifería o
accesorios (″Grifería″)*, (excepto el acabado de oro, que no sea Vibrant
®
, o que no sea de
cromo) están libres de defectos de material y mano de obra, durante el uso residencial
normal, mientras el comprador consumidor original sea el propietario de la casa. Esta
garantía se aplica sólo a las Griferías Kohler instaladas en Norteamérica. Si el producto
presenta defectos durante el uso residencial normal, Kohler Co., a su criterio, reparará,
proveerá el repuesto o el producto, o realizará los ajustes pertinentes. Esta garantía no
cubre daños causados por accidentes, abuso o uso indebido del producto. El cuidado y la
limpieza indebidos anularán la garantía**. Al presentar las reclamaciones de garantía a
Kohler Co., es necesario incluir la prueba de compra (recibo original). Kohler Co. no se
hace responsable por los gastos de mano de obra, instalación u otros gastos incidentales
Kohler Co. 11 1107066-2-A

Garantía limitada de por vida (cont.)
o indirectos. En ningún caso la responsabilidad de Kohler Co. excederá el precio de
compra de la Grifería.
Si la Grifería se utiliza comercialmente o se instala fuera del territorio de Norteamérica, o
si el acabado es de oro, no es Vibrant o un acabado de color con revestimiento de
pintura o polvo, Kohler Co. garantiza que la Grifería está libre de defectos de material y
mano de obra por un (1) año, a partir de la fecha de instalación, bajo la garantía limitada
de un año estándar de Kohler Co.
Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con
Kohler Co., ya sea a través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba a Kohler Co., Attn: Customer Care Center, 444 Highland
Drive, Kohler, WI 53044, USA. Por favor, asegúrese de proporcionar toda la información
pertinente a su reclamación, incluyendo una descripción completa del problema,
producto, número de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información adicional, o para obtener
el nombre y dirección del lugar de reparación y servicio más cercano a usted, llame al
1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y Canadá, y al
001-877-680-1310 desde México.
KOHLER CO. Y/O EL VENDEDOR OFRECE ESTAS GARANTÍAS QUE
SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR.
KOHLER CO. Y/O EL VENDEDOR NO SE HACEN RESPONSABLES POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
*La grifería Trend
®
; la torre MasterShowerTM; los sistemas y componentes BodySpaTM;la
torre, sistemas y componentes WaterHavenTM; las griferías TripointTM, el acabado en oro
pulido, que no sea Vibrant y los acabados con revestimiento de pintura o en polvo;
conexiones; todos los artículos contenidos en la sección ″Fixture Related″del KOHLER
Faucets Price Book, los desagües, las coladeras de fregadero DuostrainerTM,los
dispensadores de jabón y loción; y la grifería de uso comercial e instalada fuera del
territorio de Norteamérica, están cubiertos por la garantía limitada de un año de Kohler
Co.
**Nunca utilice limpiadores que contengan limpiadores abrasivos, amoníaco, cloro
(blanqueador), ácidos, ceras, alcohol, disolventes u otros productos no recomendados
para el cromo. Esto anulará la garantía.
1107066-2-A 12 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto
A
1003889**
40015
40014
Nut/Écrou/Tuerca
40275**
40156**
41781**
1094177
77950
Valve/Valve/Válvula
40005
40001
32751
74369
Valve Body
Corps de valve
Cuerpo de válvula
40097
73858
Tee/T/T
78611**
1001316
40013
77006**
77005**
Nut/Écrou/Tuerca
Spout w/ Seals
Bec avec joints
Surtidor con sellos
See adjacent spout detail.
Voir détail adjacent du bec.
Vea el detalle adyacente
del surtidor.
(Counterclockwise Close
Fermeture vers la gauche
Cierre a la izquierda)
(Clockwise Close
Fermeture vers la droite
Cierre a la derecha)
Coupling Nut
Écrou de couplage
Tuerca de acoplamiento
Washer/Rondelle/Arandela
Hose/Tuyau/Manguera
O-Ring
Joint torique
Arosello
Washer
Rondelle
Arandela
Gasket
Joint
Empaque
Washer
Rondelle
Arandela
Shank/Escutcheon
Manche/Applique
Vástago/chapetón
Seals
Joints
Sellos
Lift Rod
Tige de levage
Tirador
Collar/Collier/Collarín
Aerator
Aérateur
Aireador
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
1104546
Insert
Insertion
Inserto
79441
Washer
Rondelle
Arandela
Kohler Co. 13 1107066-2-A

Service Parts/Pièces de rechange/Piezas de repuesto (cont.)
Cap
Bouchon
Tapa
77876
Washer
Rondelle
Arandela
36635**
Cap
Bouchon
Tapa
53416
Screw
Vis
Tornillo
55740**
55738**
Stud/Montant/Varilla
roscada
55734**
Cap
Bouchon
Tapa
55852**
Stud
Montant
Varilla roscada
55739**
Arm
Bras
Brazo 55736**
Stem/Tige/
Espiga
GP1074231
58666**
59425
Nut
Écrou
Tuerca
36635**
(2 ea./2 ch./2c/u)
77876
Washer
Rondelle
Arandela
36639**
50285**
Screw
Vis
Tornillo
36631**
Cap
Bouchon
Tapa
75372
36622**
40457**
Skirt/Jupe/Base
41364
58668**
40490**
52795
A
75372
O-Ring
Joint torique
Arosello
Sleeve
Manchon
Manga
Handle
Poignée
Manija
Spline Adapter
Adaptateur cannelures
Adaptador de ranuras
Sleeve
Manchon
Manga 36640**
Sleeve
Manchon
Manga
36638**
Sleeve
Manchon
Manga
Escutcheon
Applique
Chapetón
Escutcheon
Applique
Chapetón
O-Ring
Joint torique
Arosello
Stem Extension
Extension de tige
Extensión de espiga
Retainer
Bague de retenue
Retén
O-Ring
Joint torique
Arosello
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
1107066-2-A 14 Kohler Co.

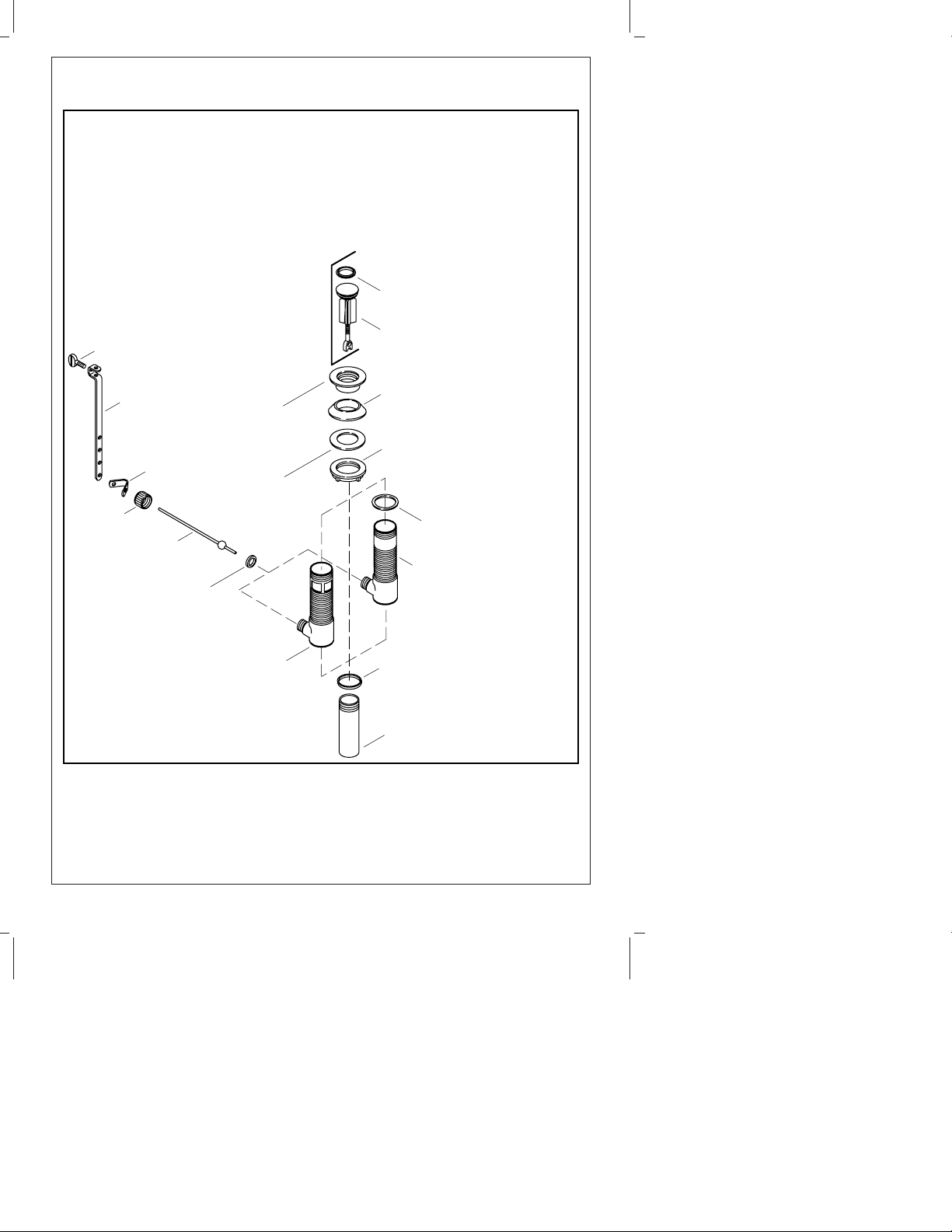

Service Parts/Pièces de rechange/Piezas de repuesto (cont.)
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1036351**
1030925
1025639** (With Overflow)
1035348**
1025678
1025650
1035350**
Stopper/Arrêt/Obturador
Trim Ring
Bague de garniture
Anillo decorativo
Screw/Vis/Tornillo
Link/Tringle/Eslabón
Nut
Écrou
Tuerca Rod/Tige/Varilla
Tailpiece
Pièce de raccordement
Tubo final
Washer/Rondelle/Arandela
Body/Corps/Cuerpo
Nut/Écrou/Tuerca
Washer
Rondelle
Arandela
Seal/Joint d'étanchéité/Sello
Fin/Ailette/Aspa
(Metal stopper fins with overflow)
1037023** (Plastic stopper fins with overflow)
Drain/Drain/Desagüe
1037021** (Plastic/Plastique/Plástico)
1037022** (Metal/Métal/Metal) 1025656
O-Ring/Joint torique/Arosello
1035351** (Metal stopper fins without overflow)
1025654
Washer/Rondelle/Arandela
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
(Aspas metálicas del obturador con rebosadero)
(Aspas de plástico del obturador con rebosadero)
(Aspas metálicas del obturador sin rebosadero)
(Ailettes d'arrêt en métal avec trop-plein)
(Ailettes d'arrêt en plastique avec trop-plein)
(Ailettes d'arrêt en métal sans trop-plein)
Washer
Rondelle
Arandela
(Con rebosadero)
(Avec trop-plein)
1032296** (Without Overflow)
Body/Corps/Cuerpo
(Sin rebosadero)
(Sans trop-plein)
Clip/Clip/Clip
Kohler Co. 15 1107066-2-A

1107066-2-A
