Kohler K-7145 Assembly instructions

Homeowners Guide
Bath Drain
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-7145
1115538-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
1115538-5-A 2 Kohler Co.

Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-877-680-1310 from within Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE
DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Kohler Co. 3 1115538-5-A

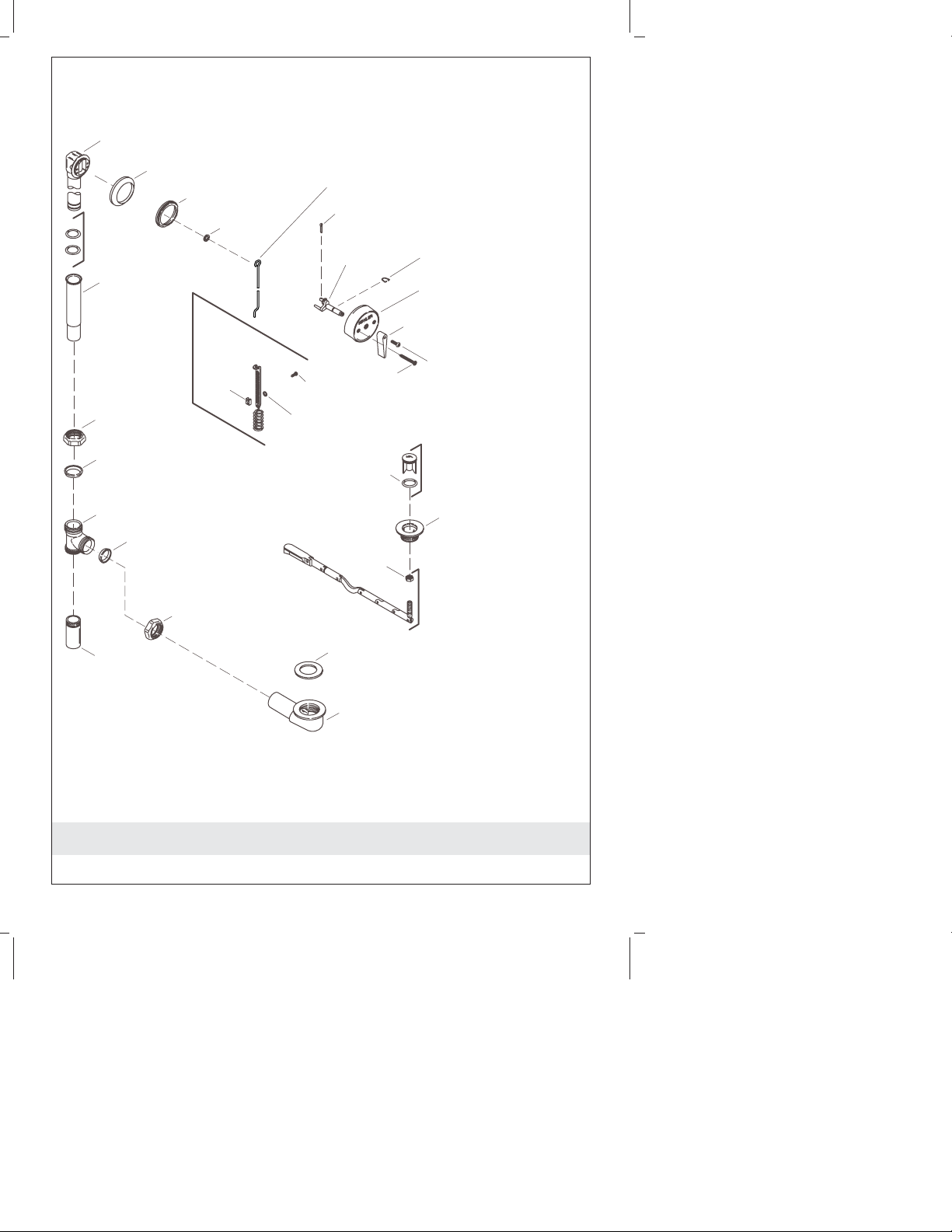

Service Parts
21587
Nut
Strainer Body
1098124
O-Ring
21318**
Stopper
28522
29636
Gasket
29636
Gasket
29606
Hex Nut
1014857
Lift Toggle Assembly
21587
Nut
21153
21251
Washer
21152
Screw
Tee
21157
Tailpiece
Drain Ell & Tube
1014853
21166**
29589
Lock Ring 29593
Cotter Pin
28562
Washer
29630**
Crank
29625
Spring Clip
29629**
Overflow Hood
34064**
Handle
22154**
Screw
33357**
Screw
29657
Washer
21496
O-Ring
1014852
Overflow Elbow
52703
Overflow Tube
Lift Rod
1015477 [15" (38.1 cm)]
21163
Gasket
**Finish/color code must be specified when ordering.
1006008
Lift Rod
Kit Adjusting
Block
1115538-5-A 4 Kohler Co.

Guide du propriétaire
Drain de baignoire
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, aux emballages et à la disponibilité
des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
Kohler Co. Français-1 1115538-5-A

Entretien et nettoyage (cont.)
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dus à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Customer Care Center (Service d’assistance à la clientèle), 444
Highland Drive, Kohler, WI 53044, USA, ou composer le
1-800-4KOHLER (1-800-456-4537) à partir des États-Unis et du Canada,
et le 001-877-680-1310 à partir du Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE
QUALITÉ MARCHANDE ET D’APTITUDE À UN EMPLOI
PARTICULIER, SE LIMITE EXPRESSÉMENT À LA DURÉE DE LA
PRÉSENTE GARANTIE. KOHLER CO. ET/OU LE REVENDEUR
DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, IMPRÉVUS OU DE
CIRCONSTANCE. Certains états/provinces ne permettent pas la
limitation sur la durée de la garantie implicite, ou l’exclusion ou la
limitation de dommages spéciaux, accessoires ou indirects, et, par
conséquent, ces limitations et exclusions pourraient ne pas s’appliquer
dans votre cas. Cette garantie vous donne des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1115538-5-A Français-2 Kohler Co.

Pièces de rechange
21587
Écrou
Corps de la crépine
1098124
Joint
torique
21318**
Arrêt
28522
29636
Joint
29636
Joint
29606
Écrou
hexagonal 1014857
Ensemble
articulation de levage
21587
Écrou
21153
21251
Rondelle
21152
Vis
T
21157
Pièce de
raccordement Coude de
drain & tube
1014853
21166**
29589
Anneau de serrage 29593
Goupille
28562
Rondelle
29630**
Bielle
29625
Clip à ressort
29629**
Couvercle de trop-plein
34064**
Poignée
22154**
Vis
33357**
Vis
29657
Rondelle
21496
Joint torique
1014852
Coude de trop-plein
52703
Tube de trop-plein
Tige de levage
1015477 [15" (38,1 cm)]
21163
Joint
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1006008
Kit de
tige de
levage Bloc de
réglage
Kohler Co. Français-3 1115538-5-A

Guía del usuario
Desagüe de bañera
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Kohler Co. Español-1 1115538-5-A

Cuidado y limpieza (cont.)
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537.
Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro
del tanque anulará la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Care Center, 444 Highland Drive, Kohler, WI 53044, U.S.A. o
llame al 1-800-4KOHLER (1-800-456-4537) desde los Estados Unidos y
Canadá, o al 001-877-680-1310 desde México.
TODA GARANTÍA IMPLÍCITA EN RELACIÓN A PRODUCTOS DE
USO COMERCIAL, INCLUYENDO LA COMERCIALIZACIÓN E
IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO,
SE LIMITA EXPRESAMENTE A LA DURACIÓN DE LA PRESENTE
GARANTÍA. KOHLER CO. Y/O EL VENDEDOR NO SE HACEN
RESPONSABLES POR CONCEPTO DE DAÑOS PARTICULARES,
INCIDENTALES O INDIRECTOS. Algunos estados/provincias no
permiten limitaciones en cuanto a la duración de una garantía implícita
o a la exclusión o limitación de daños particulares, incidentales o
indirectos, por lo que estas limitaciones y exclusiones pueden no
aplicar a su caso. Esta garantía le otorga ciertos derechos legales
específicos. Además, usted puede tener otros derechos que varían de
estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
Kohler Co. Español-2 1115538-5-A

Piezas de repuesto
Tuerca
Cuerpo de
la coladera
Arosello
21318**
Obturador
28522
29636
Empaque
29636
Empaque
29606
Tuerca
hexagonal 1014857
Montaje del
balancín articulado
Tuerca
21153
21251
Arandela
21152
Tornillo
T
21157
Tubo final
Tubo y codo
de desagüe
1014853
21166**
29589
Anillo de fijación 29593
Clavija transversal
28562
Arandela
29630**
Manivela
29625
Clip de resorte
29629**
Placa del rebosadero
34064**
Manija
22154**
Tornillo
33357**
Tornillo
29657
Arandela
21496
Arosello
1014852
Codo de rebosadero
52703
Tubo del rebosadero
Tirador
1015477 [15" (38,1 cm)]
21163
Empaque
**Se debe especificar el código del acabado/color con el pedido.
1006008
21587
1098124
21587
Bloque
de ajuste
Kit de
tirador
1115538-5-A Español-3 Kohler Co.

1115538-5-A

USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2009 Kohler Co.
1115538-5-A
