Kohler K-514 User manual

Installation Guide
Alcove Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”

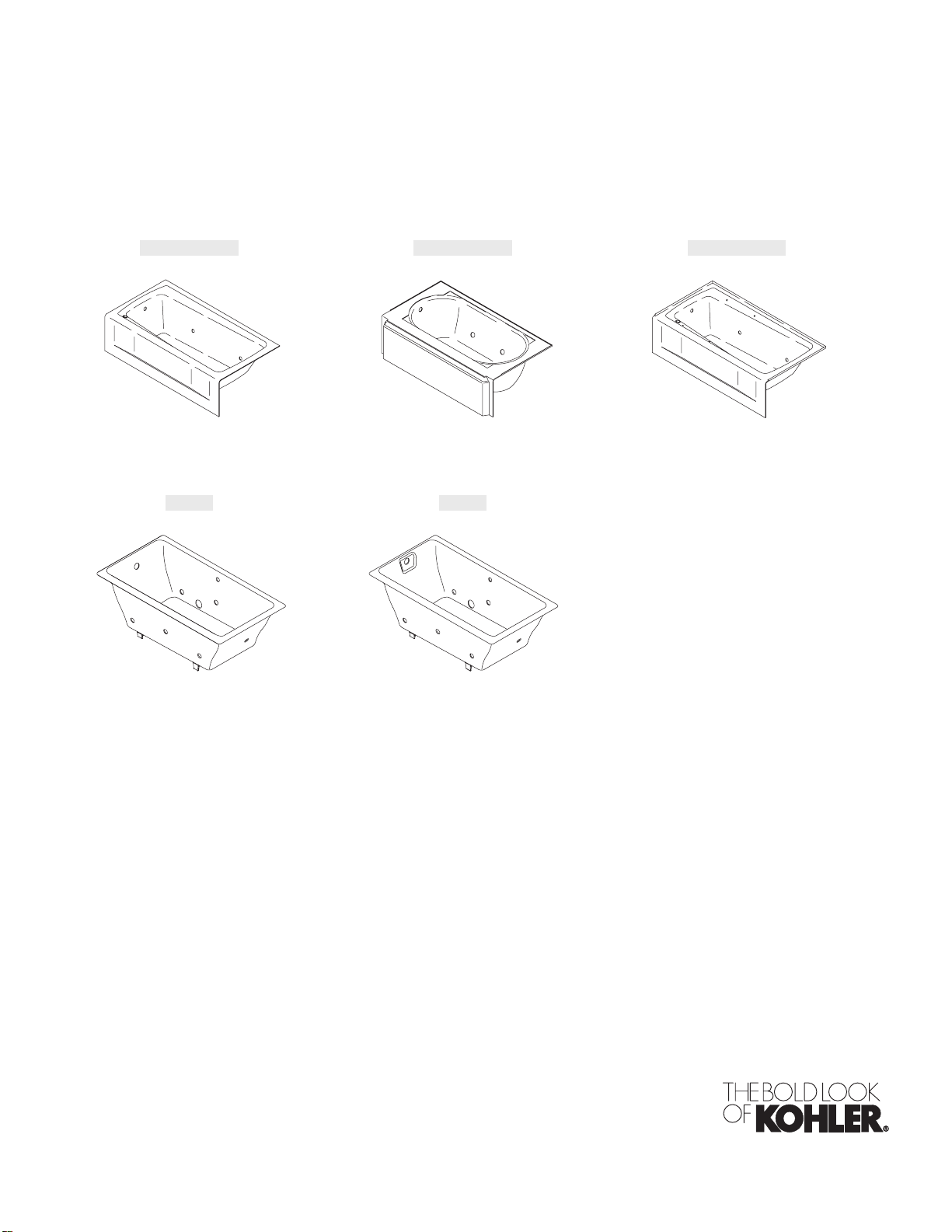

K-513, K-514 K-723, K-724 K-783, K-784
K-809 K-856
1019484-2-C

Important Information
WARNING: When using electrical products, basic precautions should always be followed, including
the following:
DANGER: Risk of electric shock. Connect only to circuits protected by a Ground-Fault
Circuit-Interrupter (GFCI) or Earth-Leakage Circuit-Breaker (ELCB).
Building materials and wiring should be routed away from the pump body and other heat-producing
components of the unit.
Install to permit access for servicing.
A pressure wire connector marked ″Earth/Ground″is provided within the wiring compartment. To reduce
the risk of electric shock, connect this connector to the grounding terminal of your electric service or supply
panel with copper wire equivalent in size to the circuit conductor supplying this equipment.
Pressure wire connectors are provided on the exterior of the junction box or control within this unit to permit
connection of a bonding conductor between this unit and all other exposed metal in the vicinity, as needed to
comply with local requirements.
Grounding is required. The unit should be installed by a qualified service representative, and grounded.
WARNING: Risk of electric shock. A licensed electrician should make all electrical connections.
WARNING: Risk of electric shock. Disconnect power before servicing.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation, including the following requirements.
NOTICE: Follow all local plumbing and electrical codes.
Product Information
Electrical Requirements
The installation must have a Class A Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage
Circuit-Breaker (ELCB). The GFCI or ELCB protect against line-to-ground shock hazard. Use a 220 - 240 V, 20
A, 50/60 Hz dedicated service for the whirlpool.
Product Notices
WARNING: Unauthorized modification may cause unsafe operation and poor performance of the
whirlpool. Do not relocate the whirlpool pump, or make other modifications to the whirlpool system,
as this could adversely affect the performance and safe operation of the whirlpool. Kohler Co. shall not
be liable under its warranty or otherwise for personal injury or damage caused by any such
unauthorized modification.
Features
Components include a pump, heater, control and illuminated switch (user keypad).
The whirlpool pump and piping are factory-assembled.
Connections and Service Access
Before installation, ensure proper access to the final connections.
1019484-2-C 2 Kohler Co.

Product Information (cont.)
NOTICE: Provide generous, unrestricted service access to the pump. You must provide access for
servicing the pump and controls. The access must be located immediately next to the pump. Study the
roughing-in information packed with the whirlpool.
Table of Contents
Important Information .............................................................. 2
Product Information ............................................................... 2
Electrical Requirements .......................................................... 2
Product Notices ................................................................ 2
Features ..................................................................... 2
Connections and Service Access ................................................... 2
Thank You For Choosing Kohler Company .............................................. 3
Before You Begin ................................................................. 4
Tools and Materials ............................................................... 4
Prepare the Site ................................................................. 5
Prepare the Site ................................................................. 6
Prepare the Whirlpool ............................................................. 6
Install the Whirlpool ............................................................... 7
Cut the Pump Banding Straps ....................................................... 7
Install the Plumbing ............................................................... 8
Make Electrical Connections ......................................................... 8
Install the Whirlpool Trim Kit ......................................................... 9
Test Run the Whirlpool ............................................................. 9

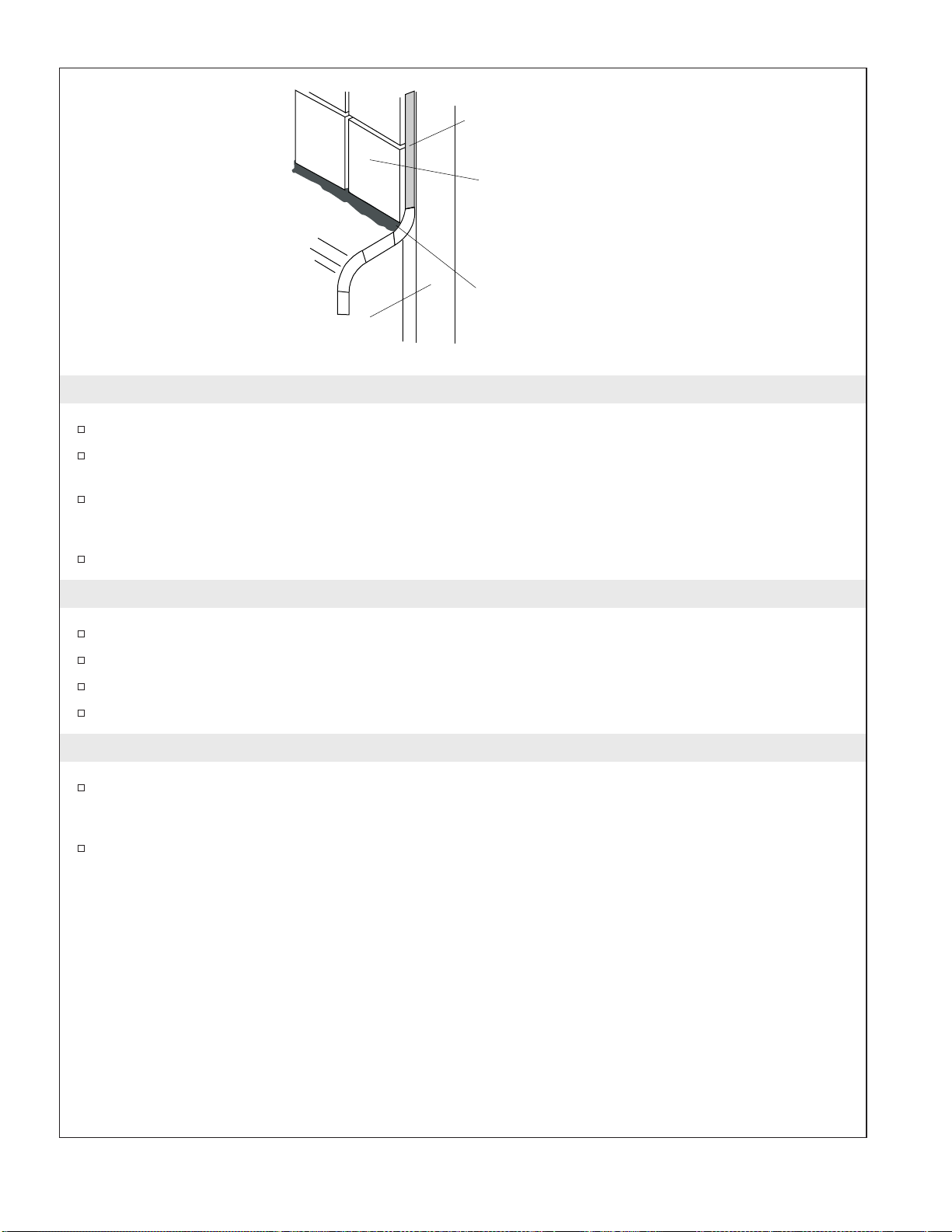

Complete the Finished Wall ........................................................ 10
Complete the Concrete Installation ................................................... 10
Clean-Up After Installation ......................................................... 10
Confirm Proper Operation .......................................................... 11
Operating Sequence .............................................................. 11
Troubleshooting Procedures ........................................................ 11
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Kohler Co. 3 1019484-2-C

Before You Begin
WARNING: Risk of personal injury. Your cast iron whirlpool is extremely heavy. Obtain sufficient
help to carefully lift and move it.
CAUTION: Risk of product damage. Do not lift the whirlpool by the piping or pump, or use the
piping or pump for structural support of the whirlpool.
We recommend this whirlpool for alcove installation.
Inspect the whirlpool for damage before you begin installation.
You must install this whirlpool to an adequately supported, level subfloor.

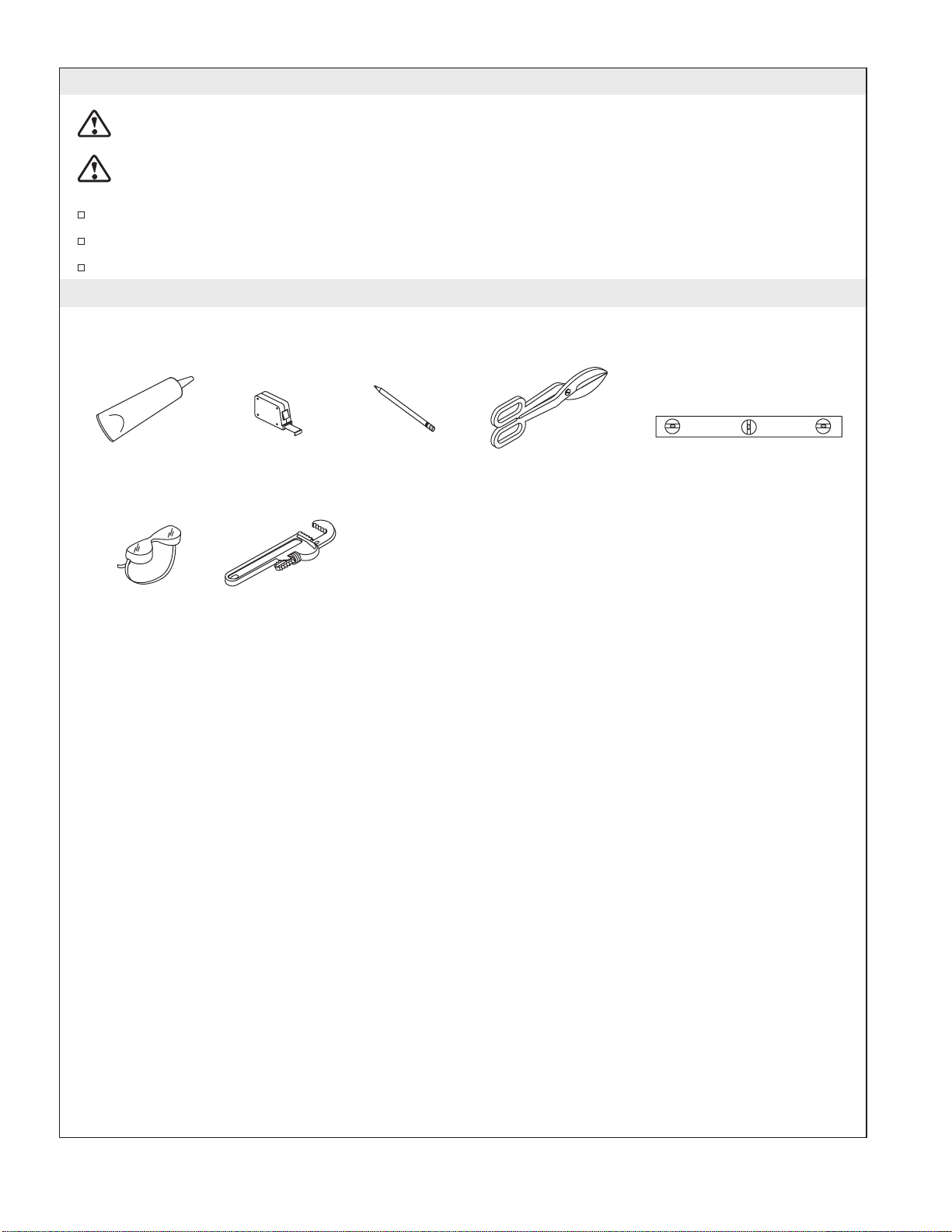

Tools and Materials
Plus:
• Conventional woodworking or concrete
installation tools and materials
• Drop cloth
• Metal shims
• 2x4's
Silicone Sealant Measuring Tape Pencil Tin Snips Level
Safety Glasses Pipe Wrench
1019484-2-C 4 Kohler Co.

1. Prepare the Site
Concrete Construction
NOTICE: Adequate floor support must be provided. Consult the roughing-in sheet packed with your
whirlpool for specific floor loading requirements.
CAUTION: Risk of product damage. Do not support the whirlpool by the rim.
Make sure the flooring offers adequate support for your whirlpool, and verify that the subfloor is
flat and level.
The whirlpool should be installed in an alcove installation (a two wall installation is also
acceptable).
Install an access panel to allow the pump to be serviced.
Construct brick or concrete supports. When installing with two walls, the supports on the flanged
side of the whirlpool should rise to the top of the flange.
Position the plumbing according to the roughing-in information packed. Cap the supplies, and
check for leaks.
Brick
Bath
1/16"
(2 mm)
Tile
Approved
Tile Backing
Tile
Approved Tile Backing Brick
Raise the sidewall to the
height of the flange.
Install an access panel to allow
the pump to be serviced.
TwoWall Installation
Alcove Installation Typical
access
panel
Typical
access
panel
Kohler Co. 5 1019484-2-C

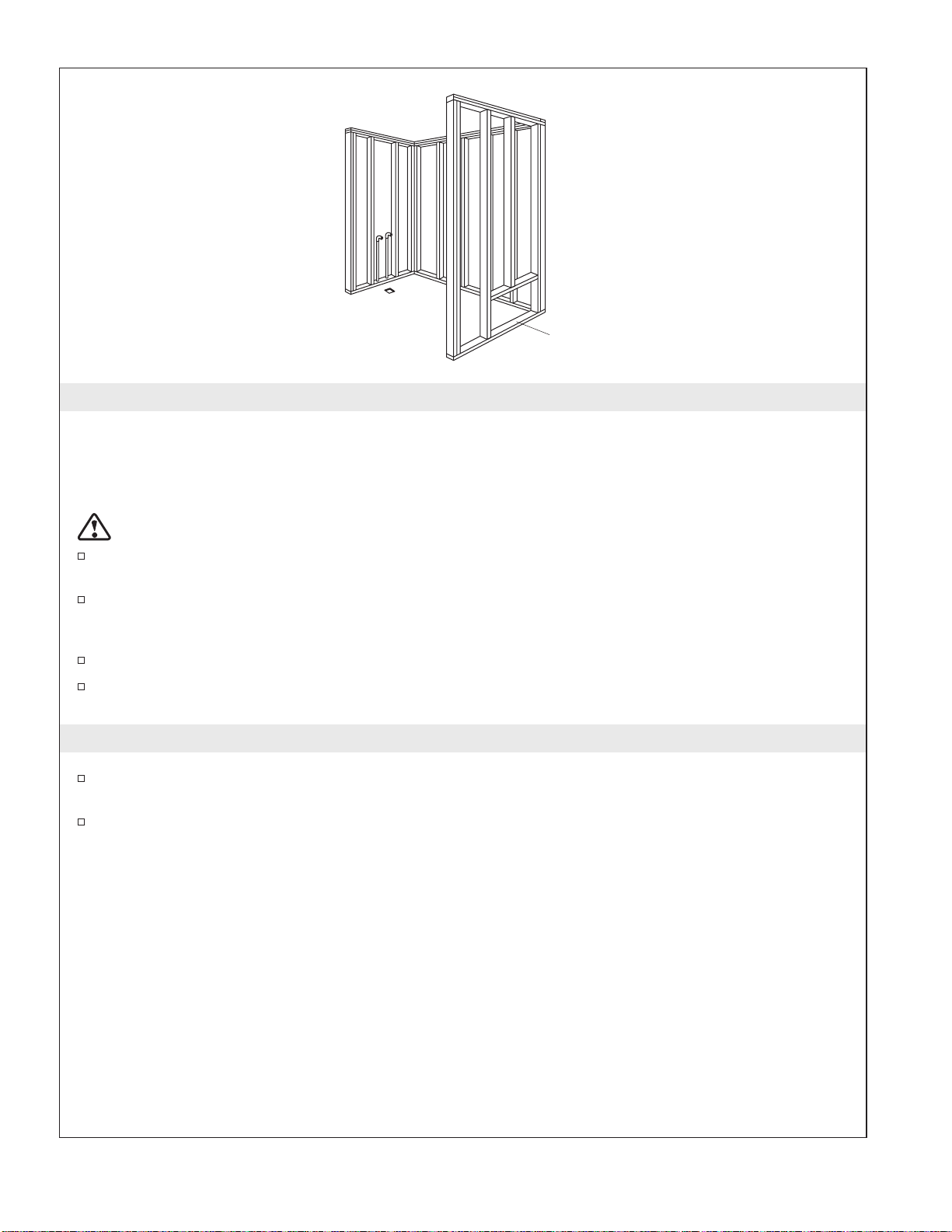

2. Prepare the Site
Wood Construction
NOTICE: Adequate floor support must be provided. Consult the roughing-in sheet packed with your
whirlpool for specific floor loading requirements.
CAUTION: Risk of product damage. Do not support the whirlpool by the rim.
Make sure the flooring offers adequate support for your whirlpool, and verify that the subfloor is
flat and level.
The whirlpool should be installed in an alcove installation. Construct 2x4 stud framing designed for
your particular installation in accordance with the roughing-in information packed with the
whirlpool.
Install an access panel to allow the pump to be serviced.
Position the plumbing according to the roughing-in information. Cap the supplies, and check for
leaks.
3. Prepare the Whirlpool
Install the drain to the whirlpool according to the drain manufacturer’s instructions. Do not connect
the trap at this time.
Position a clean drop cloth or similar material in the bottom of the whirlpool. Be careful not to
scratch the surface of the whirlpool.
Typical access
panel
Construct 2x4
stud framing
according to
roughing-in
information.
Verify that the subfloor
offers adequate support,
and is flat and level.
Position the
rough plumbing.
1019484-2-C 6 Kohler Co.

4. Install the Whirlpool
WARNING: Risk of personal injury. This cast iron whirlpool is extremely heavy. Obtain sufficient help
to carefully lift and move it.
CAUTION: Risk of product damage. Do not lift the whirlpool by the piping or pump, or use the
piping or pump for structural support of the whirlpool.
CAUTION: Risk of product damage. Do not support the whirlpool by the rim.
Carefully move the whirlpool into position. Insert the drain tailpiece into the trap.
Level the whirlpool by fitting metal shims under the whirlpool feet as needed. Check for level along
the top of the whirlpool, and across the drain side. If the feet are not accessible from the back or
side, move the whirlpool in and out of position to shim it properly. Make sure the whirlpool is
resting on all four feet.
5. Cut the Pump Banding Straps
IMPORTANT! This step is necessary to make your Kohler whirlpool operate more quietly.
Use tin snips to cut the two pump banding straps from the whirlpool pump.
NOTE: Do not raise the pump higher than it was before you cut the pump banding straps. If the pump is
raised too high, it will not prime properly. Make sure the rubber isolation feet are in place.
To minimize whirlpool noise and vibration, be sure the pump is not in direct contact with the
shipping bracket after the pump banding straps are cut. The pump control contains rubber isolation
feet to reduce pump noise.

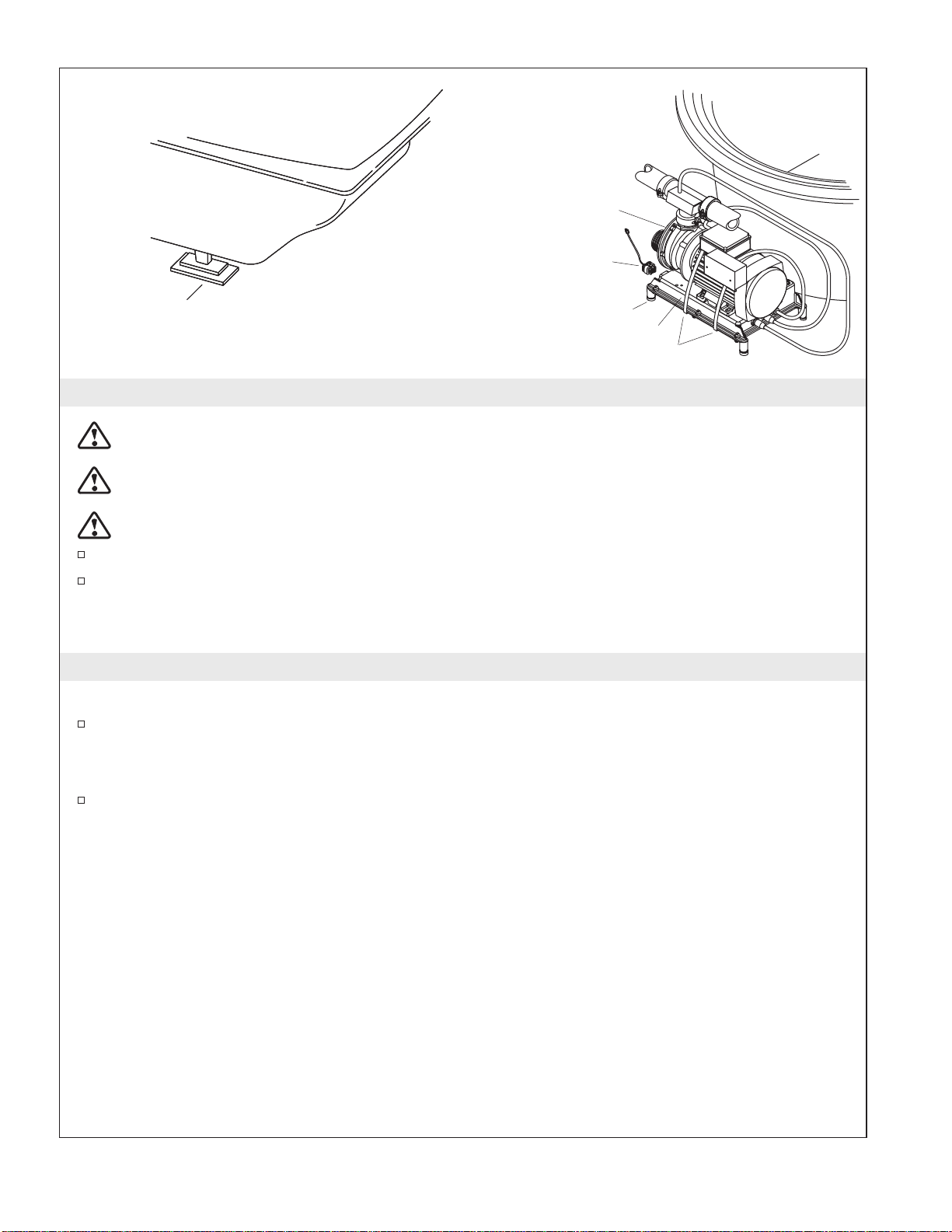

Level by fitting metal shims
under the whirlpool feet.
Pump
Wiring
Harness
Rubber Isolation Feet
Control
Cut the pump banding straps.
Kohler Co. 7 1019484-2-C

6. Install the Plumbing
CAUTION: Risk of property damage. Ensure a watertight seal on the whirlpool drain.
Connect the drain to the trap according to the drain manufacturer’s instructions.
NOTICE: An access panel will simplify future maintenance.
Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the
faucet trim until instructed. Open the hot and cold water supplies, and check the supply
connections for leakage.
Run water into the whirlpool, and check the drain connections for leakage.

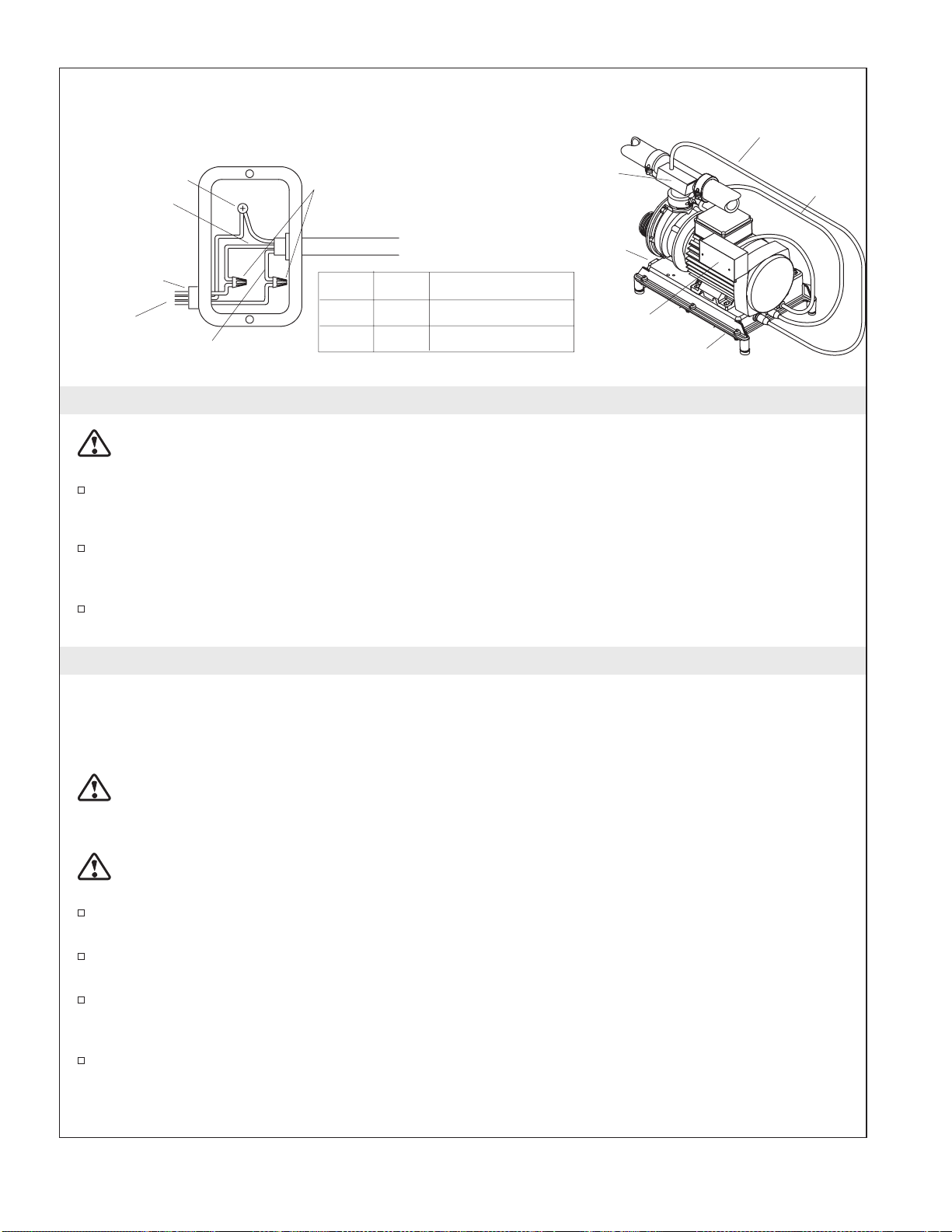

7. Make Electrical Connections
NOTE: The whirlpool model number is printed on a label near the whirlpool pump. This label also
identifies the electrical rating of the whirlpool. All whirlpools come equipped with a wiring junction box
and will only operate at 220 V through 240 V and at 50 Hz or 60 Hz.
WARNING: Risk of electric shock. To reduce the risk of electric shock, connect the pump to a
properly grounded Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage Circuit-Breaker (ELCB).
This will provide additional protection against line-to-ground shock hazard. A 220 - 240 V, 20 A, 50/60
Hz dedicated circuit is required.
WARNING: Risk of electric shock. Make sure the power has been disconnected before performing the
following procedures.
The whirlpool controls and system have been prewired at the factory. A licensed electrician should
make a routine service connection to the junction box.
Connect service to the junction box. The junction box contains blue, brown and green with a yellow
stripe colored wires and a ground lug.
Provide a separate equipment earthing conductor for the earth lug located inside the junction box.
The earthing conductor must not be connected to any current-carrying conductor. Follow local
electrical codes. Bond in accordance with national and local codes.
A wiring harness has been prewired at the factory, allowing communication between the keypad, all
features, and the control. No additional wiring is required, but ensure that all wires are securely
fastened.
NOTE: Your wiring harness includes an antenna for the optional remote control. Do not alter or damage
this antenna during installation.
Ground (Green with
Yellow Stripe)
Blue
Supply 60 Hz 50 Hz From Control
L1 L1 Brown
L2 N Blue
Electrician to
provide suitable
strain relief.
The junction box should be
wired as shown. Bond in accordance with
national and local codes.
Wire
Connectors
From Control
Brown
Heater (models may
vary) T-style (shown)
or inline (not shown)
Heater Electrical Cord
Wiring
Harness
Junction
Box Control
Pump
Electrical
Cord
1019484-2-C 8 Kohler Co.

8. Install the Whirlpool Trim Kit
Install the whirlpool trim kit according to the instructions packed with the trim kit. Pay particular
attention to the jet installation steps below - they are very important and are included here to help
you obtain smooth, trouble-free jet operation.
NOTE: The jet O-ring must be correctly positioned, must be lubricated, and must be in good condition to
permit easy rotation and proper operation of the jet.
Install the O-ring onto the first shoulder of the jet. Lubricate the O-ring with silicone lubricant to
prevent noisy operation of the jet.
Carefully insert the jet into the housing, and lightly push and rotate the jet until it snaps into
position. Do not force the jet.
NOTE: When installed correctly, the jet should turn smoothly both clockwise and counterclockwise.
9. Test Run the Whirlpool
Check all electrical connections, and make sure the electrical power to the whirlpool is turned on.
Make sure all union connections to the pump and heater are securely hand tightened.
Verify that the pump banding straps have been cut, and that the pump control is resting directly on
the subfloor. Ensure that the rubber isolation feet are in place.
Fill the whirlpool to a level at least 2″(5.1 cm) above the top of the highest jet.
Operate the whirlpool for 5 minutes (refer to the ″Operating Sequence″section) and check all
whirlpool piping connections, on the back side, for leaks.
For additional information on whirlpool operation, see ″Confirm Proper Operation″section.
Slide the O-Ring
onto the first
shoulder of the jet.
Inspect and
lubricate the
O-Ring.
Insert the jet into the housing,
and lightly push and rotate
until it snaps in position.
Housing
Kohler Co. 9 1019484-2-C

10. Complete the Finished Wall
If you have not already done so, carefully remove any protective tape from the whirlpool rim.
Cover the framing with water-resistant wall material. Seal the joints between the whirlpool rim edge
and the water-resistant wall material with silicone sealant.
Tape and mud the water-resistant wall material. Install the finished wall to the water-resistant wall
material so it is 1/16″(2 mm) above the enameled surface. Seal the joints between the whirlpool rim
and the finished wall material with silicone sealant.
Install the faucet trim according to the instructions packed with the trim.
11. Complete the Concrete Installation
If you have not already done so, carefully remove the protective tape from the whirlpool rim.
Apply mortar and tile to the wall, deck and surround material as needed.
Apply a bead of sealant where the tile meets the whirlpool surface.
Install the faucet trim according to the instructions packed with the trim.
12. Clean-Up After Installation
When cleaning up after installation, do not use abrasive cleansers, as they may scratch and dull the
whirlpool surface. If necessary, use warm water and a liquid detergent to clean the surface of the
whirlpool, user keypad and remote control.
Remove stubborn stains, paint, or tar with turpentine or paint thinner. Do not allow cleaners
containing petroleum distillates to remain in contact with any whirlpool surfaces for long periods
of time. Remove plaster by carefully scraping with a wood edge. Do not use metal scrapers, wire
brushes, or other metal tools. Use a powder-type detergent on a damp cloth to provide mild
abrasive action to any residual plaster.
Water-Resistant
Wall Material
Stud Framing or
Concrete Wall
Apply silicone sealant to the
joint between the whirlpool
and the finished wall.
Install the finished wall
material 1/16" (2 mm)
above the enameled
surface.
Whirlpool
1019484-2-C 10 Kohler Co.

13. Confirm Proper Operation
Fill the Whirlpool
NOTE: Please read these steps carefully before you operate your whirlpool.
Position the jet nozzles so they face down toward the basin. Turn the jet trim rings fully
counterclockwise.
Fill the whirlpool to a water level at least 2″(5.1 cm) above the top of the highest jet.
NOTE: The water temperature in the whirlpool should not exceed 104° F (40° C). The heater will
automatically turn off as the water temperature approaches 104° F (40° C) and will remain off until the
water cools.
14. Operating Sequence
NOTE: A built-in heater automatically helps to maintain the water temperature when the whirlpool is
running, as long as the water temperature does not exceed 104° F (40° C). The heater will disengage at
higher temperatures.
IMPORTANT! Please refer to your Homeowners Guide for detailed instructions on the user keypad and
optional remote control.
Press the Power On/Off button to turn on the whirlpool. The whirlpool will start at medium flow.
Increase or decrease the water flow by pressing either the up or down arrow buttons on the keypad.
An indicator bar in the center of the keypad shows the water flow volume.
Adjust each jet for optimum air/water mixture. Turn the jet trim clockwise to reduce the air flow,
and counterclockwise to increase the air flow.
Press the heater button to turn the heater off and back on. When illuminated, the indicator light
shows that the water temperature will be maintained up to 104° F (40° C).
Press the Power On/Off button a second time to turn the whirlpool off.
NOTE: A built-in timer automatically stops the pump and motor after approximately 20 minutes of
operation.
15. Troubleshooting Procedures
This troubleshooting guide is for general aid only. A Kohler Authorized Service Representative or qualified
electrician should correct all electrical problems. For warranty service, contact your dealer or wholesale
distributor.

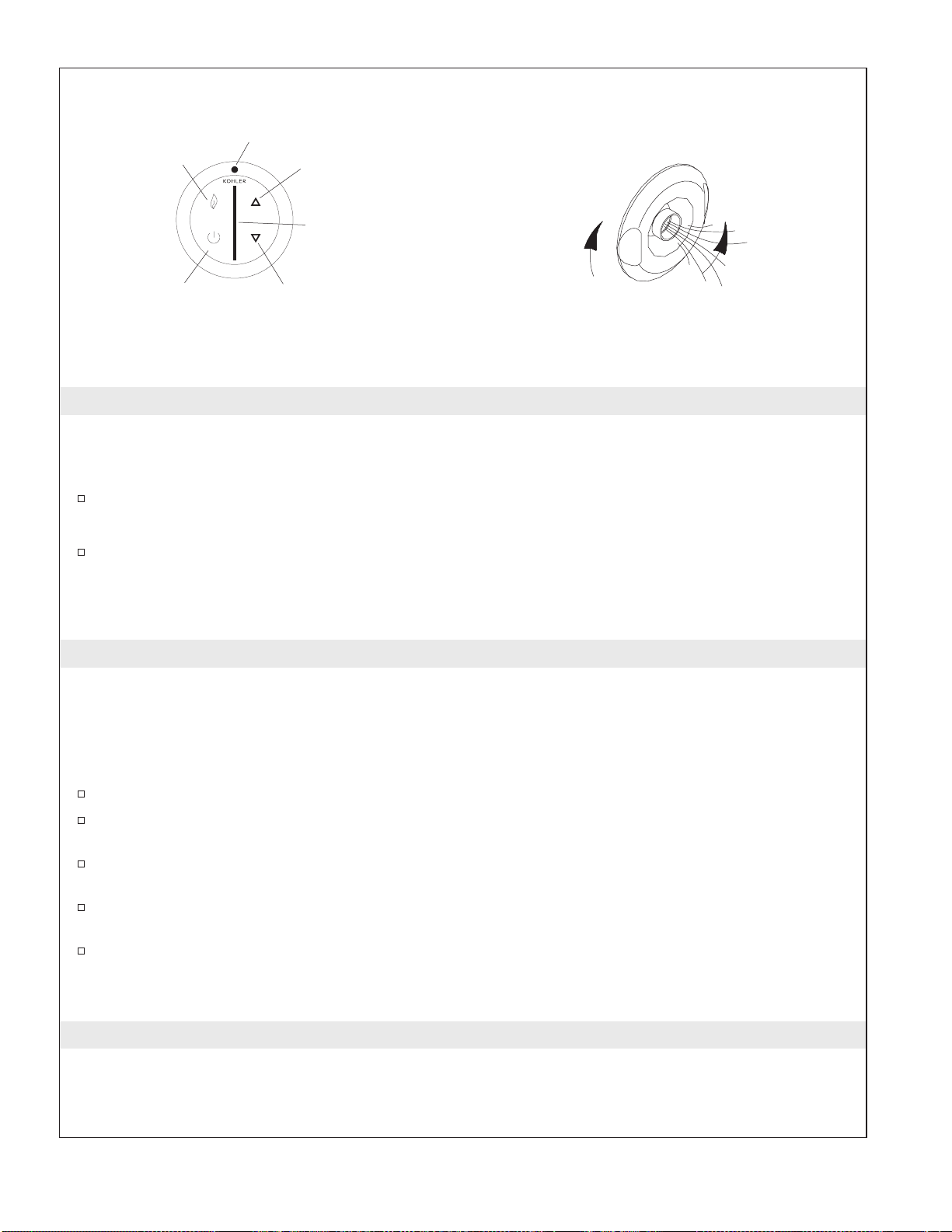

Indicator Bar -
Shows water
flow volume
Power On/Off
Heater On/Off Heater Indicator Light
Increases Flow
Decreases Flow
Lighted User Keypad
Turn the jet trim
clockwise to
decrease the flow.
Turn the jet trim
counterclockwise to
increase the flow.
Kohler Co. 11 1019484-2-C

Troubleshooting Procedures (cont.)
Troubleshooting the Whirlpool System
Symptoms Probable Causes Recommended Action
1. User keypad does not
illuminate when power button
is pressed or outer ring is
rotated.
A. No power to control. A. Check wiring and connect
power.
B. GFCI or ELCB tripped. B. Reset GFCI or ELCB.
C. Wiring harness from user
keypad to control is loose,
disconnected or damaged.
C. Check wiring for proper
connections. Replace wiring
harness if necessary.
D. User keypad does not work. D. Replace user keypad.
E. Control does not work. E. Replace control.
2. Motor starts, but all jets are not
functioning. A. Jet is closed. A. Rotate jet trim counterclockwise to open.
B. Jet not installed correctly. B. Reinstall jet; check for O-ring
damage.
C. Jets are blocked. C. Remove blockage.
3. User keypad is illuminated, but
does not respond to buttons or
outer ring.
A. Control program is locked. A. Reset GFCI or ELCB.
B. Wiring harness from user
keypad to control is loose,
disconnected or damaged.
B. Check wiring for proper
connections. Replace wiring
harness if necessary.
C. User keypad does not work. C. Replace user keypad.
D. Control does not work. D. Replace control.
4. User keypad indicator bar
keeps scanning at power-up. A. Control program is locked. A. Reset GFCI or ELCB.
B. Wiring harness from user
keypad to control is loose,
disconnected or damaged.
B. Check wiring for proper
connections. Replace wiring
harness if necessary.
C. User keypad does not work. C. Replace user keypad.
D. Control does not work. D. Replace control.
5. User keypad is illuminated, but
pump won’t start. A. Power cord from pump to control is loose, disconnected
or damaged.
A. Check wiring for proper
connections.
B. Pump does not work. B. Replace pump.
C. Control does not work. C. Replace control.
6. Motor runs but pump won’t
prime (cavitates). A. Pump is shimmed too high. A. Lower pump/control to subfloor level.
B. Small air leak at pump inlet. B. Securely tighten nut(s) on
intake side of pump.
C. Motor/pump does not work. C. Replace motor/pump.
D. Control does not work. D. Replace control.
7. Pump stops before 18 minutes. A. GFCI or ELCB tripped. A. Identify source of fault, and
correct. Reset GFCI or ELCB.
B. Suction is blocked. B. Remove obstruction.
C. Jets are blocked. C. Remove blockage.
D. Motor overheated and
protection device activated. D. Check for blockage at suction and/or jets. Remove blockage
and allow motor to cool.
8. Pump does not automatically
stop after 22 minutes. A. 20-minute timer inadvertently disabled. A. See service manual.
9. Pump won’t turn off when the
power button on user keypad
is pressed.
A. User keypad does not work. A. Replace user keypad.
1019484-2-C 12 Kohler Co.

Troubleshooting Procedures (cont.)
Symptoms Probable Causes Recommended Action
B. Control does not work. B. Replace control.
10. Pump operates but variable
speed feature does not work. A. Motor/pump does not work. A. Replace motor/pump.
B. Control does not work. B. Replace control.
11. Bath water cools while pump
is operating. A. Water temperature above 104° F (40° C). A. Allow bath water to cool.
B. Heater is turned off on user
keypad. B. Turn heater on.
C. Wiring from heater to control is
loose, disconnected or
damaged.
C. Check wiring for proper
connections.
D. Heater does not work. D. Replace heater.
E. Control does not work. E. Replace control.
12. Noisy operation. A. Pump banding straps have not
been cut. A. Cut pump banding straps with tin snips.
B. Dry or dislodged jet O-ring
(squeal). B. Remove jet, replace and lubricate O-ring, and reinstall
jet.
13. Remote control (if equipped)
does not work. A. Batteries improperly installed or dead. A. Replace batteries.
B. Antenna on wiring harness is
damaged. B. Replace wiring harness.
C. Remote control not
programmed correctly. C. See homeowners guide or service manual.
D. Remote control does not work. D. Replace remote control.
E. Control does not work. E. Replace control.
Kohler Co. 13 1019484-2-C

Guide d’installation
Baignoire à hydromassage en alcôve
Renseignements importants
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base devraient
toujours être observées, incluant ce qui suit :
DANGER : Risque d’électrocution. Raccorder uniquement à des circuits protégés par un Disjoncteur
de Fuite de Terre (GFCI) ou à un Disjoncteur de Mise à la Terre (ELCB).
Les matériaux de construction et le câblage doivent être posés loin de la pompe et des autres composants
conducteurs de chaleur de l’unité.
Installer de façon à permettre l’accès pour l’entretien.
Un connecteur à pression pour câbles marqué ″Terre/Masse″est fourni dans le compartiment de câblage.
Afin de réduire les risques de choc électrique, raccorder le connecteur à une borne de terre du panneau de
service électrique avec un câble en cuivre ayant la même dimension que le fil conducteur qui alimente cet
équipement.
Un connecteur à pression par câble est prévu à l’extérieur de la boîte de jonction de la pompe ou de la
commande de cet appareil afin de permettre la connexion entre l’appareil et toutes autres surfaces de métal
avoisinantes, tel que requis par les normes locales.
Une mise à la terre est requise. L’appareil doit être installé et mis à la terre par un représentant qualifié.
AVERTISSEMENT : Risque d’électrocution. Tous les raccords électriques devraient être réalisés par un
électricien agréé.
AVERTISSEMENT : Risque d’électrocution. Débrancher l’alimentation avant de procéder à l’entretien.
AVERTISSEMENT : Risque de blessures ou d’endommagement du matériel. Veuillez s’il vous plaît
lire avec attention toutes les instructions avant de commencer l’installation, y compris les conditions
suivantes:
AVIS : Respecter tous les codes de plomberie et électriques locaux.
Information sur le produit
Branchements électriques requis
Cette installation électrique doit avoir deux Disjoncteurs-Interrupteur de Fuite de Terre (GFCI) ou deux
Disjoncteurs mis à la Terre (ELCB). Les disjoncteurs GFCI ou le ELCB protègent contre un risque
d’électrocution. Raccorder la baignoire à hydromassage à une alimentation indépendante de 220/240 V, 20
A, 50/60 Hz.
Notices du produit
AVERTISSEMENT : Des modifications non approuvées pourraient provoquer un fonctionnement
dangereux ou un mauvais fonctionnement de la baignoire à hydromassage. Ne pas déplacer la
pompe d’hydromassage ou effectuer d’autres modifications au système d’hydromassage car celà
pourrait affecter les performances et la sécurité de la baignoire à hydromassage. Kohler Co. décline
toute responsabilité sous ses garanties quant à toutes blessures ou dommages causés par des
modifications non autorisées.
Kohler Co. Français-1 1019484-2-C

Information sur le produit (cont.)
Caractéristiques
Les composants comprennent une pompe, un chauffeau, un contrôle et un voyant lumineux (clavier de
l’utilisateur).
La pompe et la tuyauterie de la baignoire à hydromassage ont été assemblées en usine.
Connexions et accès pour l’entretien
S’assurer d’avoir suffisamment d’accès pour les connexions finales avant l’installation.
AVIS : Fournir un large accès non restraint de service à la pompe. Prévoir suffisamment d’accès pour
l’entretien futur de la pompe et des commandes. L’accès doit être situé tout près de la pompe. Étudier le
plan de raccordement qui accompagne la baignoire à hydromassage.
Sommaire
Renseignements importants ......................................................... 1
Information sur le produit ........................................................... 1
Branchements électriques requis ................................................... 1
Notices du produit .............................................................. 1
Caractéristiques ................................................................ 2
Connexions et accès pour l’entretien ................................................ 2
Merci d’avoir choisi la compagnie Kohler ............................................... 2
Avant de commencer .............................................................. 3
Outils et matériels ................................................................ 3
Préparer le site .................................................................. 4
Préparer le site .................................................................. 5
Préparer la baignoire à hydromassage ................................................. 5
Installer la baignoire à hydromassage .................................................. 6
Sectionner les sangles de retenue de la pompe .......................................... 6
Installer la plomberie .............................................................. 7
Faire les raccordements électriques ................................................... 7
Installer le kit de garniture de la baignoire à hydromassage .................................. 9
Tester la baignoire à hydromassage ................................................... 9
Compléter le mur fini ............................................................. 10
Compléter l’installation en béton ..................................................... 10
Nettoyage après installation ........................................................ 10
Confirmer le bon fonctionnement .................................................... 11
Séquence d’opération ............................................................. 11
Procédures de dépannage ......................................................... 12
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet
sont au verso. Merci encore d’avoir choisi la compagnie Kohler.
Kohler Co. Français-2 1019484-2-C

Avant de commencer
AVERTISSEMENT : Risque de blessure corporelle. Cette baignoire en fonte est très lourde. Obtenir
suffisament d’aide pour la soulever et la déplacer.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par la tuyauterie ou par la pompe ou utiliser la tuyauterie ou la pompe pour supporter la baignoire.
Nous recommandons cette baignoire à hydromassage pour une installation dans une alcôve.
Avant l’installation, inspecter la baignoire à hydromassage pour en déceler tout dommage.
Cette baignoire à hydromassage doit être installée sur un sol nivelé adéquat.
Outils et matériels
Silicone
d'étanchéité Mètre ruban Crayon à papier Cisaille de ferblantier Niveau à bulle
Lunettes de
protection Clé à griffes
• Outils conventionnels de menuiserie ou outils et
matériaux pour installation
• Bâche de protection
• Cales en métal
• 2 x 4
Plus :
1019484-2-C Français-3 Kohler Co.

1. Préparer le site
Construction en béton
AVIS : Un support adéquat doit être fourni. Consulter le guide du raccordement emballé avec la baignoire
à hydromassage pour les spécifications de préparation du sol.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par le rebord.
S’assurer que le sol constitue un support adéquat pour la baignoire à hydromassage et que le
plancher soit plat et nivelé.
Cette baignoire à hydromassage devrait être installée dans une alcôve (il est aussi possible
d’installer l’unité sur deux parois).
Installer un panneau d’accès pour un entretien futur de la pompe.
Construire des supports en brique ou béton. Si l’on installe sur deux parois, les renforts du côté de
la bride de la baignoire à hydromassage doivent avoir la même hauteur par rapport au dessus de la
bride.
Déterminer l’emplacement de la plomberie selon le plan de raccordement fourni. Boucher les
alimentations et vérifier s’il y a des fuites.
Brique
Baignoire
1/16"
(2 mm)
Carreau
Panneau de support
à carreau approuvé
Carreau
Panneau de support à
carreau approuvé Brique
Construire la paroi latérale à la
même hauteur par rapport à la bride.
Installer un panneau d'accès pour
l'entretien future de la pompe.
Installation sur deux parois
Installation dans une alcôve Panneau
d'accès
typique
Panneau
d'accès
typique
Kohler Co. Français-4 1019484-2-C

2. Préparer le site
Construction en bois
AVIS : Un support adéquat doit être fourni. Consulter le guide du raccordement emballé avec la baignoire
à hydromassage pour les spécifications de préparation du sol.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par le rebord.
S’assurer que le sol constitue un support adéquat pour la baignoire à hydromassage et que le
plancher soit plat et nivelé.
La baignoire à hydromassage devrait être installée dans une alcôve. Construire un cadre de montage
de 2x4 pour cette installation particulière selon l’information du plan de raccordement fourni avec la
baignoire à hydromassage.
Installer un panneau d’accès pour un entretien futur de la pompe.
Positionner la plomberie selon l’information du plan du raccordement. Boucher les alimentations et
vérifier s’il y a des fuites.
3. Préparer la baignoire à hydromassage
Installer le drain sur la baignoire à hydromassage selon les instructions du fabricant. Ne pas
connecter le siphon à ce moment.
Placer un chiffon propre ou matière similaire à la base de la baignoire à hydromassage. S’assurer de
ne pas rayer la surface de la baignoire à hydromassage.
Panneau
d'accès
typique
Construire un
cadrage de
montant de
2x4 en suivant
l'information
du plan de
raccordement.
Vérifier que le sous-
plancher offre un
support adéquat et qu'il
soit plat et nivelé.
Positionner la plomberie
de raccordement.
1019484-2-C Français-5 Kohler Co.

4. Installer la baignoire à hydromassage
AVERTISSEMENT : Risque de blessure corporelle. Cette baignoire à hydromassage en fonte est très
lourde. Obtenir suffisament d’aide pour la soulever et la déplacer.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par la tuyauterie ou par la pompe ou utiliser la tuyauterie ou la pompe pour supporter la baignoire.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire à hydromassage
par le rebord.
Mettre soigneusement la baignoire à hydromassage en place. Insérer la pièce de raccordement du
drain dans le siphon.
Niveler la baignoire à hydromassage à l’aide de cales métalliques sous ses pieds selon le besoin.
Vérifier le nivelage au long de la baignoire à hydromassage par le haut, et à travers le côté du drain.
Si les pieds ne sont pas accessibles par le côté ou par l’arrière, déplacer la baignoire à hydromassage
pour bien la câler. S’assurer que la baignoire à hydromassage repose sur les quatre pieds.
5. Sectionner les sangles de retenue de la pompe
IMPORTANT ! Cette étape est nécessaire pour que votre baignoire à hydromassage Kohler fonctionne
plus silencieusement.
Utiliser une cisaille pour couper les sangles de retenue de la pompe de la baignoire à hydromassage.
REMARQUE : Ne pas soulever la pompe à un niveau supérieur à celui d’avant avoir coupé les sangles de
retenue. Si la pompe est trop élevée, elle ne s’amorcera pas correctement. S’assurer que pieds d’isolation en
caoutchouc soient en place.
Pour réduire les bruits et vibrations émanant de la baignoire à hydromassage, s’assurer que la
pompe ne soit pas en contact direct des supports d’expédition après que les sangles aient été
sectionnées. Le contrôle de la pompe contient des pieds en caoutchouc isolant pour réduire le bruit
de la pompe.
Niveler à l'aide des cales en métal sous
les pieds de la baignoire.
Pompe
Harnais de
câblage électrique
Pieds en
caoutchouc isolant
Contrôle
Couper les sangles de
retenue de la pompe.
Kohler Co. Français-6 1019484-2-C

6. Installer la plomberie
ATTENTION : Risque d’endommagement du matériel. Assurer un joint étanche sur le drain de la
baignoire à hydromassage.
Connecter le drain à la trappe selon les instructions du fabricant.
AVIS : Un panneau d’accès facilitera une maintenance future.
Installer les valves du robinet conformément aux instructions du fabricant. Ne pas installer la bague
du robinet avant l’instruction de le faire. Ouvrir les alimentations d’eau chaude et froide et vérifier
qu’il n’y ait pas de fuites dans les connexions d’alimentation.
Laisser couler l’eau dans la baignoire à hydromassage et vérifier qu’il n’y ait pas de fuites dans les
raccords du drain.
7. Faire les raccordements électriques
REMARQUE : Le numéro de modèle de la baignoire à hydromassage se trouve sur l’étiquette près de la
pompe. Cette étiquette identifie les caractéristiques électriques nominales de la baignoire à hydromassage.
Toutes les baignoires à hydromassage sont équipées d’un boîtier de jonction électrique et ne
fonctionneront qu’avec du 220V/240V. 50/60Hz.
AVERTISSEMENT : Risque d’électrocution. Pour réduire les risques d’électrocution, connecter
proprement la pompe à un disjoncteur coupe-circuit (GFCI) ou à un coupe-circuit de fuite à la terre
(ELCB). Ceci constitue une mesure de protection additionnelle qui préviendra la possibilité
d’électrocution. Un circuit dédié de 220V/240V 20 A. (minimum) et 50/60Hz. est nécessaire.
AVERTISSEMENT : Risque d’électrocution. S’assurer que l’alimentation ait été débranchée avant
d’effectuer les procédures suivantes.
Les commandes de baignoire à hydromassage et de système ont été pré-câblées en usine. Un
électricien qualifié devrait faire la connexion de routine à la boîte de jonction.
Connecter le service au boîtier de jonction. La boîte de jonction contient des câbles bleus, marrons et
verts à rayures jaunes, ainsi qu’une cosse de mise à la terre.
Fournir un équipement conducteur à la terre séparé pour la borne de la terre à l’intérieur du boîtier
de jonction. Le conducteur de mise à la terre ne doit pas être connecté à un conducteur électrique.
Suivre tous les codes électriques locaux. Raccorder selon les codes nationaux et locaux.
Un harnais a été pré-câblé en usine, permettant la communication entre le clavier, toutes les
caractéristiques, et le contrôle. Pas de câblage supplémentaire ne sera nécessaire, mais s’assurer que
tous les câbles soient bien connectés.
Terre (vert avec
rayures jaunes)
Alimentation
60 Hz 50 Hz Depuis le Contrôle
L1 L1 Marron
L2 N Bleu
L'électricien doit
prévoir un
réducteur de
tension appropriée.
La boîte de jonction doit
être connectée selon
l'illustration. Raccorder en accord avec les
codes nationaux et locaux.
Câbles
connecteurs
Depuis le contrôle
Marron
Chauffeau (modèles
peuvent varier) de style
T (illustré) ou en ligne
(non illustré)
Cordon du chauffeau
électrique
Câblage
électrique
Boîte de
jonction Contrôle
Câble de
la pompe
électrique
Bleu
1019484-2-C Français-7 Kohler Co.
