Kohler K-2443 User manual

Installation Guide
Wall-Mount Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2443
1070285-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

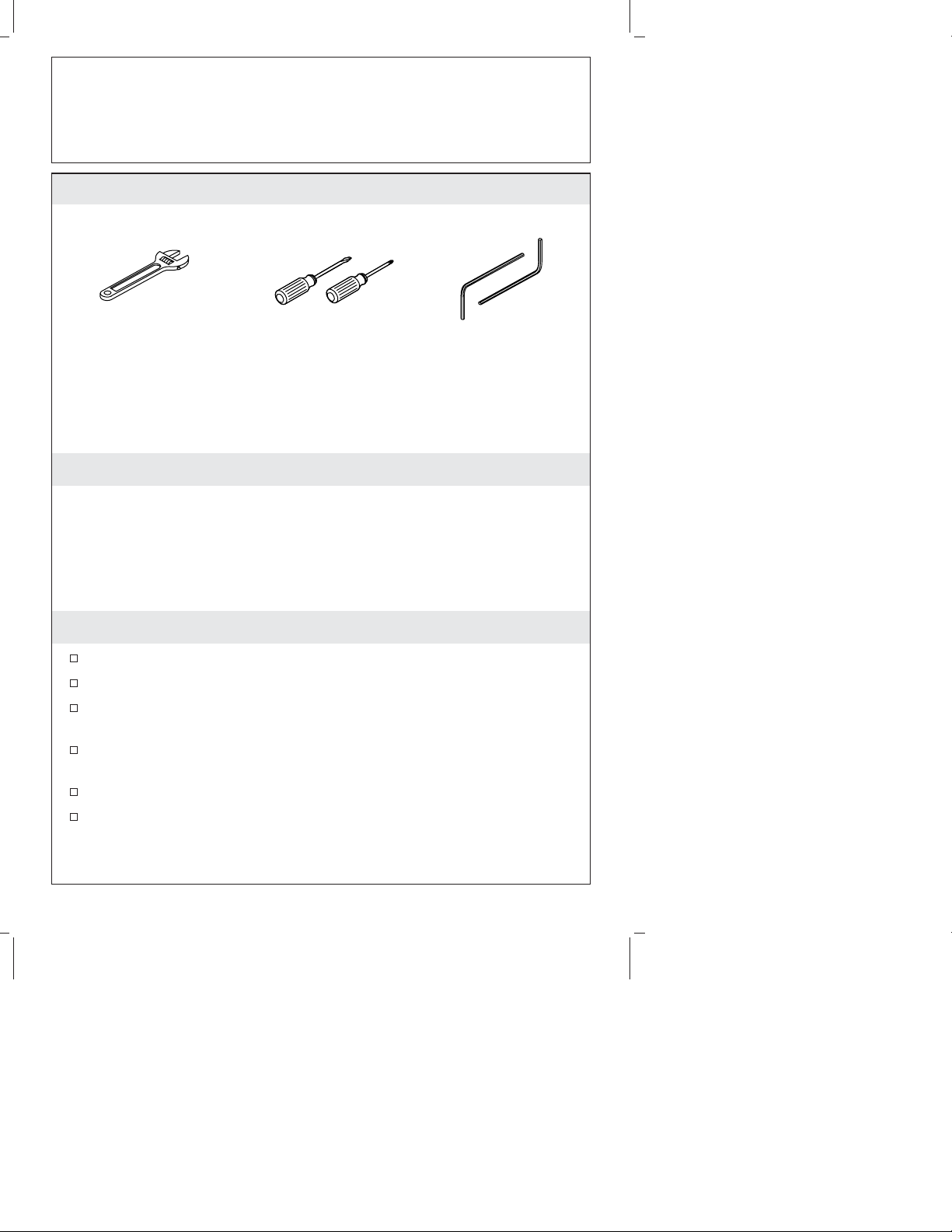

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the supply tubing for damage. Replace as necessary.
Clean the mounting surface where the faucet and handle will be
placed to remove any grease, oil, or debris.
This faucet is for use on a single-hole mounting surface.
For new installations, install the faucet and handle to the
cabinet/shelf before attaching the product to the wall.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Screwdrivers Hex
Wrenches
Adjustable
Wrench
1070285-2-B 2 Kohler Co.

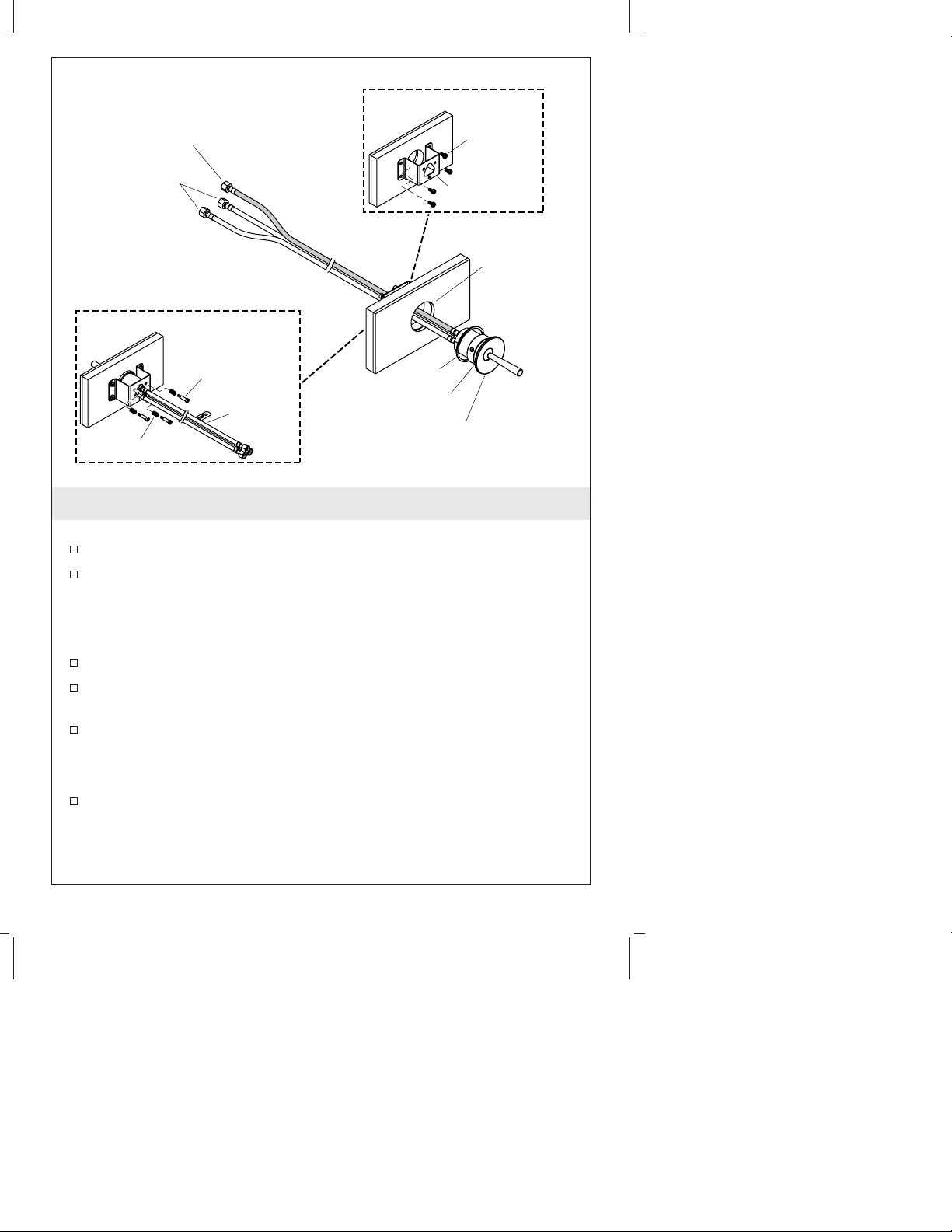

1. Install the Handle
Install the Bracket (1)
Open the cabinet/shelf access panel.
Attach the bracket around the valve opening with four hexhead
screws, as shown. Do not fully tighten the hexhead screws at this
time.
Insert the Handle Assembly (2)
Ensure the gasket is set in the groove of the handle assembly.
From the front of the cabinet/shelf, feed the hoses of the handle
assembly through the valve opening and bracket.
Position the handle assembly against the valve opening with the
outlet hose positioned above the supply hoses.
Secure the Handle Assembly (3)
Slide a spring over each of the three shoulder screws.
NOTE: If necessary, slightly adjust the bracket to enable the
shoulder screws to pass through the mounting holes on the bracket
and to properly seat the bracket on the valve body.
Gasket
(3)
Spring
Shoulder
Screw
Outlet
Hose
(1)
Hexhead
Screws
Bracket
Groove
Handle
Assembly
(2)
Valve
Opening
Outlet Hose
Supply Hoses
Kohler Co. 3 1070285-2-B

Install the Handle (cont.)
Insert and securely tighten each shoulder screw with spring
through the mounting holes on the bracket and into the handle
assembly.
Fully tighten the hexhead screws on the bracket.
1070285-2-B 4 Kohler Co.

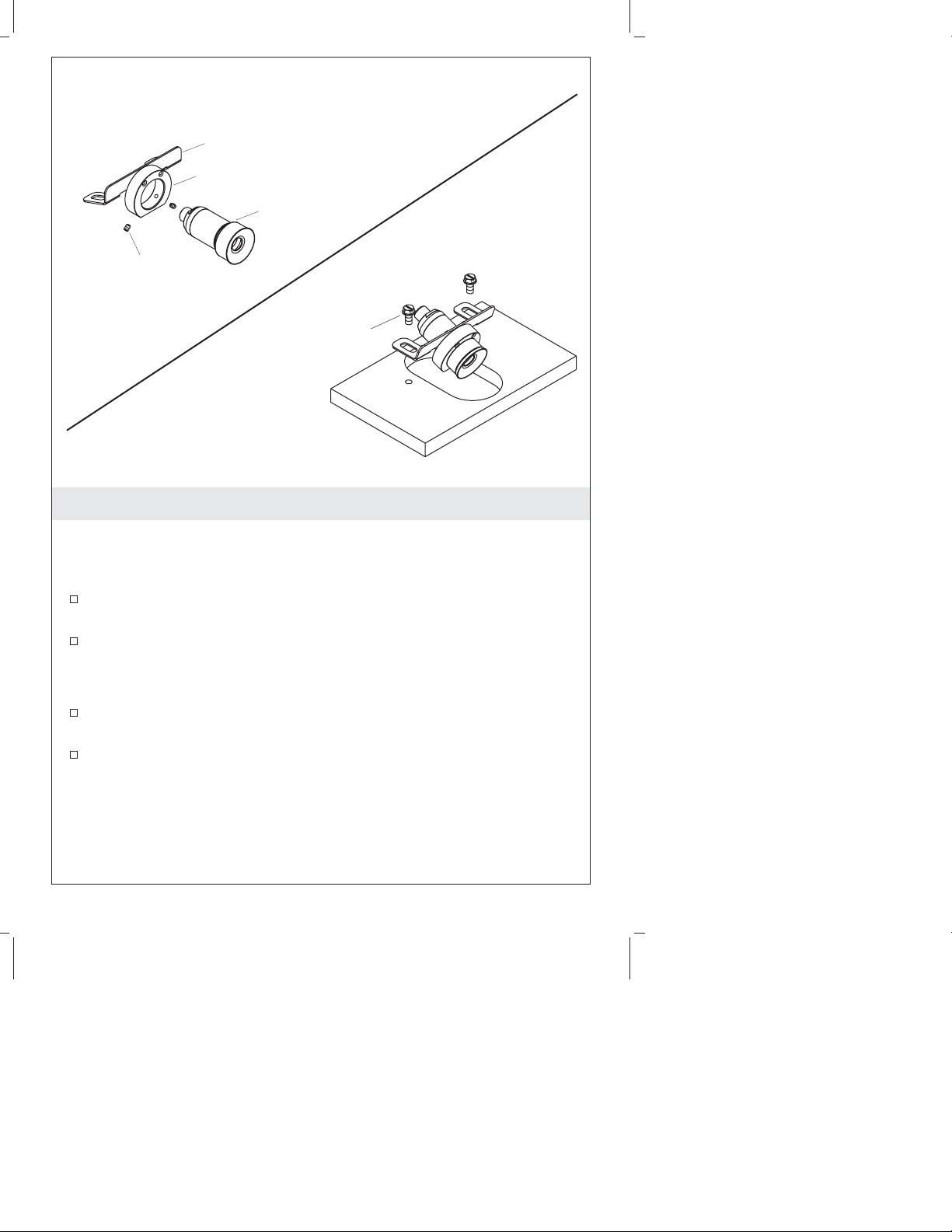

2. Install the Spout
IMPORTANT! Use care when installing the spout to avoid
scratching the finish.
Assemble the Spout
Insert the spout into the bracket until the flange is flush against
the sleeve.
Securely tighten the setscrews into the sleeve to attach the spout
to the bracket.
Secure the Spout
Insert the assembled spout into the outlet port of the
cabinet/shelf.
Secure the assembled spout to the cabinet/shelf with two
hexhead screws.
Setscrew
Spout
Flange
Sleeve
Bracket
Hexhead
Screw
Assemble the Spout
Secure the Spout
Kohler Co. 5 1070285-2-B

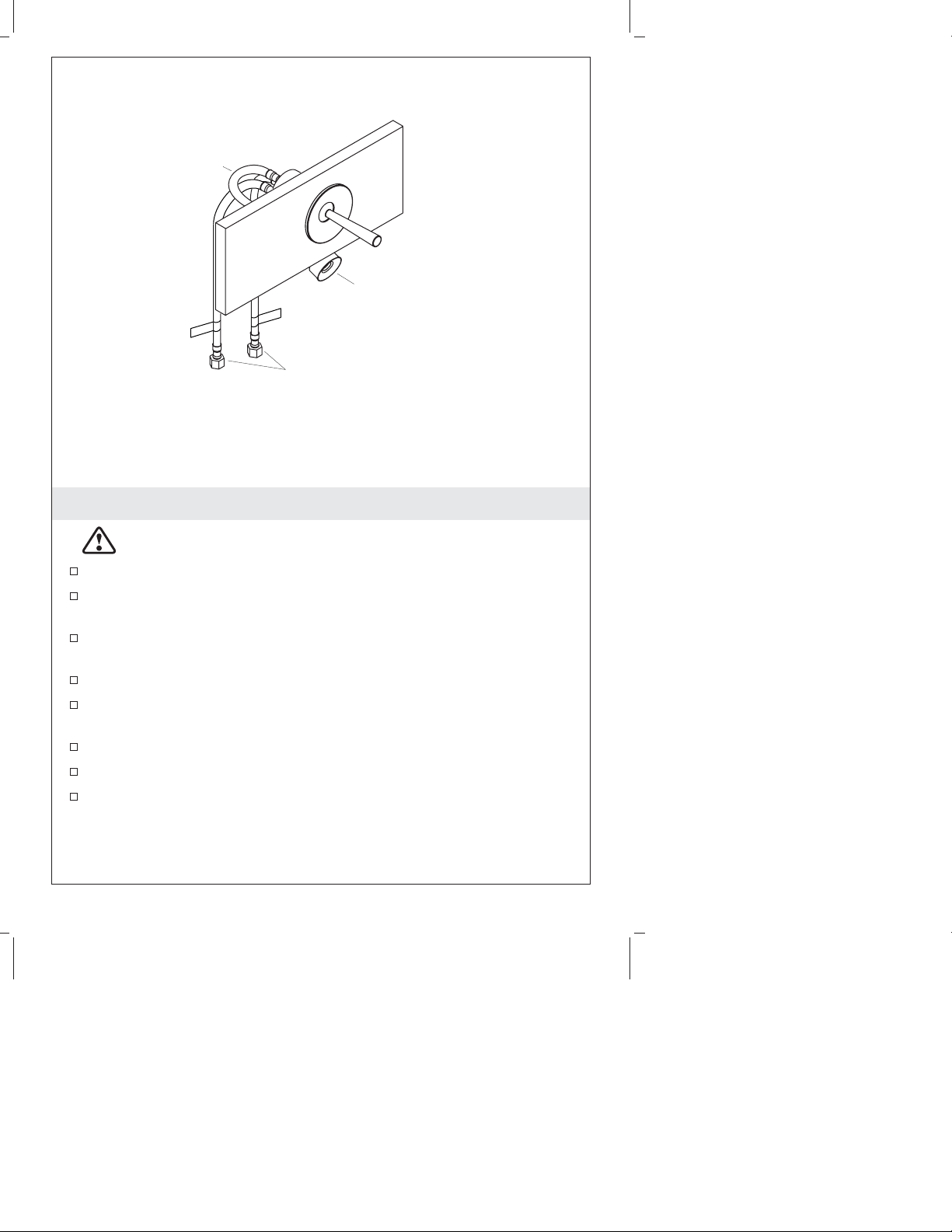

3. Complete the Installation
CAUTION: Risk of Product Damage. Do not overtighten the
connections.
Attach the outlet hose to the back of the spout.
Connect the supply hose marked with the ″COLD″label to the
cold supply.
Connect the supply hose marked with the ″HOT″label to the hot
supply.
Tighten all connections.
Close and mount the cabinet/shelf according to the
manufacturer’s instructions.
Turn on the water supplies.
Check for leaks, then turn the water on with the lever handle.
Ensure the stream of water hits the vessel as specified by the
vessel manufacturer’s instructions. If the steam of water needs
adjustment, proceed to the ″Adjust the Water Stream″section.
HOT
COLD
Spout
Attach supply
hoses to supplies.
Attach outlet
hose to spout.
1070285-2-B 6 Kohler Co.

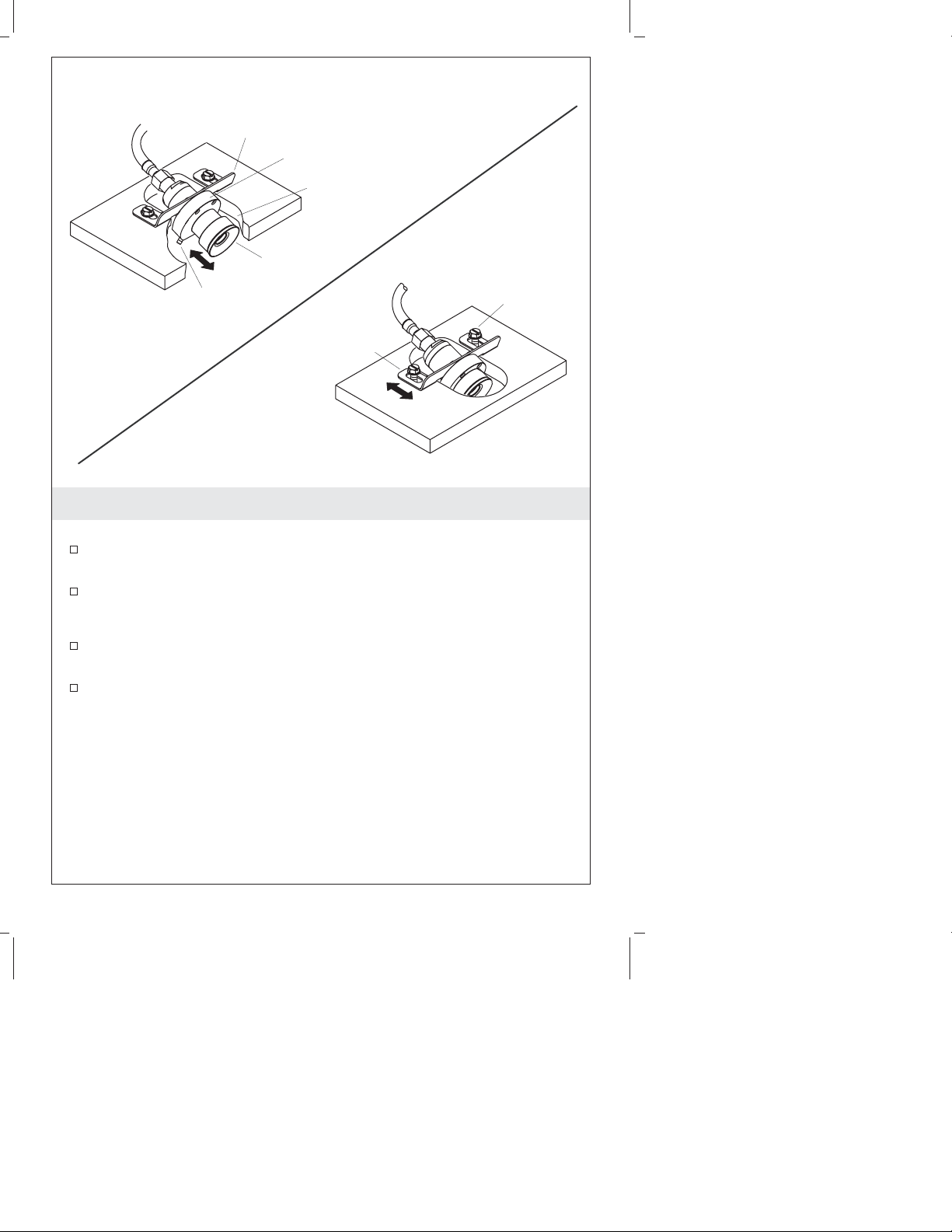

4. Adjust the Water Stream
Option 1
Loosen the setscrews in the sleeve of the bracket to allow the
spout to slide forward in the outlet port.
Retighten the setscrews.
Option 2
Loosen the hexhead screws on the bracket to allow the bracket to
slide up or down against the cabinet/shelf.
Retighten the hexhead screws.
Setscrew
Spout
Sleeve
Bracket
Hexhead
Screw
Bracket
Outlet Port
Option 2
Option 1
Kohler Co. 7 1070285-2-B

Guide d’installation
Robinet de lavabo à montage mural
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspecter si la tuyauterie d’alimentation est endommagée.
Remplacer si nécessaire.
Nettoyer la surface de fixation où le robinet et la poignée seront
placés pour retirer toute graisse, huile ou débris.
Ce robinet est conçu pour une surface de fixation à un orifice.
Pour de nouvelles installations, installer le robinet et la poignée
au meuble/étagère avant d’attacher le produit au mur.
Tournevis Clés
hexagonales
Clé à molette
Kohler Co. Français-1 1070285-2-B

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1070285-2-B

1. Installer la poignée
Installer le support (1)
Ouvrir le panneau d’accès du meuble/étagère.
Attacher le support autour de l’ouverture de la valve avec quatre
vis à tête hexagonale, tel qu’illustré. Ne pas complètement serrer
les vis à tête hexagonale pour le moment.
Insérer l’ensemble de poignée (2)
S’assurer que le joint repose dans la rainure de l’ensemble de
poignée.
De l’avant du meuble/étagère, passer les tuyaux de l’ensemble de
poignée dans l’ouverture de valve et le support.
Positionner l’ensemble de poignée contre l’ouverture de valve
avec letuyau de sortie positionné au-dessus des tuyaux
d’alimentation.
Sécuriser l’ensemble de poignée (3)
Glisser un ressort au-dessus des trois vis.
Joint
(3)
Ressort
Vis en
coude
Tuyau
sortie
(1) Vis à tête
hexagonale
Support
Rainure
Ensemble
de poignée
(2)
Ouverture
de valve
Tuyau sortie
Flexibles
d'alimentation
1070285-2-B Français-3 Kohler Co.

Installer la poignée (cont.)
REMARQUE : Si nécessaire, ajuster légèrement le support pour
permettre aux vis en coude de passer dans les orifices de fixation
sur le support et de proprement reposer le support sur le corps de
valve.
Insérer et bien serrer chaque vis en coude avec un ressort dans les
orifices de fixation sur le support et dans l’ensemble de poignée.
Serrer complètement les vis à tête hexagonale sur le support.
Kohler Co. Français-4 1070285-2-B

2. Installer le bec
IMPORTANT ! Travailler avec soin lors de l’installation du bec, pour
ne pas en endommager sa finition.
Assembler le bec
Insérer le bec dans le support jusqu’à ce que la bride soit à égalité
contre le manchon.
Bien serrer les vis de retenue dans le manchon pour attacher le
bec au support.
Sécuriser le bec
Insérer le bec assemblé dans le port de sortie du meuble/étagère.
Sécuriser le bec assemblé au meuble/étagère avec deux vis à tête
hexagonale.
Vis de
retenue
Bride
de bec
Manchon
Support
Vis à tête
hexagonale
Assembler le bec
Sécuriser le bec
1070285-2-B Français-5 Kohler Co.

3. Compléter l’installation
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les raccords.
Attacher le tuyau de sortie à l’arrière du bec.
Connecter le tuyau d’alimentation marqué ″FROID″à
l’alimentation d’eau froide.
Connecter le tuyau d’alimentation marqué ″CHAUD″à
l’alimentation d’eau chaude.
Serrer toutes les connexions.
Fermer et monter le meuble/étagère selon les instructions du
fabricant.
Ouvrir les alimentations d’eau.
Vérifier s’il y a des fuites, puis ouvrir l’eau avec la poignée.
S’assurer que le jet d’eau atteigne la vasque tel que spécifié par
les instructtions du fabricant. Si le jet d’eau a besoin d’être ajusté,
procéder à la section ″Ajuster le jet d’eau″.
HOT
COLD
Bec
Attacher le tuyau
de sortie au bec.
Attacher des tuyaux d'alimentation
aux alimentations.
Kohler Co. Français-6 1070285-2-B

4. Ajuster le courant d’eau
Option 1
Desserrer les vis de retenue dans le manchon du support afin de
permettre au bec de glisser vers l’avant dans le port de sortie.
Resserrer les vis de retenue.
Option 2
Desserrer les vis à tête hexagonale sur le support afin de
permettre au support de glisser vers le haut ou le bas contre le
meuble/étagère.
Resserrer les vis à tête hexagonale.
Vis de
retenue
Bec
Manchon
Support
Vis tête
hexagonale
Support
Port de
sortie
Option 2
Option 1
1070285-2-B Français-7 Kohler Co.

Guía de instalación
Grifería de montaje a la pared para lavabo
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise las tuberías de suministro para asegurarse que no estén
dañadas. Reemplace según sea necesario.
Limpie la superficie de montaje donde se colocarán la grifería y la
manija para eliminar la grasa, el aceite o la suciedad.
Esta grifería está diseñada para instalarse en superficies de
montaje de un solo orificio.
Para instalaciones nuevas, instale la grifería y la manija en el
gabinete/estante antes de instalar el producto a la pared.
Destornilladores Llaves
hexagonales
Llave
ajustable
Kohler Co. Español-1 1070285-2-B

Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
1070285-2-B Español-2 Kohler Co.

1. Instale la manija
Instale el soporte (1)
Abra el panel de acceso del gabinete/estante.
Monte el soporte alrededor de la abertura de la válvula con
cuatro tornillos de cabeza hexagonal, como se muestra. Aún no
apriete completamente los tornillos de cabeza hexagonal.
Inserte el montaje de la manija (2)
Asegúrese de que el empaque esté en su lugar en la ranura del
montaje de la manija.
Desde el frente del gabinete/estante, pase las mangueras del
montaje de la manija a través de la abertura de la válvula y el
soporte.
Coloque el montaje de la manija contra la abertura de la válvula
con la manguera de salida colocada arriba de las mangueras de
suministro.
Asegure el montaje de la manija (3)
Deslice un resorte en cada uno de los tres tornillos de reborde.
Empaque
(3)
Resorte
Tornillo de
reborde
Manguera
de salida
(1) Tornillos
de cabeza
hexagonal
Soporte
Ranura
Montaje de
manija
(2)
Abertura de
la válvula
Manguera
de salida
Mangueras
de suministro
Kohler Co. Español-3 1070285-2-B

Instale la manija (cont.)
NOTA: Si es necesario, ajuste ligeramente el soporte para permitir
que los tornillos de reborde pasen a través de los orificios de
montaje en el soporte y asentar correctamente el soporte en el
cuerpo de la válvula.
Inserte y apriete bien cada tornillo de reborde con el resorte a
través de los orificios de montaje del soporte y dentro del montaje
de la manija.
Apriete completamente los tornillos de cabeza hexagonal en el
soporte.
1070285-2-B Español-4 Kohler Co.

2. Instale el surtidor
¡IMPORTANTE! Tenga cuidado al instalar el surtidor para evitar
dañar el acabado.
Ensamble el surtidor
Inserte el surtidor en el soporte hasta que la brida quede al ras
contra la manga.
Apriete con seguridad los tornillos de fijación en la manga para
fijar el surtidor al soporte.
Asegure el surtidor
Inserte el surtidor ensamblado en el puerto de entrada del
gabinete/estante.
Fije el surtidor ensamblado al gabinete/estante con dos tornillos
de cabeza hexagonal.
Tornillo de
fijación
Brida del
surtidor
Manga
Soporte
Tornillo de
cabeza
hexagonal
Ensamble el surtidor
Asegure el surtidor
Kohler Co. Español-5 1070285-2-B

3. Termine la instalación
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado las conexiones.
Conecte la manguera de salida en la parte posterior del surtidor.
Conecte la manguera de suministro identificada con la etiqueta
″COLD″al suministro de agua fría.
Conecte la manguera de suministro identificada con la etiqueta
″HOT″al suministro de agua caliente.
Apriete todas las conexiones.
Cierre e instale el gabinete/estante conforme a las instrucciones
del fabricante.
Abra los suministros de agua.
Verifique que no haya fugas, luego abra el agua con la manija de
palanca.
Asegúrese de que el chorro de agua llegue al lavabo vessel como
se especifica en las instrucciones del fabricante del lavabo vessel.
Si es necesario ajustar el chorro de agua, consulte la sección
″Ajuste el chorro de agua″.
HOT
COLD
Surtidor
Conecte la manguera de
salida al surtidor.
Conecte las mangueras de
suministro a los suministros.
1070285-2-B Español-6 Kohler Co.
