Kohler K-11608 User manual

Installation Guide
Two-Handle Bath/Shower Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-11608 K-11638
113725-2-AB

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

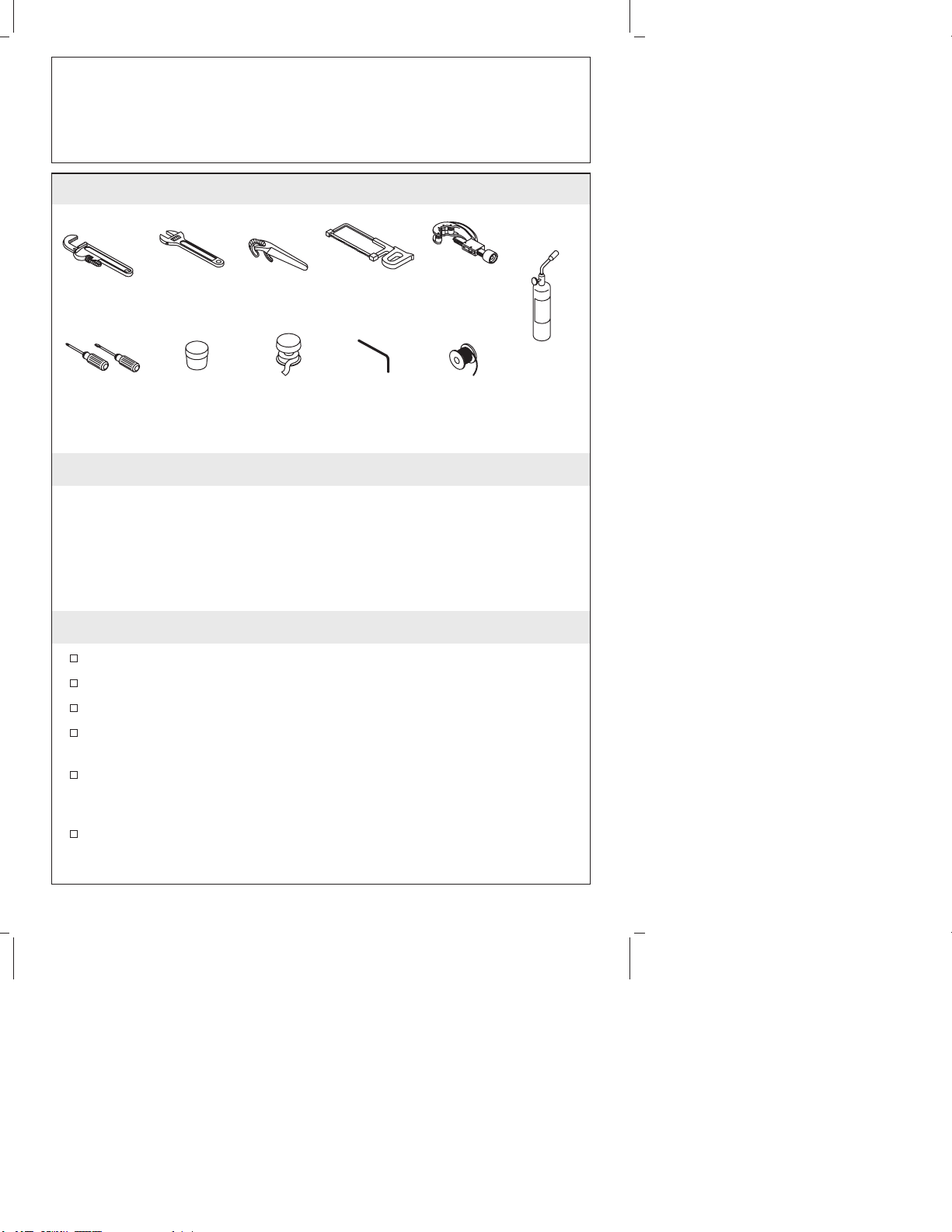

Tools and Materials
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Shut off the main water supply.
Do not remove the thread protectors until instructed to.
Before installation, unpack the components and inspect them for
damage. Return the components to the carton until you are ready
to install.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Pipe
Wrench Adjustable Wrench Strap Wrench Hacksaw or Tubing Cutter
Propane
Torch
SolderHex
Wrench
Thread
Sealant
Plumbers
Putty
Assorted
Screwdrivers
113725-2-AB 2 Kohler Co.

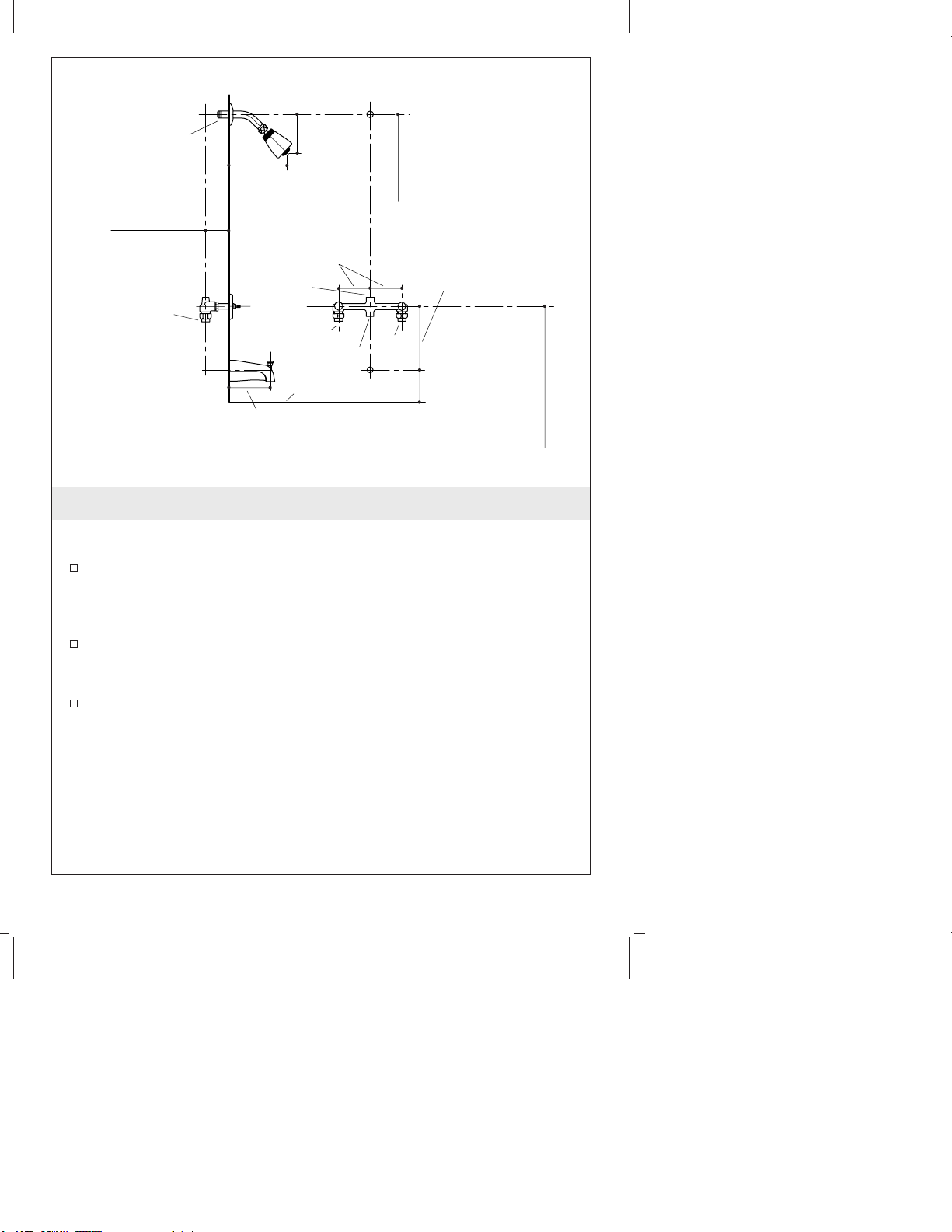

1. Prepare for Installation
NOTE: For bath-only and shower-only installations, seal the unused
outlet with the plug provided.
When the trim will include a slip-fit bath spout, 1/2″tubing must
extend 1-1/2″(3.8 cm) minimum to 2-7/8″(7.3 cm) maximum
beyond the finished wall at the bath spout location.
When the bath spout is threaded, the nipple must extend 3-7/8″
(9.8 cm) beyond the finished wall at the bath spout location.
Determine the installation location of the valve and install
support framing as needed.
1/2" Pipe
1/2" Pipe 4-1/2"
(11.4 cm)
6-3/4"
(17.1 cm)
3-1/2" (8.9 cm) Max.
4-7/8"
(12.4 cm)
1/2"
Cold
8" (20.3 cm)
(Bath/Shower)
4" (10.2 cm)
(Bath Only)
1/2" Hot
72" (182.9 cm) -
78" (198.1 cm) To
Floor (Typical)
2" (5.1 cm) Min.
1/2" Pipe
4" (10.2 cm)
1/2" Pipe
Top of Rim
4"
(10.2 cm)
48" (121.9 cm) to
Floor (Shower Only)
Kohler Co. 3 113725-2-AB

2. Install the Yoke
NOTE: The yoke has two-sided pipe adapters that can be reversed
for use with either 1/2” pipe or copper tubing.
Connect the water supply lines to the supply yoke so the
installed water supplies will be between 2″(2.5 cm) and 3-1/2”
(8.9 cm) from the finished wall.
3. Install the Valve - Ceiling Installations
IMPORTANT! Perform these steps for ceiling installations only.
Remove the aspirator, plaster guards, and valve units from the
yoke.
Turn the yoke upside down.
Install the aspirator into the bath outlet of the yoke.
Reinstall the valve units, being sure to install the gray-stemmed
valve on the right side. The ″D″on the valve must point
downward.
Reinstall the plaster guards.
Finished
Wall
Adapter
2" (5.1 cm) Min
3-1/2"
(8.9 cm) Max
1/2"
Piping
Valve Stem
Aspirator
Off Position
Yoke
Plaster
Guard
Bath
Outlet
113725-2-AB 4 Kohler Co.

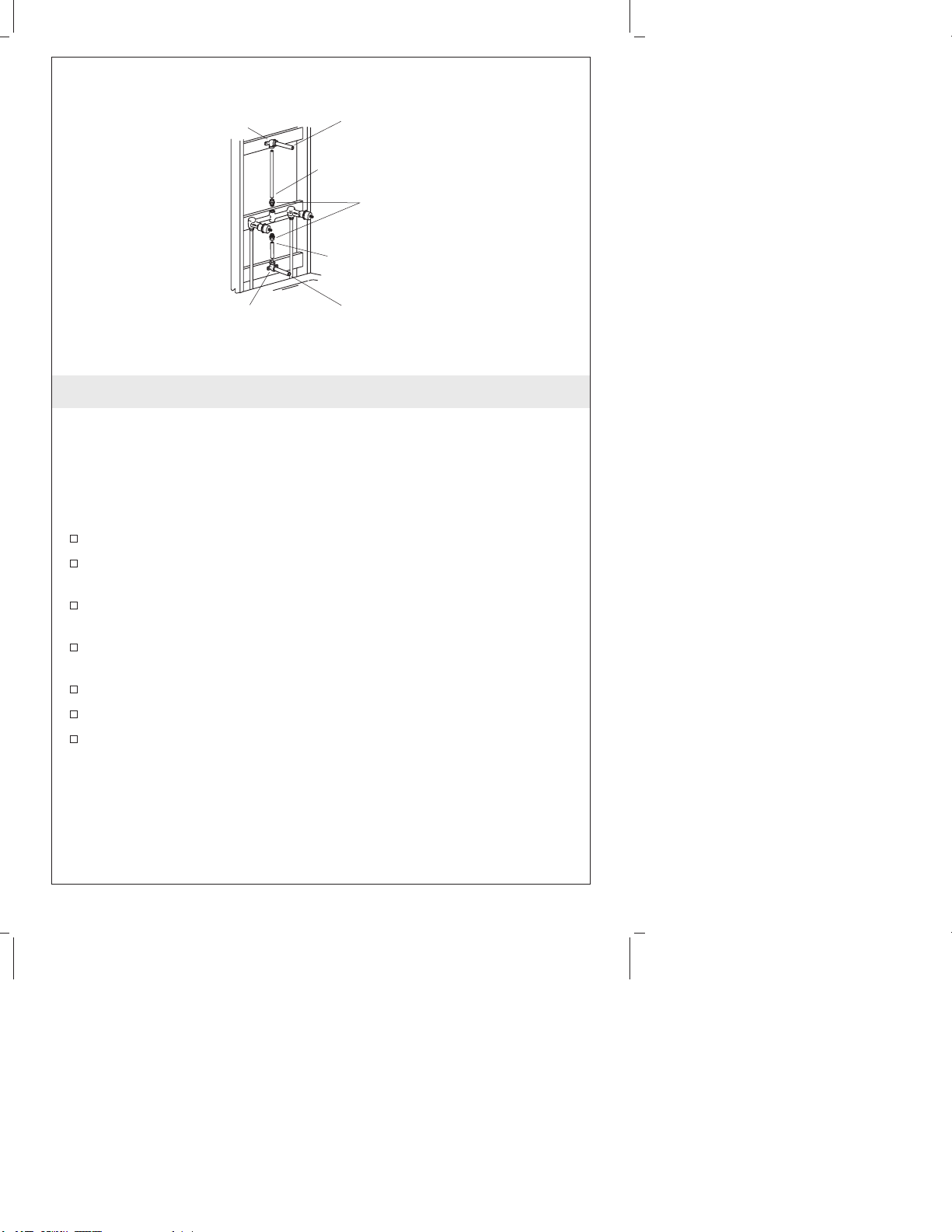

4. Complete the Valve Installation
NOTE: This section applies to all valve installation styles.
IMPORTANT! For bath-only or shower-only installations: Remove
and discard the aspirator. Apply thread sealant to a plug and install
it into the yoke in place of the shower or bath piping.
IMPORTANT! Use thread sealant on all threaded connections.
Plumb using 1/2″copper tubing, elbows, and adapters.
Secure the bath and/or shower piping to the support framing and
install temporary nipples.
If a slip-fit spout will be installed, the temporary nipple should
extend at least 6″(15.2 cm) beyond the finished wall.
If the valve and aspirator were removed for soldering, reinstall
them.
Install caps on the temporary nipples.
Turn on the hot and cold water supplies, and check for leaks.
Turn the valve off.
Elbow
Elbow
Adapters
1/2" Copper
Tubing
1/2" Copper
Tubing
Temporary
Nipple
Temporary
Nipple
Kohler Co. 5 113725-2-AB

5. Install the Handles
Complete the finished wall.
Remove and discard the plaster guards.
Apply a ring of plumbers putty or other sealant around the edge
of the escutcheons according to the manufacturer’s instructions.
Install the escutcheons over the threaded sleeves.
Align the escutcheons on the wall.
Turn the threaded sleeves into the valve bodies.
Carefully remove any excess putty or sealant from around the
escutcheons.
Install the handles.
Escutcheon
Threaded
Sleeve
Handle
Screw
Plug Button
Valve
Body
113725-2-AB 6 Kohler Co.

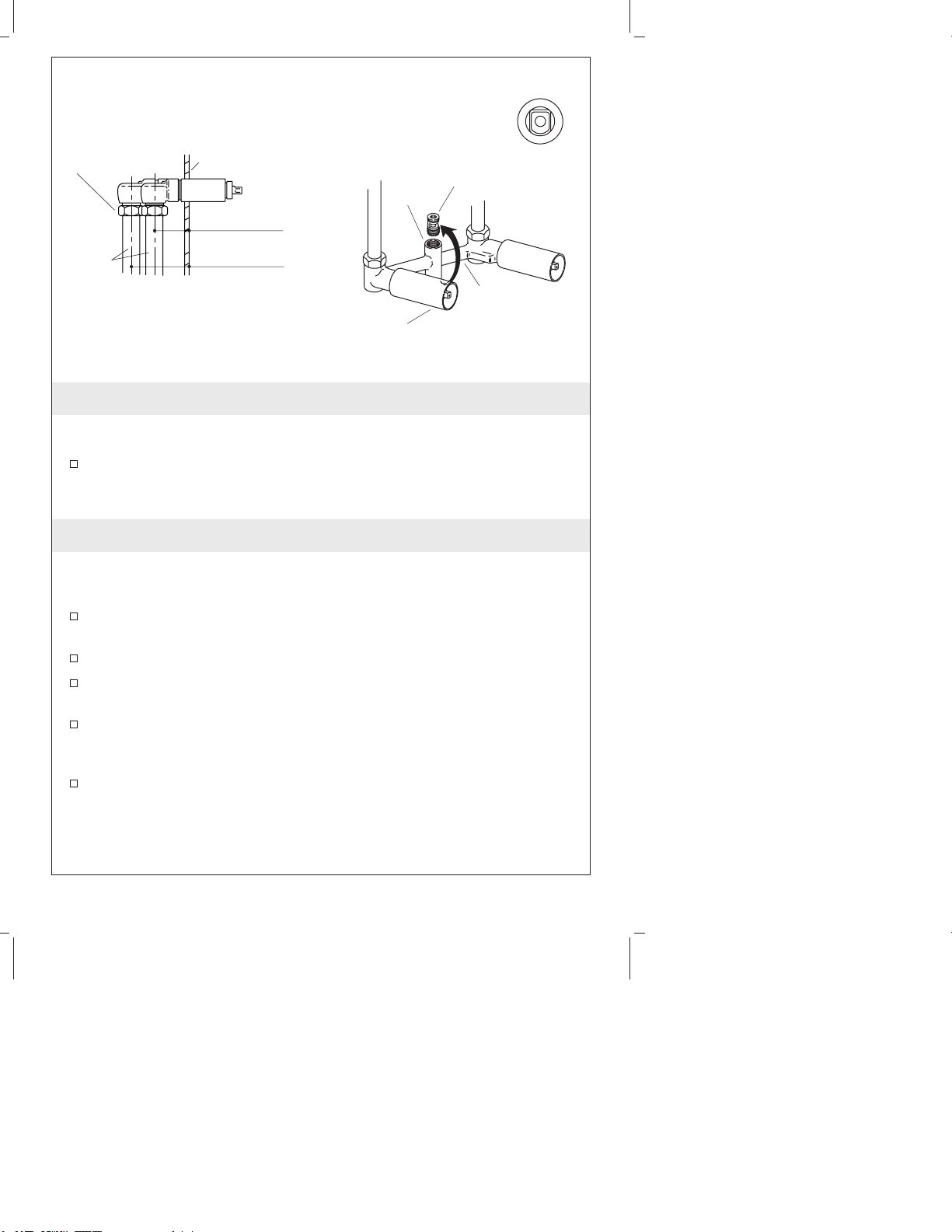

6. Install the Spout
Threaded Spout Installation
Remove the temporary nipple.
Apply thread sealant to the 1/2″nipple threads on both ends.
Install a 1/2″nipple to extend 3-7/8″(9.8 cm) beyond the
finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
of the spout according to the manufacturer’s instructions.
Carefully tighten the spout with a clean strap wrench and remove
all excess putty.
Flush hot and cold water through the spout for one minute.
Slip-Fit Spout Installation
Remove the temporary nipple.
Apply thread sealant and install a 1/2″copper tube so it extends
1-1/2″(3.8 cm) to 2-7/8″(7.3 cm) beyond the finished wall.
Deburr the copper tubing.
Loosen the setscrew with a 5/32″hex wrench.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Install the spout and carefully retighten the setscrew. Do not
overtighten the setscrew.
Remove all excess putty.
Nipple
Apply plumbers
putty.
3-7/8"
(9.8 cm)
Threaded Spouts
Slip-Fit
Spouts
1-1/2"
(3.8 cm) -
2-7/8"
(7.3 cm)
5/32" Hex Wrench
Setscrew
Copper
Tube
Apply
plumbers
putty.
Slip-Fit Spouts
Kohler Co. 7 113725-2-AB

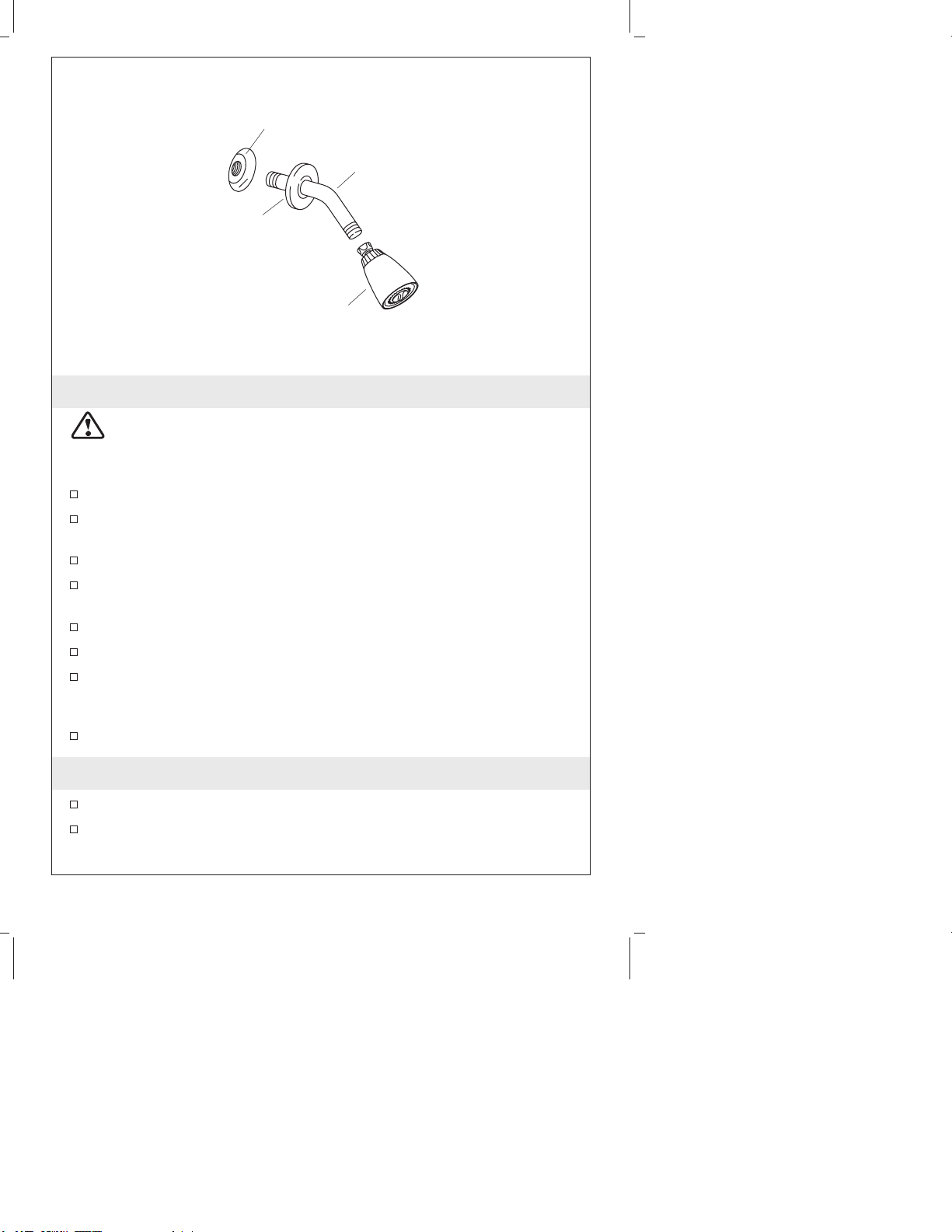

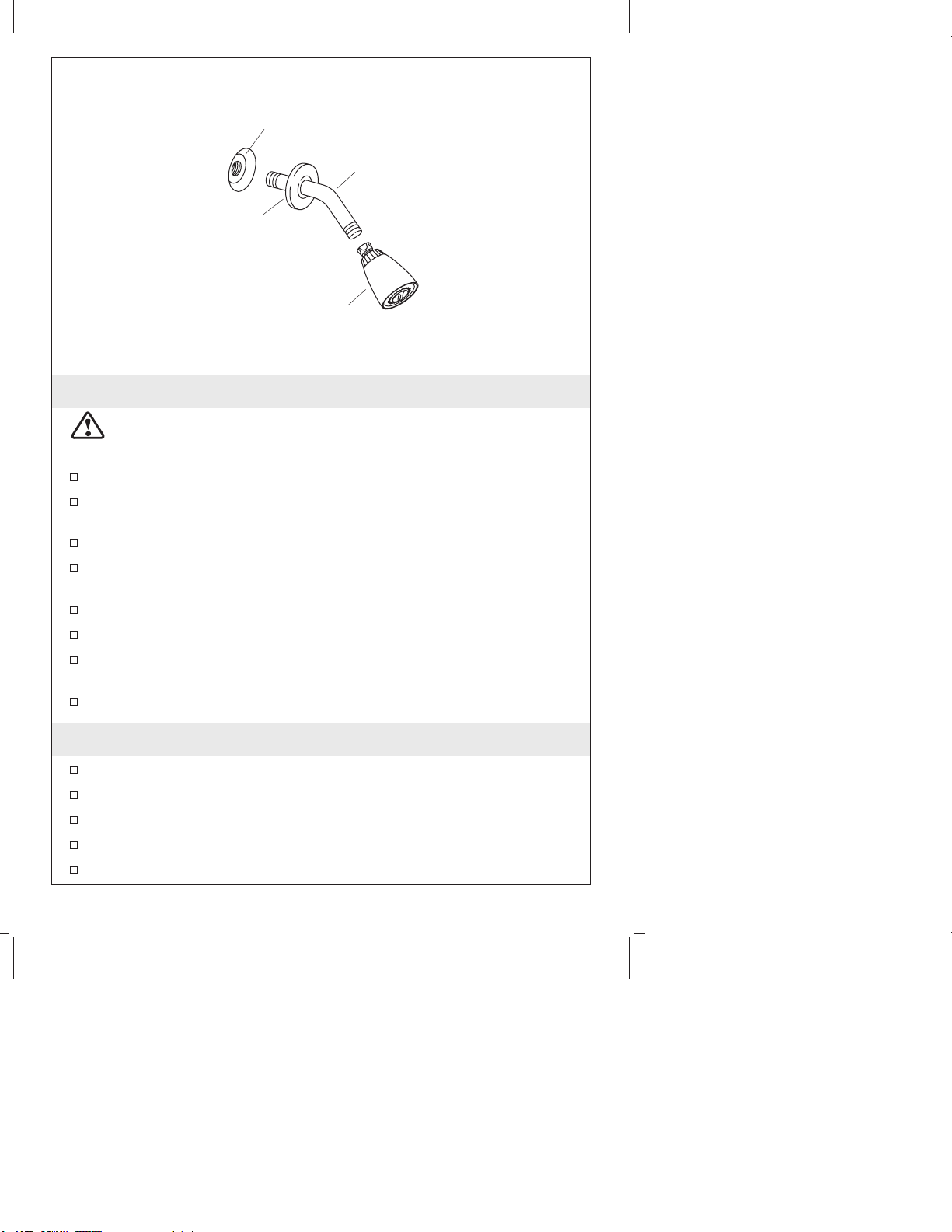

7. Install the Showerhead
CAUTION: Risk of product damage. To avoid plugging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple.
Apply a bead of plumbers putty or other sealant to the
escutcheon according to the manufacturer’s instructions.
Slide the escutcheon over the shower arm.
Apply thread sealant on the shower arm threads and thread the
shower arm into the elbow.
Tighten with a clean strap wrench. Do not overtighten.
Flush the system for one minute.
Apply thread sealant to the shower arm threads, and thread the
showerhead onto the shower arm. Tighten securely.
Remove all excess putty.
8. Complete the Installation
Make sure all the connections are tight.
Open the drain.
Turn on the main water supply and check for leaks.
Open the hot and cold valves and check for leaks.
Run the water for about a minute and turn off.
Shower Elbow
Apply plumbers
putty.
Shower Arm
Showerhead
113725-2-AB 8 Kohler Co.

Guide d’installation
Robinet baignoire/douche à deux poignées
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Ne pas retirer les protecteurs de filetage avant l’instruction de le
faire.
Avant l’installation, déballer les éléments et examiner
soigneusement pour en déceler tout dommage. Remettre les
éléments dans l’emballage jusqu’à l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à
tubes Clé à molette Clé à sangle Scie à métaux ou coupe tubes
Chalumeau
à propane
Soudure
Clé
hexagonale
Joint
d'étanchéité
pour filetage
Mastic de
plombier
Tournevis
assortis
Kohler Co. Français-1 113725-2-AB

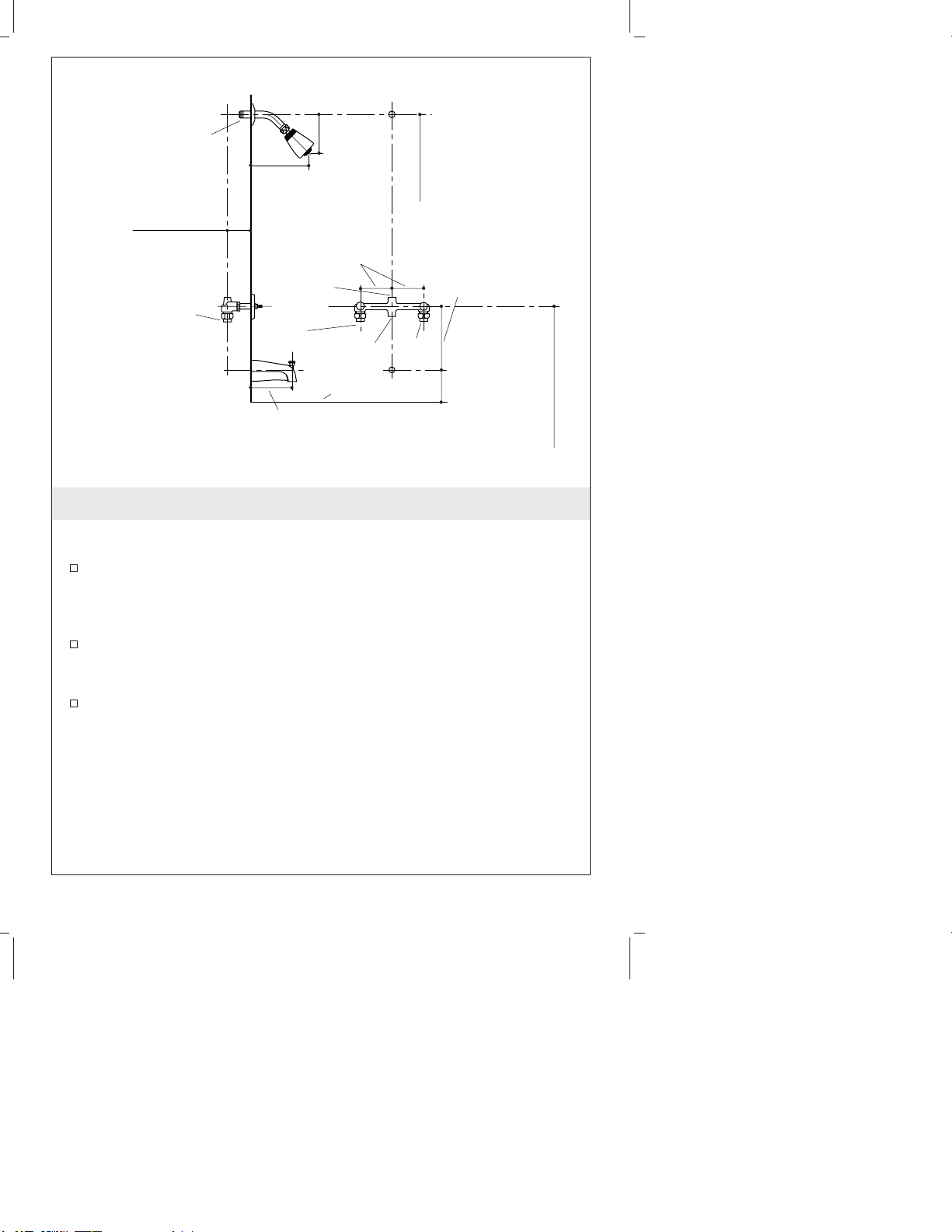

1. Se préparer pour l’installation
REMARQUE : Pour des installations de baignoire et de douche
uniquement, obturer l’orifice inutilisé à l’aide du bouchon inclus.
Lorsque la garniture comprendra un bec en T fendu, une
tuyauterie de 1/2″devra s’étendre de 1-1/2″(3,8 cm) minimum à
2-7/8″(7,3 cm) maximum au-delà du mur fini à l’emplacement
du bec de baignoire.
Lorsque le bec de baignoire est fileté, le mamelon doit s’étendre
de 3-7/8″(9,8 cm) au-delà du mur fini à l’emplacement du bec de
baignoire.
Déterminer l’emplacement du robinet et installer une ossature
d’appui au besoin.
Tuyau
de 1/2"
Tuyau de 1/2" 4-1/2"
(11,4 cm)
6-3/4"
(17,1 cm)
3-1/2" (8,9 cm) Max.
4-7/8"
(12,4 cm)
1/2"
Froid
8" (20,3 cm)
(Baignoire/douche)
4" (10,2 cm) (Baignoire
uniquement)
1/2" Chaud
72" (182,9 cm) -
78" (198,1 cm)
au sol (Typique)
2" (5,1 cm) Min.
Tuyau
de 1/2" 4" (10,2 cm)
Tuyau de 1/2"
Dessus du rebord
4"
(10,2 cm)
48" (121,9 cm) au sol
(douche uniquement)
113725-2-AB Français-2 Kohler Co.

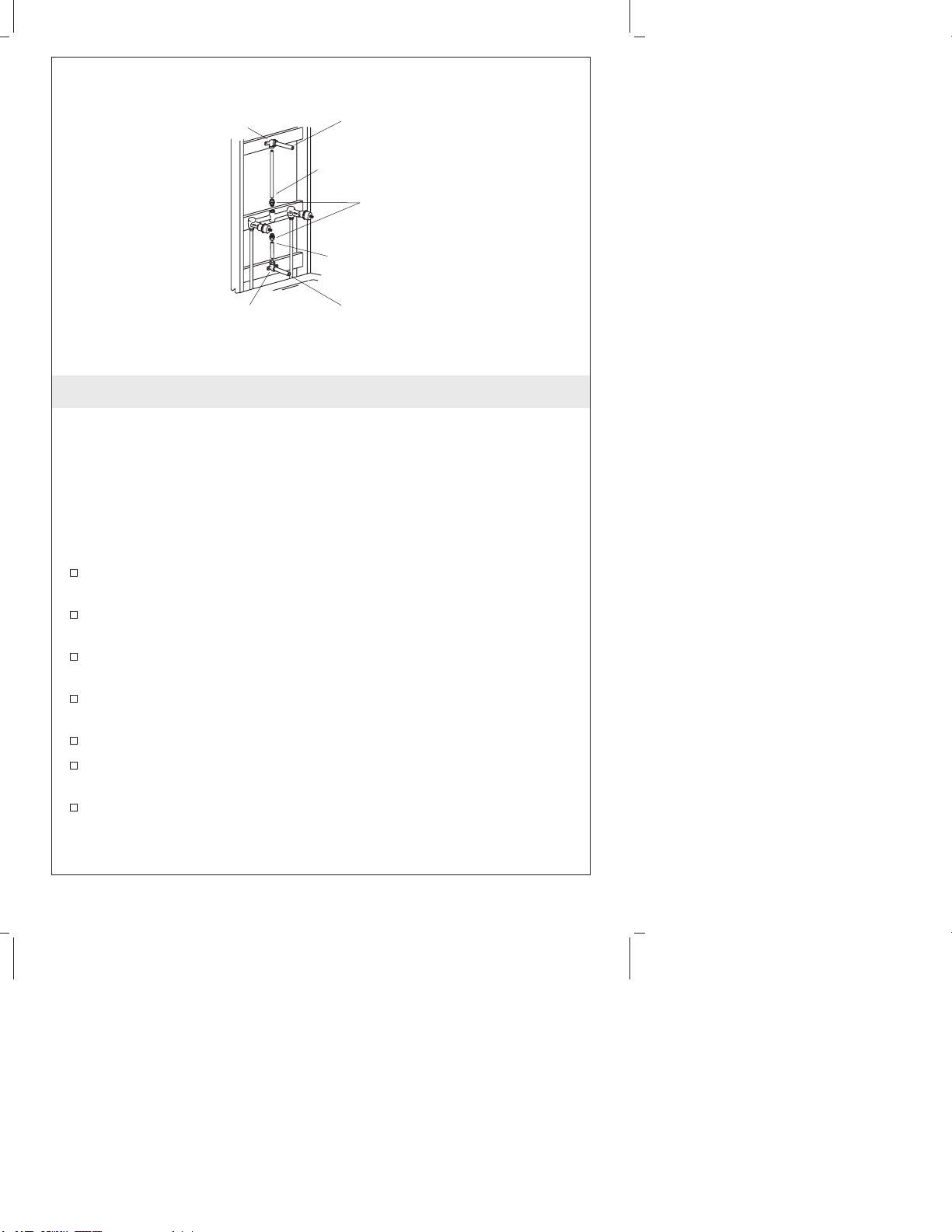

2. Installer l’arcade
REMARQUE : L’arcade possède des adaptateurs de tube jumelés
pouvant être inversés pour utilisation avec le tuyau de 1/2″.oule
tuyauterie en cuivre.
Connecter les lignes d’alimentation d’eau à l’arcade
d’alimentation de manière à ce que les alimentations d’eau soient
entre 2″(2,5 cm) and 3-1/2 (8,9 cm) du mur fini.
3. Installer la valve- Installations plafond
IMPORTANT ! Exécuter ces étapes pour installations en plafond
uniquement.
Retirer l’aérateur, les renforts de plâtre et les robinets de l’arcade.
Tourner l’arcade à l’envers.
Installer l’aspirateur dans la sortie de baignoire de l’arcade.
Réinstaller les valves, en s’assurant d’installer la valve à tige grise
à droite. Le ″D″sur la valve doit être orienté vers le bas.
Réinstaller les renforts de plâtre.
Mur fini
Adaptateur
2" (5,1 cm) Min.
3-1/2"
(8,9 cm) Max.
1/2"
Tuyauterie
Tige de la valve
Aspirateur
Position d'arrêt
Arcade
Renfort
en plâtre
Sortie de
baignoire
Kohler Co. Français-3 113725-2-AB

4. Compléter l’installation de la valve
REMARQUE : Cette section s’applique à tous les types de valves.
IMPORTANT ! Uniquement pour des installations de baignoire ou
de douche: Retirer et jeter l’aspirateur. Appliquer un ruban
d’étanchéité à un bouchon et l’installer dans l’arcade au lieu de la
douche ou de la tuyauterie de la baignoire.
IMPORTANT ! Utiliser du ruban d’étanchéité sur toutes les
connexions filetées.
Niveler à l’aide d’une tuyauterie tube en cuivre de 1/2″,de
coudes et d’adaptateurs.
Sécuriser la tuyauterie de la baignoire/ou de la douche au cadre
de support et installer des mamelons temporaires.
Si un bec en T fendu doit être installé, le mamelon temporaire
devrait s’étendre d’au moins 6″(15, 2 cm) au-delà du mur fini.
Si la valve et l’aérateur étaient retirés pour soudage, les
réinstaller.
Installer des capuchons sur les mamelons temporaires.
Ouvrir les alimentations d’eau chaude et froide et vérifier s’il y a
des fuites.
Fermer la valve.
Coude
Coude
Adaptateurs
Tube en cuivre
de 1/2"
Tube en cuivre
de 1/2"
Mamelon
temporaire
Mamelon
temporaire
113725-2-AB Français-4 Kohler Co.

5. Installer les poignées
Compléter le mur fini.
Retirer et jeter les renforts en plâtre.
Appliquer du mastic de plombier ou équivalent autour du rebord
des appliques selon les instructions du fabricant.
Installer les appliques sur les manchons filetés.
Aligner les appliques sur le mur.
Pivoter les manchons filetés sur les corps de valve.
Retirer délicatement tout excédent de mastic d’étanchéité du
rebord des appliques.
Installer les poignées.
Applique
Manchon
fileté
Poignée
Vis
Bouchon
Corps
de valve
Kohler Co. Français-5 113725-2-AB

6. Installer le bec
Installation de bec fileté
Retirer le mamelon temporaire.
Appliquer un joint d’étanchéité aux filetages du mamelon de 1/2″
aux deux extrémités.
Installer un mamelon de 1/2″pour qu’il s’étende de 3-7/8″(9,8
cm) du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable autour
de l’entrée du bec selon les instructions du fabricant.
Serrer délicatement le bec à l’aide d’une clé à sangle propre et
retirer tout excès de mastic.
Purger l’eau chaude et froide à travers le bec pendant une
minute.
Installation de bec à montage tournant
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un tube
en cuivre de 1/2″de manière à ce qu’il s’étende de 1-1/2″(3,8
cm) à 2-7/8″(7,3 cm) du mur fini.
Ébarber le tube en cuivre.
Dévisser en partie la vis de retenue à l’aide d’une clé hexagonale
de 5/32″.
Mamelon
Appliquer du
mastic de
plomberie.
3-7/8"
(9,8 cm)
Becs à visser
Becs à
montage
tournant
1-1/2" (3,8 cm) -
2-7/8" (7,3 cm)
Vis de
retenue
Tube en
cuivre
Appliquer du
mastic de
plomberie.
Clé hexagonale
de 5/32"
113725-2-AB Français-6 Kohler Co.

Installer le bec (cont.)
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Installer le bec et resserrer doucement la vis de retenue. Ne pas
trop serrer la vis de retenue.
Retirer tout excédant de mastic.
Kohler Co. Français-7 113725-2-AB

7. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire.
Appliquer du mastic d’étanchéité ou un produit semblable à
l’applique selon les instructions du fabricant.
Glisser l’applique sur le bras de douche.
Appliquer du ruban d’étanchéité sur les filetages du bras de
douche et visser celui-ci sur le coude.
Serrer à l’aide d’une clé à sangle propre. Ne pas trop serrer.
Purger le système pendant une minute.
Appliquer du ruban d’étanchéité sur les filetages du bras de
douche, et visser la pomme de douche sur le bras de douche.
Bien serrer.
Retirer tout excédant de mastic.
8. Compléter l’installation
S’assurer de l’étanchéité des tous les raccords.
Ouvrir le drain.
Coude de douche
Appliquer du
mastic de
plomberie.
Bras de
douche
Pomme
de douche
113725-2-AB Français-8 Kohler Co.

Compléter l’installation (cont.)
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les robinets d’eau chaude et froide et vérifier s’ilyades
fuites.
Faire couler l’eau pendant à peu près une minute puis fermer.
Kohler Co. Français-9 113725-2-AB

Guía de instalación
Grifería de dos manijas para bañera o ducha
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Lea estas instrucciones atentamente antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
No retire los protectores de las roscas hasta que se le indique.
Antes de la instalación, desembale los componentes y revíselos
para ver si están dañados. Luego, vuelva a poner los
componentes en el embalaje hasta el momento de la instalación.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave para
tubo Llave ajustable Llave de correa
Soplete de
propano
Soldadura
Llave
hexagonal
Cinta
selladora
de roscas
Masilla de
plomería
Juego de
destornilladores
Sierra para metales
o cortatubos
Kohler Co. Español-1 113725-2-AB

1. Prepare la instalación
NOTA: Para las instalaciones de sólo la ducha o sólo la bañera, selle
la salida no utilizada con el tapón incluido.
Cuando la guarnición incluya un surtidor de bañera de montaje
deslizante, se debe colocar un tubo de 1/2″que sobresalga de
1-1/2″(3,8 cm) como mínimo a 2-7/8″(7,3 cm) como máximo de
la pared acabada en la ubicación del surtidor de bañera.
Cuando el surtidor de bañera sea roscado, el niple debe sobresalir
3-7/8″(9,8 cm) de la pared acabada en la ubicación del surtidor
de la bañera.
Determine el lugar de instalación de la válvula, e instale la
estructura de soporte necesaria.
Tubería de 1/2"
Tubería de 1/2" 4-1/2"
(11,4 cm)
6-3/4"
(17,1 cm)
3-1/2" (8,9 cm) Máx.
4-7/8"
(12,4 cm)
8" (20,3 cm)
Bañera/ducha
4" (10,2 cm)
Bañera solamente
Caliente
1/2"
72" (182,9 cm) -
78" (198,1 cm)
al piso (típico)
2" (5,1 cm) Mín.
Tubería de
1/2" 4" (10,2 cm)
Tubería
de 1/2"
Parte superior
del reborde
4"
(10,2 cm)
48" (121,9 cm)
al piso
(sólo la ducha)
Fría
1/2"
Kohler Co. Español-2 113725-2-AB

2. Instale la montura
NOTA: La montura tiene adaptadores de doble conexión que se
pueden invertir para utilizarse con tubos de cobre o hierro de 1/2″.
Conecte las líneas de suministro de agua a la montura de
suministro de manera que los suministros de agua instalados
estén entre 2″(2,5 cm) y 3-1/2″(8,9 cm) de la pared acabada.
3. Instale la válvula - instalaciones en el techo
¡IMPORTANTE! Realice estos pasos con las instalaciones en el techo
solamente.
Retire el aspirador, los protectores de yeso y las válvulas de la
montura.
Coloque la montura en posición invertida.
Instale el aspirador en la salida de la montura que corresponda a
la bañera.
Vuelva a instalar las válvulas, asegurándose de que la válvula con
la marca gris esté a la derecha. La ″D″en la válvula debe apuntar
hacia abajo.
Reinstale los protectores de yeso.
Pared
acabada
Adaptador
2" (5,1 cm) Mín.
3-1/2"
(8,9 cm) Máx.
1/2"
Tubería
Espiga de válvula
Aspirador
Posición cerrada
Montura
Protector
de yeso
Salida
de la
bañera
113725-2-AB Español-3 Kohler Co.
