Kohler K-7303 User manual

Installation Guide
Widespread Lavatory Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

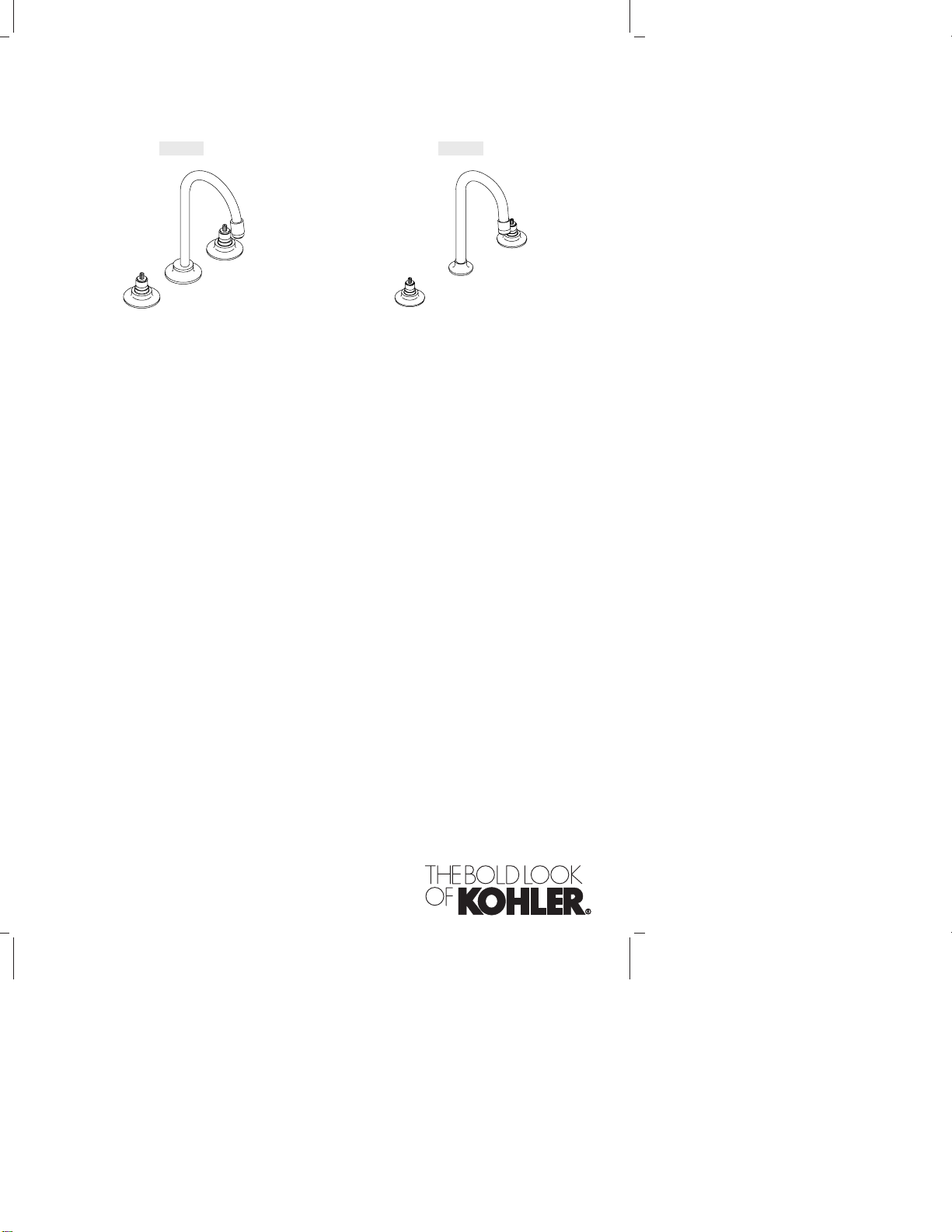

K-7303 K-7313
117121-2-AB

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

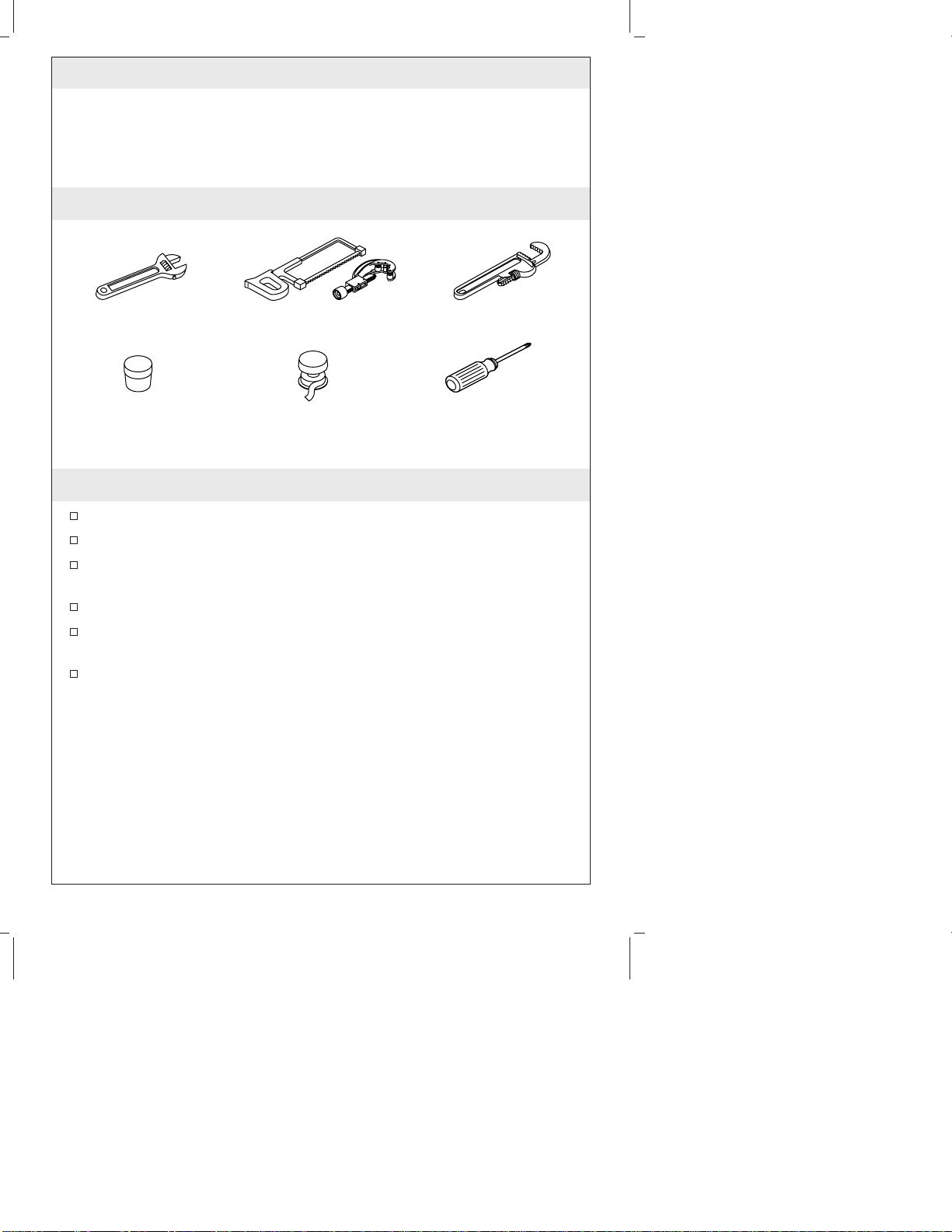

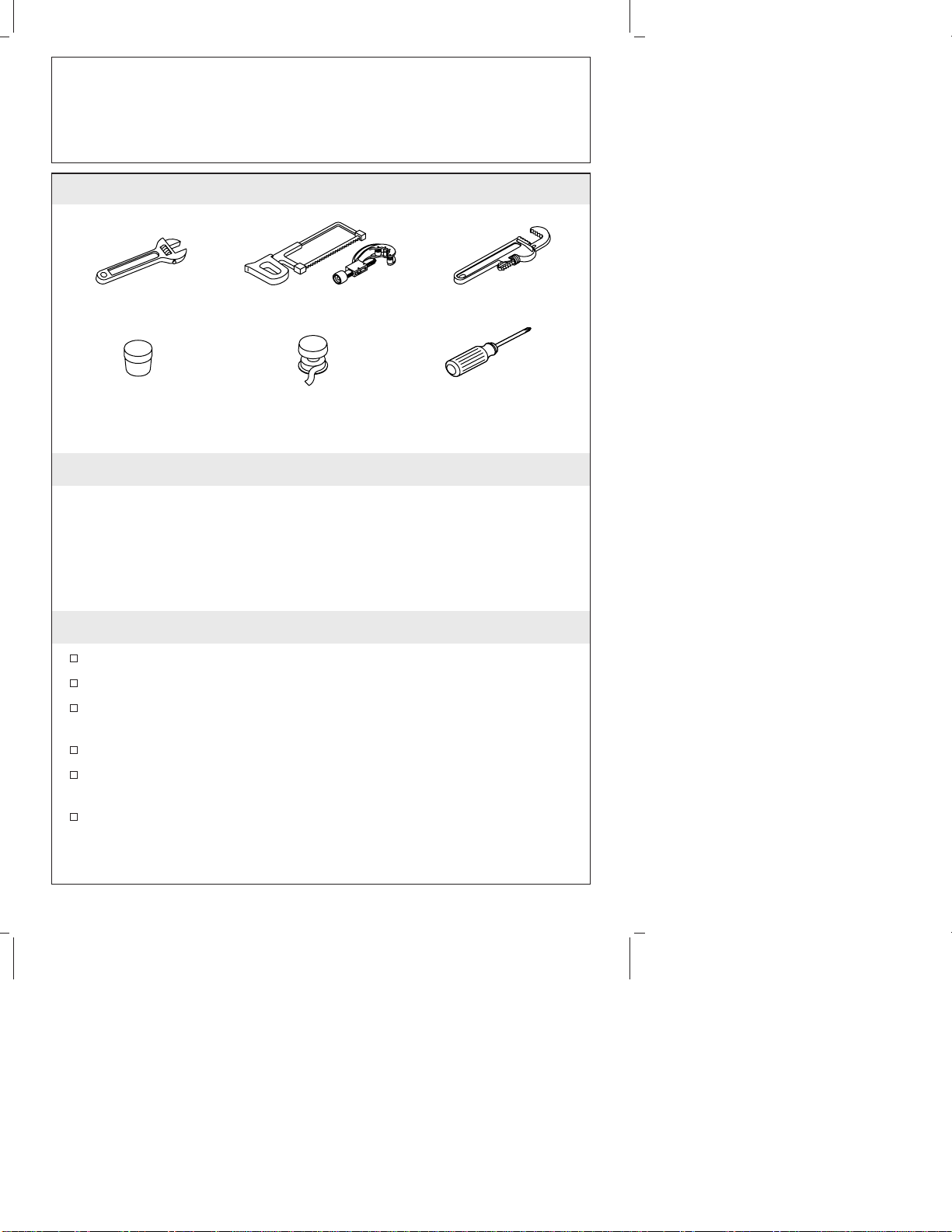

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Hacksaw or Tube Cutter Pipe Wrench
ScrewdriverThread
Sealant
Plumbers
Putty
117121-2-AB 2 Kohler Co.

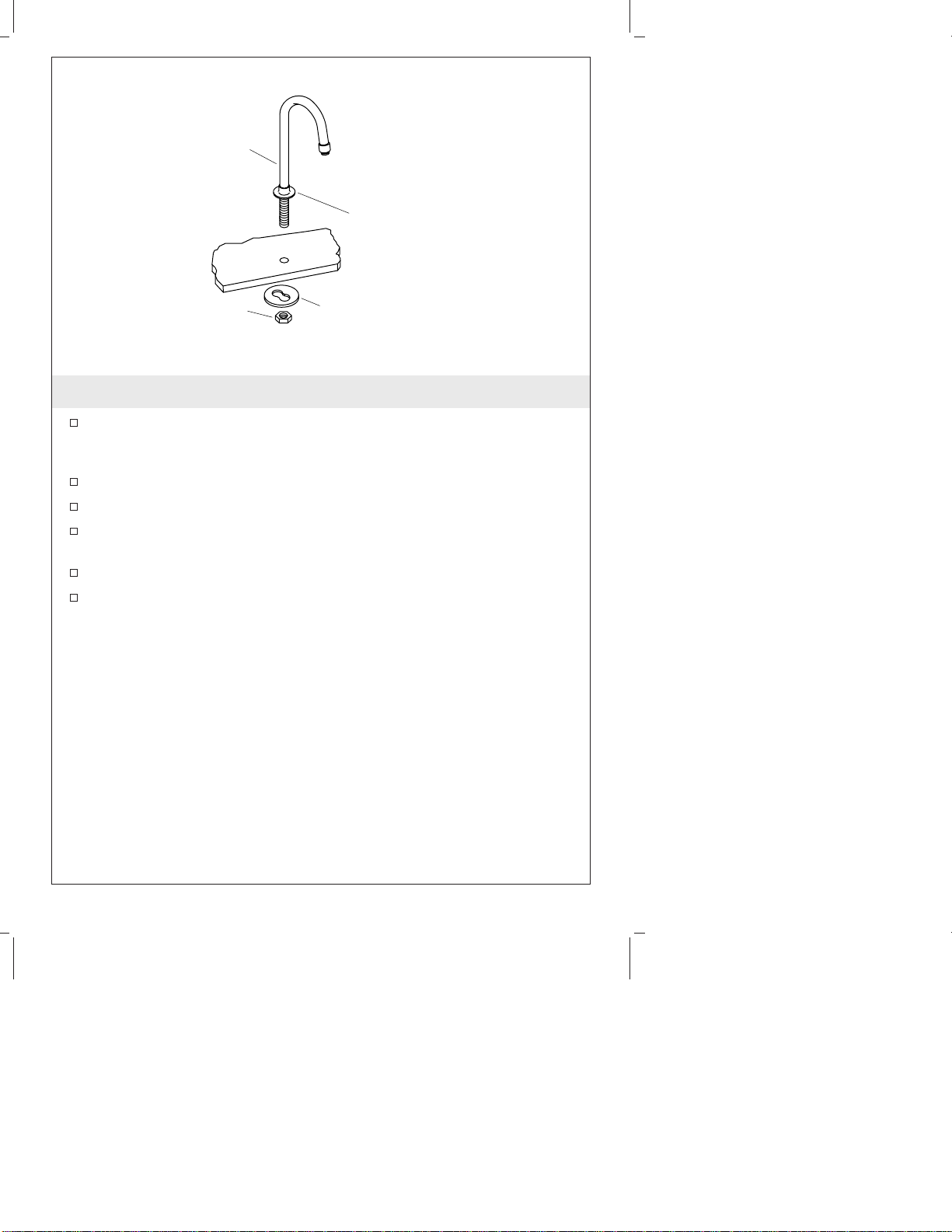

1. Spout Installation
Apply a bead of plumbers putty or other sealant to the underside
of the spout or putty ring (if supplied) according to the putty
manufacturer’s instructions.
Locate the center hole and insert the spout.
Slide the metal washer and nut onto the spout shank.
Position the metal washer so the second hole is at the back of the
spout.
Securely tighten the nut with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Apply
Plumbers
Putty
Metal
Washer
Spout
Nut
Kohler Co. 3 117121-2-AB

2. Rigid Supply Tee Installation
Insert the plastic gasket and the rubber washer into the top of the
supply sleeve.
Slide the metal washer onto the spout shank.
Thread the shank nut up onto the spout approximately 1″(2.5
cm).
Thread the supply tee to the spout shank until it is hand tight.
Tighten the hex-end of the supply tee with a wrench. Ensure that
the tubes are aligned to the sides. Do not overtighten.
Slide the metal washer down the shank to the rigid supply sleeve.
Thread the shank nut down to the washer. Securely tighten with
a wrench. Do not overtighten.
Spout
Shank
Shank
Nut
Plastic
Gasket
Tee Supply
Sleeve
Rubber
Washer
Tee Supply
Hex-End
Washer
117121-2-AB 4 Kohler Co.

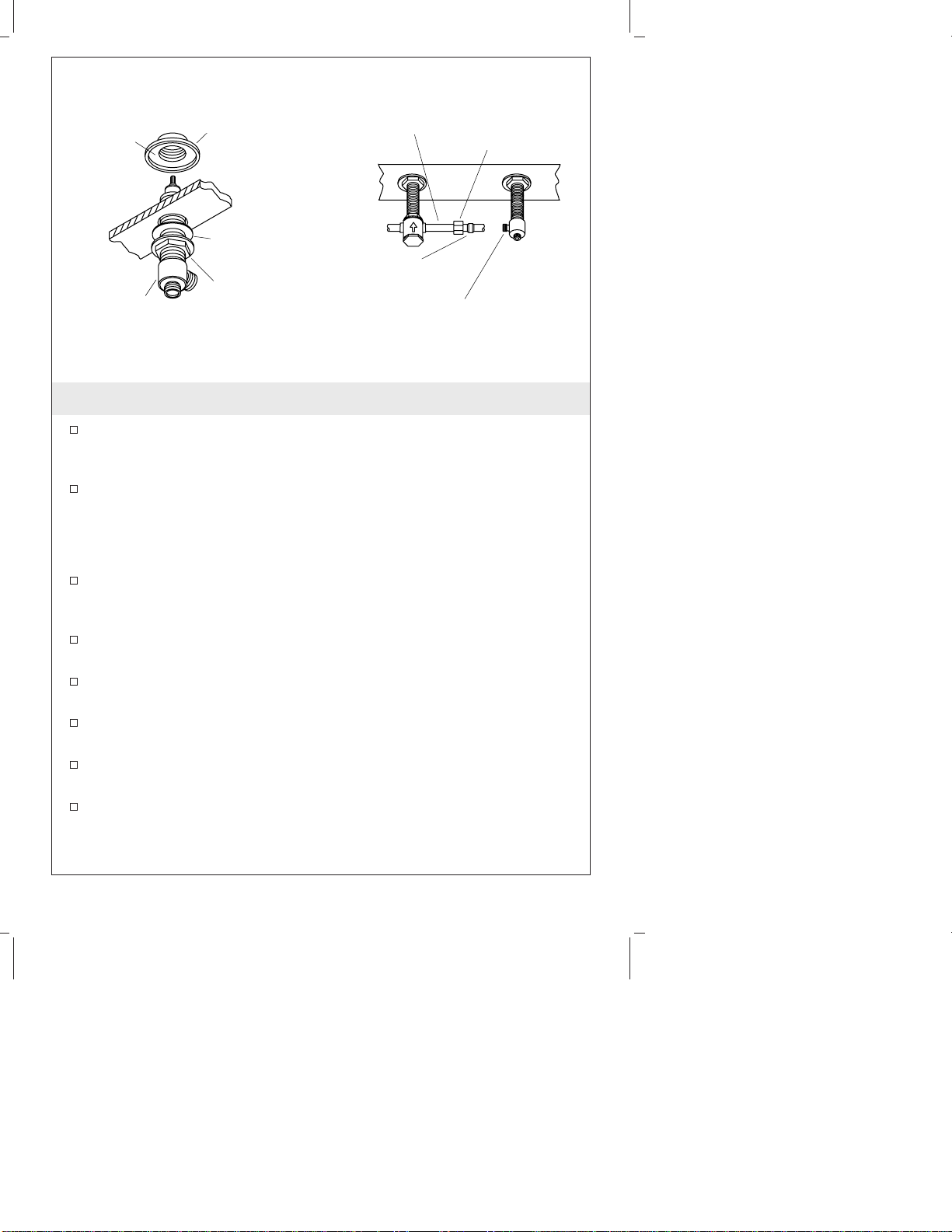

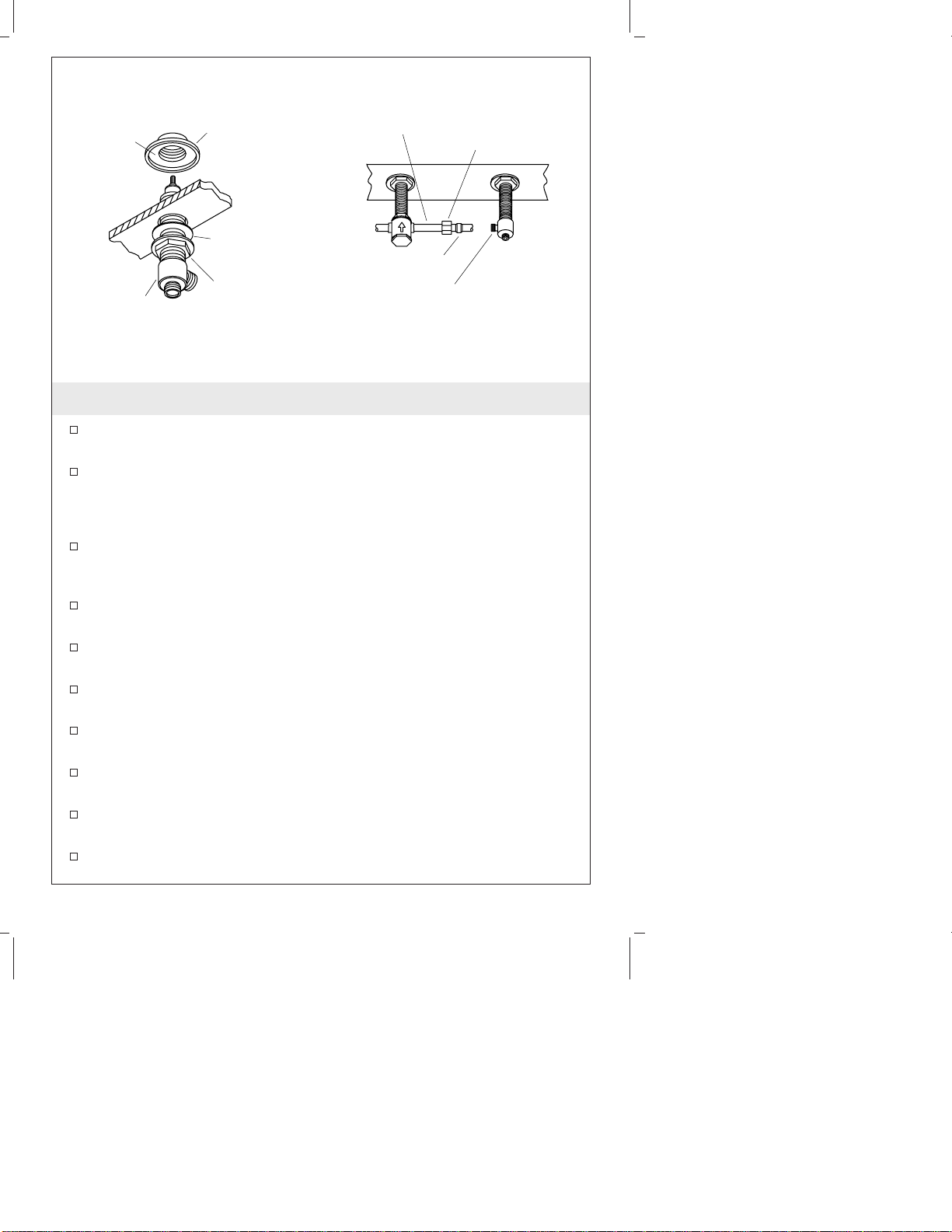

3. Handle Valve Installation
Thread a locknut onto each valve body. The flat surface of the
locknut should face up towards the lavatory.
Slide a fiber washer onto each locknut.
NOTE: The valve body marked ″Cold″(with blue lettered tape
attached to the tube) should be installed to the right of the faucet.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheons according to the putty manufacturer’s
instructions.
From the underside of the lavatory, insert the ″Cold″and ″Hot″
valve bodies into the mounting holes.
From the top of the lavatory, thread an escutcheon onto each
valve until hand tight.
Slide a compression nut and ferrule onto each supply tee inlet
tube.
Align the end bodies so the supply tubes fit evenly into the valve
body outlets.
Tighten the compression nuts from the supply tubes to the valve
body outlets.
While holding the valve bodies in place, securely tighten the
locknuts with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Apply
Plumbers
Putty
Fiber
Washer
Escutcheon
Locknut
Valve Body Valve Body
Outlet
Compression
Nut
Supply Inlet
Tube
Ferrule
Kohler Co. 5 117121-2-AB

Handle Valve Installation (cont.)
Install the handles according to manufacturer’s instructions.
117121-2-AB 6 Kohler Co.

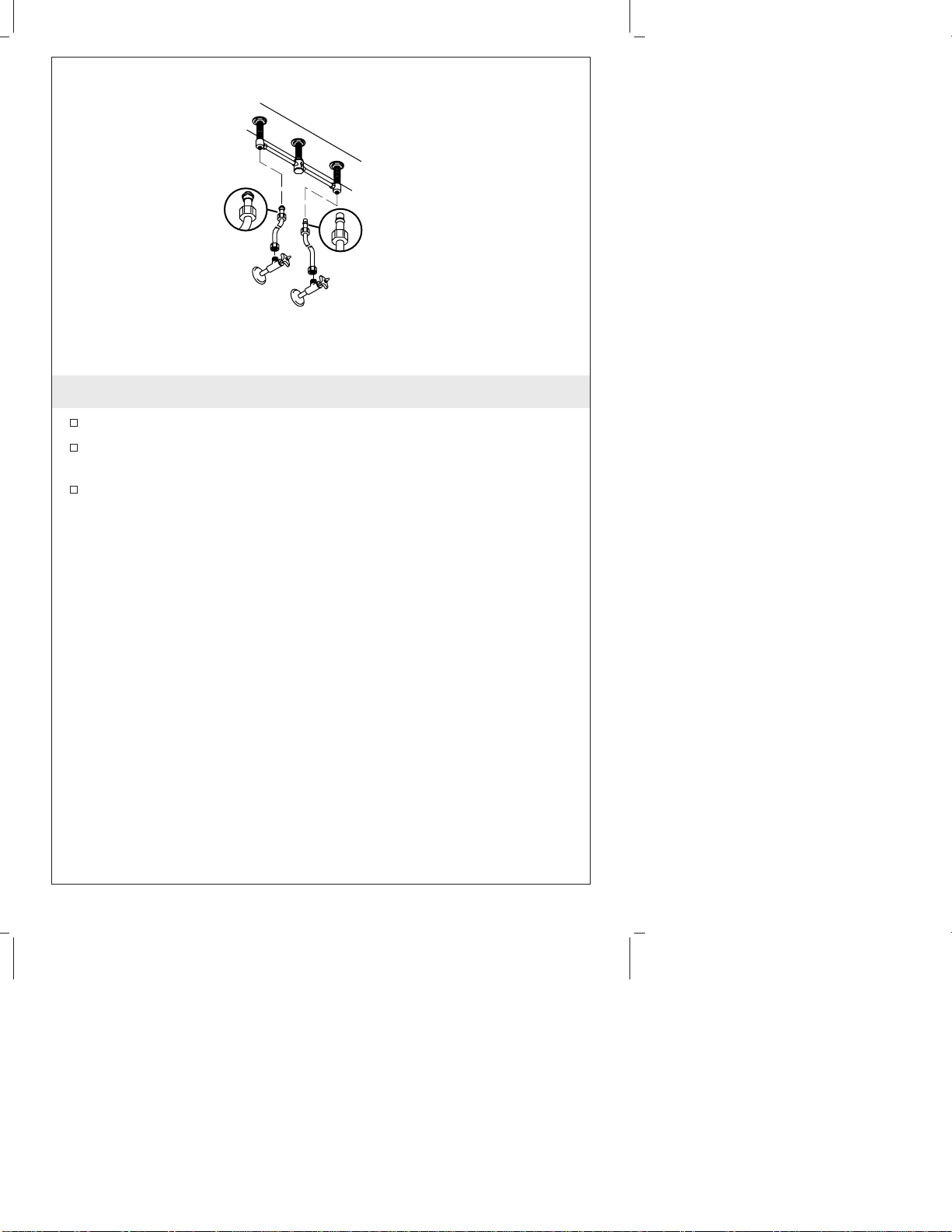

4. Supply Connections
Install the lavatory using the lavatory manufacturer’s instructions.
Connect the supply tubes to the handle valves, and the supply
stops. Left is hot and right is cold.
Tighten all connections.
Compression
Union
Hot Cold
Kohler Co. 7 117121-2-AB

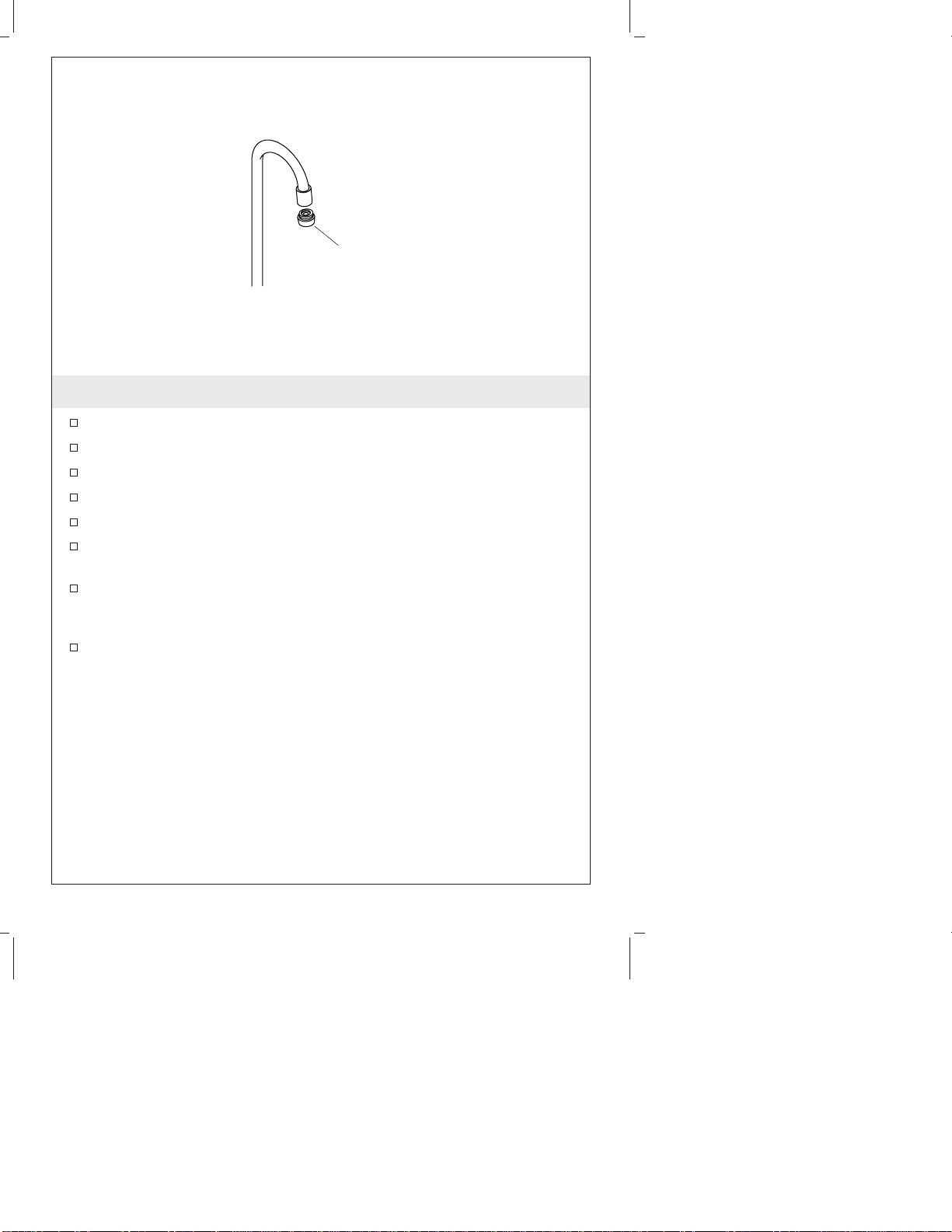

5. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Install strainer bodies (as needed).
Ensure that all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn valves
off.
Remove any debris from the aerator and reinstall.
Aerator
117121-2-AB 8 Kohler Co.

Guide d’Installation
Robinets de Lavabo à Entraxe Large
Outils et Matériels
Merci d’Avoir Choisi la Société Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît, quelques minutes et lire attentivement ce
manuel avant de commencer l’installation. Ne pas hésiter à nous
contacter en cas de problème d’installation ou de fonctionnement. Nos
numéros de téléphone et notre adresse du site internet sont au verso.
Merci encore d’avoir choisi la Compagnie Kohler.
Avant de Commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’arrivée d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’arrivée d’eau
sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour les nouvelles poses, installer le robinet avant d’installer le
lavabo.
La Société Kohler se réserve le droit d’apporter toutes
modifications sur le design des robinets et ceci sans préavis,
comme spécifié dans le Catalogue des Prix.
Clé à molette Scie à métaux ou
coupe tube Clé à tubes
TournevisRuban d'étanchéité
pour filets
Mastic
d'étanchéité
Kohler Co. Français-1 117121-2-AB

1. Installation du bec
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de bec ou de l’anneau de mastic (si fourni) selon les
instructions du fabricant du mastic.
Localiser l’orifice central et insérer le bec.
Glisser la rondelle métallique et l’écrou sur la tige du bec.
Placer la rondelle métallique de manière à ce que le deuxième
trou soit à l’arrière du bec.
Serrer fermement l’écrou à l’aide d’une clé à tuyaux. Ne pas trop
serrer.
Enlever tout excédent de mastic d’étanchéité.
Appliquer
du mastic
d'étanchéité
Rondelle
métallique
Bec
Écrou
117121-2-AB Français-2 Kohler Co.

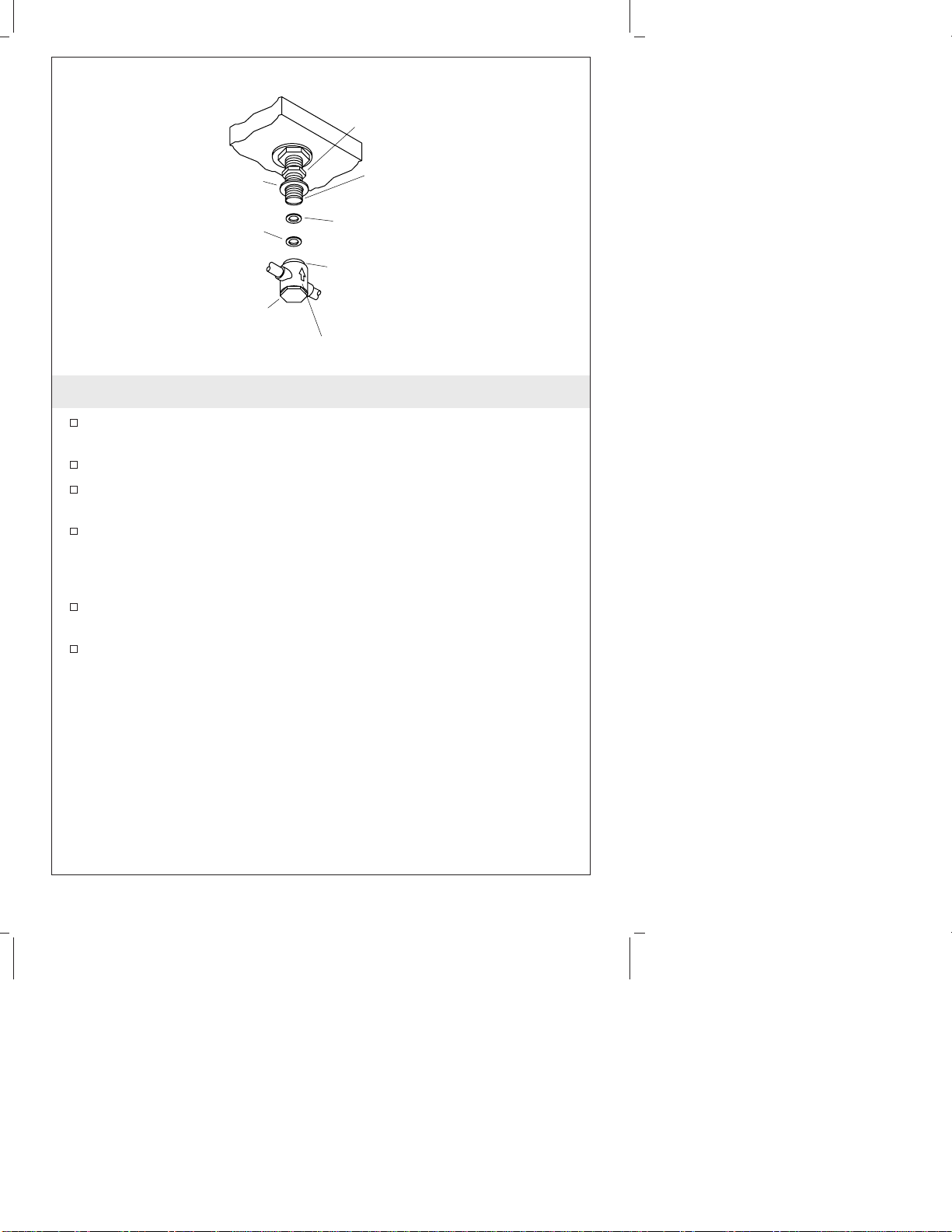

2. Installation du T d’arrivée d’eau Rigide
Introduire la bague d’étanchéité en plastique et la rondelle en
caoutchouc dans la partie supérieure du T d’alimentation.
Glisser la rondelle métallique sur la tige du bec.
Visser l’écrou de la tige sur le bec à approximativement 1″(2.5
cm).
Visser à la main le T d’alimentation sur la tige du bec jusqu’à ce
qu’il soit bien serré. Serrer l’extrémité hexagonale du T
d’alimentation avec une clé. S’assurer que les tubes soient alignés
aux côtés. Ne pas trop serrer.
Glisser la rondelle métallique sur la tige du manchon rigide
d’alimentation.
Visser l’écrou de la tige sur la rondelle. Bien serrer à l’aide d’une
clé. Ne pas trop serrer.
Queue
du bec
Écrous
pour la tige
Joint en
plastique
Douille
d'arrivée rigide
Rondelle en
caoutchouc
Arrivée rigide
Extrémité
hexagonale
Rondelle
Kohler Co. Français-3 117121-2-AB

3. Installation de la Poignée de la Valve
Visser un contre-écrou sur chaque corps de valve. La surface
plane du contre-écrou devrait faire face au lavabo.
Glisser une rondelle en fibres sur chaque contre-écrou.
REMARQUE : Le corps de la valve marquée ″Cold″(avec une lettre
appliquée au tube) devrait être installé à droite du robinet.
Appliquer du mastic d’étanchéité ou un produit semblable sous
les appliques, selon les instructions du fabricant du mastic.
Du dessous du lavabo, insérer les corps de valves cold et hot
dans les trous de fixation.
Du dessus du lavabo, visser à la main une applique sur chaque
valve jusqu’à bien serrer.
Glisser un écrou à compression et un collet sur chaque T
d’alimentation rigide.
Aligner les corps de façon à ce que les tubes s’emboîtent
parfaitement dans les corps de valves.
Serrer les écrous de compression des tubes d’alimentation aux
corps de valves.
Tout en maintenant les corps de valves en place, bien serrer les
contre-écrous avec une clé. Ne pas trop serrer.
Enlever tout excédent de mastic d’étanchéité.
Appliquer
du mastic
d'étanchéité
Rondelle
en fibres
Applique
Contre-écrou
Corps de valve Sortie du corps
du robinet
Écrou à
compression
Tube
d'alimentation
Collet à
compression
117121-2-AB Français-4 Kohler Co.

Installation de la Poignée de la Valve (cont.)
Installer les poignées selon les instructions du fabricant.
Kohler Co. Français-5 117121-2-AB

4. Connexions d’Alimentation
Installer le lavabo selon les instructions qui accompagnent le
produit.
Raccorder les tuyaux flexibles d’alimentation aux poignées des
valves et à l’arrêt d’alimentation. Gauche est chaud - Droite est
froid.
Serrer tous les raccords.
Compression
Union
Chaud Froid
117121-2-AB Français-6 Kohler Co.

5. Vérification de l’Installation
Installer l’about et le siphon en P (selon le besoin).
Installer les corps de crépine (selon le besoin).
S’assurer que tous les raccords soient bien serrés.
Retirer le brise-jet en le tournant vers la gauche.
Ouvrir le drain.
Ouvrir l’arrivée d’eau principale et vérifier s’il y a des fuites.
Réparer au besoin.
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
une minute à travers le bec pendant environ une minute pour
chasser tous les débris. Vérifier s’ il y a des fuites. Fermer les
arrivées d’eau.
Retirer tous débris du brise-jet puis réinstaller.
Brise-jet
Kohler Co. Français-7 117121-2-AB

Guía de Instalación
Grifería de lavabo con orificios a 8″
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Revise atentamente las tuberías de alimentación y de desagüe
para ver si están dañadas.
Reemplace las tuberías de desagüe o suministro de ser necesario.
En las instalaciones nuevas, instale la grifería antes de instalar el
lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable Sierra de costilla o cortatubos Llave para tubos
DestornilladorSellador
de roscas
Masilla de
plomería
Kohler Co. Español-1 117121-2-AB

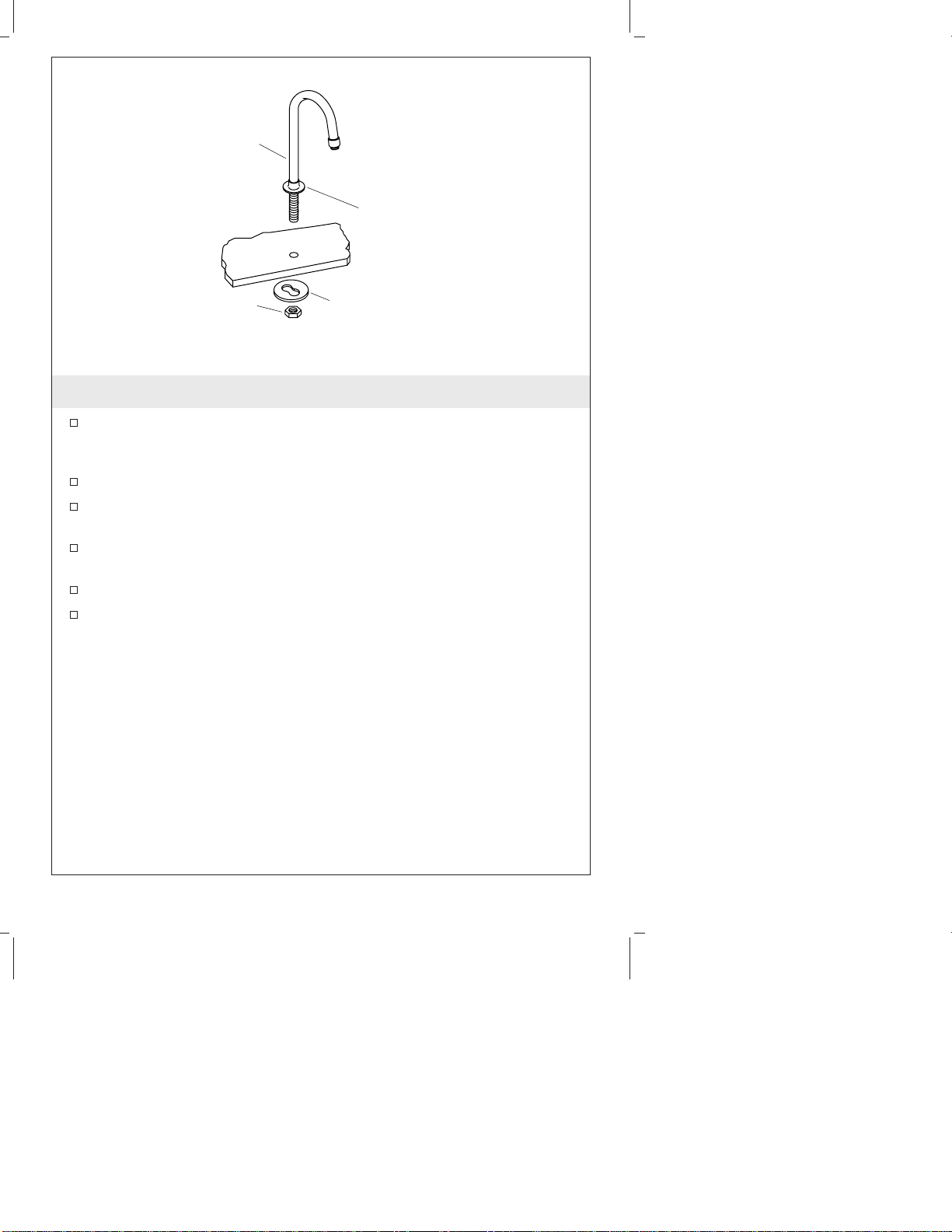

1. Instalación del surtidor
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del surtidor o del anillo para aplicar masilla (de
estar incluido) según las instrucciones del fabricante del sellador.
Ubique el orificio central e inserte el surtidor.
Deslice la arandela de metal y la tuerca por el vástago del
surtidor.
Coloque la arandela de metal de manera que el orificio más
pequeño esté en la parte posterior del surtidor.
Apriete bien la tuerca con una llave. No apriete demasiado.
Elimine el exceso de masilla de plomería o sellador.
Aplique
masilla de
plomería.
Arandela
metálica
Surtidor
Tuerca
Kohler Co. Español-2 117121-2-AB

2. Instalación de la T de suministro rígida
Inserte el empaque de plástico y la arandela de goma en la parte
superior de la manga de suministro.
Deslice la arandela de metal por el vástago del surtidor.
Enrosque la tuerca del vástago en el surtidor hacia arriba,
aproximadamente 1″(2,5 cm).
Enrosque la T de suministro en el vástago del surtidor con la
mano hasta que esté apretada. Apriete el extremo hexagonal de la
T de suministro con una llave. Asegúrese de que los tubos estén
alineados hacia los lados. No apriete demasiado.
Deslice la arandela de metal por el vástago hacia abajo, hasta
llegar a la manga del suministro rígido.
Enrosque la tuerca del vástago en la arandela. Apriete bien con
una llave. No apriete demasiado.
Vástago
del surtidor
Tuerca del
vástago
Empaque
de plástico
Manguitos del
suministro rígido
Arandela
de goma
Suministro rígido
Extremo
hexagonal
Arandela
117121-2-AB Español-3 Kohler Co.

3. Instalación del cuerpo de la válvula
Enrosque una contratuerca en cada cuerpo de válvula. La
superficie plana de la contratuerca debe estar orientada hacia el
lavabo.
Deslice una arandela de fibra en cada contratuerca.
NOTA: El cuerpo de válvula que tiene marcado ″Cold″(agua fría)
con letras en azul junto al tubo, debe estar instalado a la derecha de
la grifería.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de los chapetones, según las instrucciones del
fabricante del sellador.
Introduzca los cuerpos de válvula de agua caliente y fría en los
orificios de fijación por la parte inferior del lavabo.
Enrosque un chapetón en cada válvula con la mano hasta que
esté apretada, por la parte superior del lavabo.
Deslice una tuerca de compresión y un casquillo en cada tubo de
entrada del suministro rígido.
Alinee los cuerpos de manera que los tubos de suministro encajen
en las salidas de los cuerpos de válvula.
Apriete las tuercas de compresión desde los tubos de suministro a
las salidas de los cuerpos de válvula.
Aplique
masilla de
plomería.
Arandela
de fibra
Chapetón
Contratuerca
Cuerpo de
la válvula Salida del cuerpo
de válvula
Tuerca de
compresión
Tubo de entrada
del suministro
Casquillo
Kohler Co. Español-4 117121-2-AB

Instalación del cuerpo de la válvula (cont.)
Sujete los cuerpos de válvula y al mismo tiempo apriete las
contratuercas con una llave. No apriete demasiado.
Elimine el exceso de masilla de plomería o sellador.
Instale las manijas según las instrucciones del fabricante.
117121-2-AB Español-5 Kohler Co.
