Kohler Sterling 442007-U User manual

Installation Guide
Undercounter Lavatory
Français, page “Français-1”
Español, página “Español-1”
442007-U
1084868-2-A

Thank You For Choosing Sterling
We appreciate your commitment to Sterling value. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers are listed within this
manual. Thanks again for choosing Sterling.

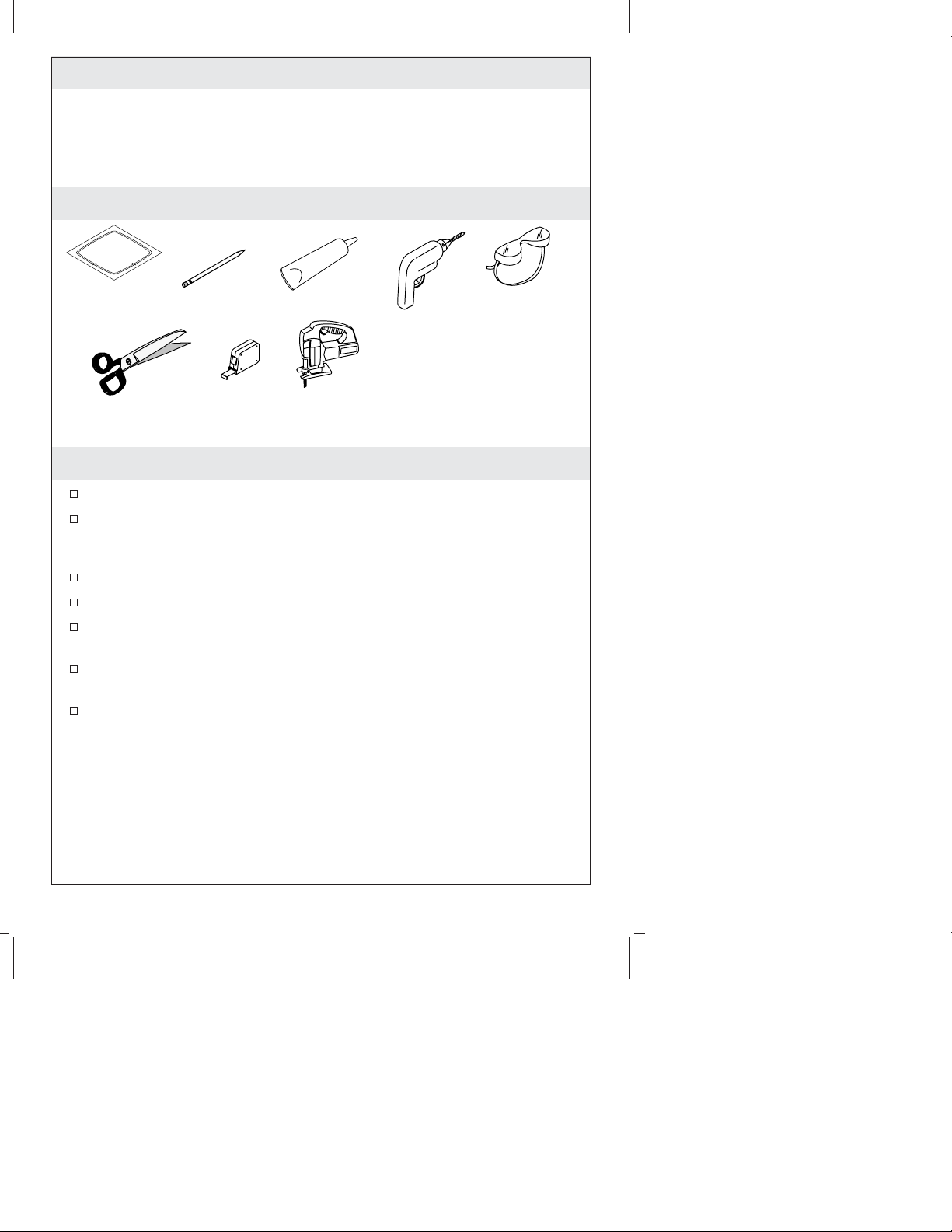

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Use the template supplied with the lavatory.
You must cut the hole in the countertop before installing the
countertop.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Sterling reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Pencil Drill
Scissors
Template
(supplied)
Sealant Safety
Glasses
Tape
Measure Jigsaw
Plus:
• 1/2" drill bit
• Rags or Paper Toweling
1084868-2-A 2 Sterling

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
NOTE: You may require different, more specialized tools to install
this lavatory to countertop materials other than wood or wood
composites.
NOTE: Install so future removal from underneath the countertop is
possible. This will avoid countertop damage.
Cut out the template where indicated for the countertop opening.
Cut along the inside of the cutting line.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Trace around the template on the countertop with a pencil.
Mark the faucet hole centerline on the countertop.
Template
Sterling 3 1084868-2-A

2. Install the Lavatory
Cut out the opening by carefully following the pencil line traced
from the template.
NOTE: The screws and anchors provided should be used on
countertops with a minimum 1″(2.5 cm) thickness. For thinner
countertops, use appropriate anchors and fasteners (not provided).
For Wood Countertops
Mark and pre-drill the wood screw holes at the locations shown
on the template.
Waterproof any exposed areas of wood.
For Marble/Stone Countertops
Position the countertop upside down on foam padding to protect
the surface. Mark and drill 3/8″diameter holes 5/8″(1.6 cm)
deep at the locations shown on the template.
Use a setting tool and hammer to secure the anchors.
For All Installations
If the countertop has not been installed, install it at this time.
Drill the faucet holes according to the faucet installation
instructions.
Marble
Foam
Padding
Setting Tool
Anchor
Wood
Screw Anchor
Screw
Undercounter Installation
Apply
Sealant
Clamp
1084868-2-A 4 Sterling

Install the Lavatory (cont.)
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
NOTE: Do not use adhesives or adhesive sealants.
CAUTION: Risk of personal injury or product damage.
Vitreous china can break or chip if the product is handled
carelessly. Handle with care.
CAUTION: Risk of product damage. Overtightening the nuts
may cause irreparable damage to the lavatory. Do not
overtighten the nuts.
Apply a continuous bead of quality sealant to the top surface of
the lavatory rim where it will contact the countertop.
For wood, wood composite, and marble countertops, install the
lavatory to the countertop with the clamps and screws provided.
For other countertop materials, refer to the countertop
manufacturer’s instructions for recommended fasteners.
Position the lavatory evenly under the cutout before tightening
the clamps. Draw the lavatory rim up against the countertop until
it is snug. Do not overtighten.
Immediately wipe away any excess sealant, and fill any voids as
needed.
Allow the sealant to set for 30 minutes before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Care and Cleaning
For best results, keep the following in mind when caring for your
STERLING product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
Sterling 5 1084868-2-A

Care and Cleaning (cont.)
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.sterlingplumbing.com/support.html. To order Care & Cleaning
information, call 1-800-456-4537 and press 2 for Sterling Products and
then 3 for Literature.
Warranty - 5 Years Limited
Based on the classification specified above, Sterling Plumbing, a
division of Kohler Co., (Sterling) toilets and lavatories made of vitreous
china are warranted to be free of manufacturing defects for 5 years
from the date of sale. Sterling also warrants for 5 years from the date
of sale that its low consumption toilets will be free of manufacturing
defects that prevent one flush cleaning bowl per ASME A112.19.6 1990
performance requirements, when installed and operated per
instructions packed with the product.
Sterling will, at its election, repair, rectify or replace a fixture when
Sterling’s inspection discloses any such defects occurring in normal
usage within the time period of coverage stated above. Sterling is not
responsible for removal or installation costs where replacement is
indicated. Damages due to improper handling, installation or
maintenance are not considered manufacturing defects and are not
covered by this warranty. This warranty is valid for the original
consumer purchaser only.
To obtain warranty service, contact Sterling, either through your
plumbing contractor, home center, wholesaler or dealer, or by writing
Sterling Plumbing, Consumer Services, 444 Highland Drive, Kohler,
Wisconsin 53044, 1-888-783-7546.
To the extent permitted by law, all implied warranties including that
of merchantability and fitness of particular purpose are hereby
disclaimed. Sterling disclaims any liability for special, incidental, or
consequential damages. Some states/provinces do not allow
limitations on how long an implied warranty lasts, or the exclusion or
1084868-2-A 6 Sterling

Warranty - 5 Years Limited (cont.)
limitation of special, incidental or consequential damages, so these
limitations and exclusions may not apply to you. This warranty gives
you specific legal rights. You may have other rights which vary from
state/province to state/province.
This is our exclusive written warranty.
Sterling 7 1084868-2-A

Guide d’installation
Lavabo sous comptoir

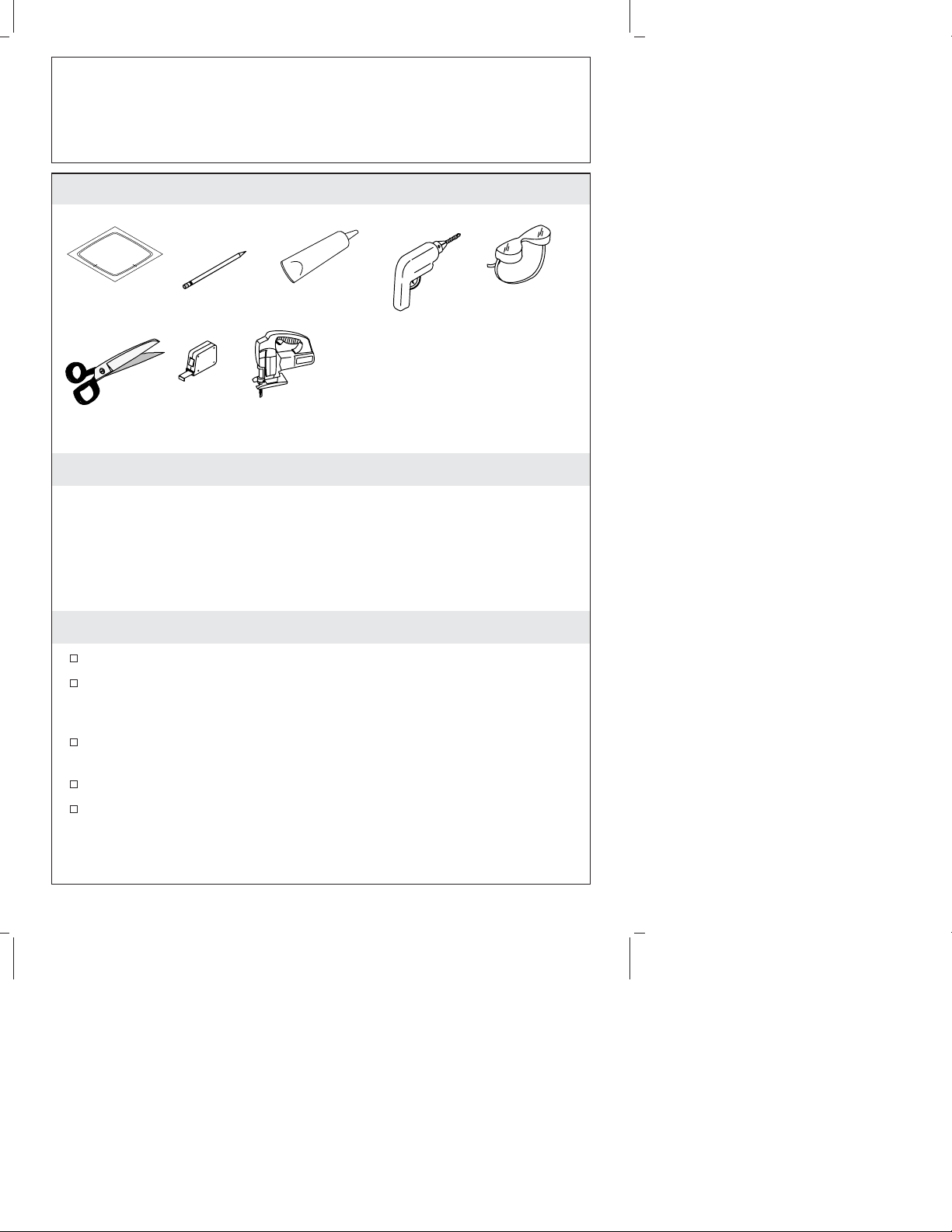

Outils et matériels
Merci d’avoir choisi Sterling
Nous apprécions votre engagement envers la qualité Sterling. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone sont listés dans ce manuel. Merci encore d’avoir choisi
Sterling.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain et la tuyauterie d’alimentation. Remplacer si
nécessaire.
Utiliser le gabarit de découpe fourni avec le lavabo.
Il faut découper l’orifice dans le comptoir avant d’installer ce
dernier.
Crayon Perceuse
Ciseaux
Plan
(fourni)
Lunettes de
protection
Mètre
ruban
Scie
sauteuse
Plus:
• De 1/2" mêche
• Chiffons ou papier
Produit
d'étancheité
Sterling Français-1 1084868-2-A

Avant de commencer (cont.)
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Sterling se réserve le droit d’apporter des modifications sur le
design des produits sans avis préalables, comme spécifié dans le
catalogue des prix.
Sterling Français-2 1084868-2-A

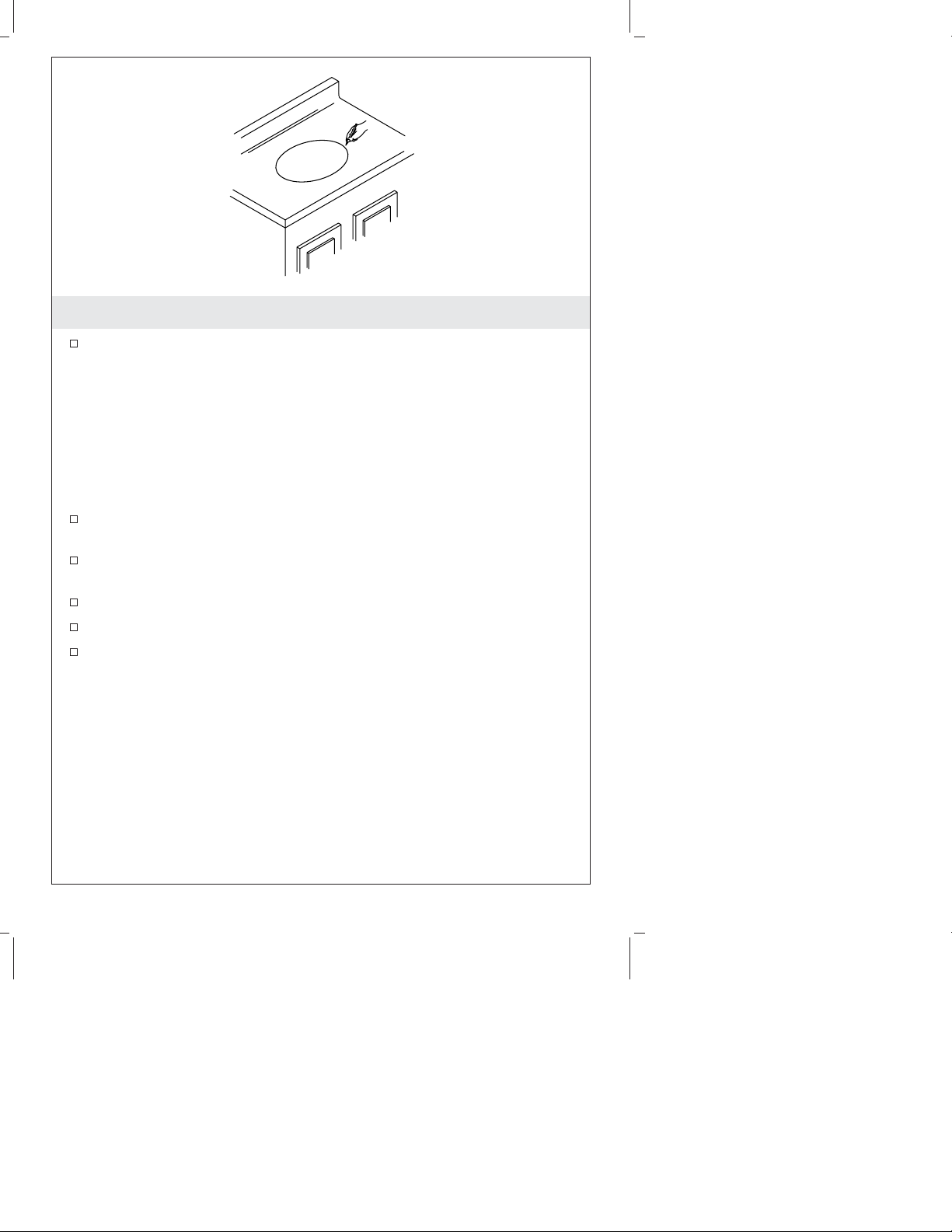

1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
REMARQUE : Des outils plus spécialisés peuvent être nécessaires
pour installer le lavabo sur des matériaux de comptoirs autres que
ceux en bois ou en bois composites.
REMARQUE : Installer de façon à ce qu’un démontage futur
d’en-dessous du comptoir soit possible. Ceci évitera d’endommager
le comptoir.
Découper le gabarit à l’emplacement de l’ouverture du comptoir.
Découper le long de la ligne intérieure du découpage.
Positionner le gabarit sur le comptoir de façon à assurer un
dégagement entre le lavabo, le robinet et le dosseret.
Vérifier l’espace requis pour le meuble sous le comptoir.
Tracer au crayon le gabarit sur le comptoir.
Marquer l’axe central de l’orifice du robinet sur le comptoir.
Plan
1084868-2-A Français-3 Sterling

2. Installer le lavabo
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
REMARQUE : Les vis et ancrages fournis doivent être employés sur
des comptoirs d’une épaisseur minimale de 1″(2,5 cm). Pour des
comptoirs plus minces, utiliser des dispositifs d’ancrage et de
fixation appropriés (non fournis).
Pour des comptoirs en bois
Marquer et percer les trous pilotes des vis à bois aux
emplacements illustrés sur le gabarit.
Imperméabiliser toutes surfaces exposées du bois.
Pour les comptoirs en marbre/pierre
Positionner le comptoir à l’envers sur une surface molletonnée
pour en protéger la surface. Marquer et percer des orifices de
3/8″diamètre et de 5/8″(1,6 cm) de profondeur aux
emplacements indiqués sur le gabarit.
Marbre
Coussinet
en mousse
Attache
Vis à
bois
Vis
d'ancrage
Appliquer du produit
d'étanchéité
Pince
Installation sous le comptoir
Outil de fixation
Sterling Français-4 1084868-2-A

Installer le lavabo (cont.)
Utiliser un outil pour la pose et marteler les ancrages.
Pour toutes les installations
Installer le comptoir à ce stade, si cela n’a pas déjà été fait.
Percer les orifices du robinet selon les instructions d’installation.
Installer le robinet sur le comptoir selon les instructions du
fabricant.
Fixez le drain au lavabo selon la notice du fabricant qui
accompagne le produit.
REMARQUE : Ne pas utiliser des adhésifs ou des joints adhésifs.
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. La porcelaine vitrifiée peut
se briser ou se fendre si le produit est manipulé avec
négligence. Manipulez avec précaution.
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif des écrous peut endommager irréparablement
le lavabo. Ne pas trop serrer les écrous.
Appliquer un boudin continu de mastic de qualité sur la surface
supérieure du rebord de lavabo au point de contact avec le
comptoir.
Pour des comptoirs en bois, bois composite et marbre, installer le
lavabo sur le comptoir avec les attaches et les vis fournies. Pour
d’autres matériaux de comptoir, se reporter aux instructions du
fabricant pour les dispositifs de fixation recommandés.
Positionner le lavabo de manière égale sous de la découpe avant
de serrer les attaches. Rapprocher le rebord de lavabo contre le
comptoir jusqu’à l’ajustage. Ne pas trop serrer.
Essuyer immédiatement tout excès de matériau d’étanchéité et
combler tout vide au besoin.
Laisser sécher le mastic pendant au moins 30 minutes avant de
continuer.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
1084868-2-A Français-5 Sterling

Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit STERLING:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et produits à considérer,
visiter www.sterlingplumbing.com/support.html. Pour commander
l’information d’entretien et de nettoyage, composer le 1-800-456-4537 et
presser 2 pour les produits Sterling et puis 3 pour littérature.
Garantie limitée 5 ans
Selon la classification décrite ci-dessus, Sterling Plumbing, une division
de Kohler Co. (Sterling) W.C. et lavabos en porcelaine vitrifiée sont
garantis sans défauts de fabrication pendant 5 ans à partir de la date
de vente. Sterling garantit aussi pour 5 ans à partir de la date de vente
que ses W.C. à faible consommation d’eau seront sans défauts de
fabrication qui empêcheraientt l’opération de chasse de la cuvette selon
les conditions de performance ASME A112.19.6 1990, lorsqu’ils sont
installés et utilisés selon les instructions fournies avec le produit.
Sterling,à son choix, réparera, rectifiera, ou remplacera un appareil, si
un défaut est décelé après inspection Sterling en cours d’usage normal
domestique pendant la période de couverture citée ci-dessus. Sterling
n’est pas responsables des coûts d’installation ou de démontage, dans
le cas où un remplacement est nécessaire. Tous dommages dûs à une
manipulation ou installation erronées ou à un mauvais entretien du
produit ne seront pas considérés comme défauts de fabrication, et ne
seront pas couverts par la présente garantie. Cette garantie est accordée
Sterling Français-6 1084868-2-A

Garantie limitée 5 ans (cont.)
uniquement à l’acquéreur initial.
Pour vous prévaloir du service-garantie, contacter Sterling, soit par
l’intermédiaire de votre plombier, centre de rénovation, grossiste ou
vendeur, ou encore par écrit à Sterling Plumbing, Consumer Services,
444 Highland Drive, Kohler, Wisconsin 53044 USA. 1-888-783-7546.
Dans les limites permises par la loi, toutes les garanties appliquées
de qualité marchande et celles d’aptitude à un emploi particulier
sont déclinées ici. Sterling décline toute responsabilité contre les
dommages particuliers, accessoires ou indirects. Certains
états/provinces ne permettent pas la limitation sur la durée de la
garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, de sorte que ces limitations
ou exclusions pourraient ne pas s’appliquer dans votre cas. Cette
garantie vous donne des droits légaux spécifiques. Vous pouvez
également avoir d’autres droits qui varient d’un état/province à
l’autre.
Ceci constitue notre garantie écrite exclusive.
1084868-2-A Français-7 Sterling

Guía de instalación
Lavabo de instalación bajo cubierta
Herramientas y materiales
Gracias por elegir los productos de Sterling
Le agradecemos que haya elegido a Sterling por la calidad que ofrece
al mejor precio. Dedique unos minutos para leer este manual antes de
comenzar la instalación. En caso de problemas de instalación o de
funcionamiento, no dude en contactarnos. Este manual contiene
nuestros números de teléfono. Gracias nuevamente por escoger a
Sterling.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Examine las tuberías de suministro y de desagüe. Reemplace de
ser necesario.
Utilice la plantilla incluida con el lavabo.
Debe perforar la abertura en la cubierta antes de instalar la
cubierta.
Lápiz Taladro
Tijeras
Plantilla
(provista)
Sellador Lentes de
seguridad
Cinta para
medir
Sierra
caladora
eléctrica
Más:
• Broca de 1/2"
• Trapos o toallas de papel
Sterling Español-1 1084868-2-A

Antes de comenzar (cont.)
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Sterling se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1084868-2-A Español-2 Sterling

1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación.
NOTA: Es posible que requiera herramientas diferentes o más
especializadas para instalar el lavabo en materiales de cubierta
distintos a la madera o compuestos de madera.
NOTA: Instale de manera que en el futuro sea posible desmontar
por debajo de la cubierta. Esto evitará que se produzcan daños en la
cubierta.
Corte la plantilla por la líneas que indican la abertura de la
cubierta. Corte por el interior de la línea de corte.
Coloque la plantilla sobre la cubierta para asegurarse de que haya
suficiente espacio entre el lavabo, la grifería y el protector contra
salpicaduras.
Verifique el espacio existente para el gabinete debajo de la
cubierta.
Trace el contorno de la plantilla sobre la cubierta con un lápiz.
Marque en la cubierta la línea central del orificio para la grifería.
Plantilla
Sterling Español-3 1084868-2-A

2. Instale el lavabo
Corte la abertura con cuidado siguiendo la línea trazada de la
plantilla.
NOTA: Los tornillos y anclajes provistos deben emplearse en
cubiertas con un espesor mínimo de 1″(2,5 cm). Para cubiertas más
delgadas, utilice anclajes y herrajes adecuados (no provistos).
Para cubiertas de madera
Marque y taladre los orificios de los tornillos para madera, en los
sitios designados en la plantilla.
Impermeabilice todas las áreas expuestas de la madera.
Para cubiertas de mármol/piedra
Coloque la cubierta boca abajo sobre material protector de
espuma para proteger la superficie. Marque y perfore orificios de
3/8″de diámetro con una profundidad de 5/8″(1,6 cm) en los
sitios designados en la plantilla.
Mármol
Material
protector
Herramienta
de fijar
Anclaje
Tornillo
para
madera
Tornillo
de anclaje
Instalación bajo cubierta
Aplique
sellador
Grapa
1084868-2-A Español-4 Sterling

Instale el lavabo (cont.)
Utilice una herramienta de fijación y un martillo para fijar los
anclajes.
Para todas las instalaciones
Si no se ha instalado la cubierta, instálela en este momento.
Taladre los orificios para la grifería según las instrucciones de
instalación de la grifería.
Instale la grifería en la cubierta según las instrucciones del
fabricante de la grifería.
Instale el desagüe en el lavabo según las instrucciones del
fabricante del desagüe.
NOTA: No utilice adhesivos ni selladores adhesivos.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. La porcelana vitrificada puede romperse o
despostillarse si no se maneja con cuidado. Maneje el
producto con cuidado.
PRECAUCIÓN: Riesgo de daños al producto. Si se aprietan
demasiado las tuercas se pueden causar daños irreparables en
el lavabo. No apriete demasiado las tuercas.
Aplique una tira continua de sellador de alta calidad en la
superficie superior del borde del lavabo donde hará contacto con
la cubierta.
Para cubiertas de madera, compuesto de madera y mármol,
instale el lavabo en la cubierta utilizando las grapas y tornillos
provistos. Para cubiertas de otro tipo de material, consulte las
instrucciones del fabricante de la cubierta para los herrajes
recomendados.
Coloque el lavabo de manera que quede alineado debajo de la
abertura antes de apretar las grapas. Empuje el borde del lavabo
hacia arriba contra la cubierta hasta que quede bien ajustado. No
apriete demasiado.
Limpie inmediatamente el exceso de sellador y rellene los vacíos
según sea necesario.
Antes de continuar, deje que el sellador se seque por 30 minutos.
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, según las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Sterling Español-5 1084868-2-A

Instale el lavabo (cont.)
Limpie con un limpiador no abrasivo.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto STERLING:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada sobre la limpieza y los productos
de limpieza a considerar, visítenos en
www.sterlingplumbing.com/support.html. Para solicitar información
acerca del cuidado y la limpieza, llame al 1-800-456-4537 y presione 2
para productos Sterling y luego 3 para documentos.
Garantía - limitada de 5 años
De acuerdo a la clasificación arriba descrita, el grupo de plomería
Sterling, una división de Kohler Co., (Sterling) garantiza que sus
inodoros y lavabos de porcelana vitrificada estarán libres de defectos
de fabricación durante 5 años desde la fecha de venta del producto.
Sterling garantiza igualmente por un periodo de 5 años a partir de la
fecha de venta, que sus inodoros de bajo consumo estarán libres de
defectos de fabricación que impidan la limpieza de la taza con una sola
descarga, conforme a lo establecido por la norma ASME A112.19.6
1990, siempre y cuando sean instalados y utilizados conforme a las
instrucciones incluidas con el producto.
1084868-2-A Español-6 Sterling
