Installation Guide
Single-Control Bath and Shower Trim
K-T16225, K-T16233, K-T16234,
K-T16235, K-16246
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1059598-2-C

IMPORTANT INSTRUCTIONS
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard. The pressure-balanced valve will not compensate for
changes in the water supply temperature; adjust the maximum
water temperature setting of this pressure-balanced valve when
such changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
NOTICE: Only apply silicone based lubricants to these valves. Do
not use petroleum based lubricants. Petroleum based lubricants will
harm the O-rings, seals, and plastic components.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1059598-2-C 2 Kohler Co.

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the ″Optional Temperature Limiting Adjustment″
section of this guide.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″OFF″
position.
Shut off the main water supply.
The handle assembly illustrations shown may not represent your
actual product. The installation instructions still apply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Thermometer
Plus:
• 1/2" NPT Pipe Nipple
Strap
Wrench
Silicone
Sealant
Thread
Sealant
Plumbers
Putty
Hex
Wrench
Assorted
Screwdrivers
Kohler Co. 3 1059598-2-C

1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
Remove any excess putty.
1/2" Nipple
K-16246
K-496-V
7/16"
(1.1 cm)
Apply plumbers
putty.
1059598-2-C 4 Kohler Co.

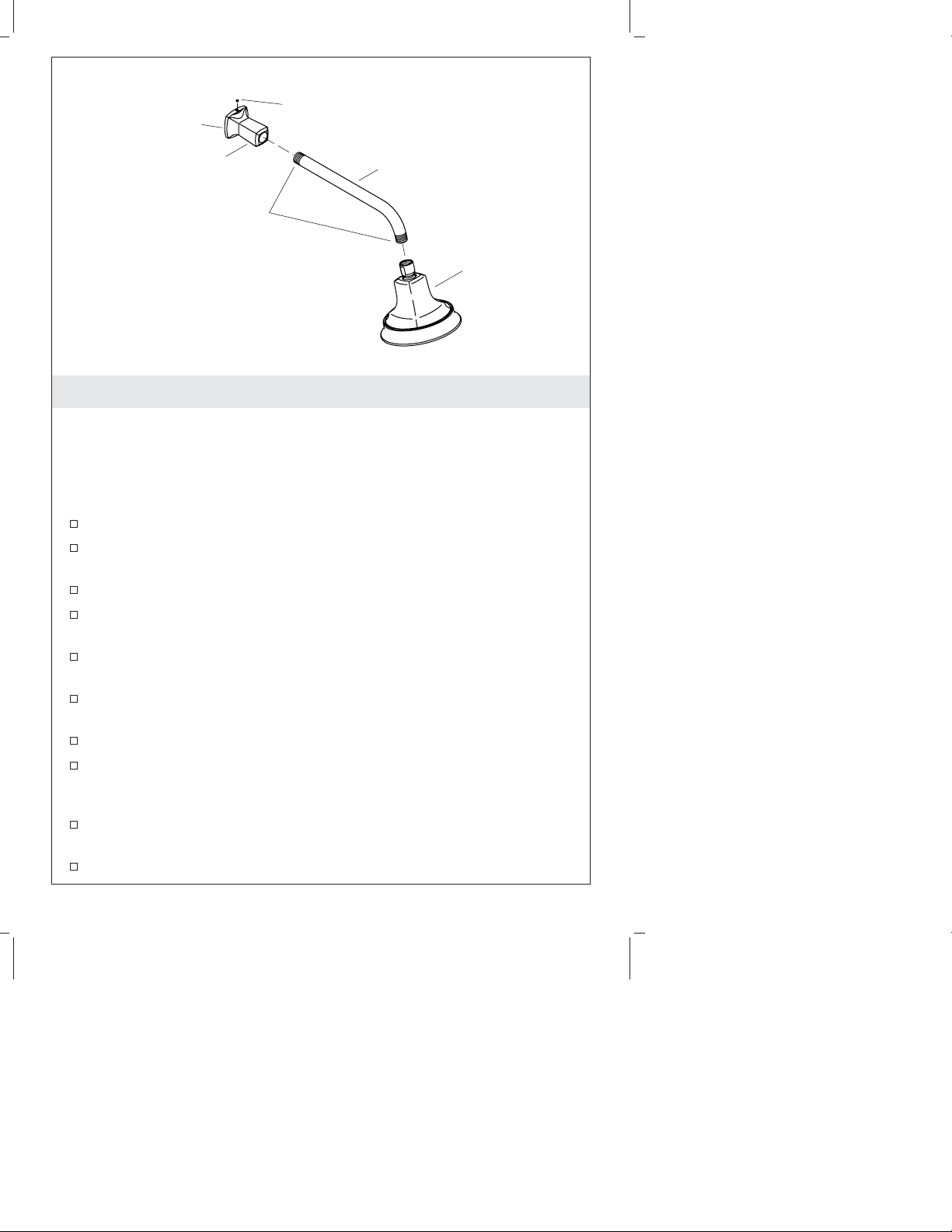

2. Install the Showerhead
NOTICE: Do not use thread sealant compound (pipe dope) on the
shower arm threads. Instead, use thread sealant tape on the shower
arm threads. This will avoid clogging the showerhead spray outlets.
Remove the temporary nipple from the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the wall flange according to the manufacturer’s instructions.
Slide the wall flange onto the shower arm.
Apply thread sealant tape to the threads shower arm and install
the shower arm to the shower elbow.
Carefully tighten shower arm to the shower elbow with a clean
strap wrench.
Press the flange against the finished wall and secure to the
shower arm by tightening the setscrew.
Remove all excess putty.
With the showerhead off, run hot and cold water through the
shower arm to flush out dirt and debris.
Apply thread sealant tape to the shower arm and thread the
showerhead to the shower arm.
Use a clean strap wrench to tighten the showerhead.
Check for proper operation.
Apply thread
sealant tape.
Setscrew
Flange Shower Arm
Showerhead
Apply plumbers
putty.
Kohler Co. 5 1059598-2-C

3. Optional Temperature Limiting Adjustment
CAUTION: Risk of personal injury. To eliminate the risk of
scalding, the water temperature should never be set above
120°F (49°C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1059598-2-C 6 Kohler Co.

4. Install the Diverter Assembly
For K-T16233–3 and K-T16233–4 Models
Remove and discard the plaster guard and/or dome, if installed.
Position the actuator over the diverter stem. Tighten the setscrew.
Slide the guide over the actuator and thread it onto the diverter
stem.
Tighten the knob onto the actuator.
Guide
Setscrew
Actuator
Diverter Assembly
Discard plaster
guard with dome.
Diverter Stem
Valve Stem
Knob
Kohler Co. 7 1059598-2-C

5. Install the Valve Trim
NOTICE: For K-306-KS valve: The thin wall installation kit (88526)
is required for fiberglass or acrylic installations.
NOTE: The handle assembly illustrated may not represent your
actual product. The installation instructions still apply.
For installation over a tiled wall, apply a bead of silicone sealant
around the back edges of the escutcheon.
Break off the tab at the lower right on the backing plate. Fit the
backing plate over the valve so the large hole is on the bottom
and secure with two screws. Do not overtighten.
Rotate the valve stem fully counterclockwise.
Position the escutcheon over the backing plate and thread the
collar into the backing plate. Do not cross thread.
Insert the sleeve into the notches of the collar and hand tighten. If
the collar does not thread into the backing plate, thread the
backing plate screws 1/2 turn back.
Turn the sleeve around so the cutout in the sleeve faces away
from the wall.
Place the handle assembly over the valve stem and tighten the set
screw.
Escutcheon
Collar
Sleeve
Setscrew
Handle
Assembly
Screws
Tab
Valve Stem
Backing
Plate
1059598-2-C 8 Kohler Co.

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT : Risque de brûlures ou autres blessures
graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition de débit
croisé au régulateur et modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements de température d’eau saisonniers,
et le remplacement ou l’entretien du chauffe-eau, changeront la
température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures. La valve à pression
réguléene compensera pas les changements de température
d’alimentation d’eau; ajuster la température maximale de cette
valve à pression équilibrée si de tels changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
AVIS : Seuls des lubrifiants à base de silicone devraient être
appliqués à ces valves. Ne pas utiliser de lubrifiants à base de
pétrole. Des lubrifiants à base de pétrole peuvent endommager les
joints-toriques, les joints et les composants en plastique.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
Kohler Co. Français-1 1059598-2-C

INSTRUCTIONS IMPORTANTES (cont.)
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
NOTICE IMPORTANTE AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.

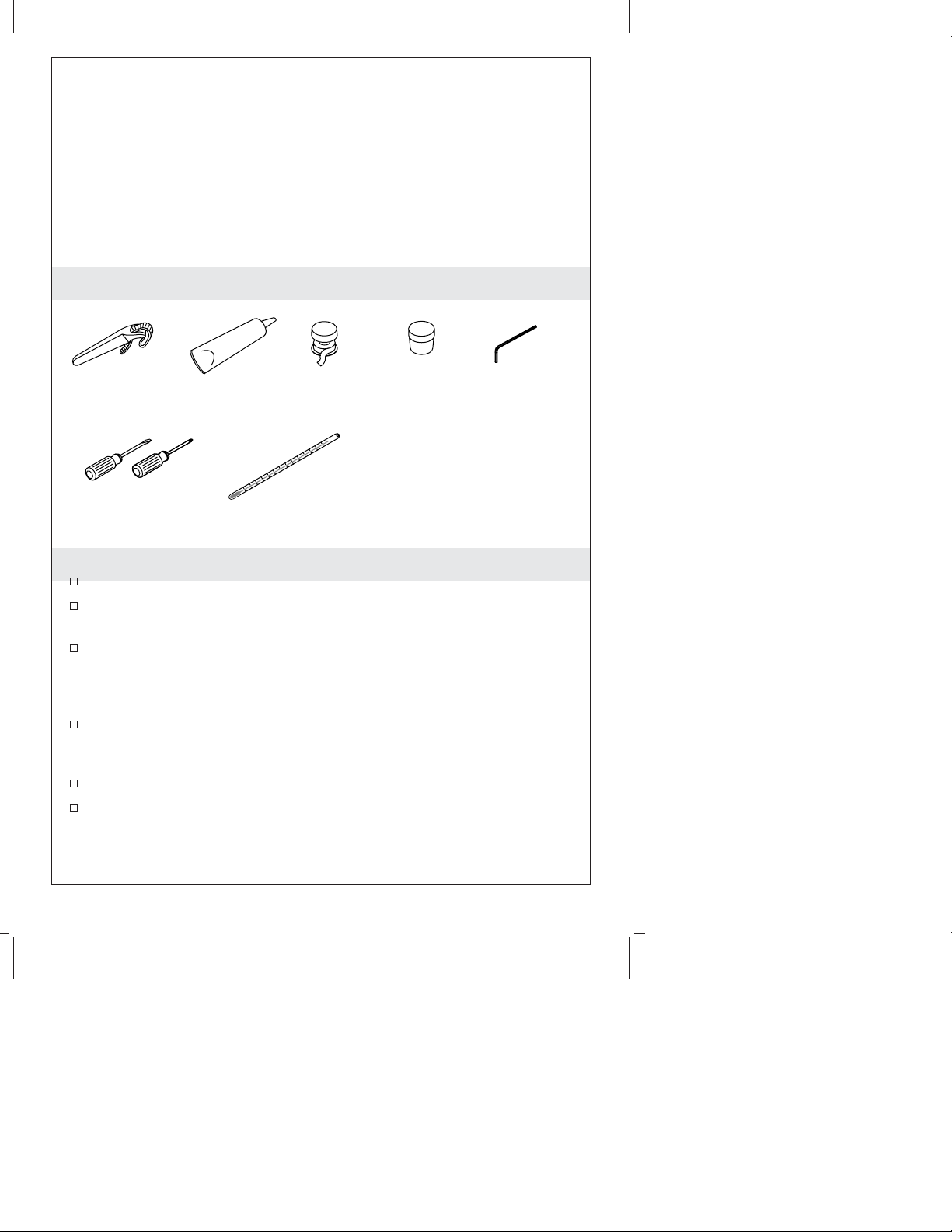

Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. S’il un réglage de température
est nécessaire, se référer à la section ″Réglage optionnel de
limitation de température″de ce guide.
La valve s’arrête par pression d’eau. Ne forcer la poignée dans
aucune direction. Pour fermer la valve, la tourner doucement sur
la position ″OFF″.
Couper l’alimentation d’eau principale.
Les illustrations d’ensemble de poignée peuvent être différentes
de votre produit actuel. Les instructions d’installation
s’appliquent tout de même.
Thermomètre
Plus:
• Mamelon tuyau 1/2" NPT
Clé à
sangle
Mastic à la
silicone
Joint
d'étanchéité
pour filetage
Mastic de
plombier
Clé
hexagonale
Tournevis
assortis
1059598-2-C Français-2 Kohler Co.

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-3 1059598-2-C

1. Installer le bec
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de 7/16″(1,1 cm)
au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excès de mastic.
Mamelon
de 1/2"
7/16"
(1,1 cm)
Appliquer du
mastic de
plomberie.
K-16246
K-496-V
1059598-2-C Français-4 Kohler Co.

2. Installer la pomme de douche
AVIS : Ne pas utiliser de joint d’étanchéité pour filetage (colle à
tuyau) sur les filetages de bras de douche. Utiliser du ruban
d’étanchéité pour filetage sur les filetages de bras de douche à la
place. Ceci évitera de boucher les orifices de vaporisateur la pomme
de douche.
Retirer le mamelon temporaire du coude de la douche.
Appliquer du mastic d’étanchéité ou un produit semblable au dos
de la bride murale selon les instructions du fabricant du mastic.
Glisser la bride murale sur le bras de douche.
Appliquer du ruban d’étanchéité sur le filetage du bras de
douche et installer le bras de douche dans le coude.
Serrer délicatement le bras de douche sur le coude avec une clé à
sangle propre.
Presser la bride contre le mur fini et sécuriser au bras de douche
en serrant la vis de retenue.
Retirer tout excédent de mastic.
Avec la pomme de douche fermée, faire couler l’eau chaude et
l’eau froide dans le bras de douche pour évacuer toute saleté et
les débris.
Appliquer un ruban d’étanchéité sur le bras de douche et visser
la pomme de douche sur ce dernier.
Utiliser une clé à sangle propre pour serrer la pomme de douche.
Appliquer du ruban
d'étanchéité pour
filetage.
Vis de retenue
Bride Bras de douche
Pomme de
douche
Appliquer du mastic
de plomberie.
Kohler Co. Français-5 1059598-2-C

Installer la pomme de douche (cont.)
Vérifier la bonne opération.
1059598-2-C Français-6 Kohler Co.

3. Réglage optionnel de limitation de température
ATTENTION : Risque de blessures corporelles. Pour
éliminer les risques de brûlures, la température ne devrait
pas être réglée au-dessus de 120°F (49°C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pourde petits changements de température, ajuster la vis de
serrage, et revérifier la température d’eau.
Pourde grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette
Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-7 1059598-2-C

4. Installer l’ensemble d’inverseur
Pour les modèles K-T16233–3 et K-T16233–4
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Positionner l’actionneur sur la tige d’inverseur. Serrer la vis de
retenue.
Glisser le guide sur l’actionneur et le visser sur la tige de
l’inverseur.
Serrer la poignée sur l’interrupteur.
Guide
Vis de retenue
Interrupteur
Ensemble inverseur
Jeter le renfort en
plâtre avec dôme.
Tige d'inverseur
Tige de la valve
Poignée
1059598-2-C Français-8 Kohler Co.

5. Installer la garniture de la valve
AVIS : Pour valve K-306-KS: Le kit d’installation de mur fin (88526)
est requis pour installations en fibre de verre ou acrylique.
REMARQUE : L’ensemble de poignée illustré pourrait ne pas
représenter le produit actuel. Les instructions d’installation
s’appliquent tout de même.
Dans le cas d’une installation sur mur carrelé, appliquer un joint
d’étanchéité à la silicone autour des rebords arrières de
l’applique.
Casser la languette en bas à droite sur la plaque d’appui. Ajuster
la plaque d’appui sur la valve de façon à ce que l’orifice large soit
à la base puis sécuriser avec deux vis. Ne pas trop serrer.
Tourner la tige de la valve complètement vers la gauche.
Positionner l’applique sur la plaque d’appui et visser le collier
dans la plaque d’appui. Ne pas fausser le filetage.
Insérer le manchon dans les encoches du collier et serrer à la
main. Si le collier ne peut pas être vissé dans la plaque d’appui,
dévisser les vis de la plaque d’appui d’un 1/2 tour.
Tourner le manchon de manière à ce que la découpe dans ce
dernier soit dirigé à l’écart du mur.
Placer l’ensemble de poignée sur la tige de valve et serrer la vis
de retenue.
Applique
Collier
Manchon
Vis de
retenue
Ensemble
de poignée
Vis
Languette
Tige de valve
Plaque de
support
Kohler Co. Français-9 1059598-2-C

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua en la válvula para reducir el riesgo
de quemaduras, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como los cambios de temperatura debido a las
estaciones del año y el mantenimiento o reemplazo del calentador
de agua, afectarán la temperatura máxima del agua suministrada
por la válvula y pueden causar quemaduras. La válvula
reguladora de presión no compensará los cambios de temperatura
del agua; ajuste la temperatura máxima del agua de esta válvula
reguladora de presión cuando se produzcan tales cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
AVISO: Sólo aplique lubricantes con base de silicona a estas
válvulas. No utilice lubricantes derivados del petróleo. Los
lubricantes derivados del petróleo dañarán los arosellos (O-rings),
los sellos y los componentes de plástico.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua de esta válvula reguladora de
presión según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE
1016.
Kohler Co. Español-1 1059598-2-C

INSTRUCCIONES IMPORTANTES (cont.)
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, desde los Estados Unidos
llame a nuestro Departamento de Atención al Cliente, al
1-800-4-KOHLER. Fuera de los Estados Unidos, comuníquese con su
distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene los
espacios en blanco del cuadro de información de la Guía del usuario y
en la etiqueta de la válvula. Guarde la Guía del usuario para referencia
futura.
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Antes de instalar la guarnición, determine si la temperatura
máxima del agua es aceptable para el usuario. Si es necesario
ajustar la temperatura, consulte la sección ″Ajuste opcional del
límite de temperatura″en este guía.
La presión del agua cierra la válvula. No fuerce la manija en
ninguna dirección. Para cerrar la válvula, gire suavemente a la
posición cerrada.
Cierre el suministro principal de agua.
Es posible que las ilustraciones del montaje de la manija que se
muestran no representen su producto real. Las instrucciones de
instalación aun aplican.
Termómetro
Más:
• Niple de 1/2" NPT
Llave de
correa
Sellador
de silicona
Sellador de
roscas
Masilla de
plomería
Llave
hexagonal
Destornilladores
surtidos
Kohler Co. Español-2 1059598-2-C

Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1059598-2-C Español-3 Kohler Co.
