Kohler 1071003-2-B User manual

Installation Guide
Aluminum Column
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-1840
1071003-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed within this manual. Thanks again for choosing Kohler
Company.

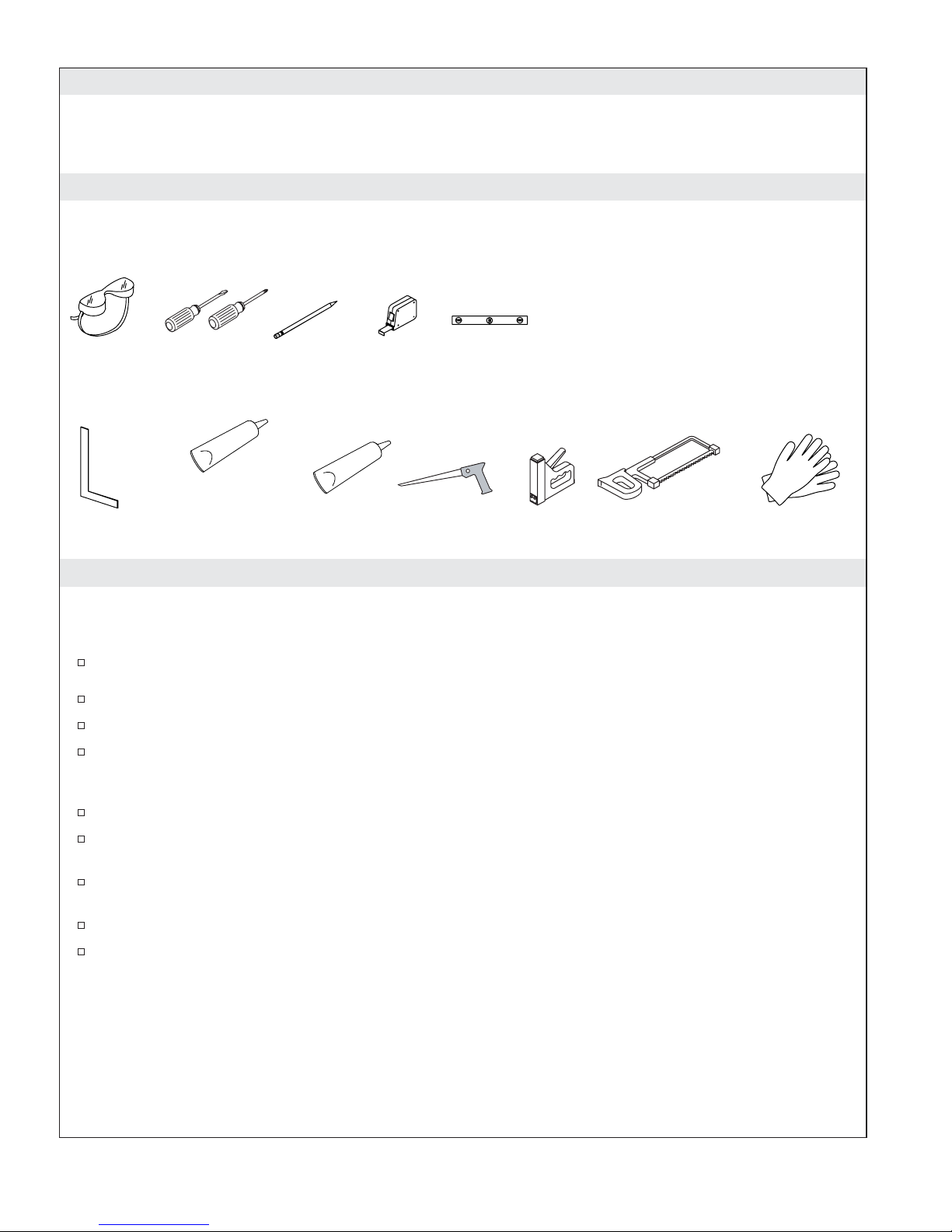

Tools and Materials
Before You Begin
IMPORTANT! This product is for new construction or complete remodel (down to the studs) of tiled
showers only. Do not install this product to plastic walls or any other material than tile.
Please read these instructions carefully. This will help you to avoid costly mistakes.
Observe all local plumbing and building codes.
This installation is easiest when performed by two people.
Unpack and inspect the product for damage. If you find any damage, do not install the product.
Report the specific problem to your dealer immediately. After inspection, return the product to the
carton until you are ready to install it.
The unit must be installed to adequately supported, plumb walls.
Make sure the installation area is clean and free of all debris. If remodeling, remove all finished wall
material to expose the stud wall/framing.
Consider the overall dimensions of the unit and location of the shower faucet(s) when planning the
unit’s location within the shower area.
Consult all applicable instructions for accessories and shower doors before installing.
Kohler Co. reserves the right to make revisions in the design of products without notice, as specified
in the Price Book.
Plus:
• Common Woodworking Tools and
Materials
• Common Tile Tools and Materials
• Drop Cloth
• 2x4 or 2x6 Lumber
• Water Resistant Wall Material
• Water Barrier Plastic Sheeting
Pencil Level
Square
Safety
Glasses Tape
Measure
Silicone Sealant
Color Matched
to Grout Stapler 32-Tooth Hacksaw
100% Silicone
Sealant Keyhole Saw Gloves
Assorted
Screwdrivers
1071003-2-B 2 Kohler Co.

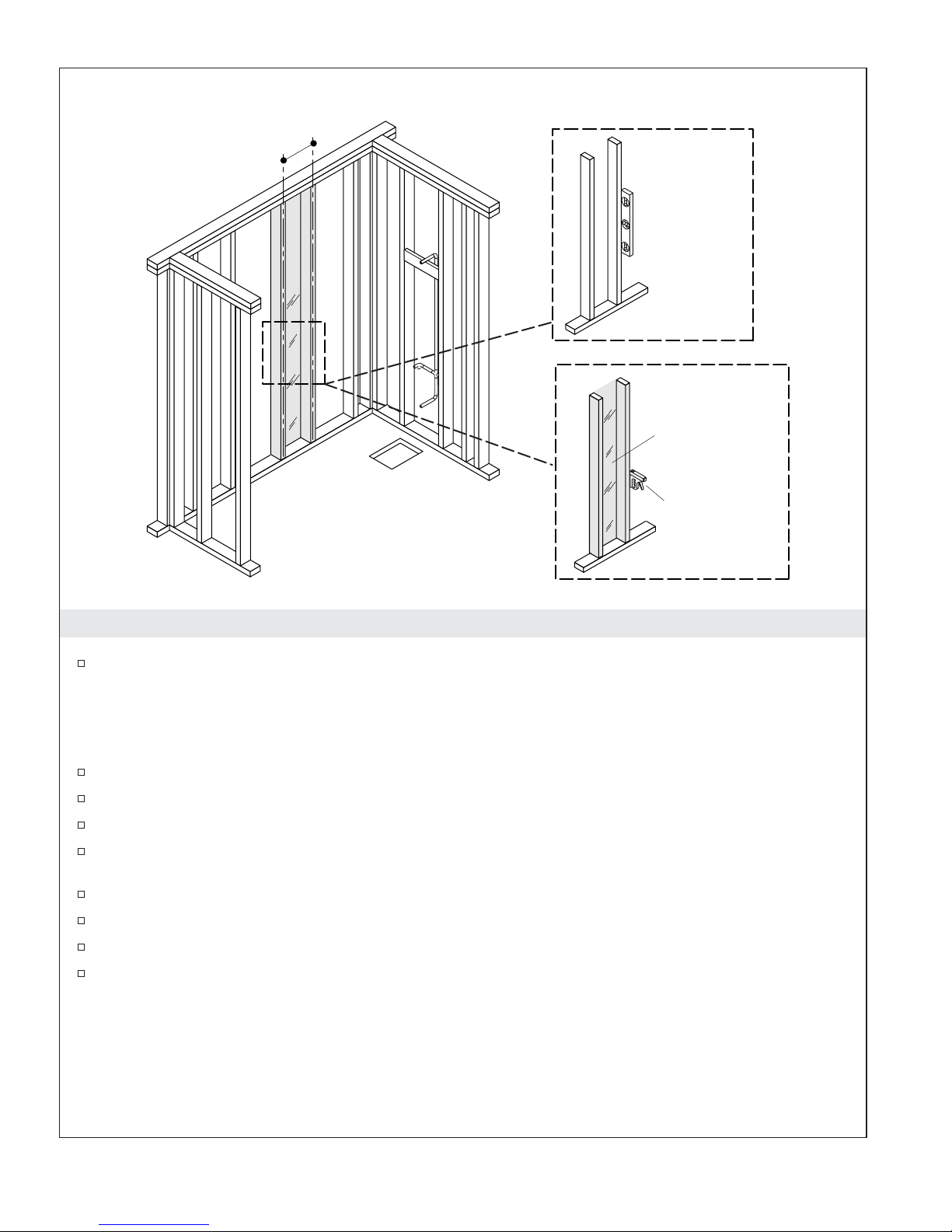

1. Construct the Stud Framing
Install the drain and supply pipes according to local plumbing codes.
IMPORTANT! Plan the shower area around the desired placement of the shelving unit. Ensure the
placement of the shelving unit will be free of obstructions (such as pipes or electrical boxes).
IMPORTANT! Before attaching the studs, ensure the studs are not warped.
Install two studs 7-1/2″(19.1 cm) apart on center at the desired shelving unit location.
Verify the studs are plumb. Plane the studs, if necessary.
Build the rest of the shower area out of 2x4 or 2x6 lumber according to local building codes.
Install the pipes, valves, and showerhead fittings according to the plumbing manufacturer’s
instructions.
If applicable, install a watertight membrane to the floor.
Wrap and staple water barrier plastic sheeting into the stud pocket.
Place and staple water barrier plastic sheeting over the remaining studs.
Install the shower basin at this time. Refer to the shower basin manufacturer’s installation
instructions.
Plastic
Sheeting
Verify studs
are plumb.
Staple plastic
sheeting.
7-1/2"
(19.1 cm)
Kohler Co. 3 1071003-2-B

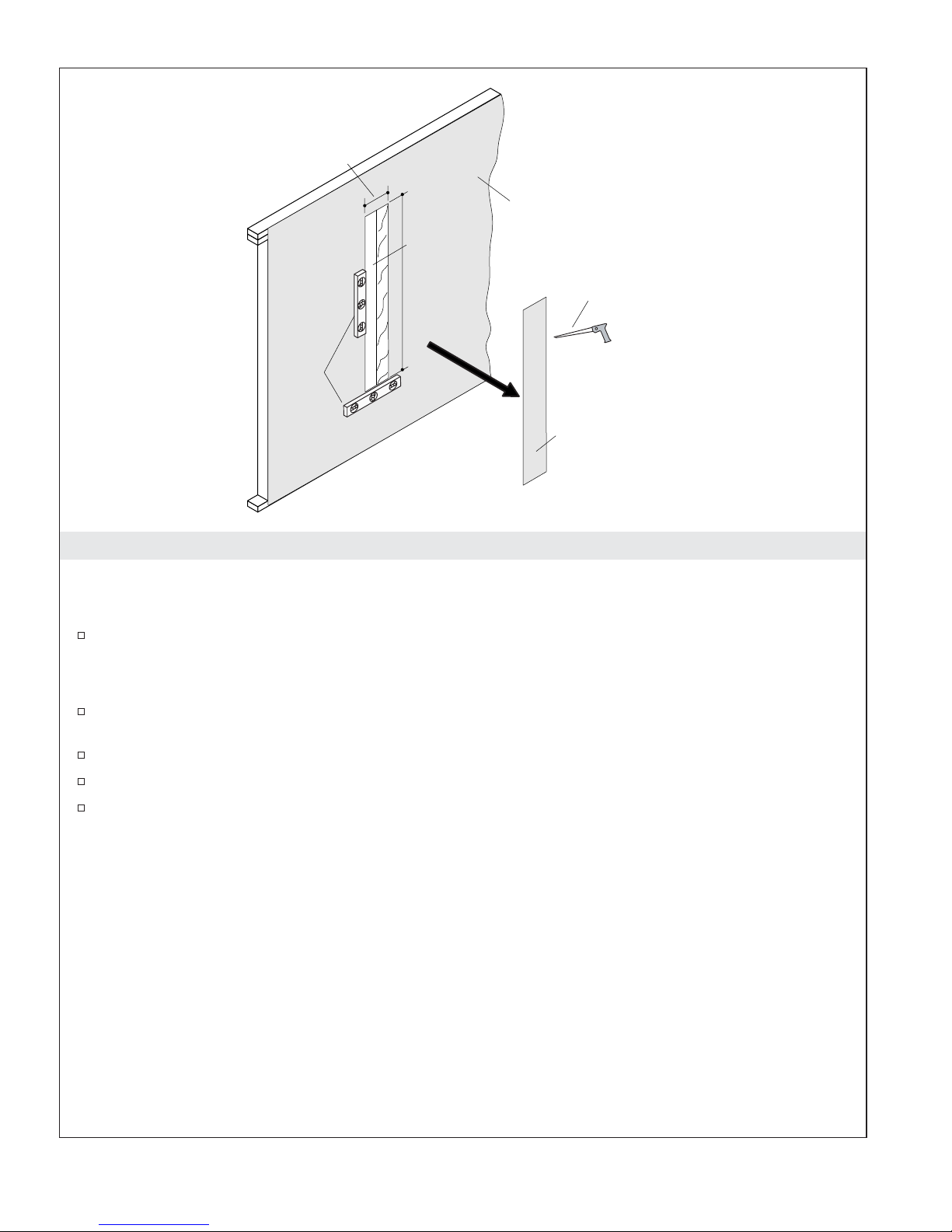

2. Prepare the Site
IMPORTANT! Select wall material that is water resistant (such as cement board) and meets local building
codes.
Install wall material to the entire shower area, including the stud pocket.
NOTE: Keep in mind the length of the column is 60″(152.4 cm) when determining the desired height.
Determine the desired vertical position of the column at the stud pocket location, then draw a pencil
mark at the base of the column.
From the marked point, draw a rectangle 60″(152.4 cm) in height and 5-1/8″(13 cm) in width.
Verify the drawn perimeter is plumb and level.
Using a keyhole saw, carefully cut along the marked perimeter lines to remove the wall material.
Remove wall
material.
Wall
Material
60"
(152.4 cm)
5-1/8"
(13 cm)
Stud
Pocket
Keyhole
Saw
Levels
1071003-2-B 4 Kohler Co.

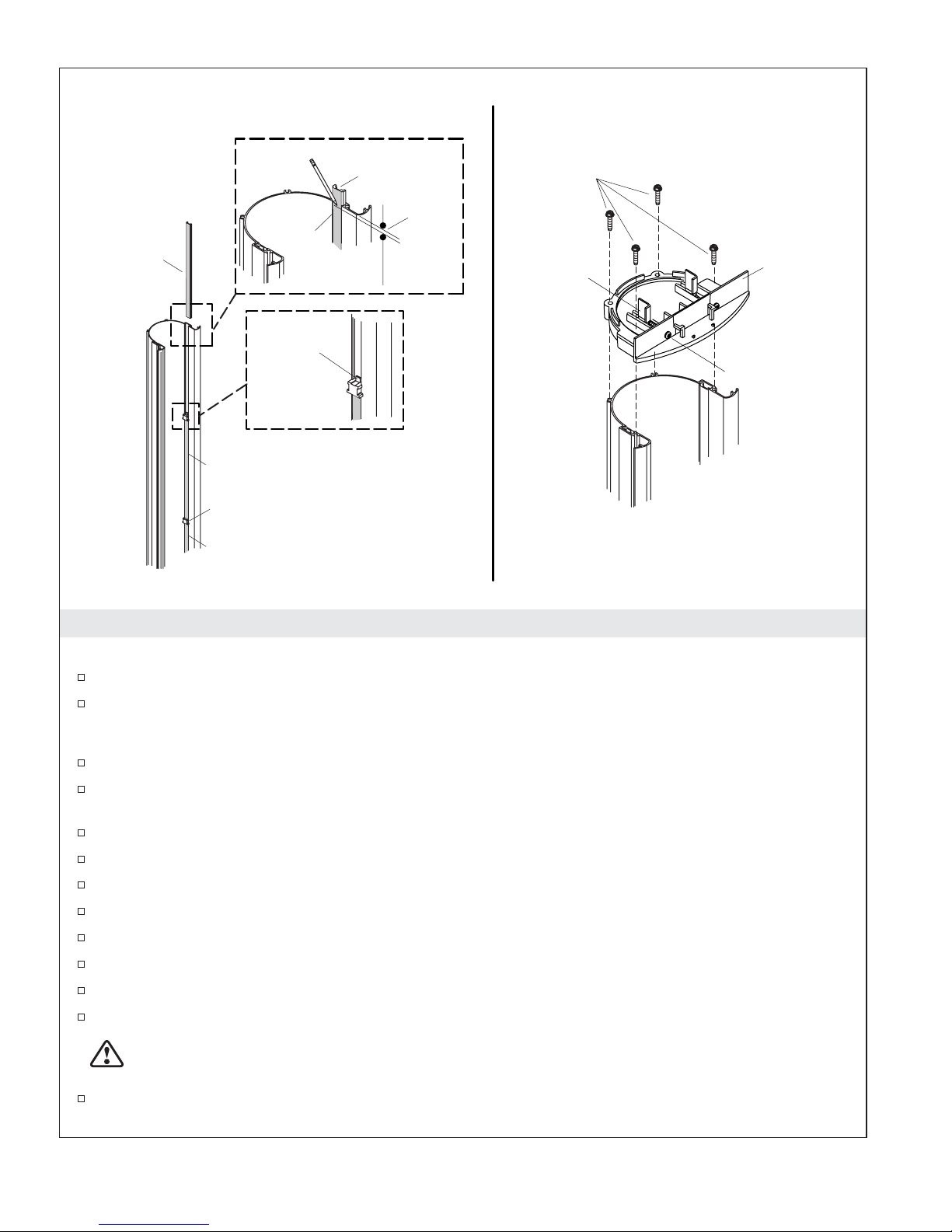

3. Assemble the Unit
Install Shelves
Insert a filler strip down into the left and right channel.
With the tab of the clip pointing up, snap a clip above each filler strip.
NOTE: The top filler strip will extend above the unit.
Repeat this process for the remaining strips and clips.
Temporarily insert a shelf above each set of clips to verify the clips are properly aligned. Adjust the
clips as needed.
Remove the shelves and set aside.
Inspect each channel, making sure the filler strips and clips are flush against each other.
Mark the top filler strips 1/16″(2 mm) below the edge of the columns.
Remove the marked filler strips.
Cut at each mark with a 32-tooth per inch hacksaw.
Reinsert the cut filler strips.
Snap the top cap into place on the top of the unit.
Partially thread a screw into each of the four screw holes on the top cap.
WARNING: Risk of product damage. Do not overtighten the screws. Once the rubber seal in the
top cap is compressed, the tightening resistance will increase.
Alternating between screws, completely tighten the screws to secure the top cap to the column.
1/16"
(2 mm)
Filler
Strip
Cut
Line
Screws
Top Cap
Screw
Clamp
Tab
Filler Strip
Filler
Strip
Clip
Filler Strip
Install Shelves Install Top Cap
Kohler Co. 5 1071003-2-B

Assemble the Unit (cont.)
Install Top Cap
Position the flat front of the clamp toward the front of the unit.
Partially thread a screw a total of four rotations through each clamp. Do not fully tighten until
instructed to do so.
1071003-2-B 6 Kohler Co.

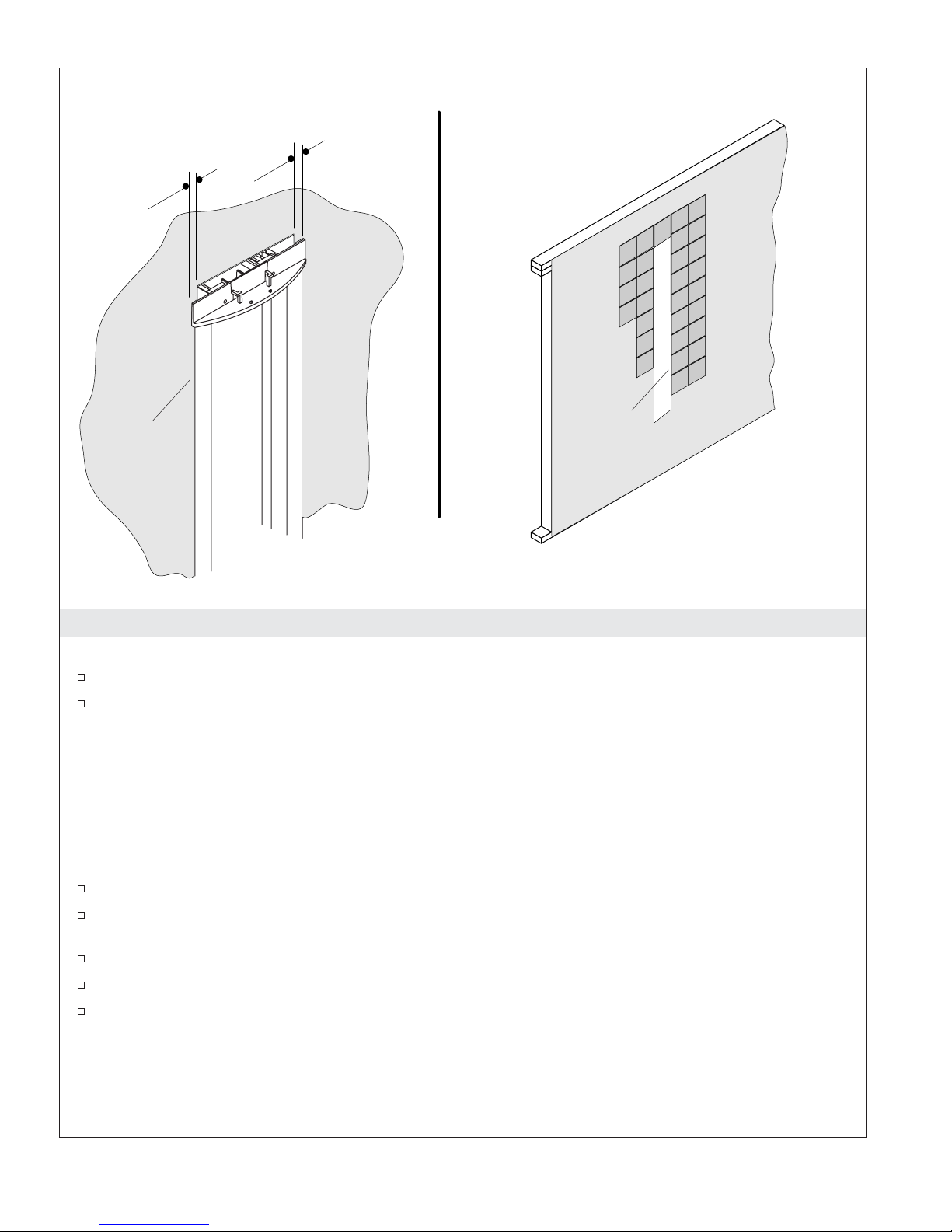

4. Complete the Site
Verify Fit
Temporarily insert the unit into the stud pocket.
Vertically center the unit, then verify the attachment flanges overlap the wall material a minimum of
1/4″(6 mm).
IMPORTANT! If a minimum of 1/4″(6 mm) overlap does not exist: Set the unit aside, remove the wall
material, then repeat the option selected in the ″Prepare the Site″section. If a minimum of 1/4″overlap
exists: Set the unit aside, then proceed with the installation.
Tile the Shower Area
IMPORTANT! When planning the tile layout, the tile must be flush with the edge of the wall material
at the cutout location for the unit.
Plan the tile installation for the walls, then mark the plan on the wall material.
Attach the tile with tile adhesive or thin-set mortar designed for wet environments.
Allow the tile adhesive or thin-set mortar to cure.
Apply grout to the tile, except for the expansion joints in the alcove.
Wipe the area with a damp sponge, allow the grout to set, then buff the tile with a soft cloth.
1/4"
(6 mm)
1/4"
(6 mm)
Verify tile
is flush
with edge.
Verify 1/4"
(6 mm)
overlap.
Verify Fit Tile the Shower Area
Kohler Co. 7 1071003-2-B

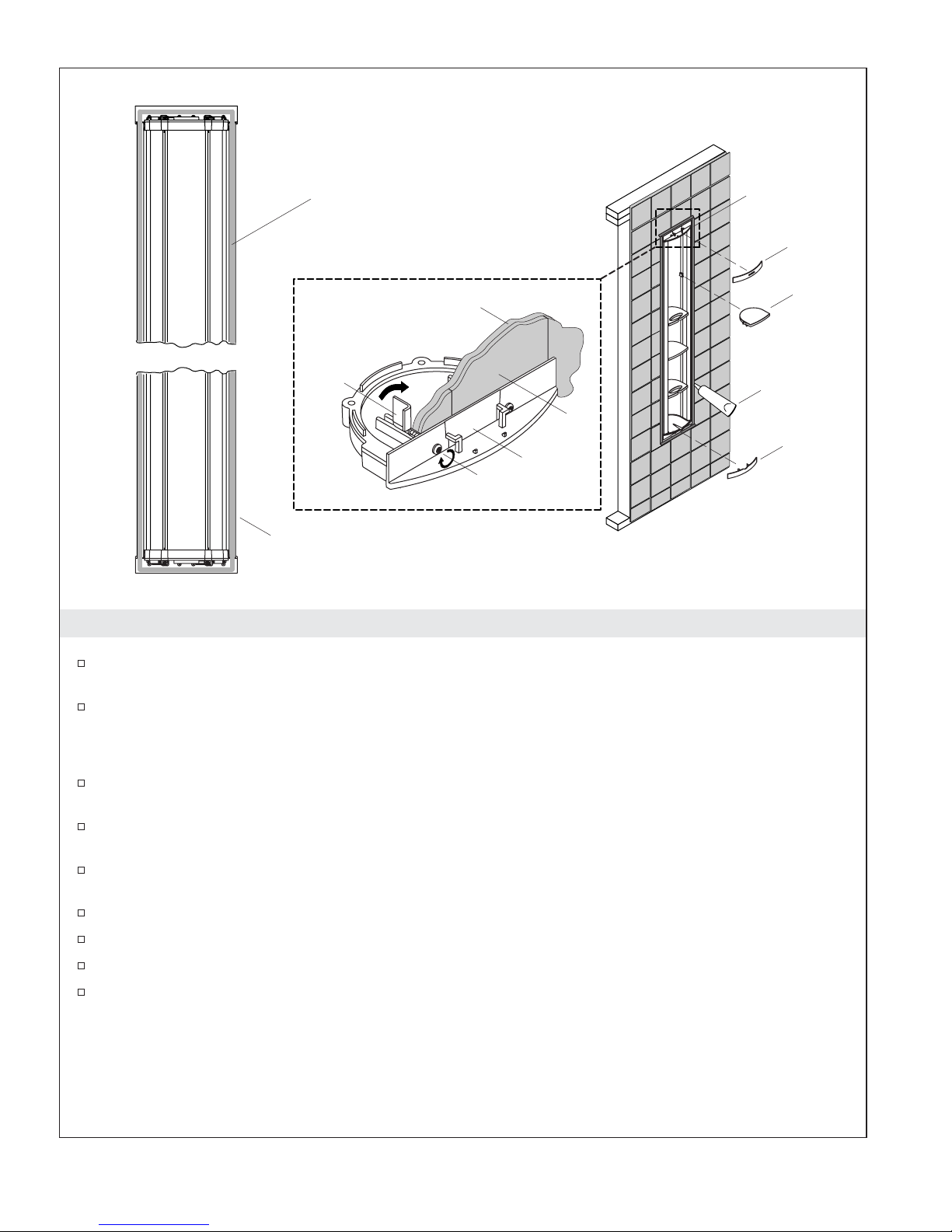

5. Secure the Unit
Apply 100% silicone sealant in the groove of the backside of the column and perimeter of the top
cap, as illustrated.
Starting from the bottom and working up, insert the column into the cutout.
NOTE: When the screws on the caps are tightened, the attached clamps will flip up and the column will
become flush with the wall material.
Tighten the two screws at the top cap and the bottom cap until the unit is flush against the wall
material. Do not overtighten the screws.
Tape off the area adjacent to the groove where the tile and the column meet. This will help create a
straight, uniform bead of silicone sealant.
Apply a bead of silicone sealant, which is color-matched to the grout, around the perimeter of the
column where the column and the wall material meet.
Remove the tape.
Allow the sealant to cure before proceeding.
Snap the four shelves into place on top of the clips.
Snap the Kohler label into the top cap and the base cover to the bottom of the column, as shown.
Kohler
Label
Base
Cover
100%
Silicone
Sealant
Shelf
Screw
Top Cap
Clamp
Wall Material
Tile
Tape area where
the tile and
acrylic meet.
Apply 100%
silicone sealant.
Back Side
Of Column
1071003-2-B 8 Kohler Co.

Guide d’installation
Colonne en aluminium

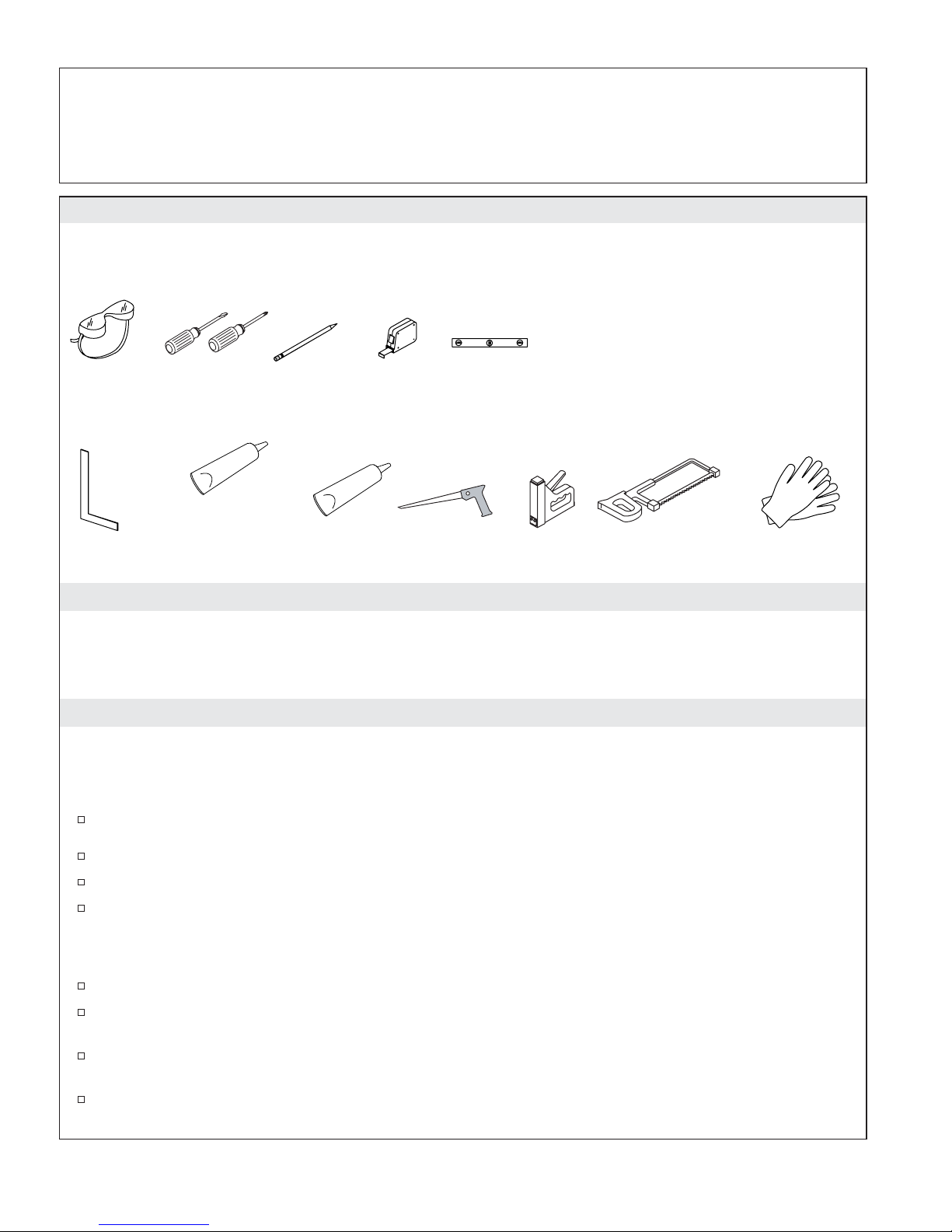

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone et notre site internet sont listés dans
ce manuel. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
IMPORTANT ! Ce produit est pour une nouvelle construction ou remodelage complet (jusqu’aux
montants) de douches carrelées uniquement. Ne pas installer ec produit sur des murs en plastique ou
autre matériau que du carrelage.
Veuillez lire ces instructions avec attention. Ceci vous aidera à éviter des erreurs coûteuses.
Respecter tous les codes de plomberie et de bâtiment locaux.
Cette installation est plus facile à deux personnes.
Déballer et l’examiner le produit pour en déceler tout dommage. Si un dommage quelconque est
noté, ne pas installer le produit. Veuillez immédiatement informer votre distributeur du problème.
Après l’inspection, remettre le produit dans son emballage de protection en attendant de commencer
l’installation.
L’unité doit être installée sur des murs correctement supportés et mis à niveau.
S’assurer que l’aire d’installation soit propre et exempte de tous débris. Dans le cas de remodelage,
retirer tout matériau de mur fini pour exposer le mur/cadrage de montant.
Prendre en considération les dimensions générales de l’unité et l’emplacement du (des) robinet(s) de
douche lors de la planification de l’emplacement de l’unité dans l’emplacement de douche.
Consulter toutes les instructions applicables aux accessoires et portes de douche avant de procéder à
l’installation.
Plus:
• Outils et matériels de menuiserie
communs
• Outils de carrelage et matériels
communs
• Toile de protection
• Montants de 2x4 ou de 2x6
• Matériau hydrorésistant du mur
• Revêtement de barrière à eau
Crayon
à papier
Niveau à bulle
Carré
Lunettes de
protection Mètre
ruban
Mastic à la silicone
de couleur assortie
au coulis Agrafeuse Scie à métaux à
32 dents
Mastic à la
silicone à 100% Scie égoïne Gants
Tournevis
assortis
Kohler Co. Français-1 1071003-2-B

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits et ceci sans
préavis, tel que spécifié dans le catalogue des prix.
1071003-2-B Français-2 Kohler Co.

1. Construire le cadrage du montant
Installer le drain et les tuyaux d’alimentation selon les codes de plomberie locaux.
IMPORTANT ! Planifier l’espace de douche autour de l’emplacement désiré de l’unité d’étagère. S’assurer
que l’emplacement d’étagère sera sans obstructions (telles que tuyaux ou boîtiers électriques).
IMPORTANT ! Avant d’attacher les montants, s’assurer que ceux-ci ne sont pas courbés.
Installer deux montants de 7-1/2″(19,1 cm) espacés au centre à l’emplacement désiré d’étagère.
Vérifier la mise à niveau des montants. Raboter les montants, si nécessaire.
Construire le reste de l’espace de de douche avec des lambourdes de 2x4 ou 2x6 selon les codes
locaux de construction.
Installer les tuyaux, valves et les raccords de pomme de douche conformément aux instructions du
fabricant de la plomberie.
Si applicable, installer une membrane étanche au sol.
Envelopper et agrafer un revêtement de barrière à eau en plastique dans la poche du montant.
Placer et agrafer un revêtement de barrière à eau en plastique sur les montants restants.
Installer le bassin de douche à ce moment. Se référer aux instructions d’installation du fabricant du
bassin.
Couverture
en plastique
Vérifier la
mise à
niveau des
montants.
Agrafer une
couverture en
plastique.
7-1/2"
(19,1 cm)
Kohler Co. Français-3 1071003-2-B

2. Préparer le site
IMPORTANT ! Sélectionner le matériau du mur étant hydrorésistant (tel que ciment) et conforme aux
codes locaux de construction.
Installer le matériau du mur à l’espace entier de douche, incluant la poche de montant.
REMARQUE : Garder en tête la longueur de la colonne de 60″(152,4 cm) lors de la détermination de la
hauteur désirée.
Déterminer la position verticale désirée de la colonne à l’emplacement de la poche de montant, puis
faire une marque au crayon à la base de la colonne.
A partir du point marqué, tracer un rectangle de 60″(152,4 cm) d ehauteur et de 5-1/8″(13 cm) de
largeur.
Vérifier que le périmètre tracé soit d’aplomb et nivelé.
Avec une scie sauteuse, découper avec précaution le long des lignes marquées du périmètre pour
retirer le matériau du mur.
Retirer le
matériau du mur.
Matériau
du mur
60"
(152,4 cm)
5-1/8"
(13 cm)
Poche de
montant
Scie
égoïne
Niveaux
1071003-2-B Français-4 Kohler Co.

3. Assembler l’unité
Installer les tablettes
Insérer une bande de remplissage dans les cannaux gauche et droit.
Avec la languette du clip pointant vers le haut, engager un clip au-dessus de chaque languette de
remplissage.
REMARQUE : La languette de remplissage supérieure s’étendra au-delà de l’unité.
Répéter cette procédure pour les languettes et clips restants.
Insérer temporairement une étagère au-dessus de chaque jeu de clips afin de vérifier l’alignement de
ces derniers. Ajuster les clips selon le besoin.
Retirer les étagères et mettre de côté.
Inspecter chaque canal, en s’assurant que les languettes de remplissage et les clips sont à égalité les
uns des autres.
Marquer les languettes de remplissage supérieures à 1/16″(2 mm) au-dessous du rebord des
colonnes.
Retirer les languettes de remplissage marquées.
Découper à chaque marque avec une scie à métaux à 32 dents par pouce.
Réinsérer les languettes de remplissage découpées.
Engager le couvercle supérieur en place au-dessus de l’unité.
Visser partiellement une vis dans chacun des quatre orifies de vis du couvercle supérieur.
1/16"
(2 mm)
Languette
Bande de
support
Bande de
support
Bande de
support
Ligne
de
découpe
Clip
Vis
Vis
Couvercle
supérieur
Bande de support
Pince
Installer les étagères Installer le couvercle supérieur
Kohler Co. Français-5 1071003-2-B

Assembler l’unité (cont.)
AVERTISSEMENT : Risque d’endommagement du produit. Ne pas trop serrer les vis. Une fois le
joint en caoutchouc dans le couvercle supérieur compressé, la résistance de serrage augmentera.
En alternant les vis, serrer complètement les vis pour sécuriser le couvercle supérieur à la colonne.
Installer le couvercle supérieur
Positionner l’avant plat de la pince vers l’avant de l’unité.
Visser partiellement une vis d’un total de quatre rotations dans chaque pince. Ne pas serrer avant
l’instruction de le faire.
1071003-2-B Français-6 Kohler Co.

4. Compléter le site
Vérifier l’ajustement
Insérer temporairement l’unité dans la poche de montant.
Centrer verticalement l’unité, puis vérifier que les brides d’attache chevauchent le matériau du mur
à un minimum de 1/4″(6 mm).
IMPORTANT ! Si un minimum de chevauchement de 1/4″(6 mm) n’existe pas: Mettre l’unité de côté,
retirer le matériau du mur, puis répéter l’option sélectionnée dans la section ″Préparer le site″.Si un
chevauchement minimum de 1/4″existe: Mettre l’unité de côté, puis procéder à l’installation.
Carreler l’espace de douche
IMPORTANT ! Lors de la planification de carrelage, celui-ci devrait être à égalité avec le rebord du
matériau du mur à l’emplacement de découpe pour l’unité.
Planifier l’installation de carrelage aux murs, puis marquer le plan sur le matériau du mur.
Attacher le carrelage avec de l’adhésif pour carrelage ou mortier fin conçu pour des environnements
humides.
Permettre à l’adhésif de carrelage ou au mortier fin de prendre.
Appliquer du coulis au carrelage, excepté aux joints d’expansion dans l’alcôve.
Essuyer l’endroit avec une éponge humide, permettre au coulis de prendre, puis polir le carrelage
avec un chiffon doux.
1/4"
(6 mm)
1/4"
(6 mm)
Vérifier que
le carrelage
est à
égalité du
rebord.
Vérifier le
chevauchement
de 1/4" (6 mm).
Vérifier l'ajustement Carreler l'espace de douche
Kohler Co. Français-7 1071003-2-B

5. Sécuriser l’unité
Appliquer du mastic à la silicone à 100% dans la rainure à l’arrière de la colonne et du périmètre du
couvercle supérieur, tel qu’illustré.
En commencant de la base vers le haut, insérer la colonne dans la découpe.
REMARQUE : Lorsque les vis sur les couvercles sont serrées, les pinces attachées se rabatteront vers le
haut et la colonne sera à égalité avec le matériau du mur.
Serrer les deux vis aux couvercles supérieurs et inférieurs jusqu’à ce que l’unité soit à égalité contre
le matériau du mur. Ne pas trop serrer les vis.
Mettre du ruban adhésif au point de rencontre adjacent à la rainure, là où le carrelage et la colonne
se rencontrent. Ceci aidera à créer un boudin continu et uniforme de mastic à la silicone.
Appliquer du mastic à la silicone de couleur assortie au coulis, autour du périmètre de la colonne,
au point de rencontre de la colonne et du matériau du mur.
Retirer le ruban-cache.
Laisser prendre le mastic avant de continuer.
Engager les quatre étagères en place au-dessus des clips.
Engager l’étiquette Kohler dans le couvercle supérieur et inférieur à la base de la colonne, tel
qu’illustré.
Étiquette
Kohler
Couvercle
de base
Mastic à la
silicone à
100%
Étagère
Vis
Couvercle
supérieur
Pince
Matériau du mur
Carreau
Mettre du ruban
adhésif au point
de rencontre du
carrelage et de
l'acrylique.
Appliquer du mastic
à la silicone à 100%.
Arrière de
la colonne
1071003-2-B Français-8 Kohler Co.

Guía de instalación
Columna de aluminio
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes
de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Este manual contiene nuestros números de teléfono y nuestro sitio web. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
¡IMPORTANTE! Este producto es para construcción nueva o remodelación completa (se retirará todo
dejando sólo los postes de madera de la pared) de duchas de azulejo solamente. No instale este
producto en paredes de plástico ni otro material que no sea azulejo.
Por favor, lea atentamente estas instrucciones. Esto le ayudará a evitar errores costosos.
Cumpla con todos los códigos locales de plomería y construcción.
Esta instalación es más fácil si la hacen dos personas.
Desembale y revise que el producto no esté dañado. Si encuentra algún daño, no instale el producto.
Informe inmediatamente a su distribuidor del problema específico. Después de la inspección, vuelva
a colocar el producto en la caja de cartón hasta el momento de la instalación.
La unidad se debe instalar con el soporte adecuado y paredes a plomo.
Verifique que el área de instalación esté limpia y no tenga partículas. En caso de remodelación, retire
todo el material de la pared acabada para dejar expuesta la estructura/paredes de postes de
madera.
Tome en cuenta las dimensiones completas de la unidad y el lugar de instalación de la grifería de la
ducha, al planear el lugar de instalación de la unidad en el área de la ducha.
Consulte las instrucciones correspondientes a los accesorios y puertas de ducha, antes de instalar.
Más:
• Herramientas y materiales comunes de
carpintería
• Herramientas y materiales comunes para
el azulejo
• Lona
• Listones de 2x4 ó 2x6
• Material impermeable para paredes
• Hojas de plástico como barrera de agua
Lápiz Nivel
Escuadra
Lentes de
seguridad Cinta para
medir
Sellador de silicona
del mismo color
que la boquilla Engrapadora Sierra para metales
de 32 dientes
Sellador 100%
de silicona Serrucho
de calar Guantes
Destornilladores
surtidos
Kohler Co. Español-1 1071003-2-B

Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como
se especifica en la lista de precios.
1071003-2-B Español-2 Kohler Co.

1. Construya la estructura de postes de madera
Instale las tuberías de suministro y desagüe conforme a los códigos locales de plomería.
¡IMPORTANTE! Planee el área de la ducha según el lugar deseado para la unidad de estantes. Asegure
que el lugar de instalación de la unidad de estantes esté libre de obstrucciones (como tubos y cajas
eléctricas).
¡IMPORTANTE! Antes de fijar los postes de madera, asegúrese de que los postes no estén pandeados.
Instale dos postes de madera con una separación de 7-1/2″(19,1 cm) en el centro del lugar de
instalación deseado de la unidad de estantes.
Verifique que los postes de madera estén a plomo. Rebaje los postes de madera, si es necesario.
Construya el resto del área de la ducha con postes de madera de 2x4 ó 2x6 según los códigos locales
de construcción.
Instale los tubos, válvulas y conexiones de la cabeza de ducha siguiendo las instrucciones del
fabricante de los componentes de plomería.
Si aplica, instale una membrana impermeable al piso.
Envuelva y engrape hojas de plástico como barrera de agua en el encajonado de postes de madera.
Coloque y engrape hojas de plástico como barrera de agua sobre el resto de los postes de madera.
Instale el fondo de la ducha en este momento. Consulte las instrucciones de instalación del
fabricante del fondo de la ducha.
Hojas de
plástico
Verifique que
los postes de
madera estén
a plomo.
Engrape hojas
de plástico.
7-1/2"
(19,1 cm)
Kohler Co. Español-3 1071003-2-B

2. Prepare el sitio
¡IMPORTANTE! Seleccione un material de la pared que sea resistente al agua (tal como paneles de
cemento) que cumpla con los códigos locales de construcción.
Instale el material de la pared a toda el área de la ducha, incluyendo el encajonado de postes de
madera.
NOTA: Tenga presente que la longitud de la columna es 60″(152,4 cm) al determinar la altura deseada.
Determine la posición vertical deseada de la columna en el encajonado de postes de madera, luego
trace una marca de lápiz en la base de la columna.
Desde el punto marcado, trace un rectángulo de 60″(152,4 cm) de altura y 5-1/8″(13 cm) de ancho.
Verifique que el perímetro trazado esté a plomo y a nivel.
Con una sierra caladora eléctrica, con cuidado corte a lo largo de las líneas del perímetro marcado
para quitar el material de pared.
Retire el material
de la pared.
Material de
la pared
60"
(152,4 cm)
5-1/8"
(13 cm)
Encajonado
de postes
de madera
Serrucho
de calar
Niveles
1071003-2-B Español-4 Kohler Co.
