Kohler K-11660 Assembly instructions

Homeowners Guide
Bath Drains
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-11660, K-11666, K-11677
106141-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Your Kohler Bath Drain
Your new bath drain blends elegant styling and beauty with
exceptional performance and reliability. Each bath drain is precision
engineered and constructed of premium quality materials to provide
trouble-free operation even under the hardest water conditions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
106141-5-A 2 Kohler Co.

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
Kohler Co. 3 106141-5-A

One-Year Warranty (cont.)
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
106141-5-A 4 Kohler Co.

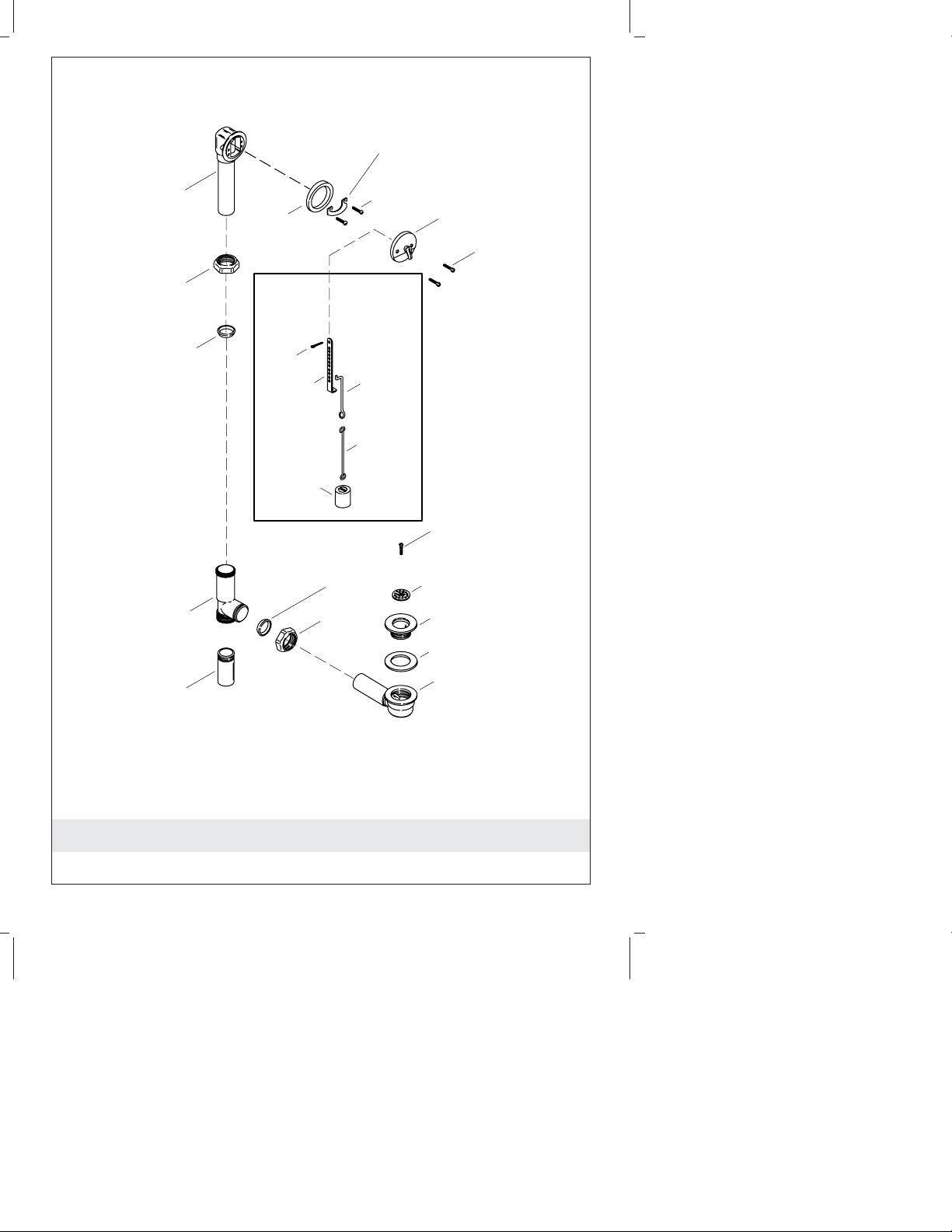

Service Parts
**Finish/color code must be specified when ordering.
29636
Gasket
28504
Nut
29767
Gasket
1007561
Ell & Tube
41349
Tee
1009706
21601**
Strainer
29760**
Strainer Body
20615**
Screw
29636
Gasket
28504
Nut
28522
Tailpiece
41340
Pin
41342
Lift Wire
41343
Plunger
21148
Screw
89279
Hold Down Plate
52667
Washer
50472
Link
50473
Link
60380**
Screw
K-11660 and K-11660M
77834**
Hood
Ell and
Tailpiece
30152
Plunger
Assembly
21601 (-CP)
Kohler Co. 5 106141-5-A

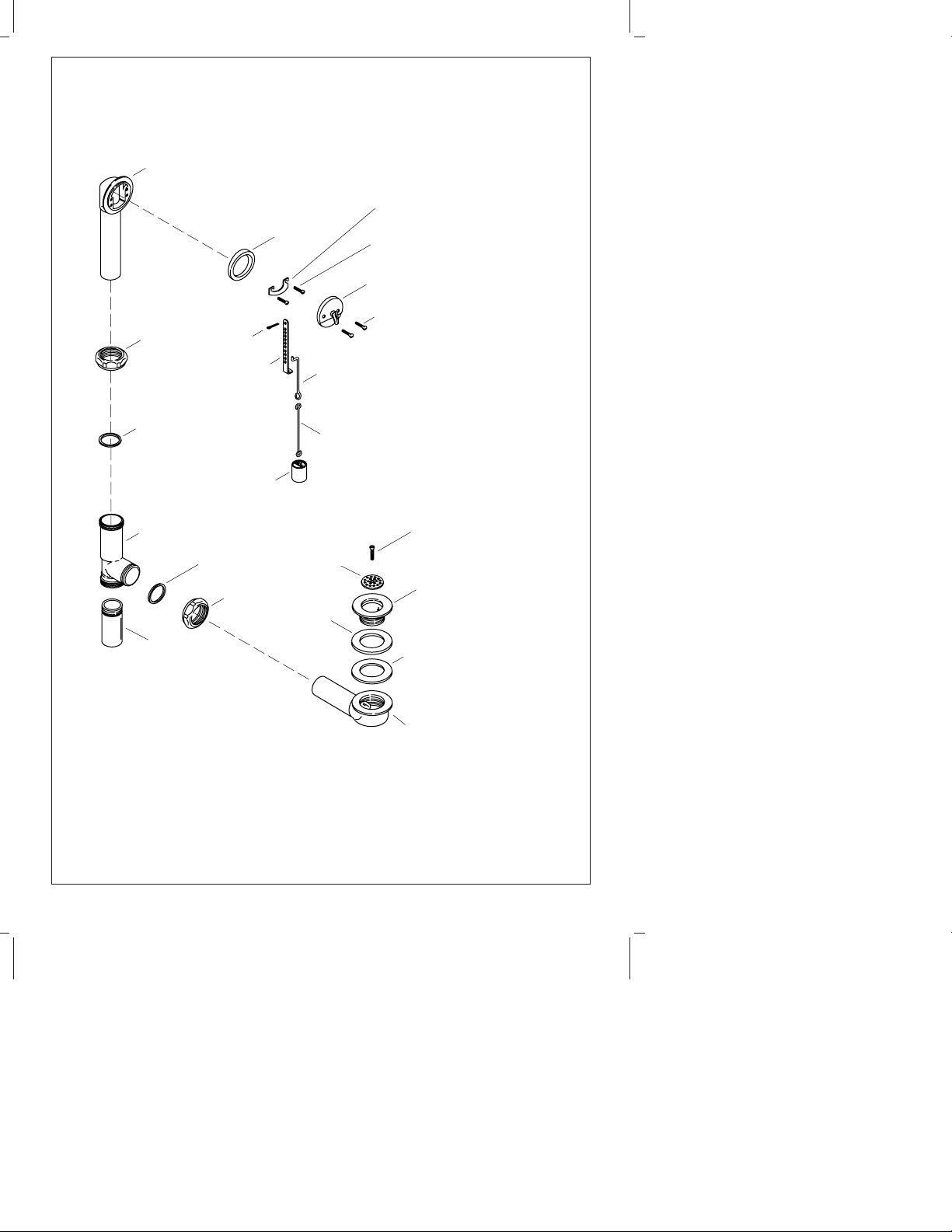

21597
Washer
21601 (-CP)
Strainer 29760**
21600
Gasket
21596
Tailpiece
21587
Nut
21586
Tee
21588
Washer
21587
Nut
21588
Gasket
20615**
Screw
B4909 (K-11677 and K-11677M)
Strainer Body
Overflow Elbow
Overflow Arm
21604 (K-11666)
78571 (K-11677 and K-11677M)
Drain Arm
21605 (K-11666)
21603**
Screw
21592 (K-11666)
21595
Screw
89279
52667
Washer
21593
Plunger
K-11666
K-11677
77435 (K-11677 and K-11677M)
Lift Rod
77834**
Hood
Hold Down Plate
K-11677M
41340
Pin
50472
Link
1021739
Link
21601**
**Finish/color code must be specified when ordering.
106141-5-A 6 Kohler Co.

Guide du propriétaire
Drains de baignoire
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plait quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Votre drain pour baignoire Kohler
Votre nouveau drain pour baignoire incorpore l’élégance et la beauté
soulignée par une performance et une fiabilité exceptionnelle. Chaque
drain pour baignoire est conçu avec précision et fabriqué avec des
matériaux de la plus haute qualité, pour garantir un fonctionnement
sans problème, même dans des régions où l’eau est dure.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
Kohler Co. Français-1 106141-5-A

Entretien et nettoyage (cont.)
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces annexes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Garantie limitée d’un an
Les produits de plomberie Kohler sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
106141-5-A Français-2 Kohler Co.

Garantie limitée d’un an (cont.)
Ceci constitue la garantie écrite exclusive de Kohler Co.
Kohler Co. Français-3 106141-5-A

Pièces de rechange
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
29636
Joint
28504
Écrou
29767
Joint
1007561
Coude et tube
41349
T
1009706
21601**
Crépine
29760**
Corps de crépine
20615**
Vis
29636
Joint
28504
Écrou
28522
Pièce de
raccordement
41340
Tige
41342
Câble de
levage
41343
Plongeur
21148
Vis
89279
Plaque de soutien
52667
Rondelle
50472
Raccord
50473
Raccord
60380**
Vis
K-11660 et K-11660M
77834**
Capot
Coude et
pièce de
raccordement
30152
Ensemble
de plongeur
21601 (-CP)
106141-5-A Français-4 Kohler Co.

21597
Rondelle
21601 (-CP)
Crépine 29760**
21600
Joint
21596
Pièce de
raccordement
21587
Écrou
21586
T
21588
Rondelle
21587
Écrou
21588
Joint
20615**
Vis
B4909 (K-11677 et K-11677M)
Corps de
crépine
Coude de trop-plein
Bras de trop-plein
21604 (K-11666)
78571 (K-11677 et K-11677M)
Bras du drain
21605 (K-11666)
21603**
Vis
21592 (K-11666)
21595
Vis
89279
52667
Rondelle
21593
Plongeur
K-11666
K-11677
77435 (K-11677 et K-11677M)
Tige de levage
77834**
Capot
Plaque de soutien
K-11677M
41340
Tige
50472
Raccord
1021739
Raccord
21601**
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-5 106141-5-A

Guía del usuario
Desagües de bañera
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos de The Bold Look of Kohler.
La artesanía de Kohler le ofrece una rara combinación de rendimiento
comprobado y agraciada elegancia capaces de satisfacer sus exigencias
durante muchos años. La fiabilidad y belleza de su producto Kohler
sobrepasarán sus mayores expectativas. En Kohler, nos sentimos
orgullosos de nuestros productos y sabemos que usted también lo
estará.
Dedique unos minutos para leer esta Guía del usuario. Preste especial
atención a las instrucciones de cuidado y limpieza.
Toda la información contenida en este manual está basada en la
información más reciente disponible al momento de su publicación. En
Kohler, nos esforzamos constantemente por mejorar la calidad de
nuestros productos. Por lo tanto, Kohler se reserva el derecho de
efectuar cambios en las características del producto, embalaje o
disponibilidad en cualquier momento, sin previo aviso.
El desagüe de bañera Kohler
El nuevo desagüe de bañera combina elegancia y belleza con un
rendimiento y fiabilidad excepcional. Cada desagüe de bañera se ha
diseñado con la mayor precisión y fabricado con materiales de la más
alta calidad para ofrecer un funcionamiento sin problemas, incluso en
zonas de agua dura.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
Kohler Co. Español-1 106141-5-A

Cuidado y limpieza (cont.)
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Garantía limitada de un año
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del
tanque anulará la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044,
USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. y/o el vendedor no se hacen responsables por
concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de
daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía le otorga ciertos derechos legales específicos. Además, usted
puede tener otros derechos que varían de estado a estado y provincia a
Kohler Co. Español-2 106141-5-A

Garantía limitada de un año (cont.)
provincia.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
Garantía de un año
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los
accesorios y componentes estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este
producto están libres de defectos, por un (1) año, a partir de la fecha
de compra que aparece en la factura o recibo.
1. Kohler Co. prestará servicio únicamente a los productos
comercializados a través de sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura
de compra y la garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se
compromete a reparar el producto defectuosooareemplazarlo por
uno nuevo o equivalente (en caso de que el producto esté
descontinuado) cuando no sea posible la reparación, sin ningún cargo
al consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de
la fecha de recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de
compra como protección adicional, pues el mismo puede sustituir a la
garantía, en caso de que exista discrepancia en cuanto a la validez de
la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las
instrucciones de uso y funcionamiento incluidas en el manual del
usuario o en las instrucciones de instalación y cuando no se hayan
observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o
totalmente; o manipulado de manera negligente y, como consecuencia,
haya sufrido daños atribuibles al consumidor, persona o herrajes no
autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales,
106141-5-A Español-3 Kohler Co.

Garantía de un año (cont.)
tales como incendios o casos de fuerza mayor, incluyendo
inundaciones, terremotos, tormentas eléctricas, etc. Para obtener una
lista de distribuidores cerca de usted y así hacer valer sus derechos
bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
Kohler Co. Español-4 106141-5-A

Piezas de repuesto
**Se debe especificar el código del acabado/color con el pedido.
29636
Empaque
28504
Tuerca
29767
Empaque
1007561
Codo y tubo
41349
T
1009706
21601**
Coladera
29760**
Cuerpo de la coladera
20615**
Tornillo
29636
Empaque
28504
Tuerca
28522
Tubo de
desagüe
41340
Clavija
41342
Alambre
del tirador
41343
Émbolo
21148
Tornillo
89279
Placa de sujeción
52667
Arandela
50472
Eslabón
50473
Eslabón
60380**
Tornillo
K-11660 y K-11660M
77834**
Placa
Codo y tubo
de desagüe
30152
Montaje
del émbolo
21601 (-CP)
106141-5-A Español-5 Kohler Co.

21597
Arandela
21601 (-CP)
Coladera 29760**
21600
Empaque
21596
Tubo de
desagüe
21587
Tuerca
21586
T
21588
Arandela
21587
Tuerca
21588
Empaque
20615**
Tornillo
B4909 (K-11677 y K-11677M)
Cuerpo de la
coladera
Codo de rebosadero
Brazo de rebosadero
21604 (K-11666)
78571 (K-11677 y K-11677M)
Brazo de desagüe
21605 (K-11666)
21603**
Tornillo
21592 (K-11666)
21595
Tornillo
89279
52667
Arandela
21593
Émbolo
K-11666
K-11677
77435 (K-11677 y K-11677M)
Tirador
77834**
Placa
Placa de sujeción
K-11677M
41340
Clavija
50472
Eslabón
1021739
Eslabón
21601**
**Se debe especificar el código del acabado/color con el pedido.
Kohler Co. Español-6 106141-5-A

106141-5-A

106141-5-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
106141-5-A
