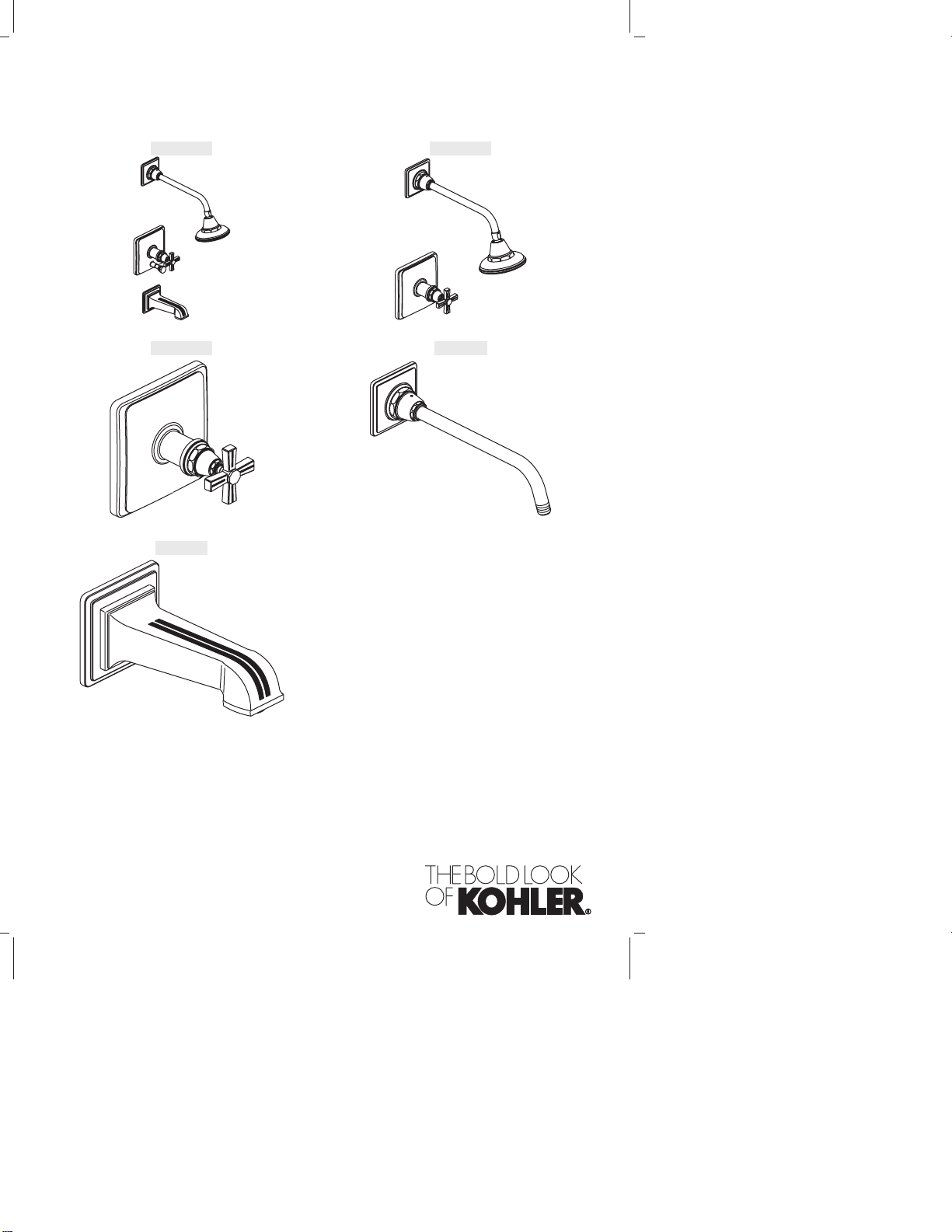

Kohler K-T13133 User manual

Installation Guide
Single-Control Bath and Shower Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T13133 K-T13134
K-T13135 K-13136
K-13139
1036140-2-A

IMPORTANT INSTRUCTIONS
READ AND SAVE FOR THE
CONSUMER
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard.
•The pressure-balanced valve will not compensate for changes in
the water supply temperature; adjust the maximum water
temperature setting of this pressure-balanced valve when such
changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1036140-2-A 2 Kohler Co.

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
CAUTION: Risk of product damage to the K-306-KS valve
assembly. When using this valve in a fiberglass or acrylic
installation, use the Thin Wall Installation Kit (88526).
Observe all local plumbing and building codes.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
We recommend that you determine if the maximum water
temperature is acceptable prior to installing this trim. If
temperature adjustment is needed, refer to the “Adjust the Water
Temperature” section.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the “Off”
position.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Strap Wrench Thread Sealant Plumbers Putty
Hex
Wrench
Kohler Co. 3 1036140-2-A

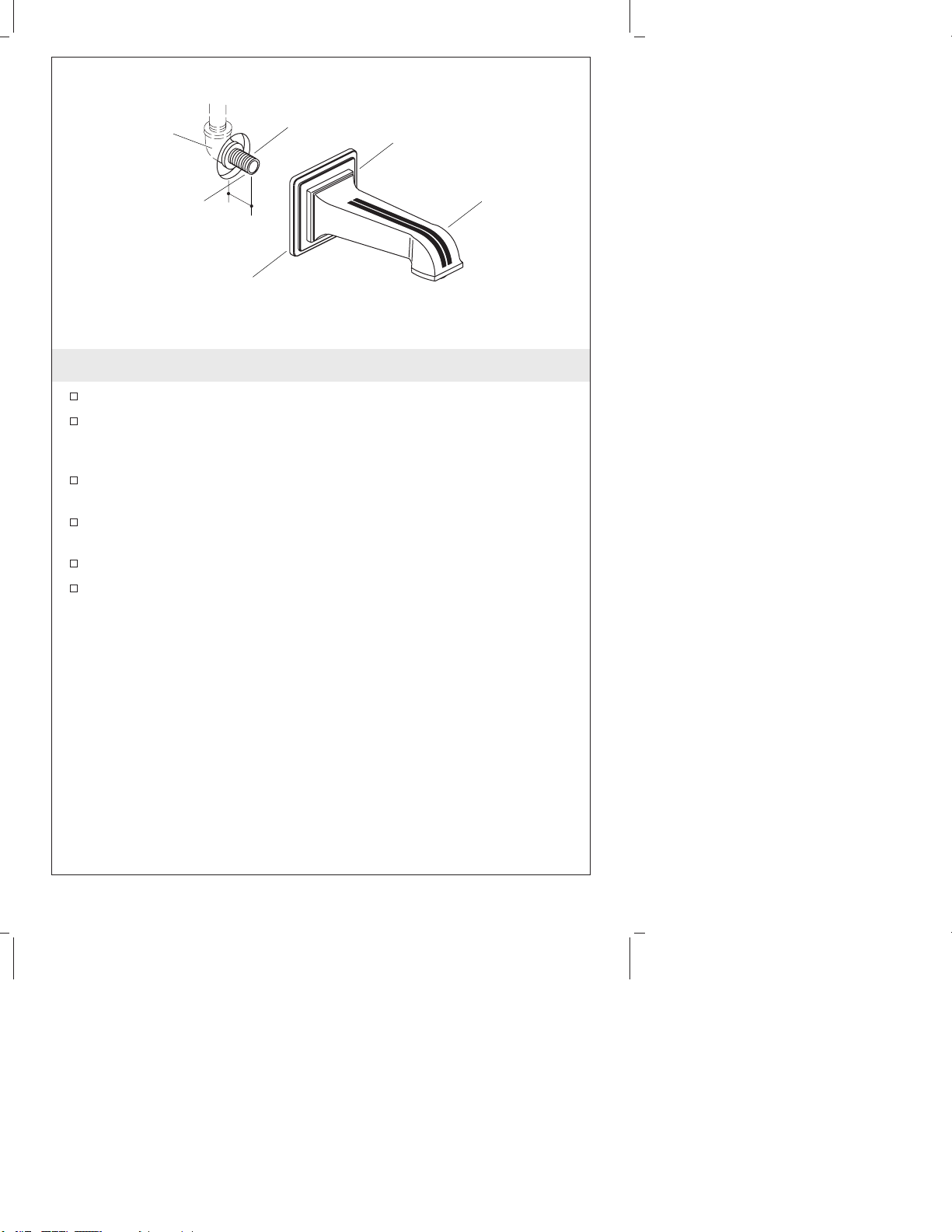

1. Install the Spout, If Used
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the back
of the escutcheon according to the manufacturer’s instructions.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
Remove all excess putty.
Spout
Bath
Elbow Escutcheon
Apply Thread
Sealant Tape.
Apply
Plumbers
Putty.
7/16"
(1.1 cm)
1/2" Nipple
1036140-2-A 4 Kohler Co.

2. Install the Showerhead, If Used
CAUTION: Risk of product damage. To avoid plugging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple from the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the bonnet according to the manufacturer’s instructions.
Slide the bonnet onto the shower arm.
Apply thread sealant tape to the threads and install the shower
arm to the shower elbow.
Carefully tighten with a clean strap wrench.
Press the bonnet and escutcheon against the wall and secure to
the shower arm by tightening the setscrew.
Remove all excess putty.
With the showerhead off, flush out the system.
Ensure that the screen is positioned as shown on the showerhead.
Apply thread sealant tape to the shower arm and thread the
showerhead to the shower arm.
Use a clean strap wrench to tighten the showerhead.
Check for proper operation.
Bonnet
Shower
Elbow
Escutcheon
Shower Arm
Screen
Showerhead
Apply Thread
Sealant Tape.
Apply
Plumbers
Putty.
Kohler Co. 5 1036140-2-A

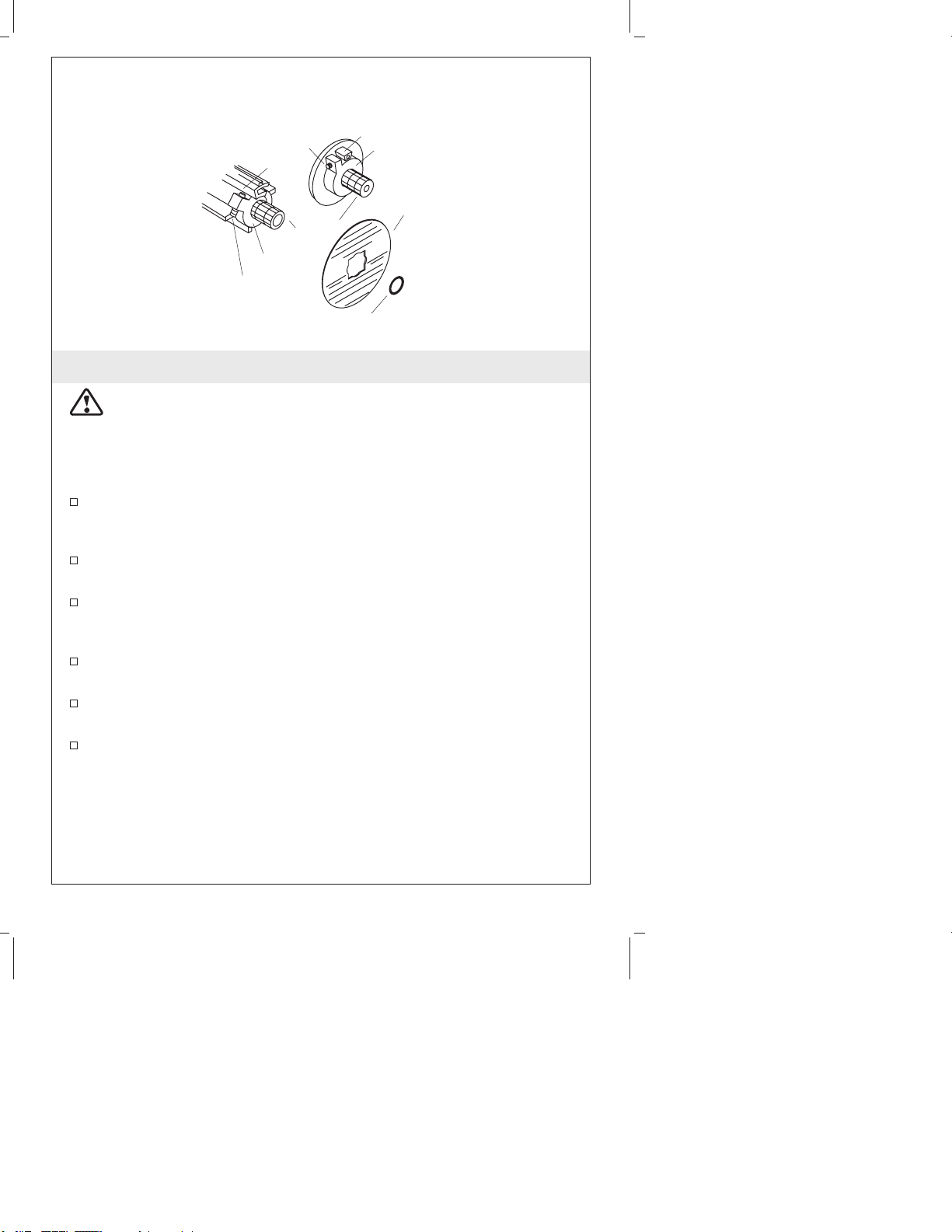

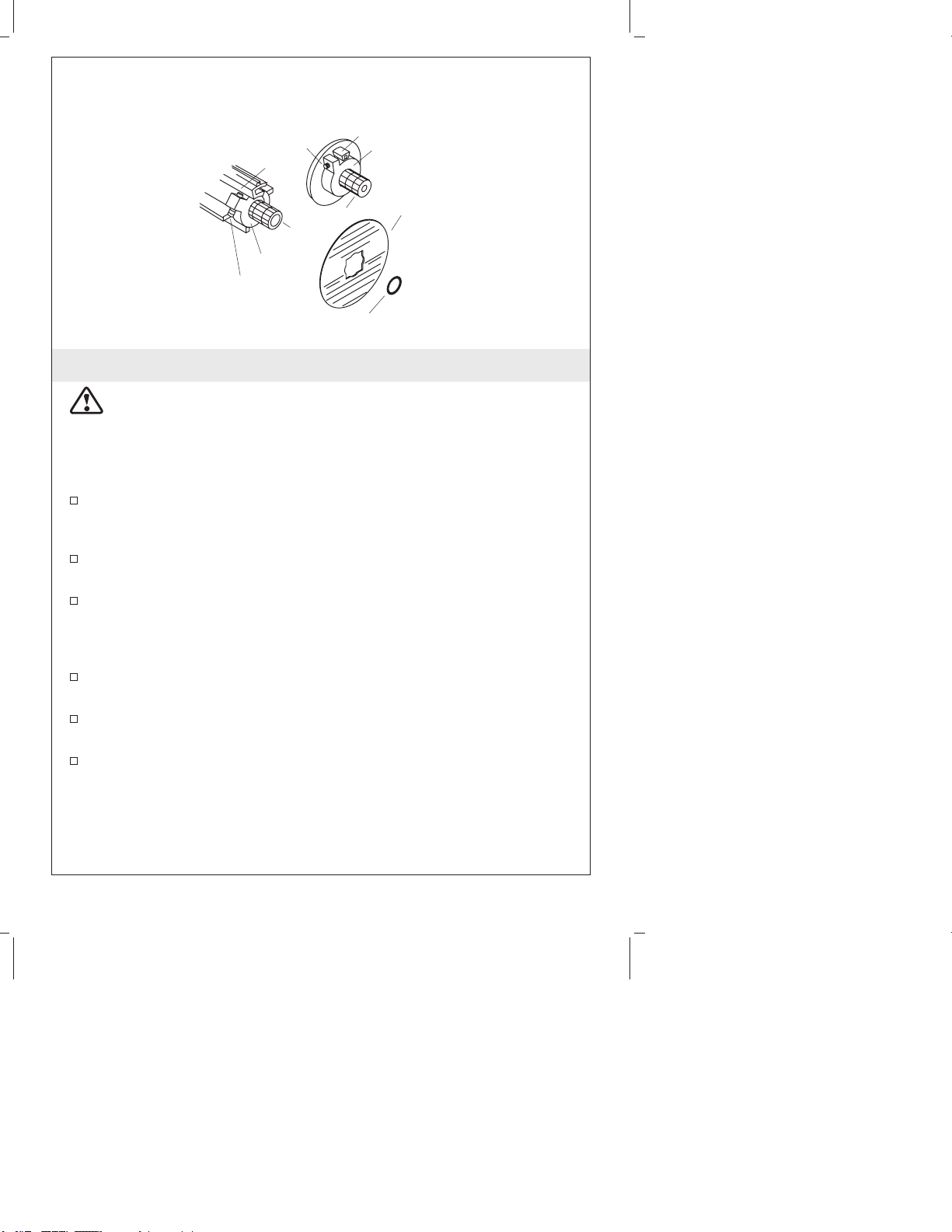

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature to ensure desired maximum water
temperature.
NOTE: After adjustment, complete the required information on the
valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1036140-2-A 6 Kohler Co.

4. Install the Plate and Diverter
Remove and discard the plaster guard and/or dome, if installed.
For installation over a tiled wall, apply a bead of silicone sealant
around the back edges of the faceplate.
Fit the backing plate over the valve so the large hole is to the
bottom and secure with two screws. Do not overtighten.
Position the gasket over the diverter stem.
Position the stem adapter over the diverter stem and tighten the
setscrew.
Slide the sleeve over the stem adapter and thread onto the
diverter threads.
Screw
Screw
Discard.
Backing Plate
Plaster Guard
w/Dome
Valve
Diverter
Stem
Setscrew
Gasket
Sleeve
Valve Stem
Stem
Adapter
Kohler Co. 7 1036140-2-A

5. Install the Escutcheon and Sleeve
Remove and discard the plaster guard and/or dome, if installed.
For installation over a tiled wall, apply a bead of silicone sealant
around the back edges of the escutcheon.
Rotate the valve stem fully counterclockwise.
Position the escutcheon over the valve, and thread the collar into
the backing plate. Do not cross thread.
Insert the sleeve tabs into the collar notches and hand tighten.
Remove the sleeve from the collar, and turn it around so the tabs
face outward.
Insert the sleeve into the collar so the slot is down and facing
outward.
Valve Stem
Plaster Guard
w/Dome Discard.
Collar
Plate
Escutcheon
Sleeve
Collar
Escutcheon
Sleeve
1036140-2-A 8 Kohler Co.

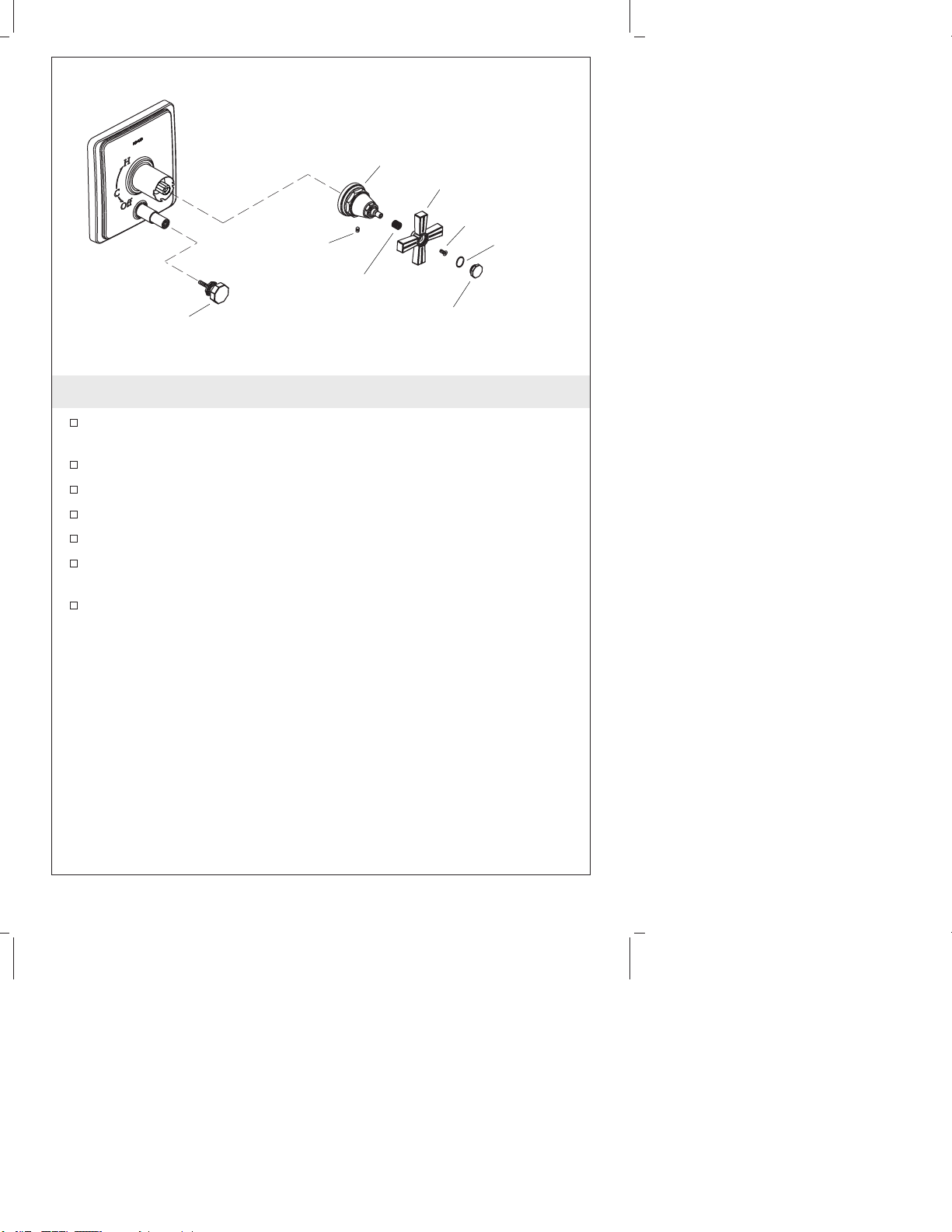

6. Complete the Installation
Turn the sleeve as needed so the notch lines up with the bonnet
assembly setscrew.
Install the bonnet on the sleeve and tighten the setscrew.
Place the spline adaptor on the bonnet stem.
Place the handle on the spline adaptor.
Secure the handle in place by tightening the screw.
Align the tab on the plug button with the notch in the handle and
insert the plug button with O-ring in the handle.
If applicable, thread the diverter knob onto the diverter actuator.
O-Ring
Handle
Spline Adapter
Diverter Knob
Bonnet
Setscrew Screw
Plug Button
Kohler Co. 9 1036140-2-A

Guide d’installation
Garniture robinet mono-contrôle de baignoire
et douche
INSTRUCTIONS
IMPORTANTES
À LIRE ET À LAISSER AU CLIENT
AVERTISSEMENT : Risque de brûlures ou de blessures graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition
d’écoulement croisé au régulateur et modifier la température de
l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements des saisons et la température de
d’eau, et le remplacement ou l’entretien du chauffeau, changeront
la température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures.
•La valve à pression équilibrée ne compensera pas pour les
changements de température d’eau fournie; ajuster la température
maximale de cette valve à pression équilibrée si de tels
changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
Kohler Co. Français-1 1036140-2-A

INSTRUCTIONS IMPORTANTES (cont.)
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Kohler Co. Français-2 1036140-2-A

Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Outils et matériels
Avant de commencer
ATTENTION : Risque d’endommagement de l’ensemble de
valve K-306KS. Lorsque cette valve est utilisée en installation
fibres de verre ou acrylique, utiliser le kit d’installation de mur
fin (88526).
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection en attendant d’en commencer son
installation.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Nous conseillons de déterminer la température maximale de l’eau
avant d’installer le jeu. S’il est nécessaire de régler la température
d’eau, se réferer à la section ″Ajuster la température″.
La valve s’arrête par la pression de l’eau. Ne pas forcer la
poignée dans aucune direction. Pour fermer le robinet, tourner la
poignée doucement vers la position ″Off″.
Cléàmolette Cléà
sangle Jointd'étanchéité pourfiletage Masticde plombier
Clé
hexagonale
1036140-2-A Français-3 Kohler Co.

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-4 1036140-2-A

1. Installer le bec, si utilisé
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de [7/16″(1,1
cm)] au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dos de l’applique selon les instructions du fabricant.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excédant de mastic.
Bec
Applique
7/16"
(1,1 cm)
Coude de
baignoire
Mamelon
de 1/2"
Appliquer du
ruban d'échantéité
pour filetage.
Appliquer du
mastic de
plomberie.
1036140-2-A Français-5 Kohler Co.

2. Installer la pomme de douche, si utilisée
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filets (colle à tuyau).
Retirer le mamelon temporaire du coude de la douche.
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable à l’arrière du chapeau selon les instructions du
fabricant.
Glisser le chapeau sur le bras de douche.
Appliquer un ruban d’étanchéité sur le filetage et installer le bras
de douche dans son coude.
Serrer doucement à l’aide d’une clé à sangle propre.
Presser le chapeau et l’applique contre le mur et raccorder au bras
de douche en vissant la vis de retenue.
Retirer tout excédant de mastic.
Avec la pomme de douche fermée, purger le système.
S’assurer que le tamis soit positionné comme indiqué sur la
pomme de douche.
Appliquer un ruban d’étanchéité sur le filetage du bras de douche
et visser la pomme de douche sur le bras de douche.
Utiliser une clé à sangle propre pour serrer la pomme de douche.
Applique Tamis
Pomme de douche
Chapeau
Coude de
douche Bras de douche
Appliquer du mastic
de plomberie.
Appliquer du ruban
d'échantéité pour filetage.
Kohler Co. Français-6 1036140-2-A

Installer la pomme de douche, si utilisée (cont.)
Vérifier la bonne installation.
1036140-2-A Français-7 Kohler Co.

3. Réglage de la température d’eau
ATTENTION : Risque de blessure corporelle. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le jet d’eau et vérifier la température.
Pour de petits changements de température,ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer les joints
toriques et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Revérifier la température d’eau pour en assurer la température
maximale.
REMARQUE : Après le réglage, compléter les informations requises
sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-8 1036140-2-A

4. Installer la plaque et l’inverseur
Retirer et jeter le renfort de plâtre et/ou dôme, s’il est installé.
Dans le cas d’une installation sur mur carrelé, appliquer un joint
d’étanchéité à la silicone autour des rebords arrières du couvercle.
Monter la plaque d’appui sur la valve de façon à ce que le large
orifice soit vers le bas puis serrer à l’aide des deux vis. Ne pas
trop serrer.
Positionner le joint sur la tige d’inverseur.
Positionner l’adaptateur de la tige sur celle de l’inverseur et serrer
la vis de retenue.
Glisser le manchon sur l’adaptateur de la tige et visser sur le
filetage de l’inverseur.
Vis
Vis
Plaque de support
Jeter renfort
de plâtre avec
dôme.
Valve
Tige
d'inverseur
Vis de retenue Manchon
Tige de la valve
Adaptateur
de tige
Joint
d'étanchéité
1036140-2-A Français-9 Kohler Co.

5. Installer l’applique et le manchon
Retirer et jeter le renfort de plâtre et/ou dôme, s’il est installé.
Dans le cas d’une installation sur mur carrelé, appliquer un joint
d’étanchéité à la silicone autour des rebords arrières de
l’applique.
Tourner la tige de la valve complètement vers la gauche.
Positionner l’applique sur la valve et visser le collier sur la plaque
de support. Ne pas fausser le filetage.
Insérer les languettes du manchon dans les encoches du collier et
serrer à la main.
Retirer le manchon du collier et le retourner de façon que les
languettes soient orientées vers l’extérieur.
Insérer le manchon dans le collier avec la rainure orientée vers le
bas et l’extérieur.
Jeter renfort de
plâtre avec dôme
Collier
Applique
Collier
Applique
Plaque Tige de la
valve
Manchon
Kohler Co. Français-10 1036140-2-A

6. Compléter l’installation
Pivoter le manchon selon le besoin de façon à ce que que
l’encoche soit alignée avec l’ensemble de la vis de retenue.
Installer le chapeau sur le manchon et serrer la vis de retenue.
Placer l’adaptateur à cannelures sur la tige du chapeau.
Placer la poignée sur l’adaptateur à cannelures.
Sécuriser la poignée en serrant la vis de retenue.
Aligner la languette sur le bouchon avec l’encoche de la poignée
et l’insérer avec le joint torique dans la poignée.
Si applicable, visser la poignée de l’inverseur sur l’interrupteur de
ce dernier.
Vis
Bouchon
Joint
torique
Adaptateur à
cannelures
Poignée
d'inverseur
Vis de
retenue
Poignée
Chapeau
1036140-2-A Français-11 Kohler Co.
