Kohler K-6227 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Kitchen Sink Faucet
Robinet d’évier de cuisine
Grifería de fregadero de cocina
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2012 Kohler Co.
K-6227
1088977-2-H

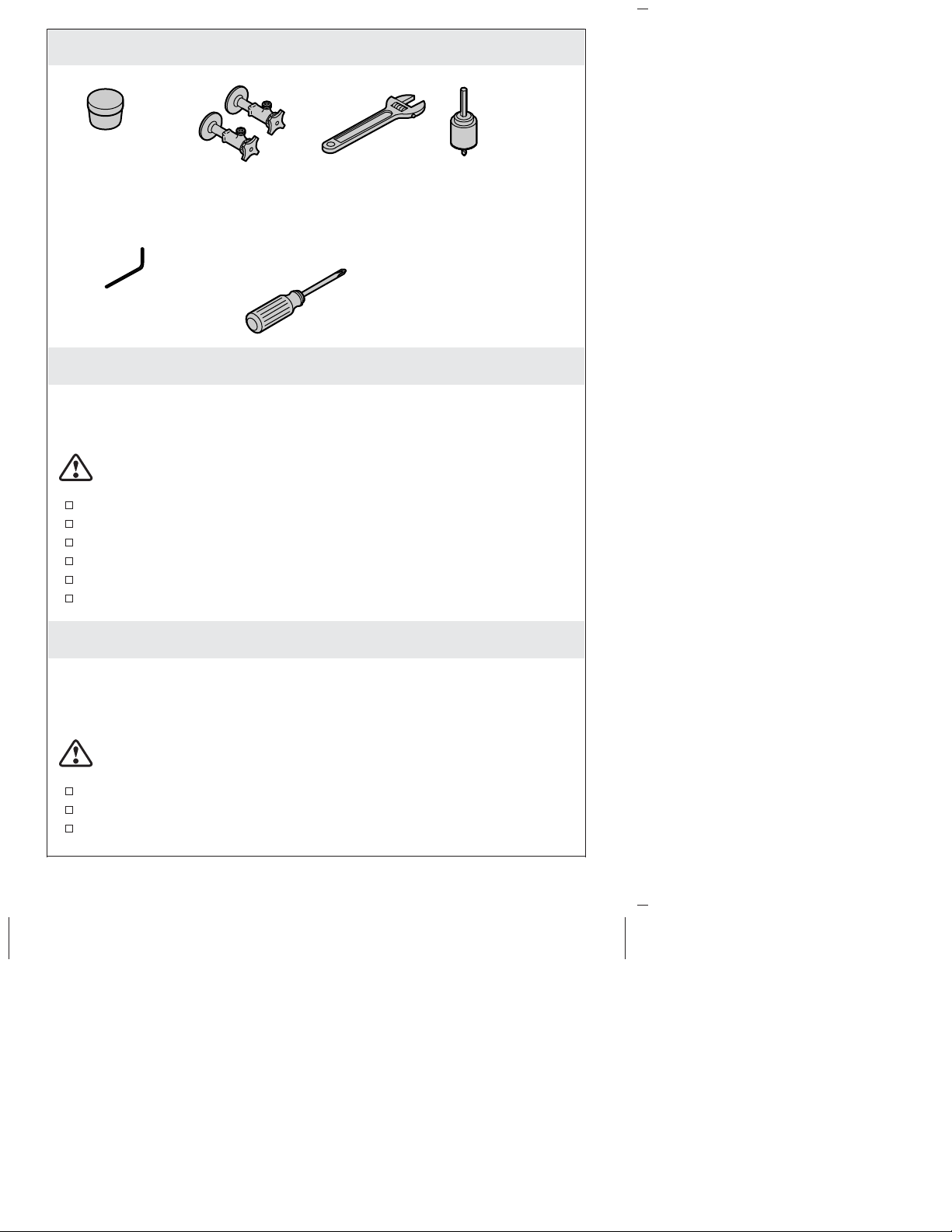

Tools/Outils/Herramientas
Important Information
NOTE: For service parts information, visit http://www.kohler.com/serviceparts.
NOTICE: After installation, retain this guide for the homeowner for servicing and
warranty information.
CAUTION: Risk of fresh water contamination. To prevent water contamination,
do not remove any components from this faucet. This faucet contains
back-siphonage protection.
Observe all local plumbing and building codes.
Shut off the water supplies.
Inspect waste and supply tubing for damage. Replace if necessary.
Before installation, unpack the faucet and inspect for damage.
For new installations, assemble the faucet to the sink before installing the sink.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Informations importantes
REMARQUE: Pour obtenir de l’information sur les pièces de rechange, consulter le
site http://www.kohler.com/serviceparts.
NOTICE: Après installation, conserver ce guide du propriétaire pour les
informations d’entretien et de garantie.
ATTENTION: Risque de contamination de l’eau potable. Afin d’éviter la
contamination d’eau, ne pas retirer les composants de ce robinet. Ce robinet
comprend une protection contre le siphonnage à rebours.
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations en eau.
Inspecter les tubes d’arrivée et d’évacuation pour y rechercher des dommages.
Remplacer si nécessaire.
Plumbers Putty or
Suitable Sealant
Mastic de plombier ou
étanchéité adéquate
Masilla de plomería o
sellador apropriado
Two 3/8" Male
Supply Connections
Deux raccords mâles
d'alimentation de 3/8"
Dos conexiones macho
de suministro de 3/8"
Ø 1-3/8" Hole Bit
Mèche à orifice Ø 1-3/8"
Broca tipo corona
perforadora de Ø 1-3/8"
Plus:/Plus:/Más:
• Rags/Chiffons/Trapos
• Cable Tie (optional)
Serre-câble (optionnel)
Sujeta cable (opcional)
• Bucket/Seau/Cubeta
5/64" Hex Wrench
Clé hexagonale 5/64"
Llave hexagonal de 5/64"
1088977-2-H 2 Kohler Co.

Informations importantes (cont.)
Avant l’installation, déballer le robinet et inspecter celui-ci pour y rechercher des
dommages.
Pour de nouvelles installations, assembler le robinet sur l’évier avant d’installer ce
dernier.
Kohler Co. se réserve le droit d’effectuer des modifications dans le design des
robinets sans avis préalable, tel que spécifié dans le catalogue des prix.
Información importante
NOTA: Para información sobre piezas de repuesto, visite
http://www.kohler.com/serviceparts.
AVISO: Después de la instalación, guarde esta guía para que el usuario tenga
información sobre el servicio y la garantía.
PRECAUCIÓN: Riesgo de contaminación del agua. Para evitar contaminar el
agua, no retire los componentes de esta grifería. Esta grifería tiene protección de
contrasifonaje.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre los suministros de agua.
Revise que las tuberías de alimentación y de desagüe no presenten daño.
Reemplace si es necesario.
Antes de la instalación, desembale la grifería y revísela para asegurarse que no
esté dañada.
En instalaciones nuevas, ensamble la grifería en el fregadero antes de instalar el
fregadero.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1088977-2-H

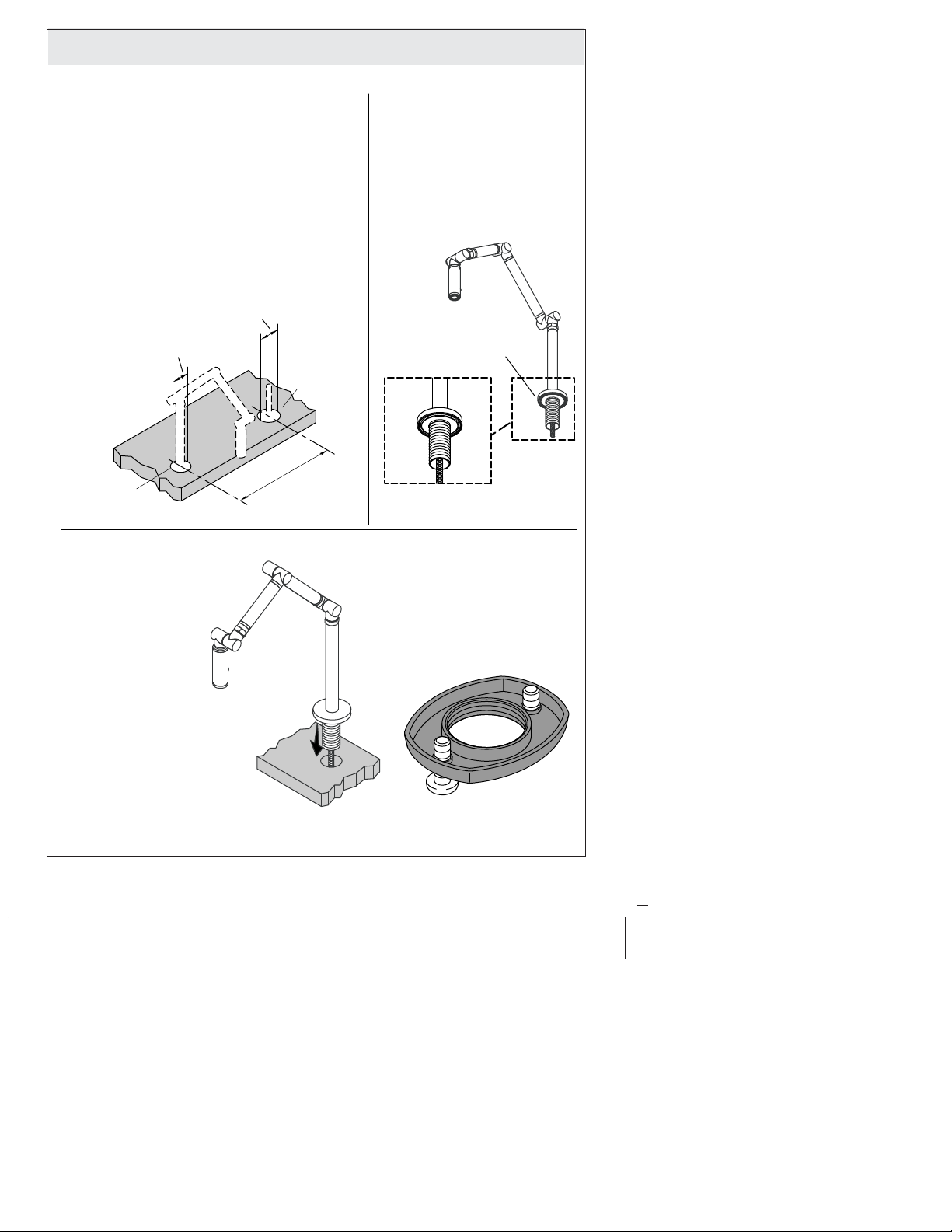

Installation/Installation/Instalación
Partially thread the screws
into the ring.
Visser partiellement les vis
sur l'anneau.
Enrosque parcialmente los
tornillos en el anillo.
Insert the faucet through
the surface material.
Insérer le robinet dans le
matériau de la surface.
Inserte la grifería a través
del material de la
superficie.
Escutcheon
Applique
Chapetón
Valve Hole
Orifice de
valve
Orificio
para válvula
8" (203 mm)
Max/Max/Máx
Spout Hole
Orifice de bec
Orificio para surtidor
Ø 1-3/8" (35 mm)
Max/Max/Máx
Ø 1-3/8" (35 mm)
Max/Max/Máx
Apply plumbers putty to
the underside of the escutcheon.
Appliquer du mastic de plombier
au-dessous de l'applique.
Aplique masilla de plomería al
lado inferior del chapetón.
NOTE: Locate the remote valve within 8"
(203 mm) of the spout. Refer to the
countertop manufacturer for proper hole
drilling.
REMARQUE: Localiser la valve à distance
à 8" (203 mm) du bec. Se référer au
fabricant du comptoir pour un forage
correct.
NOTA: Coloque la válvula remota dentro
de 8" (203 mm) del surtidor. Consulte con
el fabricante de la encimera para taladrear
correctamente los orificios.
21
43
1088977-2-H 4 Kohler Co.

Installation/Installation/Instalación
Fiber Washer
Rondelle en fibres
Arandela de fibra
Metal Washer
Rondelle métallique
Arandela de metal
Ring/Anneau/Anillo
5
Ring
Anneau
Anillo
6
1/4"
(6 mm)
Surface Material
Matériau de la surface
Material de la superficie
Slide the fiber and metal
washers onto the faucet
shank. Thread the ring leaving
approximately 1/4" (6 mm)
between the ring and the
surface material.
Glisser les rondelles en fibres
et en métal sur le manche du
robinet. Visser l'anneau en
laissant approximativement
1/4" (6 mm) entre l'anneau
et le matériau de la surface.
Deslice las arandelas de fibra
y de metal en el vástago de la
grifería. Enrrosque el anillo
dejando aproximadamente
1/4" (6 mm) entre el anillo y el
material de la superficie.
Turn the ring until the screws are
to the front and back. Tighten the
screws securely and evenly.
Tourner l'anneau pour que les
vis soient à l'avant et l'arrière.
Bien serrer les vis de manière
égale.
Gire el anillo de manera que los
tornillos estén orientados hacia
el frente y hacia atrás. Apriete
los tornillos con seguridad y
uniformemente.
Kohler Co. 5 1088977-2-H

Installation/Installation/Instalación

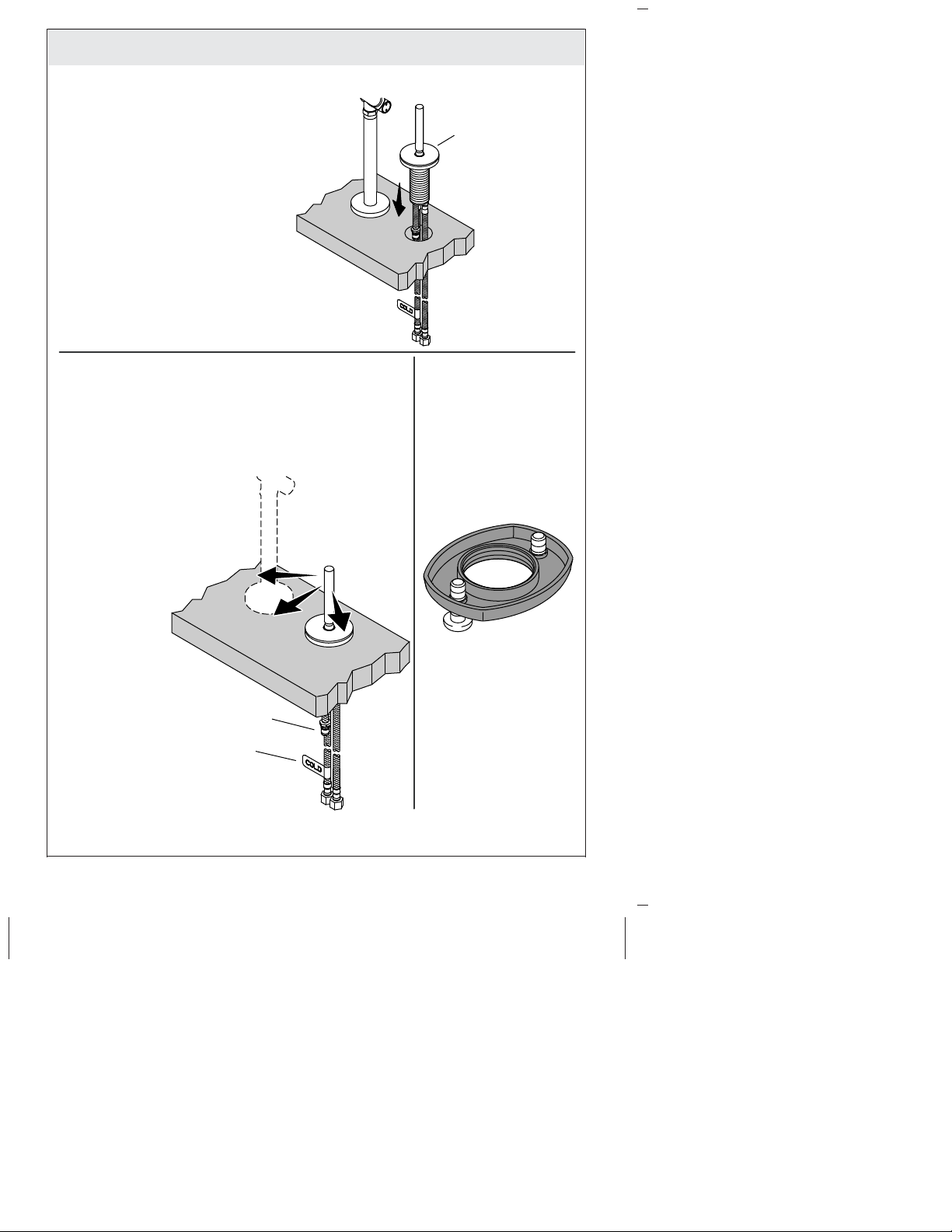

Remote Valve
Valve à distance
Válvula remota
98
7
Cold
Froid
Fría
Spout Connection
Connexion du bec
Conexión del surtidor
Apply plumbers putty to the underside
of the remote valve.
Insert the remote valve through
the surface material.
Appliquer du mastic de plombier
au-dessous de la valve à distance.
Insérer la valve à distance dans
le matériau de la surface.
Aplique masilla de plomería al lado
inferior de la válvula remota.
Inserte la válvula remota a través
del material de la superficie.
Partially thread the
screws into the ring.
Visser partiellement les
vis sur l'anneau.
Enrosque parcialmente
los tornillos en el anillo.
Hot
Chaud
Caliente
Cold Water Supply
Alimentation d'eau froide
Suministro de agua fría
Position the remote valve with the cold water supply on the
left AND the spout connection toward the front of the sink.
Positionner la valve à distance avec l'alimentation d'eau
froide à gauche ET la connexion du bec vers l'avant de
l'évier.
Coloque la válvula remota con el suministro de agua fría a
la izquierda Yla conexión del surtidor hacia el frente del
fregadero.
On
Marche
Abrir
1088977-2-H 6 Kohler Co.

Installation/Installation/Instalación
Ring
Anneau
Anillo
10
11
12
Turn the ring until the screws are to the
front and back. Tighten the screws
securely and evenly.
Tourner l'anneau pour que les vis soient
à l'avant et l'arrière. Bien serrer les vis de
manière égale.
Gire el anillo de manera que los tornillos
estén orientados hacia el frente y hacia
atrás. Apriete los tornillos con seguridad
y uniformemente.
Connect the inlet hose to the spout
connection.
Connecter le tuyau d'entrée à la
connexion du bec.
Conecte la manguera de entrada
en la conexión del surtidor.
Inlet Hose
Tuyau d'entrée
Manguera de
entrada
Spout
Connection
Connexion
du bec
Conexión
del surtidor
Metal Washer
Rondelle métallique
Arandela de metal
Ring/Anneau/Anillo
1/4"
(6 mm)
Surface Material
Matériau de la surface
Material de la superficie
Slide the washers onto the remote
valve shank. Thread the ring
leaving approximately 1/4" (6 mm)
between the ring and the surface
material.
Faire glisser les rondelles sur le
manche de la vanne à distance.
Enfiler l'anneau en laissant environ
1/4" (6 mm) entre l'anneau et le
matériau de surface.
Deslice las arandelas en el vástago
de la válvula remota. Enrosque el
anillo dejando aproximadamente
1/4" (6 mm) entre el anillo y el
material de la superficie.
Fiber Washer
Rondelle en fibres
Arandela de fibra
Kohler Co. 7 1088977-2-H

Installation/Installation/Instalación
13
15
16
14
Cold
Froid
Fría
Hot
Chaud
Caliente
Ø 3" (76 mm)
Min/Min/Mín
Button Cover
Cache-bouton
Tapa de botón
Setscrew
Vis de retenue
Tornillo de fijación
Sprayhead
Tête de vaporisateur
Cabeza del rociador

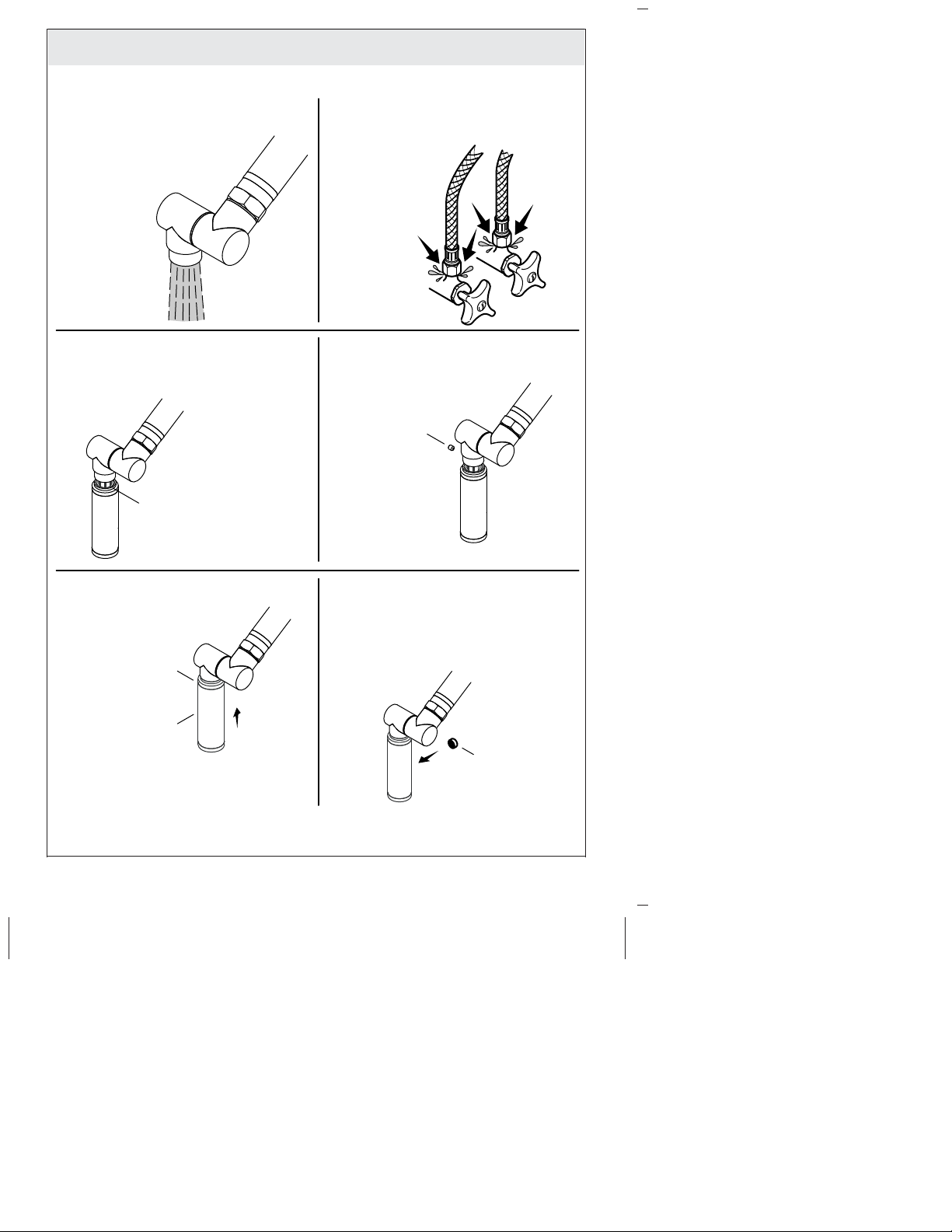

Remove the button cover.
Push the button in while sliding
the tube down.
Retirer le couvercle du bouton.
Enfoncer le bouton tout en faisant
glisser le tube vers le bas.
Retire la tapa del botón.
Oprima el botón mientras
desliza el tubo hacia abajo
5/64" Hex Wrench
Clé hexagonale 5/64"
Llave hexagonal de 5/64"
Loosen the setscrew,
then remove the sprayhead.
Desserrer la vis de retenue,
puis retirer la tête de
vaporisation.
Afloje el tornillo de fijación y
retire la cabeza del rociador.
Turn the handle to
the OFF position.
Tourner la poignée
en position fermée.
Gire la manija a la
posición cerrada.
Connect and tighten the supply hoses.
Turn on the water at the supply stops.
NOTE: If the installation requires that you coil
the supply hoses, maintain a 3" (76 mm)
diameter minimum inside coil.
Connecter et serrer les tuyaux d'alimentation.
Ouvrir l'alimentation d'eau aux arrêts
d'alimentation.
REMARQUE: Si l'installation exige
l'enroulement des tuyaux d'alimentation,
maintenir un diamètre minimum de
3" (76 mm) à l'intérieur de la bobine.
Conecte y apriete las mangueras de
suministro. Abra el agua en las llaves
de paso.
NOTA: Si la instalación requiere
que usted enrolle las mangueras
de suministro, mantenga un
diámetro interno mínimo de
3" (76 mm) al enrollarlas.
1088977-2-H 8 Kohler Co.

Installation/Installation/Instalación
17
19
22
18
Reinstall the sprayhead.
Réinstaller la tête du vaporisateur.
Vuelva a instalar la cabeza del rociador.
Slide the tube up.
Faire glisser le tube
vers le haut.
Deslice el tubo
hacia arriba.
Reinstall the button cover, check
operation.
Réinstaller le couvercle du bouton,
vérifier le fonctionnement.
Vuelva a instalar la tapa del botón,
verifique el funcionamiento.
Check for leaks.
Vérifier s'il y a des fuites.
Verifique que no haya fugas.
Flush the lines.
Purger les lignes.
Haga circular agua en las líneas.
Align groove and pin.
Aligner la rainure et la goupille.
Alinee la ranura y la clavija.
Tighten the setscrew.
Serrer la vis de retenue.
Apriete el tornillo
de fijación.
20
Button Cover
Cache-bouton
Tapa de botón
Push the sprayhead
up.
Pousser la tête du
vaporisateur vers le haut.
Empuje la cabeza del
rociador hacia arriba.
21
Kohler Co. 9 1088977-2-H

Installation/Installation/Instalación
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux comme du liquide pour vaisselle et de l’eau chaude
pour nettoyer. Ne pas utiliser de nettoyants abrasifs qui pourraient rayer ou ternir
la surface.
•Lire l’étiquette du produit de nettoyage avec le plus grand soin pour assurer que
celui-ci peut être utilisé sans danger sur le matériau.
•Toujours tester la solution de nettoyage sur une surface non visible avant de
l’appliquer sur l’ensemble de la surface.
•Ne pas laisser les nettoyants reposer ou tremper sur la surface.
23
Tool
Outil
Herramienta
Adjust the spout. If the faucet
joints require adjustment, use
the provided tool.
Ajuster le bec. Utiliser l'outil
fourni s'il est nécessaire
d'ajuster les joints du robinet.
Ajuste el surtidor. Si las juntas
de la grifería requieren ajuste,
utilice la herramienta provista.
1088977-2-H 10 Kohler Co.
