Kohler K-2271 User manual

Installation Guide
Above Counter Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

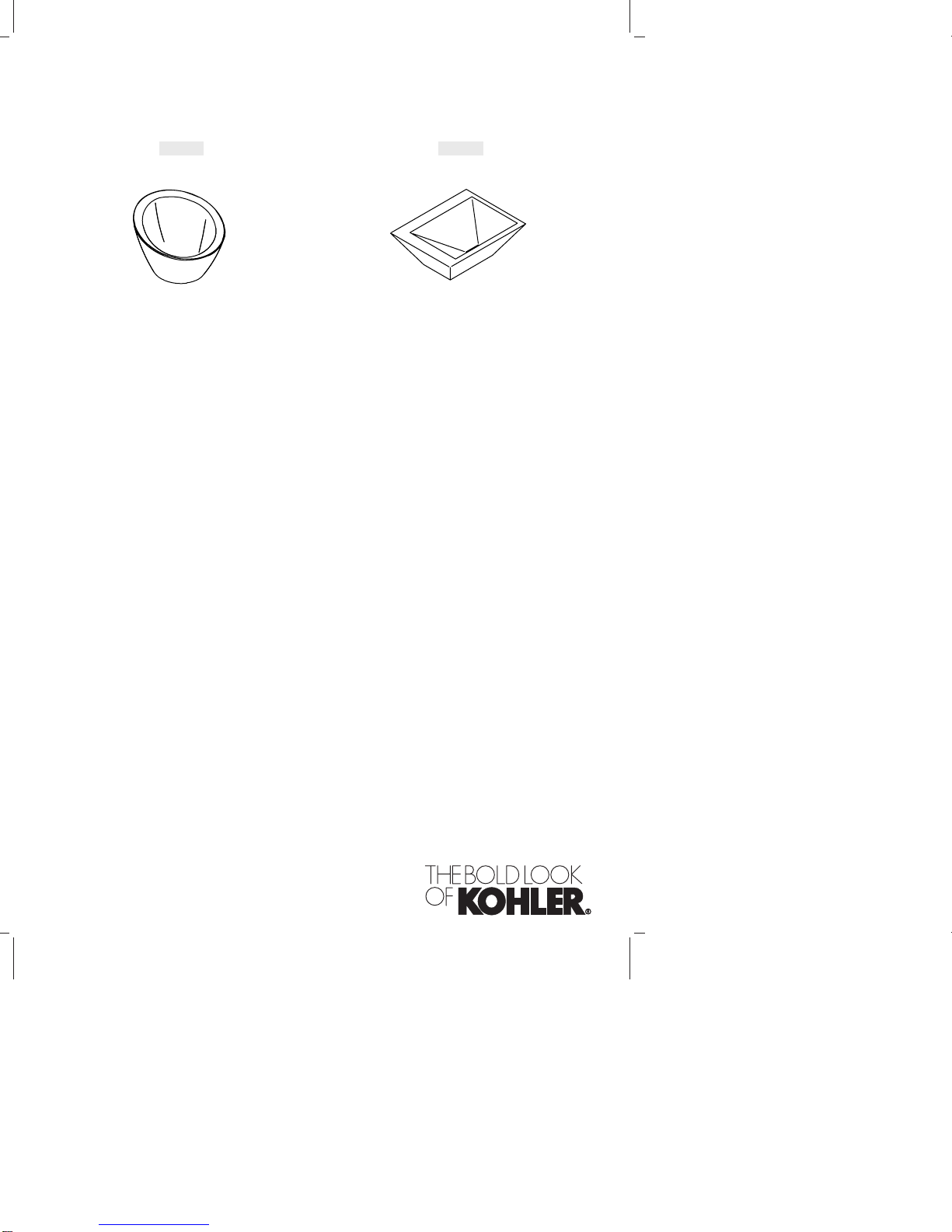

K-2271 K-2273
1018899-2-A

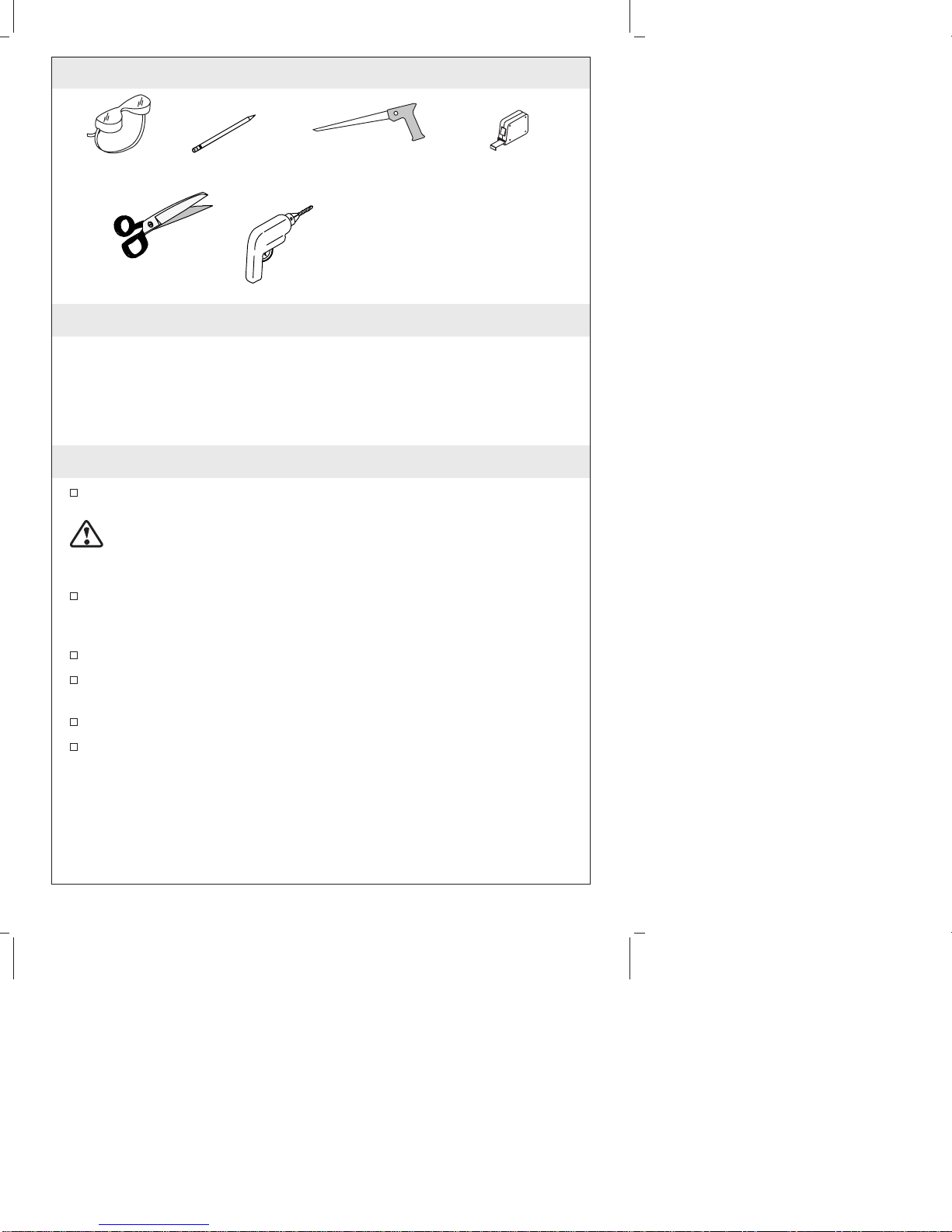

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
These lavatories are designed for use with wall-mount faucets.
Plus:
Safety Shoes
Template (supplied)
Drill bit 1/2" or larger
Pencil
Scissors Drill
Safety
Glasses Tape
Measure
Keyhole/Compass
Saw
1018899-2-A 2 Kohler Co.

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Determine which template cut line corresponds with the lavatory
model to be installed.
Cut out the template where indicated for countertop opening. Cut
along the inside of the cutting line.
Position the template on the countertop.
NOTE: Be sure to provide sufficient spout overhang into the
lavatory basin. See the roughing-in notes for minimum spout length
information.
Check for adequate clearance between the backsplash and
lavatory.
Refer to the wall-mount faucet installation instructions for
required clearance, and mark the preferred faucet hole locations
using a soft lead pencil.
Trace the template on the countertop with a pencil.

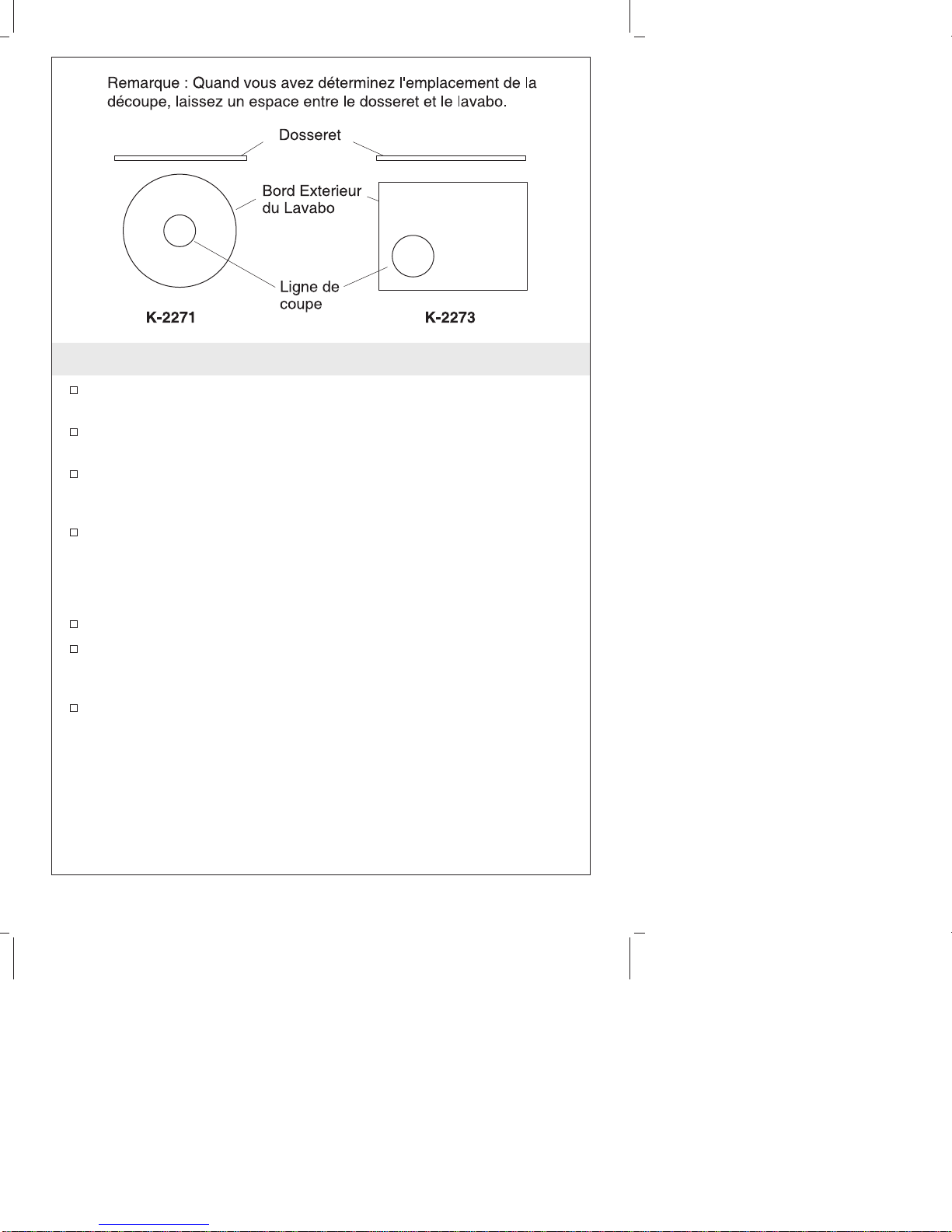

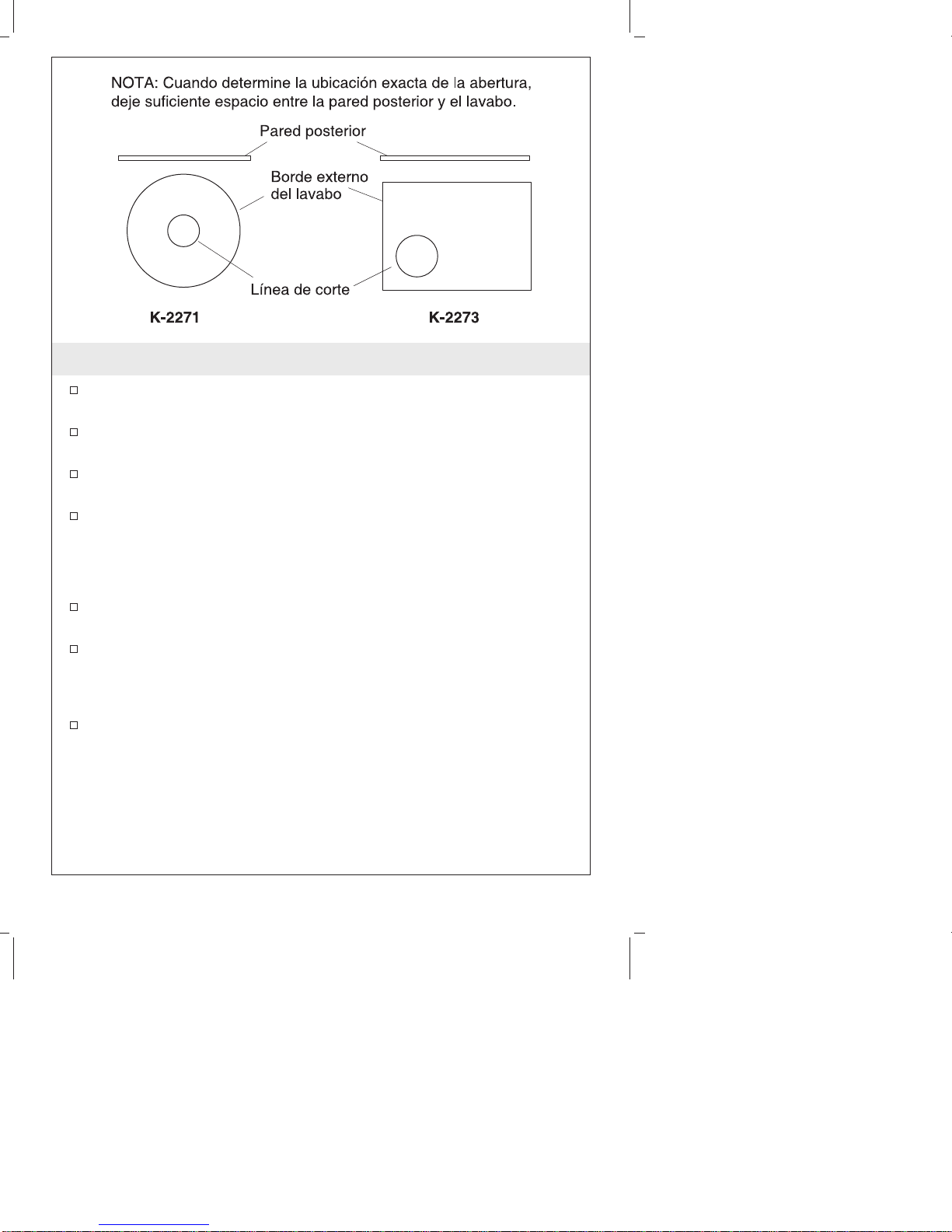

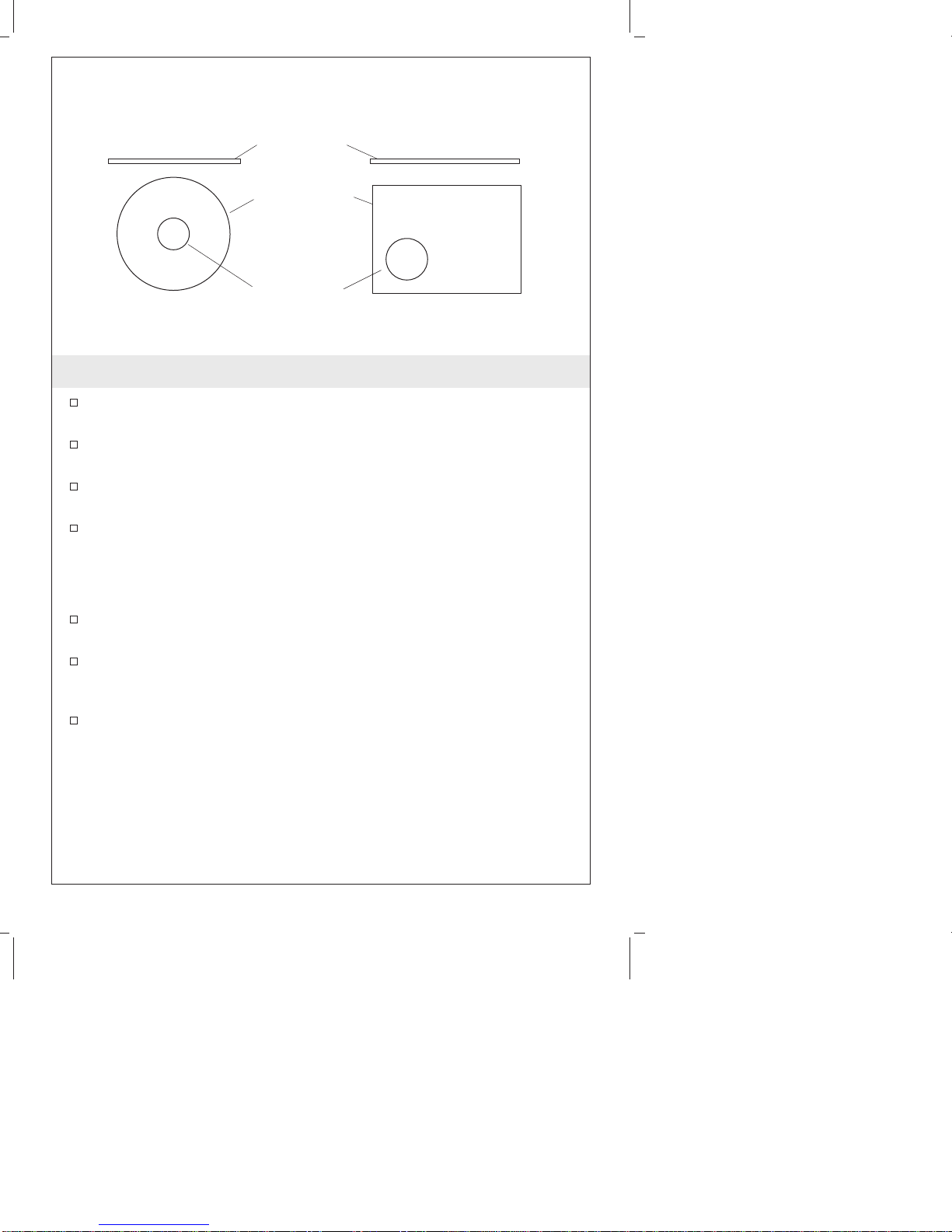

Backsplash
Note: When determining cut-out location, allow for adequate
clearance between the backsplash and the lavatory.
Outside Edge
of Lavatory
Cut-out Line
K-2271 K-2273
Kohler Co. 3 1018899-2-A

2. Install the Lavatory
Cut out the opening by carefully following the pencil line traced
from the template.
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Temporarily set the lavatory into the countertop cutout to check
for fit.
Remove the lavatory from the countertop cutout.
Install the wall-mount faucet according to the manufacturer’s
instructions.
K-2271
NOTE: Do not substitute another sealant for the one provided. The
supplied sealant is required to permanently bond the lavatory to the
countertop.
Apply two 1/8″(3mm) beads of sealant around the countertop
cut-out hole. Apply the first bead of sealant approximately 1/4″
(6mm) away from the cut-out hole edge. Apply the second bead
about 1-3/8″(3.5cm) from the first bead. (see illustration)
Set the lavatory into the countertop cutout. Use care to avoid
smearing the sealant beads.
1/8" (3mm) Thick
Bead of Sealant
1/8" (3mm) Thick
Bead of Sealant
3/8" (1cm)
(TYP.)
3" (7.6cm)
Rim of
Lavatory
Cut-out
Hole
Cut-out
Hole 3" (7.6cm)
1-3/8"
(3.5cm)
1/4"
(6mm)
K-2271 K-2273
1018899-2-A 4 Kohler Co.

Install the Lavatory (cont.)
Immediately wipe away any excess sealant, and fill any voids as
needed.
Verify that the lavatory has not moved out of position.
Allow the sealant to cure for at least 30 minutes before
proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
K-2273
Temporarily position the lavatory in the countertop cutout. Draw
a pencil line around the lavatory edge where it touches the
countertop. Remove the lavatory.
NOTE: Do not substitute another sealant for the one provided. The
supplied sealant is required to permanently bond the lavatory to the
countertop.
Apply 1/8″(3mm) beads of sealant to the countertop surface
according to the illustration.
Set the lavatory into the countertop cutout. Use care to avoid
smearing the sealant beads.
Immediately wipe away any excess sealant, and fill any voids as
needed.
Verify that the lavatory has not moved out of position.
Allow the sealant to cure for at least 30 minutes before
proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 5 1018899-2-A

Guide d’Installation
Lavabo Sur Comptoir

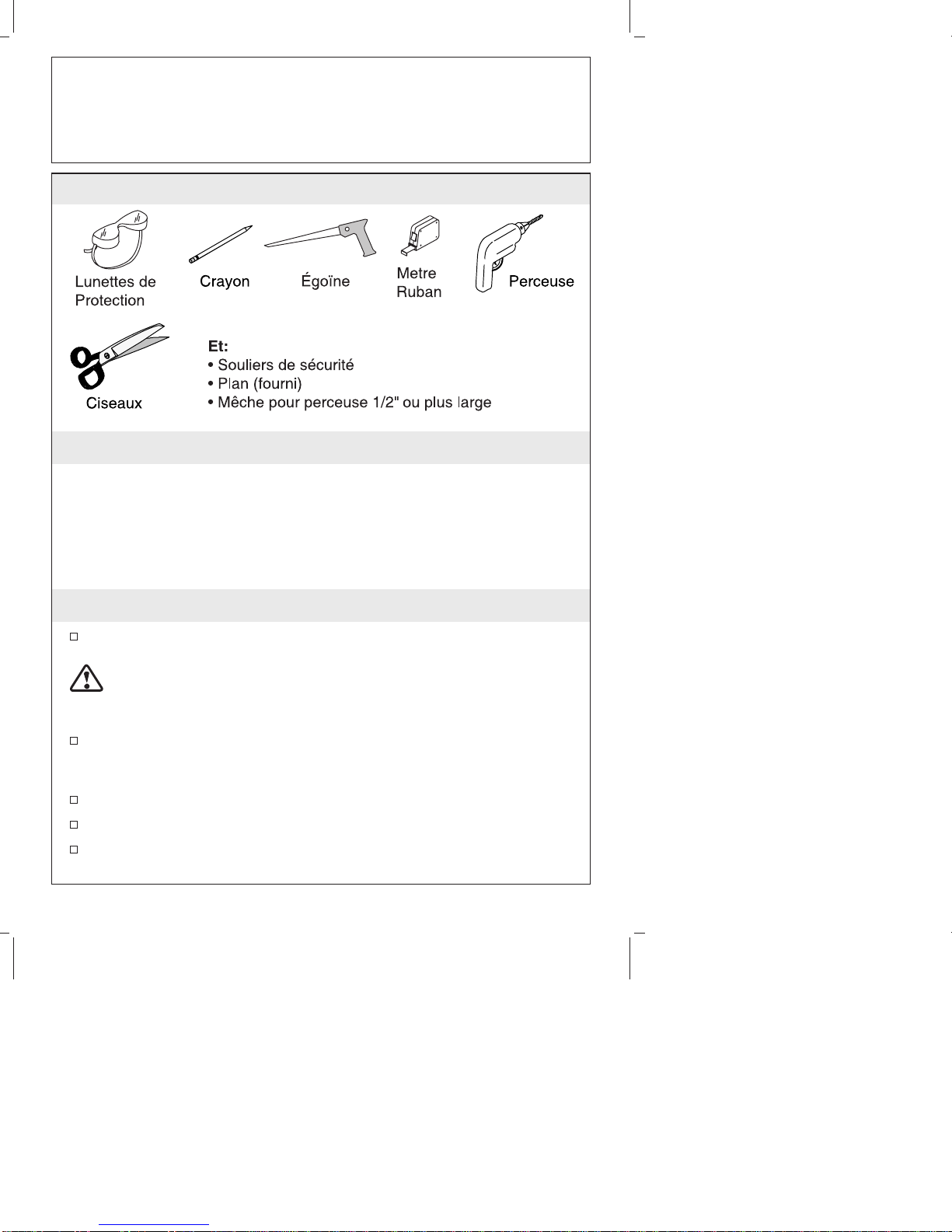

Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plait, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Manipulez avec précaution. La Porcelaine de Chine peut
se casser ou se fendre si le produit est manipulé avec négligence.
Avant l’installation, déballez le nouveau lavabo et examinez le
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection en attendant de commencer l’installation.
Vérifiez l’état du drain et les tuyaux. Remplacez si besoin.
Utilisez uniquement le mastic fourni avec le lavabo.
Utilisez le plan de découpe fourni avec le lavabo.
Kohler Co. Français-1 1018899-2-A

Avant De Commencer (cont.)
Ce lavabo est conçu pour usage avec des robinets de types
muraux.
Kohler Co. Français-2 1018899-2-A

1. Préparation
Installez les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du diagramme de raccordement.
Déterminez quelle est la ligne de découpage du plan à utiliser
pour le model à installer.
Utilisez les lignes des découpages de votre plan pour préparer
l’ouverture de votre comptoir. Coupez le long de la ligne
intérieure du découpage.
Placez le plan sur le comptoir.
REMARQUE : Prévoyez un dégagement suffisant du bec verseur
part rapport au lavabo. Reportez-vous au plan pour la longueur
minimale du bec.
Vérifiez les dégagements entre le dosseret et le lavabo.
Consultez le dégagement requis dans la notice d’installation du
robinet mural, et marquez l’emplacement désiré des orifices du
robinet en utilisant un crayon à papier.
Tracez à l’aide d’un crayon la ligne de découpe du plan sur le
comptoir.
1018899-2-A Français-3 Kohler Co.

2. Installez le Lavabo
Découpez l’ouverture du comptoir suivant la ligne tracée.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Manipulez avec précaution. La Porcelaine de Chine peut
se casser ou se fendre si le produit est manipulé avec négligence.
Placez le lavabo temporairement dans l’ouverture et ajuster.
Retirez le lavabo de l’ouverture du plan de travail.
Assemblez le robinet mural conformément à la notice du
fabricant.
K-2271
REMARQUE : Ne pas substituer le matériau d’étanchéité inclus avec
un autre produit. Le matériau d’étanchéité fourni scellera le lavabo
au comptoir de façon permanente.

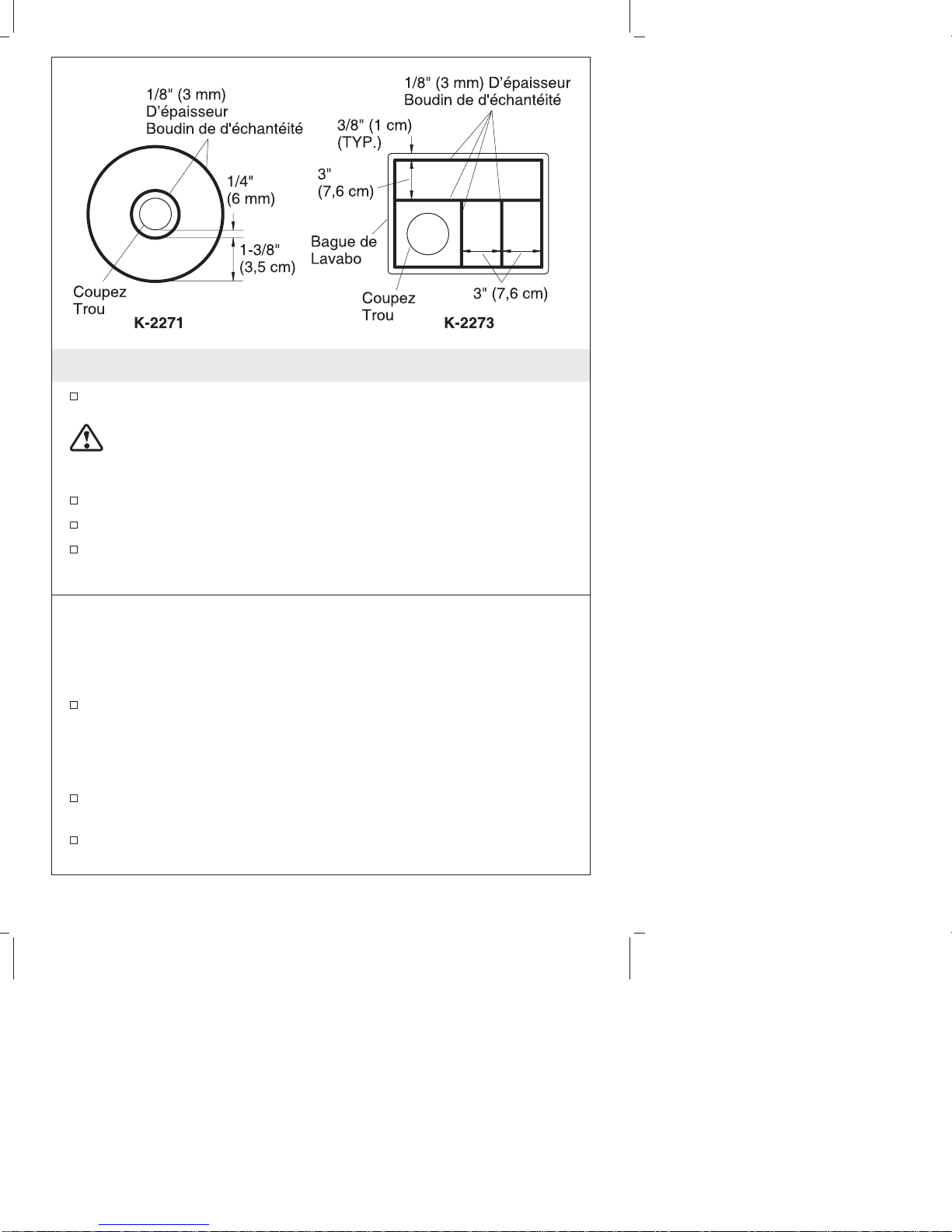

Appliquez deux boudins de matériau d’étanchéité autour de
l’ouverture du comptoir. Appliquez un boudin à environ 1/4″(6
mm) de distance du bord de l’ouverture. Appliquez l’autre
boudin à environ 1-3/8″(3,5 cm) de distance du premier boudin.
(voyez l’illustartion)
Placez le lavabo dans l’ouverture du plan de travail. Étendre
soigneusement le matériau d’étanchéité.
Essuyez immédiatement tout excédent de matériau et étanchéifiez
toutes les cavités au besoin.
Kohler Co. Français-4 1018899-2-A

Installez le Lavabo (cont.)
Vérifiez si le lavabo ne c’est pas déplacé de sa position initiale.
Avant de continuer, laisser prendre le mastic pendant au moins 30
minutes.
Raccordez et fixez le siphon au drain, puis complétez les raccords
d’arrivées d’eau au robinet, selon la notice qui accompagne le
robinet.
Laissez couler l’eau dans le lavabo et vérifiez s’il y a des fuites.
Utilisez des ′nettoyants non abrasifs.
K-2273
Placez temporairement le lavabo dans l’ouverture du comptoir. À
l’aide d’un crayon, tracer une ligne autour du bord du lavabo qui
touche le comptoir. Enlever le lavabo.
REMARQUE : Ne pas substituer le matériau d’étanchéité inclus avec
un autre produit. Le matériau d’étanchéité fourni scellera le lavabo
au comptoir de façon permanente.
Appliquez un boudin de 1/8″(3 mm) de matériau d’étanchéité
sur la surface du comptoir, selon l’illustration.
Placez le lavabo dans l’ouverture du plan de travail. Étendre
soigneusement le matériau d’étanchéité.
Essuyez immédiatement tout excédent de matériau et étanchéifiez
toutes les cavités au besoin.
Vérifiez si le lavabo ne c’est pas déplacé de sa position initiale.
Avant de continuer, laisser prendre le mastic pour au moins 30
minutes.
Raccordez et fixez le siphon au drain, puis complétez les raccords
d’arrivées d’eau au robinet, selon la notice qui accompagne le
robinet.
Laissez couler l’eau dans le lavabo et vérifiez s’il y a des fuites.
Utilisez des nettoyants non abrasifs.
1018899-2-A Français-5 Kohler Co.

Guía de Instalación
Lavabo de montaje sobre el mostrador
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vítrea
puede romperse o astillarse si el producto se maneja sin cuidado.
Antes de la instalación, revise con cuidado todas las piezas para
ver si están dañadas. Después, vuelva a poner el lavabo en su
empaque como protección hasta el momento de la instalación.
Examine el tubo de suministro y de desagüe. Reemplácelos de ser
necesario.
Si se incluye un sellador con el lavabo no utilice ningún otro
como sustituto.
Kohler Co. Español-1 1018899-2-A

Antes de comenzar (cont.)
Utilice la plantilla incluida con el lavabo.
Estos lavabos están diseñados para que se utilicen con las
griferías de montaje mural.
1018899-2-A Español-2 Kohler Co.

1. Preparación
Instale las tuberías de suministro de agua y desagüe, conforme al
diagrama de instalación.
Determine la línea de corte de la plantilla que corresponde con el
modelo de lavabo que será instalado.
Recorte la plantilla por la líneas que indican la abertura del
mostrador. Recorte a lo largo del interior de la línea de corte.
Coloque la plantilla sobre el mostrador.
NOTA: Proporcione suficiente espacio para el arco del surtidor
dentro del lavabo. Consulte la longitud mínima del surtidor en el
diagrama de instalación.
Verifique que haya suficiente espacio libre entre la pared posterior
y el lavabo.
Consulte el espacio libre necesario en las instrucciones de
instalación de la grifería mural y marque las ubicaciones
preferidas para los orificios de la grifería con un lápiz de mina
blanda.
Trace la plantilla sobre el mostrador con un lápiz.
Kohler Co. Español-3 1018899-2-A

2. Instale el lavabo
Corte la abertura con cuidado siguiendo la línea trazada de la
plantilla.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vítrea
puede romperse o astillarse si el producto se maneja sin cuidado.
Coloque el lavabo temporalmente en el mostrador y verifique si
encaja.
Retire el lavabo de la abertura en el mostrador.
Instale la grifería de montaje mural según las instrucciones del
fabricante.
K-2271
NOTA: No sustituya el sellador incluido. El sellador incluido es
necesario para sellar de manera permanente el lavabo al mostrador.

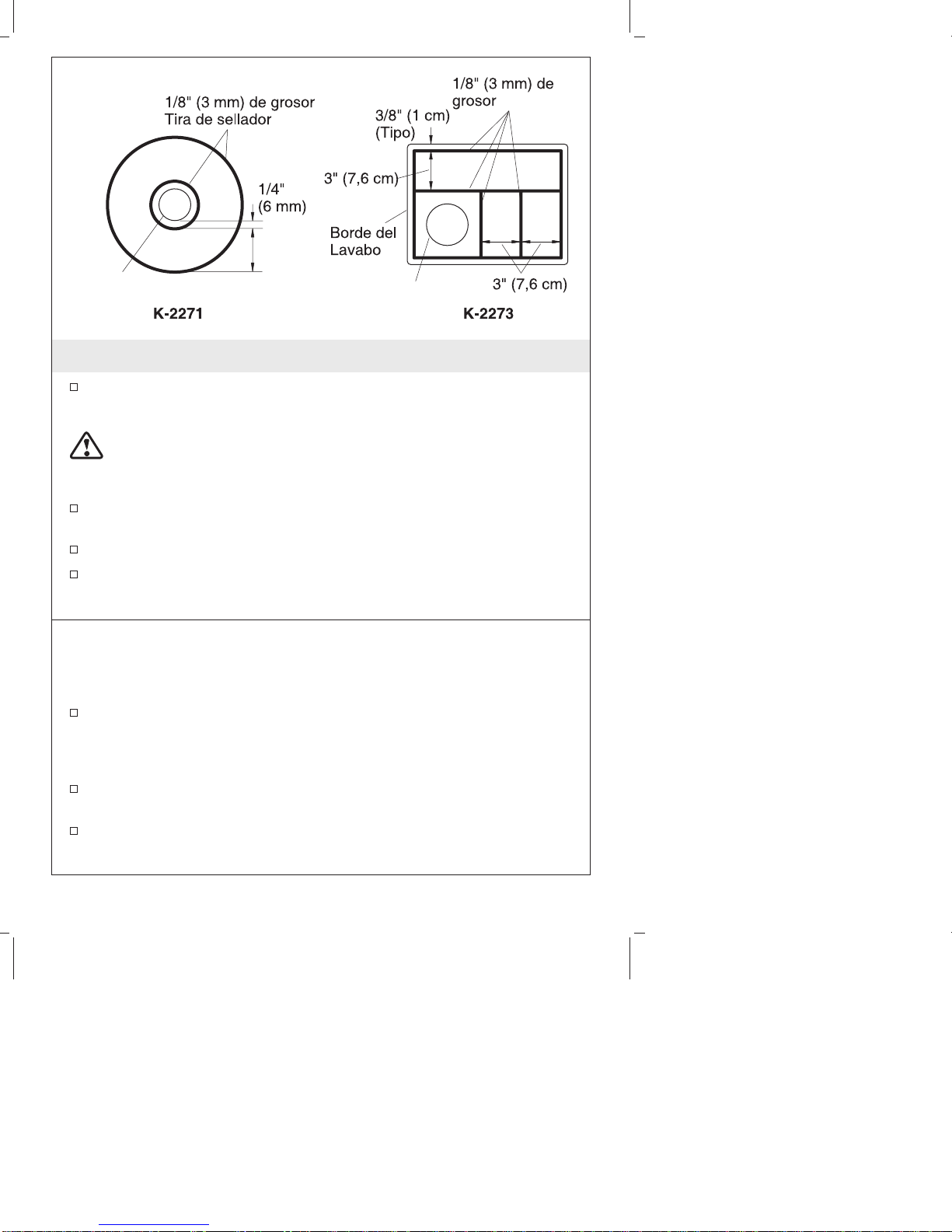

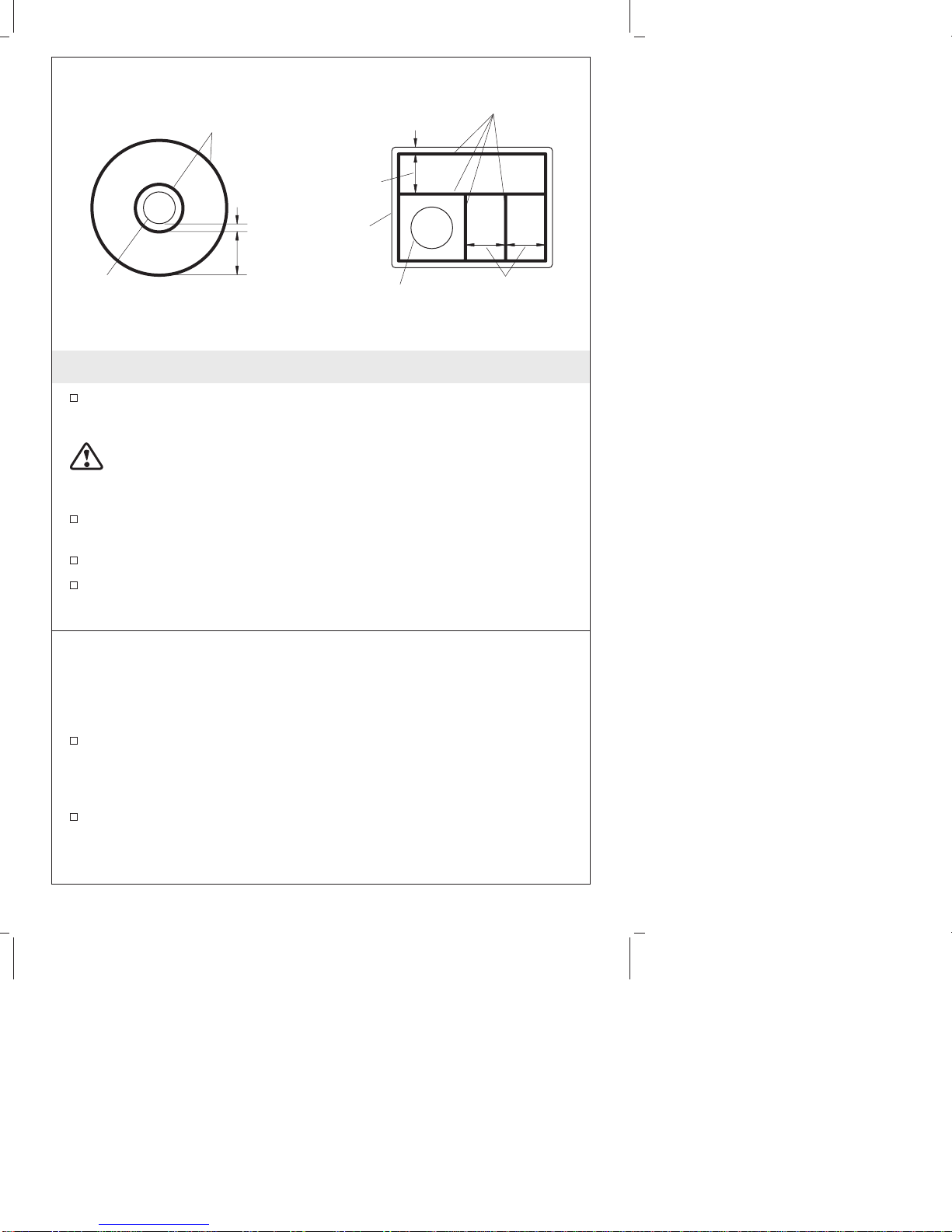

Aplique dos tiras de sellador de 1/8″(3 mm) alrededor de la
abertura del mostrador. Aplique la primera tira a 1/4″(6 mm) de
distancia del borde de la abertura. Aplique la segunda tira a
1-3/8″(3,5 cm) de la primera. (vea la ilustración)
Coloque el lavabo sobre la abertura del mostrador. Trabaje con
cuidado para evitar esparcir el sellador.
Elimine el exceso de sellador con una toalla húmeda y rellene los
huecos vacíos de ser necesario.
Corte la
abertura
Corte la
abertura
1-3/8"
(3,5 cm)
1018899-2-A Español-4 Kohler Co.

Instale el lavabo (cont.)
Verifique que el lavabo no se haya movido de lugar.
Antes de continuar, permita que el sellador se seque durante 30
minutos como mínimo.
Conecte y lije el sifón al drenaje y complete las conexiones del
suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Abra los suministros de agua y verifique que no haya fugas.
Utilice productos de limpieza que no sean abrasivos.
K-2273
Coloque el lavabo temporalmente sobre la abertura del mostrador.
Trace una línea alrededor del borde del lavabo que está en
contacto con el mostrador. Retire el lavabo.
NOTA: No sustituya el sellador incluido. El sellador incluido es
necesario para sellar de manera permanente el lavabo al mostrador.
Aplique tiras de sellador de 1/8″(3 mm) en la superficie del
mostrador, tal como se ilustra.
Coloque el lavabo sobre la abertura del mostrador. Trabaje con
cuidado para evitar esparcir el sellador.
Elimine el exceso de sellador con una toalla húmeda y rellene los
huecos vacíos de ser necesario.
Verifique que el lavabo no se haya movido de lugar.
Antes de continuar, permita que el sellador se seque durante 30
minutos como mínimo.
Conecte y lije el sifón al drenaje y complete las conexiones del
suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Abra los suministros de agua y verifique que no haya fugas.
Utilice productos de limpieza que no sean abrasivos.
Kohler Co. Español-5 1018899-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
© 2003 Kohler Co.
1018899-2-A
