Kohler K-6354 User manual

1025491-2-A
Single-Control Kitchen Faucet
With Swing Spout
Installation Guide
K-6354, K-6356
Français, Page 7
Español, Página 12

1025491-2-AKohler Co.
2

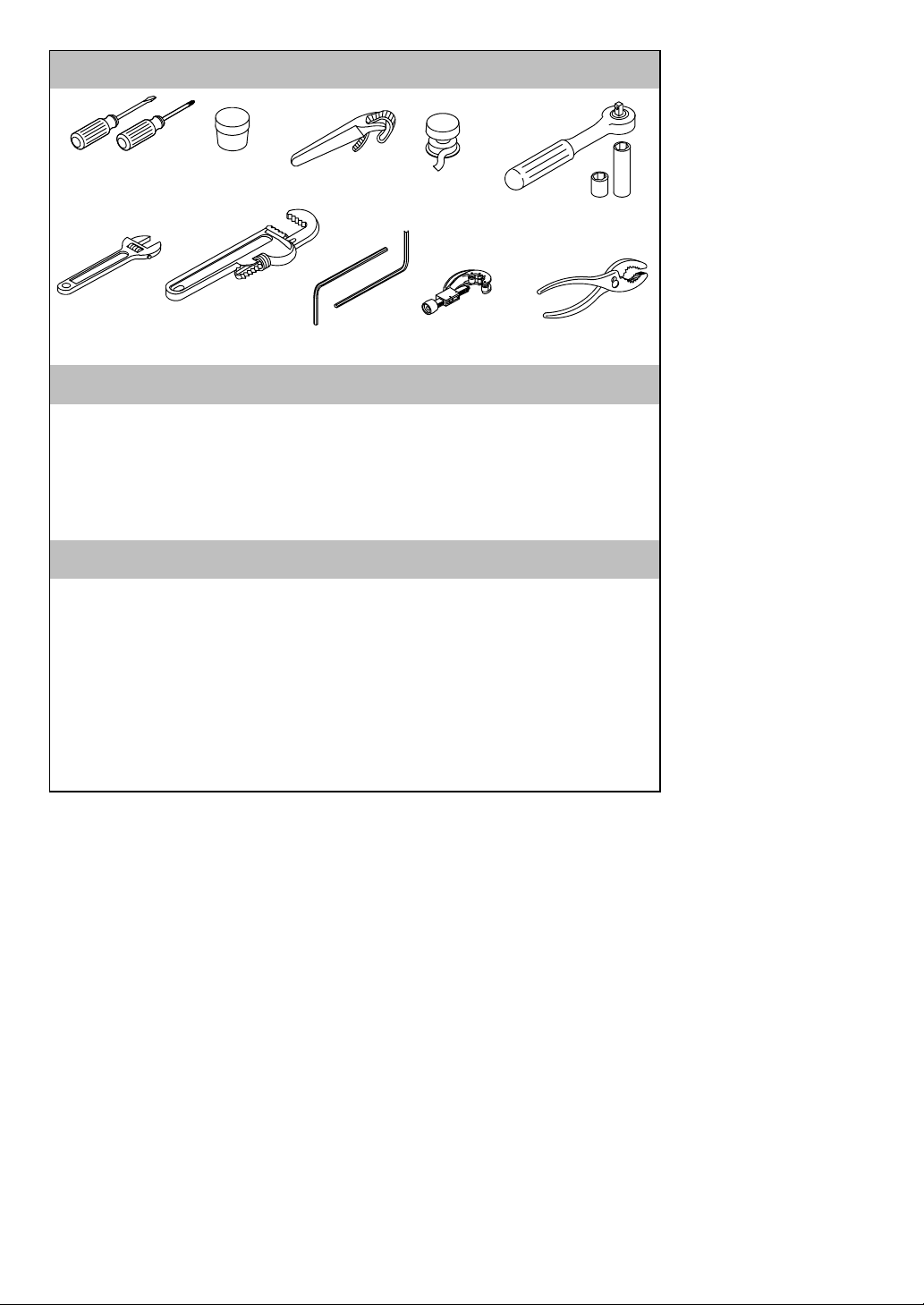

Recommended Tools and Materials
Strap
Wrench
Plumbers
Putty
Assorted
Screwdrivers Thread
Sealant
Pipe
Wrench Tube Cutter
Adjustable
Wrench Hex
Wrench
Socket Wrench
with 7/16” Deep
Socket
Pliers
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a
few minutes to review this manual before you start installation. If
you encounter any installation or performance problems, please
don’t hesitate to contact us. Our phone numbers and web site are
listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
-Observe all local plumbing and building codes.
-Before installation, unpack the new faucet and inspect it for damage.
Return the faucet to the carton until you are ready to install it.
-Shut off the main water supply.
-Do not attach a dishwasher to the faucet spray outlet.
-Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.

1025491-2-A
3
Kohler Co.
Threaded Hole
Faucet Body
Mounting Stud
Rubber
Washer
Faucet
Body
Escutcheon
Spacer With
O-Ring

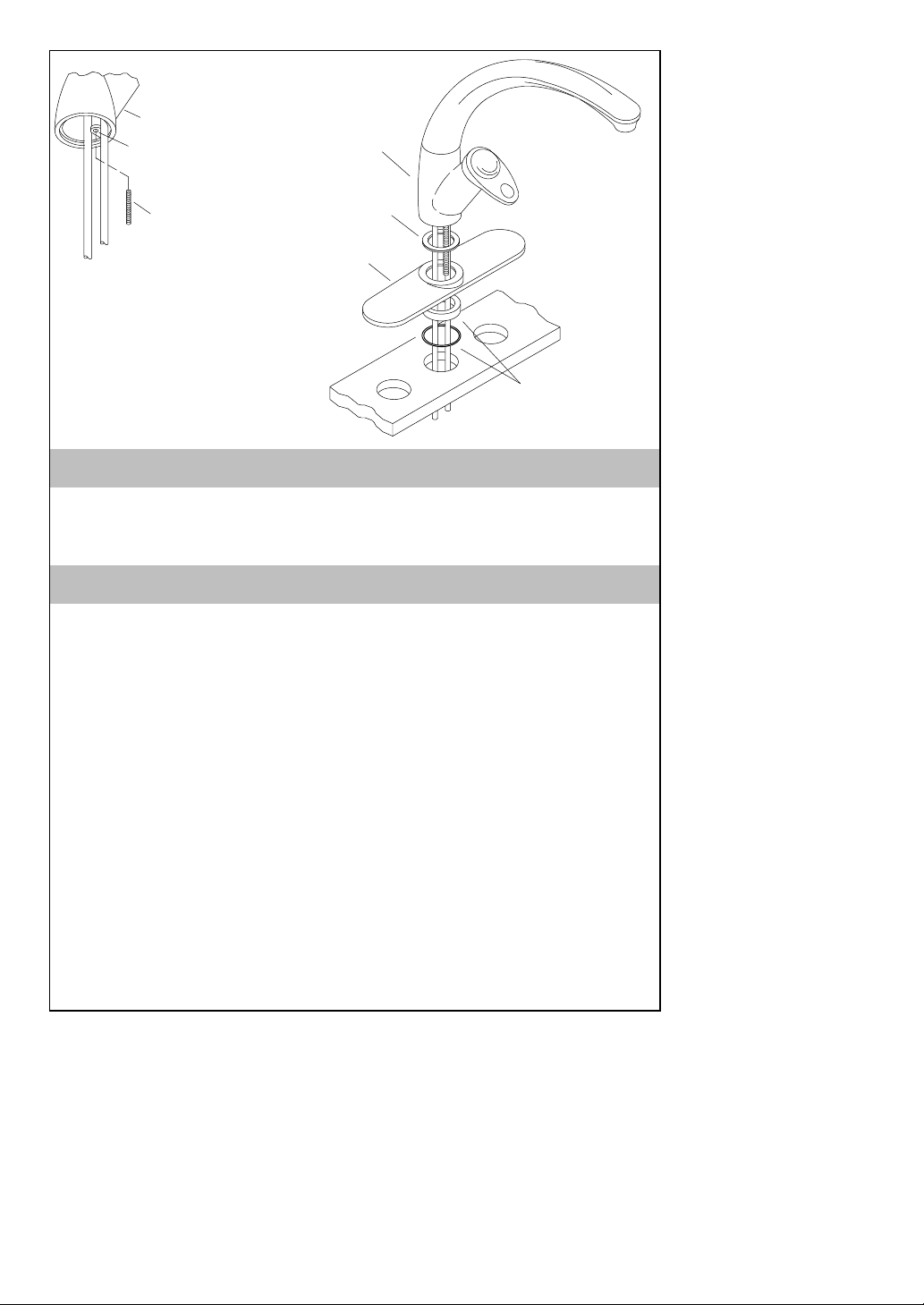

1. Install the Mounting Stud
-Screw the mounting stud into the threaded hole at the bottom of the
faucet body. The mounting stud should extend slightly beyond the
threaded hole in the body.
2. Install the Escutcheon (optional)
NOTE:For installation on marble, do not use plumbers putty. Use
the self-adhesive gaskets provided. Remove the paper backing and
apply the gaskets (adhesive side down) over the outside holes.
-For 1-hole installations: The escutcheon, spacer, and O-ring are not
required. Slide the rubber washer over the faucet tubing and hose.
-Insert the faucet tubing and hose into the hole.
-For 3-hole installations: Apply a ring of plumbers putty to the
underside of the escutcheon.
-Insert the O-ring into the groove in the spacer.
-Slide the rubber washer, escutcheon, and spacer (O-ring side down)
over the faucet tubing and hose.
-Insert the faucet tubing and hose into the center hole, carefully
aligning the escutcheon. Press down on the escutcheon and remove
any excess putty.

1025491-2-AKohler Co.
4
Bracket
Washer
Nut
Spray
Guide Nut
Apply
Plumbers
Putty Here
Spray
Tube
Spray Hose

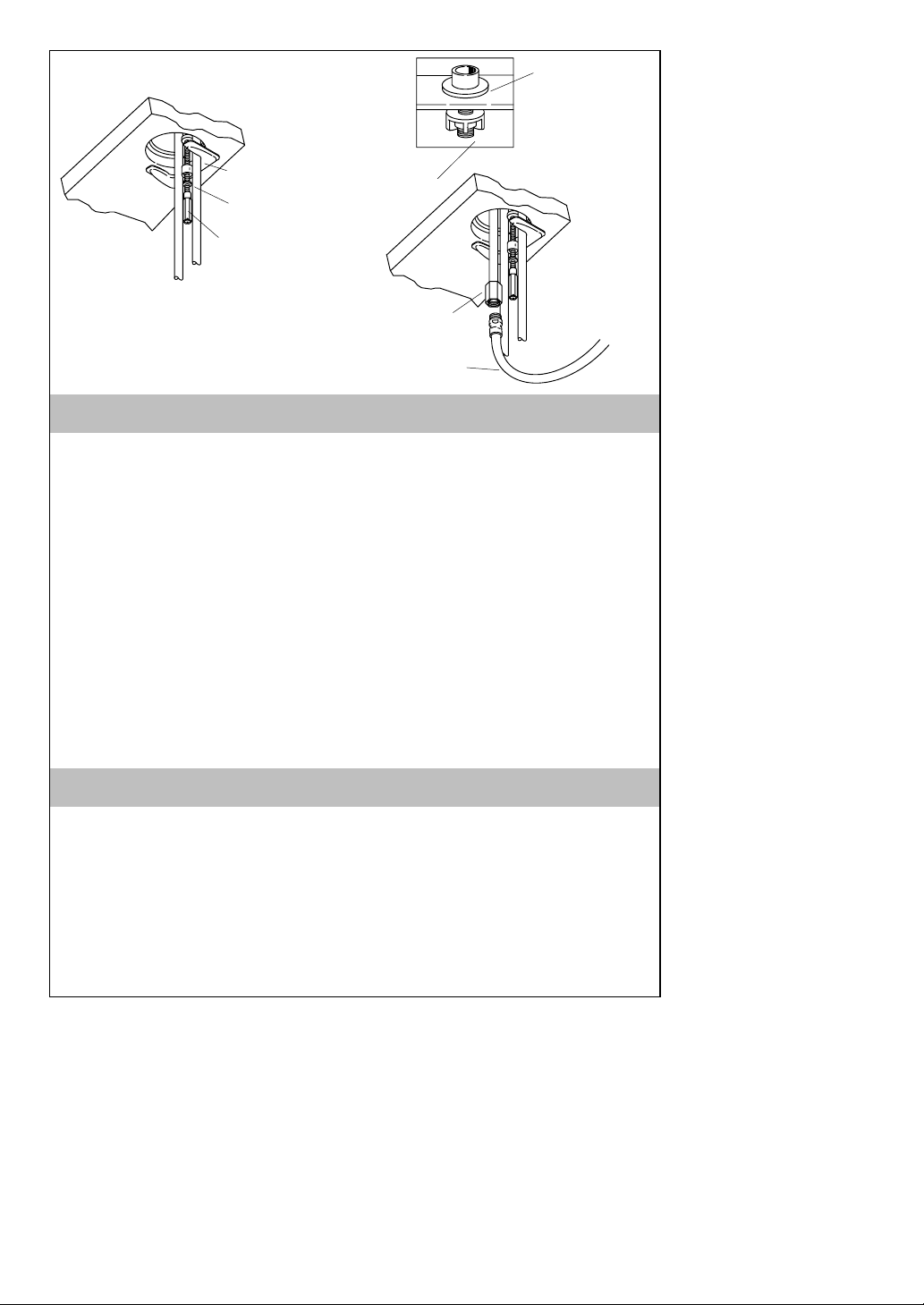

3. Install the Faucet
-If you have not already done so, move the faucet into the install
position.
-From the underside of the sink, position the bracket, washer, and nut
onto the mounting stud. Position the faucet and escutcheon on the
sink to obtain the desired alignment. Tighten the nut securing the
faucet to the sink. For best access, use a ratchet wrench with 7/16”
deep socket.
NOTE:Theweightmustbeinstalledtoactasapullstop,andto
prevent kinking damage to the hose.
-For best performance, attach the weight to the hose 23” (58.4cm)
from the loose end of the hose. The weight may be moved to adjust
the pull-out length of the hose. Carefully tighten the weight screws.
Do not overtighten.
-Reconnect the hose to the hose connector.
4. Attach the Spray Hose (if applicable)
-Apply a bead of plumbers putty or other sealant to the hose guide
according to the putty manufacturer’s instructions.
-Insertthehoseguideintotheholeatthefarrightendofthesink.
Attach and tighten the hose guide nut.
-Insertthesprayhoseendthroughthehoseguidefromthetop.
-Secure the hose to the external threads on the spray tube.

1025491-2-A
5
Kohler Co.
Compression
Fitting
Copper Tubing
Supply Tube
Coupling Nut
Ferrule
Coupling Nut
Ferrule

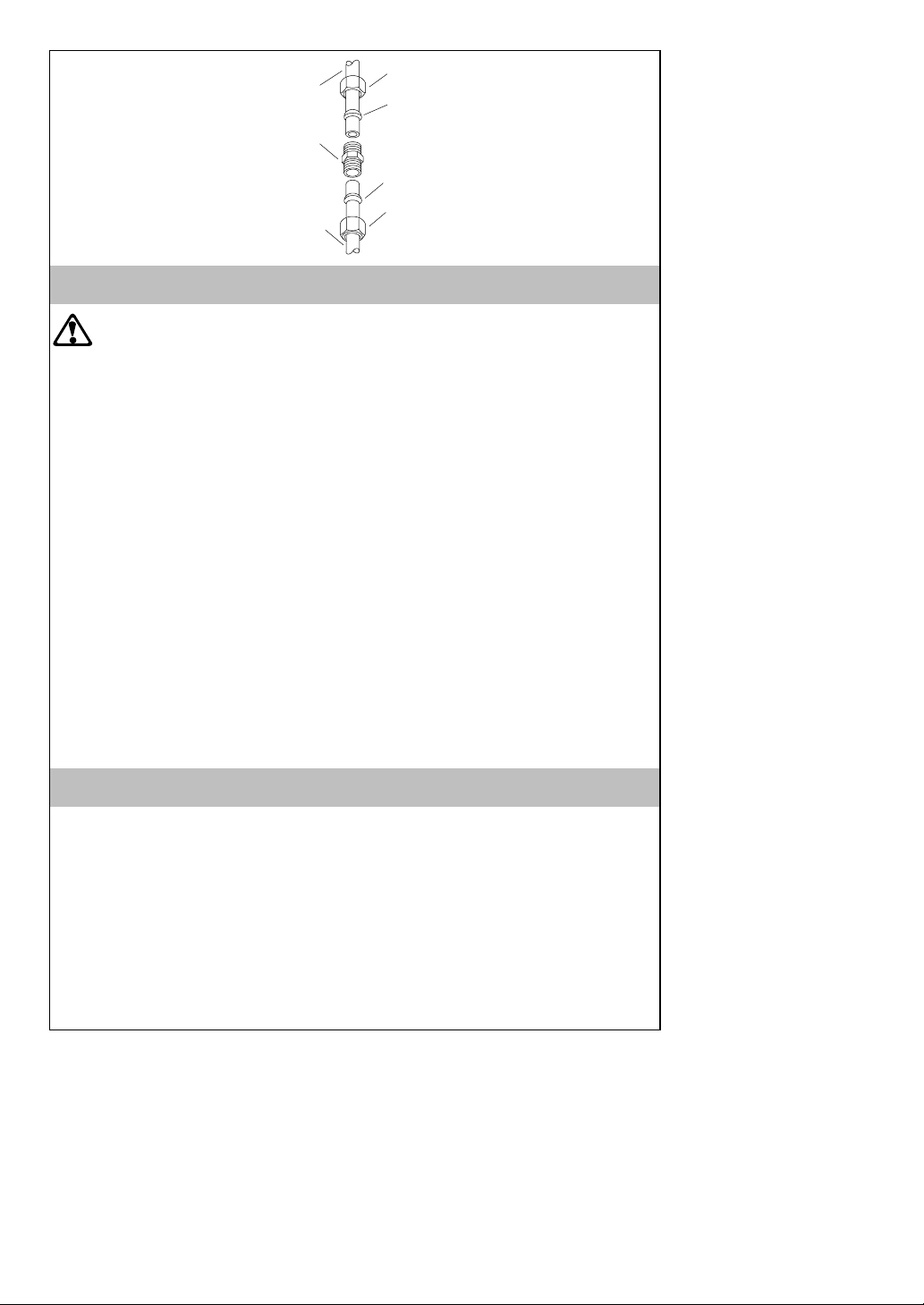

5. Connect the Supplies
CAUTION: Risk of restricted water flow and product damage. Use
extreme care when bending the supply tubes to avoid kinking.
-Install the sink now, if necessary, using the sink manufacturer’s
instructions. Allow for required penetration of the supply tubes into
the supply stops. Cut the supply tubes as needed.
-Slide the coupling nut, then the ferrule, onto the copper tubing. Set
the compression fittings over the copper tubing. Handtighten the
coupling nuts.
-Slide a coupling nut, then a ferrule, onto each supply tube. Set the
compression fittings over the supply tubes. Handtighten the
coupling nuts.
NOTE:Do not apply torque to the supply fittings at the bottom of the
faucet while installing or tightening the compression fittings.
-Carefully bend the supply tubes to align them with the supply stops.
Slide a coupling nut first, then a ferrule, onto each supply tube.
Insert the supply tubes into the supply stop outlets. Tighten all
coupling nuts.
6. Installation Checkout
-Ensure that all coupling nuts are tight.
-Ensure that the lever handle is in the down position.
-Open the drain.
-Remove the aerator from the end of the spout.
-Turn on the main water supply, and open the valve for one minute to
flush the fitting.
-Reattach the aerator. Turn on the water and check for leaks. Repair as
needed.

1025491-2-AKohler Co.
6

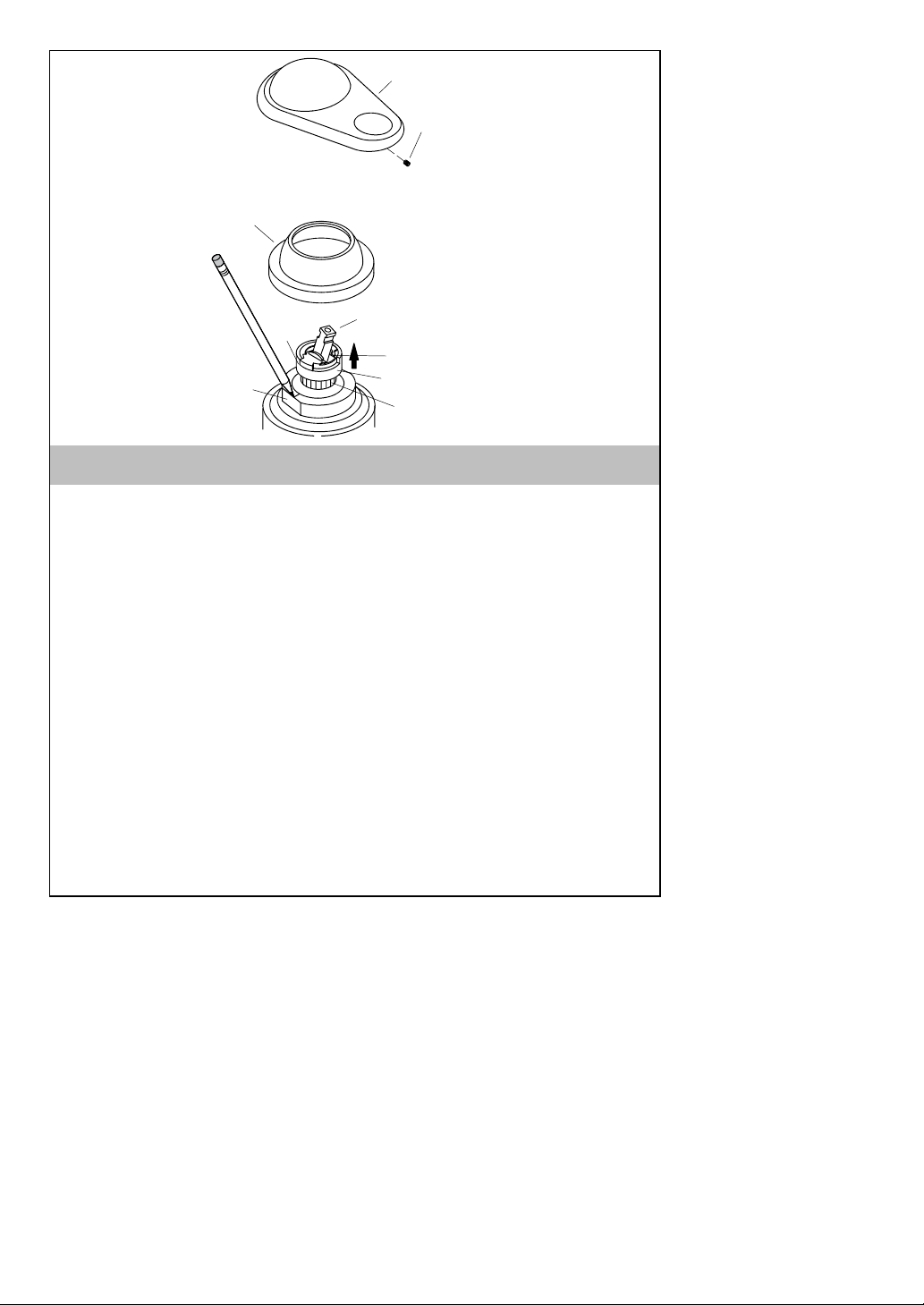

Top Disc
Indexer
Handle
Setscrew
Bonnet
Stop
Tab
Mounting
Nut Splines
Valve Stem
7. Adjust the Temperature Setting
NOTE:Prior to adjustment, make sure the handle is in the
maximum hot position.
-Remove the setscrew, handle, and bonnet. Turn on the water to the
maximum temperature by pushing the valve stem up, and turning it
clockwise.
-Mark the current position of the temperature stop tab (top edge) on
the mounting nut with a marker or pencil. Lift the indexer and top
disc just enough to clear the valve splines and to allow rotation.
NOTE:Each spline notch is an average 9.5_F(5.3_C) change in
temperature.
-Turn the indexer, top disc, and valve stem counterclockwise until the
desired temperature is achieved. When desired temperature is
achieved, reinstall the indexer and top disc to the valve, making sure
the top disc is snapped fully into the indexer.
-Turn off the water by pulling the valve stem down. Reinstall the
bonnet, handle, and setscrew.

1025491-2-A
7
Kohler Co.
Guide d’Installation
Mitigeur Pour Évier De Cuisine Avec Bec Rotatif

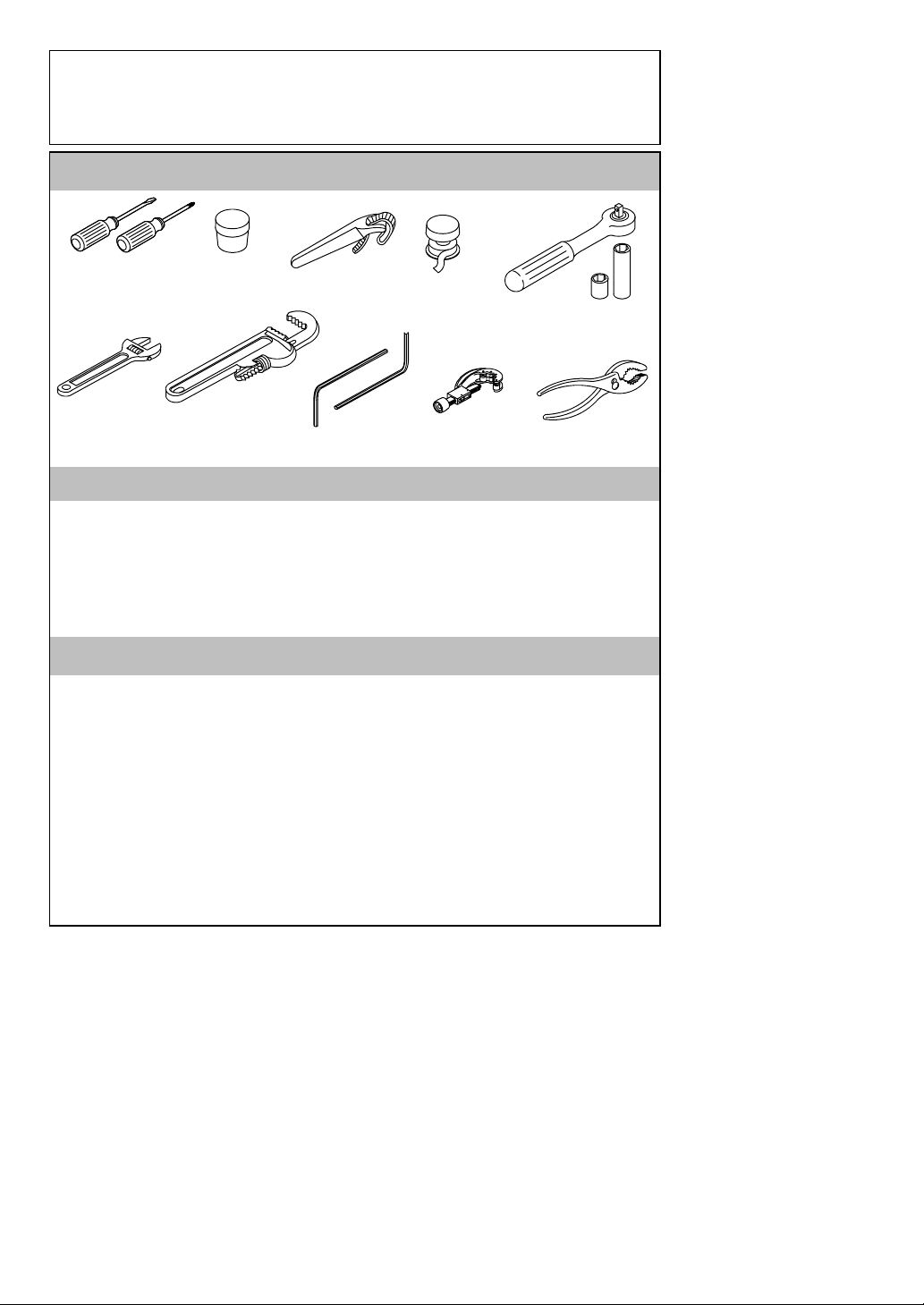

Outils et Matériaux Recommandés
Clé à
Sangle
Mastic de
Plomberie
Tournevis
Assortis
Ruban
d’Etanchéité
pour Filetage
Coupe
Tuyau
Clé avec une
Douille de 7/16”
Pince
Clé à
Molette Clé à
Griffes Clé à
Hexagonale
Merci d’avoir choisi un des produits de la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER.
S’il vous plait, veuillez lire attentivement ce guide avant de
commencer votre installation. En cas de problème d’installation
ou de fonctionnement, n’hésitez pas à nous contacter. Nos
numéros de téléphone et adresse Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant de Commencer
-Respectez tous les codes locaux de plomberie et de bâtiment.
-Avant l’installation, déballez le robinet et examinez le soigneusement.
Remettre le robinet dans l’emballage de protection en attendant de
commencer l’installation.
-Coupez l’arrivée d’eau principale.
-Ne connectez pas un lave vaisselle au flexible de la douchette.
-La Société KOHLER se réserve le droit d’apporter toutes
modificationssurledesigndesrobinetsetcecisanspréavis,comme
spécifié dans le Catalogue des Prix.

1025491-2-AKohler Co.
8
Trou Fileté
Corps du Robinet
Tige de
Fixation
Rondelle en
Caoutchouc
Corps du
Robinet
Plaque de
Rosace
Pièce d’espacement
Avec un Joint
Torique
1. Installez les Montants de Support
-Vissez les tiges de support dans les trous filetés à la partie inférieure
du corps du robinet. Les tiges de support doivent dépasser
légèrement au-delà des trous et dans le corps du robinet.
2. Installez la Rosace (en option)
REMARQUE :Pour une Installation sur marbre, NE PAS utiliser
du mastic de plomberie. Utilisez les joints autocollants fournis.
Retirez le papier et appliquez les joints (Coté collant face vers le bas)
sur l’extérieur des trous.
-Installation Pour Évier Monotrous : La rosace, calles d’espacement,
et joint torique ne sont pas nécessaire. Glissez la rondelle en
caoutchoucsurletuyauestleflexibledurobinet.
-Insérezletuyaudurobinetetleflexibledansletrou
-Installation Pour Évier avec 3 Trous : Appliquez une bague de
mastic d’étanchéité à l’intérieur de la rosace.
-Logezlejointtoriquedanslarainuredelacale.
-Glissez la rondelle en caoutchouc, la rosace, le joint torique (face vers
lebas)surletuyauestleflexibledurobinet
-Insérez le tuyau et le flexible dans le trou central, alignez les rosaces
soigneusement. Appuyez sur les rosaces et enlevez tous excédents
de mastic.

1025491-2-A
9
Kohler Co.
Support
Rondelle
Écrou
Écrou de
Guidage
Appliquez du
Mastic de
Plomberie Ici
Tuyaudela
Douchette
Tuyau Flexible

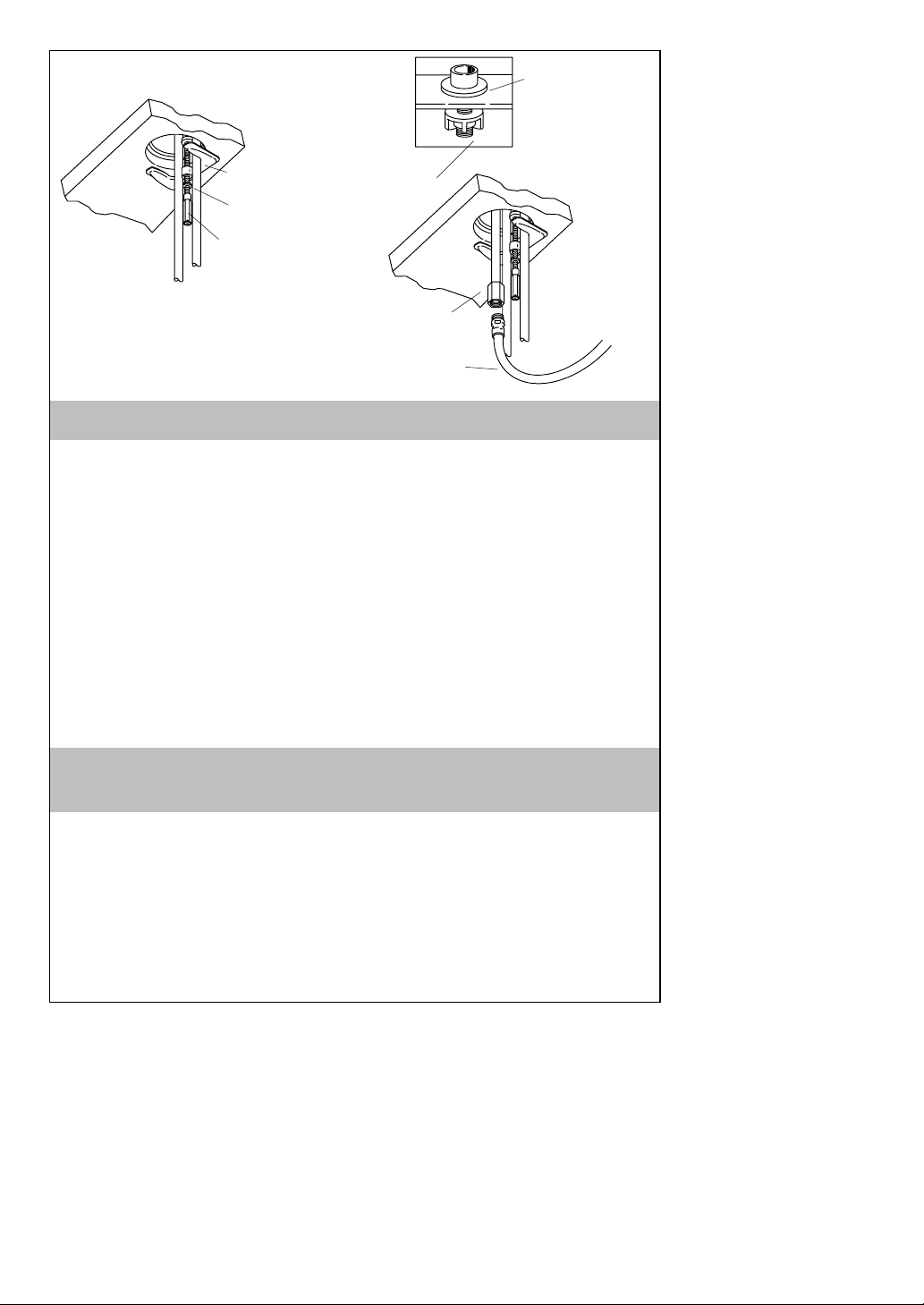

3. Installez le Robinet
-Si cela n’est pas déjà fait, positionnez le robinet dans sa position
finale.
-Fixez les supports, rondelles et les écrous sur les montants du
support sous l’évier. Positionnez le robinet et la rosace sur l’évier
pour obtenir l’alignement désiré. Serrez l’écrou fixant le robinet à
l’évier. Pour un meilleur accès, utilisez une clé avec une douille de
7/16”.
REMARQUE :Les poids doivent être installés de façon à stopper le
coulissement extérieur, et pour prévenir le tuyau de se pincer.
-Pour une meilleur performance, attachez le poids au tuyaux 23”
(58,4 cm) à la boucle du tuyau flexible. Le poids peut être déplacé
pour régler la longueur du coulissage du tuyau flexible. Serrez
soigneusement les vis du contrepoids. Ne pas trop serrer.
-Reconnectez le tuyau à sa connexion.
4. Attachez le Tuyau Flexible (si possible)
-Appliquez du mastic de plomberie ou un autre produit d’étanchéité
au guide du tuyau suivant l’instruction de la notice du fabricant du
mastic.
-Insérezleguidedutuyaudansletrouàl’extrémitédroitedel’évier.
Attachez et serrez l’écrou du guide du tuyau.
-Insérez la fin du tuyau flexible par la partie supérieure du guide.
-Vissez le tuyau au filetage extérieur de la douchette.

1025491-2-AKohler Co.
10
Raccords à
Compression
Tube en cuivre
Tuyau d’Alimentation
en Eau
Écrou de Raccordement
Bague d’Extrémité
Écrou de
Raccordement
Bague d’Extrémité
5. Branchez les Arrivées
ATTENTION : Risque de restriction d’écoulement et
d’endommagement du produit. Faîtes très attention à ne pas trop plier
les tubes d’alimentation en les courbant pour éviter de les pincer.
-Installez l’évier maintenant en utilisant les directives du fabricant.
Prévoyez que les tubes d’alimentation d’eau doivent suffisamment
pénétrer dans les tubes d’alimentation des robinets d’arrêt. Coupez
les tubes d’alimentation comme nécessaire.
-Glissez l’écrou de raccordement, puis la bague de compression, sur
le tube en cuivre. Preparez le raccord de compression sur le tuyau en
cuivre. Serrez les écrous de raccordement à la main.
-Insérer un écrou de raccordement, puis bague de compression sur
chaque tuyau d’alimentation d’eau. Preparez le raccord de
compression sur le tuyau en cuivre. Serrez les écrous de
raccordement à la main.
REMARQUE :Nepasforcersurlesraccordsdelapartieinférieure
des robinets pendant l’installation ou le serrage des raccords de
compression.
-Courbez soigneusement les tubes d’alimentation pour les alignés
avec les robinets d’arrêt. Glissez un écrou de raccordement en
premier, puis la bague de compression sur chaque tuyau
d’alimentation. Insérez les tubes d’alimentation dans les sorties les
tuyaux d’arrêt. Serrez tous les écrous de raccordement.
6. Vérification de l’Installation
-Assurez-vous que tous les écrous de raccordement soient bien serrés.
-Assurez-vous que le levier du mitigeur soit en position abaissée.
-Ouvrez le drain.
-Retirezlebrisejetdel’extrémitédubec.
-Ouvrez l’alimentation d’eau général, et ouvrez les valves pendant
une minute pour remplir les tuyaux.
-Réinstallez le brise jet. Ouvrez les robinets d’arrivée d’eau principale
et vérifiez s’il y a des fuites. Réparez si besoin.

1025491-2-A
11
Kohler Co.
Disque supérieur
Indexeur
Poignée
Vis
Rosace
Butée
Fixation
Écrou Cannelures
Tige de la Valve
7. Réglage de la Température
REMARQUE :Avant d’effectuer ce réglage, assurez-vous que le
levier est sur la position maximale de l’eau chaude.
-Retirez la vis, le levier, et la rosace. Poussez la tige du mitigeur vers
le haut et tournez la vers à droite pour régler la température de l’eau
chaude au maximum.
-Marquez la position de la butée (bord supérieur) sur l’écrou
d’assemblage avec un feutre ou un crayon à papier. Soulever
suffisamment l’indexeur et le disque supérieur, pour dégager les
cannelures et permettre la rotation.
REMARQUE :Chaque cannelure représente un changement de
température moyen de 9,5_F(5,3_C).
-Tournez l’indexeur, le disque supérieur et la tige du la valve vers la
gauche jusqu’à atteindre la température désirée. Une fois cette
température atteinte, réinstallez l’indexeur et le disque supérieur sur
la valve, assurez- vous de bien presser le disque dans l’indexeur.
-Arrêtez l’écoulement de l’eau en tirant vers vous la tige du mitigeur.
Réinstallez la rosace, le levier et la vis.

1025491-2-AKohler Co.
12
Guía de Instalación
Grifería monomando de fregadero con surtidor
giratorio
Herramientas y materiales sugeridos
Llave de
correa
Masilla de
plomería
Surtido de
destornilladores Sellador de
rosca
Llave de tubo Cortatubos
Llave
ajustable Llave hexagonal
Llave de cubo de
7/16” con casquillo
profundo
Pinzas
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome
unos minutos para leer este manual, antes de comenzar la
instalación. En caso de problemas de instalación o de
funcionamiento, no dude en contactarnos. Nuestros números de
teléfono y nuestra página web se encuentran en la solapa
posterior. Gracias nuevamente por escoger a Kohler.
Antes de Comenzar
-Cumpla con todos los códigos locales de plomería y de construcción.
-Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva a
poner la grifería en el embalaje hasta el momento de la instalación.
-Cierre el suministro principal de agua.
-No conecte el lavaplatos a la salida del rociador de la grifería.
-Kohler Co. se reserva el derecho de modificar el diseño de la grifería
sin previo aviso, tal como se especifica en la lista de precios.

1025491-2-A
13
Kohler Co.
Orificio
roscado
Cuerpo de
la grifería
Perno de
fijación
Arandela de
goma
Cuerpo de
grifería
Chapetón
Espaciador con
empaque de
anillo (O-ring)
1. Instale el perno de fijación
-Atornille el perno de fijación en el orificio roscado de la parte
inferior del cuerpo de la grifería. El perno de fijación debe sobresalir
un poco del orificio roscado en el cuerpo.
2. Instale el chapetón (opcional)
NOTA:En las instalaciones sobre mármol, no utilice masilla de
plomería. Utilice los empaques autoadhesivos suministrados.
Remueva el papel protector y aplique los empaques (con el adhesivo
hacia abajo) sobre los orificios exteriores.
-En las instalaciones de un orificio: No son necesarios el chapetón, el
espaciador y el empaque de anillo (O-ring). Deslice la arandela de
gomaporlatuberíaylamangueradelagrifería.
-Insertelatuberíaylamangueradelagriferíaenelorificio.
-En las instalaciones de tres orificios: Aplique una tira de masilla de
plomería en la parte inferior del chapetón.
-Inserte el empaque de anillo (O-ring) en la ranura del espaciador.
-Deslice la arandela de goma, el chapetón y el espaciador (el
empaque de anillo hacia abajo) por la tubería y la manguera de la
grifería.
-Insertelatuberíaylamangueradelagriferíaenelorificiocentral,y
con cuidado alinee el chapetón. Presione el chapetón hacia abajo y
remueva el exceso de masilla de plomería.

1025491-2-AKohler Co.
14
Soporte
Arandela
Tuerca
Tuerca de
guía del
rociador
Aplique masilla
de plomería
aquí
Tubo del
rociador
Manguera del
rociador
3. Instale la grifería
-Coloquelagriferíaenlaposiciónparainstalar,siaúnnolohahecho.
-Por la parte inferior del fregadero, coloque el soporte, la arandela y la
tuerca sobre el perno de fijación. Coloque la grifería y el chapetón en
el fregadero, de manera que obtenga la alineación deseada. Apriete la
tuerca para fijar la grifería al fregadero. Para tener mejor acceso,
utilice una llave de trinquete con un casquillo de 7/16”.
NOTA:La pesa debe instalarse para que funcione como retenedor y
se eviten pliegues en la manguera.
-Para un mejor rendimiento, conecte la pesa a la manguera, a 23”
(58,4cm) del extremo suelto de la manguera. La pesa se puede mover
para ajustar la longitud del extremo extraíble de la manguera.
Apriete con cuidado los tornillos de la pesa. No apriete en exceso.
-Vuelva a conectar la manguera en el conector de la manguera.
4. Vuelva a conectar la manguera del rociador (si
es pertinente)
-Aplique una tira de masilla de plomería u otro sellador según las
instrucciones del fabricante, en la guía de la manguera.
-Insertelaguíadelamangueraporelorificio,enelextremoderecho
del fregadero. Conecte y apriete la tuerca de la guía de la manguera.
-Inserte el extremo de la manguera del rociador por la guía de la
manguera, desde la parte superior.
-Fije la manguera a las roscas externas del tubo del rociador.

1025491-2-A
15
Kohler Co.
Tuerca de
compresión
Tubo de cobre
Tubo de
suministro
Tuerca de acoplamiento
Casquillo
Tuerca de
acoplamiento
Casquillo
5. Conecte los suministros
PRECAUCIÓN: Riesgo de obstrucción parcial del flujo de agua y
de daños al producto. Tenga cuidado al arquear los tubos de
suministro para evitar la formación de pliegues.
-Instale el fregadero en este momento si es necesario, siguiendo las
instrucciones del fabricante. Permita que los tubos de suministro
hayan penetrado lo suficiente por las llaves de paso. Corte los tubos
de suministro de ser necesario.
-Deslice la tuerca de acoplamiento primero y luego el casquillo por el
tubo de cobre. Coloque los accesorios de compresión sobre la tubería
de cobre. Apriete las tuercas de acoplamiento con la mano.
-Deslice una tuerca de acoplamiento primero, luego el casquillo, por
cada tubo de suministro. Coloque las tuercas de compresión sobre
los tubos de suministro. Apriete las tuercas de acoplamiento con la
mano.
NOTA:No aplique torsión a los accesorios de suministro en el
fondo de la grifería al instalar o apretar las tuercas de compresión.
-Con cuidado, doble los tubos de suministro para alinearlos con las
llaves de paso. Deslice primero la tuerca de acoplamiento y luego el
casquillo, por cada tubo de suministro. Conecte los tubos de
suministro a las salidas de las llaves de paso. Apriete todas las
tuercas de acoplamiento.
6. Verifique la instalación
-Asegúrese de que todas las tuercas de acoplamiento estén apretadas.
-Compruebe que la manija esté en posición de cierre.
-Abra el desagüe.
-Remueva el aireador del extremo del surtidor.
-Abra el suministro principal de agua y la válvula durante un minuto
para limpiar el accesorio.
-Reinstale el aireador. Abra el agua y verifique que no haya fugas.
Repare según sea necesario.

1025491-2-AKohler Co.
16
Disco superior
Graduador
Manija
Tornillo de fijación
Base
Lengüeta de tope
Tuerca de montaje Ranuras
Vástago de válvula
7. Ajuste la temperatura
NOTA:Antes de ajustar la temperatura, asegúrese que el agua
calienteestétotalmenteabierto.
-Remueva el tornillo de fijación, la manija y la base. Levante el
vástagodelaválvulaygíreloaladerechaparaabrirelaguaala
temperatura máxima.
-Con un marcador o un lápiz, marque en la tuerca de montaje la
posición actual del tope de control de la temperatura (borde
superior). Levante el graduador y el disco superior lo suficiente
como para despejar las ranuras y permitir la rotación.
NOTA:Cada ranura representa un cambio de temperatura
promedio de 9,5_F(5,3_C).
-Gire el graduador, el disco superior y el vástago de la válvula a la
izquierda, hasta alcanzar la temperatura deseada. Al alcanzar la
temperatura deseada, reinstale el graduador y el disco superior
sobre la válvula, asegurándose que el disco superior quede
totalmente trabado en el graduador.
-Presione el vástago de la válvula hacia abajo para cerrar el agua.
Reinstale la base, la manija y el tornillo de fijación.

1025491-2-A
17
Kohler Co.

1025491-2-AKohler Co.
18

1025491-2-A
19
Kohler Co.

1025491-2-AKohler Co.
20
E2003 Kohler Co.
1025491-2-A
USA : 1-800-4-KOHLER
Canada : 1-800-964-5590
Mexico : 001-877-680-1310
kohler.com
