Kohler K-8973 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bath/Deck Mount Faucet
Robinet montage sur baignoire/comptoir
Grifería de montaje en bañera/cubierta
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2011 Kohler Co.
K-8973
1169172-2-A

Tools/Outils/Herramientas
Before You Begin
NOTE: This bath filler with handshower can be mounted as a freestanding or
deck-mount installation. Refer to the proper installation sections, noted as
″Freestanding″or ″Deck-mount″, for your installation type and the sections noted as
″All″.
For Freestanding Installations
IMPORTANT! Supply tubes K-18492 are required for freestanding installations.
NOTICE: Discard the following hardware provided with the bath filler: support plate
(1), threaded brass tubes (2), nuts (4), fiber washers (4), and screws (8).
NOTICE: Do not remove the protective wrap from the riser tubes until instructed to
do so.
For All Installations
Observe all local plumbing and building codes.
Shut off the water supply.
This product may be installed as freestanding (installed onto riser tubes) or
deck-mount (installed onto the bath deck). Follow the sections that pertain to your
particular installation.
IMPORTANT! For proper drainage of the spout, install the bath filler to a level
surface.
Avant de commencer
REMARQUE: Le remplisseur de baignoire avec douchette peut être monté en
installation autoportante ou sur comptoir. Se référer aux sections appropriées
d’installation, notées ″Autoportante″ou ″Sur comptoir″pour votre type d’installation
et les sections notées ″Toutes″.
Pour les installations autoportantes
IMPORTANT! Les tubes d’alimentation K-18492 sont requis pour les installations
autonomes.
Strap Wrench
Clé à sangle
Llave de correa
Solder
Fer à souder
Suelda
Drill and Hole Saw
Perceuse et scie cylindrique
Taladro y corona perforadora
Thread Sealant
Joint d'étanchéité pour
filetage
Sellador de roscas
Thermometer
Thermomètre
Termómetro
Plumbers Putty
Mastic de plombier
Masilla de plomería
Plus/Plus/Más:
• Two 12" (30.5 cm) Long, 1/2"
Copper Tubes
Deux tubes en cuivre 1/2", longueur
12" (30,5 cm)
Dos tubos de cobre de 1/2",
12" (30,5 cm) de largo
• 1-1/2" Thin Wall Socket Wrench
Clé à douilles pour mur fin de 1-1/2"
Llave de dados de pared delgada de 1-1/2"
• Hacksaw or Tubing Cutter
Scie à métaux ou coupe tubes
Sierra para metales o cortatubos
1169172-2-A 2 Kohler Co.

Avant de commencer (cont.)
NOTICE: Ignorer la boulonnerie suivante, fournie avec le remplisseur de baignoire:
plaque de support (1), tubes filetés en laiton (2), écrous (4), rondelles en fibres (4), et
vis (8).
NOTICE: Ne pas retirer l’emballage de protection des tubes élévateurs avant
l’instruction de le faire.
Pour toutes les installations
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau.
Ce produit peut être installé autoportant (installé sur tubes élévateurs) ou sur
comptoir (installé sur le comptoir de baignoire). Suivre les étapes qui s’appliquent
à l’installation en question.
IMPORTANT! Pour un drainage correct du bec, installer le remplisseur de baignoire
sur une surface nivelée.
Antes de comenzar
NOTA: Este llenador de bañera con ducha de mano se puede instalar autosoportado
o en cubierta. Consulte las secciones de instalación correspondientes, según se
indique para su tipo de instalación ″autosoportada″o″de montaje en cubierta″ylas
secciones identificadas como ″Todas″.
Para las instalaciones autosoportadas
¡IMPORTANTE! Las instalaciones autosoportadas requieren los tubos de suministro
K-18492.
AVISO: Deseche los herrajes siguientes provistos con el llenador de bañera: placa de
soporte (1), tubos de latón roscados (2), tuercas (4), arandelas de fibra (4) y tornillos
(8).
AVISO: No retire la envoltura protectora de los tubos verticales hasta que se le
indique.
Para todas las instalaciones
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Este producto se puede instalar autosoportado (instalado en los tubos verticales) o
de montaje en cubierta (instalado en la cubierta de la bañera). Siga las secciones
correspondientes a su instalación en particular.
¡IMPORTANTE! Para asegurar el desagüe correcto del surtidor, instale el llenador de
bañera en una superficie nivelada.
Kohler Co. 3 1169172-2-A

Rough-In - Freestanding
To properly plan for the installation, use the cut-out template provided with your bath
along with the roughing-in dimensions above.
Raccordement - Autoportante
Pour proprement planifier l’installation, utiliser le gabarit de découpe fourni avec la
baignoire ainsi que les dimensions de raccordement ci-dessus.
Diagrama de instalación - Autosoportada
Para planear correctamente la instalación, utilice la plantilla de corte provista con su
bañera junto con el diagrama de instalación mostrado arriba.
2-15/16" (7.5 cm)
7-7/16"
(18.9 cm)
5-3/16"
(13.2 cm)
22" (55.9 cm)
2-5/8"
(6.7 cm) D.
22-1/4"
(56.5 cm)
16-7/8"
(42.9 cm)
8-13/16" (22.4 cm)
No change in measurements if connected with drain illustrated. (K-11344)
Aucun changement de mesures si connecté au drain illustré. (K-11344)
No es necesario cambiar las medidas si se conecta con el desagüe ilustrado. (K-11344)
11-1/8" (28.3 cm)
3-5/8"
(9.2 cm)
1169172-2-A 4 Kohler Co.

Rough-In - Deck-Mount
To ensure that water will not drip outside of the bath, properly position the faucet on the
deck so the outlet will be located inside the bath.
To properly plan for the installation, use the cut-out template provided with your bath
along with the roughing-in dimensions above.
Raccordement - Sur comptoir
Pour assurer que l’eau ne s’écoulera pas à l’extérieur de la baignoire, positionner
proprement le robinet sur le comptoir de manière à ce que la sortie soit localisée à
l’intérieur de la baignoire.
Pour proprement planifier l’installation, utiliser le gabarit de découpe fourni avec la
baignoire ainsi que les dimensions de raccordement ci-dessus.
Diagrama de instalación - Montaje en cubierta
Para asegurar que el agua no goteará fuera de la bañera, coloque correctamente la
grifería en la cubierta de manera que la salida quede dentro de la bañera.
Para planear correctamente la instalación, utilice la plantilla de corte provista con su
bañera junto con el diagrama de instalación mostrado arriba.
5-15/16"
(15.1 cm)
7-7/16"
(18.9 cm)
5-3/16"
(13.2 cm)
9-1/2"
(24.1 cm)
8-13/16" (22.4 cm)
11-1/8" (28.3 cm)
3-5/8"
(9.2 cm)
Kohler Co. 5 1169172-2-A

1. Assemble the Bath Filler - All
NOTE: The arms included with the bath filler are NOT identical. The screw hole on
each arm should face toward the bath filler body.
Determine the left and right-side arms. The setscrew hole for each arm should face
the bath filler body.
Apply lubricant (provided) to the O-rings on the bath filler body.
Insert the short side of the arms into the bath filler body.
Secure each arm to the bath filler body with a large setscrew.
Assembler le remplisseur de baignoire - Toutes
REMARQUE: Les bras inclus avec le remplisseur de baignoire ne SONT PAS
identiques. L’orifice de vis sur chaque bras doit faire face au corps du remplisseur de
baignoire.
Déterminer les bras gauche et droit. L’orifice de vis de retenue sur chaque bras
doit faire face au corps du remplisseur de baignoire.
Appliquer du lubrifiant (fourni) aux joints toriques sur le corps du remplisseur de
baignoire.
Insérer le côté court des bras dans le corps du remplisseur de baignoire.
Sécuriser chaque bras au corps du remplisseur de baignoire avec une vis de
retenue large.
Bath Filler Body
Corps du remplisseur
de baignoire
Cuerpo del llenador
de bañera
Arm
Bras
Brazo
Setscrew
Vis de retenue
Tornillo de fijación
Arm
Bras
Brazo
1169172-2-A 6 Kohler Co.

Ensamble el llenador de bañera - Todas
NOTA: Los brazos provistos con el llenador de bañera NO son idénticos. El orificio
para tornillo de cada brazo debe quedar hacia el cuerpo del llenador de bañera.
Determine cuál es el brazo izquierdo y el derecho. El orificio para tornillo de
fijación de cada brazo debe quedar hacia el cuerpo del llenador de bañera.
Aplique lubricante (provisto) a los arosellos (O-rings) en el cuerpo del llenador de
bañera.
Inserte el lado corto de los brazos en el cuerpo del llenador de bañera.
Asegure cada brazo al cuerpo del llenador de bañera con un tornillo de fijación
grande.
2. Prepare the Site - Freestanding
Mark the location of the water supply lines from the bath drain. Use the template
provided with the riser tubes to assist you.
Verify the distance between the centerline of the marked holes is 5-15/16” (15.1
cm) and the distance between the centerline of each marked hole to the centerline
of the drain outlet is 22” (55.9 cm).
Drill the marked holes using a 1-5/8” drill bit or hole saw.
Insert the riser support through the drilled holes.
Secure the riser support to the subfloor with eight wood screws (provided).
NOTE: To protect the riser support from debris when installing the finished floor,
position the supplied thread protectors in the holes of the riser support.
Water Supply Tube
Tube d'alimentation d'eau
Tubo de suministro de agua
Subfloor
Plancher
Subpiso
Wood Screw
Vis à bois
Tornillo para madera
5-15/16"
(15.1 cm)
22"
(55.9 cm)
Drain Outlet
Sortie de drain
Salida del desaggüe
Riser Support
Support de colonne
montante
Soporte de tubo
vertical
Finished Floor
Sol fini
Piso acabado
Male copper connection
Connection en cuivre mâle
Conexión macho de cobre
21-9/16"
(54.8 cm)
20-11/16"
(52.5 cm)
Kohler Co. 7 1169172-2-A

Prepare the Site - Freestanding (cont.)
Install the 1/2″water supply tubing.
Install the finished floor material.
Measure and mark 20-11/16″(52.5 cm) up from the surface of the finished floor
onto the water supply tubes. Cut the water supplies tubes to this height.
IMPORTANT! The dimensions reference a nominal height of 22-1/4″(56.5 cm) from
the finished floor to the center of the predrilled pilot hole in the freestanding bath
(see ″Construct the Tee Assembly - Freestanding″section). Variations of ±5/16″(8
mm) must be added/subtracted from the supply tube connection and coupling
assembly heights.
Solder 1/2″male copper connections to the water supply lines. The measurement
to the top of these connections should be approximately 21-9/16″(54.8 cm) from
the surface of the finished floor.
Apply thread sealant to the male copper connections on each water supply tube.
Préparer le site - Autoportante
Marquer l’emplacement des conduites d’alimentation d’eau du drain de baignoire.
Utiliser le gabarit fourni avec les tubes élévateurs pour vous assister.
Vérifier que la distance entre la ligne centrale des orifices marqués est de 5-15/16″
(15,1 cm) et que celle entre la ligne centrale de chaque orifice marqué et la ligne
centrale de sortie du drain est de 22″(55,9 cm).
Percer les orifices marqués en utilisant une mèche de 1-5/8” ou une scie
cylindrique.
Insérer le support de l’élévateur dans les orifices percés.
Sécuriser le support de l’élévateur au plancher avec huit vis à bois (fournies).
REMARQUE: Pour protéger le support élévateur des débris lors de l’installation du
sol fini, positionner les protecteurs de filetage fournis dans les orifices du support
élévateur.
Installer une tuyauterie d’alimentation d’eau de 1/2″.
Installer le matériau du sol fini.
Mesurer et marquer 20-11/16″(52,5 cm) de la surface su sol fini dans les tubes
d’alimentation d’eau. Découper les tubes d’alimentation à cette hauteur.
IMPORTANT! Les dimensions font référence à une hauteur nominale de 22-1/4″
(56,5 cm) du sol fini au centre du trou-pilote préalablement percé dans la baignoire
autonome (voir la section ″Construire l’ensemble du T - Autonome″). Des variations
de 5/16″(8 mm) doivent être ajoutées/soustraites des hauteurs de la connexion du
tube d’alimentation et de l’ensemble de couplage.
Souder les connexions en cuivre mâles de 1/2″aux conduites d’alimentation
d’eau. La mesure au-dessus de ces connexions devrait être d’approximativement
21-9/16″(54,8 cm) de la surface du sol fini.
Appliquer du joint d’étanchéité pour filetage aux connections en cuivre mâles sur
chaque tube d’alimentation d’eau.
Prepare el sitio - Autosoportada
Marque la ubicación de las líneas de suministro de agua desde el desagüe de la
bañera. Utilice la plantilla provista con los tubos verticales como ayuda.
Verifique que la distancia entre la línea central de los orificios marcados sea
5-15/16″(15,1 cm) y que la distancia entre la línea central de cada orificio
marcado a la línea central de la salida del desagüe sea 22″(55,9 cm).
1169172-2-A 8 Kohler Co.

Prepare el sitio - Autosoportada (cont.)
Taladre los orificios marcados utilizando una broca de taladro de 1-5/8″o una
corona perforadora.
Inserte el soporte de los tubos verticales a través de los orificios taladrados.
Asegure el soporte de los tubos verticales al subpiso con ocho tornillos para
madera (provistos).
NOTA: Para proteger el soporte de los tubos verticales contra partículas de la
instalación del piso acabado, coloque los protectores roscados provistos en los
orificios del soporte de los tubos verticales.
Instale el tubo de suministro de agua de 1/2″.
Instale el material del piso acabado.
Mida y marque 20-11/16″(52,5 cm) hacia arriba desde la superficie del piso
acabado dentro de los tubos de suministro de agua. Corte los tubos de suministro
de agua a esta altura.
¡IMPORTANTE! Las dimensiones indican una altura nominal de 22-1/4″(56,5 cm)
desde el piso acabado al centro del orificio piloto taladrado en la bañera
autosoportada (consulte la sección ″Construya el montaje de la T - Autosoportada″).
Se deben añadir/restar las variaciones de ±5/16″(8 mm) de las alturas de la conexión
del tubo de suministro y del montaje de acoplamiento.
Suelde las conexiones macho de cobre de 1/2″a las líneas de suministro de agua.
La medida hasta la parte superior de estas conexiones debe ser aproximadamente
21-9/16″(54,8 cm) desde la superficie del piso acabado.
Aplique sellador de roscas a las conexiones macho de cobre en cada tubo de
suministro de agua.
Kohler Co. 9 1169172-2-A

3. Install the Riser Tubes - Freestanding
Thread the riser tubes down into the riser support until the riser tubes almost
bottom out. Do not completely tighten the riser tubes into the riser support.
NOTE: The distance from the surface of the finished floor to the top of the installed
coupling assemblies must be approximately 24-7/16″(62.1 cm).
Thread a coupling assembly onto each water supply connection, then tighten with
a wrench.
Install the plastic pipe plugs (provided) into each coupling assembly.
Turn on the main water supply.
Check for leaks. Adjust as needed.
Turn off the main water supply.
Remove and discard the plastic pipe plugs.
Thread the riser tubes out of the riser support, then thread the riser tubes up onto
the coupling assemblies until hand-tight.
Slide an escutcheon with gasket (supplied in the bath filler hardware pack) over
each riser tube and against the surface of the finished floor. The setscrew holes on
each escutcheon should face toward the bath.
Secure each escutcheon in place with a small setscrew.
Installer les tubes élévateurs - Autoportante
Visser les tubes élévateurs dans le support élévateur jusqu’au bout. Ne pas
complètement serrer les tubes élévateurs dans le support de l’élévateur.
Finished Floor
Sol fini
Piso acabado
Water Supply Tube
Tube d'alimentation d'eau
Tubo de suministro de agua
Plastic Pipe Plug
Bouchon à tuyau en plastique
Tapón de tubo de plástico
Gasket
Joint
Empaque
Escutcheon
Applique
Chapetón
24-7/16"
(62.1 cm)
Setscrew
Vis de retenue
Tornillo de fijación
Riser tube
Tube d'élévation
Tubo vertical
Coupling Assembly
Ensemble de couplage
Montaje de acoplamiento
Riser tube
Tube d'élévation
Tubo vertical
1169172-2-A 10 Kohler Co.

Installer les tubes élévateurs - Autoportante (cont.)
REMARQUE: La distance entre la surface du sol fini su-dessus des ensembles de
couplages installés doit être d’approximativement 24-7/16″(62,1 cm).
Visser un ensemble de couplage sur chaque connexion d’alimentation d’eau, puis
serrer avec une clé.
Installer les bouchons à tuyau en plastique (fournis) dans chaque ensemble de
couplage.
Ouvrir l’alimentation d’eau principale.
Rechercher la présence de fuites. Ajuster selon les besoins.
Fermer l’alimentation d’eau principale.
Retirer et jeter les bouchons à tuyau en plastique.
Dévisser les tubes élévateurs hors du support, puis visser ceux-ci dans les
ensembles de couplage jusqu’au serrage à main.
Glisser une applique avec un joint (fourni dans le sachet de boulonnerie du
remplisseur de baignoire fourni) sur chaque tube élévateur et contre la surface du
sol fini. Les orifices de vis de retenue sur chaque applique devraient faire face à la
baignoire.
Sécuriser chaque applique avec une petite vis de retenue.
Instale los tubos verticales - Autosoportada
Enrosque los tubos verticales hacia abajo dentro del soporte de los tubos hasta que
los tubos verticales casi lleguen a fondo. No apriete completamente los tubos
verticales en el soporte de los tubos.
NOTA: La distancia desde la superficie del piso acabado hasta la parte superior de
los montajes de acoplamiento instalados debe ser aproximadamente 24-7/16″(62,1
cm).
Enrosque un montaje de acoplamiento en cada conexión de suministro de agua,
luego apriete con una llave.
Instale los tapones de tubo de plástico (provistos) en cada montaje de
acoplamiento.
Abra el suministro principal de agua.
Verifique que no haya fugas. Ajuste de ser necesario.
Cierre el suministro de agua.
Saque y deseche los tapones de tubo de plástico.
Desenrosque los tubos verticales del soporte de los tubos, luego enrosque los
tubos verticales hacia arriba en los montajes de acoplamiento hasta que queden
apretados a mano.
Deslice un chapetón con empaque (provisto en el paquete de herrajes del llenador
de bañera) sobre cada tubo vertical y contra la superficie del piso acabado. Los
orificios para tornillo de fijación de cada chapetón deben estar hacia la bañera.
Fije cada chapetón en su lugar con un tornillo de fijación pequeño.
Kohler Co. 11 1169172-2-A

4. Construct the Tee Assembly - Freestanding
Thread the fastener support into the side of the bath with a 1/4″hex wrench. Do
not overtighten.
Ensure the distance from the head of the fastener support to the bath surface is
approximately 1/2″(1.3 cm).
Thread the fastener rod into the fastener support.
Thread a bracket onto one end of tee rod until hand-tight.
Slide the tee rod through the center hole of the tee.
Hand tighten the remaining bracket onto the other end of the tee rod to construct
the tee assembly.
Ensure the center-to-center distance between the brackets aligns with the
center-to-center distance of the installed riser tubes.
Slide the tee assembly down onto the installed riser tubes. Do not secure the tee
assembly at this time.
Construire le T - Autoportante
Visser le support de fixation dans le côté de la baignoire avec une clé hexagonale
de 1/4″. Ne pas trop serrer.
S’assurer que la distance de la tête du support de fixation à la surface de la
baignoire soit d’approximativement 1/2″(1,3 cm).
Visser la tige de fixation dans le support de fixation.
Visser un support dans une extrémité de la tige T jusqu’au serrage à main.
Tee/T/T
Tee rod
Tige en T
Varilla de la T
Fastener Support
Support de fixation
Soporte de fijación
Fastener Rod
Tige de fixation
Varilla de fijación
1/2"
(1.3 cm)
Bracket
Support
Soporte
Bath
Baignoire
Bañera
Fastener Rod
Tige de fixation
Varilla de fijación
Fastener Support
Support de fixation
Soporte de fijación
1169172-2-A 12 Kohler Co.

Construire le T - Autoportante (cont.)
Glisser la tige T dans l’orifice central du T.
Serrer à la main le support restant sur chaque extrémité de la tige T pour
construire l’ensemble du T.
S’assurer que la distance de centre à centre entre les supports s’aligne avec la
distance de centre à centre des tubes élévateurs installés.
Glisser l’ensemble du T dans les tubes élévateurs installés. Ne pas sécuriser
l’ensemble duTàcemoment.
Construya el montaje de la T - Autosoportada
Enrosque el soporte de fijación en el lado de la bañera con una llave hexagonal de
1/4″. No apriete demasiado.
Asegúrese de que la distancia desde la cabeza del soporte de fijación y la
superficie de la bañera sea aproximadamente 1/2″(1,3 cm).
Enrosque la varilla de fijación en el soporte de fijación.
Enrosque una abrazadera en un extremo de la varilla de la T hasta apretar a
mano.
Deslice la varilla de la T a través del orificio central de la T.
Apriete a mano la otra abrazadera en el otro extremo de la varilla de la T para
construir el montaje de la T.
Asegure que la distancia de centro a centro entre las abrazaderas se alinee con la
distancia de centro a centro de los tubos verticales instalados.
Deslice el montaje de la T hacia abajo en los tubos verticales instalados. No fije el
montaje de la T en este momento.
Kohler Co. 13 1169172-2-A

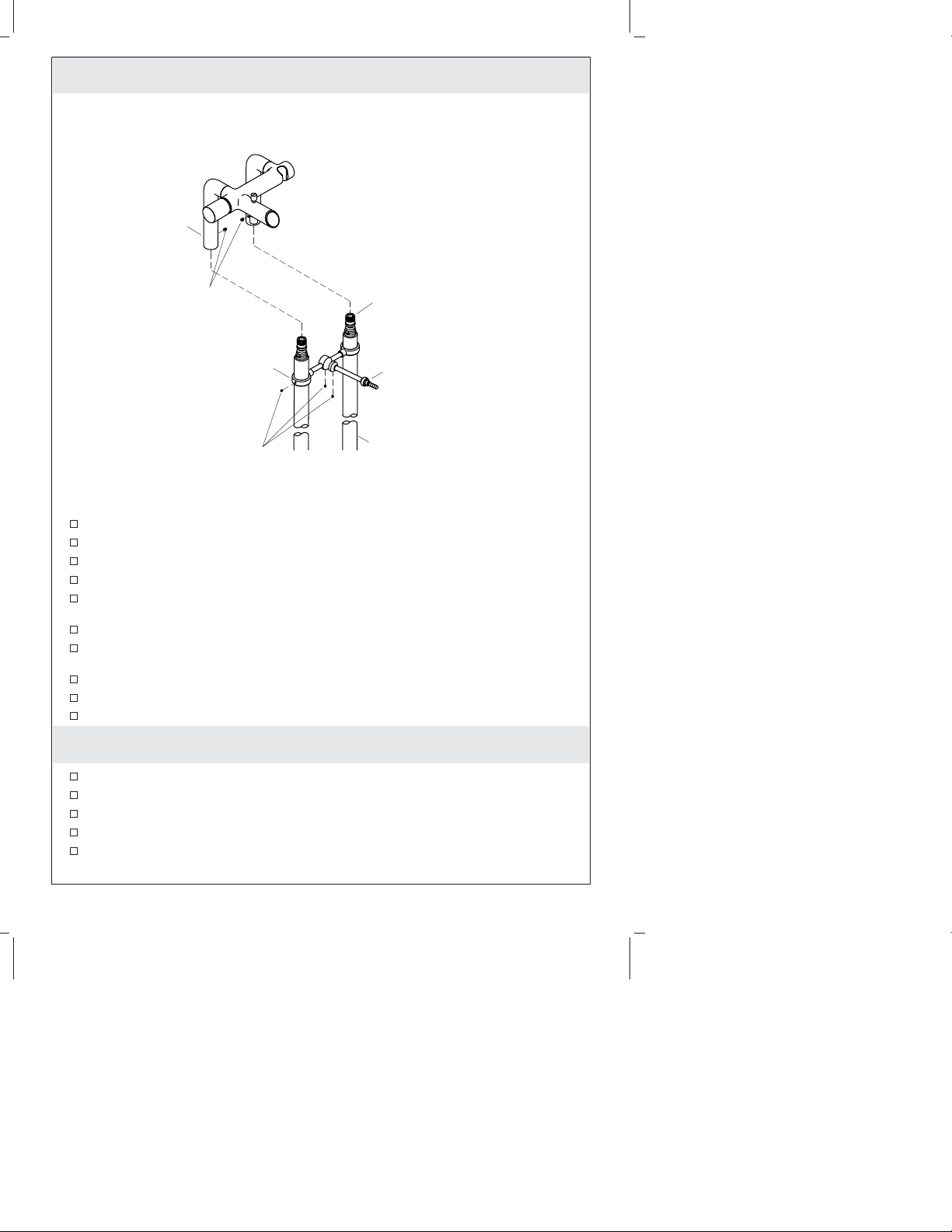

5. Complete the Installation - Freestanding
Apply lubricant (supplied) to the O-rings on the coupling assemblies.
Insert the arms of the bath filler onto the coupling assemblies.
Ensure the arms are flush against the top of the riser tubes.
Secure the arms to the coupling assemblies with the large setscrews.
Slide the tee assembly up to cover the seam between the arms and the top of the
riser tubes.
Insert the fastener rod to the center of the tee assembly, as shown.
Secure the tee assembly, with two small setscrews, below the center of the tee
assembly.
Remove the protective wrap from the riser tubes.
Secure the brackets at this location with small setscrews.
Proceed to the ″Install the Handshower - All″section.
Compléter l’installation - Autoportante
Appliquer du lubrifiant (fourni) aux joints toriques sur les ensembles de couplage.
Insérer les bras du remplisseur de baignoire sur les ensembles de couplage.
S’assurer que les bras soient à égalité contre le dessus des tubes élévateurs.
Sécuriser les bras aux ensembles de couplage avec des vis de retenue larges.
Glisser l’ensemble du T vers le haut pour couvrir la fente entre les bras et le
dessus des tubes élévateurs.
Bracket/Support/Soporte
Riser tube
Tube d'élévation
Tubo vertical
Arm
Bras
Brazo
Setscrew
Vis de retenue
Tornillo de fijación
Coupling Assembly
Ensemble de couplage
Montaje de acoplamiento
Setscrew
Vis de retenue
Tornillo de fijación
Fastener Support
Support de fixation
Soporte de fijación
1169172-2-A 14 Kohler Co.

Compléter l’installation - Autoportante (cont.)
Insérer la tige de fixation au centre de l’ensemble du T, tel qu’indiqué.
Sécuriser l’ensemble du T, avec deux petites vis de retenue, sous le centre de
l’ensemble du T.
Retirer la pellicule protectrice des tubes élévateurs.
Sécuriser les supports à cet emplacement avec des petites vis de retenue.
Procéder à la section ″Installer la douchette - Toutes″.
Termine la instalación - Autosoportada
Aplique lubricante (provisto) a los arosellos (O-rings) en los montajes de
acoplamiento.
Inserte los brazos del llenador de bañera en los montajes de acoplamiento.
Verifique que los brazos estén al ras contra la parte superior de los tubos
verticales.
Fije los brazos a los montajes de acoplamiento con tornillos de fijación grandes.
Deslice el montaje de la T hacia arriba para cubrir la unión entre los brazos y la
parte superior de los tubos verticales.
Inserte la varilla de fijación en el centro del montaje de la T, como se muestra.
Fije el montaje de la T, con dos tornillos de fijación pequeños, más abajo del centro
del montaje de la T.
Retire la envoltura protectora de los tubos verticales.
Fije las abrazaderas en este lugar con tornillos de fijación pequeños.
Continúe en la sección ″Instale la ducha de mano - Todas″.
Kohler Co. 15 1169172-2-A

6. Prepare the Site - Deck-Mount
NOTE: Provide an access panel under the bath deck for water supply connections.
NOTE: Reference the ″Rough-In - Deck-Mount″section of this guide before
proceeding.
Place the support plate onto the bath deck where the water supply tubing will be
located. (1)
Trace the holes of the support plate at this location to set the centerline distances
for the water supply tubing.
Verify that the location of the support plate will allow the spout of the bath filler
to reach over the bath deck and into the bath. (2)
Verify that the distance between the centerline of the holes on the support plate
will be 5-15/16” (15.1 cm) ±0. (3)
NOTE: If a hole saw will be used to drill the holes, drill outside the line of the
marked holes.
Drill the marked holes on the bath deck using a 1-9/16” drill bit or 1-1/2″hole
saw. Remove any debris from the drilling process.
Verify the diameter of the drilled holes will accommodate the diameter of the
tubes. Adjust the hole diameter slightly, if needed.
Secure the support plate to the unfinished bath deck with the eight (provided)
wood screws. (4)
Wood Screw
Vis à bois
Tornillo para madera
Support Plate
Plaque de support
Placa de soporte
Bath Deck
Comptoir arrière
Cubierta de bañera
1-1/2" D.
Check the reach.
Vérifier la portée.
Verifique el alcance.
Bath
Baignoire
Bañera
12
34
5-15/16"
(15.1 cm)
1169172-2-A 16 Kohler Co.

Préparer le site - Sur comptoir
REMARQUE: Fournir un panneau d’accès sous le comptoir de baignoire pour des
connexions d’alimentation d’eau.
REMARQUE: Se reporter à la section ″Raccordement - Sur comptoir″de ce guide
avant de procéder.
Placer la plaque de support sur le comptoir de baignoire où la tuyauterie
d’alimentation d’eau sera localisée. (1)
Tracer les orifices de la plaque de support à cet emplacement pour établir les
distances de la ligne centrale pour la tuyauterie d’alimentation d’eau.
Vérifier que l’emplacement de la plaque de support permettra au bec du
remplisseur de baignoire de surpasser le comptoir de la baignoire et la baignoire.
(2)
Vérifier que la distance entre la ligne centrale des orifices de la plaque de support
sera de 5-15/16” (15,1 cm) ±0. (3)
REMARQUE: Si une scie cylindrique sera utilisée pour faire les trous, percer à
l’extérieur de la ligne des orifices marqués.
Percer les orifices marqués sur le comptoir de la baignoire avec une mèche de
1-9/16” ou une scie cylindrique de 1-1/2″. Retirer tout débris du forage.
Vérifier que le diamètre des orifices percés s’adaptera à celui des tubes. Ajuster
légèrement le diamètre de l’orifice, si nécessaire.
Sécuriser la plaque de support au comptoir de la baignoire non-fini avec huit vis à
bois (fournies). (4)
Prepare el sitio - Montaje en cubierta
NOTA: Provea un panel de acceso debajo de la cubierta de la bañera para las
conexiones de suministro de agua.
NOTA: Consulte la sección ″Diagrama de instalación - Montaje en cubierta″de esta
guía, antes de continuar.
Coloque la placa de soporte en la cubierta de la bañera donde se instalará la
tubería de suministro de agua. (1)
Trace los orificios de la placa de soporte en este lugar para fijar las distancias de
las líneas centrales para la tubería de suministro de agua.
Verifique que el lugar de instalación de la placa de soporte permita que el surtidor
del llenador de bañera alcance más allá de la cubierta de la bañera y dentro de la
bañera. (2)
Verifique que la distancia entre la línea central de los orificios de la placa de
soporte sea 5-15/16″(15,1 cm) ±0. (3)
NOTA: Si va a utilizar una corona perforadora para taladrar los orificios, taladre
afuera de la línea de los orificios marcados.
Taladre los orificios marcados en la cubierta de la bañera utilizando una broca de
taladro de 1-9/16″o una corona perforadora de 1-1/2″. Limpie las partículas del
proceso de taladrar.
Verifique que el diámetro de los orificios taladrados sean adecuados para el
diámetro de los tubos. Ajuste ligeramente el diámetro de los orificios, si es
necesario.
Fije la placa de soporte a la cubierta no acabada de la bañera con los ocho
tornillos para madera (provistos). (4)
Kohler Co. 17 1169172-2-A

7. Install the Spout - Deck Mount
Thread the tubes into the support plate.
Place a fiber washer and nut over the tubes, both above and below the deck.
Hand tighten the nuts.
Verify the top of the tube is flush with the surface of the intended finished deck
height.
Securely tighten the nuts with a wrench.
Solder a 1/2″male copper connection (not supplied) to the outside of a 12″(30.5
cm) section of each water supply line.
Apply thread sealant to each male copper connection.
Securely tighten the coupling assemblies to each male copper connection.
Connect the supply lines under the deck to the main water supply.
Insert the plastic pipe plugs into the coupling assemblies.
Turn on the water supply.
Check all connections for leaks. Adjust as needed.
Turn off the water supply, then remove and discard the plastic pipe plugs.
Finish the bath deck and surround.
Solder together.
Souder ensemble.
Suelde juntos.
Nut/Écrou/Tuerca
Plug
Bouchon
Tapón
Fiber Washer
Rondelle en fibres
Arandela de fibra
Water Supply Tubing
Tuyauterie
d'alimentation d'eau.
Tubo de suministro
de agua.
Apply thread sealant.
Appliquer un ruban
d'étanchéité pour filetage.
Aplique cinta selladora
de roscas.
12"
(30.5 cm)
Coupling Assembly
Ensemble de couplage
Montaje de acoplamiento
Male copper connection
Connection en cuivre mâle
Conexión macho de cobre
1169172-2-A 18 Kohler Co.

Installer le bec - Sur comptoir
Visser les tubes sur la plaque de support.
Placer une rondelle en fibres et un écrou sur les tubes, au-dessus et en-dessous du
comptoir.
Serrer les écrous à la main.
Vérifier que le dessus du tube soit à égalité avec la surface de la hauteur du
comptoir fini recherchée.
Bien serrer les écrous avec une clé.
Souder une connexion mâle en cuivre (non-fournie) de 1/2″à l’extérieur d’une
section de 12″(30,5 cm) de chaque ligne d’alimentation d’eau.
Appliquer de l’étanchéité pour filetage à chaque connexion en cuivre mâle.
Bien serre les ensembles de couplage à chaque connexion en cuivre mâle.
Connecter les lignes d’alimentation sous le comptoir à l’alimentation principale
d’eau.
Insérer les bouchons à tuyau en plastique dans les ensembles de couplage.
Ouvrir l’alimentation d’eau.
Vérifier s’ilyadesfuites dans les connexions. Ajuster selon les besoins.
Couper l’alimentation d’eau, puis retirer et jeter les bouchons à tuyau en
plastique.
Finir le comptoir de baignoire et le voisinage.
Instale el surtidor - Montaje en cubierta
Enrosque los tubos en la placa de soporte.
Coloque una arandela de fibra y tuerca sobre los tubos, tanto arriba como abajo de
la cubierta.
Apriete las tuercas a mano.
Verifique que la parte superior del tubo esté al ras con la superficie de la altura de
la cubierta acabada anticipada.
Apriete bien las tuercas con una llave.
Suelde una conexión macho de cobre de 1/2″(no provista) al exterior de una
sección de 12″(30,5 cm) de cada línea de suministro de agua.
Aplique sellador de roscas en cada conexión macho de cobre.
Apriete con seguridad los montajes de acoplamiento a cada conexión macho de
cobre.
Conecte las líneas de suministro debajo de la cubierta al suministro principal de
agua.
Inserte los tapones de tubo de plástico en los montajes de acoplamiento.
Abra el suministro de agua.
Revise que no haya fugas en las conexiones. Ajuste de ser necesario.
Cierre el suministro de agua, luego retire y deseche los tapones de tubo de
plástico.
Termine la cubierta de la bañera y el área circundante.
Kohler Co. 19 1169172-2-A

8. Install the Bath Filler - Deck Mount
Place a gasket and escutcheon over each coupling assembly.
Face the setscrew hole on each escutcheon toward the outside of the bath.
Apply lubricant (supplied) to the O-rings on the coupling assemblies.
Slide the arms of the bath filler over the coupling assemblies.
Secure the arms to the coupling assemblies with the large setscrews.
Secure each escutcheon in place with a small setscrew.
Proceed to the ″Install the Handshower - All″section.
Installer le remplisseur de la baignoire - Sur comptoir
Positionner un joint et une applique sur chaque ensemble de couplage.
Orienter l’orifice de vis de retenue sur chaque applique vers l’extérieur de la
baignoire.
Appliquer du lubrifiant (fourni) aux joints toriques sur les ensembles de couplage.
Glisser les bras du remplisseur de baignoire sur les ensembles de couplage.
Sécuriser les bras aux ensembles de couplage avec des vis de retenue larges.
Sécuriser chaque applique avec une petite vis de retenue.
Procéder à la section ″Installer la douchette - Toutes″.
Gasket
Joint
Empaque
Escutcheon
Applique
Chapetón
Setscrew
Vis de retenue
Tornillo de fijación
Coupling Assembly
Ensemble de couplage
Montaje de acoplamiento
Arm/Bras/Brazo
Setscrews
Vis de retenue
Tornillos de fijación
Bath Filler
Remplisseur de baignoire
Llenador de bañera
1169172-2-A 20 Kohler Co.
