Kohler K-9025 User manual

Installation Guide
Cast Iron Shower Receptors
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-9025, K-9026
1009404-2-D

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.

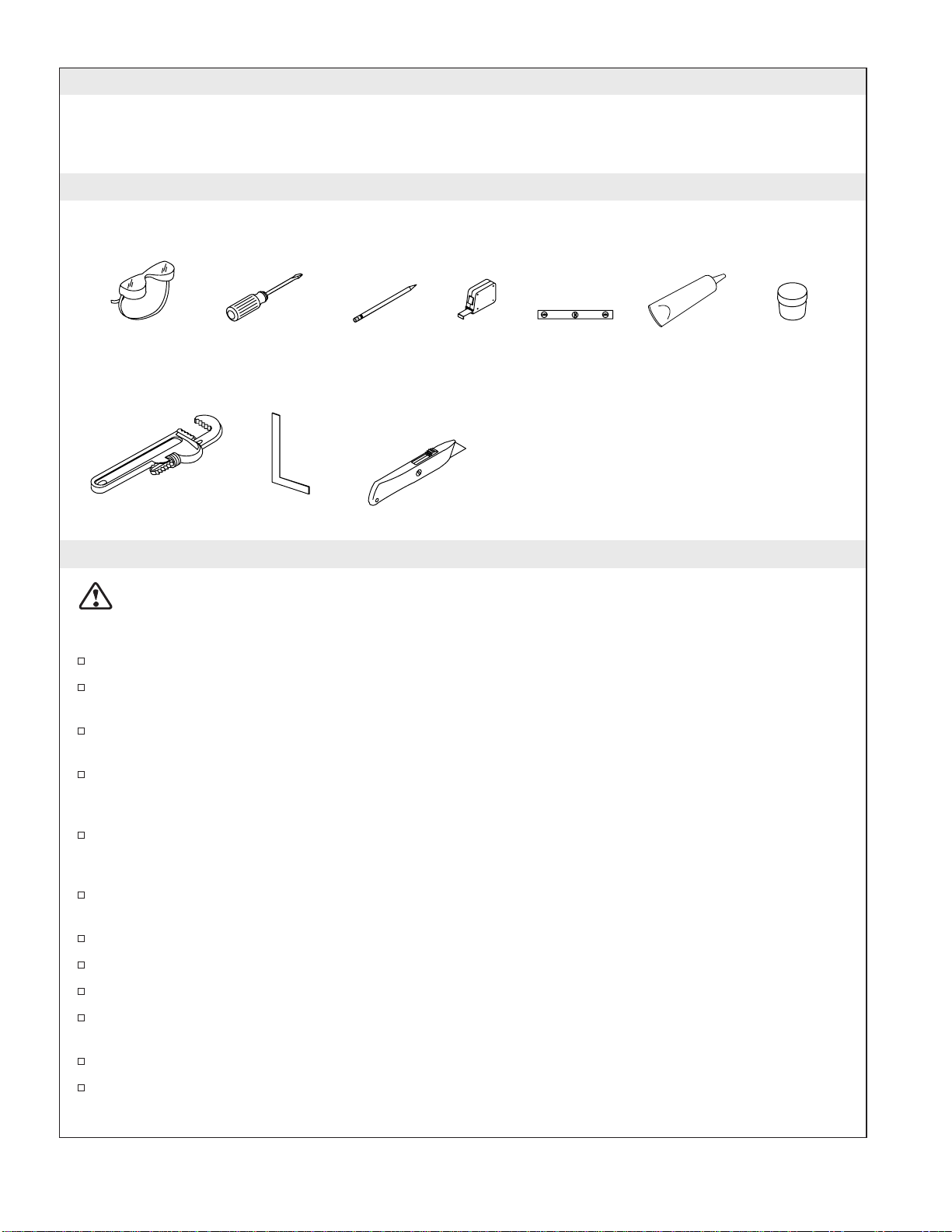

Tools and Materials
Before You Begin
WARNING: Risk of personal injury. Cast iron shower receptors are extremely heavy. Wear
appropriate safety equipment when installing and get help lifting. Remove rings, wristwatch, and other
items that may accidentally scratch or damage the enamel surfaces during installation.
Observe all local plumbing and building codes.
Locate the rough plumbing for the drain in accordance with the roughing-in dimensions for your
particular model.
A variety of installations are possible. These instructions show suggested installation procedures,
your particular installation may require other construction techniques.
Please read these instructions carefully to familiarize yourself with the required tools, materials, and
installation sequences. Follow the sections that pertain to your particular installation. This will help
you to avoid costly mistakes.
Your shower receptor comes packaged in a single carton containing a one-piece shower receptor.
This carton will fit through any standard door. You should not remove the receptor from the
package until you are ready to install it.
Unpack and inspect the shower receptor for damage. If you find any damage, do not install the
receptor. Report the specific problem to your dealer immediately.
After inspection, return the receptor to the carton until you are ready to install it.
You must install this shower receptor to an adequately supported, level subfloor.
Be sure that you have enough access to move the receptor into the construction area.
Make sure the installation area is clean and free of all debris. If remodeling, remove all finished wall
material to expose the framing and remove all floor coverings to expose the subfloor.
Provide properly dimensioned framing.
Exact location of the end studs will depend on the thickness of the finished wall material.
Plus:
• Common Woodworking
Tools and Materials
• Nails/Drywall Screws
• Drop Cloth
• 2 x 4s or 2 x 6s
• Water Resistant Wall Material
• Furring Strips
Safety
Glasses Tape
Measure
Pencil Level
Pipe
Wrench
Sealant Plumbers
Putty
Knife
Square
Screwdriver
1009404-2-D 2 Kohler Co.

Before You Begin (cont.)
If installing this unit adjacent to vertical ducts or chases, surround the unit with fire-rated
water-resistant wall material.
When fire-rated wall is specified, stud-opening dimensions are toward the exposed side of the wall
material.
Place the receptor within the installation area prior to completion of the framing.
Consult all applicable instructions for options and accessories before beginning this installation.
Fixture conforms to ANSI Standard A112.19.1M. All dimensions are nominal.
Kohler Co. 3 1009404-2-D

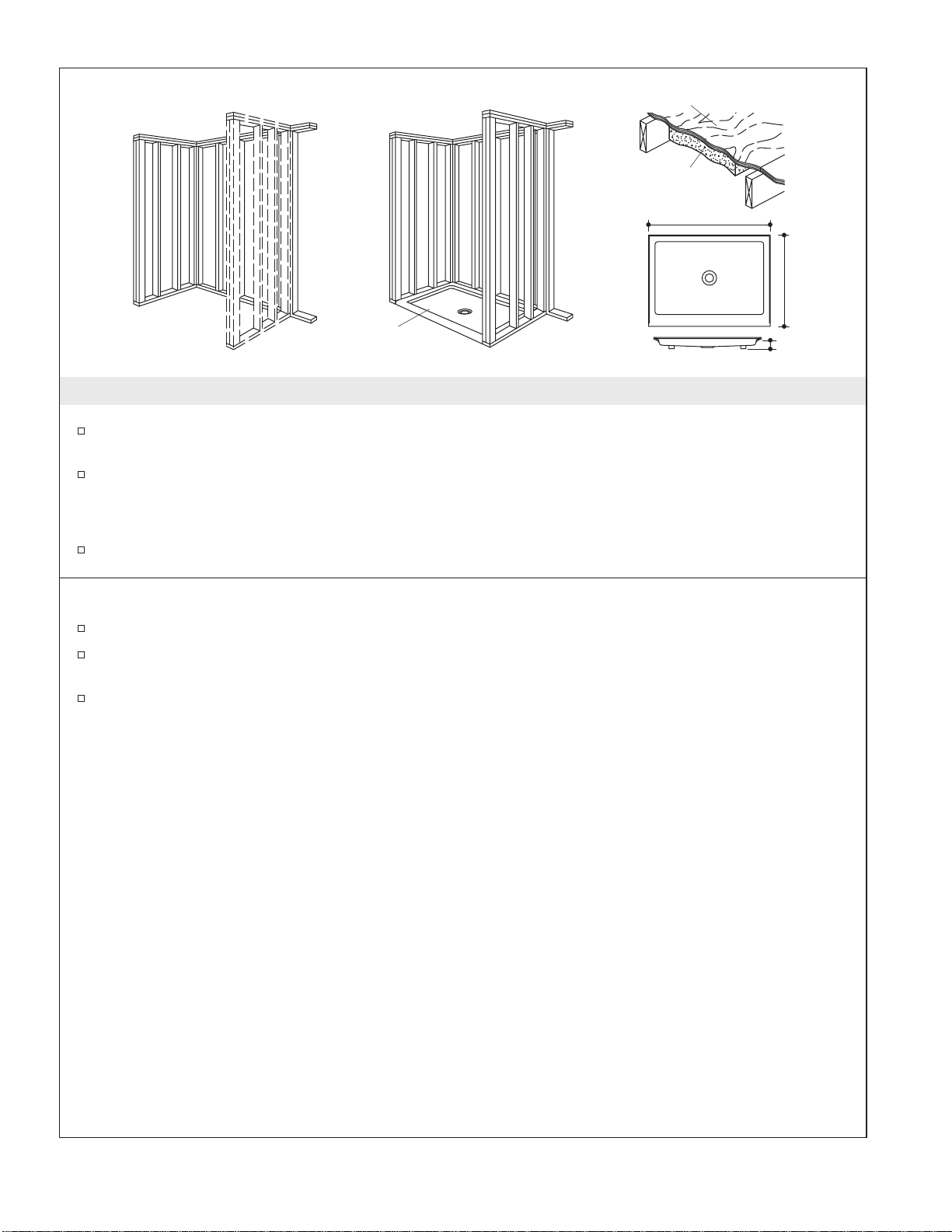

1. Prepare the Site
Ensure that the installation area is clean and free of all debris. If remodeling, remove all finished
wall material to expose the framing and remove all floor coverings to expose the subfloor.
Inspect the flooring at the installation site. Repair as necessary.
NOTE: The receptor weighs approximately 175 lbs. (79 kg). Provide adequate plywood support for the
receptor.
Make sure the sub and finished floors are flat and level.
Cut the Floor – Drop-in Installations Only
Carefully measure dimensions B and C (see illustration).
Subtract 1/2″(1.3 cm) from dimension C and 1/4″(6 mm) from dimension B. These new
measurements determine the size of the recessed hole.
Measure dimension A (see illustration) to determine the depth of the recessed hole. The receptor feet
must rest on the subfloor, and the receptor must be level.
A
B
C
1" (2.5 cm) Plywood Subfloor
Adequate
Plywood
Support
Alcove Stud Construction Finished Stud Framing (with receptor)
Shower
Receptor
1009404-2-D 4 Kohler Co.

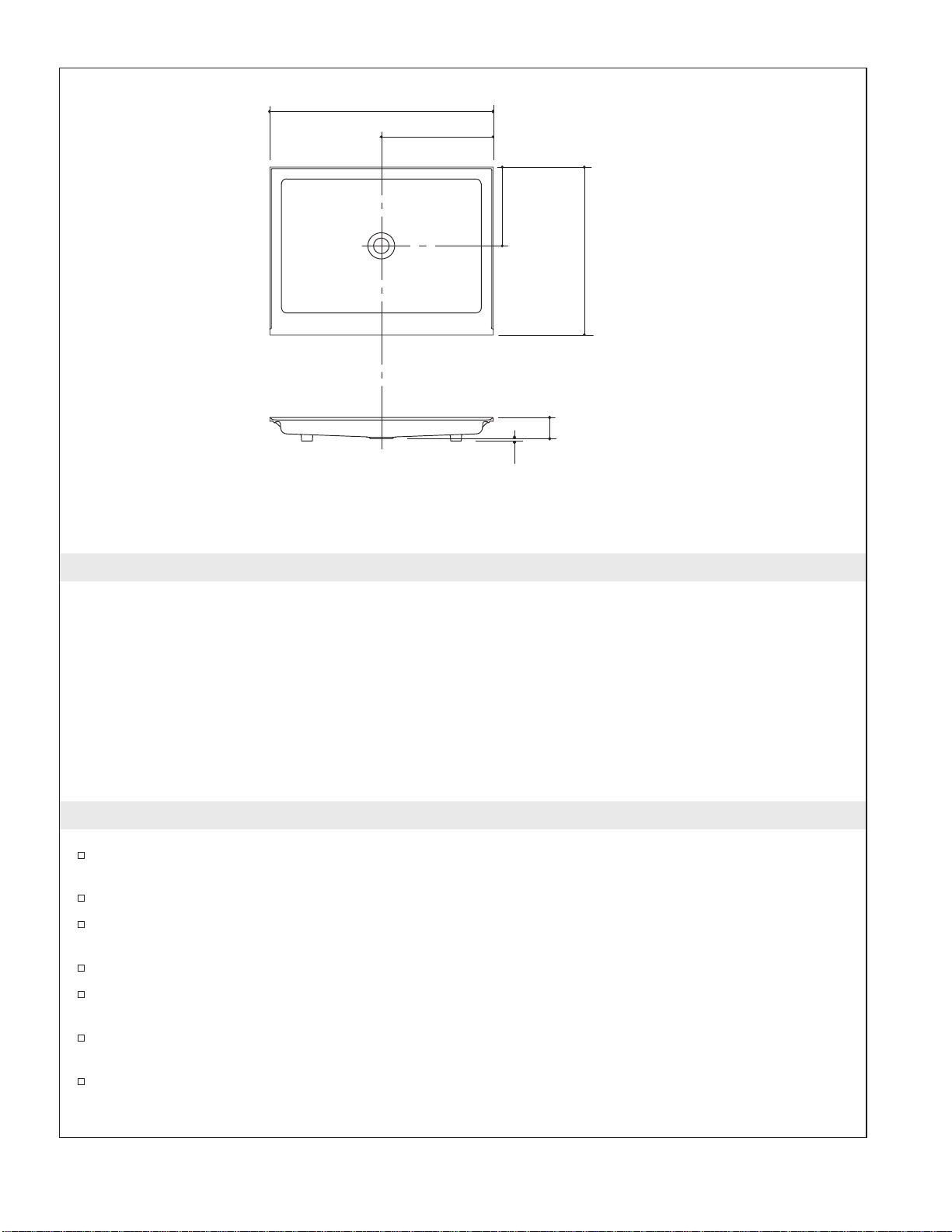

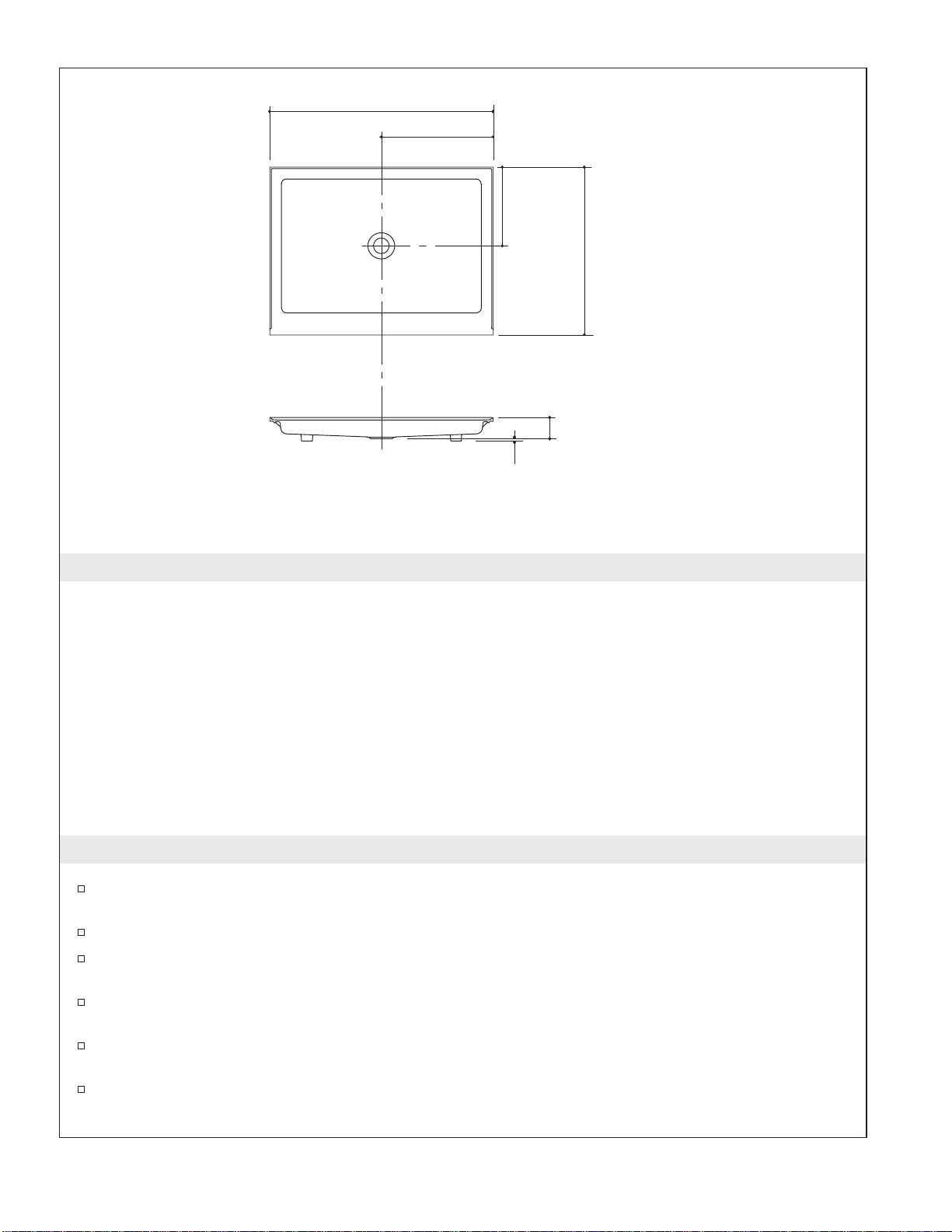

2. Roughing-In Dimensions
IMPORTANT! All dimensions are nominal. The stud opening tolerance is plus 1/4″(6 mm) and minus 0.
Carefully measure your fixture before determining enclosure size. When a fire rated wall is specified,
dimensions are to the inside of the wall board. Some shimming between the stud frame and the fixture
may be required. Dimensions given in the roughing-in information are crucial for proper installation.
Construct the framing and plumbing accurately.
NOTE: If a firewall is required, roughing-in dimensions will have to increase according to the thickness of
the firewall material. Stud opening dimensions must be measured toward the exposed side of the wall
material.
NOTE: If installing this unit to a masonry wall, make provisions for plumbing connections. Construct a
separate frame wall a minimum of 6″(15.2 cm) from the masonry wall.
3. Construct the Stud Framing
If you will be installing a shower door with this unit, refer to the shower door installation
instructions for any special framing considerations.
The apron of the receptor should be flush with the ends of the stud wall.
Provide double-stud support for the shower door wall jambs. Expanding wall anchors will not
provide adequate support for the shower door assembly.
The double-stud wall-jamb supports must be square and plumb for proper shower door installation.
Construct 2x4 or 2x6 stud framing for one side and back wall according to the roughing-in
information.
If grab bars are to be installed, provide 2x6 bridging or attachment at specified positions. Refer to
the grab bar manufacturer’s instructions.
The basin area requires no additional support when the subfloor is plumb and level with respect to
the stud framing. If the subfloor is not level, shimming may be required to level the unit.
48" (121.9 cm)
24" (61 cm)
1/2" (1.3 cm)
K-9025, K-9026
5-1/4"
(13.3 cm)
36"
(91.4 cm)
17"
(43.2 cm)
Kohler Co. 5 1009404-2-D

4. Install the Plumbing
NOTE: Provide access to all plumbing connections to simplify future maintenance.
Locate rough plumbing for the drain according to the correct model’s roughing-in dimensions.
NOTE: If plumbing is to be located on the unfinished stud wall, install the supplies after the receptor is
installed.
Position the plumbing according to the roughing-in information. Cap the supplies and check for
leaks.
Install a drain pipe according to the roughing-in information.
Strap the supply connections to the stud framing.
If possible, provide an access at the back of the plumbing wall for servicing the supply and waste
piping.
Install the shower valving according to the manufacturer’s instructions. Do not install the trim at
this time.
5. Prepare the Receptor
WARNING: Risk of product or property damage. Do not support the shower receptor by the rim. The
weight of the shower receptor should be supported by the bottom.
CAUTION: Risk of property damage. If a watertight seal on the drain is not obtained, water damage
to the subfloor may occur.
Install the drain to the shower receptor according to the drain manufacturer’s instructions.
Clean the receptor to reduce the risk of surface damage.
Place a clean drop cloth or other similar material into the bottom of the receptor. Be careful not to
scratch the surface of the unit.
1009404-2-D 6 Kohler Co.

6. Install the Receptor
Move the receptor into position. Verify proper fit.
Fit the drain into the trap. Do not connect the trap at this time.
Be sure the bottom of the receptor is firmly supported by the floor.
The basin area requires no additional support when the subfloor is plumb and level with respect to
the stud framing. If the subfloor is not level, shimming may be required to level the receptor.
Check that the receptor is level. The receptor must be level to ensure proper installation.
For alcove installations: Leave a small air gap between the receptor rim and the 2x4. Seal the gap
with silicone sealant. See illustration.
Complete the drain installation according to the instructions packed with the drain.
Install the final stud wall.
If not already installed, install the supplies and shower valving at this time. See “Install the
Plumbing” section.
Open the water supplies and check all the connections for leaks.
Run water into the receptor and check the drain connections for leaks.

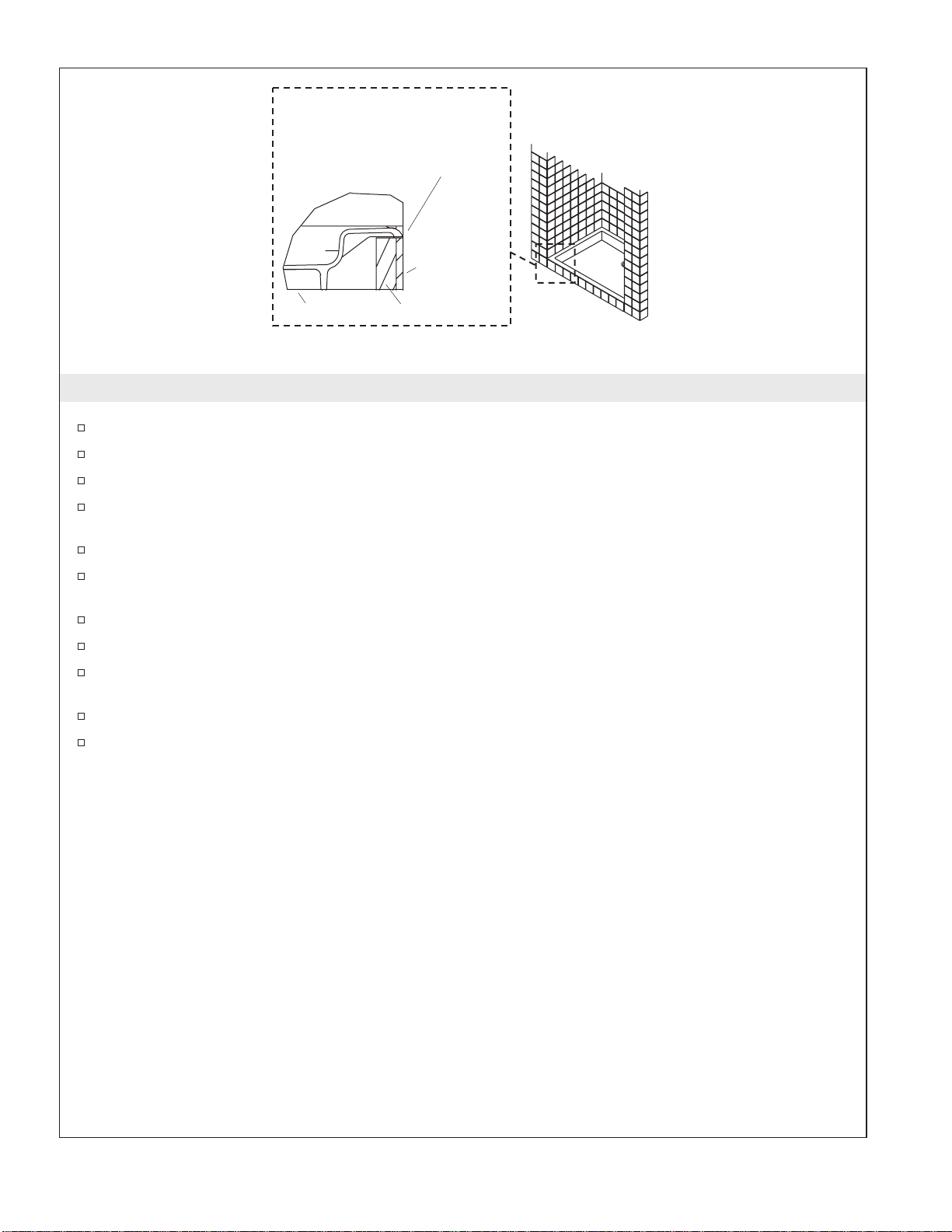

Alcove Installation
2x4
Finished
Surface
Leave a small air gap
between the receptor rim
and the 2x4. Seal the
gap with silicone sealant.
Installation Side View
Floor
Kohler Co. 7 1009404-2-D

7. Complete the Installation
Cover the framing and walls with water-resistant wall material.
Install the water-resistant wall material to the framing with the paperbound edge a minimum of
5/8″(1.6 cm) above the receptor deck.
For drop-in installations: Install desired trim to conceal the receptor edge.
NOTE: To ensure proper fit of the shower door, install 1/2″(1.3 cm) to 1-1/4″(3.2 cm) thick wall material
(as measured from the 2x4 stud framing).
Tape and mud the wall material.
Install the finished wall. Seal the joints between the receptor flange and the finished wall with
silicone sealant. RTV (Room Temperature Vulcanizing) sealant is recommended.
Seal around the valving and outlets with silicone sealant or plumbers putty.
Install the faucet and drain trim according to the manufacturer’s instructions.
If used, install the grab bars or towel bars to the backing in the stud wall (previously installed).
Follow the manufacturer’s installation instructions.
If used, install the shower door according to the manufacturer’s instructions.
Install the finished floor. Apply silicone sealant along the front edge of the receptor where it meets
the floor.
8. Clean-Up
CAUTION: Risk of product damage. Do not allow cleaners containing petroleum distillates to remain
in contact with module surfaces for any length of time.
CAUTION: Risk of product damage. Do not use abrasive cleaners.
When cleaning up after installation, use warm water and an approved liquid cleanser to clean the
surface.
Stubborn stains, paint or tar can be removed with turpentine or paint thinner.
Plaster can be removed by scraping with a wood edge. Do not use metal scrapers, wire brushes, or
other metal tools. Use warm water and an approved liquid cleanser to provide mild abrasive action
to remove residual plaster.

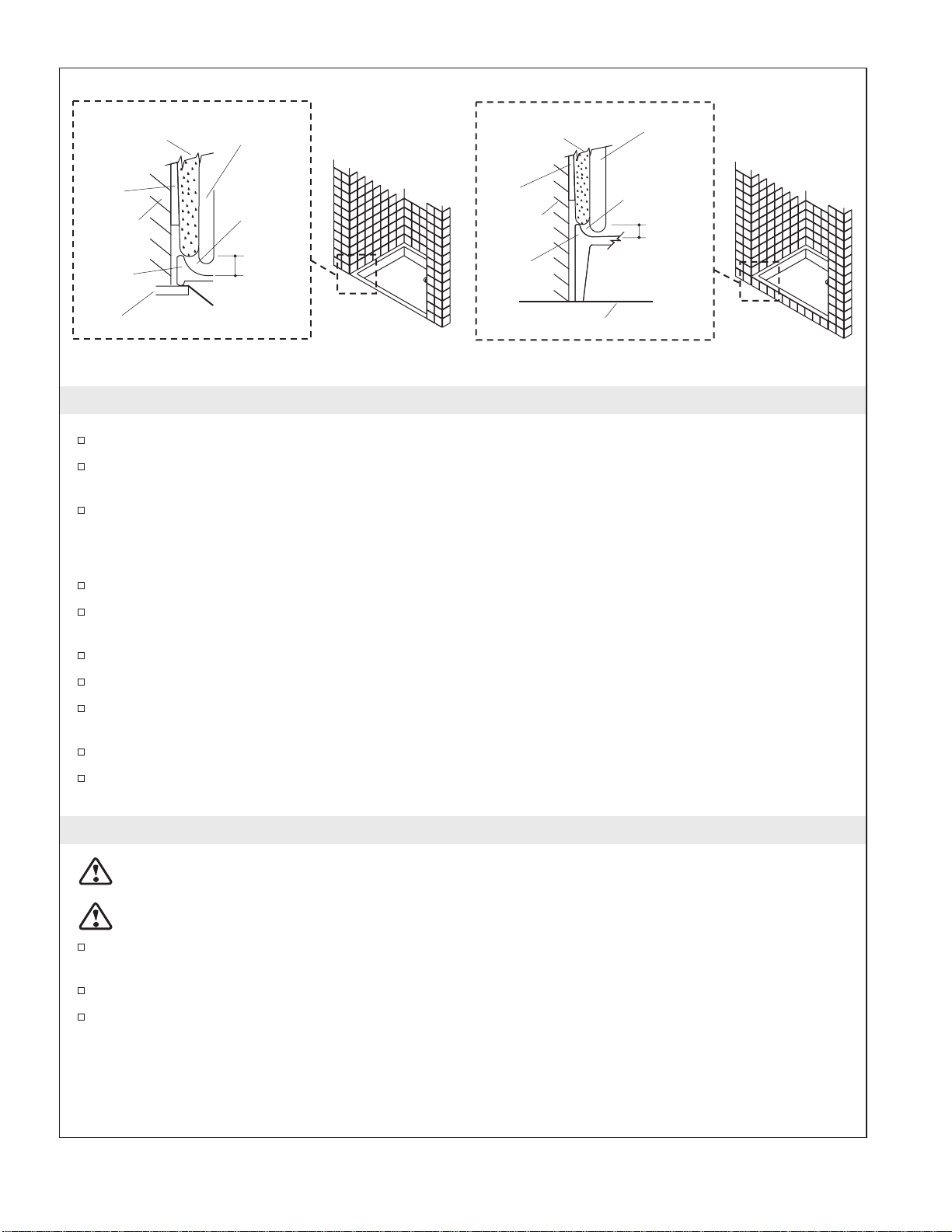

Drop-in Installation
Finished Floor
Stud Wall
Shim
Flange
Water-Resistant
Wall Material Water-Resistant
Wall Material
Apply
silicone
sealant
here.
Apply
silicone
sealant
here.
Finished
Wall
5/8"
(1.6 cm)
Sub-Floor
Stud Wall
Shim
Flange
Finished
Wall
5/8"
(1.6 cm)
Alcove Installation
Front Section Of WallFront Section Of Wall
1009404-2-D 8 Kohler Co.

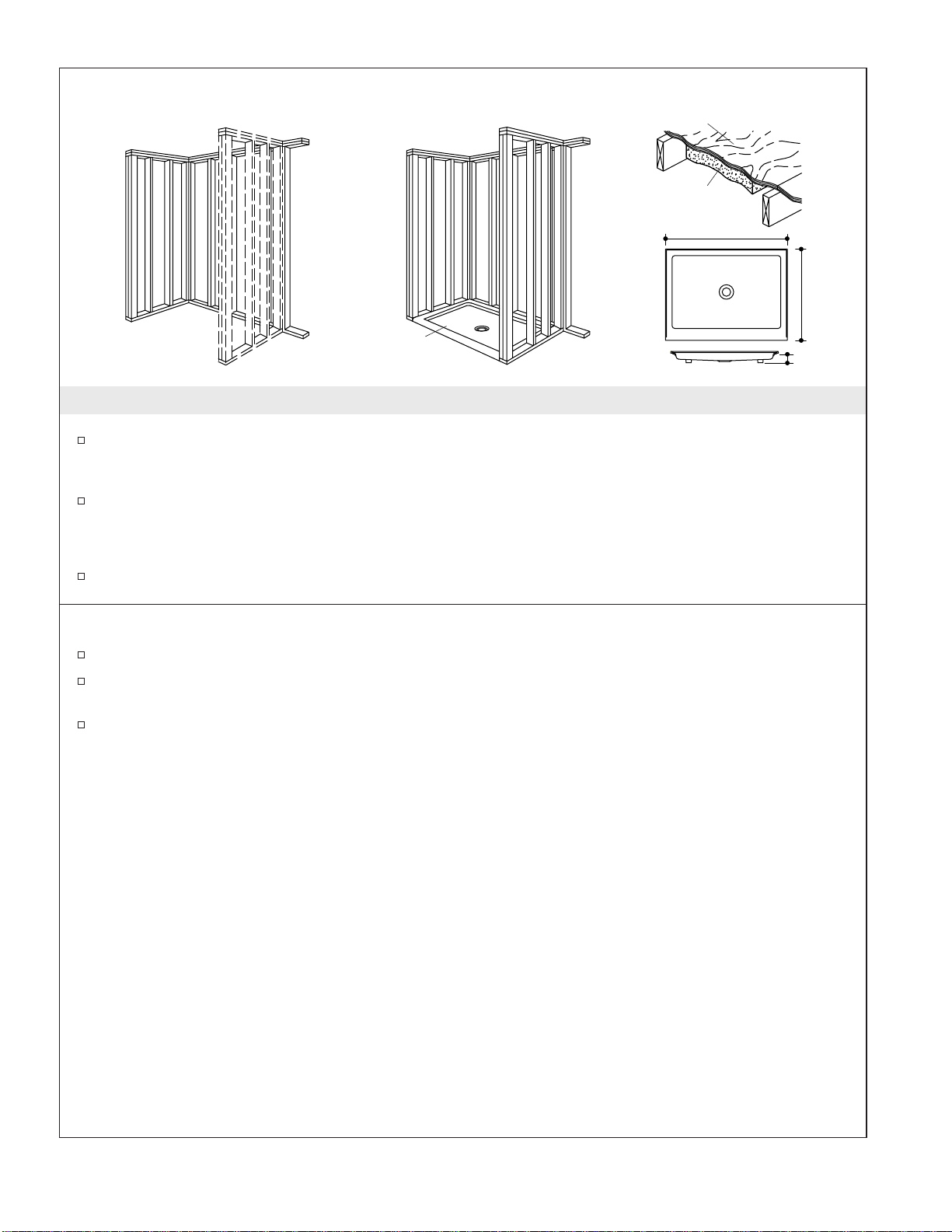

Guide d’installation
Receveurs de douche en acier forgé
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez s’il vous plaît, prendre quelques
minutes pour revoir et lire attentivement ce guide avant de commencer l’installation. Ne pas hésiter à nous
contacter en cas de problème d’installation out de fonctionnement. Nos numéros de téléphone et adresse
Internet sont au verso. Merci encore d’avoir choisi Kohler Co.
Avant de commencer
AVERTISSEMENT : Risque de blessure corporelle. Les receveurs de douche en acier forgé sont très
lourds. Demander de l’aide pour les soulever et utiliser l’équipement de sécurité nécessaire à
l’installation de ce produit. Enlever vos bagues, montres et d’autres articles qui risqueraient
d’égratigner ou d’endommager accidentellement les surfaces émaillées pendant l’installation.
Respecter tous les codes de plomberie et de bâtiment locaux.
Localiser le raccordement de la plomberie du drain, selon les dimensions du plan de raccordement
du modèle particulier.
Cette unité est conçue pour une foule d’installations. Ces instructions montrent des procédures
d’installation suggérées, d’autres techniques peuvent être utilisés pour votre installation particulière.
Lire attentivement cette notice pour vous familiariser avec les outils et matériaux requis, ainsi que
les étapes d’installation. Suivre les étapes qui sont spécifiques à votre installation. Ceci évitera des
erreurs coûteuses.
Les récepteurs de douche sont emballés dans un seul carton contenant un récepteur d’une seule
pièce. Ce carton passera par une porte standard quelconque. Ne pas retirer le récepteur de son
carton jusqu’au moment de sa pose.
Déballer et inspecter le récepteur de douche pour en déceler tout dommage. Si vous notez des
dommages, ne pas installer le récepteur. Veuillez immédiatement informer votre distributeur du
problème.
• Outils de menuiserie communs et matériels
• Clous/Vis pour Cloison Sèche
• Toile de protection
• 2x4 ou 2x6
• Matériau Hydrofuge pour le Mur
• Tasseaux
Crayon à papier Niveau à bulle
Clé à tuyau
Mastic de plombierMastic
Couteau
Équerre
Tournevis
Lunettes de
protection Mètre ruban
Plus:
Kohler Co. Français-1 1009404-2-D

Avant de commencer (cont.)
Après l’inspection, remettre le récepteur dans son emballage de protection en attendant de
commencer l’installation.
Le récepteur de douche doit être installé sur un sol doté d’un support nécessaire, et à niveau.
S’assurer de pouvoir déplacer le récepteur dans son aire d’installation.
S’assurer que l’aire d’installation est propre et exempte de débris. Dans le cas d’une rénovation,
retirer tous les matériaux du mur fini pour exposer le cadre, et retirer le revêtement du sol pour
exposer le sol brut.
Prévoir un cadre aux dimensions appropriées.
L’emplacement exact des montants d’extrémité dépendra de l’épaisseur du matériau du mur fini.
Si le module doit être installé à côté de conduites pour caniveaux ou de tuyauteries verticales,
l’entourer d’un mur classé résistant au feu et hydrofuge.
Dans le cas d’un mur classé résistant au feu spécifié, les dimensions des espaces sont vers la finition
des murs latéraux exposés.
Déplacer le récepteur dans l’aire d’installation avant de compléter son cadre.
Avant de procéder à l’installation des accessoires, consulter toutes les directives à cet effet.
L’accessoire est conforme à la norme ANSI A112.19.1M. Toutes les dimensions sont nominales.
1009404-2-D Français-2 Kohler Co.

1. Préparer le site
S’assurer que l’espace réservé pour l’installation est propre et sans débris. Dans le cas d’une
rénovation, retirer tous les matériaux du mur fini pour exposer le cadre, et retirer le revêtement du
sol pour exposer le sol brut.
Inspecter le sol du site d’installation. Réparer au besoin.
REMARQUE : Le poids du récepteur est d’environ 175 lbs. (79 kg). Prévoir un bon support en
contreplaqué pour le récepteur.
S’assurer que le sol brut et le sol fini sont plats et à niveau.
Découpe du sol - Installations encastrées uniquement
Mesurez soigneusement B and C (voir l’illustration).
Soustraire 1/2″(1,3 cm) de la dimension C et 1/4″(6 mm) de la dimension B, afin de déterminer la
taille de la découpe.
Mesurez la dimension A, pour déterminer la profondeur de la découpe. Les pieds doivent s’appuyer
sur le sol, et le receveur doit être de niveau.
A
B
C
Support adéquat
en contreplaqué
Cadre Terminé (avec receveur)
Construction des
montants de l'alcôve Sous-plancher
en bois composite
de 1" (2,5 cm)
Receveur
de douche
Kohler Co. Français-3 1009404-2-D

2. Dimensions de raccordement
IMPORTANT ! Toutes les dimensions sont nominales. L’espacement des montants ne doit pas être de plus
de 1/4″(6 mm) et de moins de 0. Mesurer soigneusement votre appareil avant de déterminer la taille de
son logement. Dans le cas d’un mur classé pour sa résistance au feu, les dimensions sont celles de
l’intérieur du mur. Un câlage entre le cadre du montant et l’appareil sanitaire pourrait être nécessaire. Les
dimensions fournies dans le plan du raccordement sont cruciales pour une bonne installation. Construire
le cadre et la plomberie avec exactitude.
REMARQUE : Si un pare-feu est requis, les dimensions du plan de raccordement devront augmenter en
fonction de l’épaisseur du matériau du pare-feu. Les dimensions d’ouverture des montants doivent être
mesurées vers le côté exposé du matériau du mur.
REMARQUE : Si cette unité est installée sur un mur en maçonnerie, prendre des dispositions pour les
raccordements de la plomberie. Construire un cadre séparé à un minimum de 6″(15,2 cm) du mur en
maçonnerie.
3. Construire le montant du cadre
Si une porte de douche est installée avec cette unité, consulter les instructions d’installation de la
porte de douche pour toutes considérations particulières de l’encadrement.
Le bandeau du récepteur doit être à égalité avec les extrémités du mur.
Prévoir un support à double montant pour les montants du mur de la porte de la douche. Les
ancrages muraux extensibles ne fournissent pas un support adéquat pour les portes de douche.
Les supports du double montant du mur doivent être d’équerre et d’aplomb pour l’installation
correcte de la porte de douche.
Construire le cadre du montant de2x4oude2x6pour un côté et le mur arrière selon le plan de
raccordement.
En cas d’installation de barres d’appui, prévoir un entretoisement2x6ouunattachement aux
positions spécifiées. Se reporter aux directives du fabricant des barres d’appui.
48" (121,9 cm)
24" (61 cm)
1/2" (1,3 cm)
K-9025, K-9026
5-1/4"
(13,3 cm)
36"
(91,4 cm)
17"
(43,2 cm)
1009404-2-D Français-4 Kohler Co.

Construire le montant du cadre (cont.)
L’espace de la cuve ne nécessite pas de support additionnel si le sol est à niveau et d’aplomb avec
le cadre du montant. Si le sol brut n’est pas nivelé, il faudra peut-être placer des câles pour niveler
l’unité.
4. Installer la plomberie
REMARQUE : Prévoir un accès à toutes les connexions de la plomberie pour faciliter tout entretien futur.
Déterminer l’emplacement du raccordement de la plomberie, selon les dimensions du plan de
raccordement.
REMARQUE : Si la plomberie doit se trouver dans un mur non fini, installer les robinets d’arrêt après que
le récepteur soit installé.
Positionner la plomberie, selon le plan de raccordement. Fermer les robinets d’arrêt et vérifier s’il y
a des fuites.
Installer un tuyau d’évacuation selon le plan de raccordement.
Attacher les raccords d’alimentation d’eau au cadre du montant.
Si possible, prévoir un accès à l’arrière du mur de la plomberie pour l’entretien de la tuyauterie
d’alimentation et d’évacuation.
Installer la robinetterie de la douche conformément aux instructions du fabricant. Ne pas installer la
garniture à ce stade.
5. Préparer le récepteur
AVERTISSEMENT : Risque d’endommagement du produit ou du matériel.Ne pas laisser reposer le
récepteur de la douche sur ses rebords. Le poids du récepteur de la douche doit être supporté par sa
base.
ATTENTION : Risque d’endommagement du matériel. Si le joint d’étanchéité du drain n’est pas
performant, des dommages causés par l’eau se produiront sur le sol.
Installer le drain au récepteur de la douche et selon la notice du fabricant qui accompagne ce
produit.
Nettoyer le récepteur pour réduire le risque d’endommagement de la surface.
Placer une toile de protection propre ou une matière similaire sur le fond du récepteur. Veiller à ne
pas rayer la surface de l’unité.
Kohler Co. Français-5 1009404-2-D

6. Installer le récepteur
Posez le receveu222r en place. Vérifiez le bon ajustage.
Introduire l’about dans le siphon. Ne pas brancher le siphon à ce moment.
Assurez-vous que le fond du receveur soit bien soutenu par le sol.
L’espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d’aplomb avec
le cadre. Si le sol n’est pas de niveau, il faudra placer des cales sous le receveur.
Vérifiez que le lavabo soit de niveau. Pour une bonne installation, le receveur doit être de niveau.
Pour des installations dans alcôves : Prévoyez un écartement entre le rebord du receveur et le
montant de2x4.Scellez l’écartement avec du silicone étanche. Voyez l’illustration.
Complétez l’installation du drain suivant la notice d’installation correspondante.
Complétez le mur.
Installez les arrivées d’eau et les valves de la douche, si cela n’est pas déjà fait. Voir la section
″Installez la Plomberie″.
Ouvrez les robinets des arrivées d’eau et vérifiez s’il y a des fuites.
Laissez couler l’eau dans le receveur et vérifiez s’il y a des fuites dans les raccords du drain.
Installation dans
une alcôve
2x4
Surface
finie
Prévoir un espacement entre
le rebord du receveur et le
montant de 2 x 4. Sceller
l'espacement avec de la
silicone.
Vue latérale de l'installation
Sol
1009404-2-D Français-6 Kohler Co.

7. Compléter l’installation
Recouvrir le cadre et les murs avec du matériau imperméable.
Installer le panneau mural imperméable sur le cadre avec l’arête (en papier broché) à un minimum
de 5/8″(1,6 cm) au-dessus du tablier du récepteur.
Pour les installations encastrées : Poser la garniture souhaitée pour dissimuler le bord du récepteur.
REMARQUE : Pour obtenir un ajustement précis de la porte de la douche, poser du matériau mural d’une
épaisseur de 1/2″(2 cm) à 1-1/4″(3,2 cm) (comme mesuré depuis le montant de2x4ducadre).
Coller et fixer le matériau mural.
Installer le mur fini. Imperméabiliser les joints entre la collerette du récepteur et le mur fini à l’aide
du mastic silicone. Nous conseillons l’utilisation de silicone résistant aux variations de température.
Sceller autour des valves et des sorties avec du mastic silicone ou de plomberie.
Assembler le robinet et la garniture du drain conformément aux instructions du fabricant.
Si besoin, installer les barres d’appui ou les porte-serviettes sur l’entretoisement (préalablement
installé). Suivre les instructions du fabricant.
Si besoin, installer la porte de douche conformément aux instructions du fabricant.
Installer le sol fini. Appliquer du mastic silicone le long du rebord avant du récepteur là où il se
connecte au sol.
8. Nettoyage
ATTENTION : Risque d’endommagement du produit. Ne jamais laisser des produits à base de
distillat de pétrole sur la surface du module pour une longue période de temps.
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser des nettoyants abrasifs.
Lors du nettoyage après l’installation, utiliser de l’eau tiède et un nettoyant liquide approuvé.
Les taches rebelles, la peinture ou le goudron peuvent être nettoyés au moyen de térébenthine ou
d’un diluant de peinture.
Les résidus de plâtre peuvent être nettoyés au moyen d’une petite spatule en bois. Ne pas utiliser
de grattoirs en métal, de brosses métalliques ou d’autres outils en métal. Éliminer les résidus de
plâtre avec de l’eau tiède et un nettoyant liquide approuvé pour une action abrasive douce.
Installation
encastrée
Sol fini
Montant
du mur
Cale
Bride
Matériau
hydrorésistant du mur Matériau
hydrorésistant du mur
Appliquer la
silicone ici
Appliquer la
silicone ici
Mur fini
5/8"
(1,6 cm)
Plancher
Montant
du mur
Cale
Bride
Mur fini
5/8"
(1,6 cm)
Installation dans
une alcôve
Section frontale du murSection frontale du mur
Kohler Co. Français-7 1009404-2-D

Guía de instalación
Receptores de ducha de hierro fundido
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Tome unos minutos para leer este manual antes de
comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
Nuestros números de teléfono y nuestra página web se encuentran en la cubierta posterior de esta guía.
Gracias nuevamente por escoger a Kohler.
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales. Los receptores de ducha de hierro fundido son
sumamente pesados. Utilice el equipo de seguridad adecuado durante la instalación y obtenga ayuda
para levantar la unidad. Quítese los anillos, relojes y otros accesorios que puedan rayar o dañar
accidentalmente las superficies esmaltadas durante la instalación.
Cumpla con todos los códigos locales de plomería y de construcción.
Coloque las tuberías para el desagüe conforme al diagrama de instalación de su modelo en
particular.
Es posible realizar varios tipos de instalaciones. En estas instrucciones encontrará procedimientos de
instalación recomendados, es posible que su instalación en particular requiera otras técnicas de
construcción.
Lea estas instrucciones atentamente para familiarizarse con la secuencia de instalación, las
herramientas y los materiales necesarios. Siga las secciones correspondientes a su instalación en
particular. Esto le ayudará a evitar errores costosos.
Su receptor de ducha viene embalado en una sola caja que contiene un receptor de ducha de una
pieza. Esta caja cabe a través de cualquier puerta de tamaño estándar. No saque el receptor de la
caja hasta que vaya a instalarlo.
Desembale el receptor y verifique que no esté dañado. Si observa daños, no instale el receptor.
Informe inmediatamente a su distribuidor del problema específico.
Después de revisar el receptor, vuelva a colocarlo en la caja hasta el momento de la instalación.
Llave para tubos
Sellador Masilla de plomería
Escuadra
Destornillador
Lentes de seguridad Cinta para medir
Más:
Lápiz
Nivel
Cuchillo
• Clavos/tornillos para paneles de yeso
• Lona para el piso
• Listones de 2x4 ó 2x6
• Material impermeable de la pared
• Listones de enrasar
• Herramientas y materiales comunes de
carpintería
Kohler Co. Español-1 1009404-2-D

Antes de comenzar (cont.)
Es necesario instalar el receptor de ducha en un subpiso nivelado y con suficiente soporte.
Asegúrese de tener suficiente acceso para llevar el receptor al área de construcción.
Verifique que el área de instalación esté limpia y no tenga partículas. En caso de estar remodelando,
retire todo el material de acabado de la pared para dejar expuesta la estructura de postes de madera
y retire todo el revestimiento del piso para dejar expuesto el subpiso.
Provea una estructura de postes de madera que tenga las dimensiones correctas.
La ubicación exacta de los postes de los extremos depende del espesor del material de acabado de la
pared.
Si instala esta unidad adyacente a conductos o canales verticales, rodee la unidad con un material
de pared resistente al fuego y al agua.
Cuando se especifique que la pared sea resistente al fuego, las dimensiones de la abertura entre
postes son hacia el lado expuesto del material de la pared.
Coloque el receptor dentro del área de instalación antes de terminar la estructura de postes de
madera.
Consulte todas las instrucciones correspondientes sobre las opciones y accesorios, antes de comenzar
esta instalación.
El producto cumple con la norma A112.19.1M del ANSI. Todas las dimensiones son nominales.
Kohler Co. Español-2 1009404-2-D

1. Prepare el sitio
Verifique que el área de instalación esté limpia y sin partículas. En caso de estar remodelando, retire
todo el material de acabado de la pared para dejar expuesta la estructura de postes de madera y
retire todo el revestimiento del piso para dejar expuesto el subpiso.
Inspeccione el piso en el lugar de instalación. Repare de ser necesario.
NOTA: El receptor pesa aproximadamente 175 libras (79 kg). Provea suficiente soporte de madera
contrachapada para el receptor.
Verifique que el subpiso y el piso acabado estén planos y nivelados.
Corte la abertura en el piso – Instalaciones de sobreponer solamente
Mida con cuidado las dimensionesByC(vea la ilustración).
Reste 1/2″(1,3 cm) a la dimensiónCy1/4″(6 mm) a la dimensión B. Estas medidas nuevas
determinan el tamaño de la abertura empotrada.
Mida la dimensión A (vea la ilustración) para determinar la profundidad de la abertura empotrada.
Las patas del receptor deben descansar en el subpiso y el receptor debe estar nivelado.
A
B
C
Soporte adecuado
de madera
contrachapada
Estructura de postes
acabada (con receptor)
Construcción de postes de madera
para el encajonado entre tres paredes Subpiso de madera contrachapada
de 1" (2,5 cm)
Receptor
de ducha
1009404-2-D Español-3 Kohler Co.

2. Dimensiones de instalación
¡IMPORTANTE! Todas las dimensiones son nominales. La tolerancia de abertura entre los postes es de
más 1/4″(6 mm) y menos 0. Mida con cuidado el producto antes de determinar las dimensiones del lugar
de instalación. Cuando se especifique que la pared sea resistente al fuego, las dimensiones son al interior
del panel de yeso de la pared. Quizás sea necesario colocar cuñas entre la estructura de postes de madera
y la unidad. Las dimensiones proporcionadas en el diagrama de instalación son cruciales para una correcta
instalación. Construya la estructura y coloque las tuberías con precisión.
NOTA: Si es necesario una pared resistente al fuego, las dimensiones del diagrama de instalación deberán
aumentar según el grosor del material resistente al fuego. Las dimensiones de abertura entre los postes se
deben medir por el lado expuesto del material de la pared.
NOTA: En caso de instalar esta unidad junto a una pared de mampostería, planifique la instalación de
plomería. Construya una pared de postes por separado a por lo menos 6″(15,2 cm) de la pared de
mampostería.
3. Construya la estructura de postes
Si va a instalar una puerta de ducha con esta unidad, consulte las instrucciones de instalación de la
ducha para toda consideración especial de la estructura.
El faldón del receptor debe estar al ras con los extremos de la pared de postes de madera.
Provea un soporte de postes dobles para las jambas murales de la puerta de ducha. Los anclajes de
pared expansores no proporcionan suficiente soporte para el montaje de la puerta de ducha.
Los soportes de postes dobles de la jamba mural deben estar a escuadra y a plomo para la correcta
instalación de la puerta de ducha.
Construya una estructura de postes de 2x4 ó 2x6 para una pared lateral y posterior según el
diagrama de instalación.
Si se van a instalar agarraderas, provea un refuerzo o sujeción de 2x6 en las posiciones
especificadas. Consulte las instrucciones del fabricante de las agarraderas.
48" (121,9 cm)
24" (61 cm)
1/2" (1,3 cm)
K-9025, K-9026
5-1/4"
(13,3 cm)
36"
(91,4 cm)
17"
(43,2 cm)
Kohler Co. Español-4 1009404-2-D

Construya la estructura de postes (cont.)
El área del fondo no requiere ningún soporte adicional cuando el subpiso está a plomo y nivelado
con respecto a la estructura de postes. Si el subpiso no está nivelado, puede que se necesite utilizar
cuñas para nivelar la unidad.
4. Instale la plomería
NOTA: Provea el acceso a todas las conexiones de plomería para facilitar el mantenimiento futuro.
Sitúe las tuberías para el desagüe según las dimensiones de instalación del modelo correcto.
NOTA: Si las tuberías se van a colocar en la pared de postes no acabada, instale los suministros después
de instalar el receptor.
Coloque las tuberías según el diagrama de instalación. Tape los suministros y verifique que no haya
fugas.
Instale una tubería de desagüe conforme al diagrama de instalación.
Sujete las conexiones del suministro a la estructura de postes.
De ser posible, provea un acceso en la parte posterior de la pared con las conexiones de plomería
para poder realizar el mantenimiento de las tuberías de suministro y desagüe.
Instale las válvulas de la ducha según las instrucciones del fabricante. No instale la guarnición en
este momento.
5. Prepare el receptor
ADVERTENCIA: Riesgo de daños al productooalapropiedad. No apoye el receptor de la ducha por
los bordes. El peso del receptor de la ducha debe estar soportado por la parte inferior.
PRECAUCIÓN: Riesgo de daños a la propiedad. Si no se obtiene un sello impermeable en el desagüe,
se pueden producir daños de agua en el subpiso.
Instale el desagüe en el receptor de la ducha según las instrucciones del fabricante del desagüe.
Limpie el receptor para reducir el riesgo de daños a la superficie.
Coloque una lona limpia u otro material similar en el fondo del receptor. Tenga cuidado de no rayar
la superficie de la unidad.
1009404-2-D Español-5 Kohler Co.
