Kohler Loure K-15285 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bath/Deck Mount Faucet
Robinet montage sur baignoire/comptoir
Grifería de montaje en bañera/cubierta
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2011 Kohler Co.
K-15285
1157993-2-A

Tools/Outils/Herramientas
Before You Begin
WARNING: Risk of personal injury. Do not install the bath faucet in an area
where it may inadvertently be used for support by the bather.
CAUTION: Risk of property damage. Select a cutting tool appropriate for the
deck/rim surface type. Refer to the surface manufacturer’s instructions for the
proper cutting procedures.
IMPORTANT! Install to a finished deck only. Cannot be installed on a rough deck.
IMPORTANT! Do not install to a K-300-K-NA bath valve. The low profile handles are
not compatible with a K-300 valve.
Observe all local plumbing and building codes.
Shut off the main water supply.
Protect the surface of the bath deck/rim during the installation.
Products purchased separately may change the bath faucet placement and
alignment.
Avant de commencer
AVERTISSEMENT: Risque de blessures corporelles. Ne pas installer le robinet
de la baignoire dans un endroit où il pourrait être utilisé par mégarde en tant que
support par la personne qui prend un bain.
ATTENTION: Risque d’endommagement du matériel. Choisir un outil de coupe
approprié pour le type de surface de comptoir/rebord. Consulter les instructions
du fabricant de la surface pour les procédures de découpe appropriées.
IMPORTANT! Installer sur un comptoir fini seulement. Ce dispositif ne peut pas être
installé sur un comptoir brut.
IMPORTANT! Ne pas installer sur une valve de baignoire K-300-K-NA. Les poignées
à profil bas ne sont pas compatibles avec une valve K-300.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Protéger la surface du comptoir/de la garniture de la baignoire pendant
l’installation.
• Rags/Chiffons/Trapos
Plus/Plus/Más:
Hex Wrench
5/32" & 5/64"
Clé hexagonale
de 5/32" & 5/64"
Llave hexagonal
de 5/32" y 5/64"
Plumbers Putty
Mastic de plombier
Masilla de plomería
1157993-2-A 2 Kohler Co.

Avant de commencer (cont.)
Des produits achetés séparément peuvent influencer l’emplacement et l’alignement
du robinet de la baignoire.
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales. No instale la grifería de bañera
en un área donde la persona que se baña pueda utilizarla accidentalmente como
soporte.
PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione una herramienta de
corte adecuada para el tipo de superficie de cubierta/borde. Consulte las
instrucciones del fabricante de la superficie para obtener los procedimientos
correctos de corte.
¡IMPORTANTE! Sólo instale en una cubierta acabada. No se puede instalar en una
cubierta no acabada.
¡IMPORTANTE! No instale a una válvula de bañera K-300-K-NA. Las manijas de
bajo perfil no son compatibles con una válvula K-300.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Proteja la superficie de la cubierta/borde de la bañera durante la instalación.
Los productos adquiridos por separado pueden cambiar el lugar de instalación y
la alineación de la grifería de la bañera.
Kohler Co. 3 1157993-2-A

1. Prepare the Site
NOTE: To simplify future servicing, install an access panel to reach the plumbing.
NOTICE: In standard installations, locate the side valves 4″(10.2 cm) from the spout
center, as shown in the diagram. The side valves may be installed anywhere on the
deck. Adjust the dimensions as needed.
Determine the mounting hole locations for the spout and valves. Refer to the
roughing-in dimensions illustrated for proper placement and diameter.
For a finished bath deck/rim less than 5/8″(1.6 cm) thick: Install wood
reinforcing material to the underside of the deck/rim. The combined thickness of
the reinforcing material and the deck/rim must not exceed 3″(7.6 cm).
CAUTION: Risk of property damage. Select a cutting tool appropriate for the
deck/rim surface type. Refer to the surface manufacturer’s instructions for the
proper cutting procedures.
NOTICE: Do not exceed a 1-1/4″(3.2 cm) diameter hole for the spout and 1-1/2″(3.8
cm) diameter hole for the side valves. Maximum contact area is necessary for a
successful installation.
Carefully cut mounting holes for the spout and side valves.
Install or relocate the water supplies as needed.
Préparer le site
REMARQUE: Pour simplifier l’entretien futur, installer un panneau d’accès pour
atteindre la plomberie.
8" (20.3 cm)
Min/Min/Mín
1-1/8" D.
3" (7.6 cm)
Max/Max/Máx
5/8" (1.6 cm)
Min/Min/Mín
14-7/16"
(36.7 cm)
9-3/8"
(23.8 cm)
3-3/16" (8.1 cm)
7-3/8"
(18.7 cm)
2-7/16"
(6.2 cm)
6-1/2" (16.5 cm)
2-5/16"
(5.9 cm)
7/8" D.
2-1/8"
(5.4 cm)
1-1/4"
(3.2 cm)
5/8"
(1.6 cm)
3-1/2"
(8.9 cm)
2-5/16"
(5.9 cm)
1157993-2-A 4 Kohler Co.

Préparer le site (cont.)
NOTICE: Les installations standard placent les valves latérales à 4″(10,2 cm) du
centre du bec, tel qu’indiqué dans le diagramme. Les valves à distance peuvent être
installées n’importe où sur le comptoir. Ajuster les dimensions selon les besoins.
Déterminer les emplacements des orifices de fixation pour le bec et les valves. Se
reporter aux dimensions du plan de raccordement illustré pour l’emplacement et
le diamètre adéquats.
Pour un comptoir/un rebord de baignoire fini d’une épaisseur inférieure à 5/8″
(1,6 cm): Installer le matériau de renforcement en bois sur le dessous du
comptoir/du rebord. L’épaisseur combinée du matériau de renforcement et le
comptoir/le rebord ne doit pas dépasser 3″(7,6 cm).
ATTENTION: Risque d’endommagement du matériel. Choisir un outil de coupe
approprié pour le type de surface de comptoir/rebord. Consulter les instructions
du fabricant de la surface pour les procédures de découpe appropriées.
NOTICE: Ne pas dépasser un orifice de diamètre de 1-1/4″(3,2 cm) pour le bec et un
orifice de diamètre 1-1/2″(3,8 cm) pour les valves latérales. Une zone de contact
maximum est nécessaire pour une installation réussie.
Découper avec précaution les orifices de fixation pour le bec et les valves latérales.
Installer ou déplacer les alimentations d’eau au besoin.
Prepare el sitio
NOTA: Para simplificar las tareas futuras de servicio, instale un panel de acceso para
alcanzar la tubería.
AVISO: En instalaciones estándar, ubique las válvulas laterales 4″(10,2 cm) desde el
centro del surtidor, como se muestra en el diagrama. Las válvulas laterales se pueden
instalar en cualquier lugar de la cubierta. Ajuste las dimensiones según sea necesario.
Determine los lugares de los orificios de fijación para el surtidor y las válvulas.
Consulte las dimensiones en el diagrama de instalación para el lugar de correcto y
el diámetro.
Para una cubierta/borde acabado de bañera de un grosor menor de 5/8″(1,6 cm):
Instale el material de refuerzo de madera al lado inferior de la cubierta/borde. El
grosor total del material de refuerzo y la cubierta/borde no debe exceder de 3″
(7,6 cm).
PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione una herramienta de
corte adecuada para el tipo de superficie de cubierta/borde. Consulte las
instrucciones del fabricante de la superficie para obtener los procedimientos
correctos de corte.
AVISO: No exceda un diámetro de 1-1/4″(3,2 cm) para el orificio de fijación del
surtidor y un diámetro de 1-1/2″(3,8 cm) para el orificio de fijación de las válvulas
laterales. Es necesario tener un área máxima de contacto para una instalación exitosa.
Con cuidado corte los orificios de fijación para el surtidor y las válvulas laterales.
Cuando sea necesario instale o cambie de lugar los suministros de agua.
Kohler Co. 5 1157993-2-A

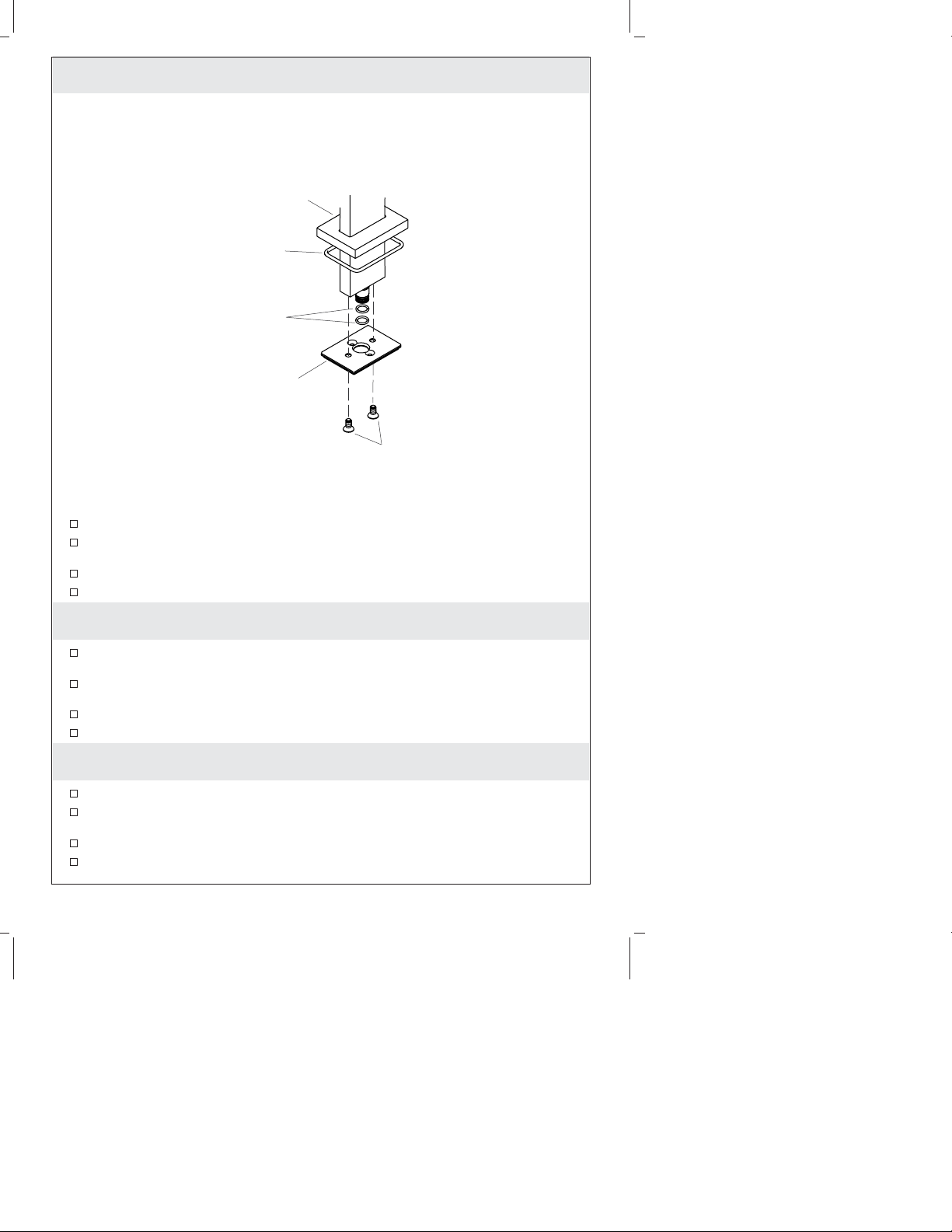

2. Assemble the Spout
If not already installed, install the O-rings to the nipple at the base of the spout.
Using care not to scratch the spout finish, slide the escutcheon and large O-ring
onto the spout.
Secure the large plate to the base of the spout with the two screws.
Set the spout aside.
Assembler le bec
S’ils ne sont pas encore installés, installer les joints toriques sur le mamelon à la
basedubec.
Procéder avec soin afin d’éviter de rayer la finition du bec et faire glisser
l’applique et le grand joint torique sur le bec.
Fixer la grande plaque en place sur le socle du bec avec les deux vis.
Mettre le bec de côté.
Ensamble el surtidor
Si no se han instalado, instale los arosellos al niple en la base del surtidor.
Teniendo cuidado de no rayar el acabado del surtidor, deslice un chapetón y un
arosello grande en el surtidor.
Fije la placa grande a la base del surtidor con los dos tornillos.
Coloque el surtidor a un lado.
Screws
Vis
Tornillos
Small O-Ring
Petit joint torique
Arosello pequeño
Escutcheon
Applique
Chapetón
Large O-Ring
Joint torique large
Arosello grande
Large Plate
Grande plaque
Placa grande
1157993-2-A 6 Kohler Co.

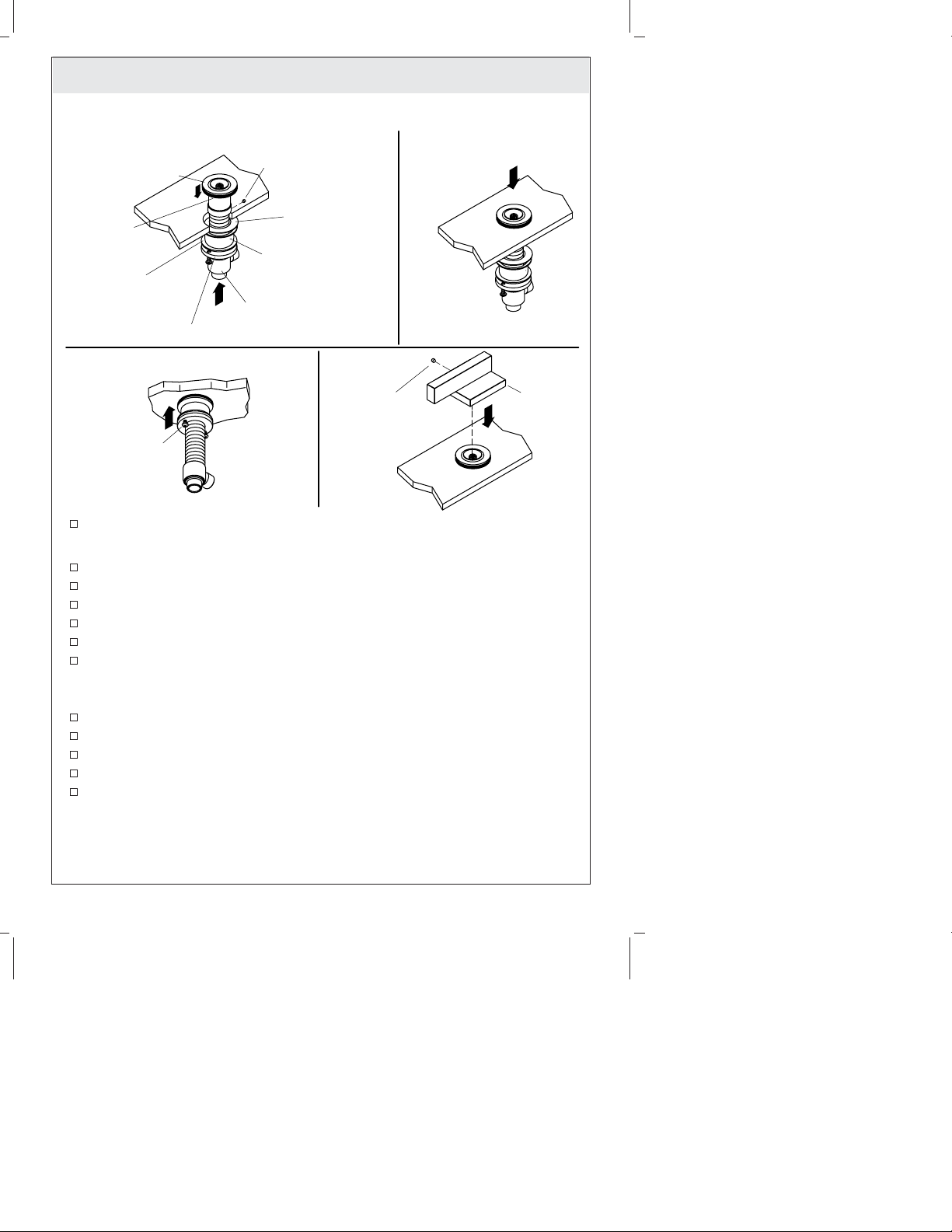

3. Install Handles
Measure the thickness of the finished deck. If the deck is less than 1-1/4″(3.2 cm)
the dished washer will be required. It the deck is thicker than 1-1/4″(3.2 cm) the
dished washer is optional.
Move the mounting hardware down one of the valves as far as possible.
Insert the valve through the opening in the deck from underneath.
Thread the collar onto the valve from above until it stops.
Hand tighten the collar setscrew.
Apply plumbers putty or sealant to the underside of the collar.
Tighten the mounting hardware to secure the valve.
NOTE: When the handles are in the OFF position, the handles should be parallel to
the bath rim, and point toward the bath when in the ON position.
Align the handle assembly onto the collar.
Open and close the handle to confirm unobstructed operation.
Orient the setscrew away from the bath.
Tighten the handle setscrew.
Repeat with the second valve.
Sealant
Mastic
Sellador
Setscrew
Vis de retenue
Tornillo de fijación
Collar
Collier
Collarín
Screw
Vis
Tornillo
Metal Washer
Rondelle métallique
Arandela de metal
Ring/Anneau/Anillo
Fiber Washer
Rondelle en fibres
Arandela de fibra
Dished Washer
Rondelle bombée
Arandela cóncava
Valve Body
Corps de valve
Cuerpo de válvula
Setscrew
Vis de retenue
Tornillo de fijación
Handle
Poignée
Manija
Kohler Co. 7 1157993-2-A

Installer les poignées
Mesurer l’épaisseur du comptoir fini. Si l’épaisseur du comptoir est inférieure à
1/-1/4″(3,2 cm), la rondelle bombée sera requise. Si l’épaisseur du comptoir est
supérieure à 1/-1/4 (3,2 cm), la rondelle bombée est optionnelle.
Déplacer le matériel de fixation vers le bas de l’une des valves, aussi loin que
possible.
Insérer la valve à travers l’ouverture dans le comptoir, à partir du dessous.
Enfiler le collier sur la valve à partir du dessus, jusqu’à ce qu’il s’arrête.
Serrer la vis de retenue du collier à la main.
Appliquer du mastic de plombier ou un agent d’étanchéité sur le dessous du
collier.
Serrer le matériel de fixation pour sécuriser la valve.
REMARQUE: Lorsque les poignées sont en position fermée, elles doivent être
parallèles au rebord de la baignoire et elles doivent être orientées vers la baignoire
lorsqu’elles sont en position ouverte.
Aligner l’ensemble de poignée sur le collier.
Ouvrir et fermer la poignée pour confirmer qu’elle fonctionne sans obstruction.
Orienter la vis de retenue à l’opposé de la baignoire.
Serrer la vis de retenue de poignée.
Répéter avec la deuxième valve.
Instale las manijas
Mida el espesor de la cubierta acabada. Si la cubierta tiene menos de 1-1/4″(3,2
cm) se requerirá la arandela cóncava. Si la cubierta tiene un espesor mayor de
1-1/4″(3,2 cm) la arandela cóncava es opcional.
Mueva los herrajes de montaje de una de las válvulas lo más abajo posible.
Por abajo, inserte la válvula a través de la abertura en la cubierta.
Por arriba, enrosque el collarín en la válvula hasta que se detenga.
Apriete a mano el tornillo de fijación del collarín.
Aplique masilla de plomería o sellador a la parte inferior del collarín.
Apriete los herrajes de montaje para fijar la válvula.
NOTA: Cuando las manijas estén en la posición cerrada, las manijas deben estar
paralelas al borde de la bañera, y deben apuntar hacia la bañera cuando estén en la
posición abierta.
Alinee el montaje de la manija en el collarín.
Abra y cierre la manija para confirmar el funcionamiento sin obstrucciones.
Oriente el tornillo de fijación alejado de la bañera.
Apriete el tornillo de fijación de la manija.
Repita este procedimiento con la segunda válvula.
1157993-2-A 8 Kohler Co.

4. Install the Spout Supply Tube
Slide the small plate onto the spout tube.
Insert the spout tube through the spout hole in the deck.
Turn the spout tube to orient the screw holes in the small plate to the front (bath
side) and back.
From under the deck, orient the tabs on the bracket up and slide it onto the spout
tube.
While keeping the spout tube correctly oriented, attach the bracket to the deck
with two screws.
Slide the washer onto the spout tube and thread the nut on.
Wrench tighten the nut.
Attach the plug to the top of the spout tube with two screws.
Installer le tube d’alimentation du bec
Faire glisser la petite plaque sur le tube du bec.
Insérer le tube du bec à travers le trou du bec se trouvant dans le comptoir.
Tourner le tube du bec de manière à orienter les trous de vis se trouvant dans la
petite plaque vers l’avant (côté baignoire) et vers l’arrière.
À partir du dessous du comptoir, orienter les pattes situées sur le support vers le
haut, et faire glisser sur le tube du bec.
Tout en maintenant le tube du bec orienté correctement, attacher le support sur le
comptoir avec deux vis.
Screw/Vis/Tornillo
Nut/Écrou/Tuerca
Washer/Rondelle/Arandela
Bracket/Support/Soporte
Small Plate
Petite plaque
Placa chica
Spout Tube
Tube de bec
Tubo del surtidor
Hex Screws
Vis hexagonales
Tornillos hexagonales
Orient to front of bath.
Orienter vers l'avant de
la baignoire.
Oriente hacia el frente
de la bañera
Spout Tube
Tube de bec
Tubo del surtidor
Plug
Bouchon
Tapón
Kohler Co. 9 1157993-2-A

Installer le tube d’alimentation du bec (cont.)
Faire glisser la rondelle sur le tube du bec et enfiler l’écrou.
Serrer l’écrou avec une clé.
Attacher le bouchon sur le dessus du tube du bec avec deux vis.
Instale el tubo de suministro del surtidor
Deslice la placa pequeña en el tubo del surtidor.
Inserte el tubo del surtidor a través del orificio para surtidor en la cubierta.
Gire el tubo del surtidor para orientar los orificios para tornillo de la placa
pequeña hacia el frente (lado de la bañera) y hacia atrás.
Por debajo de la cubierta, oriente las lengüetas del soporte hacia arriba y deslícelo
en el tubo del surtidor.
Mantenga el tubo del surtidor orientado correctamente, fije el soporte a la cubierta
con dos tornillos.
Deslice la arandela en el tubo del surtidor y enrosque la tuerca.
Apriete la tuerca con una llave.
Fije el tapón a la parte superior del tubo del surtidor con dos tornillos.
1157993-2-A 10 Kohler Co.

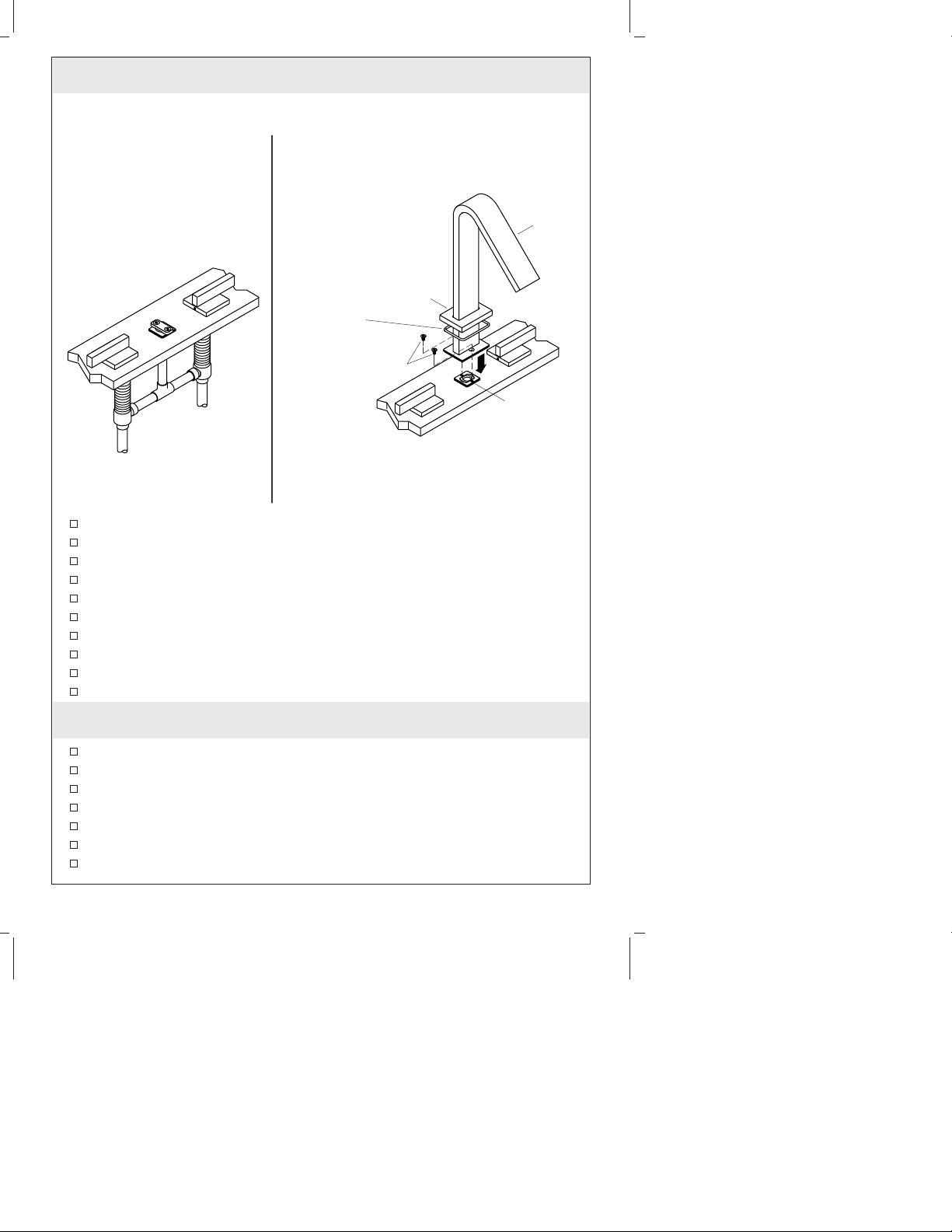

5. Complete the Installation
Connect the valves to the spout.
Connect the waterlines.
Turn on the water supply and pressurize the system.
Check for leaks.
Turn off the water.
Remove the plug.
Secure the spout with two screws.
Slide the escutcheon down until it contacts the deck.
Turn the water supply on.
Run water through the spout and check for leaks.
Terminer l’installation
Connecter les valves au bec.
Connecter les conduites d’alimentation d’eau.
Ouvrir l’alimentation d’eau et mettre le système sous pression.
Rechercher la présence de fuites.
Couper l’eau.
Retirer le bouchon.
Sécuriser le bec avec deux vis.
Check for leaks.
Vérifier s'il y a des fuites.
Verifique que no haya fugas.
Small Plate
Petite plaque
Placa chica
Hex Screws
Vis hexagonales
Tornillos hexagonales
Spout
Bec
Surtidor
Escutcheon
Applique
Chapetón
Large O-Ring
Joint torique large
Arosello grande
Kohler Co. 11 1157993-2-A

Terminer l’installation (cont.)
Faire glisser l’applique vers le bas jusqu’à ce qu’elle entre en contact avec le
comptoir.
Ouvrir l’alimentation d’eau.
Laisser couler l’eau à travers le bec et rechercher la présence de fuites.
Termine la instalación
Conecte las válvulas al surtidor.
Conecte las líneas de agua.
Abra el suministro de agua y presurice el sistema.
Verifique que no haya fugas.
Cierre el agua.
Retire el tapón.
Fije el surtidor con dos tornillos.
Deslice el chapetón hacia abajo hasta que esté en contacto con la cubierta.
Abra el suministro de agua.
Haga correr agua a través del surtidor y verifique que no haya fugas.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire l’étiquette du produit de nettoyage avec le plus grand soin pour assurer qu’il
peut être utilisé sans danger sur le matériau.
•Toujours tester la solution de nettoyage sur une surface non visible avant de
l’appliquer sur l’ensemble de la surface.
•Ne pas laisser les nettoyants reposer ou tremper sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
1157993-2-A 12 Kohler Co.

Entretien et nettoyage (cont.)
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel qu’une brosse ou une éponge à récurer pour nettoyer les surfaces.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer,
consulter le site www.kohler.com/clean. Pour commander des informations sur
l’entretien & le nettoyage, appeler le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Para limpiar las superficies nunca
utilice materiales abrasivos como cepillos o estropajos de tallar.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Warranty
KOHLER
®
Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to be leak and drip
free during normal residential use for as long as the original consumer purchaser owns
his or her home. If the Faucet should leak or drip during normal use, Kohler Co. will,
free of charge, mail to the purchaser the cartridge necessary to put the Faucet in good
working condition. This warranty applies only to Kohler Faucets installed in the United
States of America, Canada or Mexico (″North America″).
Kohler Co. also warrants all other aspects of the faucet or accessories (″Faucet″)*, (except
gold, non-Vibrant
®
, non-chrome finishes) to be free of defects in material and
workmanship during normal residential use for as long as the original consumer
purchaser owns his or her home. This warranty applies only to Kohler Faucets installed
in North America. If a defect is found in normal residential use, Kohler Co. will, at its
election, repair, provide a replacement part or product, or make appropriate adjustment.
Damage to a product caused by accident, misuse, or abuse is not covered by this
warranty. Improper care and cleaning will void the warranty**. Proof of purchase
(original sales receipt) must be provided to Kohler Co. with all warranty claims. Kohler
Co. is not responsible for labor charges, installation, or other incidental or consequential
costs. In no event shall the liability of Kohler Co. exceed the purchase price of the
Faucet.
If the Faucet is used commercially or is installed outside of North America, or if the
finish is gold, non-Vibrant or a painted or powder coated color finish, Kohler Co.
warrants the Faucet to be free from defects in material and workmanship for one (1) year
from the date the product is installed, under Kohler Co.’s standard one-year limited
warranty.
Kohler Co. 13 1157993-2-A

Warranty (cont.)
If you believe that you have a warranty claim, contact Kohler Co., either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.:
Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Please be sure to
provide all pertinent information regarding your claim, including a complete description
of the problem, the product, model number, color, finish, the date the product was
purchased and from whom the product was purchased. Also include your original
invoice. For other information, or to obtain the name and address of the service and
repair facility nearest you, call 1-800-4-KOHLER (1-800-456-4537) from within the USA
and Canada, and 001-800-456-4537 from within Mexico, or visit www.kohler.com within
the USA, www.ca.kohler.com from within Canada, or www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE WARRANTIES IN LIEU
OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING BUT NOT
LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR SELLER
DISCLAIM ALL LIABILITY FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES. Some states/provinces do not allow limitations of how long an implied
warranty lasts or the exclusion or limitation of such damages, so these limitations and
exclusions may not apply to you. This warranty gives the consumer specific legal
rights. You may also have other rights that vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
*Trend
®
faucets, MasterShowerTM tower, BodySpaTM systems and components;
WaterHavenTM tower, systems and components; TripointTM faucets, Polished Gold,
non-Vibrant and painted or powder coated finishes, fittings; all items within the ″Fixture
Related″section of the Kohler Faucets Price Book, drains, Duostrainer
®
sink strainers,
soap/lotion dispensers; and faucets used in commercial settings, and outside North
America, are covered by Kohler Co.’s one-year limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach, acids, waxes,
alcohol, solvents or other products not recommended for chrome. This will void the
warranty.
Garantie
Garantie limitée à vie du robinet KOHLER®
Kohler Co. garantit que ses Robinets* fabriqués après le 1 Janvier 1997 ne fuient pas et
ne gouttent pas pendant une utilisation normale à domicile, aussi longtemps que
l’acquéreur initial est le propriétaire de la maison. Si le Robinet goutte ou présente des
fuites en cours d’utilisation normale, Kohler Co. vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le Robinet. Cette garantie s’applique uniquement aux
robinets Kohler installés aux É.-U., au Canada ou au Mexique (″Amérique du Nord″).
Kohler garantit aussi que toutes les autres caractéristiques du robinet ou accessoires
(″Robinet″)*, (à l’exception des finitions dorées, Vibrants
®
, non-chrome) sont exemptes de
défauts de matériau et de fabrication durant l’utilisation résidentielle normale, tant que
l’acquéreur initial est propriétaire de son domicile. Cette garantie s’applique uniquement
aux Robinets Kohler installés aux Amérique du Nord. Si un défaut est décelé en cours
d’usage normal domestique, Kohler Co. décidera à sa discrétion, de réparer, de
remplacer ou d’effectuer les réglages appropriés. Cette garantie n’offre pas de protection
contre les dommages causés par accident, mauvais usage ou mauvais traitement. Un
entretien et un nettoyage non-appropriés annuleront la garantie**. Une preuve d’achat
(ticket de caisse original) doit être présentée à Kohler Co. avec tous les recours en
garantie. Kohler Co. n’est pas responsable des coûts de main-d’œuvre, d’installation ou
d’autres frais particuliers, accessoires ou indirects. La responsabilité de Kohler Co.
n’excédera en aucun cas le prix d’achat du robinet.
Si le robinet est utilisé commercialement ou s’il est installé hors d’Amérique du Nord, ou
si la finition est dorée, non-Vibrant, peinte ou revêtue d’une poudre, Kohler Co. garantit
1157993-2-A 14 Kohler Co.

Garantie (cont.)
le robinet contre toute défectuosité de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, sous les termes de la garantie limitée standard d’un
an de Kohler Co.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie, veuillez contacter
Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer
Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Veuillez vous assurer de
fournir tous les renseignements pertinents à votre demande d’indemnité, y compris une
description complète du problème et du produit, le numéro de modèle, sa couleur, sa
finition, la date et le lieu d’achat du produit. Joindre également l’original de la facture.
Pour plus de renseignements ou pour demander les coordonnées du centre de réparation
le plus proche, composer le 1-800-4-KOHLER (1-800-456-4537) à partir des É.U. et du
Canada, et le 001-800-456-4537 à partir du Mexique, se rendre au site www.kohler.com à
partir des États-Unis, www.ca.kohler.com au Canada, ou www.mx.kohler.com au
Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES GARANTIES AU LIEU
DE TOUTES AUTRES GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES
GARANTIES IMPLICITES MARCHANDES ET D’APTITUDE À UN EMPLOI
PARTICULIER. KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS, IMPRÉVUS OU DE
CIRCONSTANCE. Certains états/provinces ne permettent pas de limitations de durée
ou l’exclusion ou limitation de tels dommages qui pourraient ne pas s’appliquer dans
votre cas. La présente garantie accorde au consommateur des droits légaux spécifiques.
Vous pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend
®
, la colonne MasterShowerTM, les systèmes et composants BodySpaTM,
la colonne, les systèmes et composants WaterHavenTM, les robinets TripointTM, les finitions
Polished Gold, non-Vibrant et peintes ou à revêtement de poudre, les raccords; tous les
articles de la section ″Lié à l’appareil″du catalogue des prix des robinets Kohler, les
drains, les crépines d’évier Duostrainer
®
, les distributeurs de savon/lotion; et les robinets
utilisés dans des milieux commerciaux et hors d’Amérique du Nord, sont couverts par la
garantie limitée d’un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de l’ammoniaque, de
l’eau de Javel, des acides, des cires, de l’alcool, des dissolvants ou autres produits
non-recommandés pour le chrome. Ceci annulera la garantie.
Garantía
Garantía limitada de por vida para la grifería KOHLER
®
Kohler Co. garantiza que la Grifería* fabricada después del 1 de enero de 1997 está libre
de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de la casa. En caso de que la Grifería presente
fugas o goteo durante el uso normal, Kohler Co. enviará por correo y sin ningún cargo al
comprador original, el cartucho necesario para que la Grifería funcione correctamente.
Esta garantía se aplica sólo a la Grifería Kohler instalada en los Estados Unidos de
América, Canadá o México (″Norteamérica″).
Kohler Co. también garantiza que todas las demás características de la grifería o
accesorios (″Grifería″)*, (excepto el acabado de oro, que no sea Vibrant
®
, o que no sea de
cromo) están libres de defectos de material y mano de obra, durante el uso residencial
normal, mientras el comprador consumidor original sea el propietario de la casa. Esta
garantía se aplica sólo a las Griferías Kohler instaladas en Norteamérica. Si se encuentra
un defecto durante el uso residencial normal, Kohler Co., a su criterio, reparará, proveerá
un repuesto o producto, o realizará los ajustes pertinentes. Esta garantía no cubre daños
causados por accidente, abuso o uso indebido del producto. El cuidado y la limpieza
Kohler Co. 15 1157993-2-A

Garantía (cont.)
indebidos anularán la garantía**. Al presentar las reclamaciones de garantía a Kohler Co.,
es necesario incluir la prueba de compra (recibo de venta original). Kohler Co. no se hace
responsable por los costos de mano de obra, instalación u otros costos incidentales o
indirectos. En ningún caso la responsabilidad de Kohler Co. excederá el precio de
compra de la Grifería.
Si la Grifería se utiliza comercialmente o se instala fuera del territorio de Norteamérica, o
si el acabado es de oro, no es Vibrant o un acabado de color con revestimiento de
pintura o polvo, Kohler Co. garantiza que la Grifería está libre de defectos de material y
mano de obra por un (1) año, a partir de la fecha de instalación, bajo la garantía limitada
de un año estándar de Kohler Co.
Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con
Kohler Co. a través de su distribuidor, contratista de plomería, centro de remodelaciones
o distribuidor por Internet, o escriba a Kohler Co., Attn: Customer Care Center, 444
Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de proporcionar toda la
información pertinente a su reclamación, incluyendo una descripción completa del
problema, el producto, el número de modelo, el color, el acabado, la fecha de compra y
el lugar de compra del producto. También incluya el recibo original. Para información
adicional, o para obtener el nombre y dirección del lugar de reparación y servicio más
cercano a usted, llame al 1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y
Canadá y al 001-800-456-4537 desde México o visite www.kohler.com dentro de los
Estado Unidos, www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
KOHLER CO. Y/O EL VENDEDOR OFRECE ESTAS GARANTÍAS QUE
SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR.
KOHLER CO. Y/O EL VENDEDOR NO SE HACEN RESPONSABLES POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
Ésta es la garantía exclusiva por escrito de Kohler Co.
*La grifería Trend
®
; la torre MasterShowerTM; los sistemas y componentes BodySpaTM;la
torre, sistemas y componentes WaterHavenTM; las griferías TripointTM, el acabado en oro
pulido, que no sea Vibrant y los acabados con revestimiento de pintura o en polvo;
conexiones; todos los artículos contenidos en la sección ″Fixture Related″del KOHLER
Faucets Price Book, los desagües, las coladeras de fregadero Duostrainer
®
,los
dispensadores de jabón y loción; y la grifería de uso comercial e instalada fuera del
territorio de Norteamérica, están cubiertos por la garantía limitada de un año de Kohler
Co.
**Nunca utilice limpiadores que contengan limpiadores abrasivos, amoníaco,
blanqueador, ácidos, ceras, alcohol, disolventes u otros productos no recomendados para
el cromo. Esto anulará la garantía.
Warranty
For Mexico
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and
components are complete in this package.
1157993-2-A 16 Kohler Co.

Warranty (cont.)
This Kohler product is warranted to be free of defects in material and workmanship for
one (1) year from the date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized
distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective
product or provide a new replacement or an equivalent model (in those cases that the
model has been discontinued) when the product is beyond repair, without any charge to
the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product
is received.
5. It is recommended that the consumer save the invoice or receipt as additional
protection, as it may substitute the warranty in the case that there is a discrepancy in the
validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use
and operation set forth in the owner’s manual or installation instructions, and when the
recommendations and warnings included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been
used in a negligent fashion and as a consequence has suffered damages attributable to
the consumer, individual, or hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of
God, including flooding, earthquake, or electric storms, etc. To obtain a list of
distributors in your area where you can exercise your rights under this warranty, please
call 001-800-456-4537.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Garantía
Para México
KOHLER CO.
Se recomienda que al momento de la compra, verifique que todos los accesorios y
componentes estén completos en esta caja.
Se garantiza que este producto Kohler está libre de defectos en material y mano de obra
Kohler Co. 17 1157993-2-A

Garantía (cont.)
por un (1) año, a partir de la fecha de compra que aparezca en la factura o recibo.
1. Kohler Co. prestará servicio únicamente a los productos comercializados a través de
sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura de compra y la
garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se compromete a reparar el
producto defectuoso o, cuando la reparación no sea posible, reemplazarlo por uno nuevo
o un modelo equivalente (en caso de que el producto haya sido descontinuado) sin
ningún cargo al consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas a partir de la fecha de
recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de compra como
protección adicional, pues el mismo puede sustituir a la garantía en caso de que exista
discrepancia en cuanto a la validez de la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las instrucciones de uso y
funcionamiento incluidas en el manual del usuario o en las instrucciones de instalación y
cuando no se hayan observado las recomendaciones y advertencias provistas.
2. Cuando el producto se haya modificado o desmantelado parcial o totalmente; o
manipulado de manera negligente y, como consecuencia, haya sufrido daños atribuibles
al consumidor, persona o herrajes no autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales, tales como
incendios o casos de fuerza mayor, incluyendo inundaciones, terremotos, tormentas
eléctricas, etc. Para obtener una lista de distribuidores cerca de usted y así hacer valer
sus derechos bajo esta garantía, llame al 001-800-456-4537.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
1157993-2-A 18 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto
42451
Flow Guide
Guide d'écoulement
Guía de flujo
1113988
Spout/Bec/Surtidor
1132798**
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
O-Ring
Joint torique
Arosello
1120888**
Escutcheon/Applique/Chapetón
1119542
Screw/Vis/Tornillo
1132819
Hardware
Boulonnerie
Herrajes
60018
Tee/T/T
1157986-4**
Handle
Poignée
Manija
33505
Nut/Écrou/Tuerca
1038556
Plate/Plaque/Placa
88490
Setscrew
Vis de retenue
Tornillo de fijación
1157991**
Collar
Collier
Collarín
88490
Setscrew
Vis de retenue
Tornillo de fijación
78125
Spline Adapter
Adaptateur à cannelures
Adaptador de ranuras
73046
Valve Body
Corps de valve
Cuerpo de válvula
Supply Tube
Tube d'alimentation
Tubo de suministro
1130317
Screw/Vis/Tornillo
62611
Washer/Rondelle/Arandela
29266
1128783
Screw/Vis/Tornillo
1129046
Mounting Plate
Plaque de montage
Placa de montaje
1128782
O-Ring/Joint torique/Arosello
60980
Mounting Plate
Plaque de montage
Placa de montaje
1138477
Hardware (2 ea.)
Boulonnerie (2 ch.)
Herrajes (2 c/u)
1092218
GP77005**
(Clockwise Close
Fermeture vers la droite
Cierre a la derecha)
GP77006**
(Counterclockwise Close
Fermeture vers la gauche
Cierre a la izquierda)
Valve/Valve/Válvula
1167864
Shank Plug
Bouchon de Manche
Tapón del Vástago
Hardware (2 ea.)
Boulonnerie (2 ch.)
Herrajes (2 c/u)
Kohler Co. 19 1157993-2-A

1157993-2-A
