Kohler K-3820 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Kitchen and Bar Sinks
Éviers de cuisine et de bar
Fregaderos de cocina y de bar
K-3820, K-3821, K-3822,
K-3823, K-3838, K-3839,
K-3840, K-3894, K-3996
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4-KOHLER
México: 001-877-680-1310
kohler.com
©2011 Kohler Co.
1130284-2-C

Tools/Outils/Herramientas
Important Information
Observe all local plumbing and building codes.
Provide your countertop manufacturer with your sink model number when
ordering your countertop; ensure the correct cut-out template is used.
For drop-in installations: The number of clips included with your sink may differ
from the number of clips illustrated. Use all clips included with the sink.
For drop-in installations: The fasteners included with the clip assembly will
accommodate countertops up to 1-3/4″(44 mm) thick. Longer fasteners are
available for thicker countertops; contact the Customer Care Center.
For drop-in installations: If possible, install the faucet to the sink prior to
installing the sink.
For under-mount installations: Provide the countertop manufacturer with the
required faucet hole locations to ensure countertop holes align with the sink faucet
holes.
For under-mount installations: Clean the underside of the countertop at the sink
installation area thoroughly before installing the sink.
Install the water supplies and drain piping according to the roughing-in
information.
Allow the sealant to cure following the sealant manufacturer’s instructions.
Informations importantes
Respecter tous les codes de plomberie et de bâtiment locaux.
Fournir le numéro du modèle de l’évier au fabricant du comptoir lors de la
commande du comptoir; s’assurer que le modèle de découpe correct est utilisé.
Pour installations encastrées: Le nombre de clips inclus avec l’évier pourrait
différer du nombre illustré. Utiliser tous les clips inclus avec l’évier.
Pour installations encastrées: Les dispositifs de fixation inclus avec l’ensemble des
clips peuvent s’adapter à des comptoirs d’une épaisseur maximum de 1-3/4″(44
mm). Des dispositifs d’attache plus longs sont disponibles pour des comptoirs
plus épais; contacter le service à la clientèle.
Pour installations encastrées: Si possible, installer le robinet sur l’évier avant
d’installer ce dernier.
• 1/2" or larger Drill Bit
Mêche de 1/2" ou plus large
Broca de 1/2" o mayor
• Rags/Chiffons/Trapos
Plus/Plus/Más:
Jigsaw
Scie sauteuse
Sierra caladora eléctrica
Silicone Sealant
Joint en silicone
Sellador de silicona
1130284-2-C 2 Kohler Co.

Informations importantes (cont.)
Pour des installations à montage sous plan: Fournir les emplacements des orifices
requis pour le robinet au fabricant du comptoir afin d’assurer que les orifices du
comptoir sont alignés sur ceux du robinet du comptoir.
Pour des installations à montage sous plan: Nettoyer minutieusement le dessous
du comptoir au niveau de la zone d’installation de l’évier avant d’installer ce
dernier.
Installer l’alimentation d’eau et la tuyauterie du drain selon l’information du plan
de raccordement.
Laisser prendre le mastic selon les instructions du fabricant.
Información importante
Cumpla con todos los códigos locales de plomería y construcción.
Provea al fabricante de la encimera el número de modelo del fregadero al hacer el
pedido de su encimera; asegúrese de que se utilice la plantilla de corte correcta.
Para las instalaciones de sobreponer: El número de clips que se incluyen con su
fregadero puede diferir del número de clips ilustrados. Utilice todos los clips
incluidos con el fregadero.
Para las instalaciones de sobreponer: Los herrajes que se incluyen con el montaje
de clips son para encimeras de hasta 1-3/4″(44 mm) de espesor. Para encimeras
más gruesas tenemos disponibles herrajes más largos; comuníquese con el Centro
de Atención al Cliente.
Para las instalaciones de sobreponer: Si es posible, instale la grifería al fregadero
antes de instalar el fregadero.
Para instalaciones de montaje por abajo: Provea al fabricante de la encimera la
ubicación de los orificios requeridos para la grifería con el fin de asegurar de que
los orificios de la encimera queden alineados con los orificios para la grifería del
fregadero.
Para instalaciones de montaje por abajo: Antes de instalar el fregadero limpie
completamente el lado inferior de la encimera en el área de instalación del
fregadero.
Instale las tuberías de suministro de agua y de desagüe conforme a la información
del diagrama de instalación.
Deje que el sellador se seque según las instrucciones del fabricante del sellador.
Kohler Co. 3 1130284-2-C

Preparation/Préparation/Preparación
1
34
2
Cut along the top-mount line.
Découper le long de la ligne
de montage en surface.
Corte a lo largo de la línea
para montaje por arriba.
Verify cabinet clearance.
Vérifier le dégagement du meuble.
Verifique el espacio libre del gabinete.
Recommended Clip Placement
Emplacement recommandé pour les clips
Lugar de instalación recomendado para los clips
Insert the clips into the channels.
Insérer les clips dans les canaux.
Inserte los clips en los canales.
Top-Mount Installations
Installations à montage en surface
Instalaciones de montaje por arriba
Install the strainer(s).
Installer la ou les crépines.
Instale la o las coladeras.
1130284-2-C 4 Kohler Co.

Installation/Installation/Instalación
7
Verify fit. Adjust cutout if needed.
Vérifier l'ajustement. Régler la
découpe si nécessaire.
Verifique que quede bien. Ajuste
la abertura si es necesario.
56
Drill pilot hole and cut the countertop opening.
Percer un trou-pilote et découper l'ouverture
du comptoir.
Taladre el orificio guía y corte la abertura en
la encimera.
Apply silicone sealant.
Appliquer du mastic
à la silicone.
Aplique sellador
de silicona.
8
Immediately wipe away any
excess sealant.
Essuyer immédiatement tout
excédent de mastic.
Limpie inmediatamente
el exceso de sellador.
Top-Mount Installation (cont.)
Installation à montage en surface (suite)
Instalación de montaje por arriba (continuación)
Insert the sink.
Insérer l'évier.
Inserte el fregadero.
Rotate the clip.
Pivoter le clip.
Gire el clip.
Tighten to secure sink.
Serrer pour fixer l'évier en place.
Apriete para fijar el fregadero.
Kohler Co. 5 1130284-2-C

Installation/Installation/Instalación

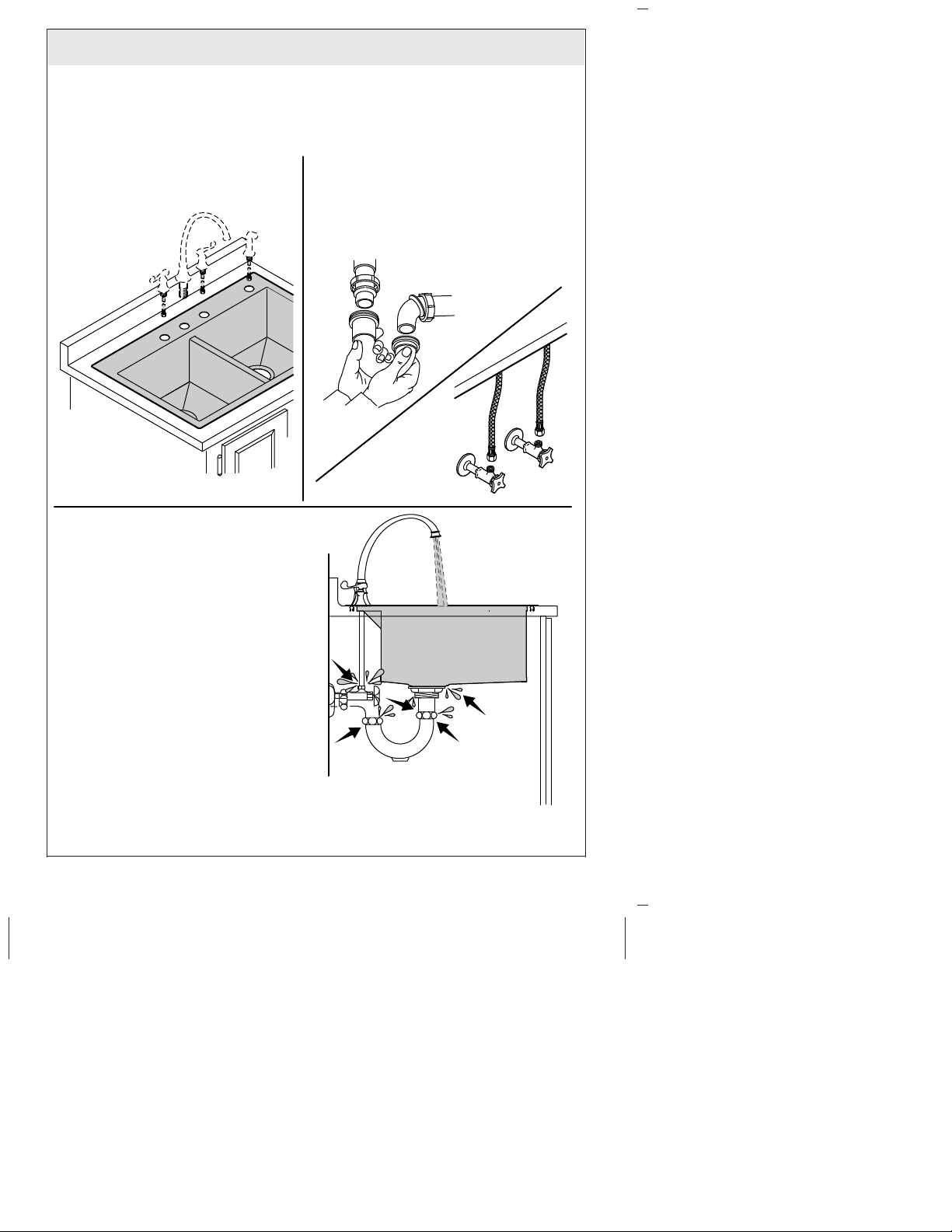

Install the faucet.
Installer le robinet.
Instale la grifería.
9
Complete drain and faucet connections.
Effectuer les connexions du drain et
du robinet.
Termine todas las conexiones
del desagüe y la grifería.
10
11
Top-Mount Installation (cont.)
Installation à montage en surface (suite)
Instalación de montaje por arriba (continuación)
Run water into the sink and check all
connections for leaks.
Laisser couler l'eau dans l'évier et vérifier
toutes les connexions pour s'assurer
de l'absence de fuites.
Haga circular agua dentro del fregadero
y revise todas las conexiones para
verificar que no haya fugas.
1130284-2-C 6 Kohler Co.

Preparation/Préparation/Preparación
3
12
Under-Mount Installations
Installations à montage sous plan
Instalaciones de montaje por abajo

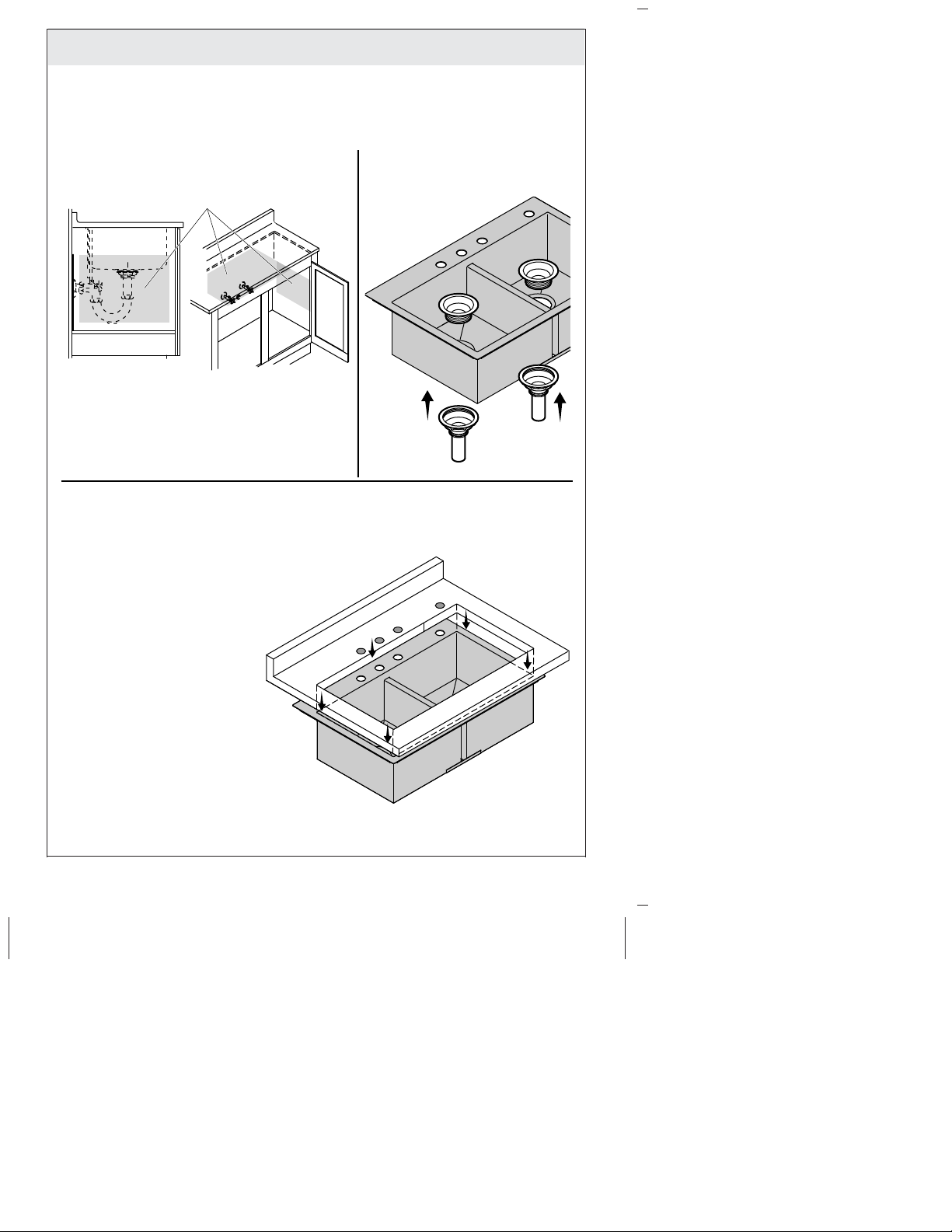

Verify cabinet clearance.
Vérifier l'espace du meuble.
Verifique el espacio libre del gabinete.
Verify all required sink holes correspond
with the countertop cutout.
Vérifier que tous les orifices requis pour l'évier
correspondent à la découpe du comptoir.
Verifique que los orificios requeridos del fregadero
correspondan con la abertura de la cubierta.
Install the strainer(s).
Installer la ou les crépines.
Instale la o las coladeras.
Kohler Co. 7 1130284-2-C

Installation

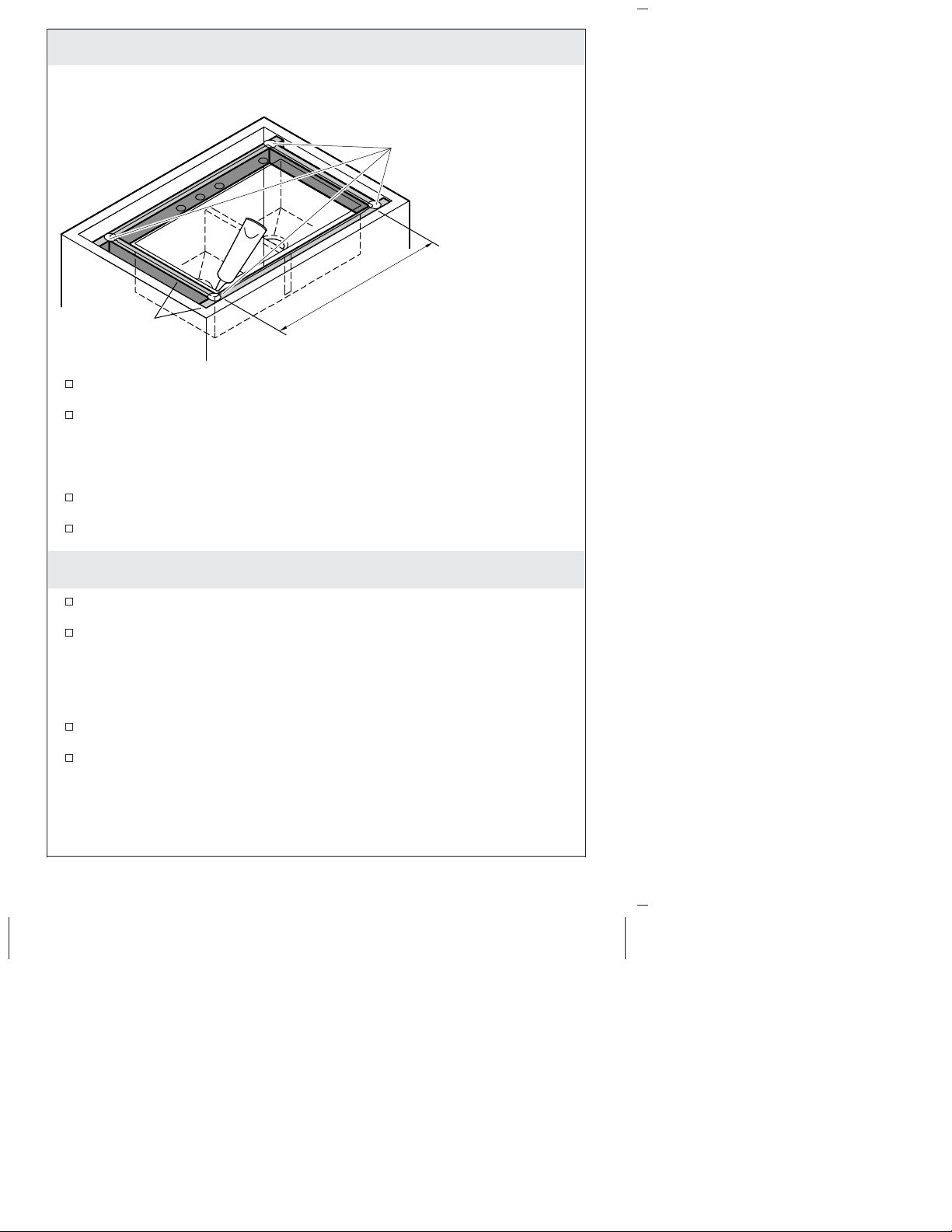

Measure the cabinet opening where the sink will be installed. Plan for adequate
clearance between the faucet handles and the backsplash or finished wall.
Construct a wood frame for the inside of the cabinet. Allow adequate clearance for
the faucet valving and sink bowl. Ensure the frame will support the entire sink
rim.
IMPORTANT! The frame should be located so that once the sink is installed, the top
of the sink rim will be flush with the top of the cabinet walls.
Position the wood frame within the cabinet and secure. Locate the fasteners for
easy access in case the sink needs to be removed.
Apply a 1″(25 mm) bead of sealant at each corner of the wood frame where it
will contact the sink.
Installation
Mesurer l’ouverture du meuble où l’évier sera installé. Prévoir suffisamment de
dégagement entre les poignées de robinet et le dosseret ou le mur fini.
Construire un cadre en bois pour la partie intérieure du meuble. Laisser un espace
adéquat pour les valves de robinet et la vasque de l’évier. S’assurer que le cadre
supportera le rebord entier de l’évier.
IMPORTANT! Le cadre devrait être localisé de manière à ce qu’une fois l’évier
installé, le dessus du rebord de ce dernier soit à égalité avec le dessus des murs du
meuble.
Positionner le cadre de support en bois avec le meuble et sécuriser. Localiser les
fixations pour un accès facile dans l’éventualité où l’évier doit être retiré.
Appliquer un boudin de mastic de 1″(25 mm) à chaque coin du cadre en bois qui
touche l’évier.
Apply silicone sealant.
Appliquer du mastic à la silicone.
Aplique sellador de silicona.
Wood Frame
Cadre en bois
Estructura de madera
4
Clearance for the Sink Basin
Dégagement pour cuve d'évier
Espacio libre para el fregadero
1130284-2-C 8 Kohler Co.

Instalación
Mida la abertura del gabinete donde se va a instalar el fregadero. Deje suficiente
espacio libre entre las manijas de la grifería y el protector contra salpicaduras o la
pared acabada.
Construya una estructura de madera para el interior del gabinete. Deje suficiente
espacio para las válvulas de la grifería y la tarja del fregadero. Asegúrese de que
todo el borde del fregadero quede soportado en la estructura.
¡IMPORTANTE! La estructura debe colocarse de manera que cuando el fregadero se
instale, la parte superior del borde del fregadero quede al ras con la parte superior de
las paredes del gabinete.
Coloque la estructura de madera dentro del gabinete y fije. Coloque los herrajes
en un lugar de fácil acceso, por si es necesario desinstalar el fregadero.
Aplique una tira de sellador de 1″(25 mm) en cada esquina de la estructura de
madera en contacto con el fregadero.
Installation
Lower the sink into the cabinet. Verify the sink is supported by the frame.
Verify the sink is level, make any adjustments as needed.
Install the countertop.
65
Apply silicone sealant.
Appliquer du mastic à la silicone.
Aplique sellador de silicona.
Install the countertop.
Installer le comptoir.
Instale la encimera.
Kohler Co. 9 1130284-2-C

Installation
Baisser l’évier dans le meuble. Vérifier que l’évier est supporté par le cadre.
Vérifier que l’évier est nivelé, faire les réglages selon le besoin.
Installer le comptoir.
Instalación
Baje el fregadero dentro del gabinete. Verifique que el fregadero quede soportado
por la estructura.
Verifique que el fregadero esté a nivel, ajuste si es necesario.
Instale la encimera.
1130284-2-C 10 Kohler Co.

Installation/Installation/Instalación
78
109
Under-Mount Installation (cont.)
Installation à montage sous plan (suite)
Instalación de montaje por abajo (continuación)
Install the faucet.
Installer le robinet.
Instale la grifería.
Complete drain and faucet connections.
Effectuer les connexions du drain et
du robinet.
Termine todas las conexiones
del desagüe y la grifería.
Apply silicone sealant.
Appliquer du mastic
à la silicone.
Aplique sellador
de silicona.
Immediately wipe away any
excess sealant.
Essuyer immédiatement tout
excédent de mastic.
Limpie inmediatamente
el exceso de sellador.
Run water into the sink and check all
connections for leaks.
Laisser couler l'eau dans l'évier et vérifier
toutes les connexions pour s'assurer
de l'absence de fuites.
Haga circular agua dentro del fregadero
y revise todas las conexiones para
verificar que no haya fugas.
Kohler Co. 11 1130284-2-C

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface. Cleaners containing chloride are not recommended.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•Be careful not to leave staining materials in contact with the surface for extended
periods of time.
•The ideal cleaning technique is to rinse thoroughly and blot dry any water from
the surface after each use.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface non visible avant de
l’appliquer sur l’ensemble de la surface. Les nettoyants qui contiennent du
chlorure ne sont pas recommandés.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel qu’une brosse ou une éponge à récurer pour nettoyer les surfaces.
•Faire attention de ne pas laisser de matériaux qui tachent en contact avec la
surface pendant de longues périodes.
•La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la
surface après chaque usage.
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer,
consulter le site www.kohler.com/clean. Pour commander des informations sur
l’entretien & le nettoyage, appeler le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie. No se recomienda utilizar limpiadores que contengan cloruro.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Para limpiar las superficies nunca
utilice materiales abrasivos como cepillos o estropajos de tallar.
•Tenga cuidado de no dejar sustancias que manchen, en contacto con la superficie
por periodos prolongados.
•La técnica de limpieza ideal es enjuagar completamente y secar dando toques
suaves el agua de la superficie después de cada uso.
1130284-2-C 12 Kohler Co.

Cuidado y limpieza (cont.)
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from within
Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN
DURATION TO THE DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on
how long an implied warranty lasts, or the exclusion or limitation of special, incidental
or consequential damages, so these limitations and exclusions may not apply to you.
This warranty gives you specific legal rights. You may also have other rights which vary
from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout vice de matériau et de
fabrication pendant un an à partir de la date de l’installation.
Si un vice est découvert au cours d’une utilisation normale, Kohler Co. choisira, à sa
discrétion, la réparation, le remplacement ou la rectification appropriée après inspection
desdits vices par Kohler Co. pendant un (1) an à partir de la date d’installation. Kohler
Co. n’est pas responsable des frais d’enlèvement ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par l’intermédiaire du vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par écrit à l’adresse
suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044,
USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537) à partir des É.-U. et du Canada et
le 001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com aux É.-U.,
www.ca.kohler.com au Canada, ou www.mx.kohler.com au Mexique.
LES GARANTIES TACITES, Y COMPRIS CELLES DE COMMERCIALITÉ ET
D’ADAPTATION À UN USAGE PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À
LA DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO. ET/OU LE REVENDEUR
DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES DOMMAGES
Kohler Co. 13 1130284-2-C

Garantie (cont.)
PARTICULIERS, ACCESSOIRES OU INDIRECTS. Certains états et provinces ne
permettent pas de limite sur la durée de la garantie tacite, ni l’exclusion ou la limite des
dommages particuliers, accessoires ou indirects, et, par conséquent, lesdites limites et
exclusions peuvent ne pas s’appliquer à votre cas. Cette garantie vous donne des droits
juridiques particuliers. Vous pouvez également avoir d’autres droits qui varient d’un état
ou d’une province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de costos de desinstalación o instalación.
El uso de limpiadores de inodoro que se colocan dentro del tanque anulará la
garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería, centro de remodelación o distribuidor por Internet,
o escriba a Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, o llame al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y Canadá, y
al 001-800-456-4537 desde México, o visite www.kohler.com desde los EE.UU.,
www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
TODA GARANTÍA IMPLÍCITA INCLUYENDO DE COMERCIALIZACIÓN E
IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO, SE LIMITA
EXPRESAMENTE A LA DURACIÓN DE ESTA GARANTÍA. KOHLER CO. Y/O EL
VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR CONCEPTO DE
DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS. Algunos
estados/provincias no permiten limitaciones en cuanto a la duración de una garantía
implícitaoalaexclusiónolimitación de daños particulares, incidentales o indirectos, por
lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le
otorga ciertos derechos legales específicos. Además, usted puede tener otros derechos
que varían de estado a estado y provincia a provincia.
Ésta es la garantía exclusiva por escrito de Kohler Co.
1130284-2-C 14 Kohler Co.

Kohler Co. 1130284-2-C

1130284-2-C
