Kohler REVIVAL K-T16119 User manual

Installation Guide
Bath/Deck Mount Bath Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–T16119 K–T16122
K–T16124
113341-2-BD

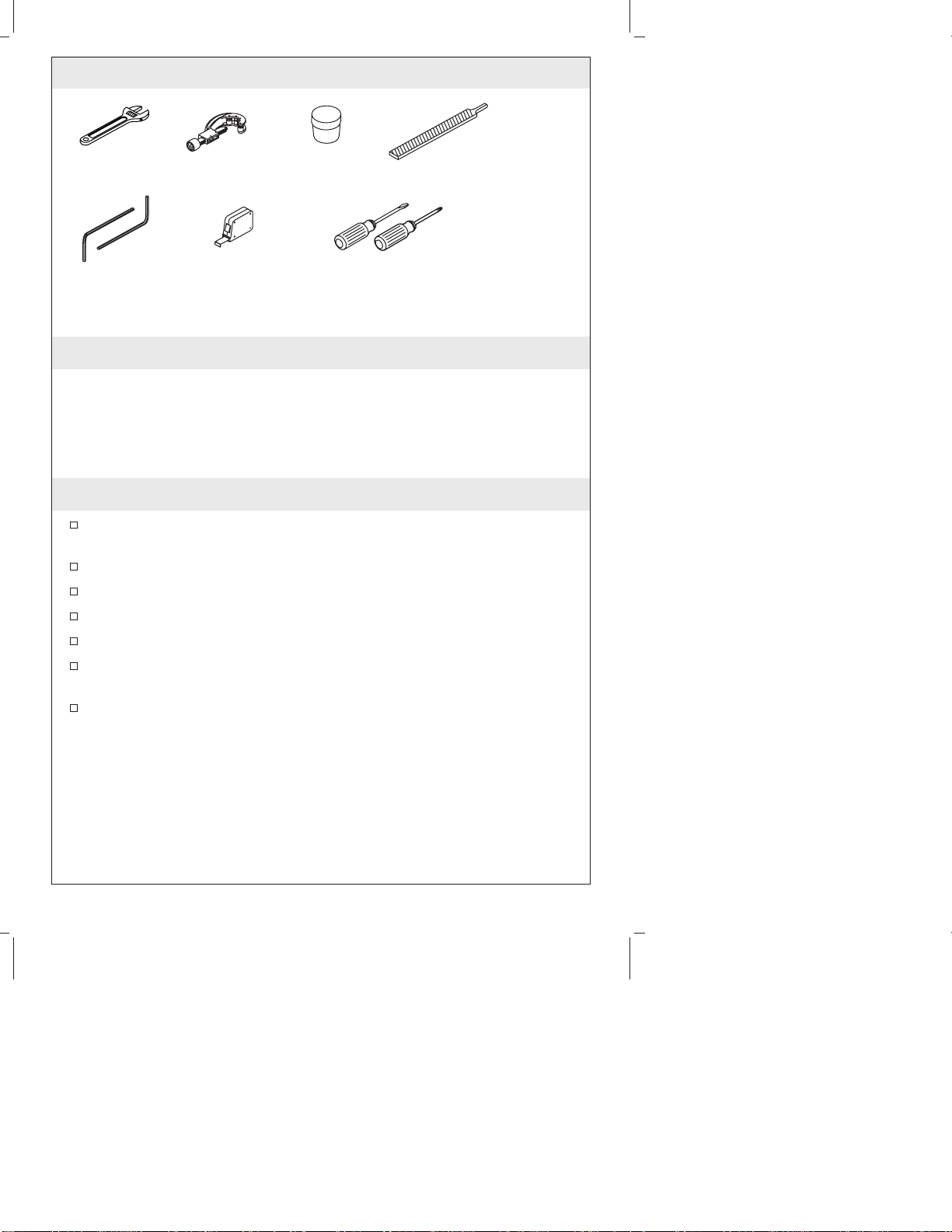

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
The valve is sold separately. Please read the instructions packed
with the valve for installation procedures.
Please read all instructions before you begin.
Shut off the main water supply.
Observe all local plumbing and building codes.
Complete the finished deck material before installing.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench • Rag
Plus:
Tube Cutter
Tape
Measure
Hex
Wrench Assorted
Screwdrivers
File
Plumbers
Putty
113341-2-BD 2 Kohler Co.

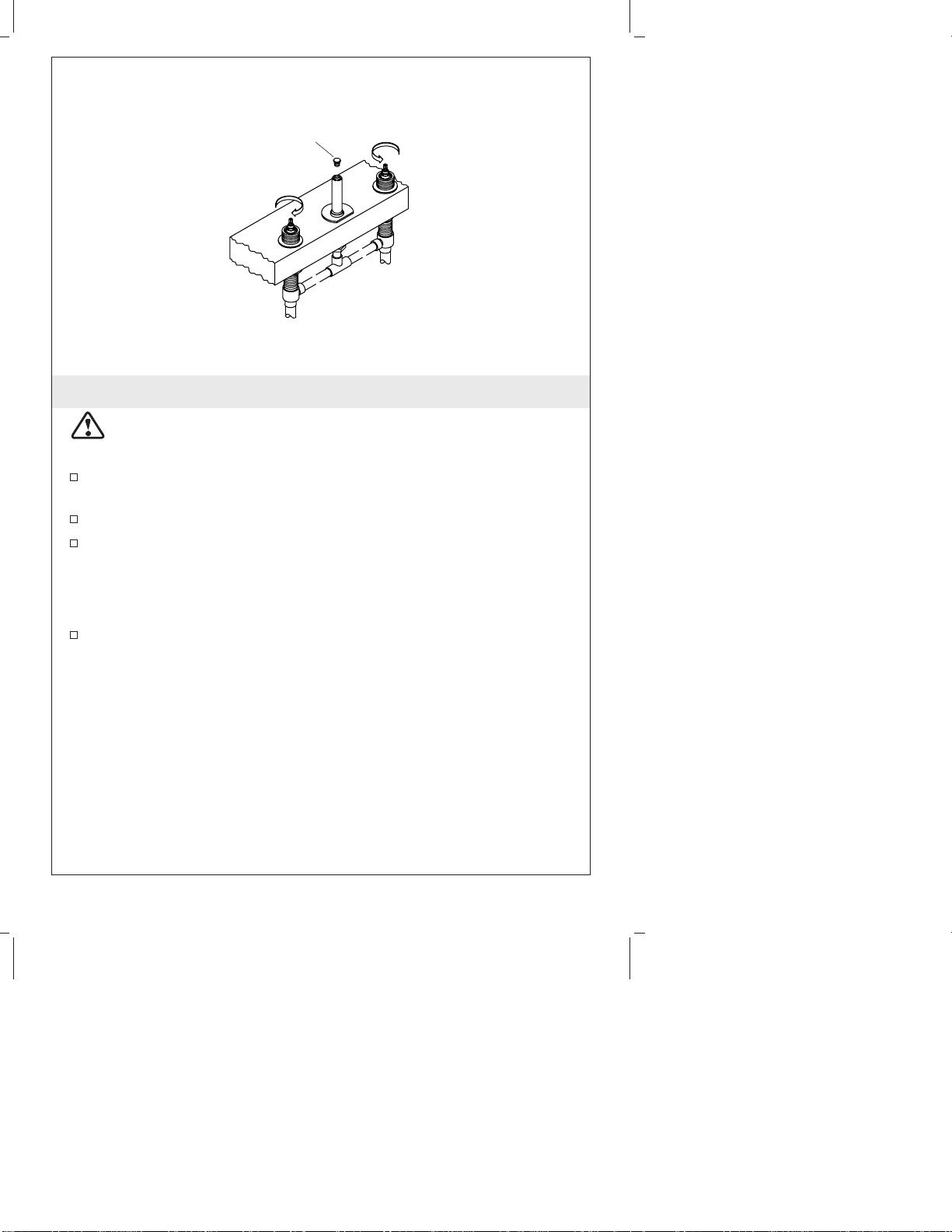

1. Remove the Pipe Plug
WARNING: Risk of personal injury. Lines may be pressurized.
Do not lean over the pipe plug when turning or removing the
plug.
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
Wrap a rag around the pipe plug to prevent water spray.
IMPORTANT! Water may purge from the supply tube when you
remove the plug.
Carefully remove the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 113341-2-BD

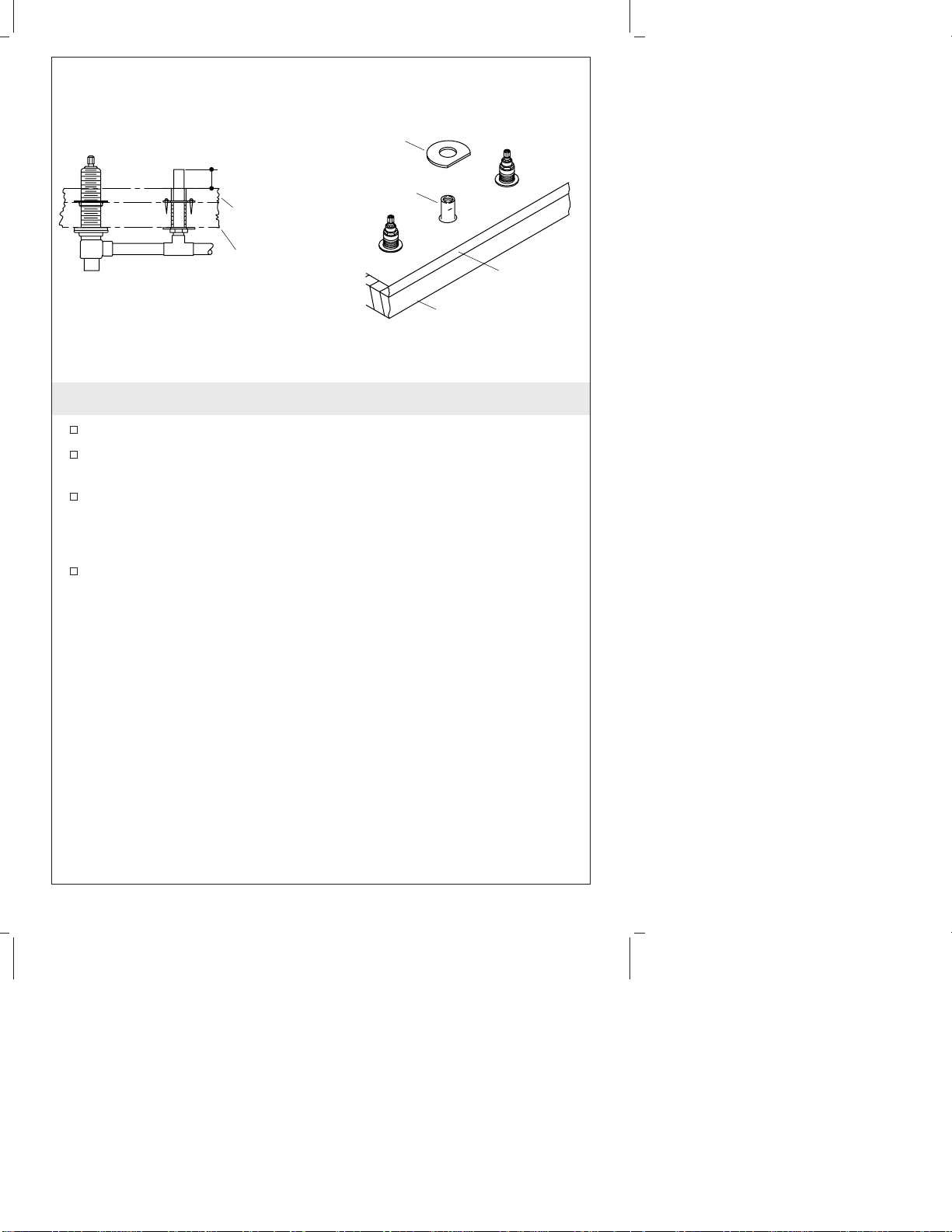

2. Prepare for Spout Installation
Remove the plaster guard from the spout supply tube.
Cut off the spout supply tube 1-1/4” (3.2 cm) above the rim,
finished deck, or tile.
Remove all burrs from the supply tube to prevent damage to the
O-ring seal.
NOTE: The washer is not needed for rim/finished deck installation.
If the installation includes a tile covered rough deck, slide the
washer, flat side facing forward, onto the supply tube.
Rough
Deck
Tile
Finish
1-1/4"
(3.2 cm)
Washer
Spout
Supply
Tube
Rough
Deck
Finished
Deck
113341-2-BD 4 Kohler Co.

3. Install the Spout
CAUTION: Risk of product damage. Use care when installing
the spout assembly to prevent damage to the O-ring seal.
IMPORTANT! Keep the spout supply tube clean above the finished
deck to avoid damage to the O-ring seal.
Loosen the setscrews in the sleeve.
Use a twisting motion to install the sleeve on the spout supply
tube until it contacts the deck or washer.
Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the supply tube.
Tighten the setscrews.
Position the spout on the sleeve, and carefully press down until
the spout contacts the finished deck.
Align the spout as desired, and tighten the setscrew.
Insert the plug button (if included) over the setscrew, flush with
the spout surface.
Setscrew
Setscrew
Sleeve Screw
O-Ring
Apply
plumbers
putty.
Kohler Co. 5 113341-2-BD

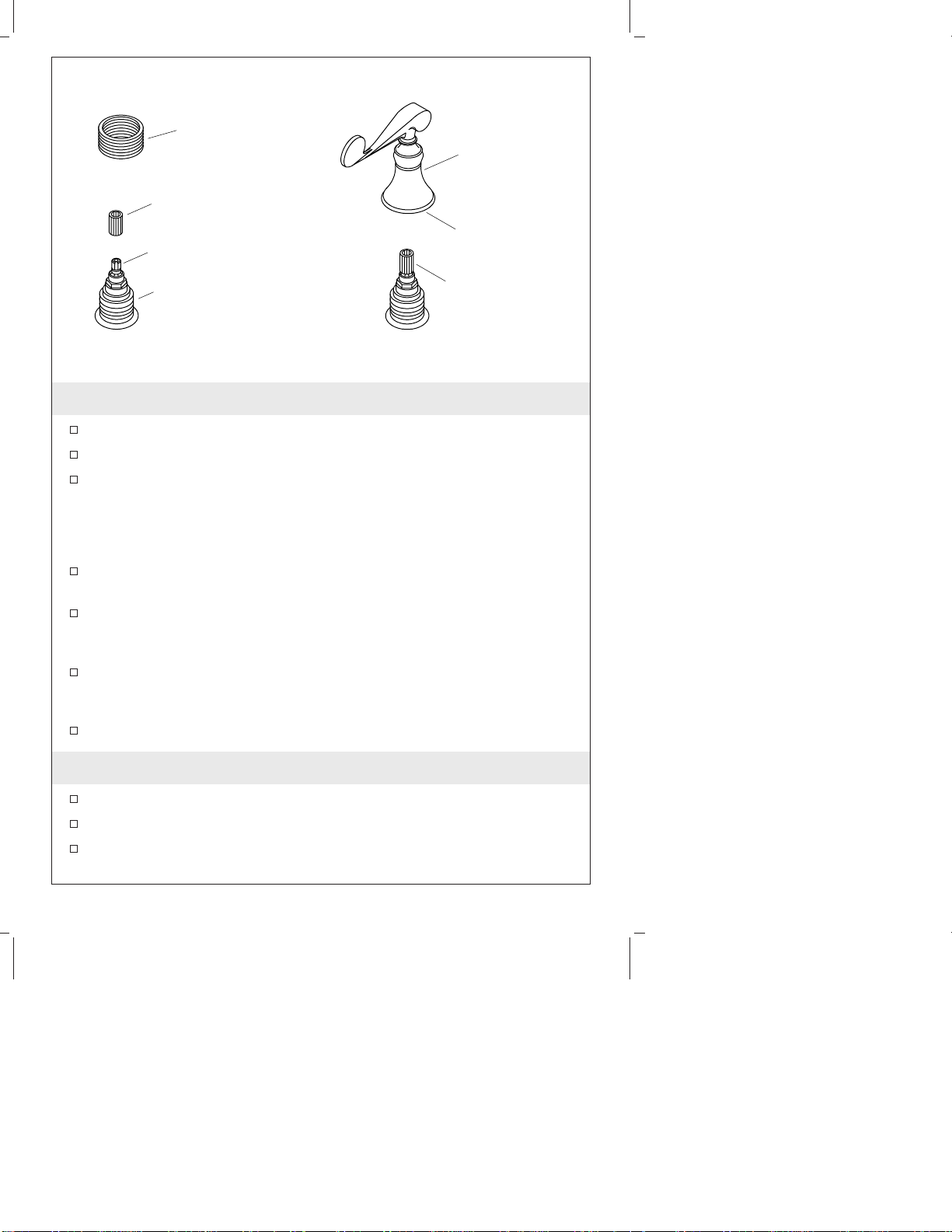

4. Install Handles
Remove the plaster guards.
Remove and discard the threaded sleeves.
Press a stem extension onto each valve stem.
NOTE: A spline adapter is provided in addition to the stem
extension, and is the shorter of the two pieces. The spline adapter
will not be used in deck and bath-mount installations.
Press the handle loosely onto the spline adapter, and check the
alignment of the handle.
For further alignment, remove the handle, and reposition the
spline adapter on the valve stem until the handle alignment is
correct.
Apply a ring of plumbers putty or other sealant around the
underside of the handle skirt according to the manufacturer’s
instructions.
Thread the skirt of each handle onto each valve.
5. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise).
Remove the aerator assembly.
Turn on the main water supply and check for leaks.
Discard Sleeve.
Stem Extension
ValveBody
Valve Stem
Stem Extension
Handle and
Skirt (Lever
Handle Shown)
Apply plumbers
putty.
113341-2-BD 6 Kohler Co.

Complete the Installation (cont.)
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator assembly.
Kohler Co. 7 113341-2-BD

Guide d’installation
Robinet baignoire montage sur
baignoire/comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
La valve est vendue séparément. Veuillez s’il vous plaît lire les
instructions d’installation emballées avec la valve.
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Compléter le matériau du comptoir fini avant d’installer.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Cléà
molette • Chiffon
Plus:
Coupe-tubes
Mètre
ruban
Clé
hexagonale Tournevis
assortis
Lime
Mastic de
plombier
Kohler Co. Français-1 113341-2-BD

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 113341-2-BD

1. Retirer le bouchon du tube
AVERTISSEMENT : Risque de blessure corporelle. Les
canalisations peuvent être pressurisées. Ne pas se pencher sur le
bouchon du tube au moment de le tourner et de le retirer.
S’assurer que les robinets soient fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
Enrouler une serviette autour du bouchon du tube pour
empêcher l’eau de gicler.
IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation
d’eau lorsque le bouchon est retiré.
Retirer le bouchon de tuyau avec précaution.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
113341-2-BD Français-3 Kohler Co.

2. Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
Couper le tube d’alimentation du bec à 1-1/4″(3,2 cm) au-dessus
du rebord, du comptoir fini ou du carrelage.
Retirer les ébarbures du tube d’alimentation afin d’éviter
l’endommagement du joint torique
REMARQUE : La rondelle est inutile dans le cas d’une installation
sur rebord/comptoir fini.
Si l’installation comprend un comptoir brut carrelé, glisser la
rondelle, côté plat dirigé vers l’avant, sur le tube d’alimentation.
Comptoir
brut
Finition
carrelée
1-1/4"
(3,2 cm)
Rondelle
Tuyau
d'alimentation
du bec
Comptoir
brut
Comptoir
fini
Kohler Co. Français-4 113341-2-BD

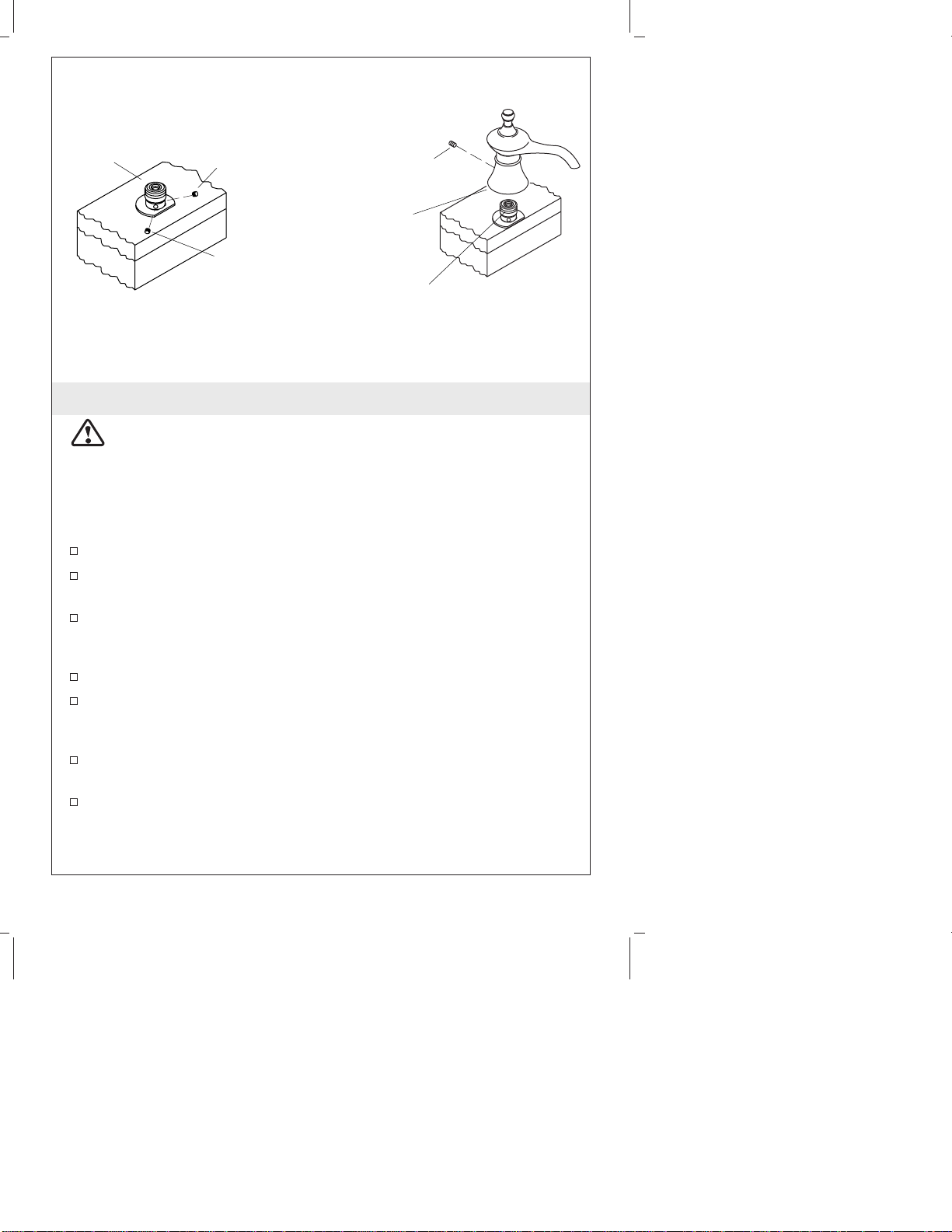

3. Installer le bec
ATTENTION : Risque d’endommagement du produit. Travailler
avec soin lors de l’installation de l’ensemble du bec afin d’éviter
d’endommager le joint torique.
IMPORTANT ! Garder le tube d’alimentation du bec propre
au-dessus du comptoir pour éviter l’endommagement du joint
torique.
Dévisser les vis de retenue sur le manchon.
Utiliser un mouvement de torsion pour installer le manchon sur
le tuyau d’alimentation du bec jusqu’au contact avec le comptoir
ou la rondelle.
Aligner le manchon avec les vis de retenues contre balancées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation.
Serrer les vis de retenue.
Positionner le bec sur le manchon, et presser délicatement vers le
bas jusqu’à ce que le bec touche le comptoir fini.
Aligner le bec selon le désir et serrer la vis de retenue.
Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec
la surface du bec.
Vis de
retenue
Vis de
retenue
Manchon Vis
Joint torique
Appliquer du
mastic de
plomberie.
113341-2-BD Français-5 Kohler Co.

4. Installer les poignées
Retirer les renforts en plâtre.
Retirer et jeter les manchons filetés.
Presser une extension de tige sur chaque tige de valve.
REMARQUE : Un adaptateur à cannelures est fourni en addition de
l’extension de la tige, et est le plus petit des deux pièces.
L’adaptateur à cannelures ne sera pas utilisé dans des installations
de comptoir et montage de baignoire.
Presser légèrement la poignée sur l’adaptateur à cannelures, et
vérifier l’alignement de la poignée.
Pour plus d’alignement, retirer la poignée et replacer l’adaptateur
à cannelures sur la tige de valve jusqu’à réaliser l’alignement
correct de la poignée.
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable au dessous de la jupe de poignée selon les instructions
du fabricant.
Visser la jupe de chaque poignée sur chaque valve.
5. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers
la gauche).
Retirer l’ensemble de l’aérateur.
Jeter le manchon.
Extension de la tige
Corps de valve
Tige de la valve
Extension
de la tige
Poignée et jupe
(Poignée de
levage illustrée)
Appliquer du
mastic de
plomberie.
Kohler Co. Français-6 113341-2-BD

Compléter l’installation (cont.)
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Réinstaller l’ensemble aérateur.
113341-2-BD Français-7 Kohler Co.

Guía de instalación
Grifería de montaje en cubierta o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
La válvula se vende por separado. Lea las instrucciones incluidas
con la válvula para ver los procedimientos de instalación.
Lea estas instrucciones atentamente antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para ver si está dañada. Vuelva a colocarla en la
caja hasta que la instale.
Llave
ajustable • Trapo
Más:
Cortatubos
Cinta
métrica
Llave
hexagonal Surtido de
destornilladores
Lima
Masilla de
plomería
Kohler Co. Español-1 113341-2-BD

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
113341-2-BD Español-2 Kohler Co.

1. Retire el tapón de tubo
ADVERTENCIA: Riesgo de lesiones personales. Las tuberías
pueden estar presurizadas. No se incline sobre el tapón de tubo
cuando gire o retire el tapón.
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Cierre el suministro de agua.
Envuelva el tapón de tubo en un trapo para impedir que el agua
salga a presión.
¡IMPORTANTE! Puede que salga agua del tubo de suministro
cuando se quite el tapón.
Quite el tapón de tubo con cuidado.
Tapón
de tubo
Cierre el
agua caliente
Cierre el
agua fría
Kohler Co. Español-3 113341-2-BD

2. Prepare la instalación del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Corte 1-1/4″(3,2 cm) del tubo de suministro del surtidor por
encima del borde, cubierta acabada o azulejo.
Elimine las rebabas del tubo de suministro para evitar dañar el
sello del empaque de anillo (O-ring).
NOTA: La arandela no es necesaria para las instalaciones sobre la
cubierta acabada/borde de bañera.
Si la instalación incluye una cubierta no acabada revestida de
azulejos, deslice una arandela (con el lado plano orientado hacia
el frente) por el tubo de suministro.
Cubierta no
acabada
Acabado
con
azulejos
1-1/4"
(3,2 cm)
Arandela
Tubo de
suministro
del surtidor
Cubierta no
acabada
Cubierta
acabada
113341-2-BD Español-4 Kohler Co.

3. Instale el surtidor
PRECAUCIÓN: Riesgo de daños al producto. Tenga cuidado al
instalar el montaje del surtidor para no causar daños al sello del
empaque de anillo (O-ring).
¡IMPORTANTE! Mantenga limpio el tubo de suministro del surtidor
por encima de la cubierta acabada para evitar dañar el sello del
empaque de anillo (O-ring).
Afloje los tornillos de fijación en la manga.
Instale la manga en el tubo de suministro del surtidor girándola
hasta que haga contacto con la arandela o cubierta.
Alinee la manga con los tornillos de fijación descentrados (sin
estar orientados hacia el frente o hacia atrás) del tubo del
surtidor.
Apriete los tornillos de fijación.
Coloque el surtidor en la manga y presione hacia abajo con
cuidado hasta que el surtidor esté en contacto con la cubierta
acabada.
Alinee el surtidor a la posición deseada y apriete el tornillo de
fijación.
Inserte el tapón (si está incluido) sobre el tornillo de fijación, a ras
de la superficie del surtidor.
Tornillo
de fijación
Tornillo de
fijación
Manga Tornillo
Empaque de
anillo (O-Ring)
Aplique
masilla de
plomería.
Kohler Co. Español-5 113341-2-BD

4. Instale las manijas
Retire los protectores de yeso.
Retire y deseche las mangas roscadas.
Coloque una extensión de espiga presionando en cada espiga de
válvula.
NOTA: Además de la extensión de espiga, se incluye un adaptador
de ranura (pieza más corta). El adaptador de ranura no se utilizará
en las instalaciones sobre la cubierta o la bañera.
Presione ligeramente la manija en el adaptador de ranura y
verifique la alineación de la manija.
Para volver a alinearla, retire la manija y coloque de nuevo el
adaptador de ranura en la espiga de la válvula hasta que la
manija esté alineada correctamente.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de la base de la manija, según las instrucciones del
fabricante.
Enrosque la base de cada manija en cada válvula.
5. Termine la instalación
Cierre el agua (caliente = derecha, fría = izquierda).
Retire el montaje del aireador.
Deseche la manga.
Extensión de espiga
Cuerpo de válvula
Espiga de la válvula
Extensión
de espiga
Manija y base
(manija de
palanca ilustrada)
Aplique masilla
de plomería.
113341-2-BD Español-6 Kohler Co.
