Kohler K-11618 User manual

Installation Guide
Two-Handle Bath/Shower Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-11618
113728-2-AC

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Shut off the main water supply.
Do not remove the thread protectors until instructed to.
Before installation, unpack the components and inspect them for
damage. Return the components to the carton until you are ready
to install.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
1. Prepare for Installation
Rough-In the Plumbing
Shut off the main water supply.
Install or relocate the supplies as necessary.
The water supply lines must be between 2″(5.1 cm) and 3-1/2″
(8.9 cm) from the finished wall.
Pipe
Wrench Adjustable Wrench Strap Wrench Hacksaw or Tubing Cutter
Propane
Torch
SolderHex
Wrench
Thread
Sealant
Plumbers
Putty
Assorted
Screwdrivers
113728-2-AC 2 Kohler Co.

Prepare for Installation (cont.)
If the bath has been installed, cover it to prevent damage to the
bath surface.
Install the Support Framing
NOTE: For bath-only and shower-only installations, seal the unused
outlet.
Determine the location of the valve, and install the support
framing.
Kohler Co. 3 113728-2-AC

2. Install the Valve
CAUTION: Risk of product damage. Remove the plaster guards
and valve/diverter units applying heat to the yoke.
NOTE: For ceiling supply lines, install the yoke with the supply
inlets facing up.
For 1/2” Pipe Connections:
Apply sealant tape to the pipe threads.
Slide the nut over the pipe.
Secure the 1/2″adapter to the pipe.
Secure the nut to the yoke.
For Copper Tubing Connections With Adapter:
Slide the nut over the copper tubing.
Solder the adapter to the tubing.
Secure the nut to the yoke.
For Copper Tubing Connections with Direct Sweat Inlets:
Remove the plaster guards and valve/diverter units from the
yoke.
Solder the tubing to the yoke inlet.
Valve
Unit
Plaster
Guard
Nut
1/2"
Adapter
1/2" Pipe
Connections Copper Tubing
Connections
(with Adapter)
Copper Tubing
Connections (with
Direct Sweat Inlets)
1/2" Pipe
Copper Tubing
Adapter
Nut
1/2" Copper
Tubing
Solder Solder
1/2" Copper
Tubing
113728-2-AC 4 Kohler Co.

3. Complete the Valve Installation
NOTE: This section applies to all valve installation styles.
IMPORTANT! Use thread sealant on all threaded connections.
Plumb using 1/2″copper tubing, elbows, and adapters.
Secure the bath and/or shower piping to the support framing and
install temporary nipples.
If a slip-fit spout will be installed, the temporary nipple should
extend at least 6″(15.2 cm) beyond the finished wall.
If the valve or diverter units were removed for soldering, reinstall
them.
Cover the valve and diverter units with plaster guards.
Install caps on the temporary nipples.
Turn on the hot and cold water supplies, and check for leaks.
Turn the valve off.
Temporary
Nipples
Kohler Co. 5 113728-2-AC

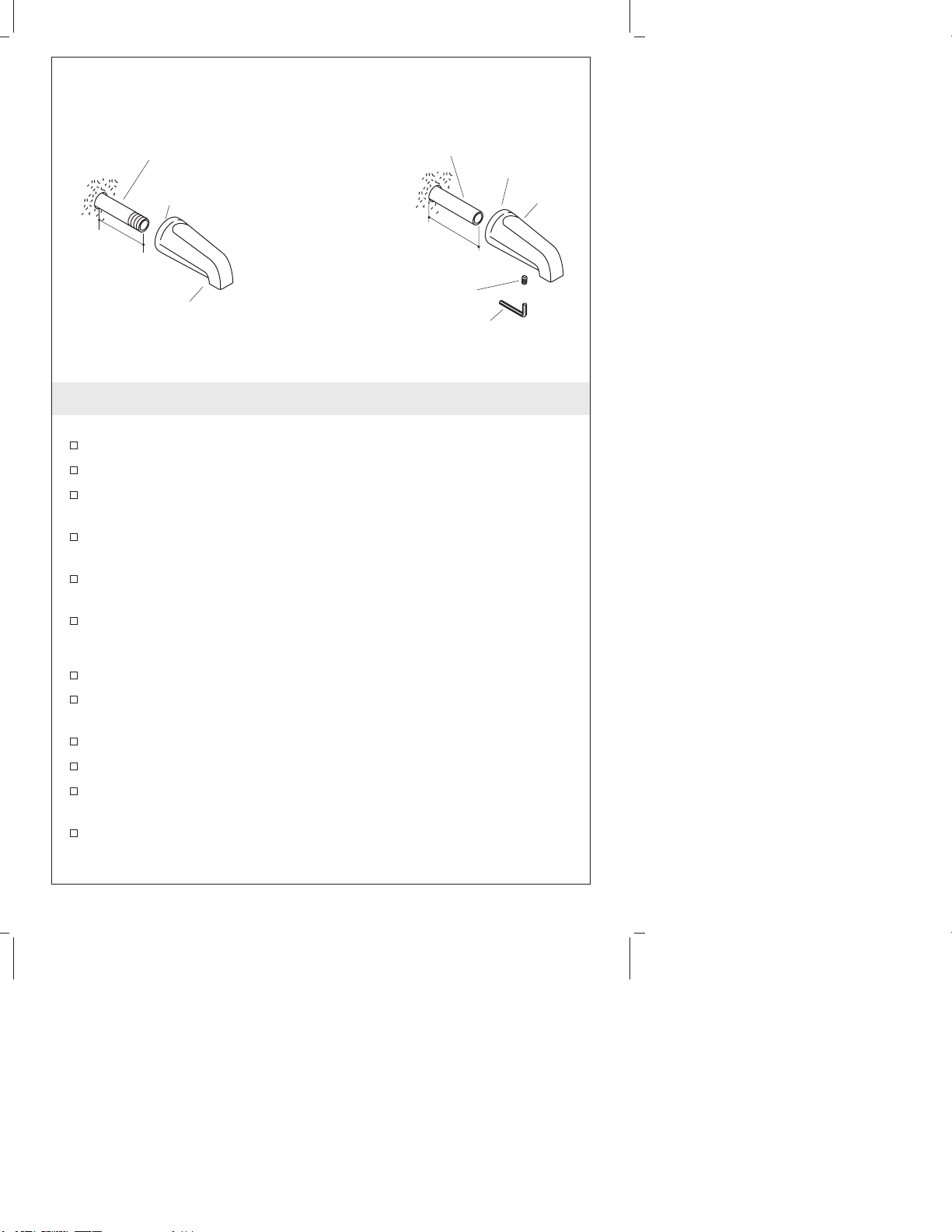

4. Install the Spout
Threaded Spout Installation
Remove the temporary nipple.
Apply thread sealant to the 1/2″nipple threads on both ends.
Install a 1/2″nipple to extend 3-7/8″(9.8 cm) beyond the
finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
of the spout according to the manufacturer’s instructions.
Carefully tighten the spout with a clean strap wrench and remove
all excess putty.
Flush hot and cold water through the spout for one minute.
Slip-Fit Spout Installation
Remove the temporary nipple.
Apply thread sealant and install a 1/2″copper tube so it extends
1-1/2″(3.8 cm) to 2-7/8″(7.3 cm) beyond the finished wall.
Deburr the copper tubing.
Loosen the setscrew with a 5/32″hex wrench.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Install the spout and carefully retighten the setscrew. Do not
overtighten the setscrew.
1/2" Nipple
3-7/8"
(9.8 cm)
Spout
Threaded Spout
Apply plumbers
putty.
1/2" Copper
Tube
1-1/2" (3.8 cm) to
2-7/8" (7.3 cm)
Setscrew
5/32" Hex
Wrench
Spout
Slip-Fit Spout
Apply
plumbers putty.
113728-2-AC 6 Kohler Co.

Install the Spout (cont.)
Remove all excess putty.
Kohler Co. 7 113728-2-AC

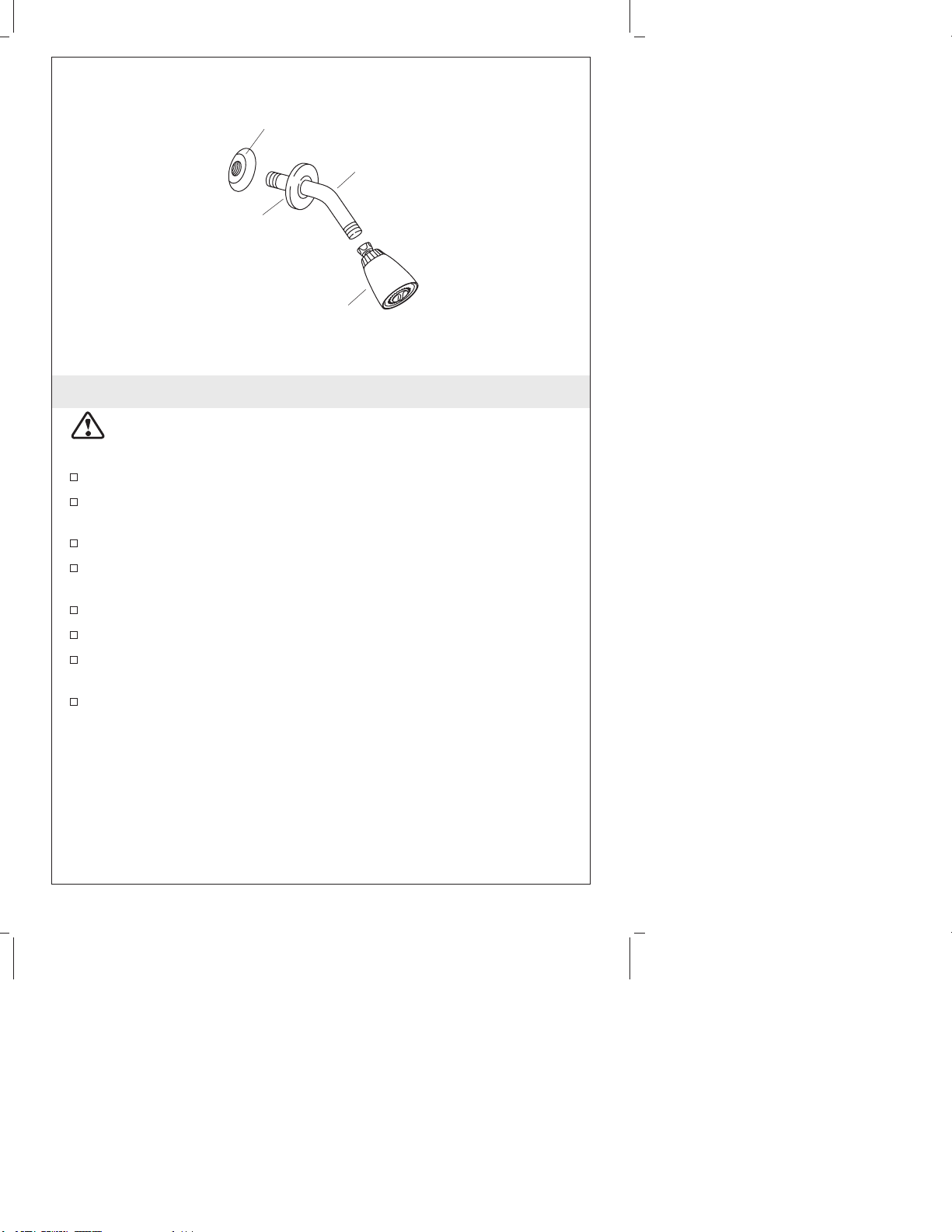

5. Install the Showerhead
CAUTION: Risk of product damage. To avoid plugging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple.
Apply a bead of plumbers putty or other sealant to the
escutcheon according to the manufacturer’s instructions.
Slide the escutcheon over the shower arm.
Apply thread sealant on the shower arm threads and thread the
shower arm into the elbow.
Tighten with a clean strap wrench. Do not overtighten.
Flush the system for one minute.
Apply thread sealant to the shower arm threads, and thread the
showerhead onto the shower arm. Tighten securely.
Remove all excess putty.
Shower Elbow
Apply plumbers
putty.
Shower Arm
Showerhead
113728-2-AC 8 Kohler Co.

6. Install the Handles
Complete the finished wall.
Remove and discard the plaster guards.
Thread the sleeves onto the valve and diverter stems.
Apply a bead of plumbers putty or other sealant around the back
edge of the escutcheons according to the manufacturer’s
instructions.
Install the escutcheons over the threaded sleeves.
For the escutcheon used with the valve with stops, attach
bushings over the sleeves.
If acrylic handles are being installed, attach spline adapters to the
valve and diverter stems.
Align the handles.
Secure with the screws.
Align and insert the plug buttons.
7. Complete the Installation
Make sure all the connections are tight.
Open the drain.
Turn on the main water supply and check for leaks.
Open the hot and cold valves and check for leaks.
Valve With Stops
Spline Adapter
Acrylic Handle Plug Button
Screw
Chrome Handle
Escutcheon
Bushing
Escutcheon
Apply plumbers putty.
Apply plumbers putty.
Sleeve
Sleeve
Valve/Diverter
Kohler Co. 9 113728-2-AC

Complete the Installation (cont.)
Run the water for about a minute and turn off.
113728-2-AC 10 Kohler Co.

Guide d’installation
Robinet baignoire/douche à deux poignées

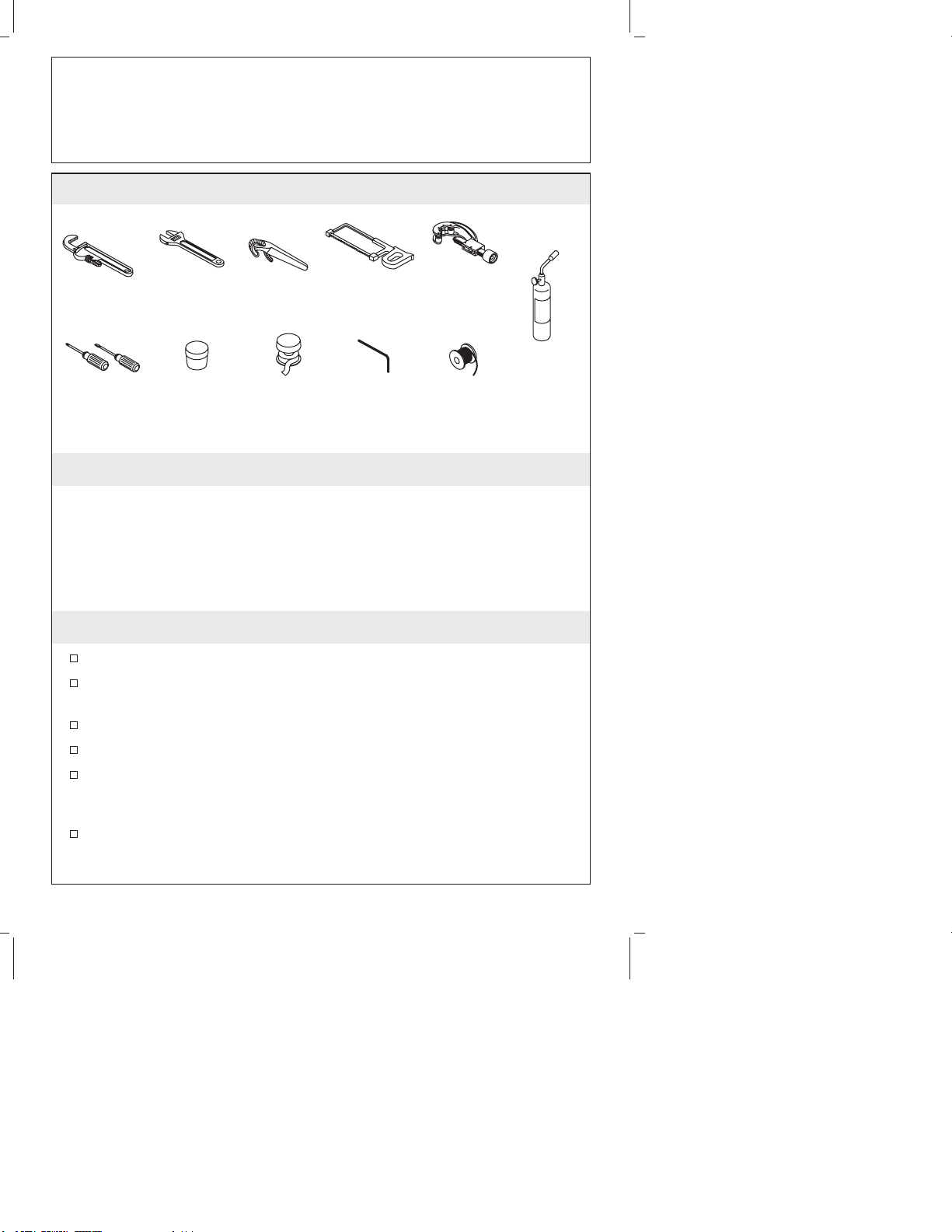

Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Ne pas retirer les protecteurs de filetage avant l’instruction de le
faire.
Avant l’installation, déballer les éléments et examiner
soigneusement pour en déceler tout dommage. Remettre les
éléments dans l’emballage jusqu’à l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à
tubes Clé à molette Clé à sangle Scie à métaux ou coupe tubes
Chalumeau
à propane
Soudure
Clé
hexagonale
Joint
d'étanchéité
pour filetage
Mastic de
plombier
Tournevis
assortis
Kohler Co. Français-1 113728-2-AC

1. Se préparer pour l’installation
Raccorder la tuyauterie
Couper l’alimentation d’eau principale.
Installer ou déplacer les alimentations si nécessaire.
Les lignes d’alimentation doivent être entre 2″(5,1 cm) et 3-1/2″
(8,9 cm) du mur fini.
Si la baignoire est déjà installée, la recouvrir pour éviter d’en
endommager la surface.
Installer le cadrage de support.
REMARQUE : Pour des installations de baignoire et de douche
uniquement, obturer l’orifice inutilisé.
Déterminer l’emplacement de la valve et installer le cadrage de
support.
113728-2-AC Français-2 Kohler Co.

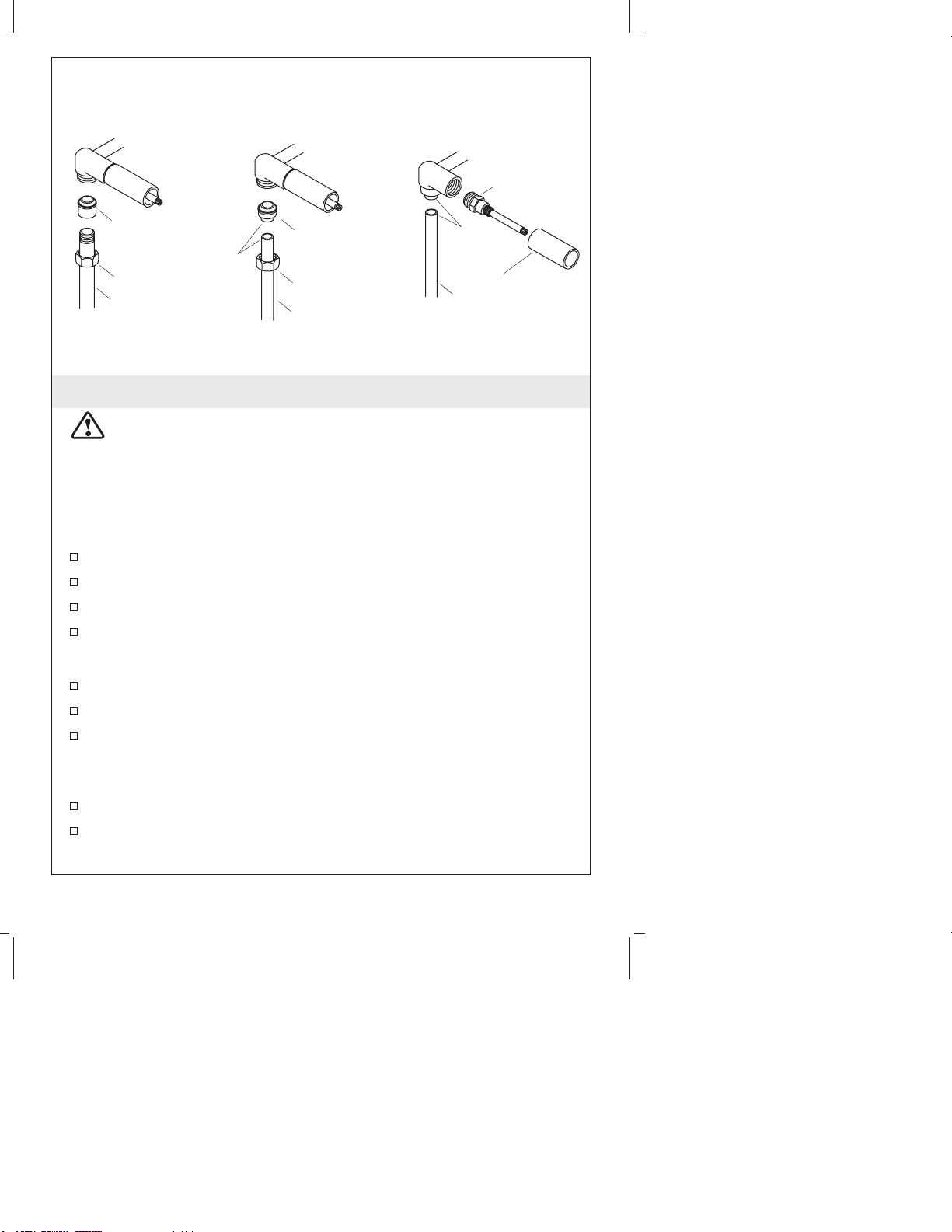

2. Installer la valve
ATTENTION : Risque d’endommagement du produit. Retirer
les renforts de plâtre et les unités de valve/inverseur appliquant
de la chaleur sur l’arcade.
REMARQUE : Pour des lignes d’alimentation au plafond, installer
l’arcade avec les entrées d’alimentation vers le haut.
Pour des connexions de tuyau de 1/2″:
Appliquer un ruban d’étanchéité sur les filets du tuyau.
Glisser l’écrou sur le tuyau.
Sécuriser l’aérateur de 1/2″au tuyau.
Sécuriser lécrou à l’arcade.
Piur des connexions de tuyauterie avec adaptateur:
Glisser l’écrou sur le tuyau de cuivre.
Souder l’adaptateur à la tuyauterie.
Sécuriser l’écrou à l’arcade.
Pour des connexions de tuyauterie en cuivre avec entrées Direct
Sweat:
Retirer les renforts de plâtre et unités valve/inverseur de l’arcade.
Souder la tuyauterie à l’entrée de l’arcade.
Unité de
valve
Renfort
en plâtre
Écrou
1/2"
Adaptateur
Connexions
de tuyau de
1/2"
Pour des connexions
de tuyauterie
(avec adaptateur)
Pour des connexions
de tuyauterie en
cuivre (avec entrées
Direct Sweat)
Tuyau
de 1/2"
Adaptateur
tuyauterie en
cuivre
Écrou
Tuyauterie en
cuivre de 1/2"
Soudure Soudure
Tuyauterie en
cuivre de 1/2"
Kohler Co. Français-3 113728-2-AC

3. Compléter l’installation de la valve
REMARQUE : Cette section s’applique à tous les types de valves.
IMPORTANT ! Utiliser du ruban d’étanchéité sur toutes les
connexions filetées.
Niveler à l’aide d’une tuyauterie tube en cuivre de 1/2″,de
coudes et d’adaptateurs.
Sécuriser la tuyauterie de la baignoire/ou de la douche au cadre
de support et installer des mamelons temporaires.
Si un bec en T fendu doit être installé, le mamelon temporaire
devrait s’étendre d’au moins 6″(15, 2 cm) au-delà du mur fini.
Si la valve et l’aérateur étaient retirés pour soudage, les
réinstaller.
Couvrir la valve et l’aérateur avec des renforts de plâtre.
Installer des capuchons sur les mamelons temporaires.
Ouvrir les alimentations d’eau chaude et froide et vérifier s’il y a
des fuites.
Fermer la valve.
Mamelons
temporaires
113728-2-AC Français-4 Kohler Co.

4. Installer le bec
Installation de bec fileté
Retirer le mamelon temporaire.
Appliquer un joint d’étanchéité aux filetages du mamelon de 1/2″
aux deux extrémités.
Installer un mamelon de 1/2″pour qu’il s’étende de 3-7/8″(9,8
cm) du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable autour
de l’entrée du bec selon les instructions du fabricant.
Serrer délicatement le bec à l’aide d’une clé à sangle propre et
retirer tout excès de mastic.
Purger l’eau chaude et froide à travers le bec pendant une
minute.
Installation de bec à montage tournant
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un tube
en cuivre de 1/2″de manière à ce qu’il s’étende de 1-1/2″(3,8
cm) à 2-7/8″(7,3 cm) du mur fini.
Ébarber le tube en cuivre.
Dévisser en partie la vis de retenue à l’aide d’une clé hexagonale
de 5/32″.
Mamelon de
1/2" (1,3 cm)
3-7/8"
(9,8 cm)
Bec
Bec à visser
Appliquer du mastic
de plomberie.
Tube en
cuivre de 1/2"
1-1/2" (3,8 cm) to
2-7/8" (7,3 cm)
Vis de
retenue
Clé hexagonale
de 5/32"
Bec
Bec à montage tournant
Appliquer du
mastic de
plomberie.
Kohler Co. Français-5 113728-2-AC

Installer le bec (cont.)
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Installer le bec et resserrer doucement la vis de retenue. Ne pas
trop serrer la vis de retenue.
Retirer tout excédant de mastic.
113728-2-AC Français-6 Kohler Co.

5. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire.
Appliquer du mastic d’étanchéité ou un produit semblable à
l’applique selon les instructions du fabricant.
Glisser l’applique sur le bras de douche.
Appliquer du ruban d’étanchéité sur les filetages du bras de
douche et visser celui-ci sur le coude.
Serrer à l’aide d’une clé à sangle propre. Ne pas trop serrer.
Purger le système pendant une minute.
Appliquer du ruban d’étanchéité sur les filetages du bras de
douche, et visser la pomme de douche sur le bras de douche.
Bien serrer.
Retirer tout excédant de mastic.
Coude de douche
Appliquer du
mastic de
plomberie.
Bras de
douche
Pomme
de douche
Kohler Co. Français-7 113728-2-AC

6. Installer les poignées
Compléter le mur fini.
Retirer et jeter les renforts en plâtre.
Visser les manchons sur les tiges de valve et d’inverseur.
Appliquer du mastic d’étanchéité ou un produit semblable autour
du rebord des appliques selon les instructions du fabricant.
Installer les appliques sur les manchons filetés.
Pour l’applique utilisée avec la valve à arrêts, attacher les
garnitures sur les manchons.
Si des poignées en acrylique sont installées, attacher des
adaptateurs à cannelures aux tiges de valve et d’inverseur.
Aligner les poignées.
Sécuriser avec les vis.
Aligner et insérer les bouchons.
7. Compléter l’installation
S’assurer de l’étanchéité des tous les raccords.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Valve avec arrêts
Adaptateur à cannelures
Poignée en acrylique Bouchon
Vis
Poignée chrome
Applique
Bague
Applique
Appliquer du mastic
de plomberie.
Appliquer du mastic
de plomberie.
Manchon
Manchon
Valve/Inverseur
113728-2-AC Français-8 Kohler Co.

Compléter l’installation (cont.)
Ouvrir les robinets d’eau chaude et froide et vérifier s’ilyades
fuites.
Faire couler l’eau pendant à peu près une minute puis fermer.
Kohler Co. Français-9 113728-2-AC

Guía de instalación
Grifería de dos manijas para bañera o ducha
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Lea estas instrucciones atentamente antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
No retire los protectores de las roscas hasta que se le indique.
Antes de la instalación, desembale los componentes y revíselos
para ver si están dañados. Luego, vuelva a poner los
componentes en el embalaje hasta el momento de la instalación.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave para
tubo Llave ajustable Llave de correa
Soplete de
propano
Soldadura
Llave
hexagonal
Cinta
selladora
de roscas
Masilla de
plomería
Juego de
destornilladores
Sierra para metales
o cortatubos
Kohler Co. Español-1 113728-2-AC
