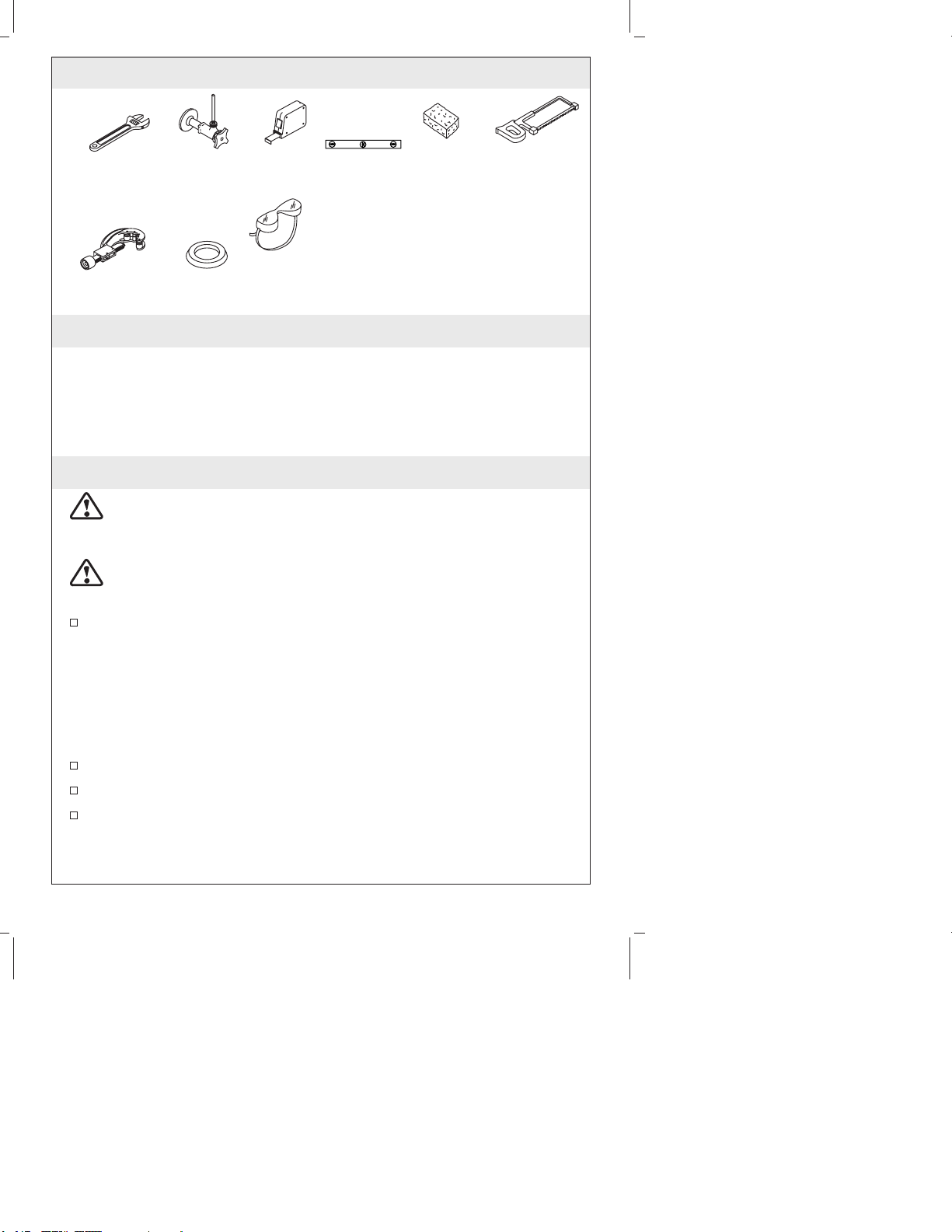

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
DANGER: Risk of electrical shock. Connect to a properly
grounded, grounding-type receptacle, protected by a
Ground-Fault Circuit-Interrupter (GFCI).
A dedicated 120 VAC, 15 A, 60 Hz circuit (protected by a Class A
GFCI) is required for installation.
NOTICE: The Canadian Electric Code requires receptacles installed
in bathrooms to be located at least 1 meter from a bathtub or
shower if practical, but in no case less than 500 mm. If the
installation is in Canada, install this unit in accordance with the
Canadian Electrical Code, Part 1.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure
Tubing Cutter Safety
Glasses
Hacksaw
Sponge
Level
Plus:
• 5/16" T-Bolts w/ Nuts and Washers
• Putty Knife
• Screwdriver
• Electrical Tools and Supplies
• Metal File
Wax Seal
1021799-2-B 2 Kohler Co.

1. Remove the Existing Toilet
Turn off the water supply.
Flush the toilet, then sponge out all remaining water from the
tank.
Disconnect the supply shut-off valve (if present), and remove the
old tank and bowl.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily stuff a rag in the closet flange.

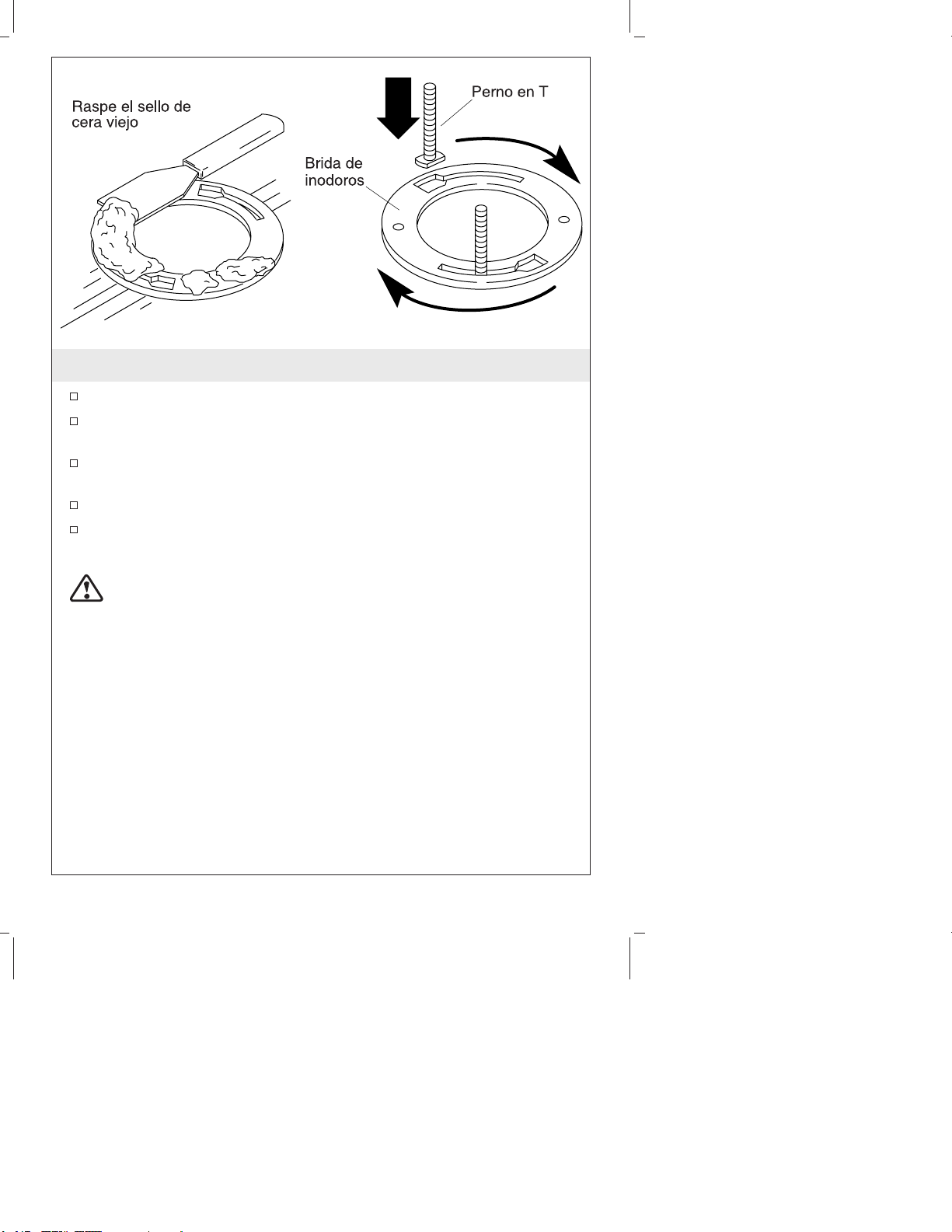

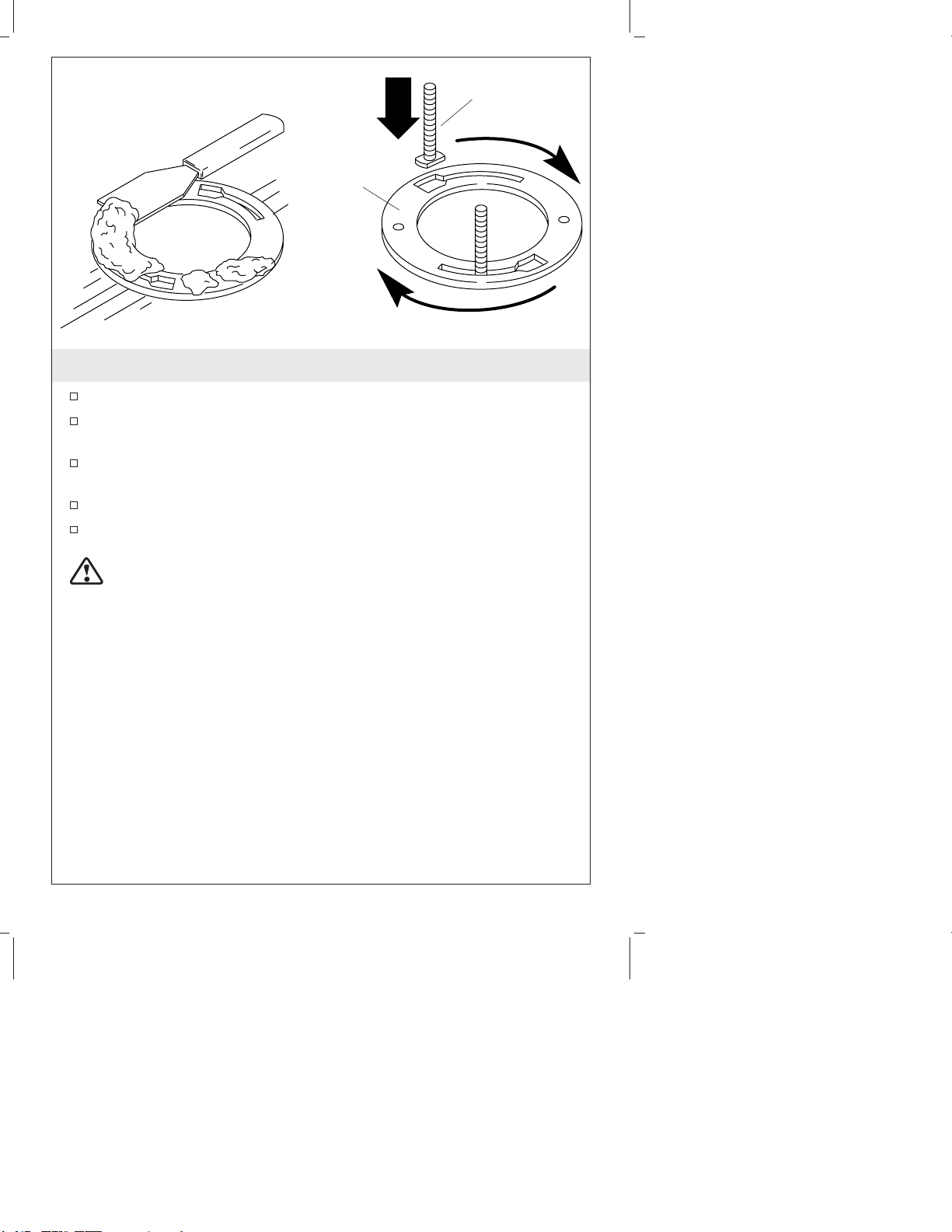

T-Bolt
Scrape off the old
wax seal
Closet
Flange
Kohler Co. 3 1021799-2-B

2. Install Electrical Service
DANGER: Risk of electrical shock. Connect only to a
properly-grounded, grounding-type receptacle which is protected
by a Ground-Fault Circuit-Interrupter (GFCI). Do not remove the
grounding pin or use a grounding adapter.
A licensed electrician should install a properly-grounded,
grounding-type receptacle which is protected by a Class A
Ground-Fault Circuit-Interrupter.
The receptacle should be located 6” (15.2cm) above the floor line,
and 3” (7.6cm) to the right of the closet flange centerline.
The toilet electrical cord is 36” (91.4cm) long.
GFCI-Protected Receptacle
6" (15.2cm)
3" (7.6cm)
Center Line
1021799-2-B 4 Kohler Co.

3. Install the New Toilet
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Record the model number in the Homeowners Guide.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
CAUTION: Risk of external leakage. Do not lift or rock the
bowl after placement. If you break the watertight seal, you must
install a new wax seal.
Apply your full body weight around the toilet to set the seal.
Place the plastic bolt cap bases over the T-bolts in the ″up″
position as marked.
Place the metal washers and nuts on the plastic bolt cap bases
and T-bolts.
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of vitreous china.
Carefully tighten the nuts.
Bottom of Bowl
Wax Seal Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt
Closet Flange
Kohler Co. 5 1021799-2-B

Install the New Toilet (cont.)
NOTE: To achieve optimum performance, be sure the bowl is level.
CAUTION: Risk of product damage. Protect the vitreous china
from exposure to the saw blade when cutting off excess T-bolt
length.
If the T-bolts extend more than 1/4″(6mm) over the top of the
nuts, cut off the excess.
Attach the bolt caps.
1021799-2-B 6 Kohler Co.

4. Complete the Installation
Remove the Packing Material
NOTE: Do not remove the pump hose clamps.
Remove and discard the protective materials used in shipping.
Cut the wire tie holding the pump to the back wall of the toilet.
Discard the wire tie.
If the pump has shifted during shipping or installation, reposition
it so it is not touching the back or side wall of the toilet.
Complete Connections
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop any leakage.
Install the toilet seat according to the packed instructions.
Plug the toilet electrical cord into a Class A Ground-Fault
Circuit-Interrupter (GFCI).
Adjust the tank water level to the proper marked waterline by
rotating the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level.
Carefully set the cover onto the tank.

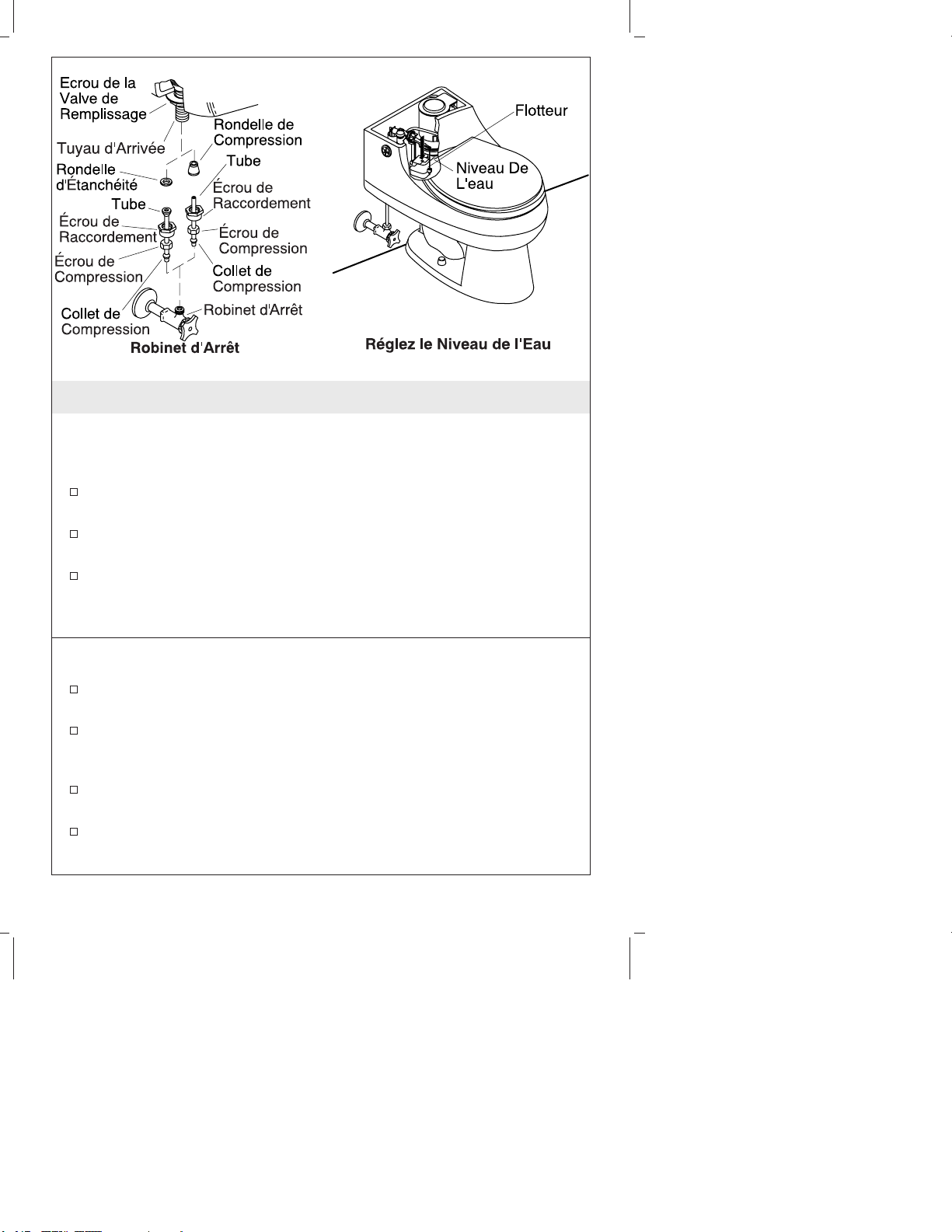

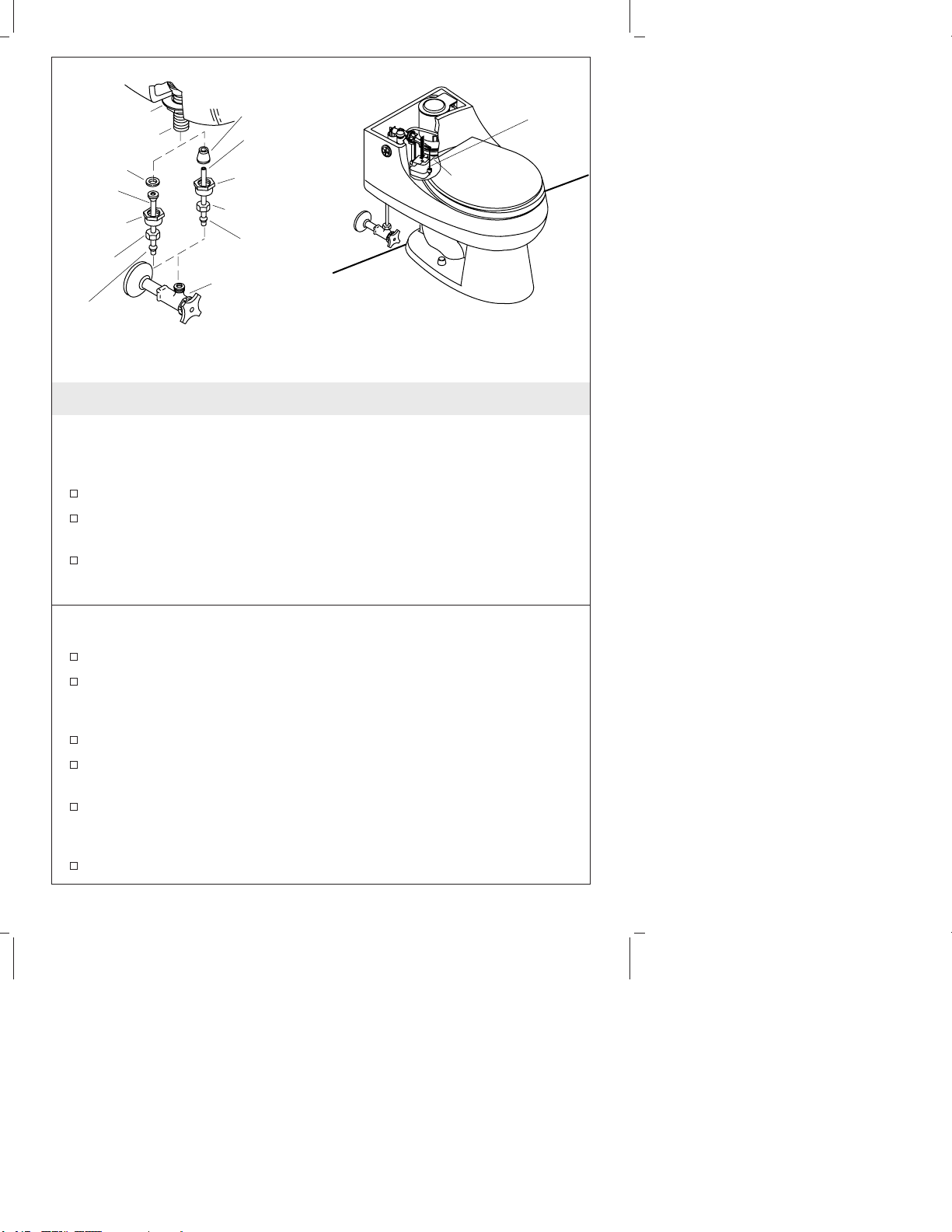

Supply Shut-Off Valve
Connection
Tubing
Ferrule
Supply Shank
Seal Washer
Tubing
Ferrule
Fill Valve Nut
Coupling
Nut
Supply
Shut-Off
Valve
Comp. Nut
Coupling
Nut
Comp.
Washer
Comp.
Nut
Adjusting The Water Level
Float
Waterline
Kohler Co. 7 1021799-2-B

5. Confirm Operation
Flush the toilet several times and check all connections for leaks.
NOTE: This toilet is equipped with dual-flush operation. A higher
capacity flush is used for heavy soil. The shorter flush is used for
lighter loads. Make sure both flushes operate properly.
Periodically check for leaks for several days following the
installation.
1021799-2-B 8 Kohler Co.

Guide de l’Installation
WC en Une Pièce
Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plaît, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant de Commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipulez avec précaution. La
porcelaine vitrifiée peut se casser ou se fendre si le produit est
manipulé avec négligence.
DANGER : Risque d’électrocution. Raccordez uniquement à un
circuit protégé par un Disjoncteur de Fuite de Terre (GFCI).
Un circuit dédié de 120 VCA, 15 A, 60 Hz (protégé par un
disjoncteur de fuite à la terre de Classe A) et nécessaire pour
votre installation.
AVIS : Le code Electrique du Canada exige que les logements
électriques installés dans la salle de bains soient à 1 mètre de la
baignoire ou de la douche si possible, et en aucun cas à plus de 500
Kohler Co. Français-1 1021799-2-B

Avant de Commencer (cont.)
mm. Si l’installation est au Canada, installez cet appareil en
concordance avec le Code Electrique Canadien, Partie 1.
Respectez tous les codes locaux de plomberie et de bâtiment.
Inspectez soigneusement le nouveaux WC de tout défaut.
Si le WC existant n’a pas de valve d’arrêt sous le réservoir,
installez en un avant d’installer le nouveau WC.
1021799-2-B Français-2 Kohler Co.

1. Retirez le WC
Fermez l’arrivée d’eau.
Activez la chasse d’eau du WC et épongez l’eau restante dans le
réservoir.
Débranchez le robinet d’arrêt (le cas échéant) et retirez le vieux
réservoir et la cuvette.
Délogez du sol l’anneau de cire existant avec un couteau à mastic.
Remplacez le vielle écrou en T avec un neuf de Ø 5/16″.
ATTENTION : Risque de fuites de gaz nocifs. Si l’installation
du nouveau WC doit être retardée, recouvrez temporairement la
bride du sol avec un chiffon.
Kohler Co. Français-3 1021799-2-B

2. Installez le Système Électrique
DANGER : Risque d’électrocution. Raccordez uniquement à une
prise de terre proprement protégée par un Interrupteur
Disjoncteur de Fuite de Terre (GFCI). Ne pas retirer cosse de
masse ou utilisez un adaptateur de mise à la terre.
Un Électricien licencié doit raccorder l’installation à une prise de
terre, protégée par un Disjoncteur de Fuite de Terre de Classe A.
Le boîtier doit être situé à 6″(15,2 cm) au dessus de la ligne du
sol, et 3” (7,6 cm) à droite par rapport à l’axe de la bride du WC..
La longueur du fil électrique du WC est de 3″(91,4 cm) de long.
GFCI-Receptacle Protégé
6" (15,2 cm)
3" (7,6 cm)
Ligne Centrale
1021799-2-B Français-4 Kohler Co.

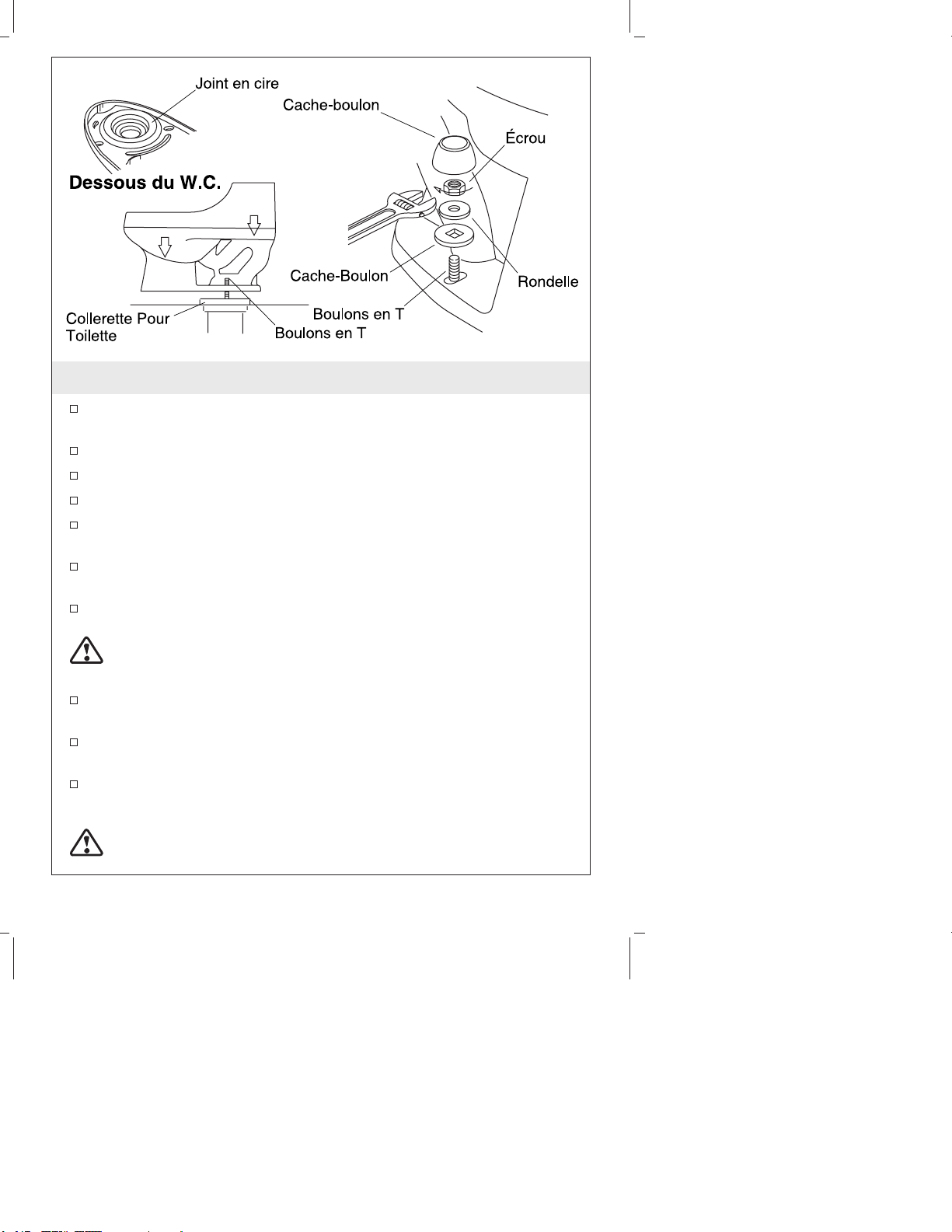

3. Installez le Nouveau WC
Installez ou déplacez les robinets d’arrêt et les sorties au besoin et
selon le plan du raccordement.
Installez le robinet d’arrêt.
Reportez le numéro du modèle dans le Guide du Propriétaire.
Posez le WC sur son côté sur une surface molle.
Placez sur la partie inférieure du WC, en appuyant fermement
sur un nouvel anneau de cire autour de la sortie du WC.
Enlevez le chiffon (le cas échéant) qui a été placé temporairement
sur l’ouverture de la bride de sol.
Alignez et posez le WC sur la bride de sol et sur les boulons à T.
ATTENTION : Risque de fuites extérieures. Ne pas soulever ou
secouer le WC après sa mise en place. Si vous brisez le joint
étanche, vous devrez réinstaller un joint de cire.
Appliquez une pression avec tout votre poids sur le rebord du
siège pour bien poser le joint.
Placez les capuchons en plastic sur les boulons à T dans la
position ″Haut″comme indiqué.
Assemblez les rondelles et écrous métalliques sur capuchons en
plastic des boulons à T.
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fendre la porcelaine vitrifiée.
Kohler Co. Français-5 1021799-2-B

Installez le Nouveau WC (cont.)
Serrez soigneusement les écrous.
REMARQUE : Assurez-vous que le WC soit de niveau pour un bon
fonctionnement
ATTENTION : Risque d’endommagement du produit. Protégez
la porcelaine vitrifiée contre les coups de scie possibles, lorsque
vous couperez l’excédent de longueur des boulon à T.
Si la projection des boulons à T excède 1/4″(6 mm), coupez en
l’excédent.
Installez les bouchons sur les boulons.
1021799-2-B Français-6 Kohler Co.

4. Complétez l’Installation
Retirez l’Emballage
REMARQUE : Ne pas enlever les sangles de retenu de la pompe.
Retirez et jetez le matériel de protection utilisé pendant le
transport.
Coupez les attaches qui retiennent la pompe au mur du WC.
Jetez les attaches.
Si la pompe a bougé pendant le transport ou l’installation,
vérifiez qu’elle ne touche pas les parois latérales ou arrières du
WC.
Complétez les Connections
Raccordez la valve d’arrêt au tuyau d’arrivée du réservoir du
WC.
Ouvrez la valve d’arrêt lentement et vérifiez s’il y a des fuites. Si
les raccords ont été proprement assemblés, un petit serrage
supplémentaire devrait stopper toutes fuites.
Installez l’abattant du siège conformément à la notice du
fabricant.
Branchez le câble du WC à un Disjoncteur de Fuite de Terre de
Classe A (GFCI).
Kohler Co. Français-7 1021799-2-B

Complétez l’Installation (cont.)
Réglez le niveau d’eau du réservoir en fonction de son repère, en
tournant la tige filetée vers la droite pour augmenter le niveau,
ou vers la gauche pour l’abaisser.
Remettre en place soigneusement le couvercle du réservoir.
1021799-2-B Français-8 Kohler Co.

5. Confirmez l’Opération
Vidangez le WC plusieurs fois et vérifiez les connections de
toutes fuites.
REMARQUE : Ce WC est équipé avec un système de double
vidange. Une vidange à capacité plus forte est utilisé pour une eau
très lourde. La vidange plus courte est utilisée pour une eau moins
lourde. Vérifiez le bon fonctionnement de chaque chasse.
Vérifiez périodiquement s’il y a des fuites, et ceci plusieurs jours
après votre installation.
Kohler Co. Français-9 1021799-2-B

Guía de Instalación
Inodoro de una pieza

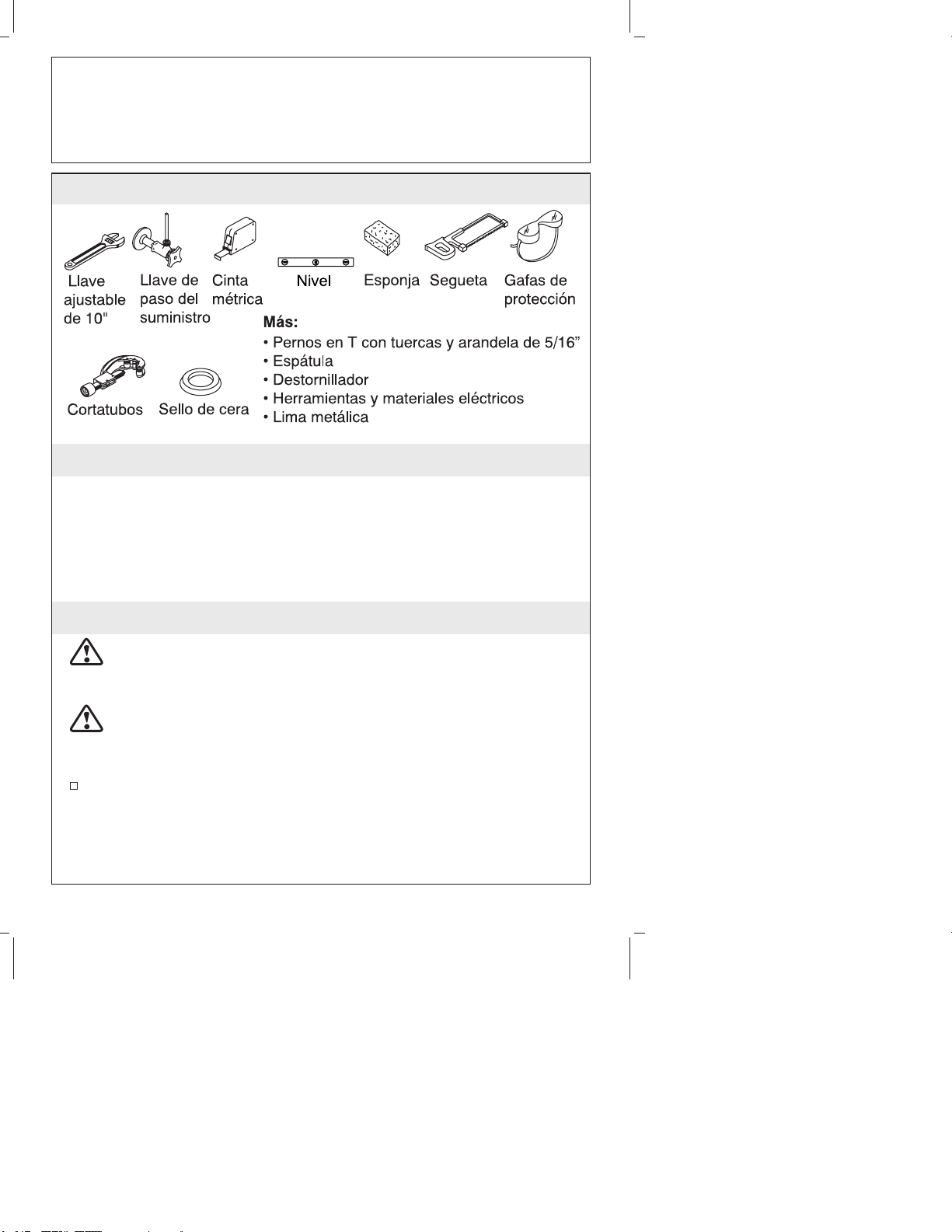

Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vitrificada
puede romperse o astillarse si el producto se trata sin cuidado.
PELIGRO: Riesgo de descarga eléctrica. Enchufe a un
tomacorriente correctamente conectado a tierra, protegido con un
interruptor de circuito accionado por corriente de pérdida a
tierra (GFCI).
La instalación requiere un circuito dedicado de 120 VCA, 15 A, 60
Hz (protegido por un interruptor de circuito de Clase A).
AVISO: El Código Eléctrico Canadiense exige que se instalen los
tomacorrientes en los cuartos de baño a un metro de la bañera o
ducha como mínimo, si es práctico, pero en ningún caso a menos de
Kohler Co. Español-1 1021799-2-B

Antes de comenzar (cont.)
500 mm. Si la instalación se realiza en Canadá, instale la unidad
conforme al Código Eléctrico Canadiense, Parte 1º.
Cumpla con todos los códigos locales de plomería y de
construcción.
Revise atentamente el nuevo inodoro para ver si está dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
existente, instale una antes de montar el nuevo inodoro.
Kohler Co. Español-2 1021799-2-B

1. Desmonte el inodoro existente
Cierre el suministro principal del agua.
Accione la descarga del inodoro y luego desaloje el agua restante
en el tanque con una esponja.
Desconecte la llave de paso (de estar presente) y desmonte la taza
y el tanque existentes.
Utilice una espátula para retirar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.
1021799-2-B Español-3 Kohler Co.
