Kohler K-3506 Assembly instructions

Homeowners Guide
One-Piece Top-Trip Toilet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3506, K-14261
1047903-5-E

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Care and Cleaning
WARNING: Risk of property or product damage. Do not use
in-tank cleaners in your toilet. Products containing chlorine
(calcium hypochlorite) can seriously damage fittings in the
tank. This damage can cause leakage and property damage.
Kohler Co. shall not be responsible or liable for any tank fitting
damage caused by the use of cleaners containing chlorine (calcium
hypochlorite).
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
1047903-5-E 2 Kohler Co.

Care and Cleaning (cont.)
•For Artist Edition Toilets: Gold and Platinum used on decorative
products are like fine jewelry. Use only warm water to clean, and
dry with a soft cloth.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
Kohler Co. 3 1047903-5-E

Adjust the Water Level
Adjust the tank water level to the marked waterline.
Rotate the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level as needed.
Periodically check for leaks for several days following the
installation.
One-Year Limited Warranty
For the USA and Canada Only
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
Waterline
Adjusting the Water Level
Threaded Rod
1047903-5-E 4 Kohler Co.

One-Year Limited Warranty (cont.)
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
Troubleshooting Guide
NOTE: This troubleshooting guide is for general aid only. For
warranty service, contact your dealer or wholesale distributor.
Symptoms Recommended Action
1. Poor flush. A. Adjust the tank water level to match the
waterline.
B. Fully open the water supply shut-off valve.
C. Clear obstructions from the trapway, jet, or bowl
rim holes.
D. Clear obstructions from the waste line.
2. No flush. A. Reconnect the flapper chain to the trip lever or
flush valve.
B. Adjust the flapper chain assembly to remove
excessive slack.
3. The fill
valve turns
on/off by
itself
without the
toilet being
flushed, or
it runs,
allowing
water to
enter the
tank.
A. Adjust the flapper chain for proper slack so the
flapper closes.
B. Clean or replace the flapper if it is worn, dirty, or
misaligned with the opening.
C. Clean the area around the opening to allow the
flapper to seal.
D. Adjust the tank water level if it is too high.
E. Replace the fill valve if the valve float sinks.
Kohler Co. 5 1047903-5-E

Troubleshooting Guide (cont.)
Symptoms Recommended Action
4. Long tank
fill cycle. A. Fully open the water supply shut-off valve.
B. Clean the valve inlet, valve head, or supply line.
Flush the lines.
5. Noisy tank
fill cycle. A. Partially close the water supply shut-off valve if the water pressure to the toilet is too high. Check
the toilet performance following any such
adjustment.
B. Remove dirt or obstructions from the valve head.
Flush the lines.
1047903-5-E 6 Kohler Co.

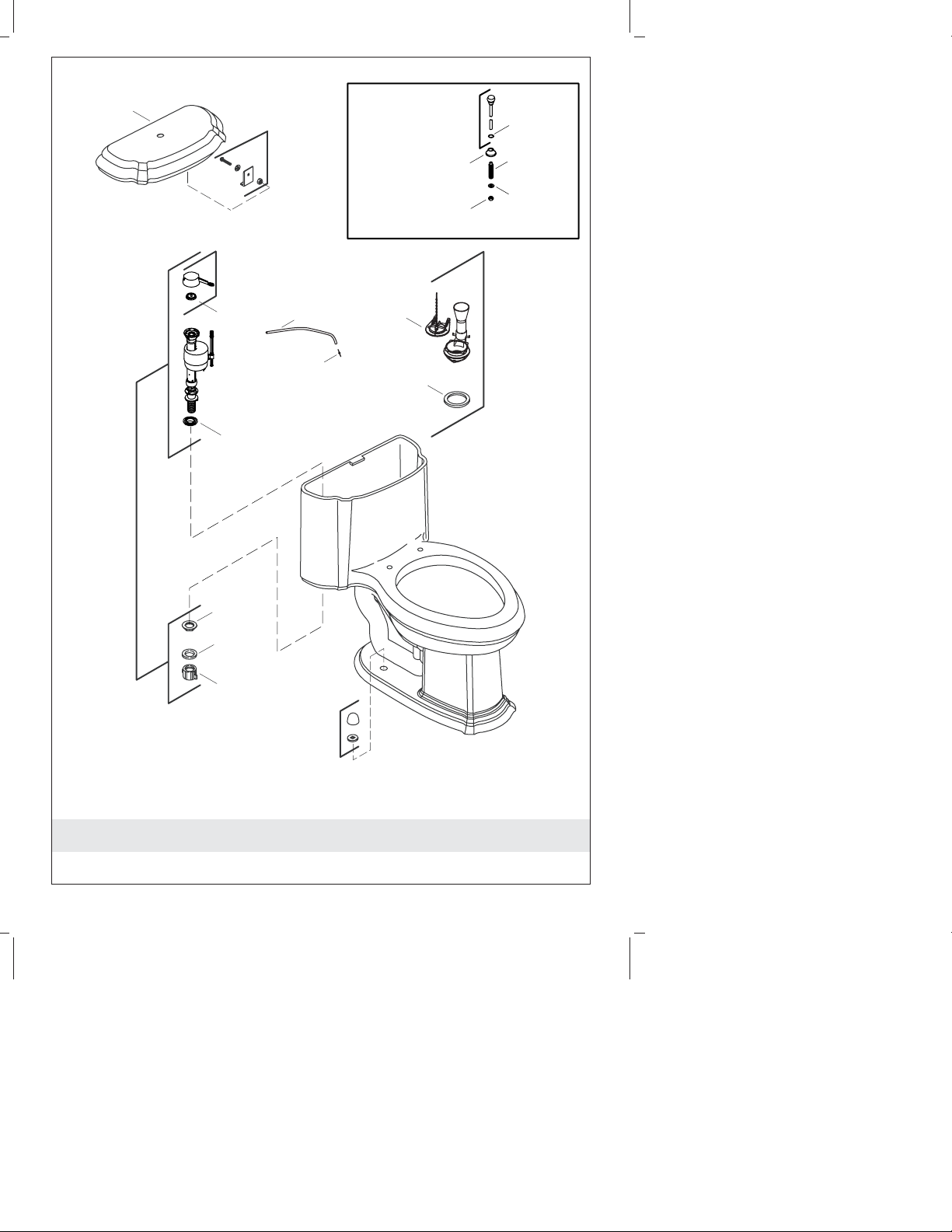

Service Parts
1057941
Locknut
42398
Washer
42397
Nut
1057940
Cap
83143
Seal
85307
Washer
51261
Clip
51284
Hose 1060862
Flush Valve
83996
Gasket
1060740
Flapper
1059496
Fill Valve
**Finish/color code must be specified when ordering.
1013092**
Bolt Caps (2 ea.)
89809**
Tank Cover
84520
Tank Lid Clip
50866
Nut
83809
O-Ring
83362**
Flange
83845**
Handle
51387
Washer
83725**
Trip Lever
83728
Sleeve
Kohler Co. 7 1047903-5-E

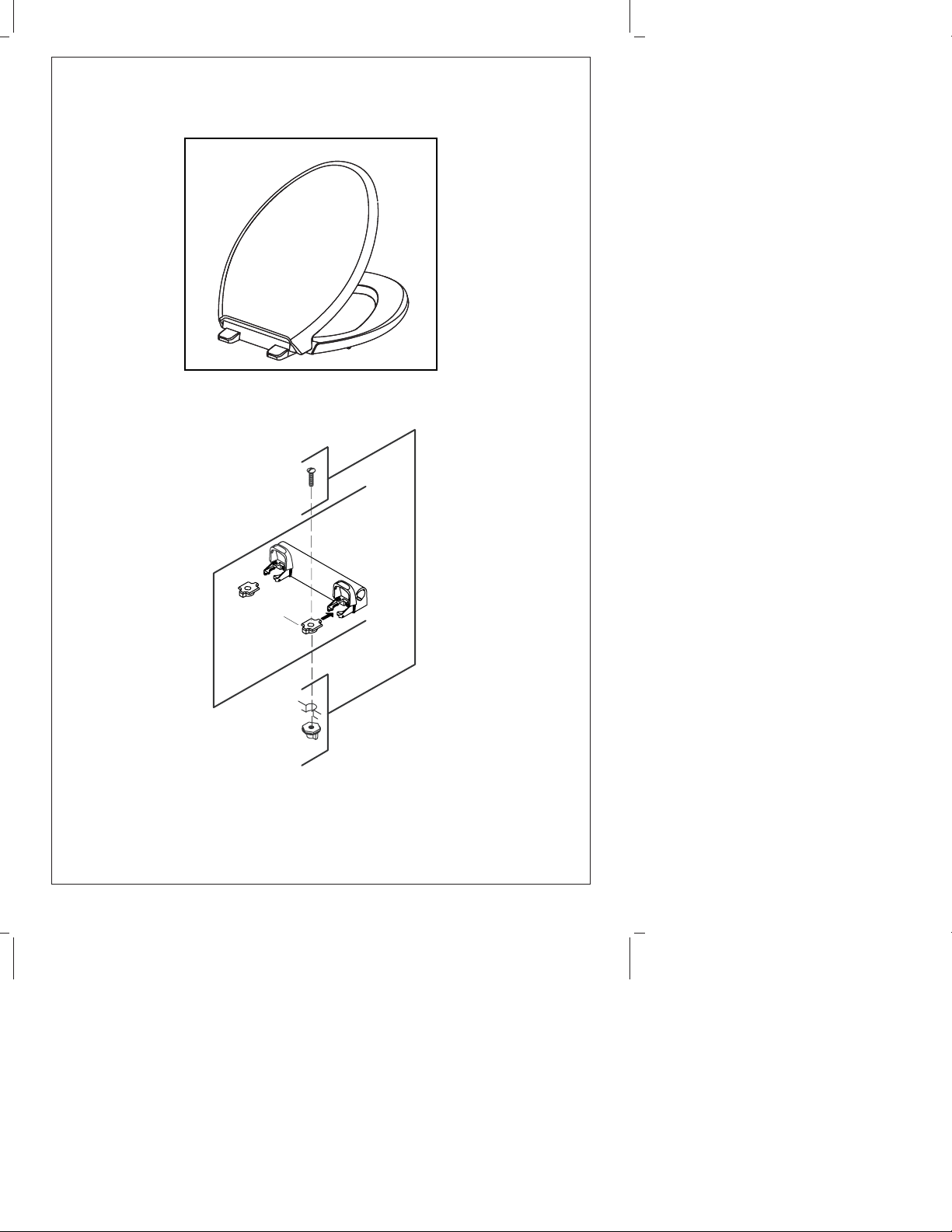

**Finish/color code must be specified when ordering.
1062810**
Toilet Seat
1042684
Hardware
(2 ea.)
1046441**
Hinge
1035809
Hinge
Mount
1047903-5-E 8 Kohler Co.

Guide du propriétaire
W.C. mono-pièce à déclenchement supérieur
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plaît quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Entretien et nettoyage
AVERTISSEMENT : Risque d’endommagent du produit. Ne
pas utiliser des détergents conçus pour le réservoir dans le
W.C. Les produits qui contiennent du chlore (hypochlorite de
calcium) peuvent causer des dommages graves aux
composants internes du réservoir. Ceci peut créer des fuites et
des dommages matériels.
Kohler Co. décline toute responsabilité quant à tout endommagement
des composants internes du réservoir causé par l’utilisation de
nettoyants qui contiennent du chlore (hypochlorite de calcium).
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
Kohler Co. Français-1 1047903-5-E

Entretien et nettoyage (cont.)
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•Pour les W.C. Artist Editions: L’or et le platine utilisés dans les
produits décoratifs sont d’une qualité digne de bijouterie fine.
N’utiliser que de l’eau chaude pour nettoyer, et essuyer avec un
chiffon doux.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
1047903-5-E Français-2 Kohler Co.

Régler le niveau d’eau
Régler le niveau d’eau du réservoir au niveau de la ligne d’eau
marquée.
Pivoter la tige filetée vers la droite pour augmenter le niveau de
l’eau ou vers la gauche pour le diminuer selon le besoin.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Garantie limitée d’un an
Pour les É.U. et le Canada uniquement
Les produits de plomberie KOHLER
®
sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants en réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
Ligne d'eau
Régler le niveau d'eau
Tige filetée
Kohler Co. Français-3 1047903-5-E

Garantie limitée d’un an (cont.)
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Guide de dépannage
REMARQUE : Ce guide de dépannage est seulement destiné à une
aide générale. Pour une réparation sous garantie, contacter le
vendeur ou distributeur.
Symptômes Action recommandée
1. Faible chasse. A. Réger le niveau d’eau du réservoir au niveau
du repère.
B. Ouvrir complètement la valve d’arrêt
d’alimentation.
C. Dégager toutes obstructions du siphon, du jet
ou des trous du rebord de la cuvette.
D. Dégager le tuyau d’évacuation ou d’aération.
2. Pas de chasse. A. Raccorder la chaîne du clapet au levier de
déclenchement ou à la valve de chasse.
B. Régler l’assemblage de la chaîne du clapet
pour éliminer tout jeu excessif.
3. La valve de
remplissage
s’active/s’arrête
sans que l’on ne
déclenche la
chasse du W.C.,
permettant à
l’eau d’entrer
dans le
réservoir.
A. Ajuster la chaîne du flotteur pour un jeu mou
et de façon à ce que celui-ci ne soit pas retenu
hors de son siège.
1047903-5-E Français-4 Kohler Co.

Guide de dépannage (cont.)
Symptômes Action recommandée
B. Nettoyer ou remplacer le flotteur s’il est usé,
sale ou mal aligné contre le siège de la valve
de chasse; ou si celle-ci est endommagée.
Remplacer le joint de la valve de chasse ou la
valve de chasse.
C. Nettoyer le siège de la valve de
remplissage/siège des débris, ou remplacer
l’ensemble rondelle piston/siège.
D. Remplacer la valve de remplissage si le
flotteur de la valve coule.
E. Régler le niveau d’eau du réservoir s’il est
trop élevé.
4. Cycle de
remplissage
long du
réservoir.
A. Ouvrir complètement la valve d’arrêt
d’alimentation.
B. Nettoyer l’entrée de la valve, la tête de la
valve, ou la ligne d’alimentation. Purger les
lignes.
5. Cycle de
remplissage du
réservoir
bruyant.
A. Couper partiellement l’alimentation de la
valve d’arrêt si la pression d’eau au W.C. est
trop élevée. Vérifier la performance du W.C.
après un tel réglage.
B. Retirer toutes les saletés ou obstructions de la
tête de la valve. Purger les lignes.
Kohler Co. Français-5 1047903-5-E

Pièces de rechange
1057941
Contre-écrou
42398
Rondelle
42397
Écrou
1057940
Capuchon
83143
Joint
85307
Rondelle
51261
Clip
51284
Tuyau 1060862
Valve de chasse
83996
Joint
1060740
Clapet
1059496
Valve de
remplissage
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1013092**
Cache-boulons
(2 ch.)
89809**
Couvercle du
réservoir
84520
Clip du
couvercle du
réservoir
50866
Écrou
83809
Joint torique
83362**
Bride
83845**
Poignée
51387
Rondelle
83725**
Levier de
déclenchement
83728
Manchon
1047903-5-E Français-6 Kohler Co.

**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1062810**
Siège du W.C.
1042684
Boulonnerie
(2 ch.)
1046441**
Charnière
1035809
Montage
de charnière
Kohler Co. Français-7 1047903-5-E

Guía de instalación
Inodoro de una pieza con tirador en la tapa
del tanque
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos de The Bold Look of Kohler.
La artesanía de Kohler le ofrece una rara combinación de rendimiento
comprobado y agraciada elegancia capaces de satisfacer sus exigencias
durante muchos años. La fiabilidad y belleza de su producto Kohler
sobrepasarán sus mayores expectativas. En Kohler, nos sentimos
orgullosos de nuestros productos y sabemos que usted también lo
estará.
Dedique unos minutos para leer esta Guía del usuario. Preste especial
atención a las instrucciones de cuidado y limpieza.
Toda la información contenida en este manual está basada en la
información más reciente disponible al momento de su publicación. En
Kohler, nos esforzamos constantemente por mejorar la calidad de
nuestros productos. Por lo tanto, Kohler se reserva el derecho de
efectuar cambios en las características del producto, embalaje o
disponibilidad en cualquier momento, sin previo aviso.
Cuidado y limpieza
ADVERTENCIA: Riesgo de daños al productooala
propiedad. No utilice productos para limpiar el inodoro que
se coloquen dentro del tanque. Los productos que contienen
cloro (hipoclorito de calcio) pueden dañar las piezas del
tanque. Este daño puede causar fugas y daños a la
propiedad.
Kohler Co. no se hará responsable de daños a las conexiones del
tanque causados por el uso de limpiadores que contengan cloro
(hipoclorito de calcio).
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
Kohler Co. Español-1 1047903-5-E

Cuidado y limpieza (cont.)
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•Para los inodoros Artist Editions: El oro y platino empleados en
los productos decorativos son como joyas. Utilice sólo agua tibia
para limpiar y seque con un paño suave.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Kohler Co. Español-2 1047903-5-E

Ajuste el nivel de agua
Ajuste el nivel de agua en el tanque para que sea igual a la línea
de agua marcada.
Gire la varilla roscada a la derecha para subir el nivel de agua o a
la izquierda para bajarlo según sea necesario.
Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Garantía limitada de un año
Sólo para los Estados Unidos y Canadá
Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del
tanque anulará la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044,
Línea de agua
Ajuste del nivel de agua
Varilla roscada
1047903-5-E Español-3 Kohler Co.

Garantía limitada de un año (cont.)
USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. y/o el vendedor no se hacen responsables por
concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de
daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía le otorga ciertos derechos legales específicos. Además, usted
puede tener otros derechos que varían de estado a estado y provincia a
provincia.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
Guía para resolver problemas
NOTA: Esta guía para resolver problemas está diseñada únicamente
como ayuda general. Para obtener servicio cubierto por la garantía,
póngase en contacto con el vendedor o el distribuidor mayorista.
Síntomas Acción recomendada
1. Descarga
deficiente. A. Ajuste el nivel de agua en el tanque para que sea igual a la línea de agua.
B. Abra completamente la llave de paso del
suministro de agua.
C. Elimine las obstrucciones de la boca de sifón, del
jet o de los orificios del reborde de la taza.
D. Elimine las obstrucciones de la línea del desagüe.
2. El inodoro
no
descarga.
A. Vuelva a conectar la cadena de la aleta de
descarga a la palancaoalaválvula de descarga.
B. Ajuste el montaje de la cadena de la aleta de
descarga para eliminar la holgura.
Kohler Co. Español-4 1047903-5-E

Guía para resolver problemas (cont.)
Síntomas Acción recomendada
3. La válvula
de llenado
se acciona
por sí sola
sin que se
haya
activado la
descarga
del
inodoro, o
funciona
permitiendo
que el agua
entre en el
tanque.
A. Ajuste a la holgura correcta la cadena de la aleta
de descarga para que la aleta cierre.
B. Limpie o reemplace la aleta de descarga si está
deteriorada, sucia o no se alinea con la abertura.
C. Limpie el área alrededor de la abertura para que
la aleta de descarga selle.
D. Ajuste el nivel del agua en el tanque si es
demasiado alto.
E. Reemplace la válvula de llenado si el flotador se
hunde.
4. El ciclo de
llenado del
inodoro es
largo.
A. Abra completamente la llave de paso del
suministro de agua.
B. Limpie la entrada de la válvula, la cabeza de la
válvula o la tubería de suministro. Haga circular
agua por las líneas.
5. El ciclo de
llenado del
tanque es
ruidoso.
A. Cierre parcialmente la llave de paso del
suministro de agua si la presión del agua en el
inodoro es muy alta. Verifique el funcionamiento
del inodoro después de cada ajuste.
B. Elimine la suciedad u obstrucciones de la cabeza
de la válvula. Haga circular agua por las líneas.
1047903-5-E Español-5 Kohler Co.
