Kohler K-3496 User manual

Installation Guide
Toilet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3496
1059076-2-A

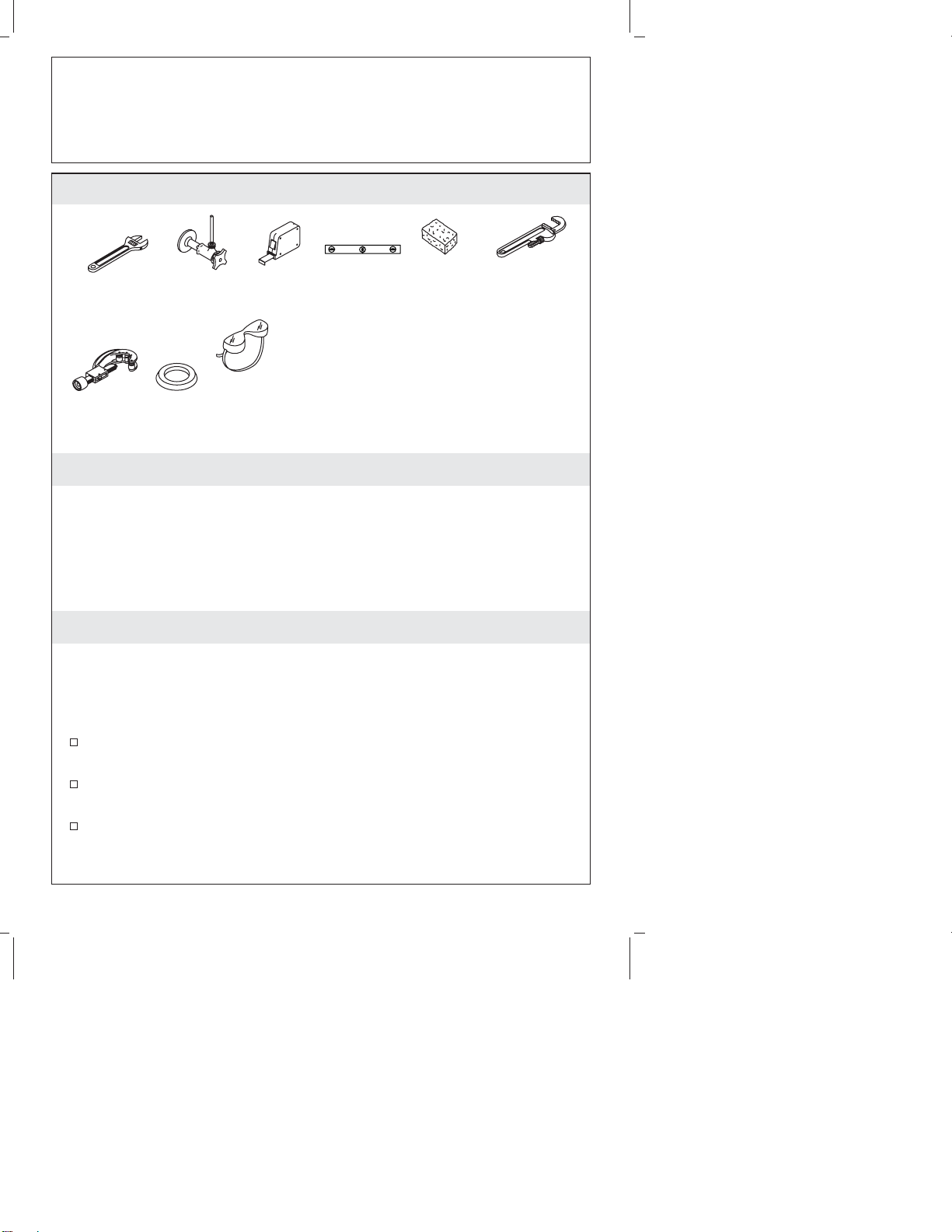

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
IMPORTANT! Risk of product damage. Handle with care. Vitreous
china can break or chip if the bolts and nuts are overtightened, or if
the product is handled carelessly.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
10" Adjustable
Wrench
Supply
Shut-Off
Valve
Tape
Measure Pipe Wrench
Tubing Cutter
Safety
Glasses
Sponge
Level
Plus:
Wax Seal
• 5/16" T-Bolts w/ Nuts and Washers
• Putty Knife
• Metal File
• 1/2" Nut Driver/Socket
• Hacksaw
• Screwdriver
1059076-2-A 2 Kohler Co.

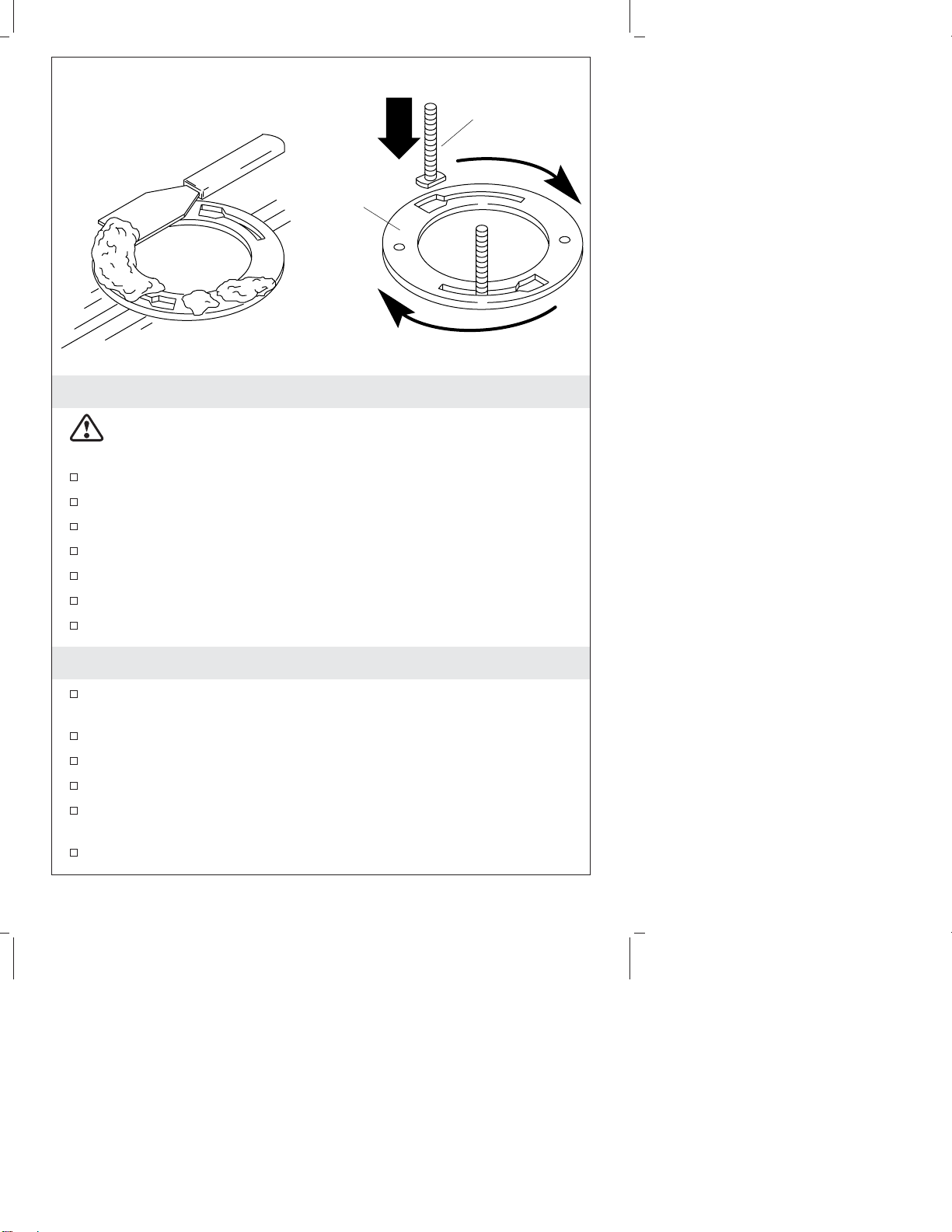

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
2. Install the New Toilet
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Record the model number in the Homeowners Guide.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
T-Bolt
Scrape off the old
wax seal.
Closet
Flange
Kohler Co. 3 1059076-2-A

Install the New Toilet (cont.)
Align and lower the toilet over the flange and T-bolts.
IMPORTANT! Do not lift or rock the bowl after placement. If you
break the watertight seal, you must install a new wax seal.
Apply your full body weight around the toilet to set the seal.
Place the plastic bolt cap bases over the T-bolts in the ″up″
position as marked.
IMPORTANT! Do not overtighten the nut. Overtightening may
cause breakage or chipping of vitreous china.
Carefully tighten the nuts.
IMPORTANT! Risk of product damage. Protect the vitreous china
from exposure to the saw blade when cutting off excess T-bolt
length.
If the T-bolts extend more than 1/4″(6 mm) over the top of the
nuts, cut off the excess.
Attach the bolt caps.
1059076-2-A 4 Kohler Co.

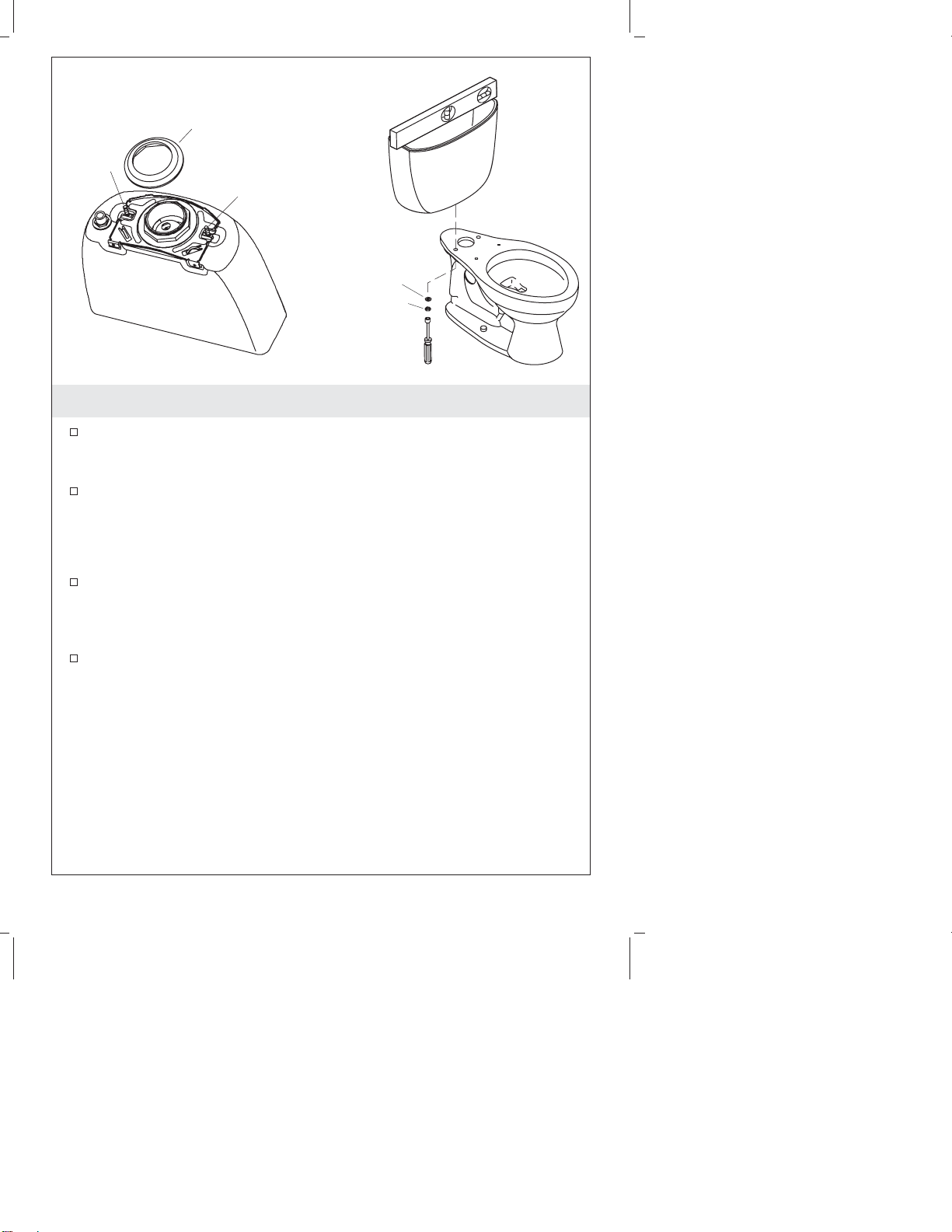

3. Install the Tank
Slide the tank retaining bolts into the bracket attached to the
bottom of the tank. The bracket is shipped in place. Install the
tank-to-bowl gasket.
Position the tank on the bowl by centering the gasket on the bowl
inlet.
IMPORTANT! Risk of product damage. Overtightening may cause
breakage or chipping of the vitreous china.
Assemble the washers and nuts to the tank bolts. Alternately
tighten the nuts so the tank is level and the mounting bracket
tabs contact the bowl.
Be sure the nuts are tight enough to achieve a watertight seal. Do
not overtighten.
Bolt
Bolt
Tank to Bowl
Gasket
Washer
Nut
Kohler Co. 5 1059076-2-A

4. Complete the Installation
Install the trip lever if one is not already installed. Follow the
instructions packed with the trip lever.
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.
Adjustments
NOTE: The flush volume may be adjusted to 1.6 gallons (6 L) per
flush or 1.28 gallons (4.8 L) per flush by adjusting the water level in
the tank.
Adjust the water level in the tank to the waterline by squeezing
and sliding the C-clip on the float rod.
•To raise the water level, slide the C-clip up.
•To lower the water level, slide the C-clip down.
Ferrule
Supply Shank
Tubing
Compression
Washer
Compression
Nut
Supply
Shut-Off
Valve
Supply Shut-Off Valve
Connection
Coupling
Nut
Fill Valve
Nut
Seal
Washer
1.28 gpf (4.8 L)
Waterline
C-Clip
1059076-2-A 6 Kohler Co.

Guide d’installation
W.C.
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
IMPORTANT ! Risque d’endommagement du produit. Manipulez
avec précaution. La porcelaine vitrifiée peut casser ou se fragmenter
si les boulons ou écrous sont trop serrés ou si le produit est
manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Inspectez soigneusement le nouveaux WC de tout défaut.
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
10" Clé à
molette Valve d'arrêt
d'alimentation
Mètre
ruban
Coupe tuyau
Lunettes de
protection
Éponge
Niveau à bulle
Et:
Joint en cire • Couteau à mastic
• Lime en fer
• Clé à écrou/douille 1/2"
• Scie à métaux
• Tournevis
Clé à
griffes
• Boulons en T de 5/16" avec
écrous et rondelles
Kohler Co. Français-1 1059076-2-A

1. Retirer le W.C. éxistant
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux boulons en T avec des nouveaux de Ø 5/16″.
2. Installer le nouveau W.C.
Installer ou déplacer l’alimentation et les sorties au besoin pour se
conformer aux dimensions du plan de raccordement.
Installer la valve d’arrêt d’alimentation.
Reporter le numéro du modèle dans le guide du propriétaire.
Poser le W.C. sur une surface molletonnée.
De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Retirer le vieux joint
en cire
Bride de sol
pour W.C.
Boulons en T
1059076-2-A Français-2 Kohler Co.

Installer le nouveau W.C. (cont.)
Aligner et baisser le W.C. sur la bride les boulons en T.
IMPORTANT ! Ne pas soulever ou secouer la cuvette du W.C.
après sa mise en place. Si le joint étanche se casse, en réinstaller un
nouveau en cire.
Appliquer une pression de tout le poids du corps autour du
W.C.pour fixer le joint.
Placer les bases de capuchons en plastique sur les boulons en T
dans la position ″Haut″tel que marqué.
IMPORTANT ! Ne pas trop serrer l’écrou. Le serrage excessif peut
casser ou fragmenter la porcelaine vitrifiée.
Serrer délicatement les écrous.
IMPORTANT ! Risque d’endommagement du produit. Protéger la
porcelaine vitrifiée contre les coups de lame de scie possibles, lors
de la découpe d’excédent de longueur des boulons en T.
Si les boulons en T s’étendent à plus de 1/4″(6 mm) du dessus
des écrous, couper l’excédent.
Installer les bouchons des boulons.
Kohler Co. Français-3 1059076-2-A

3. Installer le réservoir
Glisser les boulons de retenue du réservoir dans le support
attaché au bas de ce dernier. Le support est livré mis en place.
Installer le joint du réservoir à la cuvette.
Positionner le réservoir sur la cuvette tout en centrant le joint sur
l’entrée de la cuvette.
IMPORTANT ! Risque d’endommagement du produit. Le serrage
excessif peut casser ou fendre la porcelaine vitrifiée.
Assembler les rondelles et les écrous sur les boulons du réservoir.
Serrer alternativement les écrous, de manière à ce que le réservoir
soit nivelé et que les languettes de support soient en contact avec
la cuvette.
S’assurer que les écrous soient assez serrés pour réaliser une
bonne étanchéité. Ne pas trop serrer.
Boulon
Boulon
Réservoir au
joint de la
cuvette
Rondelle
Écrou
1059076-2-A Français-4 Kohler Co.

4. Compléter l’installation
Installer le levier de déclenchement s’il ne l’est pas déjà. Suivre
les instructions fournies avec le levier de déclenchement.
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Soigneusement mettre en place le couvercle sur le réservoir.
Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Réglages
REMARQUE : Le volume de la chasse peut être ajusté de 1,6 gallons
(6 L) par vidange ou 1,28 gallons (4,8 L) par vidange en ajustant le
niveau d’eau dans le réservoir.
Ajuster le niveau d’eau du réservoir à la ligne d’eau en
comprimant et en faisant glisser le clip-C sur la tige du flotteur.
Collet
Manche
d'alimentation
Rondelle
d'étanchéité
Tuyauterie
Rondelle à
compression
Écrou à
compression
Valve d'arrêt de
l'alimentation
Connexion de valve d'arrêt
d'alimentation
Écrou de
couplage
Ecrou de
la valve de
remplissage
1,28 gpf (4,8 L)
Ligne
d'eau
Clip-C
Kohler Co. Français-5 1059076-2-A

Compléter l’installation (cont.)
•Pour élever le niveau d’eau, glisser le clip-C vers le haut.
•Pour abaisser le niveau d’eau, glisser le clip-C vers le bas.
1059076-2-A Français-6 Kohler Co.

Guía de instalación
Inodoro
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
¡IMPORTANTE! Riesgo de daños al producto. Maneje el producto
con cuidado. La porcelana vitrificada puede romperse o
despostillarse si los pernos o las tuercas se aprietan demasiado o si
el producto no se maneja con cuidado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Revise atentamente el nuevo inodoro para cerciorarse que no esté
dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
viejo, instale una antes de montar el nuevo inodoro.
Llave ajustable
de 10"
Llave de
paso del
suministro
Cinta para
medir
Llave
para tubos
Cortatubos
Lentes de
seguridad
Esponja
Nivel
Más:
Sello
de cera
• Espátula
• Lima metálica
• Llave para tuercas/dado de 1/2"
• Sierra para metales
• Destornillador
• Pernos en T de 5/16" con tuercas y
arandelas
Kohler Co. Español-1 1059076-2-A

1. Desmonte el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.
Cierre el suministro principal del agua.
Accione la descarga del inodoro.
Con una esponja seque el agua restante del tanque.
Desconecte la llave de paso del suministro, de estar presente.
Desmonte el inodoro viejo.
Utilice una espátula para raspar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
2. Instale el inodoro nuevo
Instale o cambie de lugar los suministros y las salidas según sea
necesario para cumplir con las dimensiones del diagrama de
instalación.
Instale una llave de paso de suministro.
Anote el número del modelo en la Guía del usuario.
Coloque el inodoro sobre una superficie acolchada.
Desde abajo del inodoro, presione firmemente el sello de cera
nuevo alrededor de la salida del inodoro.
Raspe el sello de cera viejo.
Brida de
inodoros
Perno en T
1059076-2-A Español-2 Kohler Co.

Instale el inodoro nuevo (cont.)
Retire el trapo provisional (de haberlo utilizado) del orificio en la
brida del inodoro.
Alinee y coloque el inodoro sobre la brida y los pernos en T.
¡IMPORTANTE! No levante ni columpie la taza después de haberla
colocado. Si el sello hermético se rompe, tendrá que instalar un
nuevo sello de cera.
Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello.
Coloque las bases de los tapapernos plásticos sobre los pernos en
T y en posición marcada hacia arriba ″up″.
¡IMPORTANTE! No apriete demasiado la tuerca. Si se aprieta
demasiado, la porcelana vitrificada puede romperse o despostillarse.
Apriete las tuercas con cuidado.
¡IMPORTANTE! Riesgo de daños al producto. Proteja la porcelana
vitrificada del contacto con la sierra al cortar el excedente de los
pernos en T.
Si los pernos en T sobresalen más de 1/4″(6 mm) por la parte
superior de las tuercas, corte el exceso.
Instale los tapapernos.
Kohler Co. Español-3 1059076-2-A

3. Instale de tanque
Deslice los pernos de retención del tanque por el soporte
montado en la parte inferior del tanque. El soporte se envía ya
montado en su lugar. Instale el empaque del tanque a la taza.
Coloque el tanque sobre la taza centrando el empaque en la
entrada de la taza.
¡IMPORTANTE! Riesgo de daños al producto. Si se aprieta
demasiado, la porcelana vitrificada puede romperse o despostillarse.
Monte las arandelas y tuercas en los pernos del tanque. Apriete
las tuercas alternativamente de manera que el tanque esté
nivelado y las lengüetas del soporte de montaje queden en
contacto con la taza.
Verifique que las tuercas estén lo suficientemente apretadas como
para producir un sello hermético. No apriete demasiado.
Perno
Perno
Empaque
del tanque
a la taza
Arandela
Tuerca
1059076-2-A Español-4 Kohler Co.

4. Termine la instalación
Instale la palanca de descarga, si no se ha instalado. Siga las
instrucciones incluidas con la palanca de descarga.
Conecte la llave de paso al vástago de suministro del inodoro.
Abra la llave de paso lentamente para verificar que no haya
fugas. Si las conexiones se han realizado correctamente, se podrá
detener cualquier fuga de agua con sólo apretar un poco las
tuercas.
Instale el asiento del inodoro según las instrucciones incluidas.
Con cuidado, coloque la tapa en el tanque.
Accione la descarga del inodoro varias veces y verifique no haya
fugas en las conexiones.
Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Ajustes
NOTA: Para poder ajustar el volumen de descarga a 1,6 galones (6
L) por descarga o 1,28 galones (4,8 L) por descarga, ajuste el nivel
de agua en el tanque.
Ajuste el nivel de agua para que sea igual a la línea de agua,
apretando el clip en C y deslizándolo por la varilla del flotador.
•Para subir el nivel del agua, deslice el clip en C hacia arriba.
Casquillo
Vástago de
suministro
Arandela
de sellado
Tubo
Arandela de
compresión
Tuerca de
compresión
Llave de
paso del
suministro
Conexión de la llave de paso
Tuerca de
acoplamiento
Tuerca de
la válvula
de llenado
1,28 gpd (4,8 L)
Línea de
agua
Clip en C
Kohler Co. Español-5 1059076-2-A

Termine la instalación (cont.)
•Para bajar el nivel del agua, deslice el clip en C hacia abajo.
1059076-2-A Español-6 Kohler Co.

1059076-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1059076-2-A
