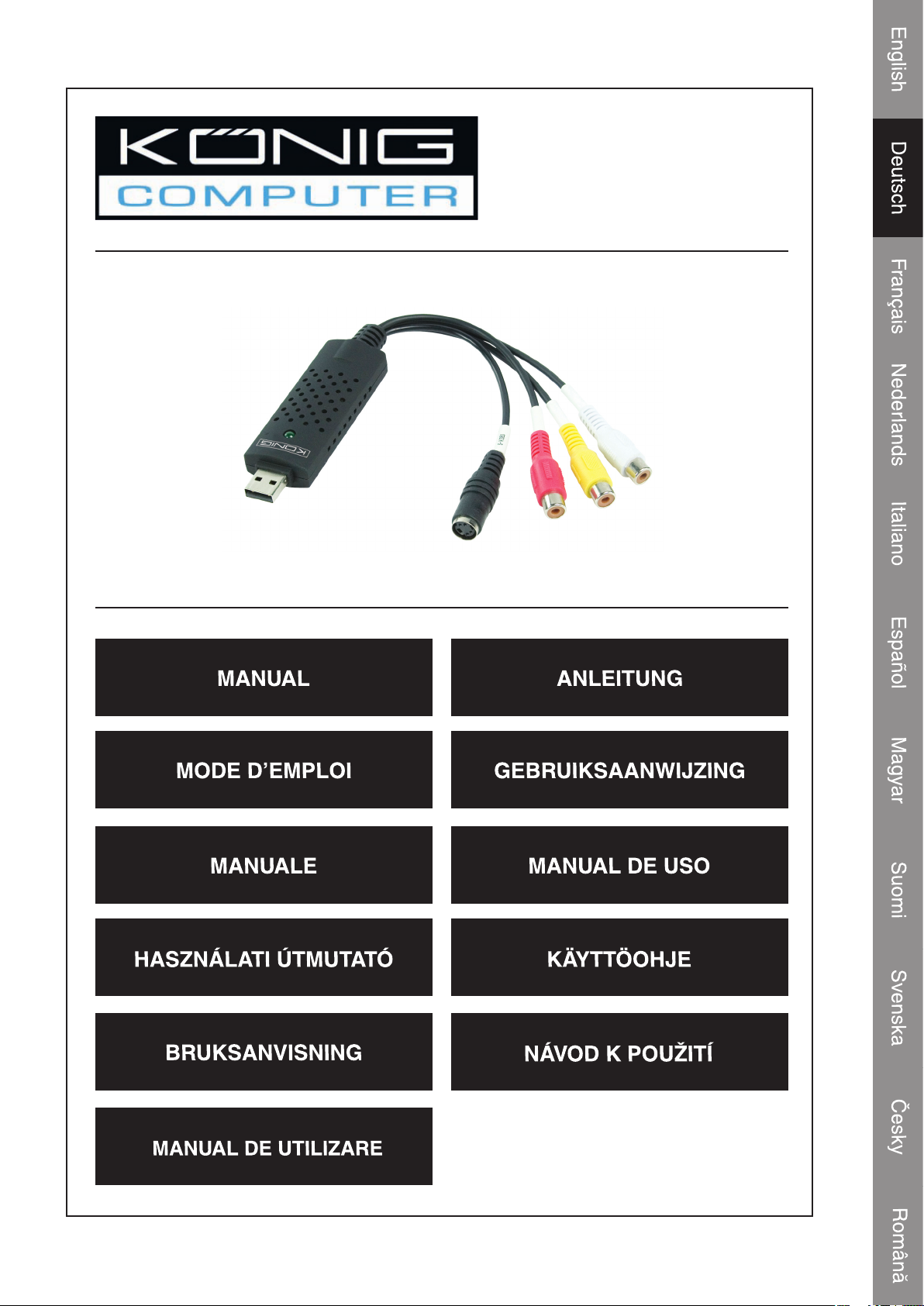

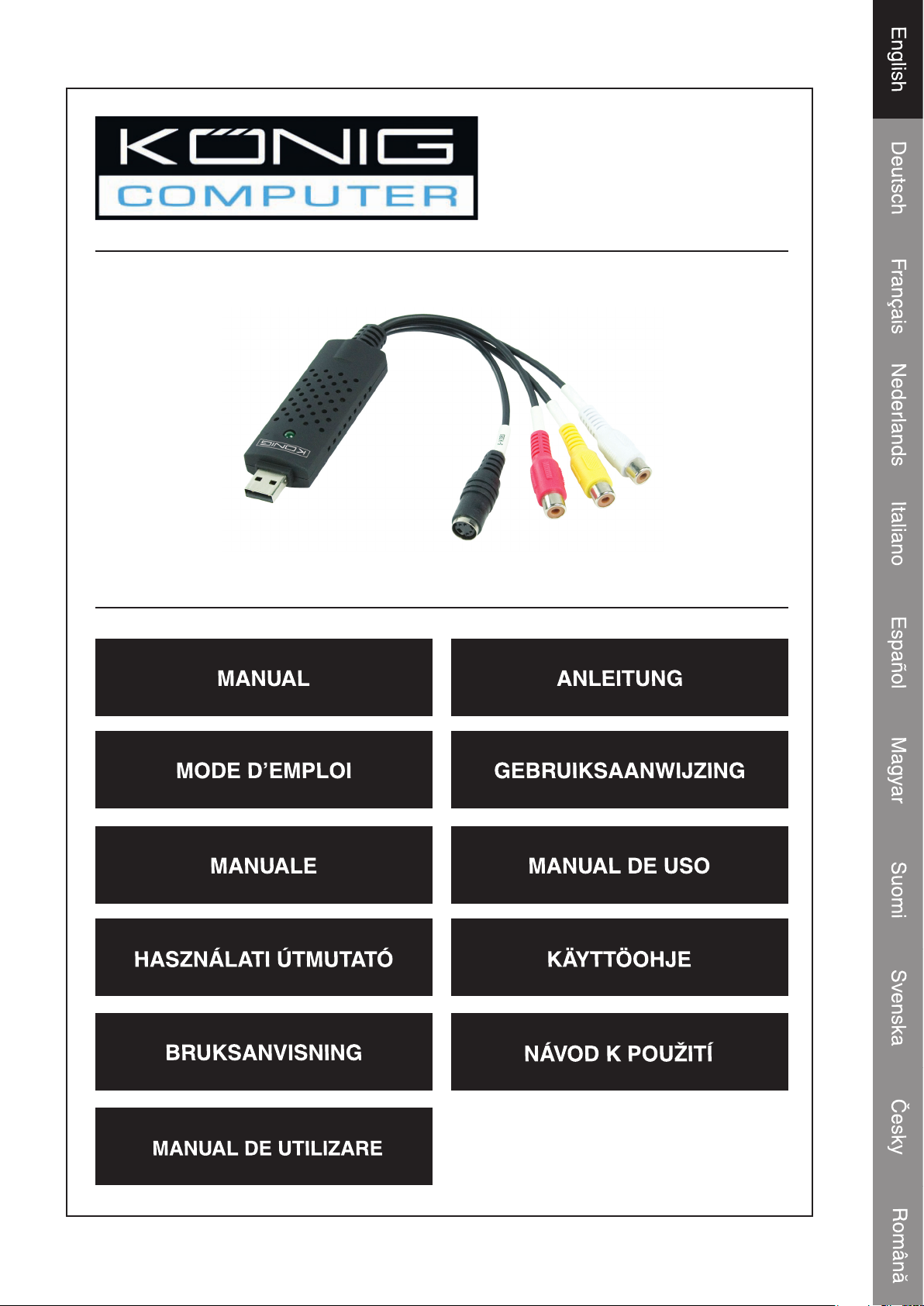

Konig CMP-USBVG5 User manual

CMP-USBVG5
USB2.0 AUDIO/VIDEO
GRABBER

1
Overview
• The USB 2.0 Audio/Video grabber can capture high-quality video and audio files directly via
the USB 2.0 interface. The installation is very simple and external power is unnecessary. The
professional video editing software Ulead Video Studio SE DVD is enclosed with the package.
Video Studio is video-editing software that makes editing your movies as fun as showing them.
Key Features
• Professional video editing software Ulead Video Studio SE DVD
• USB 2.0 interface and no need for external power
• Capture Video & Audio through USB 2.0 interface
• Plug & play and easy to carry
• Support all formats, record in DVD+/-R/RW,DVD+/-VR and DVD-Video.
Specification
• Supports NTSC, PAL
• Video input:1 x RCA composite, 1 x S-Video.
• Audio input: Stereo audio(RCA)
• Dimension (L)88mm X (W)28mm X (H)18mm
• USB bus power
• Supports high quality video resolution
NTSC: 720 x 480@30fps
PAL: 720 x 576@25fps
System Requirements
• USB: Compliant USB 2.0 free port
• Support Windows®2000,XP/Vista
• HD: 600MB of available hard drive space for program installation,
4 Gb+ hard disk space for video capture and editing
• Memory: 256 Mb of RAM
• Display: Windows®-compatible display with at least 1024 x 768
• Sound Card: compatible Windows®-sound card
Hardware Installation
Note: If you have any antivirus software enabled, please disable it during the installation of
the software.
Before you connect the USB 2.0 Audio/Video grabber to your computer for the first time, please
insert the software CD-rom into your CD drive and select “install driver”. After you have installed the
driver you can connect the USB 2.0 Audio/Video grabber.

2

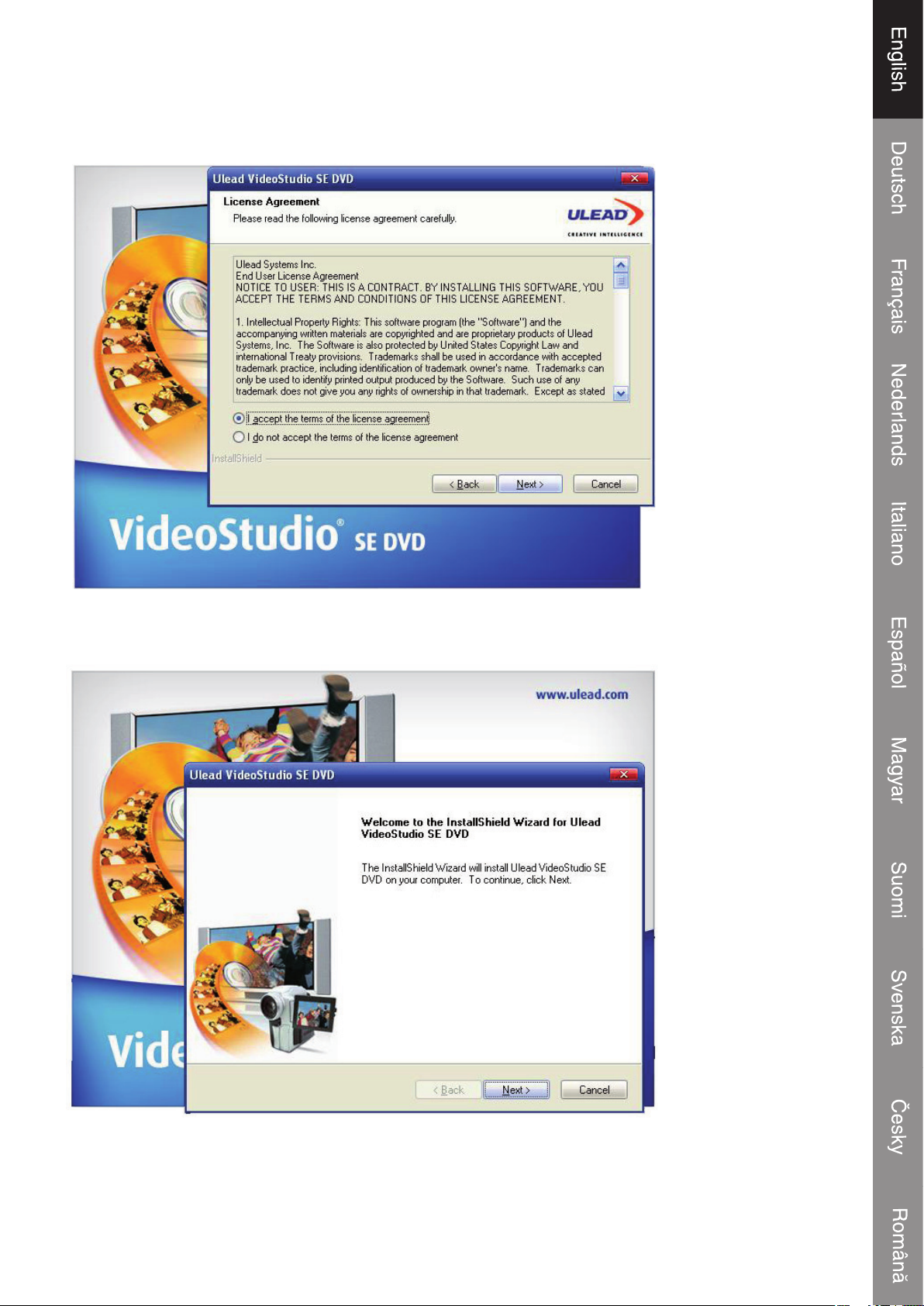

Software Installation
Please insert the “Software CD” into your CD drive, Select your language for the installation and click
”Install Video-Studio 8” and click Next” or/and “Install”.
You need to enter your desired user name, and the serial number which can be found on the driver
cd case.
Click “finish” to complete setup,

3
1. An overview of Ulead Video Studio
Ulead Video Studio is a video editing software that lets users quickly and easily produce their own
home videos. Unlike other software, Ulead Video Studio features an intuitive step-based interface
that helps users get started right away. Once you have completed your video projects you can share
them on tape, e-mail, the web or burn your own high-quality VCDs, SVCDs and DVDs.
2. Installing Ulead Videostudio and drivers
To install Ulead Video Studio and the necessary drivers insert Ulead Video Studio software in the
CD-rom drive and follow the on-screen instructions.
What are these drivers?
QuickTime 6.5 – The video format from Apple for creating and playing back movie files such as
MOV and QT file formats. You should install QuickTime 6.5 or above to be able to use the Auto
Music function in Ulead Video Studio. For more information on Apple QuickTime visit the web site:
http://www.apple.com/qui
SmartSound Quick tracks – This is a plug-in from SmartSound integrated in Ulead Video Studio.
It gives you a library of quality soundtracks that you can add as background music to your movie
projects.
RealPlayer8.0 - This is a software player from RealNetworks for playing Real Video and Real Audio
files from the internet.
For more information, visit their web site at http://www.real.Com/products.
Intel Indeo 5.0 - This is the codec for creating or playing files in QuickTime. You should install Intel
Indeo 5.0 or above to be able to use the style templates in the Ulead Video Studio Movie Wizard.
Acrobat Reader 5.0 - This is Adobe Acrobat Reader and is used for viewing the Ulead Video Studio
electronic manual. It is recommended that you install it unless you have a later version.
Microsoft DirectX - A driver from Microsoft that improves playback performance of video files. It will
be installed automatically when you are installing Ulead Video Studio. For more information, visit
Microsoft’s Web site http://www.Microsoft.com/directx.
Microsoft Windows Media Format - A set of drivers from Microsoft that allows you to create WMV
and other streaming media files. They will be installed automatically when you are installing Ulead
Video Studio. For more information, visit Microsoft’s Web site http://www.microsoft.com/windows/
windowsmedia.

4
3. Program-related information
3.1 Capture:
To check MPEG capture settings click the Options button in the Options Panel and select Video and
Audio Capture Property Settings in the dialog box that opens. Click the Capture tab to view more
MPEG settings click Advanced.
3.2 Edit:
If you want image clips to retain their original size apply Pan & Zoom to the image clips. For each
image clip ,select Pan & Zoom, then click Customize Pan & Zoom and set the Zoom ratio to 100%.
3.3. Effect:
Before applying the Album Flip transition effect to your clips, make sure that your system is updated
with the latest display card driver.
3.4 Share:
To create an MPEG video file or DVD/VCD/SVCD:
Click the create Video File button and select one of the movie Templates from the pop-up menu or
select same as Project Settings to output an MPEG file according to the project settings.
4. DV-related Information
4.1 Turn on the power of your DV camcorder by switching it to either VTR or Camera mode.
4.2. Some DV boards do not support PAL. Please consult your DV board manual for more
information.
4.3. To record or playback your final video through your DV camcorder, you should first be in the Edit
Step or the Share Step. Select a DV AVI clip in the Library, then click Export in the Options Panel
and select DV Recording. Follow the instructions to record or play the clip.
4.4. When scrubbing DV clips on the timeline track, you can press Shift to repaint the Preview window
faster and smoother.
4.5. If your system supports DMA transfer, please enable it.

5
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Name: USB2.0 AUDIO/VIDEO GRABBER COMPATIBLE WITH VISTA™
Model: CMP-USBVG5
Description: USB2.0 AUDIO/VIDEO GRABBER COMPATIBLE WITH VISTA™
Is in conformity with the following standards
EMC: EN55013:2001+A1:2003;
EN55022:1998+A1:2000+A2:2003;
EN55024:1998+A1:2001+A2:2003;
EN55020:2002+A1:2003+A2:2005.
And complies with the requirements of the European Union Directives.
‘s-Hertogenbosch, 21 August 2008
Mrs. J. Gilad
Purchase Director

6
Safety precautions:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage
caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.
Copyright ©

7

CMP-USBVG5
USB2.0 AUDIO/VIDEO-
GRABBER

1
Übersicht
• Der USB 2.0 Audio/Video-Grabber kann Video- und Audiodateien mit hoher Qualität direkt über
die USB 2.0-Schnittstelle aufnehmen. Die Installation ist sehr einfach, und es ist keine externe
Stromversorgung nötig.Die professionelleVideobearbeitungssoftware UleadVideo Studio SE DVD
ist dem Paket beigefügt.Video Studio ist eine Videobearbeitungssoftware, mit der die Bearbeitung
Ihrer Filme genau so viel Spaß macht, wie sie zu zeigen.
Haupteingenschaften
• Professionelle Videobearbeitungssoftware Ulead Video Studio SE DVD
• USB 2.0-Schnittstelle ohne Notwendigkeit einer anderen Stromquelle
• Capture Video & Audio though USB 2.0 Interface
• High Plug-and-Play und leicht zu tragen
• Unterstützt alle Formate: Aufnehmen in DVD+/-R/RW,DVD+/-VR und DVD-Video.
Technische Daten
• Unterstützt NTSC und PAL
• Videoeingang: 1 x Cinch Composite, 1 x S-Video.
• Audioeingang: Stereo-Audio (Cinch)
• Abmessungen: (L) 88 mm X (B) 28 mm X (H) 18 mm
• USB-Bus-Stromversorgung
• Unterstützt Hochqualitäts-Videoauflösung
NTSC: 720 x 480@30 fps
PAL: 720 x 576@25 fps
Systemanforderungen
• USB: Erfüllt USB 2.0 freier Anschluss
• Unterstützt Windows 2000, XP und Vista
• HD: 600 MB freier Festplattenspeicher für Programminstallation
4 GB+ Festplattenspeicher für Videoaufnahme und -bearbeitung
• Speicher: 256 MB RAM
• Display: Windows-kompatibles Display mit mindestens 1024 x 768
• Soundkarte: Windows-kompatible Soundkarte
Hardwareinstallation
Anmerkung: Wenn Sie eine Antivirussoftware aktiviert haben, deaktivieren Sie sie bitte
während der Softwareinstallation.
Bevor Sie den USB 2.0 Audio/Video-Grabber das erste Mal an Ihren Computer anschließen, legen
Sie bitte die CD-ROM mit der Software in das CD-Laufwerk ein. Wählen Sie die Option “Install Driver
(Installieren Sie den Treiber)”, und befolgen Sie die Anweisungen.

2
Softwareinstallation
Legen Sie bitte die Software-CD in Ihr CD-Laufwerk. Wählen Sie Ihre Installationssprache, und
klicken Sie auf ”Install Video-Studio 8” und "Next (Weiter)” und/oder “Install (Installieren)”.
Sie müssen den Benutzernamen und die Seriennummer eingeben (die Seriennummer finden Sie auf
der Hülle der Treiber-CD).
Klicken Sie auf “Finish (Fertig stellen)”, um die Installation zu beenden.

3
1. Ein Überblick über Ulead Video Studio
Ulead Video Studio ist eine Videobearbeitungssoftware, mit der die Benutzer ihre eignen Heimvideos
schnell und einfach herstellen können. Im Gegensatz zu anderer Software zeichnet sich Ulead
Video Studio durch eine intuitive schrittorientierte Schnittstelle aus, die den Benutzern hilft, sofort
loszumachen. Wenn Sie mit Ihren Videoprojekten fertig sind, können Sie sie auf Band, in E-Mails
und im Internet benutzen oder Ihre eignen VCDs, SVCDs und DVDs mit hoher Qualität brennen.
2. Installation von Ulead Videostudio und der Treiber
Um Ulead Videostudio und die erforderlichen Treiber zu installieren, legen Sie die Ulead Video
Studio Software in das CD-ROM-Laufwerk und befolgen die Anweisungen auf dem Bildschirm.
Was sind das für Treiber?
QuickTime 6.5 – Das Videoformat von Apple zur Erzeugung und Wiedergabe von Filmdateien in
Dateiformaten wie MOV und QT. Sie sollten QuickTime 6.5 oder höher installieren, damit Sie die
Auto Music Funktion im Ulead Video Studio nutzen können. Zu weiteren Informationen über Apple
QuickTime besuchen Sie die Webseite: http://www.apple.com/qui
SmartSound Quick Tracks – Das ist ein Plug-in von SmartSound, das in Ulead Video Studio integriert
ist. Damit erhalten Sie eine Bibliothek mit qualitativen Soundtracks, die Sie Ihren Filmprojekten als
Hintergrundmusik hinzufügen können.
RealPlayer8.0 - Das ist ein Software-Player von RealNetworks zur Wiedergabe von Real Video und
Real Audio Dateien aus dem Internet.
Zu weiteren Informationen besuchen Sie bitte ihre Webseite http://www.real.Com/products.
Intel Indeo 5.0 - Das ist der Codec zur Erzeugung und Wiedergabe von Dateien in QuickTime. Sie
sollten Intel Indeo 5.0 oder höher installieren, damit Sie die Stilmuster im Ulead Video Studio Movie
Wizard nutzen können.
Acrobat Reader 5.0 - Das ist der Adobe Acrobat Reader, und er wird benutzt, um sich das elektronische
Handbuch Ulead Video Studio anzusehen. Es ist zu empfehlen, ihn zu installieren, wenn Sie keine
ältere Version haben.
Microsoft DirectX - Ein Treiber von Microsoft, der die Wiedergabeleistung der Videodateien verbessert.
Er wird automatisch installiert, wenn Sie Ulead Video Studio installieren. Zu mehr Informationen
besuchen Sie bitte die Webseite von Microsoft http://www.Microsoft.com/directx.
Microsoft Windows Media Format - Eine Gruppe von Treibern von Microsoft, mit der sie WMV
und andere Streaming Media Dateien erzeugen können. Sie werden automatisch installiert, wenn
Sie Ulead Video Studio installieren. Zu mehr Informationen besuchen Sie bitte die Webseite von
Microsoft http://www.microsoft.com/windows/windowsmedia.

4
3. Programmbezogene Informationen
3.1 Capture (Aufnehmen):
Um die MPEG-Aufnahmeeinstellungen zu überprüfen, klicken Sie auf die Schaltfläche "Options" im
"Options"-Bildschirm und wählen "Video and Audio Capture Property Settings" im Dialogfeld aus,
das sich öffnet. Klicken Sie auf den "Capture"-Tab, und klicken Sie auf "Advanced", um sich mehr
MPEG-Einstellungen anzusehen.
3.2 Edit (Bearbeiten):
Wenn Sie möchten, dass Ihre Bildclips ihre Originalgröße behalten, wenden Sie "Pan & Zoom" auf
sie an. Wählen Sie bei jedem Bildclip "Pan & Zoom", dann klicken Sie auf "Customize Pan & Zoom"
und stellen das Zoomverhältnis auf 100% ein.
3.3. Effekt:
Bevor Sie den "Album Flip"-Übergangseffekt auf Ihre Clips anwenden, überzeugen Sie sich davon,
dass auf Ihrem System der neuste Grafikkartentreiber ist.
3.4 Share (Gemeinsam benutzen):
Um eine MPEG-Videodatei oder DVD/VCD/SVCD zu erzeugen:
Klicken Sie auf die Schaltfläche "Create Video File (Videodatei erzeugen)" und wählen aus dem
Pop-up-Menü eines der Filmmuster, oder wählen Sie dasselbe Muster wie unter "Project Settings
(Projekteinstellungen)", um eine MPEG-Datei nach den Projekteinstellungen auszugeben.
4. DV-bezogene Informationen
4.1 Schalten Sie Ihren DV-Camcorder an, indem Sie auf "VTR" oder "Camera" schalten.
4.2. Einige DV-Boards unterstützen kein PAL. Sehen Sie nach mehr Informationen bitte in Ihrem DV-
Board-Handbuch nach.
4.3. Um Ihr fertiges Video auf dem DV-Camcorder aufzunehmen oder wiederzugeben, sollten Sie
zuerst den Schritt "Edit (Bearbeiten)" oder "Share (Gemeinsam benutzen)" ausführen. Wählen
Sie in der "Library (Bibliothek)" einen DV AVI-Clip, klicken Sie dann im "Options"-Bildschirm auf
"Export" und wählen "DV Recording". Befolgen Sie die Anweisungen, um den Clip aufzunehmen
oder wiederzugeben.
4.4. Wenn DV-Clips auf der Track-Zeitlinie gelöscht werden, können Sie „Shift“ drücken, um das
Vorschaufenster schneller und gleichmäßiger zu erneuern.
4.5. Wenn Ihr System DMA-Übertragung unterstützt, aktivieren Sie sie.

5
KONFORMITÄTSERKLÄRUNG
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Name: USB2.0 AUDIO/VIDEO GRABBER KOMPATIBEL MIT VISTA™
Modell: CMP-USBVG5
Beschreibung: USB2.0 AUDIO/VIDEO GRABBER KOMPATIBEL MIT VISTA™
den folgenden Standards entspricht:
EMV: EN55013:2001+A1:2003;
EN55022:1998+A1:2000+A2:2003;
EN55024:1998+A1:2001+A2:2003;
EN55020:2002+A1:2003+A2:2005.
Und entspricht den Anforderungen der Richtlinien der Europäischen Union.
‘s-Hertogenbosch, 21. August 2008
J. Gilad
Einkaufsleiterin

6
Sicherheitsvorkehrungen:
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Um das Risiko eines elektrischen Schlags zu verringern,
sollte dieses Produkt AUSSCHLIESSLICH von einem
autorisierten Techniker geöffnet werden, wenn eine Wartung
erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem
auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung
kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.
Garantie:
Es wird keine Garantie oder Gewährleistung bei Veränderungen, Modifikationen oder Schäden durch
unsachgemäße Behandlung des Produktes gewährt.
Allgemeines:
Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer
jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten
elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
Copyright ©

7

CMP-USBVG5
APPAREIL DE CAPTURE
AUDIO/VIDEO USB2.0

1
Présentation
• L'appareil de capture audio/vidéo USB 2.0 peut capturer des fichiers vidéo et audio de qualité
supérieure directement via l'interface USB 2.0.L'installation est très simple et l'alimentation externe
n'est pas nécessaire. Le logiciel de montage vidéo professionnel Ulead Video Studio SE DVD est
inclus dans l'emballage. Le Video Studio est un logiciel de montage vidéo qui rend le montage de
vos films aussi agréable que leur projection.
Principales caractéristiques
• Logiciel de montage vidéo professionnel Ulead Video Studio SE DVD
• Interface USB 2.0 et aucune alimentation nécessaire
• Capture Vidéo & Audio à travers l'interface USB 2.0
• Prêt à l'emploi (plug & play) et facile à transporter
• Compatible avec tous les formats: enregistre en DVD+/-R/RW,DVD+/-VR et DVD-Video.
CARACTERISTIQUES TECHNIQUES
• Compatible NTSC, PAL
• Entrée vidéo:1 x RCA composite, 1 x S-Video.
• Entrée audio :Stéréo audio(RCA)
• Dimensions (L)88mm X (L)28mm X (H)18mm
• USB bus power
• Supporte une résolution vidéo de qualité supérieure
NTSC : 720 x 480@30fps
PAL : 720 x 576@25fps
Système requis
• USB: 2 ports USB libres
• Compatible avec Windows 2000,XP/Vista
• HD:600Mo d'espace libre nécessaire pour l'installation du logiciel,
4Go+ espace sur le disque dur pour la capture et le montage vidéo
• Mémoire:256Mo de RAM
• Affichage: Affichage compatible avec Windows avec au moins 1024 x 768
• Carte son: carte son compatible avec Windows
Installation du matériel
Note : Si votre antivirus est actif, veuillez le désactiver pendant l'installation du matériel.
Avant la connexion initiale du capteur Audio/Vidéo USB 2.0 sur votre ordinateur, insérez le CD-ROM
du logiciel dans votre lecteur CD. Sélectionnez l'option “Installer le pilote” et suivez les instructions

2
Installation du logiciel
Insérez le “CD du logiciel” dans votre lecteur CD, sélectionnez votre langue d'installation et cliquez
sur ”Installer le Video-Studio 8” et cliquez sur Suivant” et/ou “Installer”.
Vous devez entrer le nom utilisateur et le numéro de série (vous pouvez le numéro de série du pilote
dans l'emballage du CD du pilote).
Cliquez sur “Terminer” pour achever la configuration,

3
1. Un aperçu du Ulead Video Studio
Le Ulead Video Studio est un logiciel de montage vidéo qui permet aux utilisateurs de produire
rapidement et facilement leurs propres vidéos. A la différence des autres logiciels, Ulead Video Studio
présente une interface intuitive à chaque étape qui aide les utilisateurs à s'en servir immédiatement.
Une fois que vous avez achevé vos projets de film, vous pouvez les partager sur cassette, par
courriel, en ligne ou graver vos VCD, SVCD et DVD de qualité supérieure.
2. Installation de Ulead Videostudio et des pilotes
Pour installer Ulead Videostudio et les pilotes nécessaires, insérez le logiciel Ulead Video Studio
dans le lecteur CDROM et suivez les instructions à l'écran.
Quels sont ces pilotes?
QuickTime 6.5 – Le format vidéo de Apple pour la créer et jouer des films tels que des fichiers au
format MOV et QT.Vous devez installer QuickTime 6.5 ou une version supérieure pour pouvoir utiliser
la fonction Auto Music dans Ulead Video Studio. Pour plus d'informations sur Apple QuickTime,
visitez le site web: http://www.apple.com/qui
SmartSound Quick Tracks – Il s'agit d'un plug-in intégré à SmartSound dans Ulead Video Studio. Il
vous donne une bibliothèque de morceaux de qualité que vous pouvez ajouter comme musique de
fond à vos projets de film.
RealPlayer8.0 - Il s'agit d'un lecteur conçu par RealNetworks pour jouer des fichiers Real Video et
Real Audio à partir d'Avancée.
Pour plus d'informations, visitez leur site à l'adresse http://www.real.Com/products.
Intel Indeo 5.0 - Ce codec permet de créer ou de jouer des fichiers QuickTime. Vous devez installer
Intel Indeo 5.0 ou une version supérieure pour pouvoir utiliser les modèles de l'assistant Movie
Wizard de Ulead Video Studio.
Acrobat Reader 5.0 - Il s'agit d'Adobe Acrobat Reader et il permet de visionner le manuel électronique
Ulead Video Studio. Il est recommandé de l'installer sauf si vous avez une version antérieure.
Microsoft DirectX - Un pilote de Microsoft qui améliore la performance de lecture de vos fichiers vidéo.
Il est automatiquement installé lorsque vous installez Ulead Video Studio. Pour plus d'informations,
visitez le site web de Microsoft http://www.Microsoft.com/directx.
Microsoft Windows Media Format - Un ensemble de pilotes de Microsoft qui vous permet de créer
des fichiers WMV et autres fichiers multimédia en continu. Ils sont automatiquement installés
lorsque vous installez Ulead Video Studio. Pour plus d'informations, visitez le site web de Microsoft
http://www.microsoft.com/windows/windowsmedia.
