Konig KN-HDMICON26 User manual

20-03-2012
KN-HDMICON26
MANUAL (p. 2)
HDMI® to VGA Converter
ANLEITUNG (S. 3)
HDMI®-auf-VGA-Konverter
MODE D’EMPLOI (p. 5)
Convertisseur HDMI® vers VGA
GEBRUIKSAANWIJZING (p. 7)
HDMI® naar VGA Omzetter
MANUALE (p. 9)
Convertitore da HDMI® a VGA
MANUAL DE USO (p. 11)
Convertidor HDMI® a VGA
HASZNÁLATI ÚTMUTATÓ (o. 13.)
HDMI® - VGA átalakító
KÄYTTÖOHJE (s. 15)
HDMI®–VGA-muunnin
BRUKSANVISNING (s. 17)
HDMI® till VGA omvandlare
NÁVOD K POUŽITÍ (s. 19)
HDMI® na VGA konvertor
MANUAL DE UTILIZARE (p. 21)
Convertor VGA în HDMI®
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ(σελ. 22)
Μετατροπέας HDMI® σε VGA
BRUGERVEJLEDNING (s. 24)
HDMI® to VGA Converter
VEILEDNING (s. 26)
HDMI® til VGA-konverter

2
ENGLISH
HDMI® to VGA Converter
Introduction:
This converter converts HDMI®input into VGA to allow users to send video signals from, for example, a
Blu-ray®player to your VGA video projector. The conversion includes the R/L audio signal.
Specifications:
• Connectors Input: HDMI®Connector female
• Connectors output: VGA HD 15-pin female
2x RCA female (audio)
• HDMI®version: High speed HDMI®
• Output res. support: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768, 1280*960,
1280*1024, 1360*765, 1920*1080
• Input max resolution: 1920x1080 or 480p/720i/720p/1080i/1080p
• Bandwidth: 1.65 Gbps
• Housing: Metal
• Power: 5 V
• Supports HDCP
• LED power indication
• Built-in equalizer
Connections:

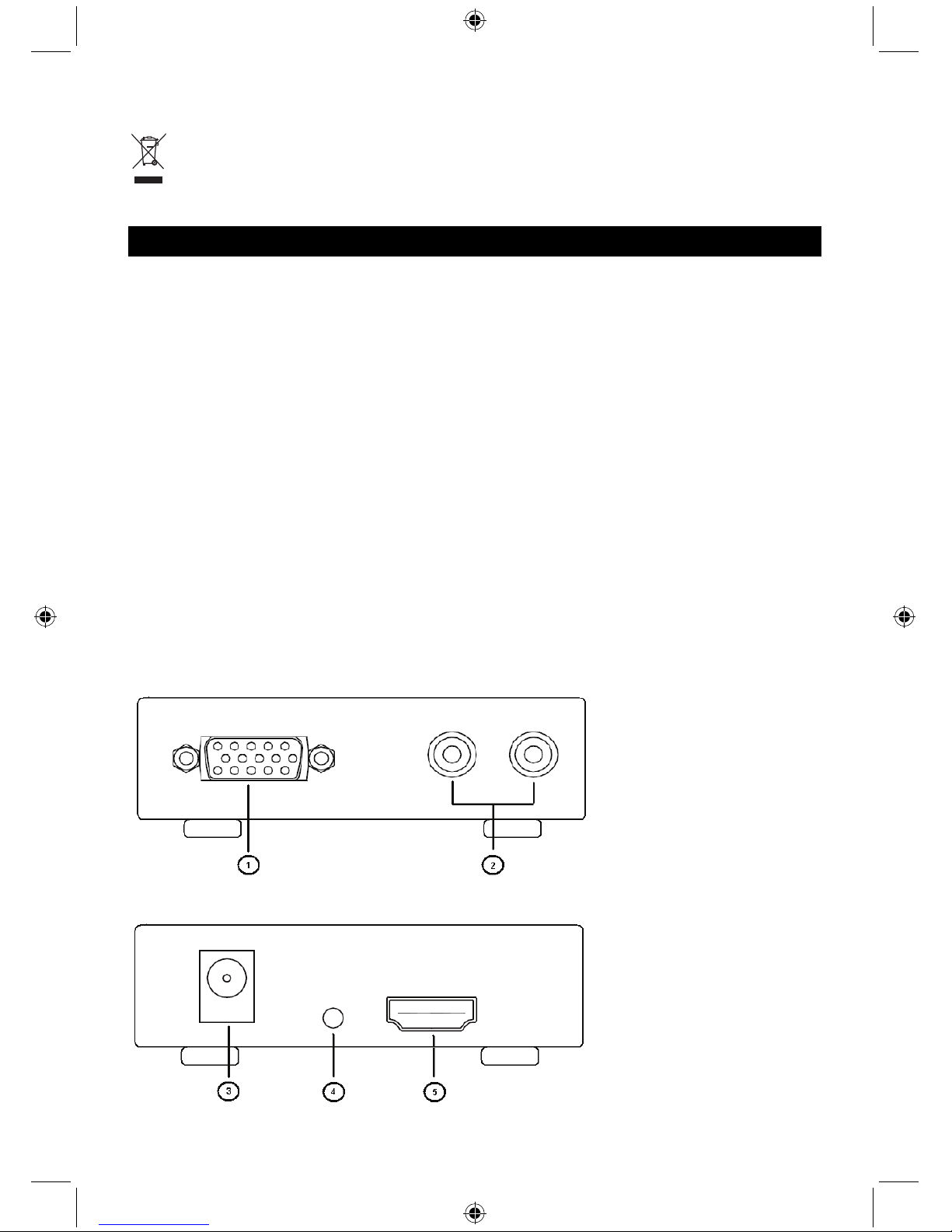

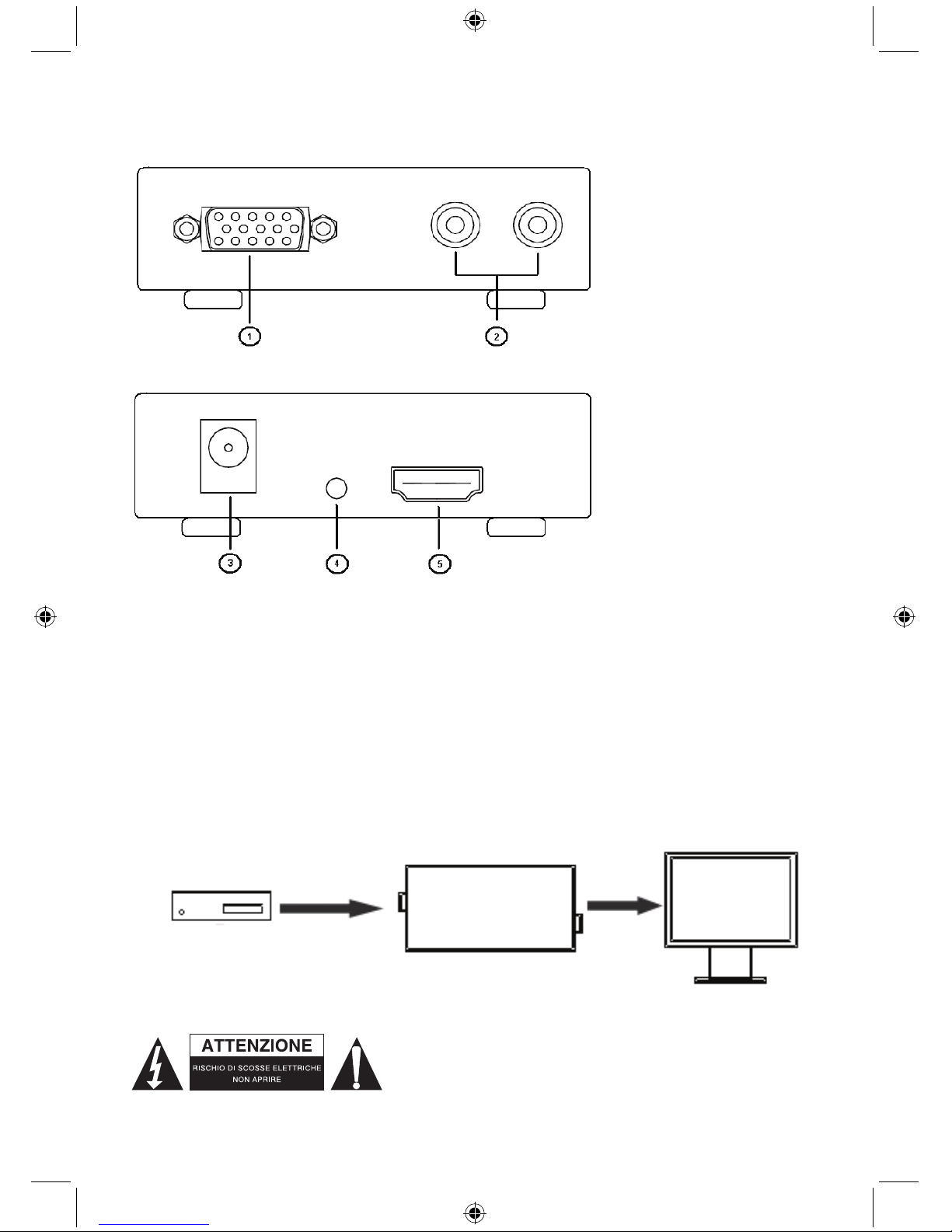

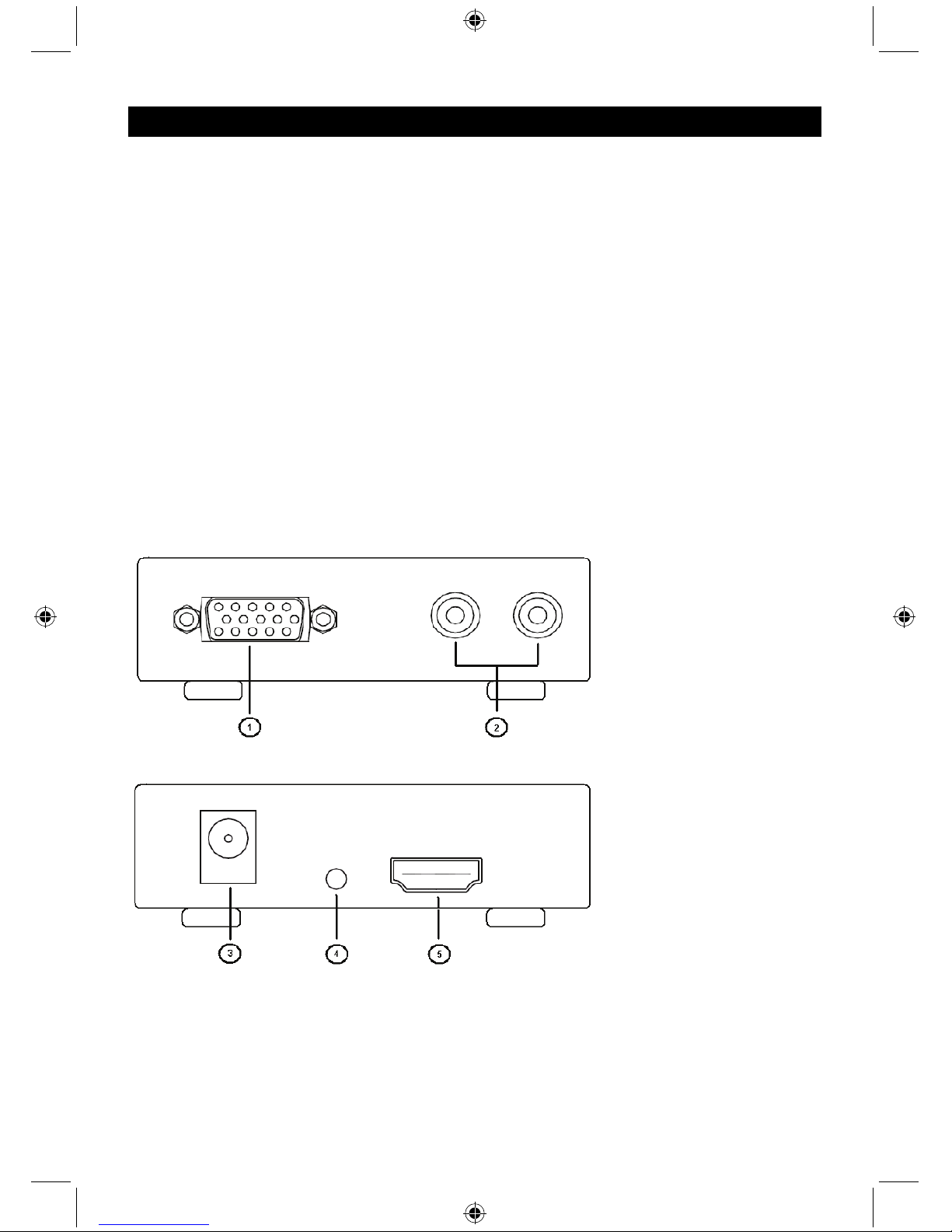

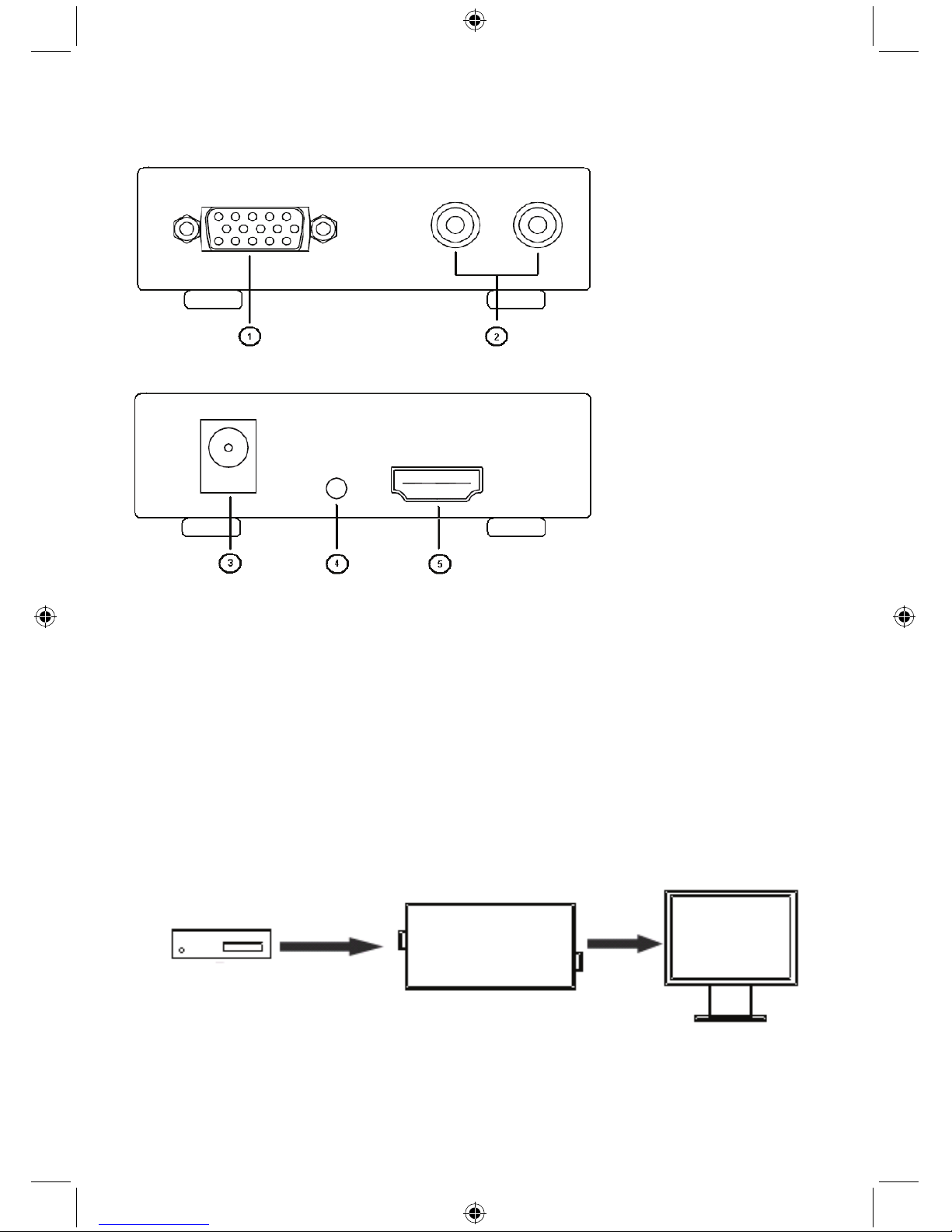

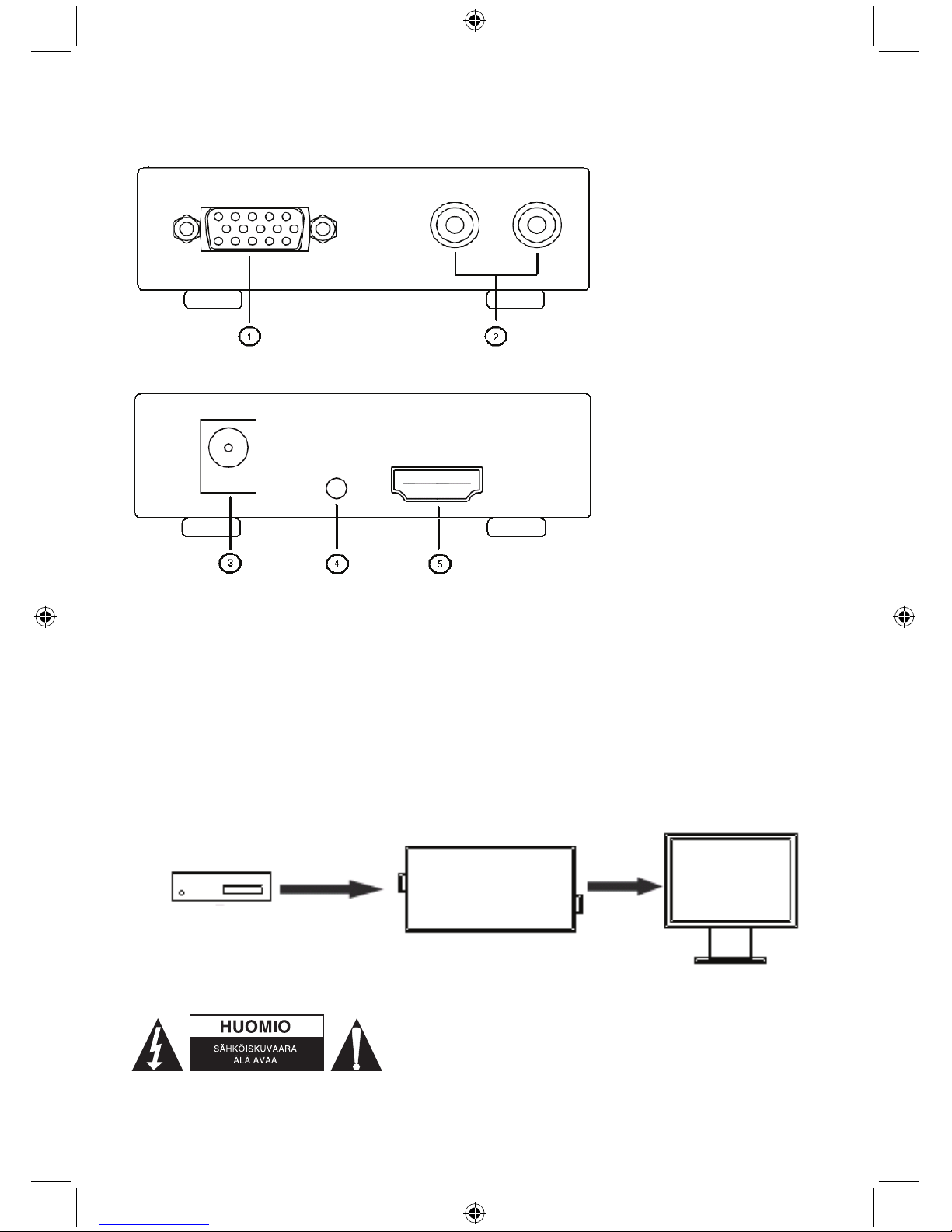

Front view:

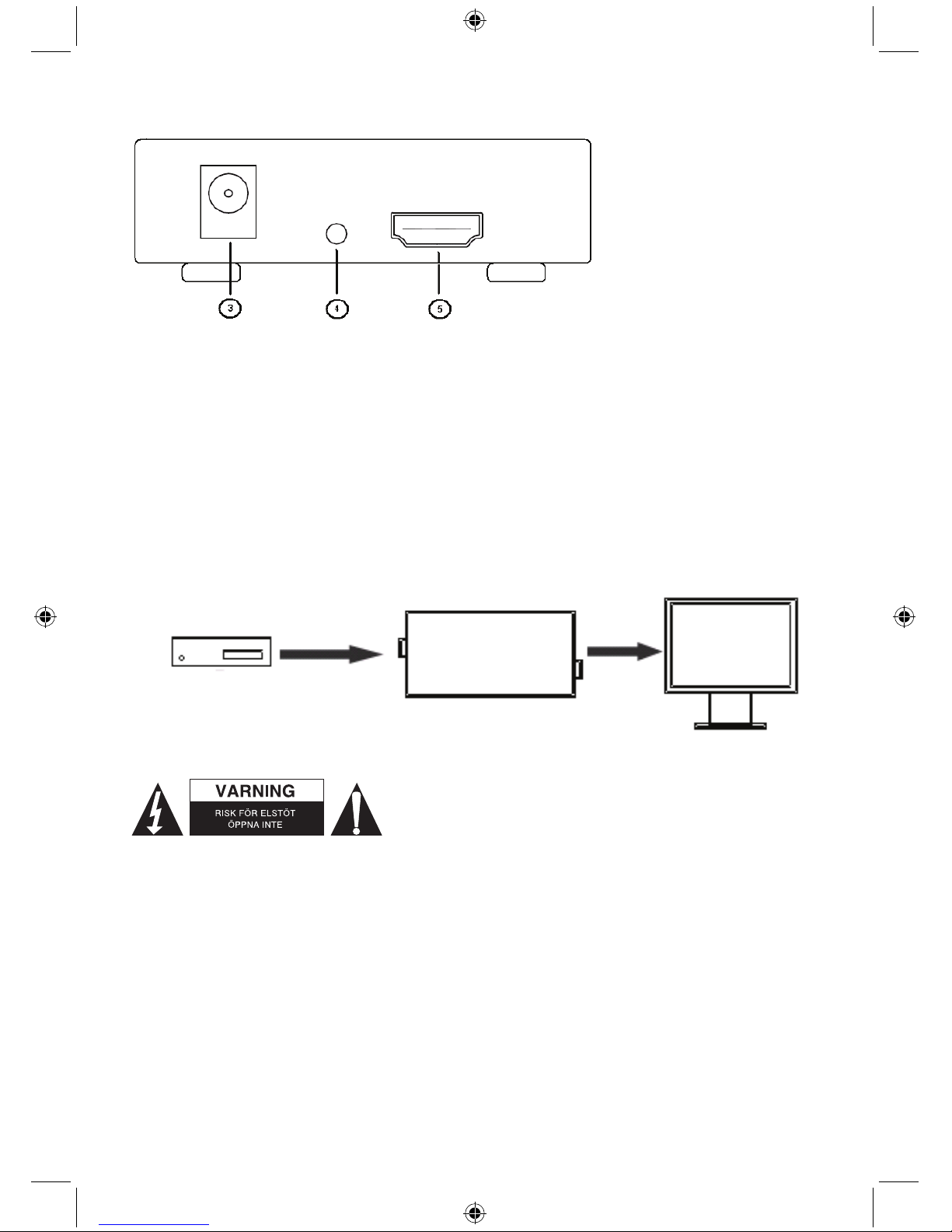

Rear view:

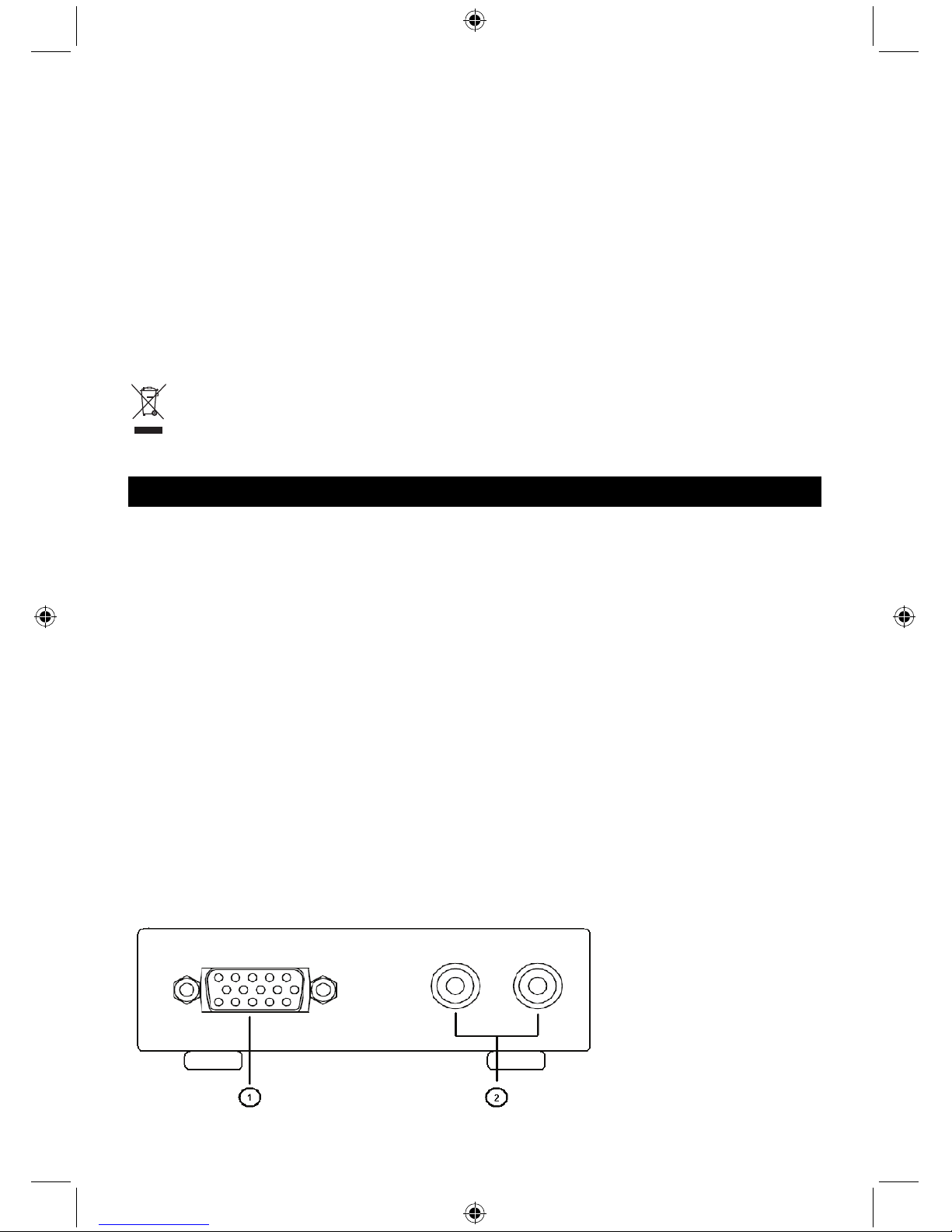

1) VGA video output
2) Stereo audio output
3) Power adapter connection
4) Power indication LED
5) HDMI®input port

3

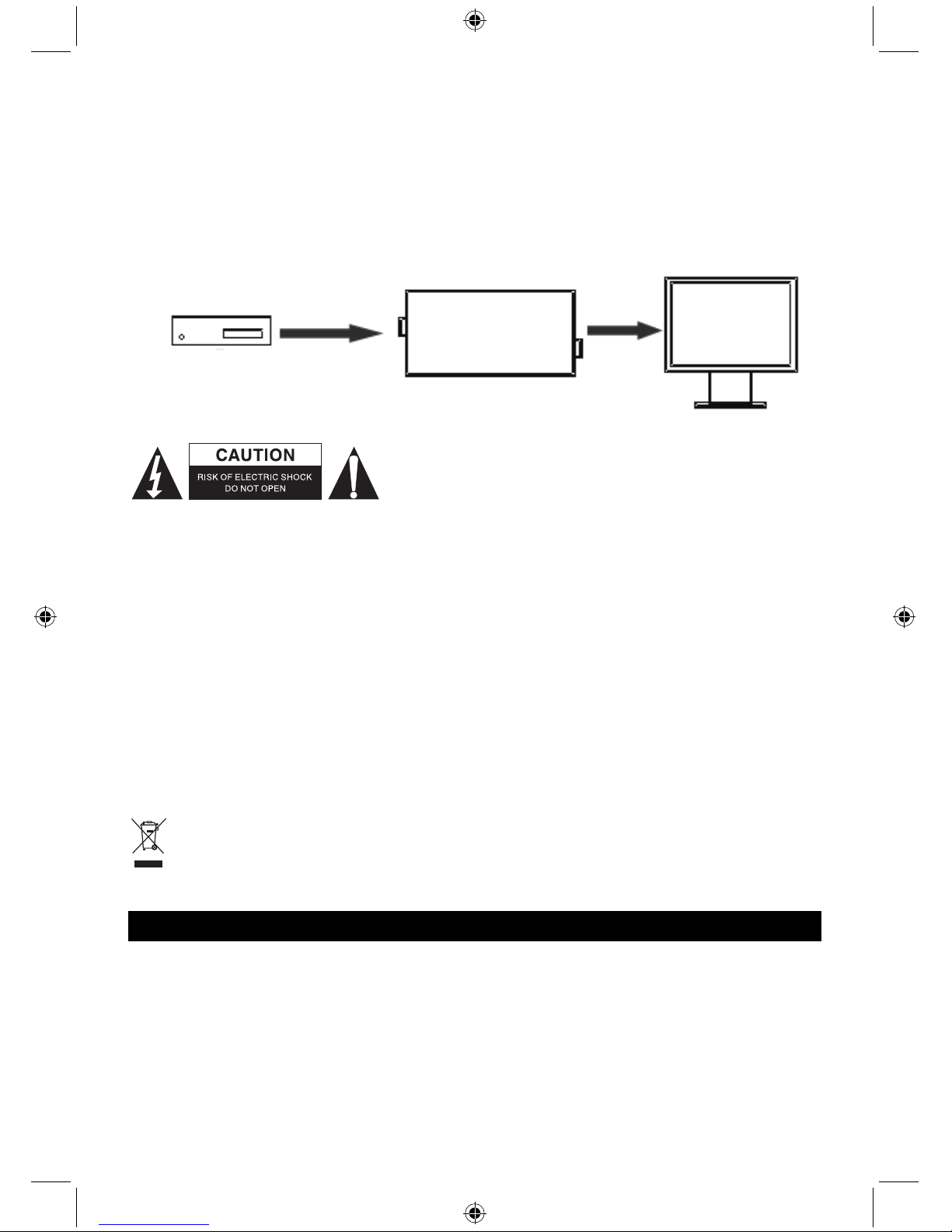

Connections en Operation:
Before installation, please make sure all devices you wish to connect have been turned off.
• Connect the HDMI®input from the source device to this converter (input cables are optional).
• Connect the VGA and R/L audio output of this product to the display device.
• Insert the DC side of the 5 V power supply into this product and then connect the AC side of the
power supply into the wall outlet.
• Power on all connected devices, select the input of the display device to the VGA channel.
• The image does not need to be adjusted. This converter will position it automatically.
Safety precautions:
To reduce risk of electric shock, this product should ONLY be
opened by an authorized technician when service is required.
Disconnect the product from mains and other equipment if a
problem should occur. Do not expose the product to water or
moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage
caused due to incorrect use of this product.
General:
- Designs and specifications are subject to change without notice.
- All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
- This manual was produced with care. However, no rights can be derived. König Electronic can not
accept liability for any errors in this manual or their consequences.
- Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system for
these products.
DEUTSCH
HDMI®-auf-VGA-Konverter
Einleitung:
Dieser Konverter wandelt HDMI®-Eingangssignale in VGA Signale um. Somit können Benutzer
Video-Signale z.B. von einem Blu-ray™-Player an Ihren VGA-Videoprojektor übertragen. Die
Umwandlung betrifft ebenfalls das R/L-Audiosignal.

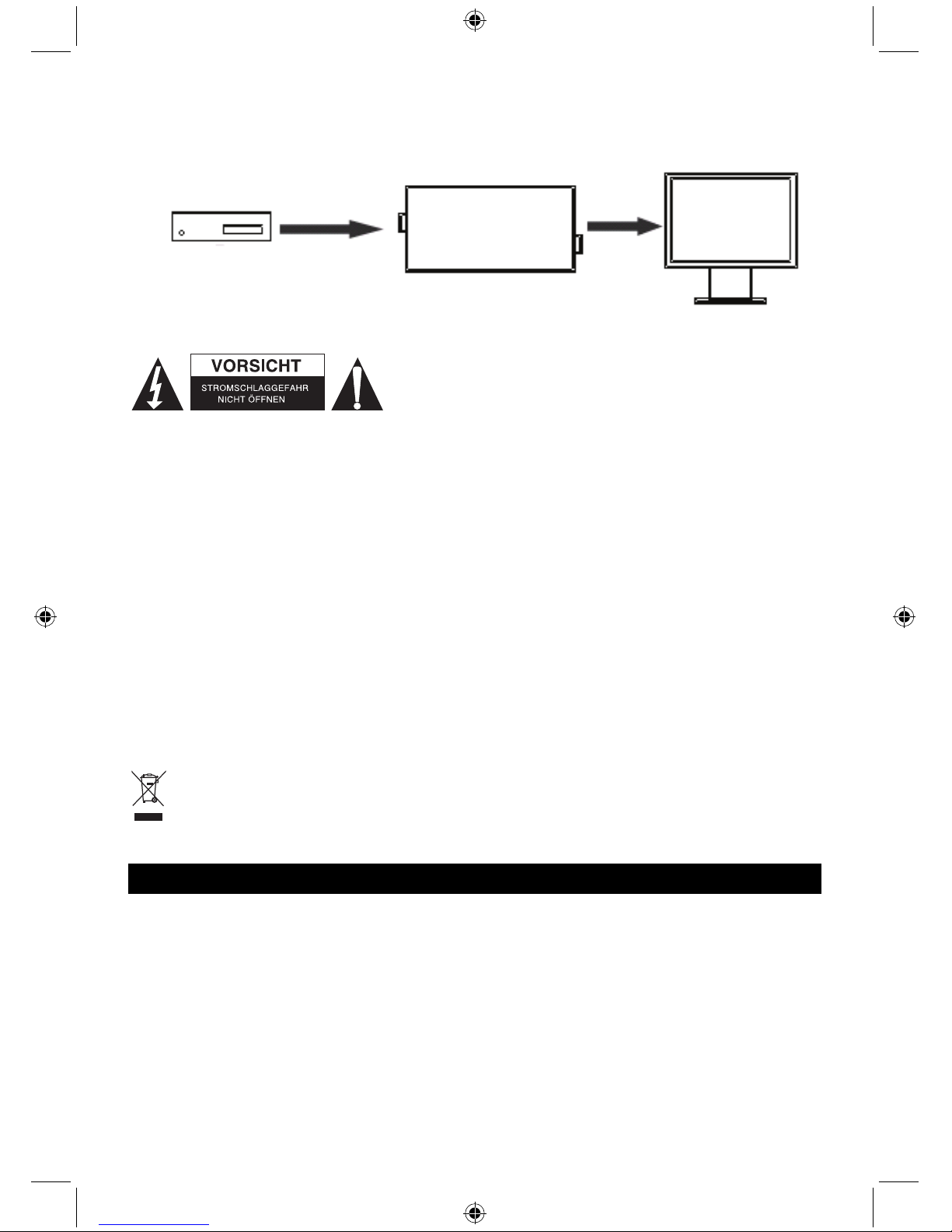

VGA
Monitor
HDMI to VGA+Audio
CONVERTER
Bluray

4
Spezifikationen:
• Eingangsanschlüsse: HDMI®-Buchse
• Ausgangsanschlüsse: VGA HD-15-Pin-Buchse
2x Cinch-Buchse (Audio)
• HDMI®-Version: High-Speed-HDMI®
• Unterstützt folgende Auflösungen
des Ausgangssignals: 640x480, 720x576, 800x600, 1024x768, 1280x720,
1280x768, 1280x960, 1280x1024, 1360x765, 1920x1080
• Max. Auflösung des Eingangssignal: 1920x1080 oder 480p/ 720i/ 720p/ 1080i/ 1080p
• Bandbreite: 1,65 GB/Sek.
• Gehäuse: Metall
• Betrieb: 5 V
• Unterstützt HDCP
• LED-Betriebsanzeige
• Eingebauter Equalizer
Anschlüsse:

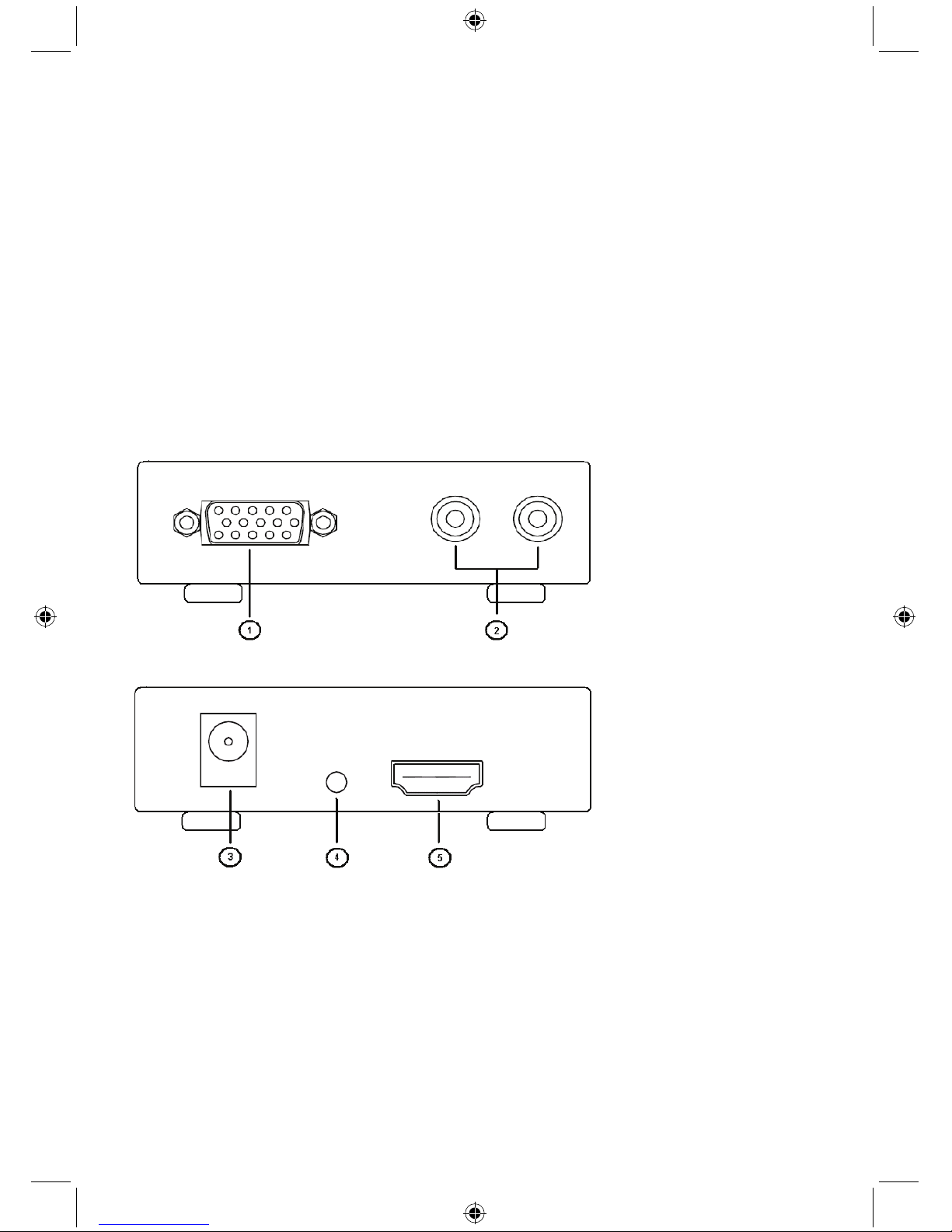

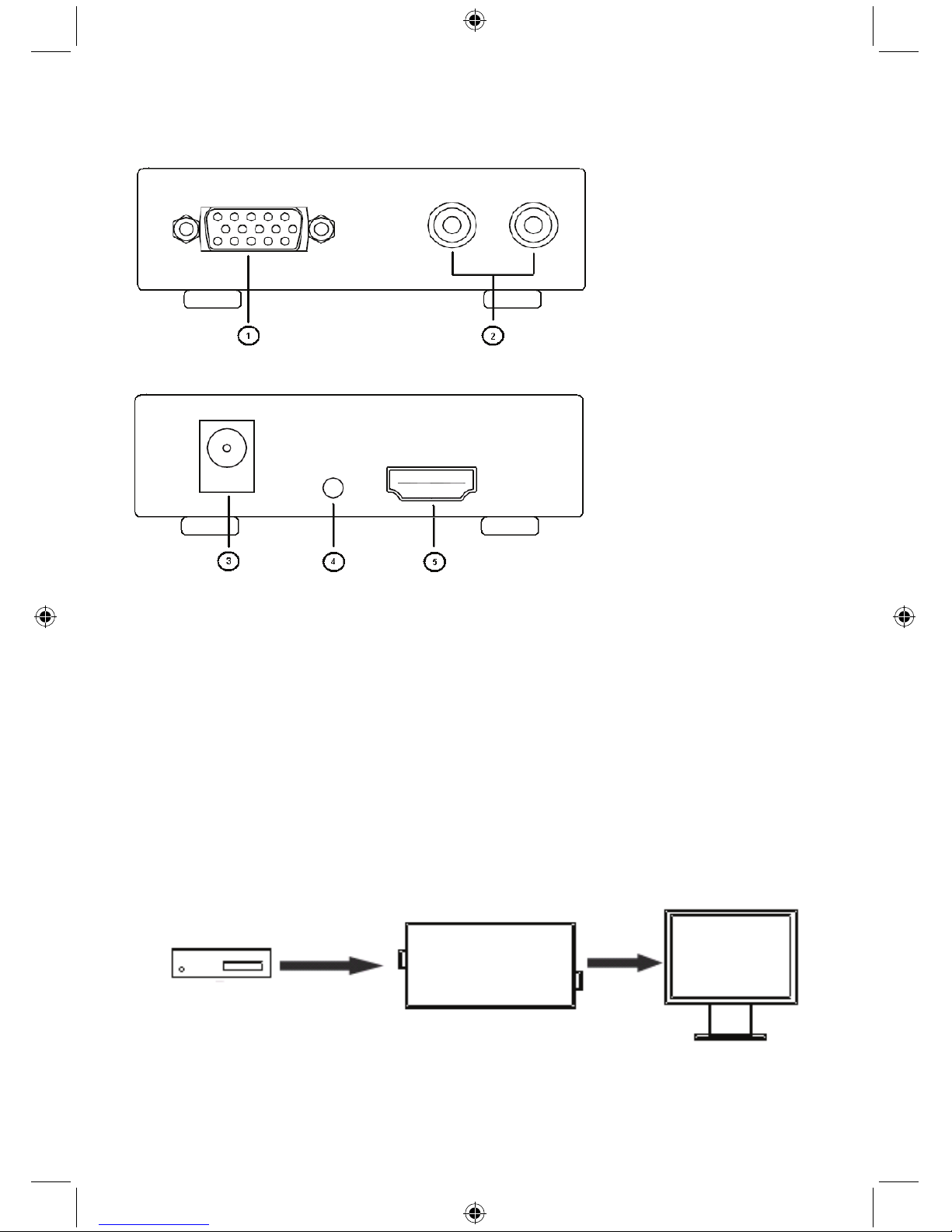

Vorderansicht:
Rückansicht:
1) VGA-Videoausgang
2) Stereo-Audioausgang
3) Netzteil-Anschluss
4) Betriebsanzeige-LED
5) HDMI®-Eingangsbuchse
Anschlüsse im Betrieb:
Achten Sie vor der Installation darauf, dass alle anzuschließenden Geräte ausgeschaltet sind.
• Verbinden Sie den HDMI®-Eingang des Quellgeräts mit diesem Konverter (Eingangskabel sind
optional erhältlich).
• Verbinden Sie den VGA- und R/L-Audioausgang dieses Geräts mit dem Anzeigegerät.
• Stecken Sie den DC- Stecker des 5V-Netzteils in dieses Gerät und stecken Sie anschließend das
Netzteil in die Steckdose.

5
• Schalten Sie alle angeschlossenen Gerät ein und stellen Sie das Anzeigegerät auf das
VGA-Eingangssignal.
• Das Bild muss nicht angepasst werden. Dieser Konverter richtet es automatisch aus.
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte
dieses Produkt AUSSCHLIESSLICH von einem autorisierten
Techniker geöffnet werden. Bei Problemen trennen Sie das
Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit
Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
- Design und technische Daten können ohne vorherige Ankündigung geändert werden.
- Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
- Diese Bedienungsanleitung wurde sorgfältig verfasst. Dennoch können daraus keine Rechte und
Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser
Bedienungsanleitung oder deren Folgen.
- Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
Convertisseur HDMI® vers VGA
Introduction :
Ce convertisseur convertit une entrée au standard HDMI®au standard VGA, afin de permettre aux
utilisateurs d’envoyer des signaux vidéo de, par exemple, un lecteur de disque Blu-ray®à un projecteur
vidéo VGA. La conversion inclut le signal audio D/G.
Spécifications :
• Connecteurs d’entrée : Connecteur femelle HDMI®
• Connecteurs de sortie : Prise femelle VGA HD à 15 broches
2 x fiches femelles RCA (audio)
• Version HDMI®: HDMI à haut débit®
VGA-Monitor
HDMI-auf-VGA+
Audio-KONVERTER
Blu-ray™

6
• Résolution d’entrée prise en charge : 640*480, 720*576, 800*600, 1024*768, 1280*720,
1280*768, 1280*960, 1280*1024, 1360*765, 1920*1080
• Résolution max d’entrée : 1920 x 1080 ou 480p/720i/720p/1080i/1080p
• Largeur de bande : 1,65 Gbit/s
• Boîtier : Métallique
• Alimentation : 5 V
• Prise en charge du système de protection HDCP
• Voyant lumineux d’alimentation
• Égaliseur intégré
Connexions :
Vue avant :
Vue arrière :
1) Sortie vidéo VGA
2) Sortie audio stéréo
3) Connexion de l’adaptateur d’alimentation
4) Voyant lumineux d’alimentation
5) Port d’entrée HDMI®
Mise en place des connexions :
Avant l’installation, veuillez vous assurer que tous les dispositifs que vous souhaitez connecter sont
éteints.
• Branchez l’entrée HDMI®du dispositif source à ce convertisseur (les câbles d’entrée ne sont pas
fournis).
• Branchez la sortie VGA et audio G/D à ce convertisseur au dispositif d’affichage.
• Insérez la prise DC de l’adaptateur d’alimentation de 5 V dans le convertisseur et ensuite branchez
la prise AC de l’adaptateur d’alimentation dans une prise murale.
• Allumez tous les dispositifs connectés, et réglez l’entrée du dispositif d’affichage sur le canal VGA.
• Il n’est pas nécessaire d’ajuster l’image. Ce convertisseur la positionnera automatiquement.

7

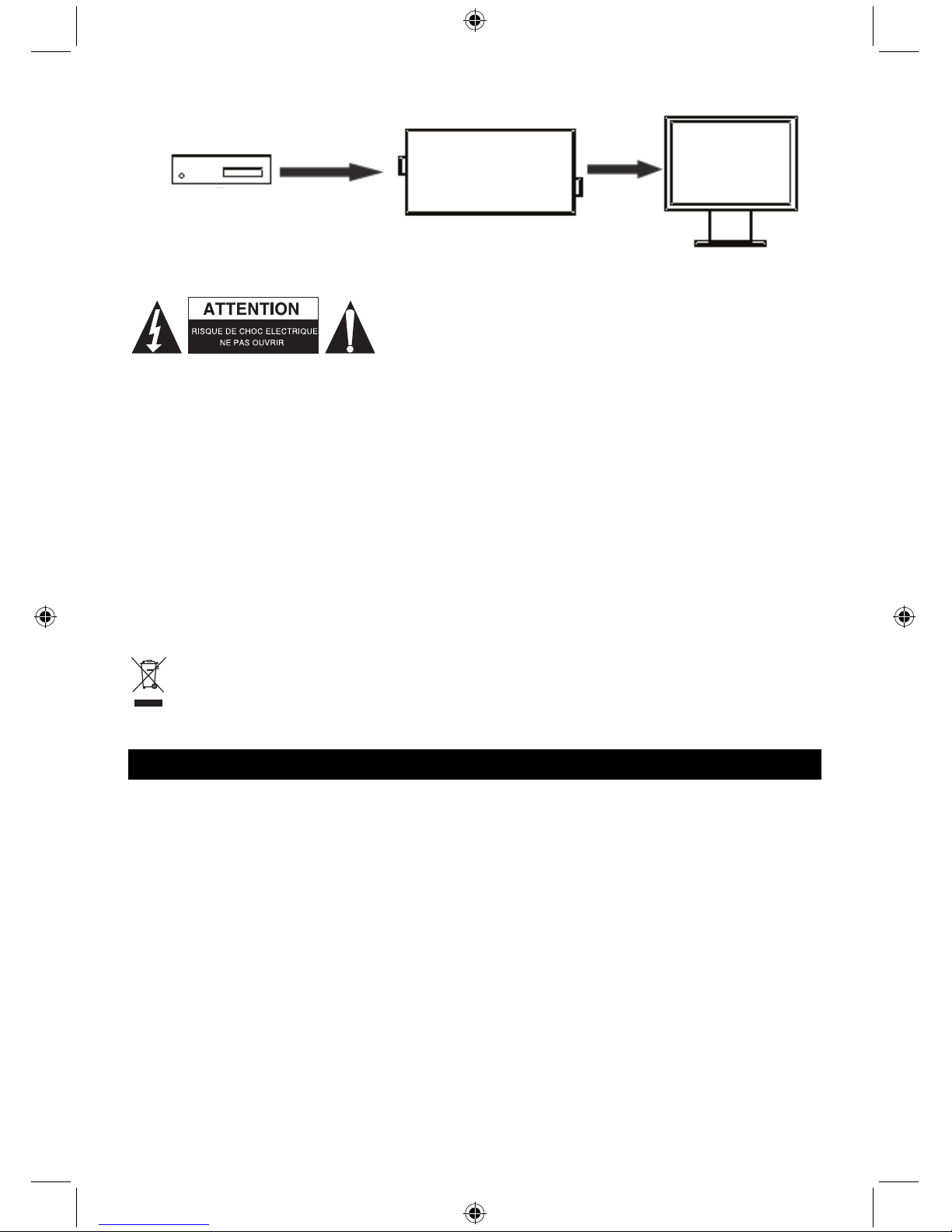

Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être
ouvert que par un technicien qualifié si une réparation s’impose.
Débranchez l’appareil et les autres équipements du secteur s’il
y a un problème. Ne pas exposer l’appareil à l’eau ni à
l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
- Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
- Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
- Ce manuel a été produit avec soin. Toutefois, aucun droit ne peut en dériver. König Electronic ne peut
être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences.
- Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour
ce genre de produits.
NEDERLANDS
HDMI® naar VGA Omzetter
Inleiding:
Deze omzetter converteert HDMI®invoer in VGA, zodat gebruikers videosignalen kunnen sturen vanuit
bijvoorbeeld een Blu-ray®speler naar een VGA videoprojector. Deze conversie bevat tevens het R/L
audiosignaal.
Specificaties:
• Ingangaansluiting: HDMI®Vrouwelijke aansluiting
• Uitgangaansluitingen: VGA HD 15-polig vrouwelijk
2x RCA vrouwelijk (audio)
• HDMI®versie: High-speed HDMI®
• Compatibele uitgangres.: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768, 1280*960,
1280*1024, 1360*765, 1920*1080
• Max. ingangresolutie: 1920x1080 of 480p/ 720i/ 720p/ 1080i/ 1080p
• Bandbreedte: 1,65 Gbps
• Behuizing: Metaal
• Voeding: 5 V
• Ondersteunt HDCP
Moniteur
VGA
HDMI vers VGA +
Audio du
CONVERTISSEUR
Lecteur de disque
Blu-Ray

8
• LED voedingsindicatie
• Ingebouwde equalizer

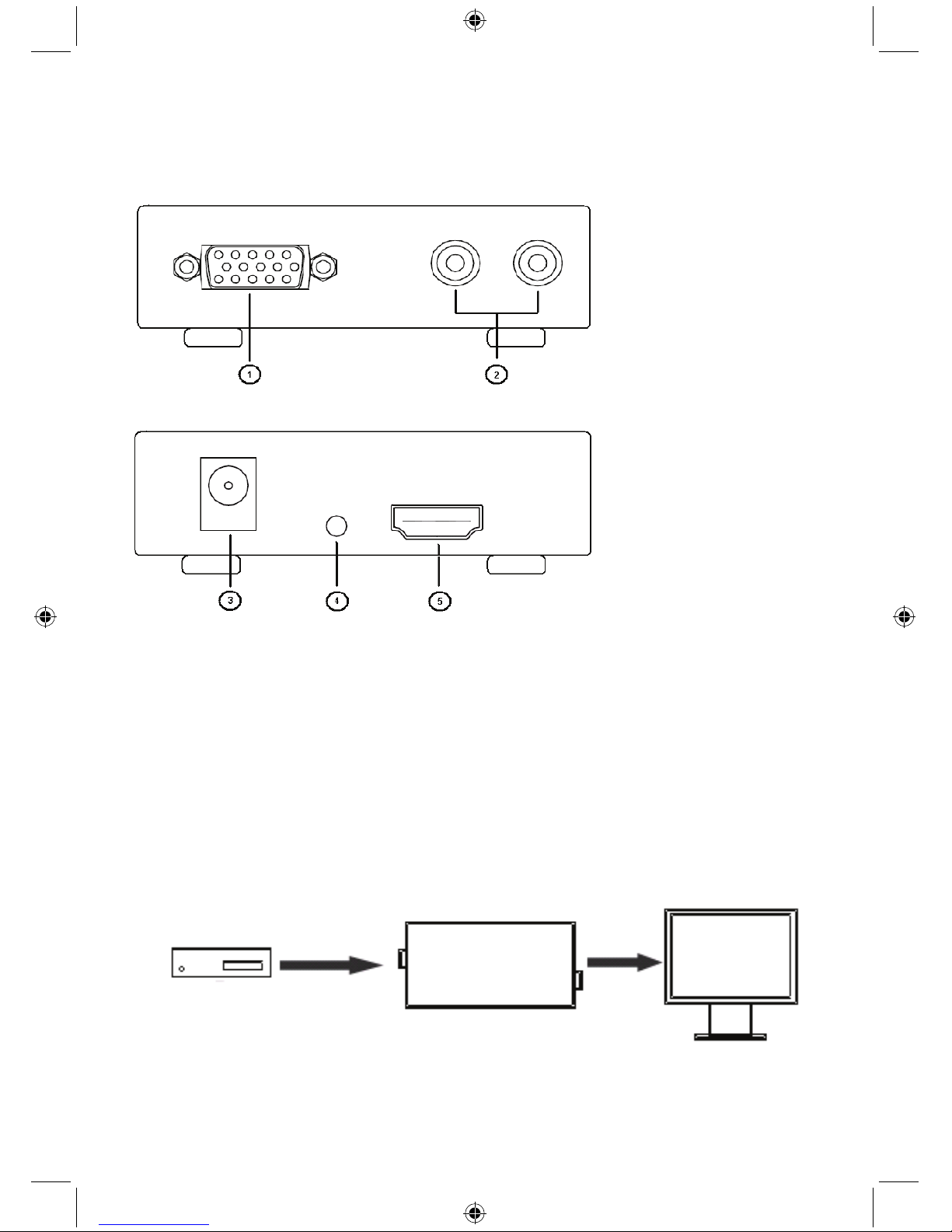

Aansluitingen:
Vooraanzicht:
Achteraanzicht:
1) VGA video-uitgang
2) Stereo audio-uitgang
3) Aansluiting voor stroomadapter
4) Voedingsindicatie LED
5) HDMI®ingangspoort
Aansluitingen in Gebruik:
Controleer vóór installatie a.u.b. of alle aan te sluiten apparaten zijn uitgeschakeld.
• Sluit de HDMI®ingang van het bronapparaat aan op deze omzetter (ingangkabels zijn optioneel).
• Sluit de VGA en R/L audio-uitgang van dit product aan op het weergaveapparaat.
• Steek de DC zijde van de 5 V voeding in dit product en sluit vervolgens de AC zijde van de voeding
aan op het stopcontact.
• Schakel alle aangesloten apparaten aan en stel de invoer van het weergaveapparaat in op het VGA
kanaal.
• Het beeld hoeft niet te worden aangepast, omdat deze omzetter dit automatisch uitvoert.
VGA
Monitor
HDMI naar
VGA+Audio
OMZETTER
Bluray

9
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit
product ALLEEN worden geopend door een erkende technicus
wanneer er onderhoud nodig is. Koppel het product los van de
elektrische voeding en van andere apparatuur als zich
problemen voordoen. Stel het product niet bloot aan water of
vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.
Algemeen:
- Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.
- Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
- Deze handleiding is met zorg samengesteld. Er kunnen echter geen rechten aan worden ontleend.
König Electronic kan geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleiding
of de gevolgen daarvan.
- Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort
producten zijn er speciale inzamelingspunten.
ITALIANO
Convertitore da HDMI® a VGA
Introduzione:
Questo apparecchio converte l’ingresso HDMI®in VGA, al fine di permettere agli utenti di inviare
segnali video da, per esempio, un riproduttore Blu-ray®al vostro video proiettore VGA. La conversione
include il segnale audio L/R.
Caratteristiche:
• Connettori Ingresso: HDMI®Connettore femmina
• Connettori uscita: VGA HD 15-pin femmina
2x RCA femmina (audio)
• Versione HDMI®: HDMI®ad alta velocità
• Supporto ris. uscita: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,
1280*960, 1280*1024, 1360*765, 1920*1080
• Risoluzione massima ingresso: 1920x1080 o 480p/720i/720p/1080i/1080p
• Banda: 1.65 Gbps
• Involucro: Metallo
• Alimentazione: 5 V
• Supporta HDCP
• Indicatore LED di alimentazione
• Equalizzatore integrato

10
Collegamenti:
Vista frontale:
Vista posteriore:
1) Uscita video VGA
2) Uscita audio stereo
3) Connessione alimentatore
4) LED Indicatore alimentazione
5) Porta ingresso HDMI®
Connessioni in Funzionamento:
Prima dell’installazione, assicuratevi che tutti i dispositivi che desiderate connettere siano spenti.
• Collegate l’ingresso HDMI®dalla sorgente video a questo convertitore (i cavi di ingresso sono
opzionali).
• Collegate le uscite VGA ed audio L/R di questo prodotto al dispositivo di visualizzazione.
• Inserire la parte DC dell’alimentatore da 5V nell’unità e quindi connettere il lato AC alla presa a muro.
• Accendere tutti i dispositivi connessi, ed impostate il dispositivo di visualizzazione sul canale VGA.
• L’immagine non necessita di regolazioni. Il convertitore la regolerà automaticamente.
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un
problema. Non esporre il prodotto ad acqua o umidità.
Monitor
VGA
Convertitore da HDMI
a VGA+Audio
Bluray

11
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
- Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
- Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.
- Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König
Electronic non può accettare responsabilità per errori in questo manuale nè per eventuali
conseguenze.
- Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed
elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un
sistema di raccolta differenziata.
ESPAÑOL
Convertidor HDMI® a VGA
Introducción:
Este convertidor convierte entradas HDMI®en VGA, para permitir a los usuarios enviar señales de
vídeo desde, por ejemplo, un reproductor Blu-ray®a su proyector de vídeo VGA. La conversión incluye
la señal de audio D/I.
Especificaciones:
• Entrada de conectores: Conector hembra HDMI®
• Salida de conectores: Toma hembra de 15 patillas VGA HD
2x tomas hembra RCA (audio)
• Versión HDMI®: HDMI® de alta velocidad
• Soporte de entrada res.: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,
1280*960, 1280*1024, 1360*765, 1920*1080
• Resolución de salida máx.: 1920x1080 o 480p/720i/720p/1080i/100p
• Ancho de banda: 1.65 Gbps
• Alimentación: 5 V DC
• Carcasa: Metal
• Compatible con HDCP
• Indicador LED de alimentación
• Ecualizador integrado

12
Conexiones:
Vista frontal:
Vista posterior:
1) Salida de video VGA
2) Salida de audio estéreo
3) Conexión del adaptador de alimentación
4) Indicador LED de alimentación
5) Puerto de entrada HDMI®
Conexiones en funcionamiento:
Antes de la instalación, asegúrese que se encuentran apagados todos los dispositivos que desee
conectar.
• Conecte la entrada HDMI®desde el dispositivo de origen a su convertidor (los cables de entrada son
opcionales).
• Conecte el VGA y la salida de audio D/I de este aparato al dispositivo de imagen.
• Inserte el lateral de la alimentación de 5V de CC de este aparato y posteriormente conecte el lateral
CA de alimentación en la toma de corriente de la pared.
• Encienda todos los dispositivos conectados, y fije la entrada del dispositivo de imagen al canal VGA.
• No es necesario ajustar la imagen. El convertidor la colocará de forma automática.
Monitor VGA
CONVERTIDOR HDMI
A VGA+Audio
Bluray

13
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto
SÓLO lo debería abrir un técnico autorizado cuando necesite
reparación. Desconecte el producto de la toma de corriente y
de los otros equipos si ocurriera algún problema. No exponga
el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
- Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
- Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
- Este manual se ha redactado con sumo cuidado. Aún así, no se ofrece ninguna garantía. König
Electronic no será responsable de los errores de este manual o de las consecuencias derivadas de
los mismos.
- Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y
electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un
sistema de recogida individual para este tipo de productos.
MAGYAR
HDMI® - VGA átalakító
Bevezetés:
Ez az átalakító HDMI® bemeneti jelet alakít át VGA jellé, hogy a felhasználók videójeleket küldhessenek
például egy Blu-ray®lejátszóról saját VGA videó projektorukra. Az átalakítás az R/L hangjelet is
magában foglalja.
Műszaki jellemzők:
• Bemeneti csatlakozó: HDMI®csatlakozóhüvely
• Kimeneti csatlakozó: VGA HD 15-tűs csatlakozóhüvely
2x RCA csatlakozóhüvely (audió)
• HDMI®verziója: NagysebességűHDMI®
• Támogatott kimeneti felbontások: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,
1280*960, 1280*1024, 1360*765, 1920*1080
• Max. bemeneti felbontás: 1920x1080 vagy 480p/720i/720p/1080i/1080p
• Adatátviteli sebesség: 1,65 Gbps
• Burkolat: Fém
• Áramfelvétel: 5 V
• HDCP támogatás
• LED állapotkijelző
• Beépített ekvalízer

14
Csatlakozások:
Elölnézet:
Hátulnézet:
1) VGA videókimenet
2) Sztereo audiókimenet
3) Hálózati adapter csatlakozója
4) LED állapotkijelző
5) HDMI®bemeneti port
A csatlakozók működése:
A telepítés előtt kérjük, győződjön meg arról, hogy a csatlakoztatni kívánt készülékek kikapcsolt
állapotban vannak-e.
• A forráseszközről csatlakoztassa a HDMI®bemenetet az átalakítóhoz (a bemeneti kábelek
opcionálisak).
• Csatlakoztassa a termék VGA és R/L audiókimenetét a megjelenítőeszközhöz.
• Illessze egy 5 V-os hálózati adapter DC felét a termékbe, majd csatlakoztassa a hálózati adapter AC
felét a fali csatlakozóaljzathoz.
• Kapcsolja be az összes csatlakoztatott eszközt, majd állítsa be a megjelenítőeszköz bemenetét a
VGA csatornára.
• A képet nem kell beállítani. Az átalakító automatikusan helyezi el a képet a képernyőn.
VGA
Monitor
HDMI - VGA+Audió
ÁTALAKÍTÓ
Bluray

15
Biztonsági óvintézkedések:
Az áramütés veszélyének csökkentése érdekében ezt a
terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel.
Hiba esetén húzza ki a termék csatlakozóját a konnektorból,
és kösse le más berendezésekről. Vigyázzon, hogy ne érje a
terméket víz vagy nedvesség.
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.
Jótállás:
Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkezőkárokért.
Általános tudnivalók:
- A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
- Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
- Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König
Electronic nem felelős az útmutató hibáiért, vagy azok következményeiért.
- Őrizze meg ezt az útmutatót és a csomagolást.
Figyelem:
Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön
begyűjtőlétesítmények végzik.
SUOMI
HDMI®–VGA-muunnin
Esittely:
Tämä muunnin muuntaa HDMI-signaalin VGA-signaaliksi, mikä mahdollistaa videosignaalin
lähettämisen esimerkiksi Blu-ray®-soittimesta VGA-videotykkiin. Muunnin käsittelee myös
R/L-audiosignaalin.
Ominaisuudet:
• Liittimien sisääntulo: HDMI-liitin naaras
• Liittimien ulostulo: VGA HD 15-pin naaras
2x RCA naaras (audio)
• HDMI-versio: Korkeanopeuksinen HDMI
• Ulostulon resol.tuki: 640x480, 720x576, 800x600, 1024x768, 1280x720, 1280x768,
1280x960, 1280x1024, 1360x765, 1920x1080
• Sisääntulon maks.resol.: 1920x1080 tai 480p/720i/720p/1080i/1080p
• Suorituskyky: 1,65 Gbps
• Kotelo: Metallia
• Käyttöjännite: 5 V
• HDCP-tuki
• LED-ilmaisin virralle
• Sisäänrakennettu taajuuskorjain

16
Liitännät:
Etuosa:
Takaosa:
1) VGA-videoulostulo
2) Stereoäänen ulostulo
3) Virta-adapterin liitäntä
4) LED-ilmaisin virralle
5) HDMI-sisääntuloportti
Kytkennät:
Ennen laitteen asennusta varmista, että kaikkien kytkettävien laitteiden virta on pois päältä.
• Yhdistä HDMI-sisääntulo lähdelaitteesta muuntimeen (sisääntulokaapelien käyttö valinnaista).
• Yhdistä muuntimen VGA ja R/L-audioulostulo näyttölaitteeseen.
• Kytke 5 voltin virtalähde muuntimeen ja sitten pistorasiaan.
• Kytke kaikkien laitteiden virta päälle ja valitse näyttölaitteesta VGA-kanava.
• Kuvaa ei tarvitse säätää, muunnin tekee sen automaattisesti.
Turvallisuuteen liittyvät varoitukset:
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos
ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.
Älä altista laitetta vedelle äläkä kosteudelle.
VGA-näyttö
HDMI–VGA+audio-
muunnin
Blu-ray

17
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.
Yleistä:
- Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
- Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä
tuotemerkkejä ja niitä on käsiteltävä sellaisina.
- Kaikki oikeudet pidätetään. König Electronic ei ole vastuussa mistään tämän käyttöohjeen
sisältämistä virheistä tai niiden seurauksista.
- Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.
Huomio:
Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita
saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen
keräysjärjestelmä.
SVENSKA
HDMI® till VGA omvandlare
Introduktion:
Denna omvandlare omvandlar HDMI®input till VGA så att användare ska kunna sända videosignaler
från t.ex en Blu-ray®-spelare till din VGA-videoprojektor. I omvandlingen ingår R/L-audiosignal.
Specifikationer:
• Ingång: HDMI®kontakt hona
• Utgång: VGA HD 15-pins hona
2x RCA hona (audio)
• HDMI®version: Snabbgående HDMI®
• Utgång upplösningsstöd: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768, 1280*960,
1280*1024, 1360*765, 1920*1080
• Ingång maxupplösning: 1920x1080 eller 480p/720i/720p/1080i/1080p
• Bandbredd: 1.65 Gbps
• Fodral: Metall
• Ström 5 V
• Stödjer HDCP
• LED-lampa för strömindikation
• Inbyggd equalizer
Kopplingar:
Framsidan:

18
Baksidan:
1) VGA videoutgång
2) Stereo audioutgång
3) Strömdapterinkoppling
4) Strömindikation LED-lampa
5) HDMI®ingång
Anslutningar i användning:
Före installation ska alla anordningar som du vill ansluta stängas av.
• Anslut HDMI®-ingången från källanordningen till denna omvandlare (ingångskablar är valbara).
• Anslut VGA och R/L-audioutgång på den här produkten till skärmen.
• För in 5 V batteriets sida för likström (DC) i denna produkt och sätt sedan in strömtillförselns sida för
växelström (AC) i vägguttaget.
• Sätt på alla anslutna anordningar och skärmens ingång till VGA-kanal.
• Bilden behöver inte anpassas. Denna omvandlare kommer att positionera den automatiskt.
Säkerhetsanvisningar:
För att minska risken för elektriska stötar bör denna produkt
ENDAST öppnas av behörig tekniker när service behövs. Dra
ut strömkabeln från eluttaget och koppla ur all annan
utrustning om något problem skulle uppstå. Utsätt inte
produkten för vatten eller fukt.
Underhåll:
Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller
slipmedel.
Garanti:
Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på
grund av felaktig användning av denna produkt.
Allmänt:
- Utseende och specifikationer kan komma att ändras utan föregående meddelande.
- Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare
och är härmed erkända som sådana.
- Den här bruksanvisningen producerades med omsorg. Dock kan inga rättigheter härröra. König
Electronic kan inte acceptera ansvar för några felaktigheter i denna manual eller dess konsekvenser.
- Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.
VGA
Monitor
HDMI till VGA+Audio
Bluray

19
Obs!
Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska
produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem
för dessa produkter.
ČESKY
HDMI® na VGA konvertor
Popis:
Tento konvertor převádí HDMI® vstup na VGA a umožňuje tak uživatelům umožněno odesílat
videosignály např. z Blu-ray® přehrávače na váš VGA videoprojektor. Konverze zahrnuje P/L zvukový
signál.
Technické specifikace:
• Konektorový vstup: HDMI® zásuvka (samice)
• Konektorový výstup: VGA HD 15 kolíkový (samice)
2 x CINCH zásuvka (samice) pro zvuk
• HDMI® verze: Vysoko rychlostní HDMI®
• Podpora výstupního rozlišení: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,
1280*960, 1280*1024, 1360*765, 1920*1080
• Maximální vstupní rozlišení: 1920 x 1080 nebo 480p/ 720i/ 720p/ 1080i/ 1080p
• Šířka pásma: 1,65 Gbps
• Kryt: Kovový
• Napájení: 5 V
• Podpora HDCP
• LED indikátor zapnutí
• Vestavěný ekvalizér
Připojení:
Pohled zepředu:
Pohled zezadu:

20
1) VGA video výstup
2) Zvukový stereo výstup
3) Připojení napájecího adaptéru
4) LED indikátor zapnutí
5) HDMI® vstupní port

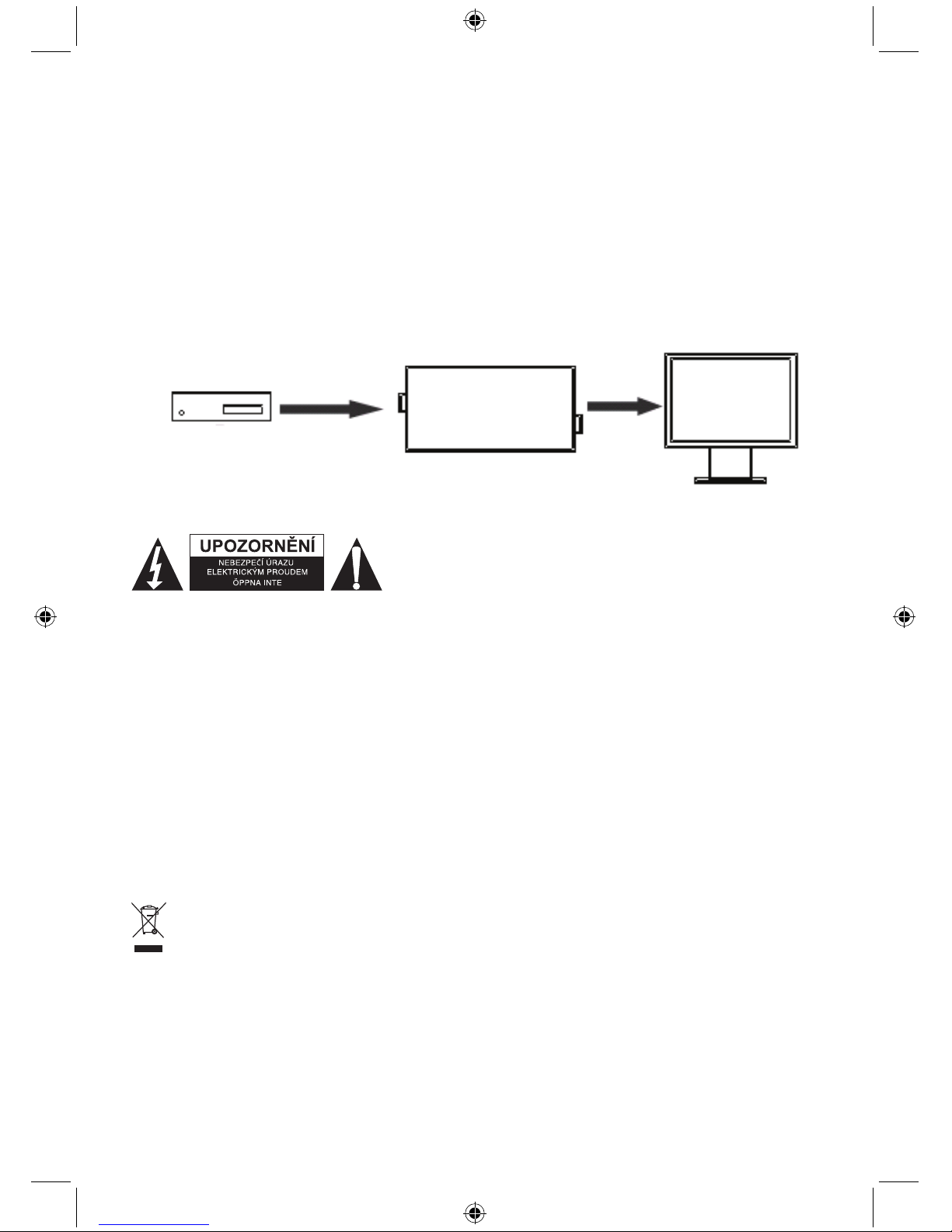

Připojení za provozu:
Před instalací se prosím ujistěte, že jsou všechna zařízení, která chcete připojit vypnuta.
• Připojte HDMI ® vstup ze zdrojového zařízení k tomuto konvertoru (vstupní kabely jsou volitelné).
• Připojte VGA a P/L zvukový výstup tohoto výrobku k zobrazovacímu zařízení.
• Vložte DC 5 V napájecí zdroj do konvertoru a potom AC stranu do síťové zásuvky.
• Zapněte všechna připojená zařízení a zvolte vstup zobrazovacího zařízení na VGA kanál.
• Obraz se nemusí seřizovat. Tento konvertor ho nastaví automaticky.
Bezpečnostní opatření:
Abyste snížili riziko úrazu elektrickým šokem, měl by být tento
výrobek otevřen POUZE autorizovaným technikem, je-li to
nezbytné. V případě, že dojde k závadě, odpojte výrobek ze
sítěa od jiných zařízení. Výrobek nevystavujte voděnebo
vlhkosti.
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.
Záruka:
Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením
ruší platnost záruční smlouvy.
Obecné upozornění:
- Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
- Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníkůa jsou
chráněny zákonem.
- Prestože manuál byl zpracován s maximalní péčí, tiskové chyby nejsou vyloučeny. Konig Electronic
nepřebírá zodpovědnost za za škody vzniklé v souvislosti s chybami v manuálu.
- Pro budoucí použití uschovejte tento návod a obal.
Upozornění:
Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s
nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti
vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobkůexistují zvláštní sběrná
střediska.
VGA
Monitor
KONVERTOR
HDMI na VGA+Zvuku
Bluray
