Konig KN-HDMICON40 User manual

1
KN-HDMICON40
MANUAL (p. 2)
SCART to HDMI converter
MODE D’EMPLOI (p. 6)
Convertisseur péritel vers HDMI
MANUALE (p. 11)
Convertitore da SCART ad HDMI
BRUKSANVISNING (s. 20)
Omvandlare SCART till HDMI
MANUAL DE UTILIZARE (p. 25)
Convertor SCART în HDMI
HASZNÁLATI ÚTMUTATÓ (o. 16.)
SCART – HDMI átalakító
KÄYTTÖOHJE (s. 18)
SCART to HDMI muunnin
GEBRUIKSAANWIJZING (p. 9)
Omvormer SCART naar HDMI
ANLEITUNG (s. 4)
SCART auf HDMI-Konverter
MANUAL DE USO (p. 13)
Convertidor SCART a HDMI
NÁVOD K POUŽITÍ (s. 23)
Konvertor SCART na HDMI
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 27)
Μετατροπέας SCART σε HDMI

2
ENGLISH
INTRODUCTION:
SCART signal interface is an analog signal standard interface of Europe. It includes analog RGB,
CVBS and audio (L/R). This converter is a unique device that converts an analog SCART signal to an
HDMI signal. It’s improved compatibility with most possibile output signals as xed HDMI format at a
resolution of 1280X 720.
This SCART to HDMI converter offers solutions for noise, space and security concerns, data center
control, information-distribution, conference-room presentation, school and corporate training
environments.
FEATURES:
This converter has many features that enable it to perform in a superior manner. Among those features
you will nd:
• Easy to use: Install in seconds, no need for setting.
• Support RGB, CVBS and audio (L/R) input.
• Automatically detect RGB (50/50Hz), CVBS (NTSC/PAL)
• Upscale to HDMI 720p output
Specications:
Signal inputs/output
Input DDC signal 5 volts p-p (TTL)
Input video signal 0.5-1.0 volts p-p
input video RGB, CVBS
Output video HDMI 720p
Connector
HDMI connector type A (19 pin) female
SCART connector SCART (21 pin) female
Warranty
Limited warranty 2 Year parts and labor
Environmental
Operating temperature 0ºC to +70ºC
Operating humidity 10% to 85 % RH (no condensation)
Storage temperature -10ºC to +80ºC
Storage humidity 5% to 90 % RH (no condensation)
Power requirement
External power supply 5V DC@2A
Power consumption 5 watts (max)
Regulatory approvals
Converter unit FCC, CE, UL
Power supply UL, CE, FCC
Accessories adapter
AC power adapter Euro standard
Note: Specications are subject to change without notice.

3
Package contents:
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
• Main unit.
• 5V DC power supply.
• User’s manual.
Panel descriptions:
1) Scart input connection
2) HDMI output connection
3) 5V DC connection
12
3
SCART TO HDMI Scal er
Connection and operation:
Before installation, please make sure all devices you wish to connect have been turned off.
• Connect the source device and the converter using a SCART cable.
• Connect the Converter and the destination device using an HDMI cable.
• Insert the DC side of 5v power supply into the converter and then connect the AC side of the power
supply into the wall outlet.
• Turn on the Power
Attention: Insert / Extract cable gently.
Connection diagram:
STB
Scart Cable HDMI Cable
HD TV
Scart to HDMI Converter
DVD
Safety precautions:
To reduce risk of electric shock, this product should ONLY be opened by
an authorized technician when service is required. Disconnect the product
from mains and other equipment if a problem should occur. Do not expose the product to water or
moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage
caused due to incorrect use of this product.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION

4
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.
DEUTSCH
EINLEITUNG:
Der SCART-Anschluss ist ein analoger Signalstandard in Europa. Er überträgt analog RGB, CVBS
und Audio (L/R). Dieser Konverter ist ein einzigartiges Gerät zur Umwandlung eines analogen
SCART-Signals in ein HDMI-Signal. Das Gerät verbessert die Kompatibilität und Ausgangssignale bei
feststehendem HDMI-Format mit einer Auösung von 1280x720.
Dieser SCART auf HDMI Konverter bietet Lösungen für Präsentationen in Konferenzräumen, Schulen
und Weiterbildungseinrichtungen. z.B. zum Anschluss von einer Scart Quelle an ein TV-Gerät mit
HDMI Eingang.
FUNKTIONEN:
Dieser Konverter hat eine ganze Reihe von Funktionen, welche eine überlegene Leistung ermöglichen.
Einige dieser Funktionen sind:
• Einfach im Gebrauch: Innerhalb weniger Sekunden installiert, keine Einstellungen notwendig
• Unterstützt RGB, CVBS und Audio (L/R) Eingang
• Automatische Erkennung von RGB (50/50Hz), CVBS (NTSC/PAL)
• Ausgang Upscale HDMI 720p
Spezikationen:
Signaleingang/-Ausgang
Eingangs-DDC-Signal 5 Volt s-s (TTL)
Video-Eingangssignal 0,5 - 1,0 Vss
Videoeingang RGB, CVBS
Videoausgang HDMI 720p
Anschlüsse
HDMI-Anschluss Typ A (19-Pin) Buchse
SCART-Anschluss SCART (21-Pin) Buchse
Garantie
Eingeschränkte Garantie 2 Jahre auf Teile und Arbeitslohn
Umweltbedingungen
Betriebstemperatur 0ºC bis +70ºC
Betriebs-Luftfeuchtigkeit 10 % bis 85 % relative Luftfeuchtigkeit
(nicht kondensierend)
Lagertemperatur -10ºC bis +80ºC

5
Luftfeuchtigkeit bei Lagerung 5 % bis 90 % relative Luftfeuchtigkeit
(nicht kondensierend)
Spannungsversorgung
Externe Spannungsversorgung 5V DC / 4A
Leistungsaufnahme 5 Watt (max)
Konformität
Konvertereinheit FCC, CE, UL
Spannungsversorgung UL, CE, FCC
Zubehör
Netzteil Euronorm
Hinweis: Änderungen der Spezikationen vorbehalten, auch ohne Vorankündigung.
Lieferumfang:
Vor der Benutzung des Geräts prüfen Sie bitte zunächst den Lieferumfang und vergewissern Sie sich,
dass alles mitgeliefert wurde:
• Konverter
• 5V DC Netzteil
• Bedienungsanleitung
Bedienelemente und Funktionen:
1) Scart-Eingang
2) HDMI-Ausgang
3) 5V DC Netzteilanschluss
12
3
SCART TO HDMI Scal er
Anschluss und Betrieb:
Vergewissern Sie sich bitte vor Installation, dass alle anzuschließenden Geräte ausgeschaltet sind.
• Schließen Sie das Quellgerät über SCART-Kabel am Konverter an.
• Schließen Sie den Konverter über HDMI-Kabel am HDMI-Fernseher an.
• Schließen Sie das 5V-Netzteil am Konverter und dann an der Steckdose an.
• Schalten Sie das Gerät ein
Achtung: Kabel vorsichtig anschließen/abziehen.
Anschlussdiagramm:
Digitalempfänger
Scartkabel HDMI-Kabel
HD-Fernseher
Scart-auf-HDMI-Konverter
DVD-Player

6
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses
Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet
werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung
kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
INTRODUCTION :
L’interface de signal péritel (scart) est une interface de signal analogique standard en Europe. Elle
comprend RVB analogique, CVBS et audio (G/D). Le présent dispositif est un convertisseur de signal
analogique péritel (scart) en un signal HDMI. Il améliore la capacité et reproduit les signaux de sortie
dans un format HDMI xe d’une résolution de 1280x720.
Ce convertisseur péritel vers HDMI offre des solutions pour les problèmes de bruit, d’espace et de
sécurité des centres de contrôle de données, distribution d’information, présentations dans des salles
de conférence et dans des environnements d’éducation et de formation professionnelle.
CARACTERISTIQUES :
Ce convertisseur possède plusieurs caractéristiques qui lui permettent d’être très performant. On peut
en citer quelques unes :
• Facile à utiliser : Installation en quelques secondes, ne nécessite aucun réglage
• Il supporte une entrée RVB, CVBS et audio (G/D).
• Détecte automatiquement RVB (50/50 Hz), CVBS (NTSC/PAL)
• Rééchantillonnage de sortie HDMI 720p
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT

7
Spécications :
Signal d’entrée/sortie
Signal d’entrée DDC 5 Volts p-p (TTL)
Signal d’entrée vidéo 0,5 -1,0 Volts p-p
Entrée vidéo RVB, CVBS
Sortie Vidéo HDMI 720p
Connexions
Connecteur HDMI Type A 19 pins femelle
Connecteur péritel Péritel (21 pins) femelle
Garantie
Garantie limitée 2 ans pièces et main-d’œuvre
Conditions environnementales
Température de fonctionnement 0ºC à +70ºC
Humidité de fonctionnement 10% à 85 % HR (sans condensation)
Température de stockage -10ºC à +80ºC
Humidité de stockage 5% à 90 % HR (sans condensation)
Exigences d'alimentation
Alimentation externe 5 V CC @ 2 A
Consommation d’énergie 5 Watts (max)
Normes approuvées
Convertisseur FCC, CE, UL
Alimentation UL, CE, FCC
Accessoires
Adaptateur secteur Standard Europe
Remarque : Les spécications peuvent être modiées sans préavis.
Contenu de l’emballage :
Avant d’utiliser cette unité, vériez que tous les éléments suivants sont présents dans l’emballage :
• Unité principale
• Alimentation 5 V CC
• Mode d’emploi
Description des panneaux :
1) Connecteur d’entrée péritel
2) Connecteur de sortie HDMI
3) Prise 5 V CC
12
3
SCART TO HDMI Scal er
Connexion et utilisation :
Avant l’installation, assurez-vous que tous les appareils à connecter sont hors tension.
• Connectez l’appareil source et le convertisseur via un câble péritel.
• Connectez le convertisseur et l’appareil destination via un câble HDMI.

8
• Connectez le côté CC de l’alimentation à la prise 5 V du convertisseur et branchez le côté CA dans
une prise secteur.
• Mettez sous tension.
Attention : Insérez / Retirez les câbles doucement.
Schéma de raccordement :
Boîtier décodeur
Câble péritel Câble HDMI
TV HD
Convertisseur péritel vers HDMI
Lecteur DVD
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être ouvert
que par un technicien qualié si une réparation s’impose. Débranchez
l’appareil et les autres équipements du secteur s’il y a un problème. Ne pas exposer l’appareil à l’eau
ni à l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole gure sur l’appareil. Il signie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent
pour ce genre de produits.
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION

9
NEDERLANDS
INLEIDING:
SCART signaalinterface is een Europese standaardinterface voor analoge signalen. De interface
omvat analoge RGB, CVBS en audio (L/R). Deze omvormer is een uniek apparaat dat een analoog
SCART-signaal omzet naar een HDMI-signaal. Hij verbetert de compatibiliteit en de uitgangssignalen
bij een vast HDMI-format met een resolutie van 1280x720.
Deze omvormer van SCART naar HDMI biedt oplossingen voor zorgen omtrent geluid, ruimte en
beveiliging, beheer van gegevenscentra, informatieverspreiding, presentaties voor conferenties,
scholen en bedrijfstrainingen.
KENMERKEN:
De vele functies van deze omvormer zorgen voor een superieur resultaat. Deze functies zijn onder
meer:
• Gemakkelijk in gebruik: In enkele seconden geïnstalleerd, geen instelling nodig
• Ondersteunt RGB, CVBS en audio (L/R) input.
• Detecteert automatisch RGB (50/50Hz), CVBS (NTSC/PAL)
• Upgraden naar HDMI 720p output
Specicaties:
Signaal input/output
Inputsignaal DDC 5 Volt p-p (TTL)
Inputsignaal video 0.5 -1.0 Volt p-p
Video-input RGB, CVBS
Video-output HDMI 720p
Aansluitingen
HDMI-connector Type A (19 pinnen) vrouwtje
SCART-connector SCART (21 pinnen) vrouwtje
Garantie
Beperkte garantie 2 jaar op onderdelen en arbeid
Milieu
Bedrijfstemperatuur 0ºC tot +70ºC
Operationele luchtvochtigheid 10% tot 85 % RH (geen condensatie)
Opslagtemperatuur -10ºC tot +80ºC
Vochtigheid tijdens opslag 5% tot 90 % RH (geen condensatie)
Elektrische voeding
Externe voeding 5V DC@2A
Vermogensverbruik 5 Watt (max)
Goedgekeurd volgens de regelgeving
Omvormer FCC, CE, UL
Voeding UL, CE, FCC
Accessoires
AC voedingsadapter Europese norm
Opmerking: Specicaties zijn onderhevig aan verandering zonder kennisgeving.

10
Inhoud van de verpakking:
Controleer voor u dit toestel gebruikt de inhoud van de verpakking en overtuig u ervan dat de volgende
onderdelen in de verpakking zitten:
• Hoofdunit
• 5V DC voedingsaansluiting
• Gebruikershandleiding

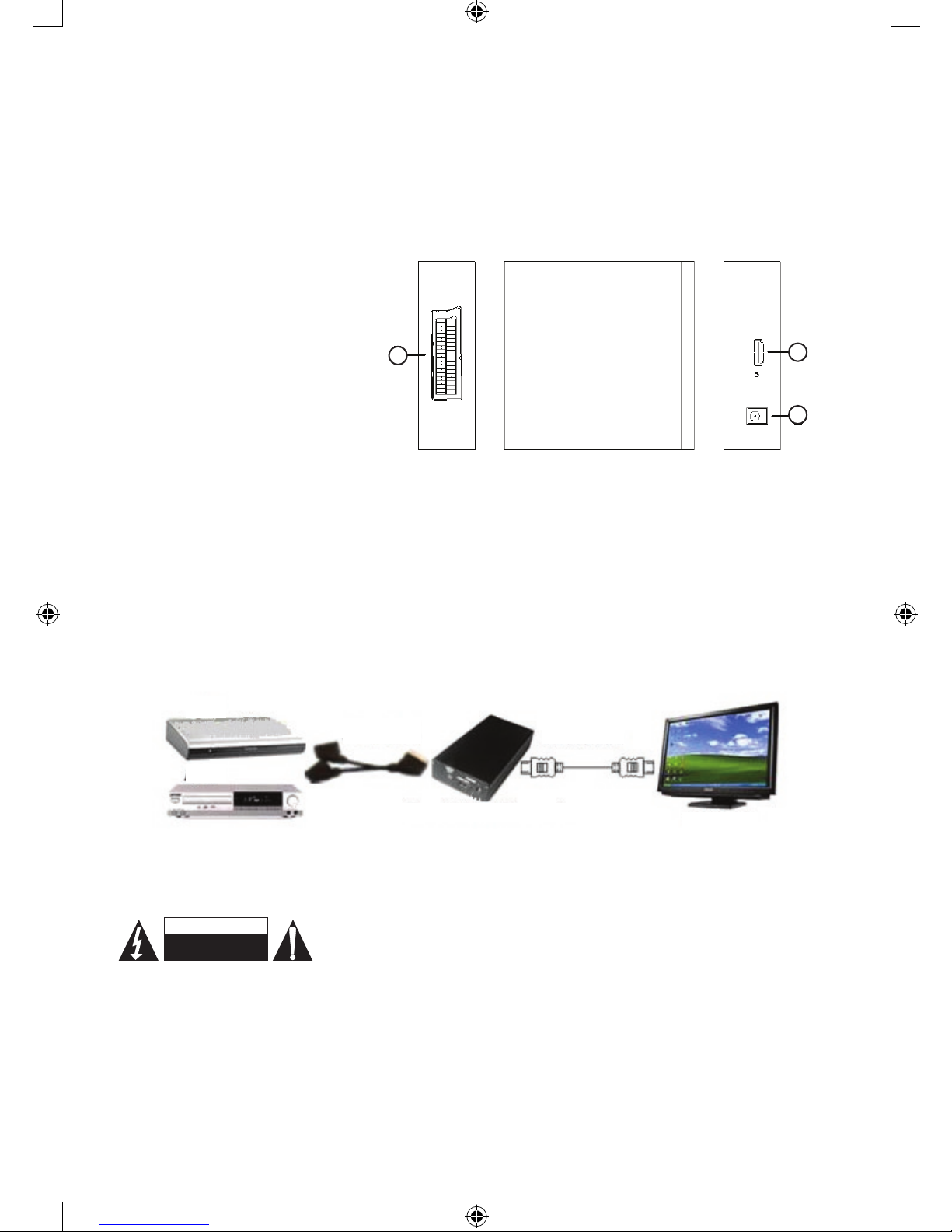

Beschrijving paneel:
1) Scart-inputconnector
2) HDMI-outputconnector
3) 5V DC connector
12
3
SCART TO HDMI Scal er
Aansluiting en bediening:
Zorg vóór installatie dat alle apparatuur die u wenst aan te sluiten uitgeschakeld is.
• Sluit het bronapparaat aan op de omvormer via de SCART-kabel.
• Sluit de omvormer aan op het apparaat van bestemming via de HDMI-kabel.
• Steek de DC-kant van de 5V voeding in de omvormer en steek daarna de AC-kant van de voeding
in het stopcontact.
• Zet het apparaat aan
Let op: kabels dient u voorzichtig aan te sluiten / los te koppelen
Aansluitschema:
STB
Scartkabel HDMI-kabel
HD TV
Omvormer van Scart naar HDMI
DVD
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit product
ALLEEN worden geopend door een erkende technicus wanneer er
onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als
zich problemen voordoen. Stel het product niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
GEVAAR VOOR
ELEKTRISCHE SCHOK
NIET OPENEN
LET OP:

11
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.
Algemeen:
Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit
soort producten zijn er speciale inzamelingspunten.
ITALIANO
INTRODUZIONE:
L’interfaccia di segnale SCART è un’interfaccia standard di segnale analogico usata in Europa. Essa
include RGB analogico, CVBS e audio (L/R). Questo convertitore è un dispositivo unico che converte
un segnale SCART analogico in un segnale HDMI. Esso migliora la compatibilità e i segnali d’uscita
ad un formato ssato HDMI con una risoluzione di 1280x720.
Questo convertitore da SCART ad HDMI offre soluzione per i problemi di rumore, spazio e sicurezza,
controllo centrale dei dati, distribuzione delle informazioni, presentazioni in sala conferenza, scuole e
ambienti di addestramento aziendale.
CARATTERISTICHE:
Questo convertitore ha molte caratteristiche che gli permettono di funzionare in una maniera superiore.
Tra queste caratteristiche si trovano:
• Facile da usare: s’installa in pochi secondi, nessuna necessità d’impostazione
• Supporta ingressi RGB, CVBS e audio (L/R)
• Rileva automaticamente RGB (50/50Hz), CVBS (NTSC/PAL)
• Ingrandisce no ad un’uscita HDMI 720p
Speciche:
Ingresso/uscita segnale
Segnale DDC d’ingresso 5 Volt p-p (TTL)
Segnale video d’ingresso 0,5-1,0 Volt p-p
Video d’ingresso RGB, CVBS
Video d’uscita HDMI 720p
Collegamenti
Connettore HDMI Tipo A (a 19 pin) femmina
Connettore SCART SCART (a 21 pin) femmina
Garanzia
Garanzia limitata 2 anni per parti e riparazioni
Ambiente
Temperatura d’uso Da 0ºC a +70ºC

12
Umidità d'uso Da 10% a 85 % RH (nessuna condensa)
Temperatura di conservazione Da -10ºC a +80ºC
Umidità di conservazione Da 5% a 90 % RH (nessuna condensa)
Requisiti di potenza
Alimentazione esterna 5V DC@2A
Consumo di potenza 5 Watt (massimo)
Conformità alle norme
Unità convertitore FCC, CE, UL
Alimentatore UL, CE, FCC
Accessori
Adattatore di potenza AC Standard Europa
Nota: le speciche sono soggette a cambiamenti senza preavviso.
Contenuto della confezione:
Prima di provare ad usare questa unità, si prega di controllare la confezione e assicurarsi che i
seguenti componenti siano contenuti nella scatola:
• Unità principale
• Alimentatore DC da 5V
• Manuale dell’utente

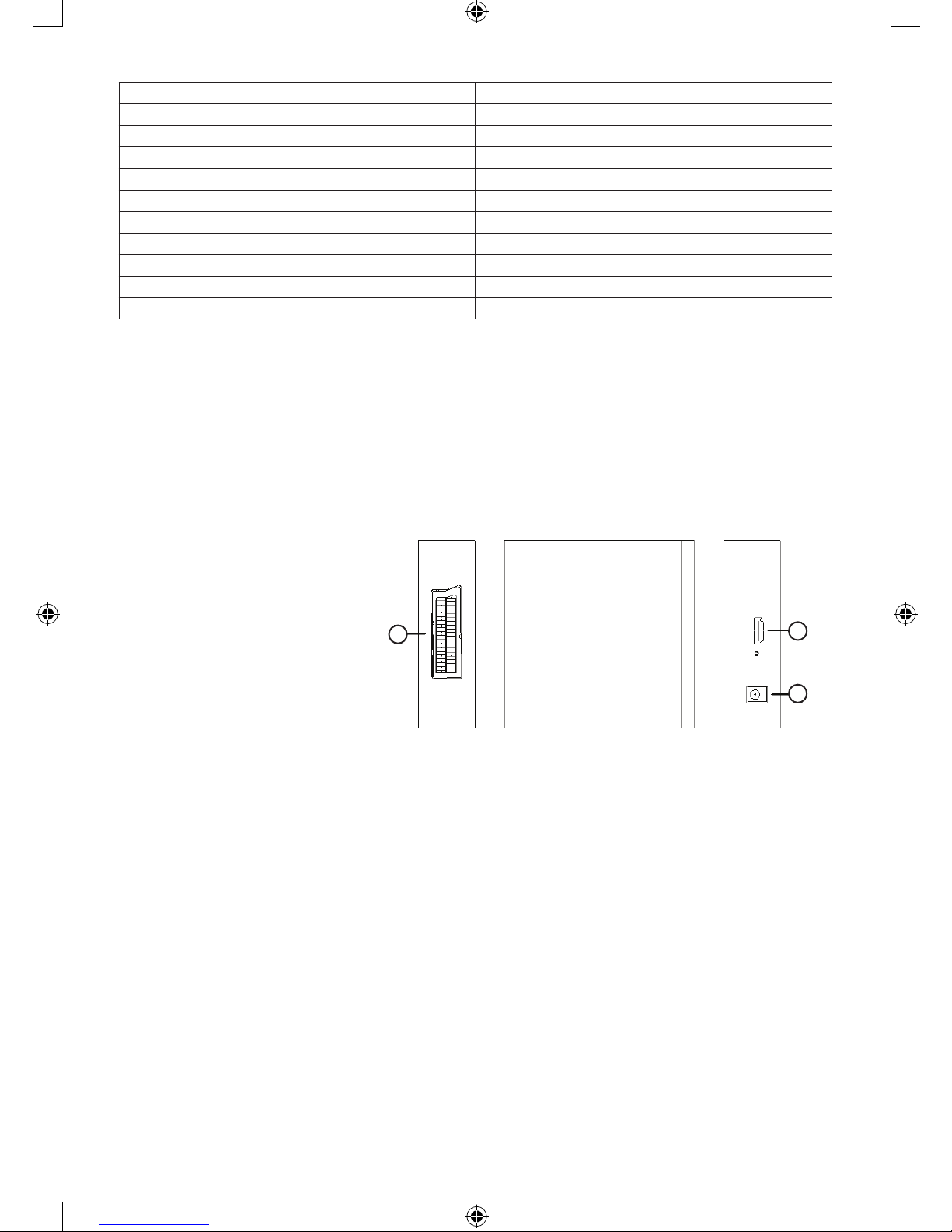

Descrizione del pannello:
1) Connettore ingresso scart
2) Connettore uscita HDMI
3) Connettore DC 5V
12
3
SCART TO HDMI Scal er
Collegamento ed uso:
Prima dell’istallazione, si prega di assicurarsi che tutti i dispositivi che si vuole collegare siano spenti.
• Collegare il dispositivo sorgente e il convertitore tramite il cavo SCART
• Collegare il convertitore e il dispositivo di destinazione tramite il cavo HDMI.
• Inserire il lato DC dell’alimentatore da 5V nel convertitore e poi collegare il lato AC dell’alimentatore
nella presa da parete.
• Accendere l’alimentatore
Attenzione: inserire / estrarre il cavo con delicatezza.

13

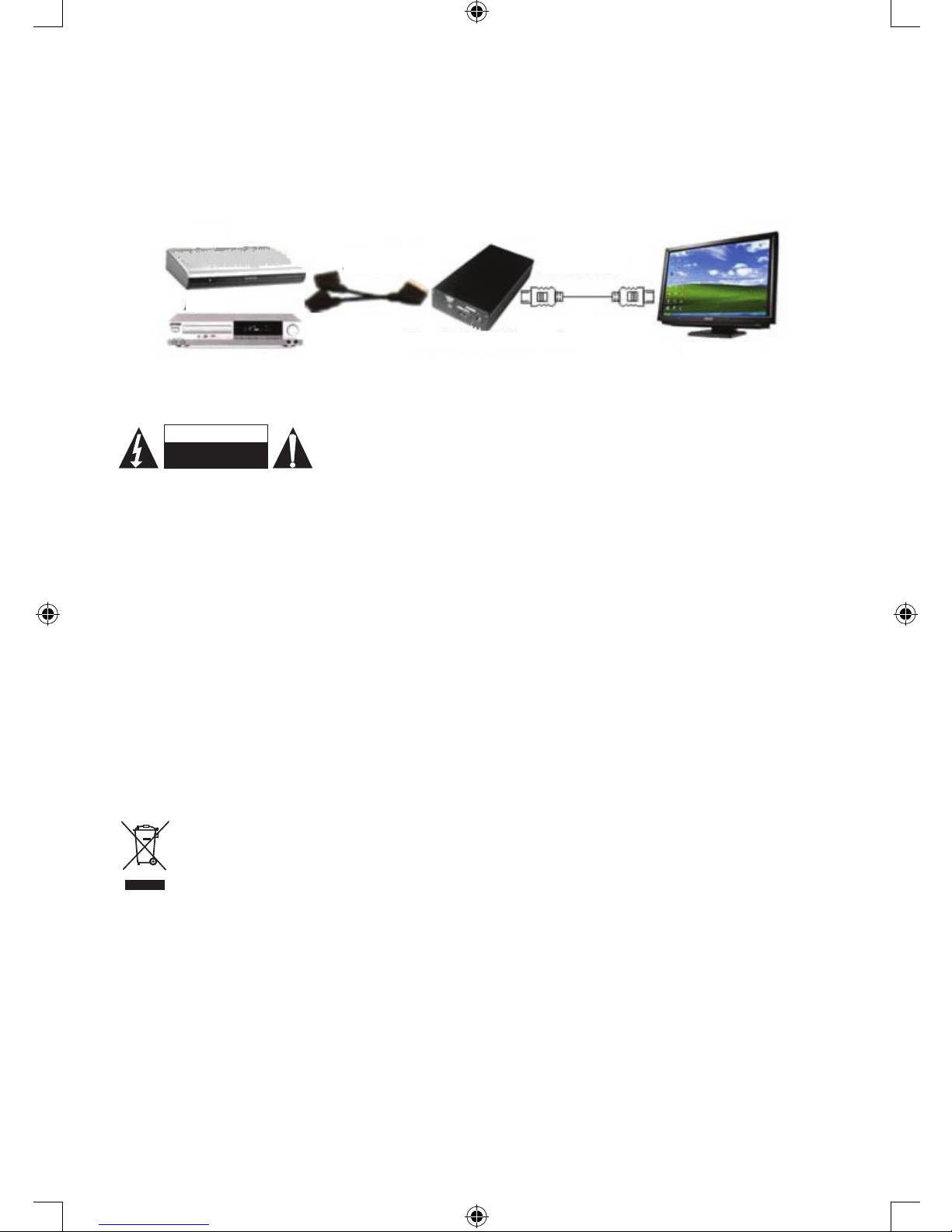

Schema dei collegamenti:
STB
Cavo Scart Cavo HDMI
TV HD
Convertitore da Scart ad HDMI
DVD
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere
aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.
Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non
esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici
ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti esiste
un sistema di raccolta differenziata.
ESPAÑOL
INTRODUCCIÓN:
El interfaz de señal SCART es la interfaz estándar de señal analógica en Europa. Incluye RGB
analógico, CVBS y audio estéreo. Este convertidor es un dispositivo exclusivo que convierte la señal
SCART analógica en una señal HDMI. Mejora la compatibilidad y la señal de salida en un formato
HDMI jo con una resolución de 1280x720.
Este convertidor de SCART a HDMI ofrece la solución a los problemas de ruido, espacio y seguridad,
control de centro de datos, distribución de información, presentaciones en salas de conferencia,
escuelas y ambientes de adiestramiento.
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ATTENZIONE

14
CARACTERÍSTICAS:
Este convertidor tiene muchas características que le permiten un rendimiento superior. Entre ellas
usted encontrará:
• Fácil de usar: se instala en segundos y no necesita conguración
• Soporta entradas RGB, CVBS y audio estéreo
• Detecta automáticamente RGB (50/50Hz), CVBS (NTSC/PAL)
• Mejora la calidad hasta una salida HDMI de 720p
Especicaciones:
Entrada/salida de señal
Señal DDC de entrada 5 Voltios p-p (TTL)
Señal de vídeo de entrada 0.5-1.0 Voltios p-p
Vídeo de entrada RGB, CVBS
Vídeo de salida HDMI 720p
Conexiones
Conector HDMI Tipo A (19 pines) hembra
Conector SCART (Euroconector) SCART (21pines) hembra
Garantía
Garantía limitada 2 años de piezas y mano de obra
Ambiente
Temperatura de funcionamiento 0ºC hasta +70ºC
Humedad de funcionamiento 10% hasta 85 % HR (sin condensación)
Temperatura de almacenamiento -10ºC hasta +80ºC
Humedad de almacenamiento 5% hasta 90 % HR (sin condensación
Requisitos de alimentación eléctrica
Alimentación eléctrica externa 5V CC@2A
Consumo de potencia 5 Vatios (máx.)
Aprobaciones reglamentarias
Unidad convertidora FCC, CE, UL
Fuente de alimentación UL, CE, FCC
Accesorios
Adaptador eléctrico CA Estándar europeo
Nota: Las especicaciones técnicas están sujetas a cambios sin previo aviso.
Contenido del paquete:
Antes de intentar usar esta unidad, por favor compruebe el contenido del paquete y asegúrese que
contiene los siguientes elementos en la caja de envío:
• Unidad principal
• Adaptador eléctrico 5V CC
• Manual del Usuario

15
Descripción del panel:
1) Euroconector (SCART) de entrada
2) Conector de salida HDMI
3) Conector eléctrico 5V CC
12
3
SCART TO HDMI Scal er
Conexiones y funcionamiento:
Antes de instalarlo, por favor asegúrese de que todos los aparatos que desee conectar están
apagados.
• Conecte el dispositivo fuente y el convertidor usando el cable SCART.
• Conecte el convertidor y el dispositivo de destino usando el cable HDMI.
• Conecte el extremo de 5V CC del adaptador eléctrico y después el enchufe de CA a la toma de
corriente.
• Encienda el equipo.
Atención: Conecte / desconecte los cables con delicadeza.
Diagrama de conexión:
Decodicador
Cable Scart Cable DDMI
TV HD
Convertidor Scart a HDMI
DVD
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto SÓLO
lo debería abrir un técnico autorizado cuando necesite reparación.
Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema.
No exponga el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modicaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
Las ilustraciones y las especicaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
RIESGO DE ELECTROCUCIÓN
NO ABRIR
ATENCIÓN

16
Atención:
Este producto está señalizado con este símbolo. Esto signica que los productos eléctricos
y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe
un sistema de recogida individual para este tipo de productos.
MAGYAR
BEVEZETÉS:
A SCART Európában használatos szabványos analóg jelcsatlakozási felület. Analóg RGB, CVBS és
bal/jobb hangcsatorna jelet tartalmaz. Az átalakító az analóg SCART jelet HDMI jellé alakítja. Javítja
az összekapcsolhatóságot azzal, hogy rögzített, 1280x720 képpont felbontású HDMI jelet ad ki.
Ezzel a SCART – HDMI átalakítóval megoldhatók a zaj-, hely- és biztonsági problémák, biztosítható
az adatközpontból való vezérelhetőség és az információ-szétosztás, és egyszerűbben tarthatók
előadások konferenciákon, iskolákban és vállalati képzéseken.
FŐ JELLEMZŐK:
Ez az átalakító számos előnyös jellemzőjénél fogva kiváló használati értéket képvisel. Legfontosabb
előnyei a következők:
• Könnyen használható: Másodpercek alatt telepíthető, beállítást nem igényel
• Támogatja az RGB, CVBS és bal/jobb hangcsatorna jeleket
• Automatikusan érzékeli az RGB (50/50Hz), CVBS (NTSC/PAL) jeleket
• HDMI 720p kimenőjelet állít elő
Műszaki adatok:
Bemenőjel/kimenőjel
DDC bemenőjel 5 Vcs-cs (TTL)
Bemenő videojel 0,5-1,0 Vcs-cs
bemenő videojel RGB, CVBS
Kimenő videojel HDMI 720p
Csatlakozók
HDMI csatlakozó Type A, 19 érintkezős aljzat
SCART csatlakozó SCART, 21 érintkezős aljzat
Jótállás
Korlátozott jótállás 2 év az alkatrészekre és munkaköltségre
Környezetállóság
Üzemi hőmérséklet 0ºC – +70ºC
Üzemi légnedvesség 10% – 85 % (kicsapódásmentes)
Tárolási hőmérséklet -10ºC – +80ºC
Tárolási légnedvesség 5% – 90 % (kicsapódásmentes)
Táplálás
Külső tápfeszültség 5 V=, 2 A
Fogyasztás 5 W (max.)
Hatósági jóváhagyások
Konverter egység FCC, CE, UL
Táp UL, CE, FCC
Tartozékok
Hálózati tápegység Euro szabványos
Megjegyzés: A műszaki adatokat előzetes értesítés nélkül módosíthatjuk.

17
A csomag tartalma:
Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és
sértetlenségét:
• Fő egység
• 5 V-os tápegység
• Felhasználói kézikönyv
A panel ismertetése:
1) Scart bemeneti csatlakozó
2) HDMI kimeneti csatlakozó
3) 5 V-os tápcsatlakozó
12
3
SCART TO HDMI Scal er
Bekötés és használat:
Bekötés előtt ellenőrizze, hogy az összekapcsolandó készülékek mind ki vannak-e kapcsolva.
• Kösse össze a SCART kábellel a jelforrást és az átalakítót.
• Kösse össze a HDMI kábellel az átalakítót és a célkészüléket.
• Dugaszolja a tápegység kimenetét az átalakító 5 V-os aljzatába, majd bemenetét a konnektorba.
• Kapcsolja be
Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket.
Bekötési vázlat:
STB
Scart kábel HDMI kábel
HD TV
SCART – HDMI átalakító
DVD
Biztonsági óvintézkedések:
Az áramütés veszélyének csökkentése érdekében ezt a terméket
KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza
ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a
terméket víz vagy nedvesség.
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.
Jótállás:
Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.
ÁRAMÜTÉS VESZÉLYE!
NE NYISSA FEL!
VIGYÁZAT!

18
Általános tudnivalók:
A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.
Figyelem:
Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket
külön begyűjtő létesítmények végzik.
SUOMI
ESITTELY:
SCART-signaaliliitäntä on standardi analoginen signaaliliitäntä Euroopassa. Se sisältää analogisen
RGB:n, CVBS:n ja audion (L/R). Tämä muunnin on ainutlaatuinen laite, joka muuntaa analogista
SCART-signaalia HDMI-signaaliksi. Se parantaa yhteensopivuutta ja ulostulosignaalia määrätyssä
HDMI-formaatissa 1280x720 resoluutiolla.
Tämä SCART to HDMI muunnin tarjoaa ratkaisuja melua, tilaa ja turvallisuutta koskien,
tietokeskusvalvontaan, tiedonjakoon, esityksiin kokouksissa, kouluille ja yrityskoulutustiloihin.
OMINAISUUDET:
Muunnin toimii edistyksellisellä tavalla sen erityisominaisuuksien ansiosta. Laitteen ominaisuuksia ovat
esimerkiksi:
• Helppo käyttää: Asennus muutamassa sekunnissa ilman asetuksia
• Tukee RGB, CVBS ja audio (L/R) sisääntuloja
• Automaattinen RGB:n (50/50Hz), CVBS:n (NTSC/PAL) havaitseminen
• Parannettu HDMI 720p ulostulolle
Tekniset tiedot:
Signaalin sisääntulo/ulostulo
DDC sisääntulosignaali 5 Volttia p-p (TTL)
videon sisääntulosignaali 0.5 -1.0 Volttia p-p
videosisääntulo RGB, CVBS
Videoulostulo HDMI 720p
Liitännät
HDMI-liitin Tyyppi A (19-pin) naaras
SCART-liitin SCART (21-pin) naaras
Takuu:
Rajoitettu takuu 2 vuotta osat ja työ
Ympäristö
Käyttölämpötila 0ºC - +70ºC
Ilmankosteus 10% - 85 % RH (ei tiivistymistä)
Varastointilämpötila -10ºC - +80ºC
Varastointikosteus 5% - 90 % RH (ei tiivistymistä)

19
Virtavaatimukset
Ulkoinen virtalähde 5V DC@2A
Virrankulutus 5 Wattia (enint.)
Lailliset hyväksynnät
Muunninyksikkö FCC, CE, UL
Virtalähde UL, CE, FCC
Lisälaitteet
AC virta-adapteri Eurooppalainen standardi
Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
Pakkauksen sisältö:
Tarkista ennen laitteen käyttöönottoa, että pakkaus sisältää kaikki seuraavat osat:
• Pääyksikkö
• 5V DC-virtalähde
• Käyttöohjeet
Paneelin esittely:
1) Scart sisääntuloliitäntä
2) HDMI ulostuloliitäntä
3) 5V DC liitäntä
12
3
SCART TO HDMI Scal er
Kytkennät ja käyttö:
Varmista ennen asennusta, että liitettävät laitteet on kytketty pois päältä.
• Liitä lähdelaite ja muunnin SCART-johdolla.
• Liitä muunnin ja kohdelaite HDMI-johdolla.
• Liitä 5V virtalähteen DC-puoli muuntimeen ja liitä sitten virtalähteen AC-puoli pistorasiaan.
• Käännä virta päälle.
Huomautus: Kytke / irrota johdot varovasti.
Kytkentäkaavio:
STB
Scart-johto HDMI-johto
HD TV
Scart to HDMI muunnin
DVD

20
Turvallisuuteen liittyvät varoitukset:
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia
ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä
tuotemerkkejä ja niitä on käsiteltävä sellaisina.
Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.
Huomio:
Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia
tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen
keräysjärjestelmä.
SVENSKA
INLEDNING:
SCART-signalgränssnitt är standardgränssnitt för analoga signaler i Europa. Det inkluderar RGB,
CVBS och audio (L/R). Denna omvandlare är en unik enhet som omvandlar en analog SCART-signal
till en HDMI-signal. Den förbättrar kompabiliteten och utgångssignaler vid fasta HDMI-format med en
upplösning på 1280x720.
SCART till HDMI-omvandlaren erbjuder lösningar på brus, utrymmes- och säkerhetssammanhang,
datacenterkontroll, informationsdistribution, skolor och företagsutbildningsmiljöer.
FUNKTIONER:
Omvandlaren har många funktioner som gör att den kan fungera på ett utmärkt sätt. Bland dessa
funktioner är:
• Lättanvänd: Installera på bara några sekunder, inga inställningar behövs
• Stöder RGB, CVBS och audio (L/R) input.
• Upptäcker automatiskt RGB (50/50Hz), CVBS (NTSC/PAL)
• Uppförstorar till HDMI 720p output
Specikationer:
Signal input/output
Input DDC-signal 5V p-p (TTL)
Input videosignal 0,5 -1,0 V p-p
Videoingång RGB, CVBS
Videoutgång HDMI 720p
SÄHKÖISKUVAARA
ÄLÄ AVAA
HUOMIO
