Kraftronic Q1W-SP19-1900G User manual

Hochdruckreiniger
Q1W-SP19-1900G / 972771
Bevor Sie unseren Hochdruckreiniger verwenden, lesen Sie bitte
dieses Handbuch sorgfältig durch, um die ordnungsgemäße
Verwendung Ihres Gerätes zu verstehen. Bewahren Sie diese
Anleitung griffbereit auf.
hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG
Celler Straße 47, D-29614 Soltau
2019-11-12 / HCHAM / Ausgabe: Oktober 2019
Hergestellt in China 2019
VORSICHT!

2
INHALTSVERZEICHNIS
Allgemeine Sicherheitshinweise ..............................................................................07
Beschreibung der Symbole.....................................................……...............………13
Beschreibung der Produktteile.................................................................................15
Bestimmungsgemäßer Gebrauch............................................................................15
Zusammenbau........................................................................................................16
Betrieb......................................................................................................................17
Anwendung..............................................................................................................19
Technische Daten.....................................................................................................20
Wartung....................................................................................................................21
Fehlerbehebung.......................................................................................................22
Garantiebedingungen……………………………………………….............………......23
CE-Konformitätserklärung............. ........………....……........……..............…...........24

3

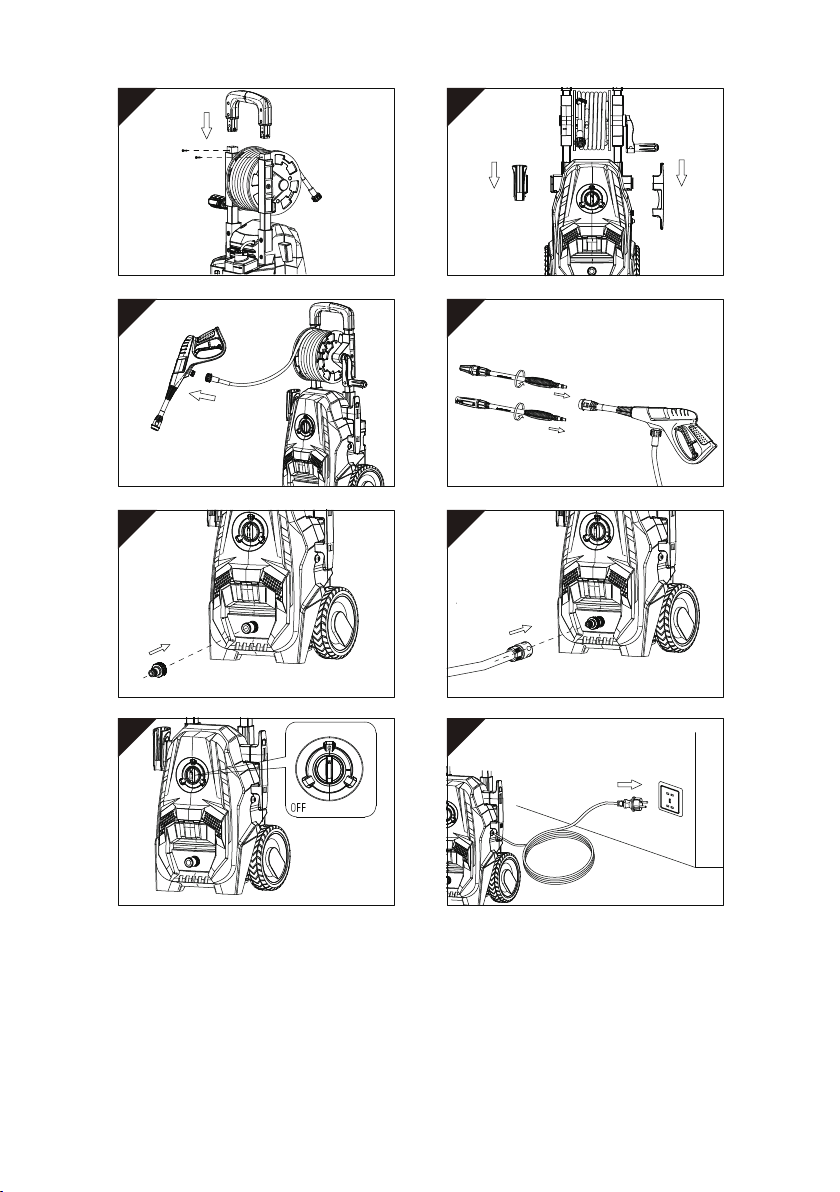

1 2
3 4
5 6
7 8

4
9 10
11 12
13 14
15 16
Hoher Druck
Niedriger Druck

5
17
18

6

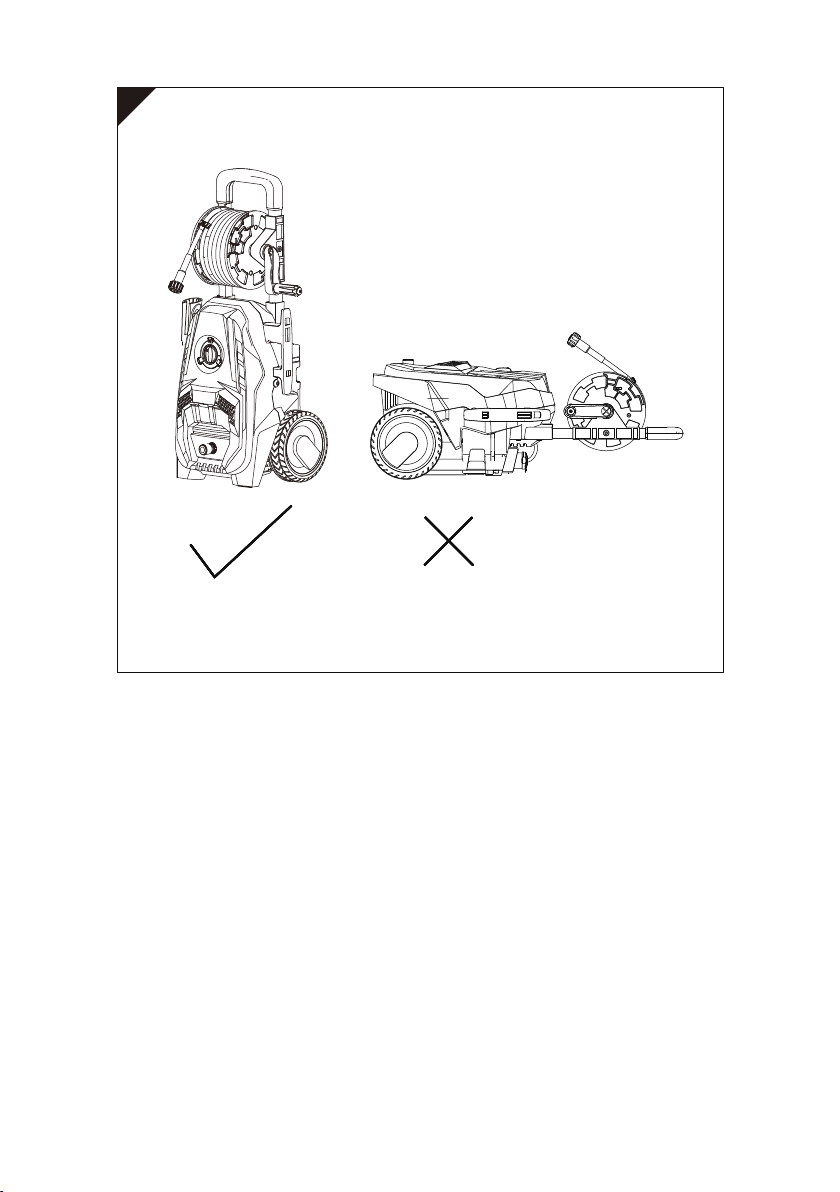

19

7
SICHERHEITSHINWEISE
1. Dieses Gerät darf nicht von Kindern benutzt
werden. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
2. Dieses Gerät kann von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder Mangel an Erfahrung und Wissen verwendet
werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs unterwiesen wurden und die
daraus resultierenden Gefahren verstanden haben.
3. WARNUNG: Wenn das Netzkabel beschädigt ist,
muss es vom Hersteller, seinem Kundendienst
oder einer gleichermaßen qualizierten Person
ausgetauscht werden, um eine Gefährdung zu
vermeiden.
4. WARNUNG: Dieses Gerät ist für die Verwendung mit
dem vom Hersteller mitgelieferten oder empfohlenen
Reinigungsmittel vorgesehen. Die Verwendung
anderer Reinigungsmittel oder Chemikalien kann die
Gerätesicherheit beeinträchtigen.
5. WARNUNG: Vom Hochdruckstrahl können bei falscher
Anwendung Gefahren ausgehen. Der Hochdruckstrahl
darf nicht auf Personen, eingeschaltete Elektrogeräte
oder auf das Gerät selbst gerichtet werden.
6. WARNUNG: Verwenden Sie das Gerät nicht im
Umkreis von Personen, die keine Schutzkleidung
tragen.
7. WARNUNG: Tragen Sie beim Arbeiten mit dem Gerät
immer entsprechende persönliche Schutzausrüstung
(PSA), z.B. Sicherheitsschuhe, Arbeitshandschuhe,
Schutzhelm mit Visier, Gehörschutz usw.

8
8. WARNUNG: Richten Sie den Hochdruckstrahl
keinesfalls auf sich selbst oder auf andere, um z.B.
Kleidungsstücke oder Schuhe zu reinigen.
9. WARNUNG: Explosionsgefahr – versprühen Sie keine
brennbaren Flüssigkeiten.
10.WARNUNG: Hochdruckreiniger dürfen nicht
von Kindern oder nicht eingewiesenen Personen
verwendet werden.
11.WARNUNG: Hochdruckschläuche,
Verbindungsstücke und Kupplungen sind für die
Gerätesicherheit von großer Bedeutung. Verwenden
Sie ausschließlich vom Hersteller empfohlene
Schläuche, Verbindungsstücke und Kupplungen.
12.WARNUNG: Zur Gewährleistung der Gerätesicherheit
dürfen nur vom Hersteller bezogene oder zugelassene
Original-Ersatzteile verwendet werden. Es ist
untersagt, Zubehörteile anderer Hersteller und
sonstiges Zubehör einzusetzen, das nicht speziell für
dieses Modell vorgesehen ist.
13.WARNUNG: Wasser, das durch einen
Rückussverhinderer geossen ist, wird als nicht
trinkbar eingestuft.
14.WARNUNG: Gerät ausschalten und stromlos
machen. Dazu den Netzstecker aus der Steckdose
ziehen, bevor Montage-, Reinigungs-, Einstell- oder
Wartungsarbeiten daran vorgenommen werden
oder bevor Teile ausgetauscht werden oder bevor
das Gerät eingelagert, transportiert oder funktionell
umgerüstet werden soll.
15.WARNUNG: Verwenden Sie das Gerät nicht, wenn
das Netzkabel oder wichtige Teile des Geräts
beschädigt sind, z.B. Sicherheitsvorrichtungen,

9
Hochdruckschläuche, Sprühpistole. Bei beschädigtem
Hochdruckschlauch darf das Gerät nie benutzt
werden.
16.WARNUNG: Ungeeignete Verlängerungskabel
können gefährlich sein. Wenn ein Verlängerungskabel
verwendet wird, muss es für die Verwendung in
Außenbereichen geeignet sein. Der Anschluss muss
trocken gehalten werden und darf nicht auf dem
Boden liegen. Netzstecker und Steckdose müssen
wasserdicht konstruiert sein. Es wird empfohlen, zur
Verlängerung eine Kabeltrommel zu verwenden, deren
Steckdose mindestens 60 mm über dem Boden liegt.
17.WARNUNG: Bringen Sie den Netzschalter immer in
die Aus-Position, Wenn das Gerät unbeaufsichtigt
hinterlassen wird.
18.WARNUNG: Das Gerät ist nicht für den Anschluss
an eine normale Trinkwasserleitung vorgesehen.
Verwenden Sie ggf. ein nach IEC 61770 zugelassenes
Rückschlagventil oder einen entsprechenden
Zulaufschlauch.
19.WARNUNG: Der Elektroanschluss ist von einem
Elektrofachmann gemäß IEC 60364-1 herzustellen. Für
dieses Gerät wird eine Stromversorgung empfohlen,
die entweder durch einen Fehlerstromschutzschalter
abgesichert ist, der die Stromzufuhr unterbricht, wenn
ein Fehlerstrom von mehr als 30 mA gegen Erde ießt,
oder die durch eine andere Vorrichtung abgesichert
ist, welche die Erdung überwacht.
20.WARNUNG: Das Gerät darf nie mit nicht brennbaren
oder giftigen Flüssigkeiten oder Flüssigkeiten
verwendet werden, deren Eigenschaften mit einem
ordnungsgemäßen Gerätebetrieb nicht vereinbar sind.

10
21.WARNUNG: Das Gerät nie im Freien im Regen
verwenden.
22.WARNUNG: Den Netzstecker und/oder den
Anschluss nie mit nassen Händen berühren.
23.WARNUNG: Den Auslösehebel nie in Betriebsposition
arretieren.
24.WARNUNG: Kontrollieren Sie, ob sich das Typenschild
am Gerät bendet. Wenden Sie sich an den Händler,
falls es fehlt. Geräte ohne Typenschilder dürfen nicht
benutzt werden, da sie dann nicht identizierbar sind
und eine potenzielle Gefahrenquelle darstellen.
25.WARNUNG: Das Sicherheitsventil bzw. die
Schutzvorrichtungen dürfen nie manipuliert oder
verstellt werden.
26.WARNUNG: Der Originaldurchmesser der
verstellbaren Düse darf nie geändert werden.
27.WARNUNG: Das Gerät im angeschlossenen Zustand
nie unbeaufsichtigt lassen.
28.WARNUNG: Zum Versetzen des Geräts nie am
Netzkabel ziehen.
29.WARNUNG: Fahrzeuge dürfen nicht über den
Hochdruckschlauch fahren.
30.WARNUNG: Zum Versetzen des Geräts nie am
Hochdruckschlauch ziehen.
31.WARNUNG: Wird der Strahl auf Reifen, Reifenventile
oder andere druckbeaufschlagte Komponenten
gerichtet, kann der hohe Druck des Strahls gefährlich
werden. Keinen Wasserstrahl verwenden und beim
Reinigen die Düse immer mindestens 30 cm entfernt
halten.
32.WARNUNG: Alle elektrischen Leiter müssen vor dem
Wasserstrahl geschützt werden.
