kronings Mover KG2M 2011 User manual

Catract eropubi
Moving your
holiday
www.kronings.com
f a r veske ma
DK IGB INL IFR

fa rveske ma
Bruger- og monteringsvejledning ........................................................................................................................ 3
Installation and user manual................................................................................................................................ 10
Installatie- en gebruikershandleiding.............................................................................................................. 17
Les instructions et le manuel............................................................................................................................... 24

fa rveske ma
Bruger- og
monteringsvejledning
www.kronings.com - next generation caravan equipment

Tillykke
Tillykke med dit nye Kronings caravan moving
system. Bruger og betjeningsvejledningen
beskriver funktionerne i dit moving system
samt de mest basale tekniske og montage-
mæssige egenskaber.
1. Fjernbetjening
2. Styreboks
3. Montering
4. Generelle informationer
5. El-diagram
6. Sikkerhed
7. Fejlfinding
8. Rengøring og vedligeholdelse
1. Fjernbetjening
Fjernbetjeningen er udstyret med 9 funktions-
knapper som bruges til at manøvrere cam-
pingvognen samt 1 on/off knap til at tænde
fjernbetjening og vælge funktion. N.B. styre-
boksen er ikke slukket selvom fjernbetjening-
en er slukket.

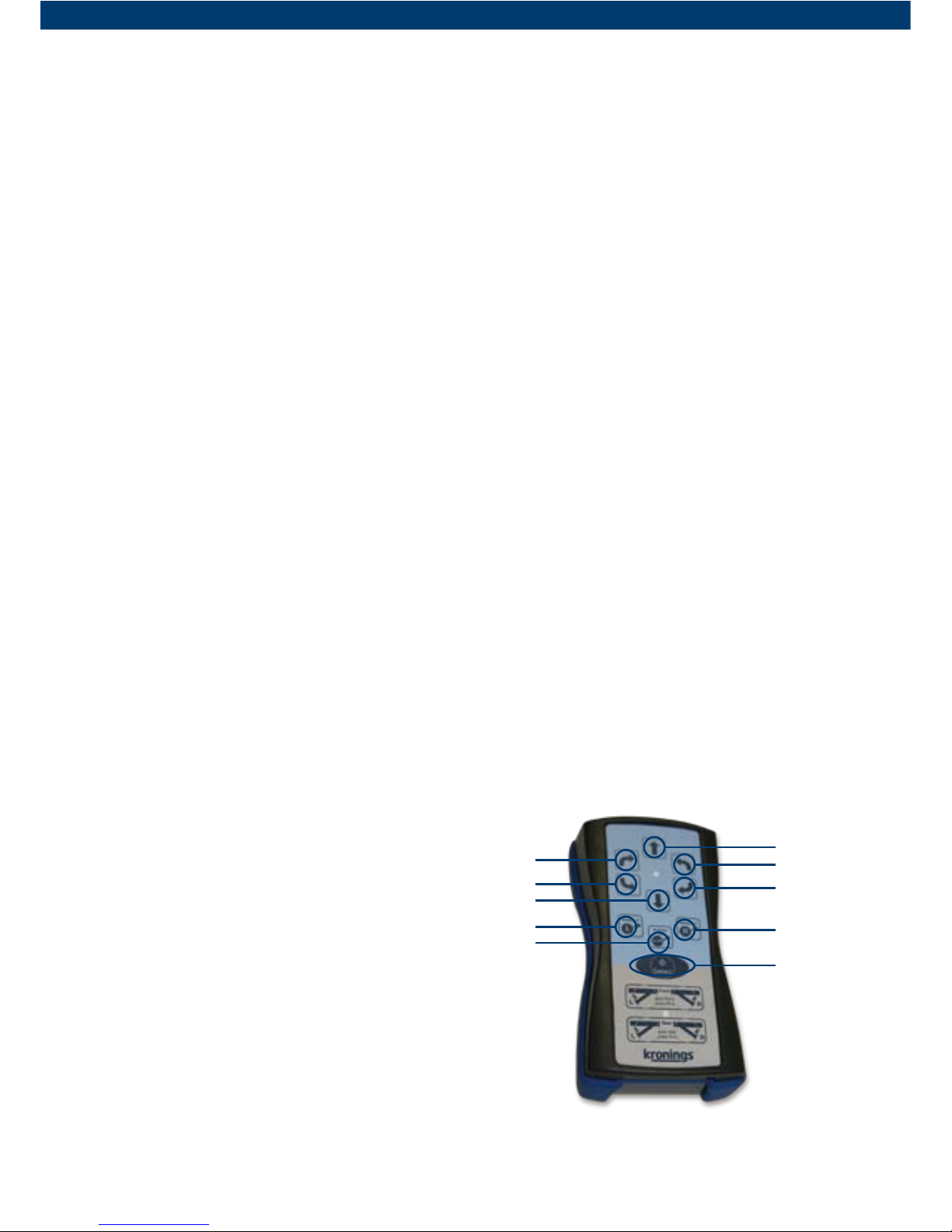

1.2 Beskrivelse af fjernbetjeningens
funktioner
For at tænde fjernbetjeningen tryk da den
midterste Select knap (10) ned i 3 sekunder til
lysdioden i det blå betjeningsfelt lyser. Heref-
ter trykkes yderligere én gang i 3 sekunder på
select knappen, for at aktivere støttebenene.
Fjernbetjeningen slukker automatisk efter
3 minutter uden brug.
For at køre rullerne ind på dækkene, hold da
L og R knapperne (4 + 9) inde på samme tid i 3
sekunder, hvorefter rullerne automatisk kører
til dækket og rullerne har det foreskrevne tryk
som styres individuelt af den digitale styre-
boks.
For at køre rullerne væk fra dækkene, holdes
L+R knappen (5) inde i 3 sekunder hvorefter
rullerne automatisk kører tilbage til stop po-
sition.
For at manøvrere campingvognen fremad,
hold da øverste funktionsknap (6) nede.
(Begge hjul kører fremad). For at manøvrere
campingvognen bagud, hold nederste funk-
tionsknap (3) nede (Begge hjul kører bagud).
For at manøvrere campingvognen frem mod
venstre, hold da øverste højre funktionsknap
(7) nede (Det højre hjul kører fremad og det
venstre hjul bagud).
For at manøvrere campingvognen frem mod
højre, hold da øverste venstre funktionsknap
(1) nede (Det venstre hjul kører fremad og det
højre hjul bagud).
For at manøvrere campingvognen tilbage
mod venstre, hold da nederste højre funktion-
sknap (8) nede (Det højre hjul kører bagud og
det venstre hjul fremad).
For at manøvrere campingvognen tilbage mod
højre, hold da nederste venstre funktionsknap
(2) nede (Det venstre hjul køre bagud og det
højre hjul fremad).
1. 7.
8.
9.
10.
2.
4.
3.
5.
6.
4 Bruger- og monteringsvejledning

2. Styreboks
Styreboksen er den grå boks som styrer mo-
ving systemets funktioner via fjernbetjenin-
gen. Styreboksen skal monteres lodret på et
fugt frit sted i campingvognen. Antennen skal
monteres væk fra styreboks, batteri og lader.

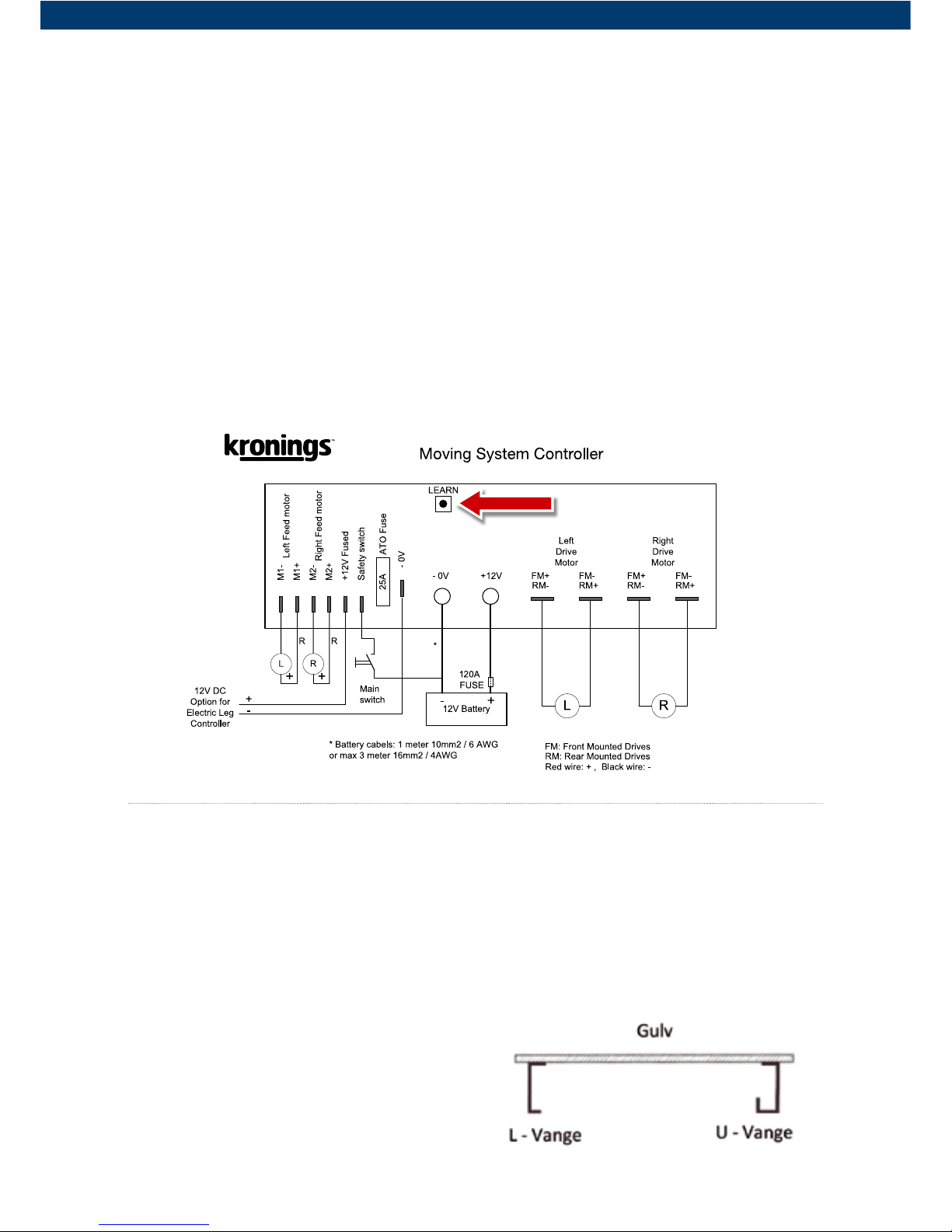

2.1 Synkronisering af styreboks og
fjernbetjening
1. Tryk på Reset knappen (LEARN) på
styreboksen i 1 sekund.
2. Tryk med det samme herefter på Select
knappen på fjernbetjeningen i 1 sekund.
3. Vent 5 sekunder så er synkroniseringen
komplet.
Reset knappen (LEARN) sidder placeret i
styreboksen og aktiveres ved at du bruger en
finger.
Fjernbetjening og styreboks er herefter syn-
kroniseret.
3. Montering
Montering bør altid foretages af autoriseret
caravanforhandler.
3.1 Placering af moving system på cam-
pingvognen
VIGTIGT: Husk at kontrollere dæktrykket så
det er ens på begge hjul (inden montering,
efter fabrikantens forskrifter).
Kronings caravan moving systemet kan både
monteres foran og bagved akslen på cam-
pingvognen.
Der anbefales montering foran akslen. Ved
montering anvendes medfulgte standardbe-
slag og bolte.
Kronings kan monteres med dets standard-
beslag på standard L-profil og U-profil ramme
samt på BPW og ALKO Vario III ramme..
www.kronings.com - next generation caravan equipment
Bruger- og monteringsvejledning 5

Ved montering på standard Flat Frame, BPW
og på Vario III Frame bestilles Kronings Flat
Frame kit.
Ved montering på standard ERIBA Touring
Frame bestilles Kronings ERIBA Frame kit.
Placér moving systemet i samme højde som
hjulnavet. Højdeforskellen må max afvige 45 mm.
Når rullerne er kørt væk fra dækkene, er den
optimale afstand fra dæk til rulle 20 mm.
Monter den tværgående stang så begge mo-
ving systemer er forbundet og hæv moving
systemet op under campingvognens vange.
VIGTIGT: Sørg for at der minimum er 10 mm.
frigang mellem campingvognens hjul og mo-
ving systemet gearkasse når rullen er kørt ind
mod dækket.
Moving systemets rammebeslag monteres
løst på rammen uden at spændende boltene.
Washer
Washer
Bolt
Nut
Nut
20 mm.
10 mm.
6 Bruger- og monteringsvejledning
Maks. 45 mm.
www.kronings.com - next generation cara-
van equipment

Træk ledningerne frem til styreboksen og
fastgør ledningerne til moving systemet, for-
bindelsesstangen og bunden af camping-
vognen så de er sikkert fastgjort.
VIGTIGT: Ledningerne må ikke strammes så
meget at de brister når moving systemets mo-
tor køres frem mod dækkene.
Ledningerne trækkes gennem gulvet og
monteres på styreboksen jf. el-diagram afsnit
Brug gummigennemførsel ved hullet i gulvet
og tæt efterfølgende med tætningsmasse.
VIGTIGT: Check følgende mål:
1. Dæktryk er kontrolleret.
2. Rullen på moving systemet har samme høj-
de som hjulets nav (max. afvigelse 45 mm.).
3. Afstand mellem rulle og hjul er præcis
20 mm.
4. Afstand mellem moving systemets gear-
kasse og dækket, når rullen er kørt ind på
dækket, er min. 10mm.
5. Der skal være min. 130 mm. frihøjde fra vej-
overfladen til moving systemets underkant.
Når moving systemet er korrekt justeret og
placeret efter ovenstående mål, kan bolte og

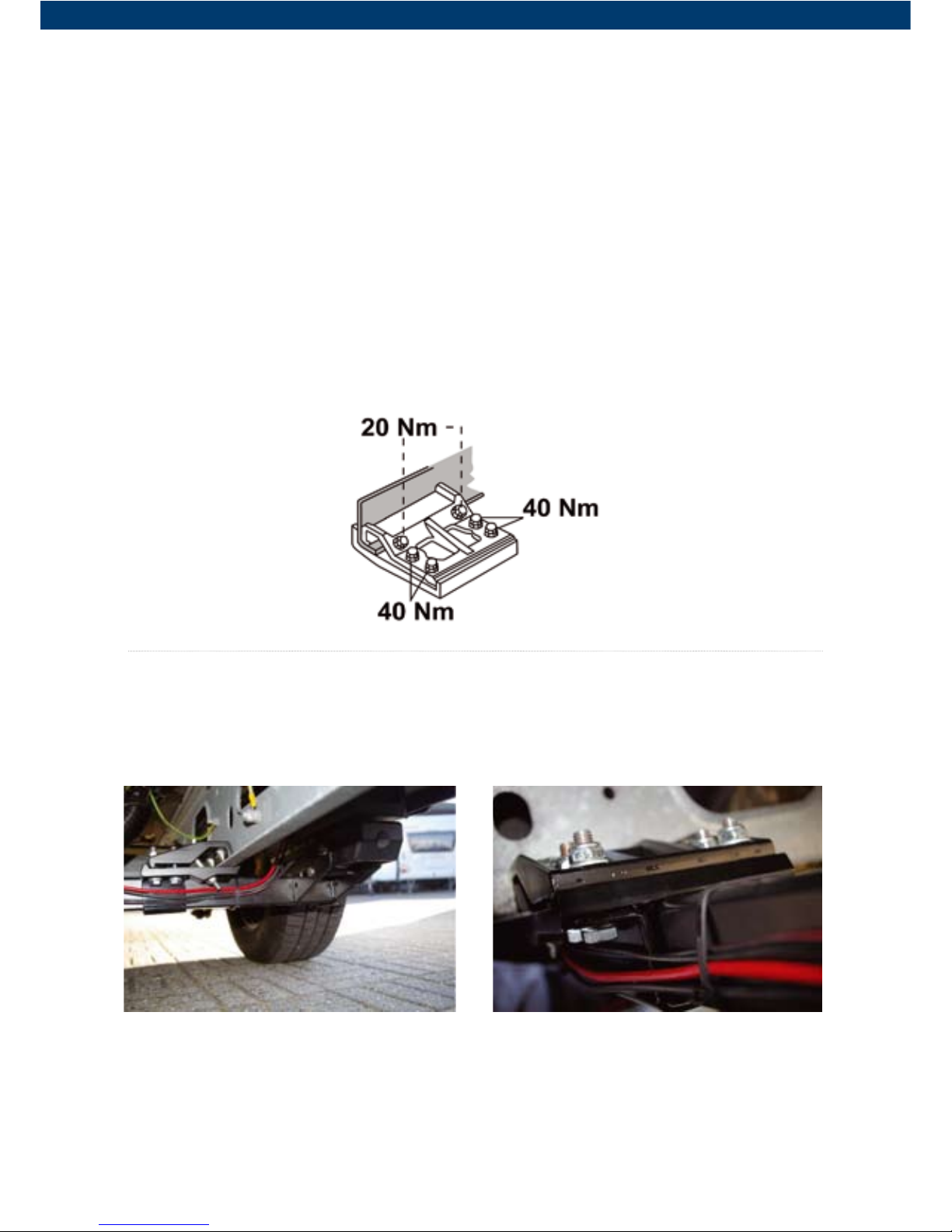

beslag spændes med det moment som er an-
givet nedenfor.
Boltene på forbindelsesstangen spændes.
Moving systemet er nu monteret.
www.kronings.com - next generation caravan equipment
Bruger- og monteringsvejledning 7
www.kronings.com - next generation cara-
van equipment

4. Generelle informationer
Kronings 2WD moving system er beregnet til
brug på én-akslede campingvogne med en
max. totalvægt på 2000 kg.
Vægt: 32 kg ekskl. batteri
Fjernbetjeningsfrekv.: 1.klasse/433,92 Mhz
Volt: 12V
Batteri: 85 - 105 Ah
(Gel batteri anbefales)
Tekniske data
• 17%Stigeevnevedtotalvægtpå1.800kg
• 25%Stigeevnevedtotalvægtpå1.275kg
• Gennemsnitligstrømforbrugpåjævnfast
underlag ca. 20Ah
• Typiskstrømforbrugpåblødtunderlagog
ved stigning ca. 90Ah
• Maksimalstrømforbrug–Styreboksslår
automatisk fra 120Ah
• Maksimaltemperaturforstyreboks72°C
(Slår automatisk fra for nedkøling)
• Hvilestrømsforbrug<10mAh
• Hastighedpåjævnfastunderlagca.13-16
cm per sekund
Medfølgende hovedafbryder skal monteres
let tilgængelig på campingvognen. Hovedaf-
bryderen skal let kunne slukke for al strøm til
moving systemet.
Fastmonter batteriet og lader så de er sikkert
fastspændt i vognen.

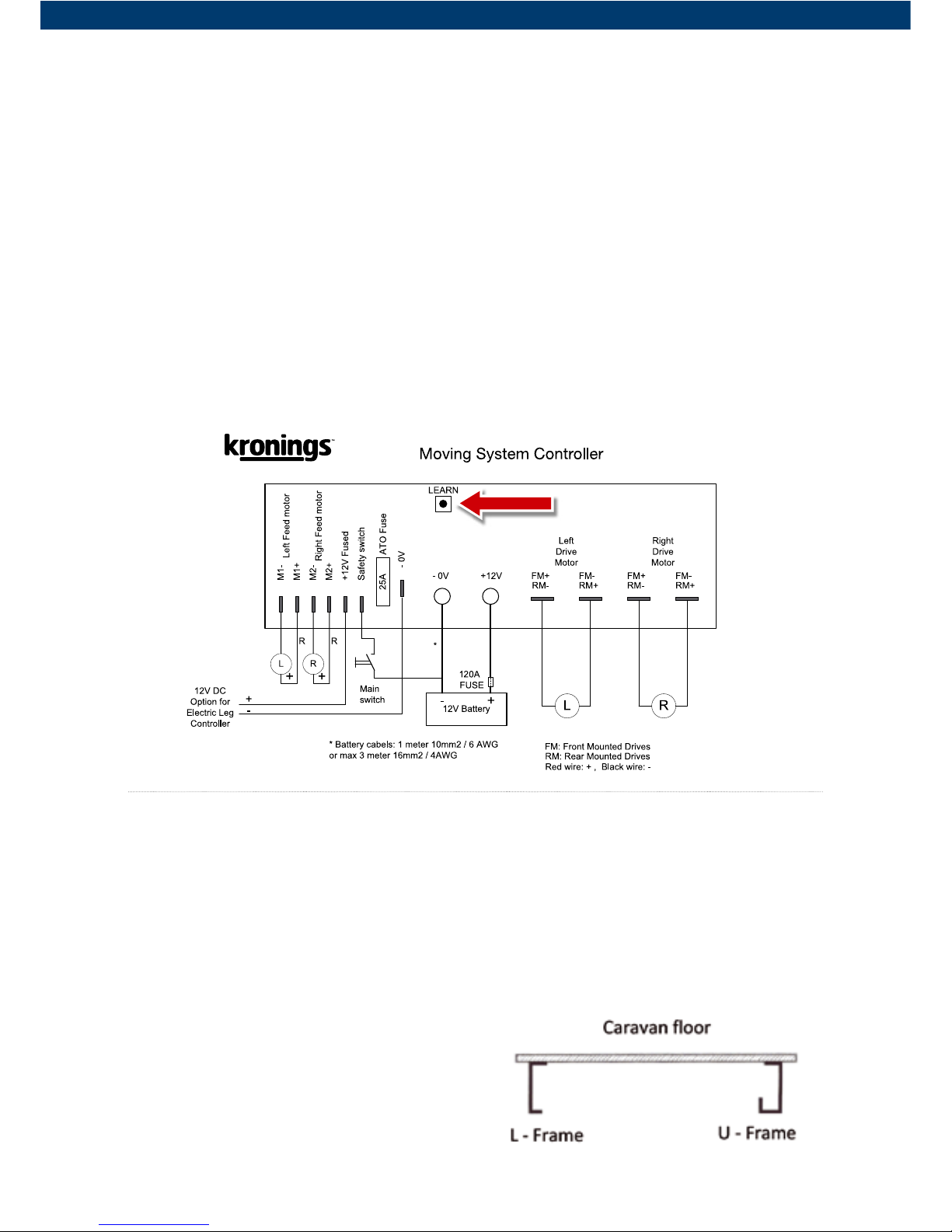

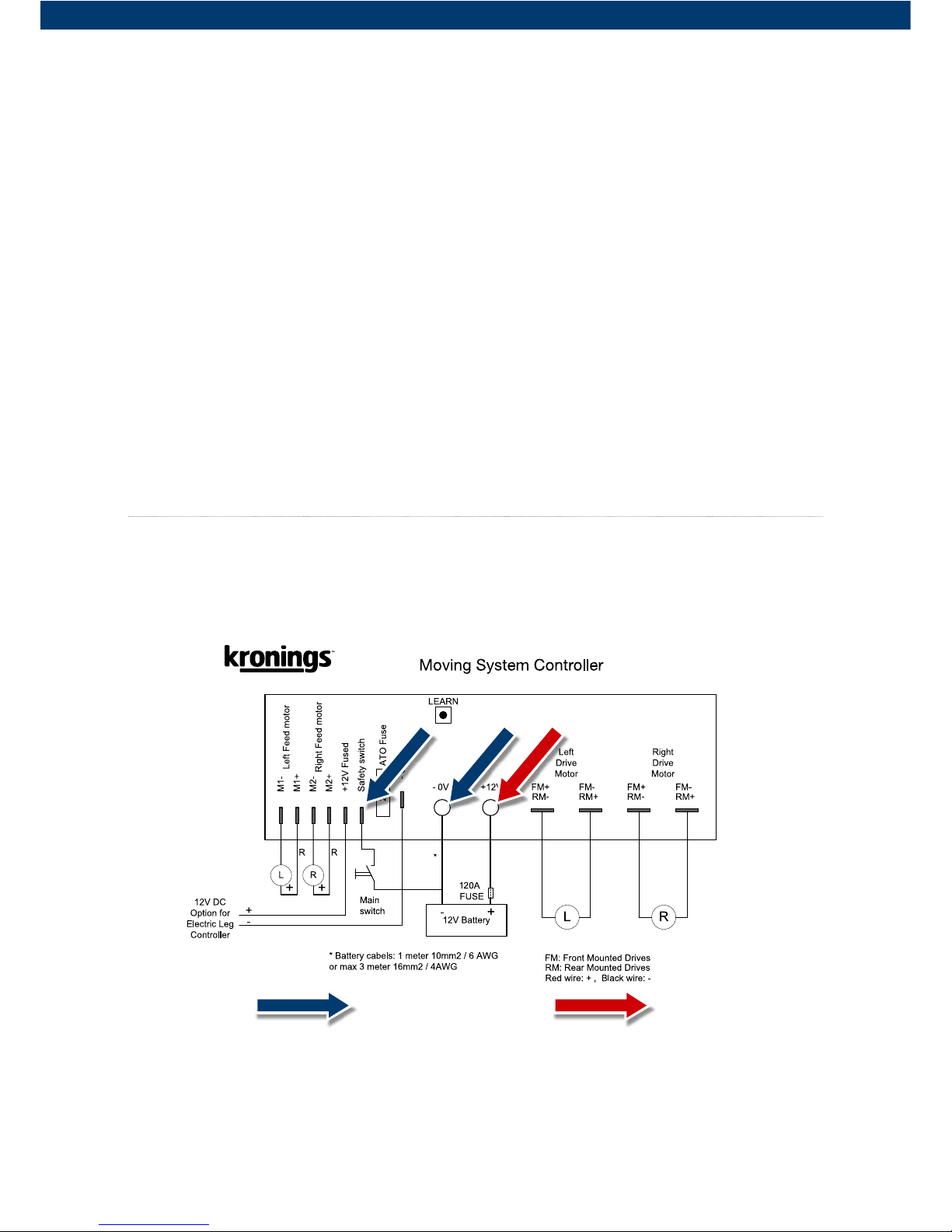

5. El-diagram
8 Bruger- og monteringsvejledning
Stel -0V +12V

6. Sikkerhed
• Læsaltidbrugervejledningenførbrug.
• Moving systemet bør altid monteres af
autoriserede caravanforhandlere.
• Movingsystemetmåkunbetjenesafper-
soner over 18 år.
• Sørgaltidforhovedafbryderenertilgæn-
gelig før brug.
• Sørgaltidforatalleledningererfastgjorte
før brug.
• Sørgaltidforfripassageførbrug.
• Huskaltidatslukkehovedafbryderenog
fjernbetjeningen efter brug.
• Itilfældeafatstyreboksenopnårentem-
 peraturpå72°C,lukkessystemetnedind-
til temperaturen på styreboksen er under
 72°C.
• Vedkonstantkørselmedmovingsystemet
i 20 minutter, lukker systemet automatisk
ned at sikkerhedsmæssige årsager.
Herefter skal Select knappen på fjern-
betjeningen igen aktiveres.
7. Fejlfinding
Fjernbetjeningen reagerer ikke.
1. Tjek om der er strøm på batterierne - hvis
ikke skift da batterierne ud med 3 stk. nye
AAA batterier.
2. Check sikring i styreboks og på batteri-
kabel.
3. Synkroniser Fjernbetjening og styrboks
(se punkt 2.1). Husk at rullerne ikke må væ-
re inde på dækkene under synkronisering.
4. Afbryd strømmen ved hovedafbryderen
i 10 min. Derefter, synkroniser fjernbetje-
ning og styreboksen igen.
Rullerne kører uens på hjulene
1. Kontrollere at dæktrykket er korrekt i for-
hold til fabrikkens forskrifter.
2. Kontrollere at afstanden er ens i begge
sider mellem dæk og ruller (20 mm.)
Reset styreboks
1. Begge ruller SKAL være kørt væk fra
dækkene.
2. Tænd for hovedafbryderen.
3. Tryk på LEARN knappen i styreboksen i
1 sekund.
4. Tryk med det samme på Select knappen
på fjernbetjeningen.
5. Sluk for hovedafbryderen.
6. Vent i 5 sekunder.
7. Tænd igen for hovedafbryderen, styrebok-
sen er nu reset.
Der tages forbehold for ændringer og trykfejl.
Kronings kan ikke holdes ansvarlig for ska-
der og uheld som er forårsaget af betjeningen
af Kronings caravan moving systemet.
f a r veske ma
www.kronings.com
Kronings
Østre Industrivej 2
DK-6731 Tjaereborg
Danmark
Telefon: [phone]
Fax: [phone]
E-mail: [e-mail]
www.kronings.com - next generation caravan equipment
Stel -0V +12V

fa rveske ma
Installation and
user manual

Congratulations
Congratulations on your new Kronings cara-
van moving system. The instruction and user
manual describes the functions of your mo-
ving system as well as the basic technical
characteristics for installation.
1. Remote control
2. Control box
3. Installation
4. General information
5. Electrical diagram
6. Safety
7. Fault finding
8. Cleaning and maintenance
1. Remote control
The remote control has 9 function buttons for
manoeuvring the caravan, as well as 1 on but-
ton for the avtivating remote control.
NOTE! The control box is not turned off even
though the remote control is turned OFF.
1.2 Description of the remote control
functions
To turn the remote control on, press the mid-
dle Select button (10) for about 3 seconds until
the light in the blue control field lights up. The
remote control is automatically turned off af-
ter 3 minutes without use.
To make the rollers move to the wheels, push
the L and R buttons (4 + 9) at the same time for
3 seconds. When the rollers meet resistance
from the tires, the pressure against the tires is
adjusted automatically.
To move the rollers away from the tyres, push
the L+R button (5) in for 3 seconds and the
rollers go back automatically.
To drive the caravan forwards, press down
the top function button (6).
(Both wheels move forward)
To drive the caravan backwards, press down
the bottom function button (3).
(Both wheels move backwards)
To drive the caravan forwards to the left,
press down the top right function button (7).
(The right wheel moves forward and the left
wheel moves backwards)
To drive the caravan forward to the right,
press down the top left function button (1).
(The left wheel moves forward and the right
wheel moves backwards)
To drive the caravan backwards to the left,
pres down the bottom right function button
(8). (The right wheel moves backwards and
the left wheel moves forwards)
To drive the caravan backwards to the right,
press down the left function button (2). (The
left wheel moves backwards and the right
wheel moves forwards)
1. 7.
8.
9.
10.
2.
4.
3.
5.
6.
www.kronings.com - next generation caravan equipment
Installation and user manual 11

2. Control box
The control box is the grey box which controls
the moving systems functions via the remote
control. The control box must be installed
vertically at a dry and moist free place in the
caravan. The antenna must be mounted away
from the control box, charger and battery.
2.1 Synchronising control box and
remote control
1. Press the Reset/LEARN button on the
control box for 1 second. See arrow below
indicating the reset/LEARN button.
2. Press immediately hereafter the Select
button on the remote control for 1 second.
3. Wait 5 seconds and the synchronising is
complete.
The Reset button is placed in the control box
and is activated by using a finger.
Remote control and control box are now syn-
chronised.
3. Installation
Installation should always be done by autho-
rized caravan dealers.
3.1 Placing moving system on the caravan
IMPORTANT: Remember to control that the
tire pressure is the same on both wheels (be-
fore installation, following the specifications
from the manufacturer).
The moving system can be installed both in
front and back of the caravan axel. It is re-
commended to install in front of the axel.
The enclosed standard fittings and bolts are
used for installation.
Kronings can be installed with its standard
fittings on a standard L-profile and U-profile
frame as well as on BPW, flat-frame and ALKO
Vario III frame.
12 Installation and user manual

www.kronings.com - next generation caravan equipment
When installed on standard Flat Frame and on
BPW, Vario III Frame the Kronings Flat Frame
kit must be ordered seperately.
When installed on standard ERIBA Touring
Frame the Kronings ERIBA Frame kit must be
ordered seperately.
Place the moving system on the same height
as the wheel hub. The height difference can
differ no more than 45 mm.
When the rollers are drawn away from both
tyres, the optimal distance between wheel
and roller is 20 mm.
Install the transverse pole so both movings
systems are connected and raise the moving
system up under the chassis of the caravan.
IMPORTANT: Make sure there is minimum 10
mm free space between the wheel and the
gear box of the moving system when the roller
is driven into the tyre.
The fitting of the moving system is installed
loosely on the frame without tightening the
bolts.
Washer
Washer
Bolt
Nut
Nut
10 mm.
Installation and user manual 13
20 mm.
Max. 45 mm.

Pull the wires forwards to the control box and
fasten the wires to the moving system, the
connection pole and the bottom of the cara-
van until they are safely fastened.
IMPORTANT: The wires must not be tight-
ened so much that they break when the mov-
ing system motor is moved forward towards
the tires.
The wires are pulled through the floor and are
installed on the control box according to the
electrical diagram, paragraph 5. Use rubber
passage for the hole in the floor and seal it
afterwards with sealer.
IMPORTANT: Check the following measures:
1. The tire pressure is controlled.
2. The roller on the moving system has the
same height as the hub of the wheel (max.
difference 45 mm.).
3. Distance between roller and tyre is
exactly 20 mm.
4. Distance between moving system gear-
box and tyre, when rollers are driven into
the tyres, must be minimum 10 mm.
5. There is a minimum distance of 130 mm.
from the surface of the road to the lower
edge of the moving system.
When the moving system is adjusted cor-
rectly and placed according to the above
measures, bolts and fittings can be tightened
as illustrated below.
The bolts on the connecting pole are tight-
ened. The moving system is now installed.
14 Installation and user manual

www.kronings.com - next generation caravan equipment
4. General information
Kronings caravan moving system is designed
for one-axel caravans with a maximum total-
weight of 2,000kg.
Weight: 32kg excl. battery
Remote frequency: 1. class/433.92 MHz
Volt: 12V
Battery: 85 - 105 Ah (Gel bat-
tery recommended)
Technical data
• 17%riseabilityatatotalweightof1,800kg
• 25%Riseabilityatatotalweightof1, 275kg
• Averagepowerconsumptiononeven,rm
ground around 20Ah
• Typicalpowerconsumptiononsoftground
and by rise around 90Ah
• Maximumpowerconsumption–Control
box is automatically turned off 120Ah
• Maximaltemperatureforcontrolbox72
degrees Celsius (is automatically turned
off for cooling)
• Restingpowerconsumption<10mAh
• Speedoneven,rmgroundaround13-16
cm per second
Enclosed main switch must be installed on the
outside so it is easy accessible close to the
front of the caravan.
Fasten the battery and the charger so they
are safely fastened in the caravan.
5. Electrical diagram
Installation and user manual 15
Ground -0V +12V

6. Safety
• Alwaysreadtheusermanualbeforeuse.
• Themovingsystemshouldalwaysbein-
stalled by authorised caravan dealers.
• Themovingsystemcanonlybeoperated
by persons over 18 years of age.
• Alwaysmakesurethatthemainswitchis
accessible before use.
• Alwaysmakesurethatallwiresarefast-
ened before use.
• Alwaysensurefreepassagebeforeuse.
• Alwaysremembertoturnoffthemain
switch and the remote control after use.
• Incaseofatemperatureof72°Cinthe
control box, the system is closed down
 untilthetemperatureislessthan72°C.
• ByconstantdrivingtheKroningscaravan
moving system for 20 minutes, the system
will automatically close down for safety
reasons. After this the Select button on
the remote control must be activated
again.
7. Fault finding
The remote control is not reacting.
1. Check if there is power to the battery
 –ifnot,changethebattery.
2. Check fuse inside the control box and on
battery cables.
3. Synchronise remote control and control
box (see paragraph 2.1).
4. Break off power by the main switch for 10
minutes. After this the remote control and
the control box must be synchronised
again.
The rollers drive unevenly on the wheels
1. Check that the tire pressure is correct
according to the directions of the manu-
facturer.
2. Check that the distance is the same side
between tires and rollers.
Resetting the control box
1. Make sure both rollers are driven away
from the tyres.
2. Turn on the main switch.
3. Push the LEARN button inside the control
box for 1 second.
4. Push immediately hereafter the Select
button on the remote control for 1 second.
5. Turn off the main switch
6. Wait for 5 seconds.
7. The control box is now reset.
Subject to changes and printing errors.
Kronings cannot be held responsible for da-
mages and accidents caused by the Kronings
caravan moving system or any other Kronings
product.
f a r veske ma
www.kronings.com
Kronings
Oestre Industrivej 2
DK-6731 Tjaereborg
Denmark
Phone: [phone]
Fax: [phone]
E-mail: [e-mail]

fa rveske ma
Installatie- en
gebruikershandleiding

Gefeliciteerd
Gefeliciteerd met uw nieuwe Kronings cara-
van moving system. De instructie en handlei-
ding beschrijven de functies van uw moving
system en de technische kenmerken voor de
installatie.
1. Afstandsbediening
2. Schakelkast
3. Installatie
4. Algemene informatie
5. Elektrisch schema
6. Veiligheid
7. Fouten checklijst
8. Reiniging en onderhoud
1. Afstandsbediening
De afstandsbediening heeft 9 functietoetsen
voor het manoeuvreren van de caravan,en
tevens 1 knop voor de activering en deactiv-
ering van de afstandsbediening. LET OP! De
moving system is niet uitgeschakeld, hoewel
de afstandsbediening wordt uitgeschakeld.
1.2 Beschrijving van de afstandsbediening
Om de afstandsbediening aan te schakelen,
drukt u op het midden van de Select knop (10)
voor ongeveer 3 seconden, totdat het licht in
het blauwe gebied van controle brandt. De
afstandsbediening wordt automatisch uitge-
schakeld na 180 seconden zonder ervan ge-
bruik te maken.
Om de rollen te verplaatsen naar de wielen,
druk de L en R-knoppen (4 + 9) tegelijkertijd
3 seconden in. Wanneer de rollen op verzet
stuiten van de banden, word de druk op de
banden automatisch aangepast.
Als u de rollen van de banden wilt halen, druk
dan op de L + R-knop (5) voor 3 seconden en
de rollen gaan automatisch terug.
Om de caravan naar voren te bewegen drukt u
op de bovenste functieknop (6)(beide wielen
verplaatsen vooruit).
Om de caravan achteruit te laten rijden druk
dan de onderste functieknop (3) in(beide wiel-
en verplaatsen naar achteren).
Om te bewegen naar linksvoor druk je op de
functieknop rechts boven (7)(het rechterwiel
beweegt naar voren en het linkerwiel schuift
naar achteren).
Om te bewegen naar rechtsvoor druk je de
linker functieknop (1) in(het linkerwiel be-
weegt naar voren en het rechter wiel schuift
naar achteren).
Om de caravan achteruit naar links te laten
rijden druk aan de onderkant de rechter func-
tieknop (8) in(het rechter wiel beweegt naar
achteren en het linker wiel beweegt naar vo-
ren).
Om de caravan naar rechts achter te rijden
druk je op de linker functieknop (2)(het linker
wiel beweegt naar achteren en het rechter
wiel beweegt naar voren)
1. 7.
8.
9.
10.
2.
4.
3.
5.
6.
18 Installatie- en gebruikershandleiding

www.kronings.com - next generation caravan equipment
2. Schakelkast
De regelkast is de grijze kast die de besturin-
gen van de afstandsbediening uitvoert op de
moving system. De besturingskast moet ver-
ticaal worden geïnstalleerd op een droge en
vochtvrije plaats in de caravan. De antenne
moet geplaatst worden van de schakelkast,
lader en batterij af.
2.1 Synchroniseren schakelkast en afstands-
bediening
1. Druk op de Reset / LEARNknop op de bedie-
ningskast voor 1 seconde. Zie de pijl voor
de reset / LEARN knop.
2. DrukonmiddellijkhiernadeSelectknopop de
afstandsbediening gedurende 1 seconde.
3. Wacht 5 seconden en de synchronisatie is
voltooid.
De reset knop is geplaatst in de schakelkast
en wordt geactiveerd met een vinger.
De afstandsbediening en schakelkast zijn nu
gesynchroniseerd.
3. Montage
De montage moet altijd gedaan worden door
bevoegde caravanbedrijven.
3.1 Het plaatsen van de moving system
BELANGRIJK: Vergeet niet om beide wielen
te controleren of de bandenspanning niet te
laag is, hierbij moet de norm van de banden
fabrikant aangehouden worden.
De moving system kan nu worden gemon-
teerd, zowel voor als achter de caravan as.
Het is aanbevolen te monteren voor de as.
De meegeleverde standaard klemmen wor-
den gebruikt voor de montage. Kronings kan
worden gemonteerd met de standaard klem-
men op een L-profielchassis en een U-profiel-
chassis, alsmede op een BPW chassis, een
platchassis en een ALKO Vario III chassis.
Installatie- en gebruikershandleiding 19

Wanneer de moving system op een platchas-
sis, een BPW chassis of een varioIII chassis
word gemonteerd, moet de Kronings platen-
set voor een plat chassis afzonderlijk worden
besteld.
Wanneer de moving system op een Eriba Tou-
ring chassis word gemonteerd, zal de Kronings
platenset afzonderlijk worden besteld.
Plaats het moving system op dezelfde hoogte
als de wielnaaf. Het verschil in hoogte voor de
beste grip op de banden mag niet meer zijn dat
45 mm.
Als de moving system los van de banden
staat, is de optimale afstand tussen het wiel
en de rol 20 mm. Installeer de dwarse balk,
zodat de motoren zijn aangesloten en verhoog
de moving system zodat deze tegen het chas-
sis aankomt van de caravan.
BELANGRIJK: Zorg ervoor dat er minimaal 10
mm vrije ruimte tussen het wiel en de versnel-
lingsbak van de moving system als de moving
system op de band staat.
De bouten van de moving system draai je
handvast aan op het chassis.
Washer
Washer
Bolt
Nut
Nut
10 mm.
20 mm.
Max. 45 mm.
20 Installatie- en gebruikershandleiding
