KWC ORA A225 11.492.064.000 Manual

KWC ORA
A225
11.492.064.000
39.001.402.000
Installation and Service Manual
802682

Installation and service manual
Installations- und Serviceanleitung
Manuel d‘installation et d‘entretien
Installatie- en onderhoudshandleiding
Manuale per l‘installazione e il servizio di assistenza
Manual de instalación y servicio
Manual de instalação e de assistência
Installations- og servicevejledning
Installasjons- og servicemanual
Installations- och servicehandbok
Asennus- ja huolto-ohje
Instrukcja montażu iserwisowania
Руководство по установке и обслуживанию
Kurulum ve servis kılavuzu
安装和维修手册

EN
DE
FR
NL
IT
ES
PT
DA
NO
SV
FI
PL
RU
TR
ZH
AR
12
Bathroom Faucet
Badarmatur
Robinet de salle de bain
Badkamer kraan
Rubinetto del bagno
Grifo de baño
Torneira do banheiro
Badeværelse Vandhane
Badekran
Badrumsvattenkran
Kylpyhuonehana
Bateria łazienkowa
Смеситель для ванной
Banyo Bataryası
浴室龙头

3
KWC802682-02 09/22
Information, Information, Information, Informatie, Informazioni, Información, Informação,
Information, Informasjon, Information, Tiedot, Informacje, Информация, Bilgi, 信息,

Installation, Installation, Installation, Installatie, Installazione, Instalación, Instalação,
Installation, Installasjon, Installation, Asentaminen, Montaż, Монтаж, Kurulum, 安装,

Periodic checks, Regelmässige Kontrolle, Contrôles périodiques, Periodieke inspecties,
Controlli periodici, Comprobaciones periódicas, Inspeções periódicas, Regelmæssige
kontroller, Periodiske kontroller, Regelbundna kontroller, Määräaikaistarkastukset,
Kontrole okresowe, Регулярные проверки, Periyodik kontroller, 定期检查,
Cleaning, Reinigung, Nettoyage, Schoonmaken, Pulizia, Limpieza, Limpeza, Rengøring,
Rengjøring, Rengöring, Puhdistaminen, Czyszczenie, Очистка, Temizleme, 清洁,
Appropriate tools, Geeignete Werkzeuge, Outils appropriés, Geschikt gereedschap,
Strumenti appropriati, Herramientas adecuadas, Ferramentas adequadas, Passende
værktøj, Egnede verktøy, Lämpliga verktyg, Asiaankuuluvat työkalut, Odpowiednie
narzędzia, Необходимые инструменты, Uygun alet ve gereçler, 合适工具,

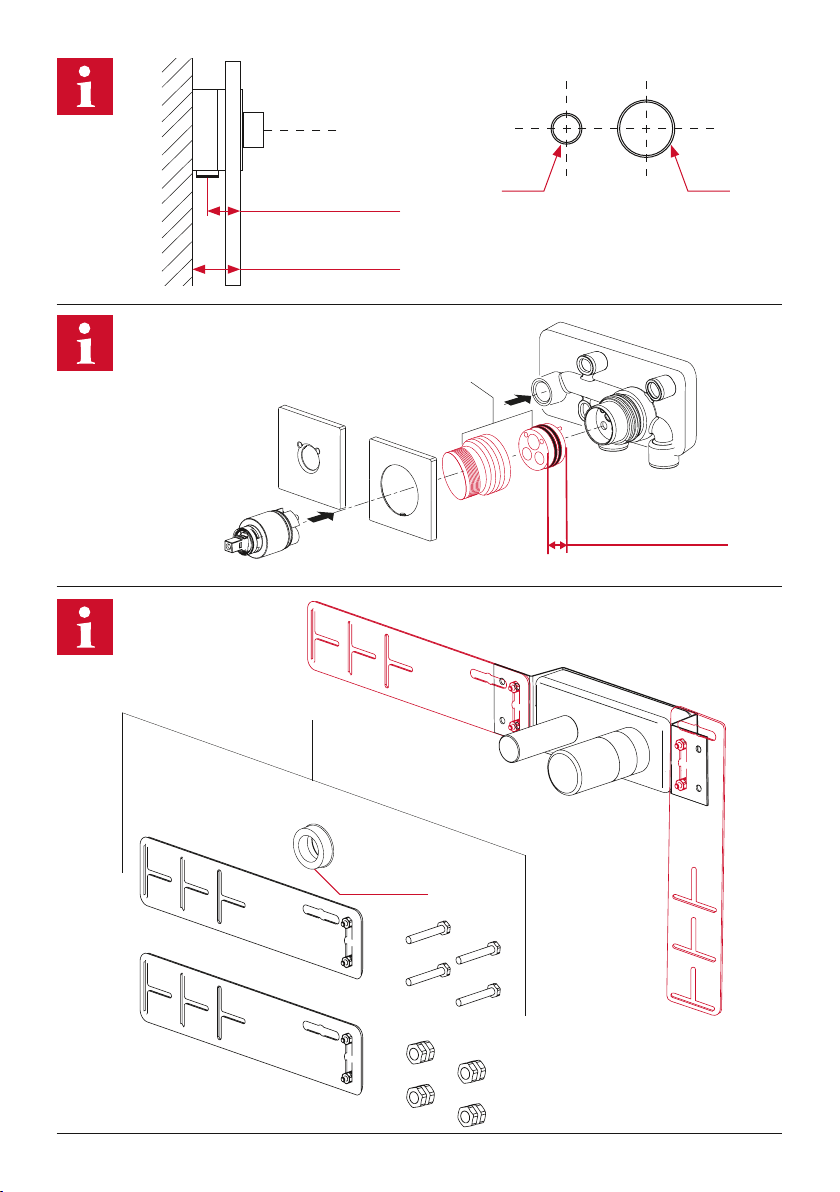

32 mm - 57 mm
1/4“ - 2 1/4 “Ø 55Ø 30
42 mm - 72 mm
1 7/16“ - 2 13/16“
Ø 42 mm
Z.536.828
4KWC802682-02 09/22
Z.536.333
max 2 x 20 mm
Z.536.333
Z.536.828

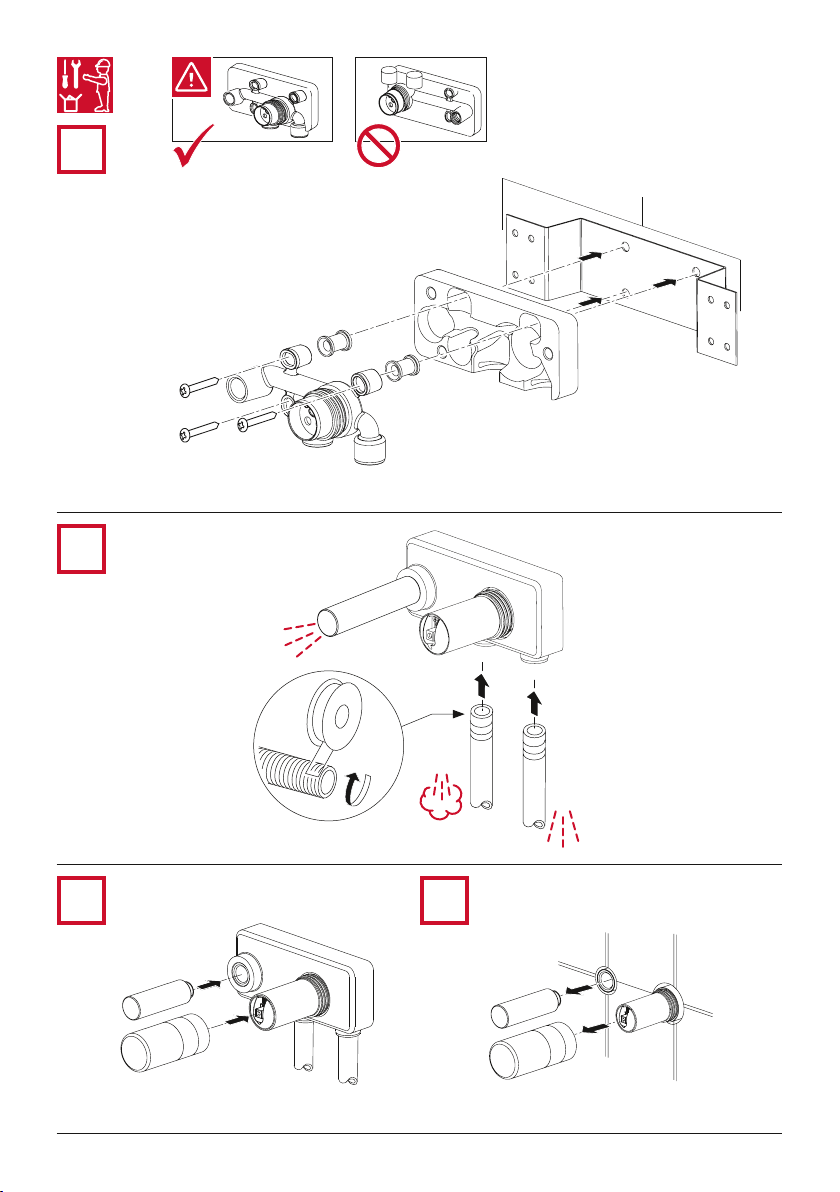

1
2
3.1
G 1/2“
Z.536.458
G 1/2“
G 1/2“
3.2
5
KWC802682-02 09/22

5
6KWC802682-02 09/22
4
17 mm - 18 mm
21/32“ - 11/16“
24 mm - 25 mm
15/16“ - 1“
2,5
6.1 6.2 6.3
2,0
2,5

7
KWC802682-02 09/22
EN
Periodic Checks
For safety reasons, the connection and shower
hoses must be checked periodically for the
following:
- Watertightness
Damp or dripping hoses must be replaced.
- Corrosion
Hoses with rusty or oxidized surfaces must be
replaced.
- Mechanical damage
Hoses that show signs of mechanical damage
must be replaced.
Flush Pipes
Flush the pipes according to the applicable stan-
dards before mounting the faucet.
Installation
The product may only be installed by a
qualified plumber.
Observe the local installation regulations and
any country specific standards at all time.
Operating Data
Ideal operating pressure 3 bar
Maximum operating pressure 5 bar
Minimum operating pressure 1 bar
Equal pressure is recommended
Ideal water temperature 60°C
Maximum water temperature 70°C
Environmental conditions
No cleaning agents or chemicals should be
stored in the immediate vicinity of faucets and
connection hoses.
Leaking vapors can damage the faucet and
connetion hoses.
Spare Parts
Only original spare parts may be used.
General Cleaning Instructions
Faucet surface must be of room temperature be-
fore cleaning. Evaluated temperature increases
damage of the surface. Cleaning instructions of
the detergent manufacturer must be followed.
- Maintenance
Rub the faucet daily drey with a soft cloth.
Never use corrosive cleaners or cleaning
pads.
- Cleaning
Dirt or calcium deposits on the faucet
surface must be removed with soft de-
tergent or with soap water. Rinse well with
water immediately after cleaning, until
all detergent is removed from the surface.
Dry with soft cloth.
12

8KWC802682-02 09/22
DE
Installation
Die Produkte dürfen nur durch ausgebildete
Sanitär-Installateure montiert werden.
Die lokalen Richtlinien, Vorschriften und Normen
müssen eingehalten werden.
Betriebsdaten
Idealer Betriebsdruck 3 bar
Maximaler Betriebsdruck 5 bar
Minimaler Betriebsdruck 1 bar
Druckgleichheit empfehlenswert
Ideale Wassertemperatur 60°C
Maximale Wassertemperatur 70°C
Umgebungsbedingungen
In unmittelbarer Nähe von Armaturen und
Anschlussschläuchen dürfen keine Reinigungs-
mittel und Chemikalien gelagert werden.
Austretende Dämpfe können die Armatur und
die Anschlussschläuche beschädigen.
Ersatzteile
Es dürfen ausschliesslich Original-Ersatzteile
verwendet werden.
Leitungen spülen
Vor der Montage der Armatur müssen die Lei-
tungen nach gültigen Normen gespült werden.
Periodische Kontrolle
Die Anschluss- und Brausenschläuche müssen
aus Sicherheitsgründen periodisch auf folgende
Punkte kontrolliert werden:
- Dichtheit
Feuchte oder tropfende Schläuche müssen
ersetzt werden.
- Korrosionsschäden
Schläuche mit rostiger oder oxidierter Oberflä-
che müssen ersetzt werden.
- Mechanische Beschädigung
Schläuche, welche eine mechanische Beschädi-
gung aufweisen, müssen ersetzt werden.
Grundsätzliche Reinigungshinweise
Beim Reinigen muss die Oberfläche der Armatur
kalt sein. Wärme beschleunigt die Zerstörung
der Oberfläche. Reinigungshinweise der Reini-
gungsmittelhersteller beachten.
- Pflege
Armatur täglich mit weichem Lappen
trocken reiben. Scheuernde Reinigungs-
mittel und Putzschwämme unbedingt ver-
meiden.
- Reinigung
Schmutz- oder Kalkflecken auf der Arma-
turenoberfläche nur mit mildem Reini-
gungsmittel entfernen. Sofort nach dem
Reinigen alle Reinigungsmittelrückstände
mit kaltem Wasser wegspülen. Mit weichem
Lappen trocken reiben.
12

9
KWC802682-02 09/22
FR
Contrôles périodiques
Pour des raisons de sécurité, les tuyaux de
raccordement et de la douche doivent être
contrôlés périodiquement quant à:
- L’étanchéité
Des tuyaux humides ou qui fuient doivent être
remplacés.
- La corrosion
Des tuyaux avec une surface rouillée ou
oxydée doivent être remplacés.
- Un dommage mécanique
Les tuyaux qui montrent des signes de
dommage mécanique doivent être remplacés.
Eectuer une vidange
Eectuer une vidange des tuyaux conformément
aux normes applicables avant de monter le
robinet.
Installation
Le produit peut être installé seulement par un
plombier qualifié.
Respecter à tout moment les directives
d’installation locales ainsi que les normes
spécifiques à chaque pays.
Données de fonctionnement
Pression de service idéale 3 bars
Pression de service maximale 5 bars
Pression de service minimale 1 bar
Une pression égale est recommandée
Température idéale de l’eau 60°C
Température maximale de l’eau 70°C
Conditions environnementales
Aucun produit de nettoyage ni produit chimique
ne doit être stocké à proximité immédiate des
robinets et tuyaux de raccordement.
Les émanations de vapeurs peuvent endommager
le robinet et les tuyaux de raccordement.
Pièces de rechange
Seules des pièces de rechange d’origine peuvent
être utilisées.
Instructions générales de nettoyage
La surface du robinet doit être à température
ambiante avant nettoyage. Une température
élevée augmente le risque d’endommager
la surface. Les instructions de nettoyage du
fabricant du détergent doivent être respectées.
- Maintenance
Essuyer quotidiennement le robinet avec un
chion doux et sec.
Ne jamais utiliser de nettoyants corrosifs ni de
tampons nettoyants.
- Nettoyage
Les salissures ou les dépôts calcaires sur la sur-
face du robinet doivent être éliminés à l’aide
d’un détergent doux ou d’eau savonneuse.
Bien rincer à l’eau immédiatement après
avoir nettoyé, jusqu’à ce que tout résidu de
détergent soit totalement éliminé de la surface.
Sécher avec un chion doux.
12

10 KWC802682-02 09/22
NL
Periodieke inspecties
Om redenen van veiligheid moet u de aanslui-
ting en de doucheslangen periodiek op het
onderstaande inspecteren:
- Waterdichtheid
Vervang vochtige of druppelende slangen.
- Corrosie
Vervang slangen waarvan het oppervlak roest
of geoxideerd is.
- Mechanische schade
Vervang slangen die tekenen van mechanische
beschadiging vertonen.
Spoel pijpleidingen door
Spoel de pijpleiding door en wel in overeen-
stemming met de toepasselijke normen voordat
u de kraan gaat monteren.
Installatie
Uitsluitend een gekwalificeerde loodgieter mag
dit product installeren.
Raadpleeg te allen tijde de lokale installatievoor-
schriften en eventuele landspecifieke normen.
Bedrijfsgegevens
Ideale bedrijfsdruk 3 bar
Maximale bedrijfsdruk 5 bar
Minimale bedrijfsdruk 1 bar
Wij adviseren een gelijkmatige druk
Ideale watertemperatuur 60 °C
Maximale watertemperatuur 70 °C
Omgevingscondities
Sla geen schoonmaakmiddelen of chemicaliën
op in de onmiddellijke nabijheid van kranen en
aansluitslangen.
Uittredende dampen kunnen schade
toebrengen aan die kraan en aansluitslangen.
Reservedelen
Gebruik uitsluitend originele reservedelen.
Algemene instructies betreende het
schoonmaken
Het oppervlak van de kraan moet op kamertem-
peratuur zijn alvorens te gaan schoonmaken.
Hogere temperaturen kunnen schade aan het
oppervlak toebrengen. Volg de schoonmaakin-
structies op zoals de fabrikant van dat schoon-
maakmiddel die heeft opgesteld.
- Onderhoud
Veeg de kraan elke dag met een zachte doek
schoon.
Gebruik nooit corrosieve schoonmaakmidde-
len of schuursponsjes.
- Schoonmaken
Vuil of kalkafzettingen op het oppervlak van
de kraan verwijdert u het best met een mild
schoonmaakmiddel of met zeepwater. Spoel
na het schoonmaken onmiddellijk met ruim
water na, tot al het schoonmaakmiddel van
het oppervlak is verdwenen.
Droog af met een zachte doek.
12
