Kyosho EP ULTIMA RB Type-R EVOLUTION User manual

※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE. No.30073 / 30073B
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
●分解図 EXPLODED VIEW
2〜3
3
4〜5
5
6〜22
23〜26
27〜29
30〜31
目次INDEX
R
THE FINEST RADIO CONTROL MODELS
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
© 2003 KYOSHO CORPORATION／禁無断転載複製
安全のための注意事項
UNDER SAFETY PRECAUTIONS
This radio control model is not a toy.この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before beginning assembly and if they do not fully understand any
part of the construction.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
INSTRUCTION MANUAL
組立／取扱説明書
1:10 SCALE RADIO CONTROLLED ELECTRIC POWER 2WD RACING BUGGY
EP ULTIMA RB Type-R EVOLUTION
ELECTRIC
POWER
EPVERSION

2
■サーボ
Servo
■受信機
Receiver
18〜20mm
38〜41mm
31〜36mm
29〜32mm
43〜48mm
2
■筆
PAINT BRUSH
4塗料と筆
Paint and Brush
Micron Line Tape
KYOSHO
ミクロンラインテープ
MICRON LINE TAPE
マスキング、細部デザイ
ン用伸縮自在テープです。
No.1841
1842
1843
1859
1860
(1mm x 5m)
(1.5mm x 5m)
(2.5mm x 5m)
(0.4mm x 8m)
(0.7mm x 8m)
マスキングカバーシート
MASKING SHEET
マスキングテープとビニール
シートが一体になった広範囲
マスク用テープです。
No.1947
使用できるサーボ・受信機・アンプサイズ
Suitable servos, receiver & electric speed controller
ポリカカラー
POLYCA COLOR
No.2230
D‑フレックスカラーデカール
D FLEX COLOR DECAL
No.96701
伸縮自在の特殊素材で３次曲面
にもきれいに貼れる粘着シートです。
走行＋受信機用バッテリー、バッテリー充電器
Operation/Receiver Battery
●バッテリーは、1個で車の走行と受信機の電源として
使います。右のバッテリーが純正バッテリーです
のでいずれかを使用してください。
A single Ni-Cd battery powers operation and recei-
ver. Batteries listed right are suitable.
and Charger for Ni-Cd Battery
●バッテリー用充電器には、12Vカーバッテリーから
おこなう急速充電器と、家庭のコンセント（100V）
からおこなう急速充電器の2タイプがあります。
Two types of chargers are available. One operates
on a 12V car battery. The other operates on a 100V
house outlet.
●ボディの塗装には塗料が必要です。
京商では、モデル用塗料、スプレーを
用意していますのでご利用ください。
For painting the body, use Kyosho paints
for models!
Super-flexible tape for
masking and detail de-
signing jobs.
Self-adhesive super-flexible sheets that
bond to polycarbonate - even when
applied to curved surfaces.
For safe masking jobs, use this plastic mask-
ing sheet featuring one self-adhesive edge.
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■アンプ
Electric speed controller
31〜40mm
36〜43mm
20〜29mm
1２チャンネルアンプ仕様無線操縦機（プロポ）と電池
2ch with electronic speed controller and 1 servo radio control set
●このキットには２チャンネルアンプ仕様
のプロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set
●This kit requires a 2 channel radio con-
trol set with electronic speed controller.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●For more information on the radio con-trol
set, refer to its instruction manual.
地上用（自動車用）のプロポ（2チャンネルアンプ仕様）セットを
必ず使用してください。（地上用以外使用禁止）
CAUTION: Only use a surface radio with 2 channels and electronic
speed controller! (Any other radio is prohibited!)
注意
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76711
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
CAUTION: Before
using spray colors,
always read their
explanations!
スプレーカラーを
使用する場合、缶
の説明を良く読ん
でください。
注意
3モーター
Motor
キット標準のギヤ比は、11T（ターン）モーターに対応しています。
Kit gear ratio for use with 11 turn motor.
●540サイズを用意してください。
540 size motor sold separately.
■7.2Vスポーツパワー2000バッテリー
（入門タイプ）
7.2V Sports Power Battery
(Beginner class)
REQUIRED FOR OPERATION (1)キットの他にそろえる物（１）
No.71901
■XチャージャーAC
X-CHARGER AC
■7.2V スポーツパワー3000 ニッケル水素バッテリー
7.2V SPORTS POWER 3000 Ni-MH Battery
No.72021
■エクセルプロチャージャー
EXCEL PRO CHARGER
No.72101
No.71221
KYOSHO CORPORATION NO.71901
RECHARGEABLE Ni-Cd BATTERY
No.71221
RECHARGEABLE Ni-MH BATTERY

3
5
組立てに必要な工具
Tools required
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
■カッターナイフ
Sharp Hobby Knife
■六角レンチ
Hex Wrench
■＋ドライバー（大、中、小）
Phillips Screwdriver ( L. M. S. )
■十字レンチ
Cross Wrench
■ボールデフグリス
Ball Differential Grease

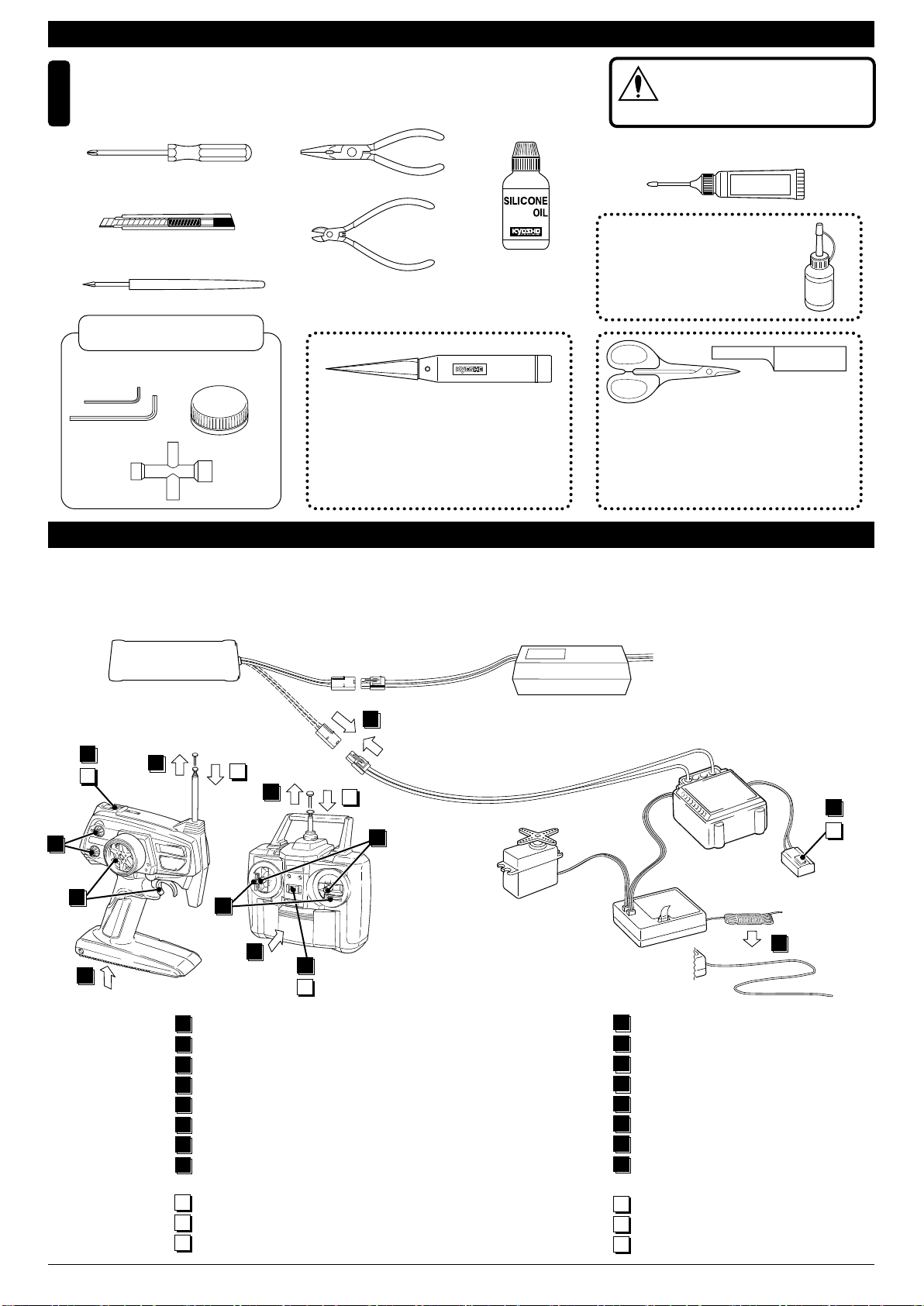

●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
●キットの組立てに入る前に、ニカドバッテリーを充電器の説明にしたがって充電しておきます。
A new Ni-Cd battery must be charged before it is used. Refer to the charger instruction manual for charging.
単3乾電池をセットする。（送信機）
アンテナをのばす。（送信機）
ニカドバッテリーをつなぐ。
アンテナをのばす。（受信機）
トリムレバーを中央にセットする。
スイッチを入れる。（送信機）
スイッチを入れる。（受信機）
スティックを動かしてサーボが動くか確認する。
スイッチを切る。（受信機）
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
1
2
3
4
5
6
7
8
9
10
11
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the Ni-Cd battery.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
●始める時
●終わる時
●START
●FINISH
■ラジオペンチ
Needle Nose Pliers
■ダンパー用シリコンオイル
Silicone Oil (for Shock)
■ニッパー
Wire Cutters
■モリブデン系グリス
Molybdenum Grease
■キリ
Awl
使用する工具の取扱いには、十分
注意してください。
CAUTION: Handle tools carefully!
注意
▲スイッチ
Switch
▲受信機
Receiver
▲サーボ
Servo
▲充電器
Charger ▼アンプ
Electronic Speed Controller
▲ニカドバッテリー
Ni-Cd Battery
ON
OFF
Grease
キットに入っている工具
TOOLS INCLUDED
REQUIRED FOR OPERATION (2)キットの他にそろえる物（２）
プロポの準備 RADIO PREPARATION
送信機
Transmitter
▲
ON
OFF
ON
OFF
ナイフエッジリーマー
KNIFE EDGE REAMER
No.695101
下穴加工が不要で、直接1mm〜15mmの穴あけ
ができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm holes directly!
KYOSHO スペシャルグルー
KYOSHO Special Glue
No.96154
瞬間接着剤
Instant Glue
KYOSHO Special Glue
2
4
8
3
2
6
10
10
9
11
11
5
8
1
5
16
7

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

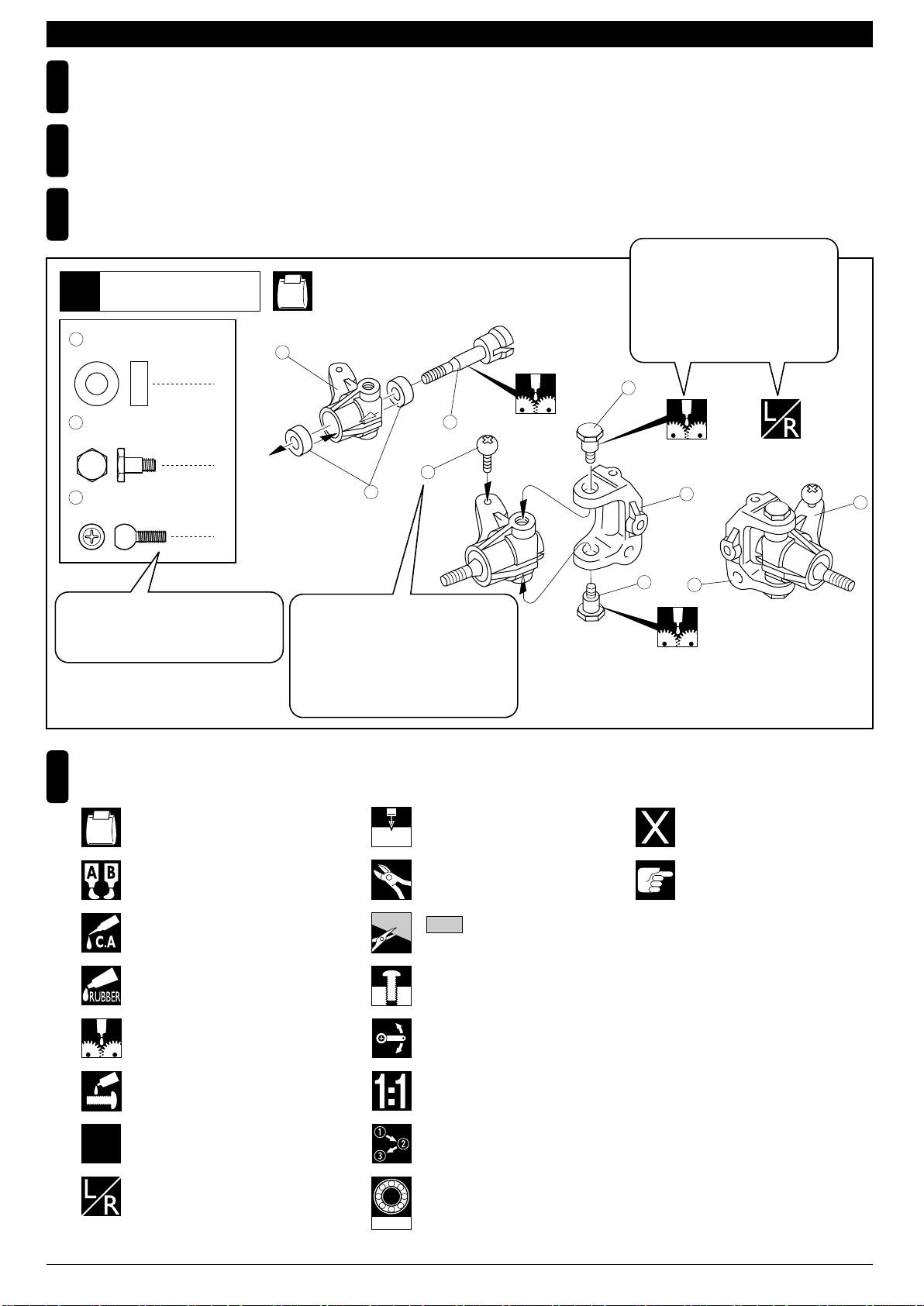

説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図。
True-to-scale diagram.
別購入品。
Must be purchased separately!
仮止め。
Temporarily tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
オプションのベアリングの品番。
例: No.BRG001
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4
組立て前の注意（１） BEFORE YOU BEGIN (1)
BRG001

SFH
R
L
R 3
L 3
2 B 2 B
3A
3 B 3 B
2C
A
3
C
2
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm
5
Shaded Parts are not used.
部分の部品は、使用しません。
組立て前の注意（２） BEFORE YOU BEGIN (2)

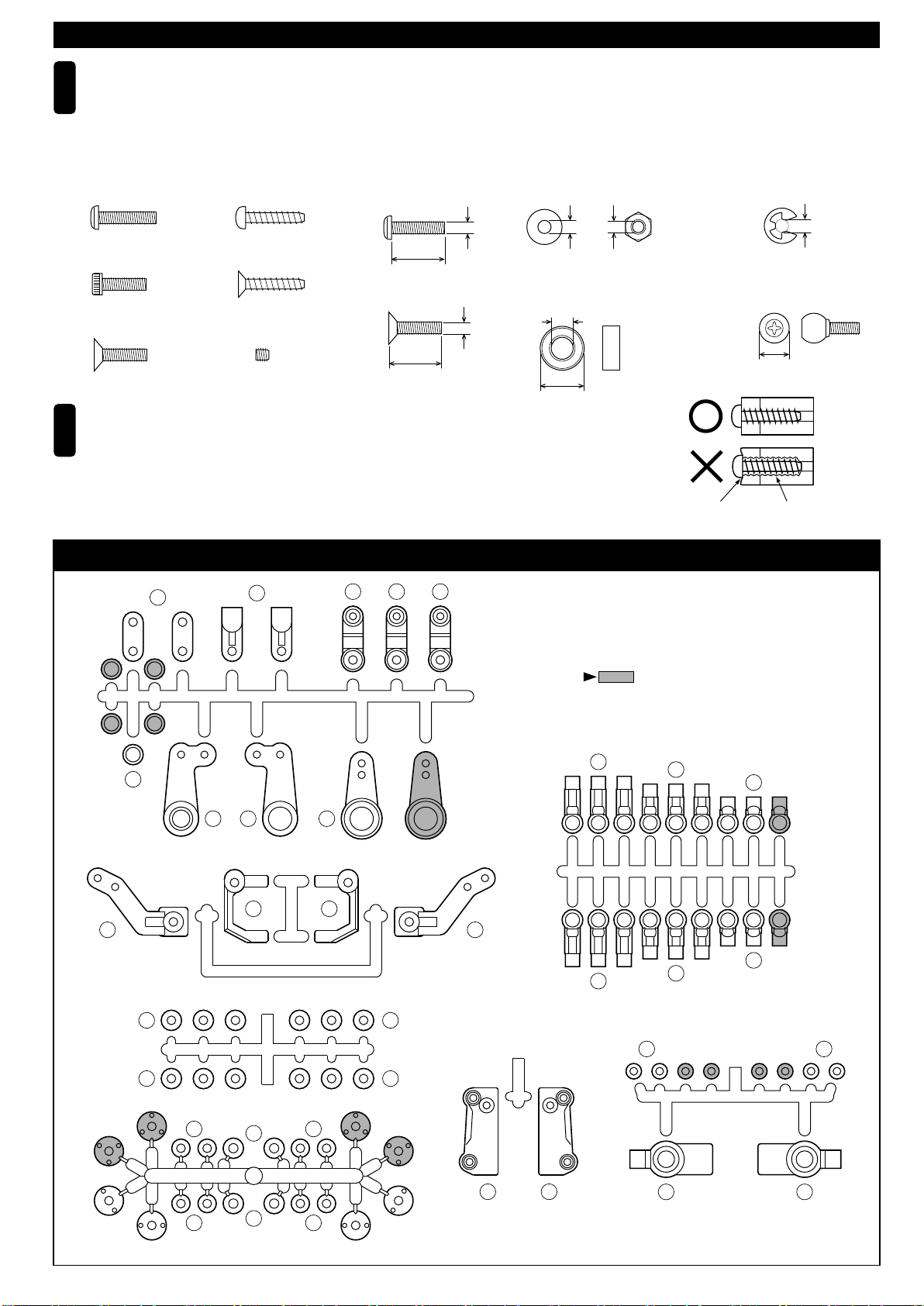

ARRANGEMENT OF PLASTIC PARTS ON RUNNERSランナー付プラパーツ配置図 /
23
6
8 7
5
24 25
183181182
29
26 27
10
22
22 21
21 20
20
9 9
3030
3131
80 81
81
80
80 80
13 12
10

No.1, No.2, No.4
No.2
No.2, No.3
6
Part bags used. Assemble left and right sides the same way.
3x8mm(F/H)
3x12mm
109
107 No.30073
187 No.30073B
127 No.30073
186 No.30073B
15 No.30073
194 No.30073B
128 No.30073
190 No.30073B
108 No.30073
188 No.30073B
110 No.30073
189 No.30073B
59
59
59 4.8mm
Ball Stud (S)
1
109 2.6 x 16mm
Shaft
2Chassis
3Rear Shock Stay
3x10mm(F/H)
3x20mm
3x15mm
3mm
111
2
3mm
Nut
1Chassis
3mm
3mm
105
3x8mm(F/H)
3x8mm(F/H)
3x8mm(F/H)
3x8mm(F/H)
Note the direction.
Note the direction.
4
3mm
Nylon Nut
2
3 x 8mm
F/H Cap Screw 8
3 x 8mm
F/H Cap Screw 1
2
3 x 12mm
Button Cap Screw
2
3 x 20mm
Button Cap Screw
2
3 x 15mm
Button Cap Screw
2
3 x 10mm
F/H Cap Screw
使用する袋詰。
シャシー
シャシー
ナイロンナット
向きに注意。
向きに注意。
ボールスタッド（S）
シャフト
リヤダンパーステー
ナット
左右同じように組立てる。
サラキャップビス
サラキャップビス
ボタンキャップビス
ボタンキャップビス
サラキャップビス
ボタンキャップビス

7
No.1

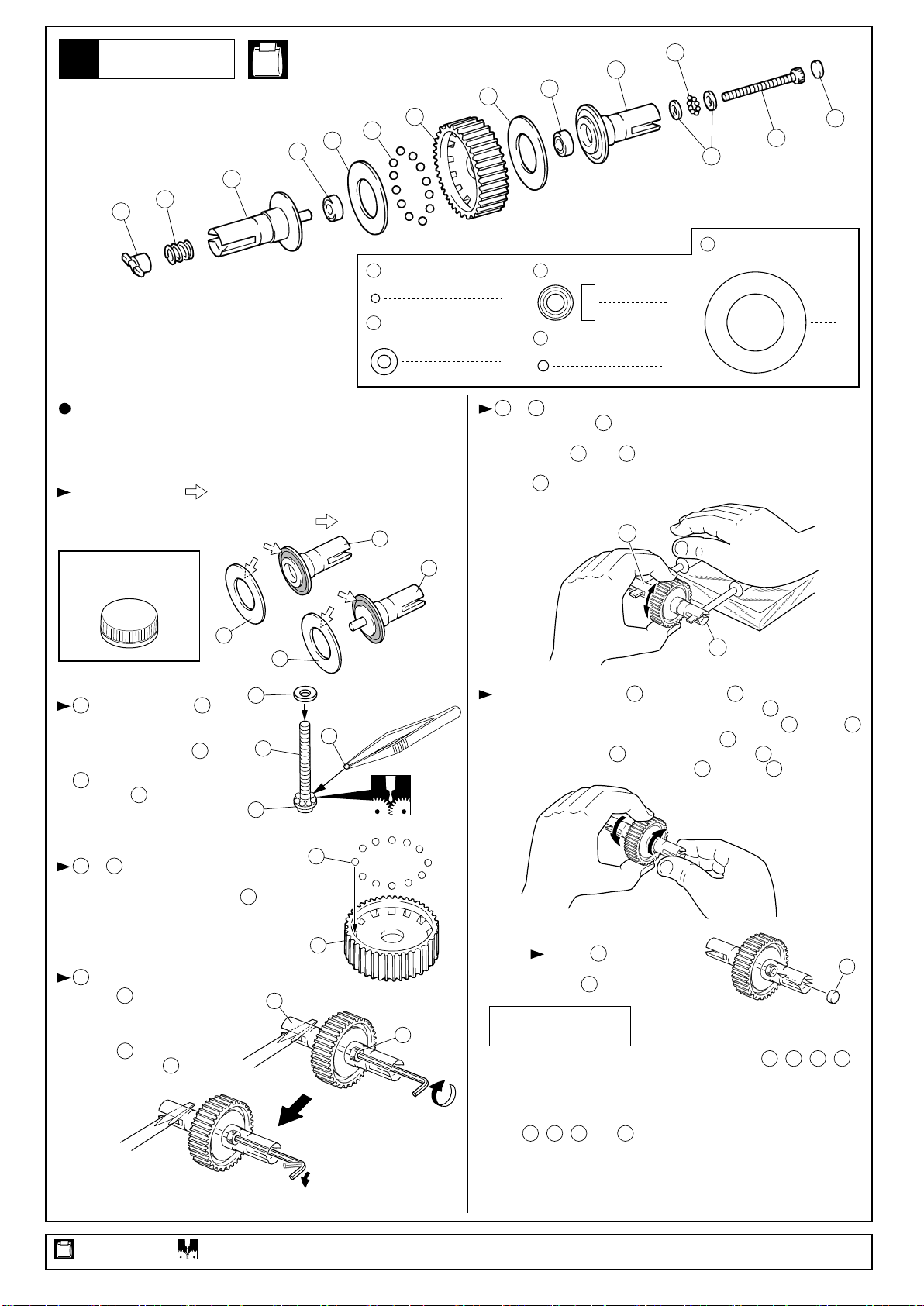

4Gear Differential
MAINTENANCE
Ball Differential Grease
EXPLODED VIEW
54
Thrust Washer
2
55 1/16
Thrust Ball 8
37
Thrust Plate
2
38 3/32
Ball Bearing 12
< >Ball Diff unit
2
50 4 x 8mm
Ball Bearing
34
41
55
54
54
39
35
37
37 35
34
Part bags used. Apply grease.
38
36
34
Assemble with the aid of the above exploded view and pay
attention to the following.
Remove oil deposits from before applying a small amount of ball
differential grease to the spots marked with .
Secure parts and in place with two flat head screwdrivers
and rotate the differential case until it becomes tight. Then, tighten
screw . When running the car, the differential must be tight,
otherwise it may be damaged.
After applying Grease, place
eight differential balls bet-
ween the two thrust washers
, grouping them around
the screw .
55
54 39
Place the differential balls into
and apply ball differential grease.
38
Tighten with a screwdriver
and fully tighten then rewind
1/8 turn.
(Adjust it later)
Once the adjustment is done,
install (see"exploded view").
41
34
39
35
Now, hold the differential case firmly and rotate part . If part
rotates into the opposite direction to part , no further adjustment
is necessary. If part does not rotate, screw is too tight.
In this case, gradually loosen screw until part rotates.
As soon as the ball differential's smooth action becomes rough,
parts , , and may have become "gritty". If this
happens, disassemble the unit and clean these parts, apply more
grease and reassemble. If the action is still not smooth, the parts
are worn and, therefore, must be replaced. We recommend that
these parts be replaced from time to time to ensure smooth running.
35 36
36 39 3936
35
37 38 54 55
40 45
34
50 37 38
37 50
35 55
39
41
36
54
39
34 39
使用する袋詰。 グリスを塗る。
デフギヤ
分解図
スラストワッシャー
スラストボール
スラストプレート
ベアリング
ベアリング
組立ては上の分解図を参考にしてください。
下記の点に注意してください。
ボールデフグリス
油分をとり（脱脂）、の所にボールデフグリスを少し塗る。
とをマイナスドライバーで固定し、本体を回してみる。
回らなくなるまで をしめ込む。回ってしまう状態のまま走行
させると破損するので注意。
はグリスを塗った に
8個並べる。
55
39
54
をに組込み、ボールデフ
グリスを塗る。
38
調整後、 を取付ける。 41
36
をマイナスドライバーで
固定し、 をいっぱいにしめ
込み、それから1/8回転ゆるめる。
(後で調整する)
34
39
34 35
次に本体を手で固定し、 を回したとき、 が反対方向に回転す
れば良い。回らないときはしめ込み過ぎなので、 をゆるめる。
作動させたときになめらかに動かなくなったら、 , , ,
が汚れています。分解して掃除してください。それでも直らない
ときは、これらのパーツが消耗しているので交換してください。
また、これらのパーツは定期的に交換するとよいでしょう。
39
35
37 38 54 55
36
メンテナンス
< >ボールデフユニット

No.1
No.1
No.1, No.2
8
Part bags used.

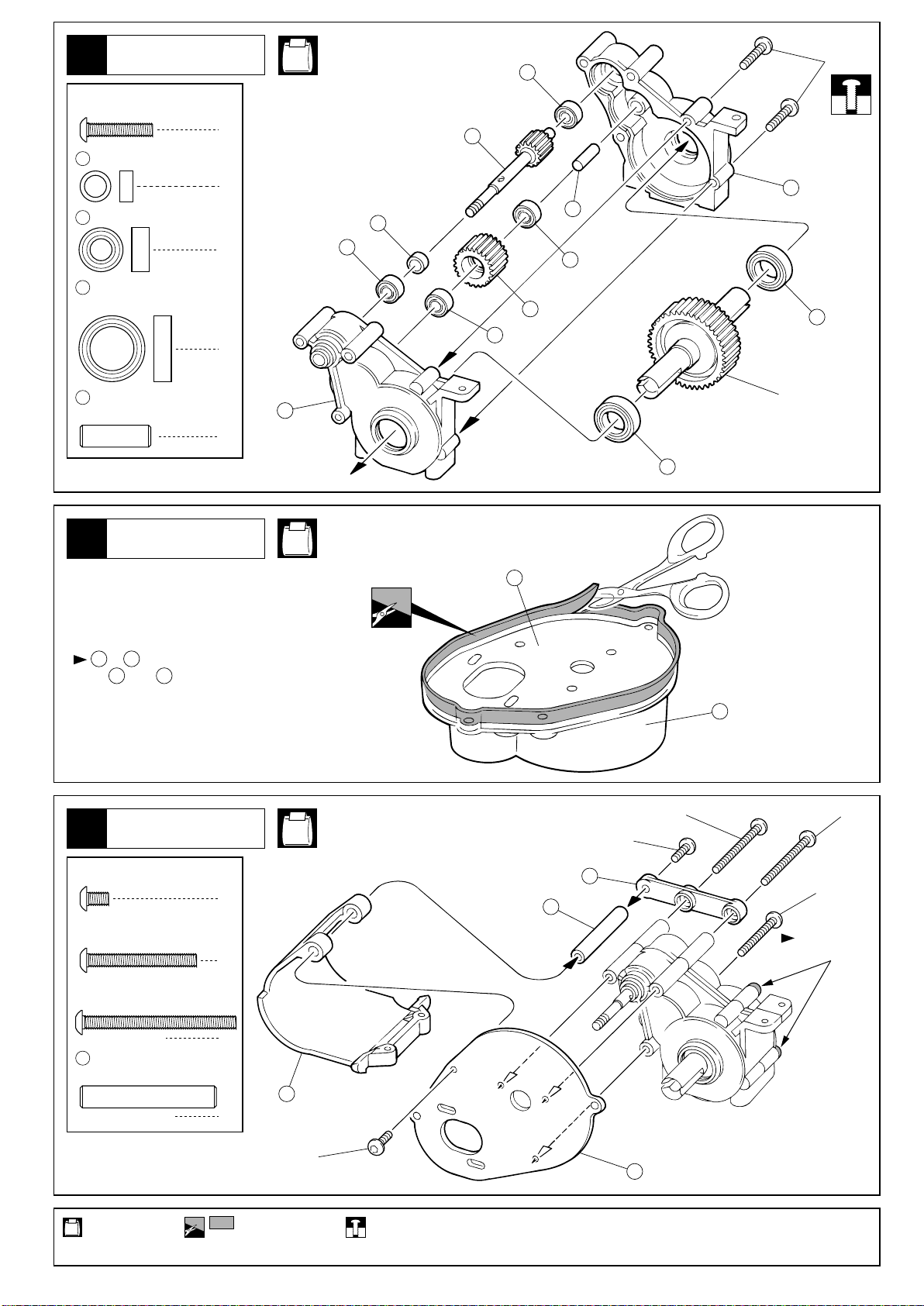

5Rear Gearbox
6Gearbox
7Gearbox
120
119
Fit into , and trim off the area sticked out.
Tighten securely.
Cut off shaded portion.
1
118 5 x 31mm
Aluminium Shaft
4
5 x 10mm
Ball Bearing
2
10 x 15mm
Ball Bearing
52
51
1
49 5 x 16mm
Aluminium Shaft
1
70 5 x 7 x 3mm
Collar
3x15mm
51
106
70
51
115
52
52
51
51
49
112
113
Differential
3x5mm
3x5mm
3x25mm
3x35mm
3x35mm
118
32
119
114
Temporarily tighten.
119 120
2
3 x 15mm
Button Cap Screw
2
3 x 5mm
Button Cap Screw
1
3 x 25mm
Button Cap Screw
3 x 35mm
Button Cap Screw
2
使用する袋詰。
をにはめ込み余分な所をカットします。
本締めする。
リヤギヤボックス
ベアリング
ベアリング
アルミシャフト
ギヤボックス
ギヤボックス
アルミシャフト
をカットする。
カラー
デフギヤ
仮止め。
119 120
ボタンキャップビス
ボタンキャップビス
ボタンキャップビス
ボタンキャップビス

No.1
9
Part bags used.
Main Gear
8
Assemble left and right
sides the same way.
InsideOutside
Note the direction.
Rewind 1/2 turn from firmly tightened condition.
2.6x5mm
161
160
46
43
44
42
116
71
135
3x5mm
4mm
1
2 x 11mm
Shaft
71
46 4 x 8mm
Thrust Plate
No.3, No.4
9Rear Suspension
2
3 x 6 x 2mm
Plastic Collar
10
73
2
74
2
5 x 8 x 0.5mm
Shim
2
58 4.8mm
Ball Stud (L)
4
51 5 x 10mm
Ball Bearing
58
129
172
10
9
51
173
172
73
51
No.4
E2.5
Note the direction.
Use this hole.
10
Rear Suspension
2
3 x 6 x 2mm
Plastic Collar
10
4
E2.5
E-ring
2
2
< Left >
< Right >
13
69
10
66
174
12
Pay close attention here!
Tighten 2.6mm
screw
x2
Assemble as many
times as specified.
x2
E2.5 ÒL3Ó marked
ÒR3Ó marked
InsideOutside
Note the direction.
1.5 x 8mm
Roll Pin
3mm
2.6mm
L3
R3
1
160 4 x 8mm
Metal Bushing
1
1
4mm
Flanged Nylon
2
2.6 x 5mm
Button Cap Screw
171
2
1.6 x 9mm
Pin
4
5 x 7 x 0.1mm
Shim
172
Choose either or .A B
66 3 x 47mm
Shaft
69 3 x 26mm
Shaft
2
3 x 5mm
Set Screw
4
174 2 x 7.8mm
Pin
Apply grease.
Spring Pin
Needle Pin
Apply rubber
cement.
Insert equally.
B
A
74
171
191 No.30073B
130 No.30073
使用する袋詰。
メインギヤ
内側外側
向きに注意。
内側外側
向きに注意。
しめ込んだ状態から1/2回転もどす。
2.6mmビス穴に
ねじ込む。
左右同じように組立てる。
シャフト
スラストプレート
リヤサスペンション
プラカラー
シム
ボールスタッド（L）
ベアリング
向きに注意。
取付穴。
左側用
右側用
プラカラー
リヤサスペンション
Eリング
注意して組立てる所。 ２セット組立てる（例）。
L3のマーク
R3のマーク
ロールピン
メタル
フランジ付ナイロンナット
ボタンキャップビス
ピン
シム
, の2通りの組み立てが出来ます。BA
シャフト
シャフト
セットビス
ピン
グリスを塗る。
スプリングピン
ニードルピン
ゴム系接着剤等
で固定する。
均等に入れる。

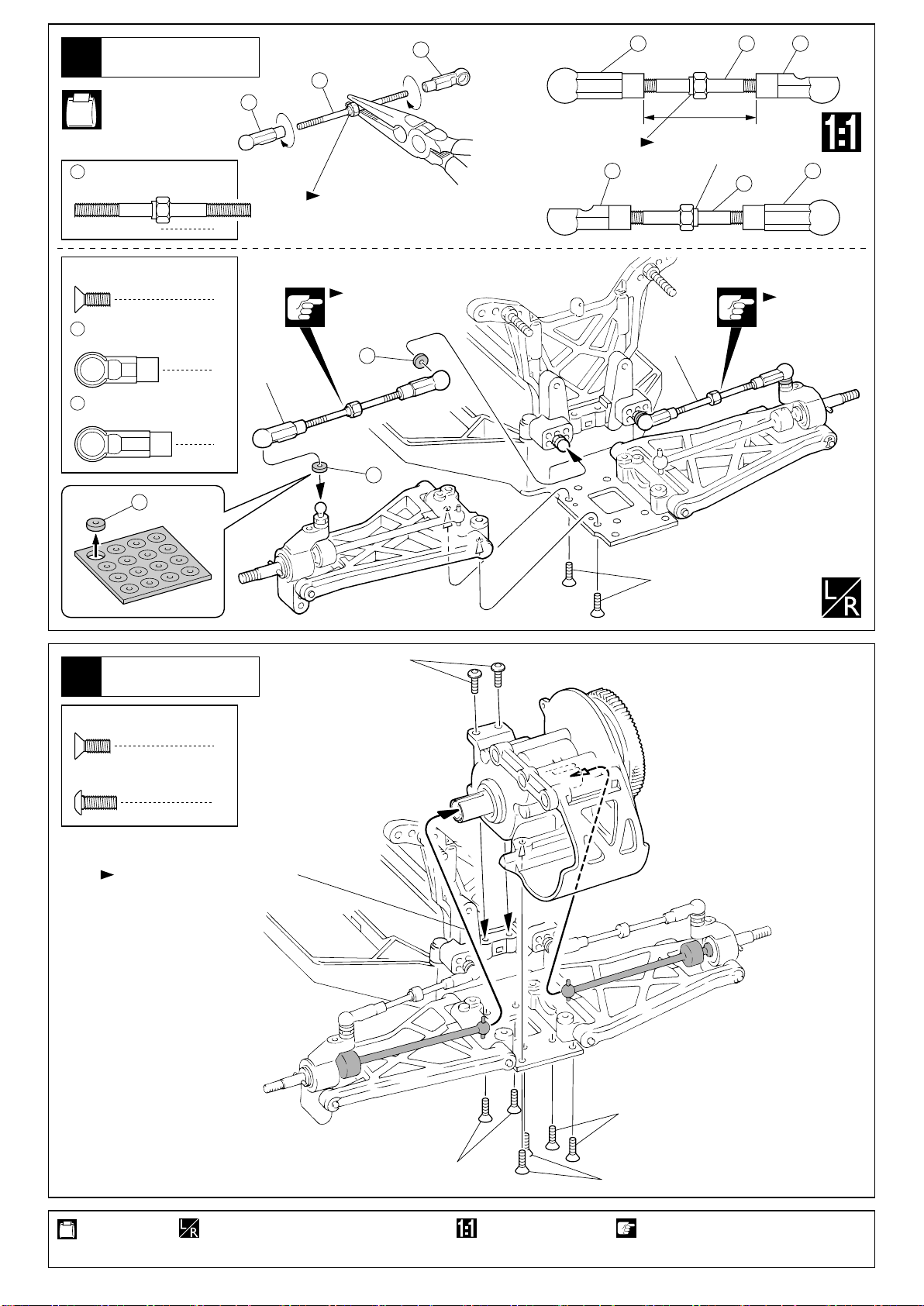

10
No.3, No.4
11
Rear Suspension
2
21 4.8mm
Ball End (Medium)
2
22 4.8mm
Ball End (Long)
< Right >
< Left >
(Medium)
(Long)
25.5mm
21
131
131
22
(Medium) (Long)
22
21
Projection. Note direction.
Projection.
Note direction.
Projection.
Note direction.
22
131
21
The side with the step is
a reverse screw.
For Left
For Right
12
Rear Gearbox
3x8mm(F/H)
Put universal shaft.
3x8mm(F/H)
3x8mm(F/H)
3x8mm
3x8mm(F/H)
Part bags used. Assemble left and right sides the same way. True-to-scale diagram. Pay close attention here!
2
131 3 x 40mm
Adjust Rod
3 x 8mm
F/H Cap Screw 4
3 x 8mm
F/H Cap Screw 6
3 x 8mm
Button Cap Screw
2
162
162
162
リヤギヤボックス
リヤサスペンション
ボールエンド（中）
ボールエンド（長）
右側
左側 （中）
（長）
（中） （長）
段のある方。
段のある方。
段のある方。
段のある方が逆ネジ。
左側用
右側用
ユニバーサルシャフトを入れる。
使用する袋詰。 左右同じように組立てる。 原寸図。 注意して組立てる所。
アジャストロッド
サラキャップビス
サラキャップビス
ボタンキャップビス

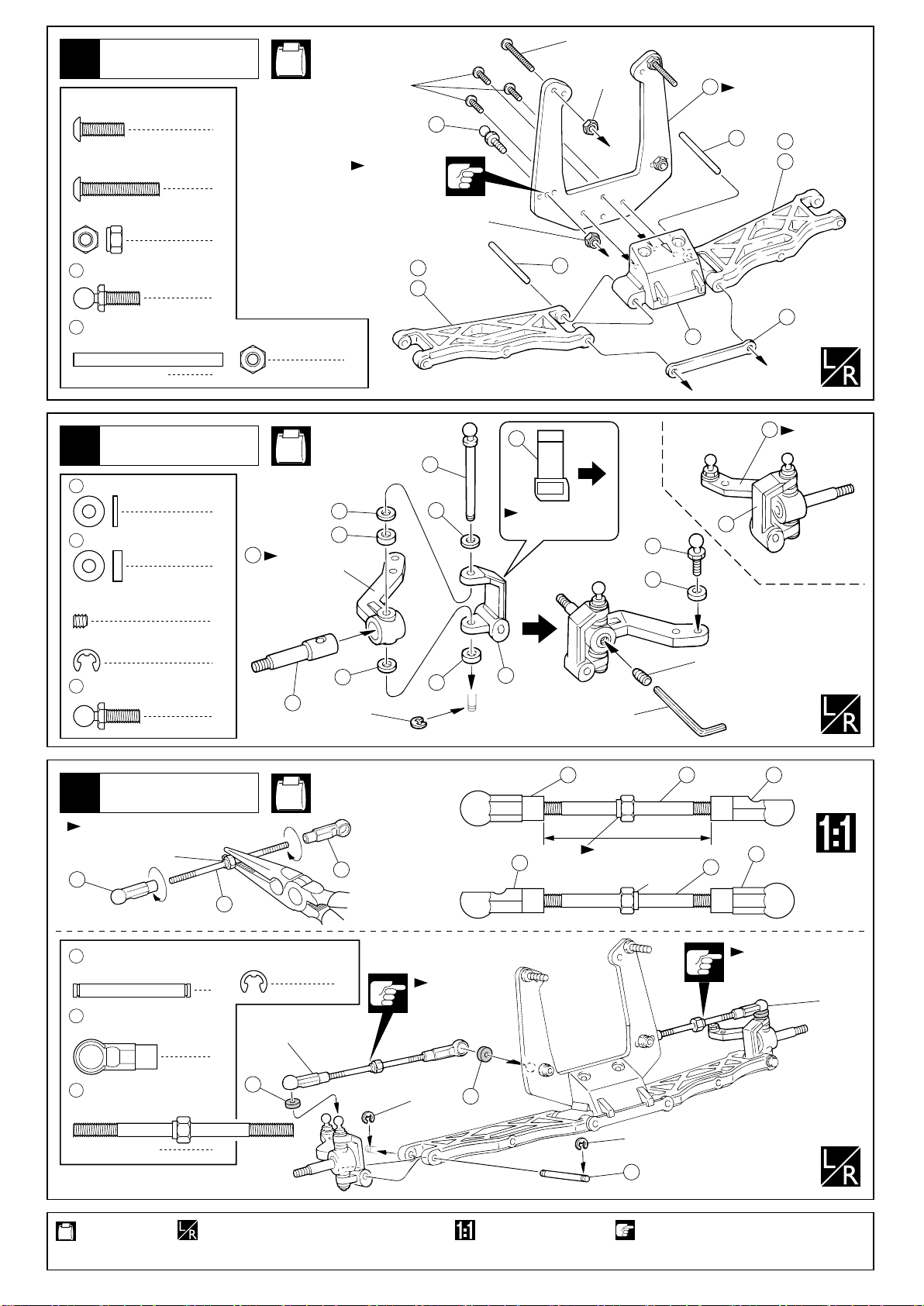

11
58
65
65
132
64
16
No.2, No.3, No.4
3x10mm
3x18mm
3mm
13
Front Suspension
2
3mm
Nut
58 4.8mm
Ball Stud (L)
2
65 3 x 34mm
Shaft
Use this hole.
No.3, No.4
E2.5
14
Front Suspension
58 4.8mm
Ball Stud (L)
6
3 x 7 x 1mm
Plastic Collar
30
6
3 x 7 x 2mm
Plastic Collar
31
2
3 x 3mm
Set Screw ( Apply cement to set screw )
2
E2.5 E-ring
No.3, No.4
15
Front Suspension
4
E2.5
E-ring
68
Suspension Shaft (Silver)
4
21 4.8mm
Ball End (Medium)
< Left >
< Right >
5
7
58
31
6
30
30
31
67
30
31
8
56
Hex Wrench (1.5mm)
3x3mm
(Apply cement to
set screw)
Note the direction.
Note the direction.
Front
8ÒLÓ marked
ÒRÓ marked
21
134
21
68
162
162
< Right >
< Left >
(Medium)
(Medium)
38mm
21
134
134 21
(Medium)
(Medium)
21
21
Projection.
Note direction.
For Left
For Right
E2.5
The side with the step is
a reverse screw.
2
Projection.
Note direction.
Projection.
Note direction.
Part bags used. Assemble left and right sides the same way. True-to-scale diagram. Pay close attention here!
E2.5
2
2
3mm
Nylon Nut 3mm
Nylon Nut
2
134 3 x 50mm
Adjust Rod
3 x 18mm
Button Cap Screw
2
3 x 10mm
Button Cap Screw
3
2
193 No.30073B
133 No.30073
193 No.30073B
133 No.30073
ナット
ボールスタッド（L）
シャフト
フロントサスペンション
取付穴。
使用する袋詰。 左右同じように組立てる。 原寸図。 注意して組立てる所。
Eリング
サスシャフト（銀）
ボールエンド（中）
フロントサスペンション
左側用
右側用
段のある方が逆ネジ。
右側
左側 （中）
（中）
（中）
（中）
段のある方。
段のある方。
段のある方。
左側
右側
六角レンチ（1.5mm）
向きに注意。
向きに注意。
前Lのマーク
Rのマーク
フロントサスペンション
ボールスタッド（L）
プラカラー
プラカラー
セットビス（緩み止め付き）
（緩み止め付き）
Eリング
ナイロンナット ナイロンナット
アジャストロッド
ボタンキャップビス
ボタンキャップビス

12
Part bags used.
No.2
16
Front Suspension
3x8mm(F/H)
3x8mm(F/H)
33
True-to-scale diagram.
3x10mm(F/H)
3x10mm(F/H)
No.3
No.3
Note the direction.
17
Steering
1
3 x 10mm
Set Screw
2
20 4.8mm
Ball End (Short)
5
59 4.8mm
Ball Stud (S)
18
Steering
2mm
approx. 24mm
59
61
60
59
25
59
59
162
23
62
24
( Short) 20
3x10mm
159
159
63
29
159
159
63
3 x 8mm
F/H Cap Screw 2
2
3 x 10mm
F/H Cap Screw
4
159 5 x8 x 2.5mm
Ball Bearing
2
63 5 x 31mm
Aluminium Shaft
使用する袋詰。
フロントサスペンション
原寸図。
ステアリング
ステアリング
セットビス
ボールエンド（短）
ボールスタッド（S）
向きに注意。
短
約24mm
サラキャップビス
サラキャップビス
ベアリング
アルミシャフト

No.4

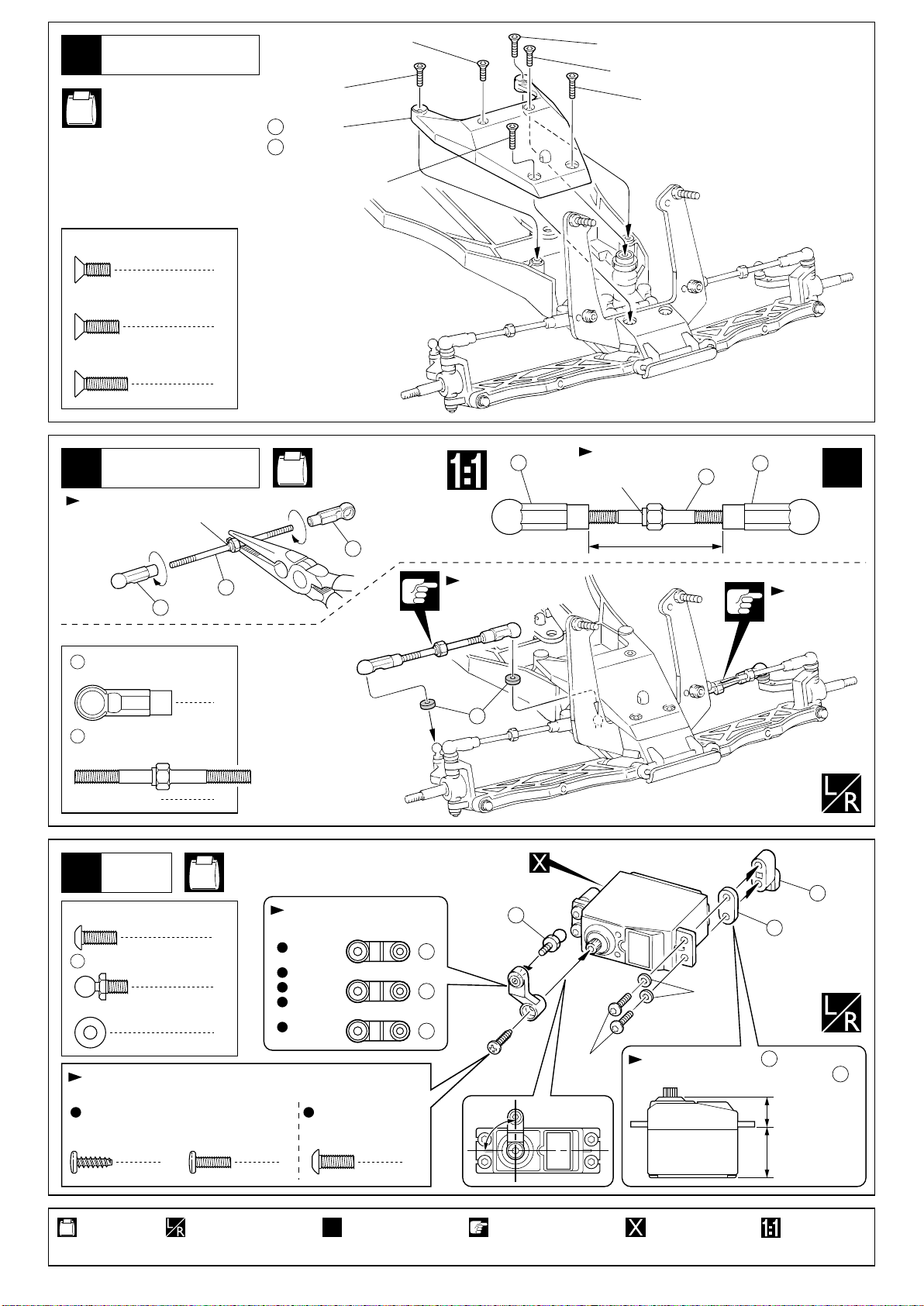

13
19
Body Mounts
3x10mm(F/H)
3x8mm(F/H)
3x10mm(F/H)
3x12mm(F/H)
3x12mm(F/H)
3x8mm(F/H)
No.3, No.4
4
22 4.8mm
Ball End (Long)
20
Front Suspension (Long) (Long)
30.5mm
22
131
22
Projection.
Note direction.
Projection.
Note direction.
x2
22
131
22
162
The side with the step
is a reverse screw.
Projection.
Note direction.
No.3
21
Radio
1
59 4.8mm
Ball Stud (S)
Select for your servo.
Use screws which are same type included in your servo.
In case of the following sizes, use 26 .
90¡
F
FUTABA
for FUTABA for SANWA
SANWA
KO
JR
HITEC
HF S
183
182
181
Steering Servo
59 26
27
3x8mm
3mm
Longer than 28mm.
Shorter than 10mm.
Part bags used. Assemble left and right
sides the same way.
x2
Assemble as many
times as specified.
Pay close attention here! Must be purchased
separately!
11
2.6 x 8mm
TP Screw
2.6 x 8mm
Screw
3 x 8mm
Button Cap Screw
2
131 3 x 40mm
Adjust Rod
3 x 8mm
F/H Cap Screw 2
2
3 x 10mm
F/H Cap Screw
3 x 12mm
F/H Cap Screw
2
1
3 x 8mm
Button Cap Screw
4
4
3mm
Washer
14 No.30073
195 No.30073B
True-to-scale
diagram.
ボディマウント
使用する袋詰。 左右同じように組立てる。 ２セット組立てる（例）。注意して組立てる所。 別購入品。
使用するサーボに合わせる。
サーボに付属するビスと同じタイプを使用する。
フタバ用 サンワ用
プロポ
ボールスタッド（S）
下のサイズの場合は、 を使用します。
ステアリングサーボ
26
28mm以上の場合
10mm以下の場合
フロントサスペンション
ボールエンド（長）
（長） （長）
段のある方。
段のある方。
段のある方。
段のある方が逆ネジ。
TPビス ビス
ボタンキャップビス
アジャストロッド
サラキャップビス
サラキャップビス
サラキャップビス
ボタンキャップビス
ワッシャー
原寸図。

No.1
14
Part bags used.
No.3
22
Radio
1
3 x 10mm
Set Screw
2
20 4.8mm
Ball End (Short)
3x8mm(F/H)
1mm
20
20
162
162
3x10mm
Steering Servo
23
Motor
Firmly tighten the
set screws onto
the flat spots.
Kit pinion gear for use with 11 turn motor.
3x5mm
3x5mm
Tighten the screws with
one sheet of paper
inserted between
both gears.
Motor
1
3 x 3mm
Set Screw
Must be purchased separately!
No.1
3x5mm
24
Gearbox
3x5mm
121
120
Hex Wrench (1.5mm)
136
3x3mm
136
True-to-scale diagram.
3 x 8mm
F/H Cap Screw 2
2
3 x 5mm
Button Cap Screw
2
3 x 5mm
Button Cap Screw
2
3mm
Washer
(Short)
(Short)
使用する袋詰。 別購入品。
モーター
セットビス
紙1枚分のすき間を
つくって固定する。
モーター
平らな面にセット
ビスを固定する。
標準のピニオンギヤは11T程度のモーターに対応します。
プロポ
セットビス
ボールエンド（短）
ステアリングサーボ
六角レンチ（1.5mm）
ギヤボックス
原寸図。
サラキャップビス
ボタンキャップビス
ボタンキャップビス
ワッシャー
（短）
（短）

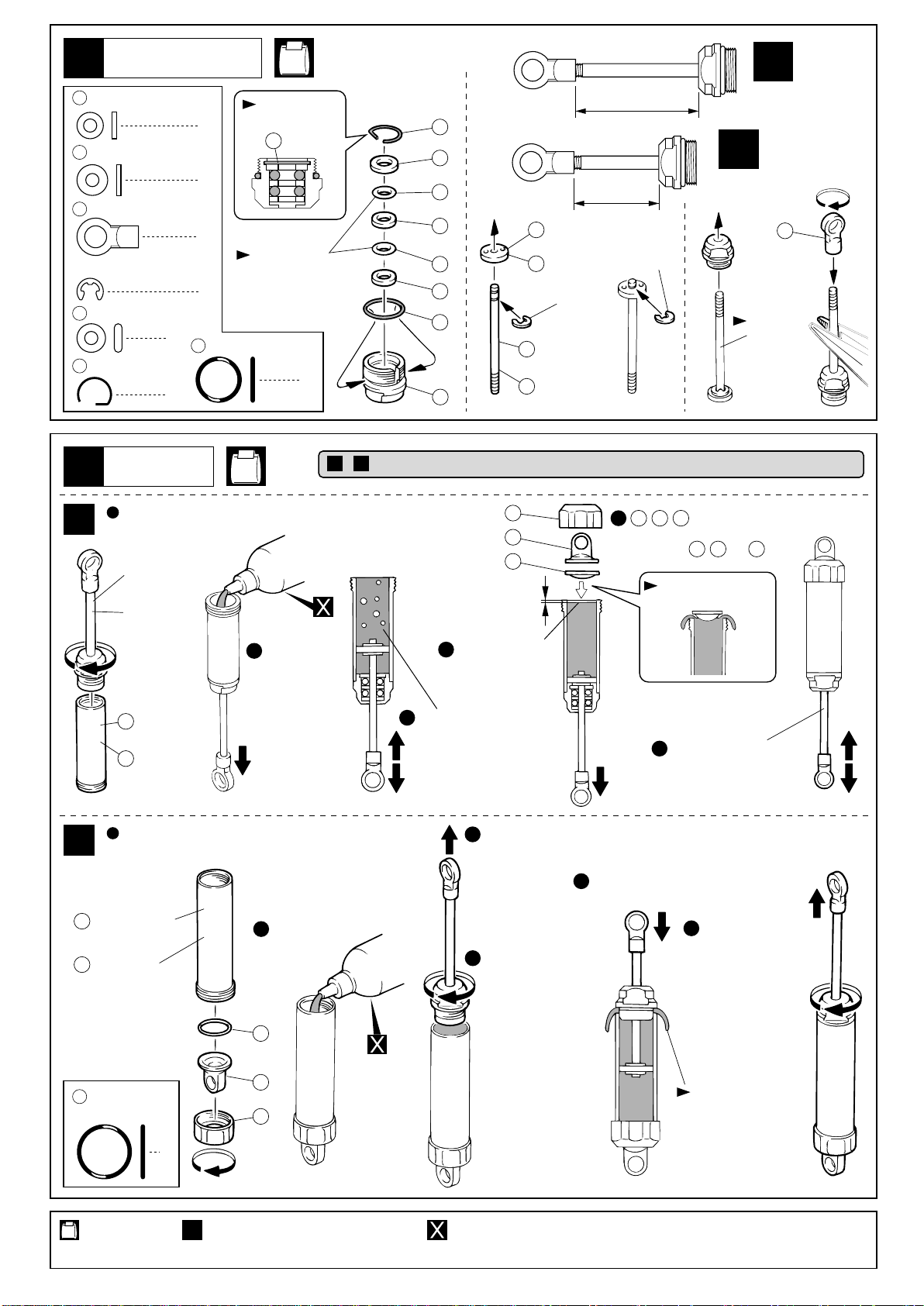

15
Part bags used.
Non-Pressure Type
4
93
O-ring (Large)
Put the oil.
Keep expanded.
Surplus oil comes out.
Tighten the cap until
it slightly stops,
then loosen it for a
1/2nd lap.
Insert the shaft slowly.
Tighten the cap firmly,
and pull the shaft.
93
85
75
1
2
3
4
5
139
78
No.5
E2.5
E2.5
25
Shock
No.5
26
A
B
Shock
8
3 x 6 x 1mm
Plastic Collar
80
4
3 x 7 x 1mm
Plastic Collar
81
4
95
C-ring
94
O-ring
92
8
E2.5 E-ring
4
86 5.8mm
Ball End (S)
8
4
< for Front >
x2
x2
approx. 19.5mm
< for Rear >
for Front (Short)
for Rear (Long)
Front 2-C
Rear 2-B
approx. 28mm
Fit into groove.
95
Pull down the
piston and slowly
fill in oil.
Confirm that each piston
moves up and down
smoothly.
Move the piston up and
down to get rid of air
bubbles.
Pressure Type
95
81
94
80
94
80
92
76
75
85
96
Put a little oil.
Complete the shock assembly
in the order , and .
Put a little oil.
You can assemble the shock in 2 ways.
0~1mm
Add oil one more
time up to the brim.
2
3
4
5
1
Surplus oil comes out.
for Front (Short)
for Front (Short)
for Front (Short)
for Rear (Long)
for Rear (Long)
for Rear (Long)
x2
Assemble as many times as specified.
137
89
79 86
79
96 85 75
139
78
Must be purchased separately!
O-ring (M)
使用する袋詰。
エアレーションタイプ
Oリング（大）
オイルを入れる。
伸ばしておく。
余分なオイル
が出る。
キャップを軽く止
まる所まで締め、
1/2回転ゆるめる。
シャフトをゆっくり押し込む。
キャップを最後まで
締め込み、シャフト
を伸ばす。
ダンパー
プラカラー
プラカラー
Cリング
Oリング
Eリング
ボールエンド（S）
フロント用
リヤ用
フロント用（短）
リヤ用（長）
フロント 2-C
リヤ 2-B
溝にはめる。
オイルを少し
付ける。
オイルを
少し付ける。
ダンパー
フロント用（短）
フロント用（短）
フロント用（短）
リヤ用（長）
リヤ用（長）
リヤ用（長）
ピストンを下げ、
オイルを図の
位置まで入れる。
スムーズに動くか確認する。
上下させ、気泡をとる。
, , の順に組立てる。 96 7585
プレッシャータイプ
, の2通りのダンパーの組立てが出来ます。
余分なオイルが出る。
もう一度図の位置
までオイルを足す。
２セット組立てる（例）。
約19.5mm
約28mm
別購入品。
Oリング（中）
BA

16
Part bags used.
< Rear >
87
For Rear (Long)
For Rear (Long)
No.5
exists in 5 widths. For making the F / R ground
clearance horizontal, choose the necessary width(s)
and amount of . When adjusting, run your car.
98
98
For adjusting the spring tension.
Compress the spring and install .
No.5
3x10mm
3x12mm
Note the direction.
28
Shock
4
87
Plastic Nut
3 x 10mm
Button Cap Screw
27
Shock
8
97 5.8mm
Ball
< Front >
82 98
97
84 97
83
87
For Front (Short)
for Front (Short)
for Rear (Long)
for Front (Short)
for Rear (Long)
150
151
Assemble left and right sides the same way.
84
Note the
direction.
3 x 12mm
Button Cap Screw
83
Use this hole.
Pay close attention here!
2
2
使用する袋詰。
フロント用（短）
リヤ用（長）
フロント用（短）
リヤ用（長）
ダンパー
ボール
スプリング調整用。
スプリングを縮めて を入れる。
は5種類あるので………
車高の前後が、水平になるように
走行しながら………種類、個数を調節する。
1
2
リヤ
リヤ用（長）
リヤ用（長）
向きに注意。
プラナット
ボタンキャップビス
フロント
フロント用（短）
ダンパー
左右同じように組立てる。
98
84
向きに注意。
ボタンキャップビス
取付穴。
注意して組立てる所。

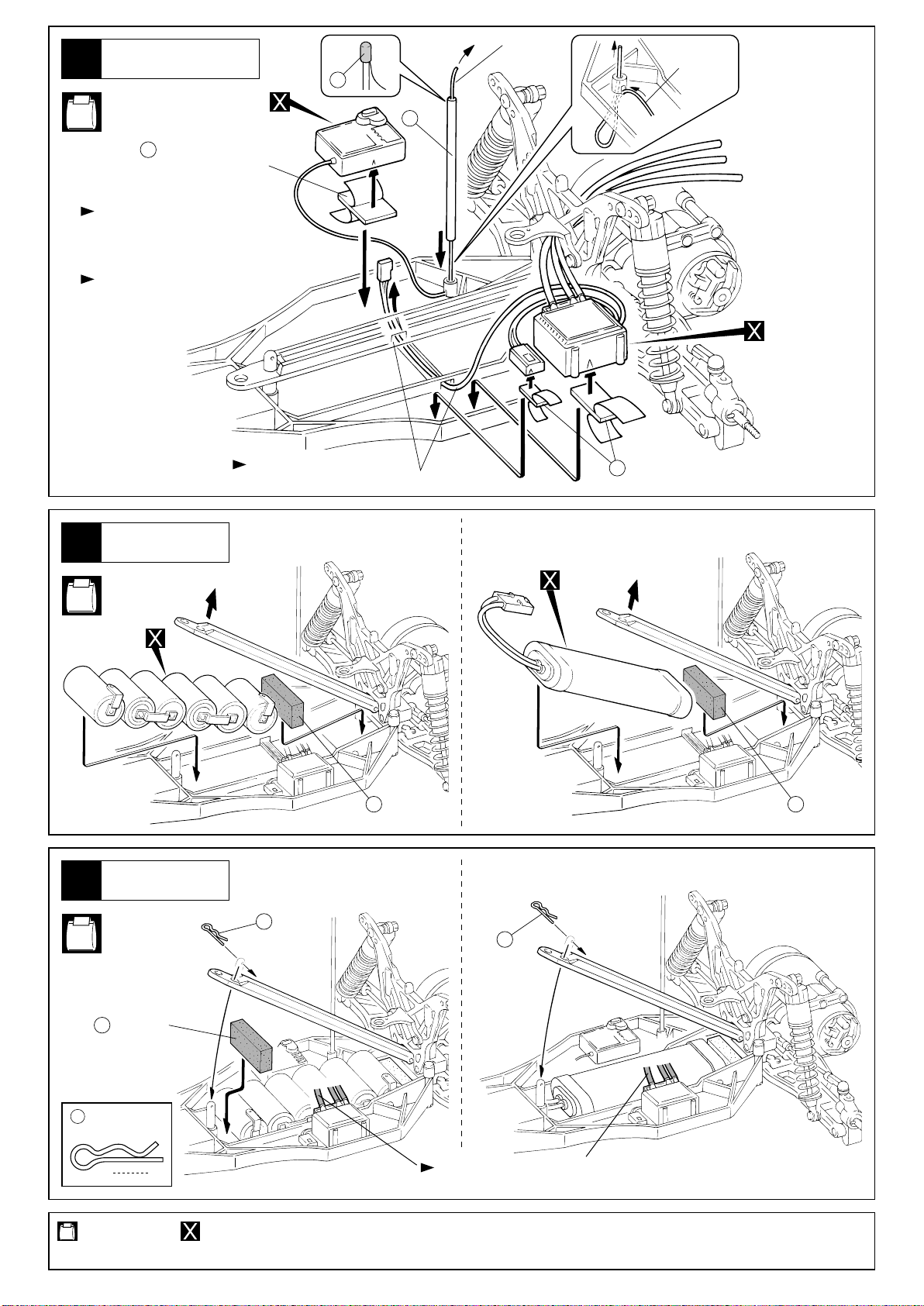

17
Part bags used.
Connect as per radio
instruction manual.
Bind the wires with strap.
Pass the code through the slit of the chassis.
29
Radio Antenna
Receiver
Battery
Battery
Must be purchased separately!
No.2
No.2
30
Battery
No.2
31
Battery
48
Snap Pin
1
125
126
Double-sided Tape
125
Double-sided Tape
48
48
Sponge
117
Sponge
117
117
Sponge
Speed Controller
Antenna
Connect the cords properly with reference to manuals of battery and motor.
163
< >For straight packed Battery
< >For straight packed Battery
< >For Separated Battery
< >For Separated Battery
使用する袋詰。 別購入品。
プロポの説明書を参考に、
コネクターを接続する。
コードをストラップで束ねる。
シャシーのスリットに通す。
アンテナ
受信機
バッテリー
バッテリー
プロポ
バッテリー
バッテリー
スナップピン
両面テープ
両面テープ
スポンジ スポンジ
スポンジ
アンプ
アンテナ
バッテリー、モーターの説明書を参考にコードを接続する。
< >ストレートバッテリーの場合
< >ストレートバッテリーの場合
< >セパレートバッテリーの場合
< >セパレートバッテリーの場合

18
Part bags used.
32
Wheels
No.4
33
Wheels
After fitting wheels to tyres, apply instant
glue as shown.
After fitting wheels to tyres, apply instant
glue as shown.
Apply instant glue (CA glue, super glue).
(for front) (for rear)
(for front) (for rear)
< Front > < Rear >
< Rear >
< Front >
x2x2
For Front
For Rear
4mm
4mm
Assemble left and right sides
the same way.
x2
Assemble as many times as specified.
53
53
144
145
142
140
143
141
Illustration from
reverse side.
Illustration from
reverse side.
4mm
Flanged Nylon Nut
4
53 3/16 x 3/8
Ball Bearing
4
Drive pin must
fit into wheel
groove.
使用する袋詰。
タイヤ
タイヤ
ピッタリはめてからタイヤとホイールの
つなぎ目に瞬間接着剤を流し接着する。
ピッタリはめてからタイヤとホイールの
つなぎ目に瞬間接着剤を流し接着する。
瞬間接着剤で接着する。
（フロント用）
（フロント用）
（リヤ用）
（リヤ用）
リヤ
リヤ
フロント
フロント
フロント用
リヤ用
左右同じように組立てる。 ２セット組立てる（例）。
裏から見た図。
裏から見た図。
フランジ付ナイロンナット
インチベアリング
ピンをホイール
の溝に合わせる。

19
34
Body Shell
35
Painting
Cut off shaded portion. Drill holes with the specified diameter.
6mm
6mm
5mm
6mm
Paint the body shell from the
inside using KyoshoÕs
spray colors.
After painting, remove the
protective film from the
body shell.
Before painting, use a neutral detergent
to remove any oil residues and dirt.
Mask the windows
from the inside.
1
4
2
Refer to the pictures
on the box for the
color scheme.
3
Mask
Mask
146
147
ボディ
塗装
をカットする。 6mmの穴をあける（例）。
マスキング
マスキング
京商スプレーカラーでボディ内側を塗装する。
塗装後、ボディ表面の保護ビニール
シートをはがしておく。
塗分けはパッケージ
写真も参考にして
ください。
塗装前に、洗剤で油やよごれを洗う。 ウインドウ部分に、
内側からマスキング
シートを貼る。

20
37
Decals
36
Body Shell
Decals with can be placed wherever you like.
Let item number go through
the hole of the wing as shown.
3x3mm
Assemble in the specified order.
2
3 x 3mm
Set Screw
148
149
1
1
2
3
3
2
149
Part bags used.
No.2
ボディ
デカール
デカールは、好きな位置に貼って下さい。
を図のように通して3x3mm
セットビスで固定する。
番号の順に組立てる。
セットビス
149
使用する袋詰。
