Kyosho INFERNO MP777 User manual

No. 31777
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
2 〜3
3
4 〜5
6 〜7
8 〜28
29
30 〜32
33 〜36
目 次 INDEX
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな方
は、模型を良く知っている人にアドバイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこなっ
てください。
●動かして楽しむ場所は、万一の事故を考えて安全を確認してから、責任をもっ
てお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に保管してください。
UNDER SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modellers before
beginning assembly and if they do not fully understand any part of the
construction.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE.
© 2004 KYOSHO CORPORATION／禁無断転載複製
THE FINEST RADIO CONTROL MODELS
R
1/ 8 SCALE RADIO CONTROLLED
.21 ENGINE POWERED 4WD RACING BUGGY
INSTRUCTION MANUAL
組立／取扱説明書
インファーノ MP777
INFERNO MP777

BPModel
EngineFuel
ニトロ
30
%
1
２チャンネル２サーボ無線操縦機
（プロポ）
2ch radio control set with 2 servos.
●このキットには２チャンネル２サーボの
プロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●スロットルサーボは、リバースで使用し
ます。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set.
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set.
■受信機用ニカドバッテリー
Battery for Receiver
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■サーボ
Servo
■受信機
Receiver
18〜20mm
38〜41mm
31〜36mm
29〜32mm 43〜48mm

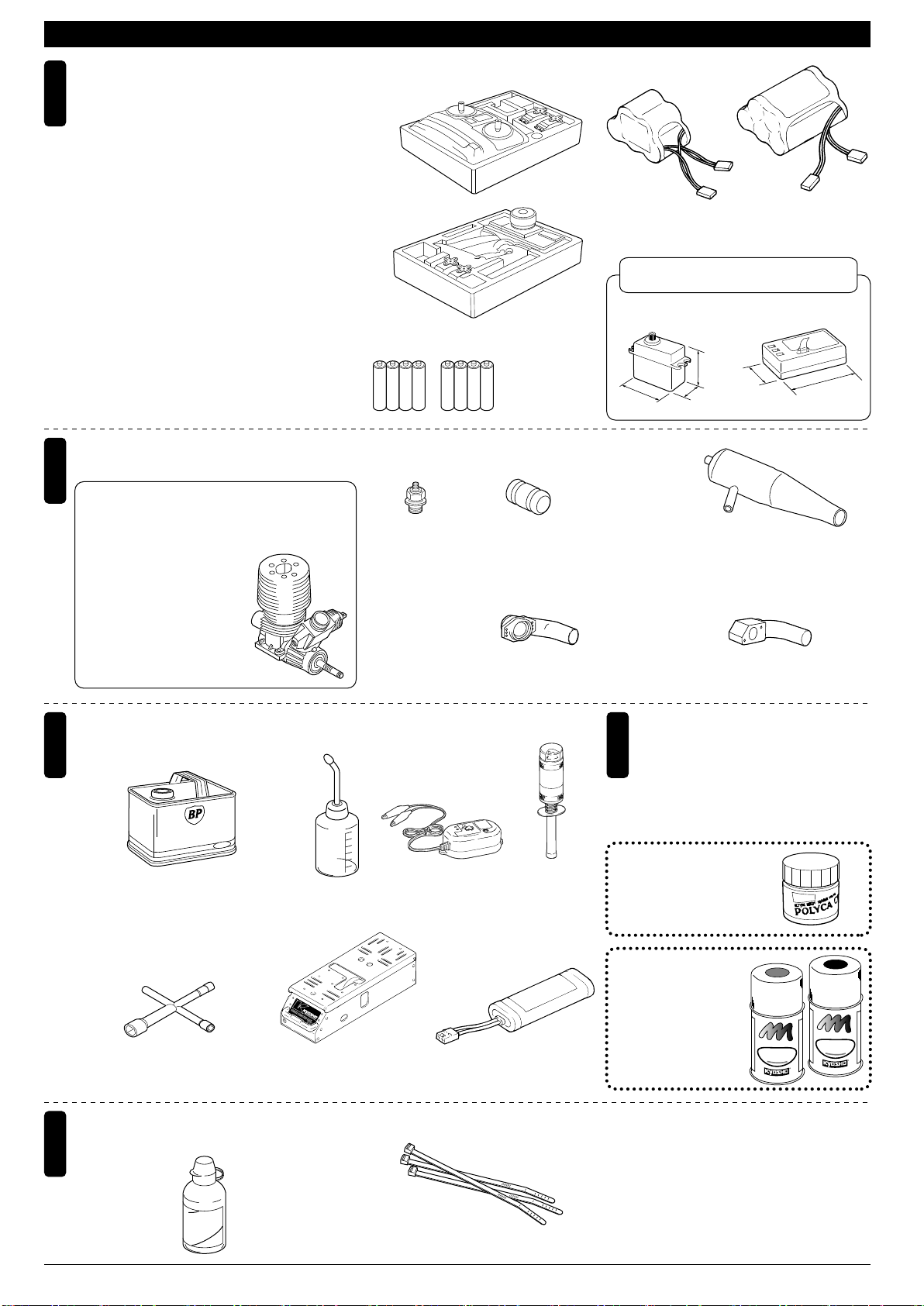

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
使用できるサーボ・受信機サイズ
Suitable servos & receiver
2エンジンおよびマフラー
Engine / Muffler / Tire
●このキットには21クラスエンジンが必要です。
●This kit requires a .21 class engine.
●This kit requires a 2 channel radio con-
trol set with 2 servos.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●Switch the reverse (transmitter) for the
throttle control.
●For more information on the radio con-trol
set, refer to its instruction manual.
3
燃料と始動用具
Required for engine starting:
No.71161
6V X-FORCE 600
ニカドバッテリー
Ni-Cd Battery
■21クラスカー用エンジン
Engine for .21-class cars
パイロットシャフト、クラ
ンクシャフト一体型のエン
ジンに限ります。
Use only .21 class engine
with crank and pilot shaft
(SG shaft only).
※
■マフラー
Muffler
■マニホールド
Manifold
■プラグ
Plug
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.IFW-37
SP サイレンサー (FEMCA)
SP Silencer (FEMCA)
No.39514
マニホールド（O.S.21RZ, ピコ, ノバロッシ）
Manifold (O.S.21RZ, Picco, Nova Rossi)
No.39516
マニホールド（O.S.21RG）
Manifold ( O.S.21RG)
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
No.36205
マルチスターターボックスプロ
Multi Starter Box Pro
■燃料
Glow Fuel
■燃料ポンプ
Fuel Pump
■プラグヒーター
Plug Heater
■プラグレンチ
Plug Wrench
■スターター
Starter
■スターター用バッテリー
Battery
4
塗料
Paint
●ボディの塗装には塗料が必要です。
京商では、 モデル用塗料、スプレー
を販売していますのでご利用ください。
5
その他
Other equipment required.
S
I
L
O C
N
E
O
I
L
I
■ダンパーオイル
Shock Oil
■ストラップ（M）
Strap (M)
●For painting the body, use Kyosho
paints for models!
No.1701KP / KY
蛍光ストラップ
Fluorescent Strap
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76501〜76711
No.2230
ポリカカラー
POLYCA COLOR
■ジョイントパイプ
Joining Pipe
No.92515
マフラージョイントパイプ
Muffler Joining Pipe
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
2
No.695145
スパークブースター
Spark Booster
No.695142
DC急速充電器
DC Quick Charger
No.73403
BPモデルエンジンフュール
チームパワー（バギー用）
BP Model Engine Fuel
Team Power (Buggy)
No.71211
6V X-FORCE 1100
ニカドバッテリー
Ni-Cd Battery
7.2V/8.4V Battery
x 2
7.2V / 8.4Vバッテリー

6

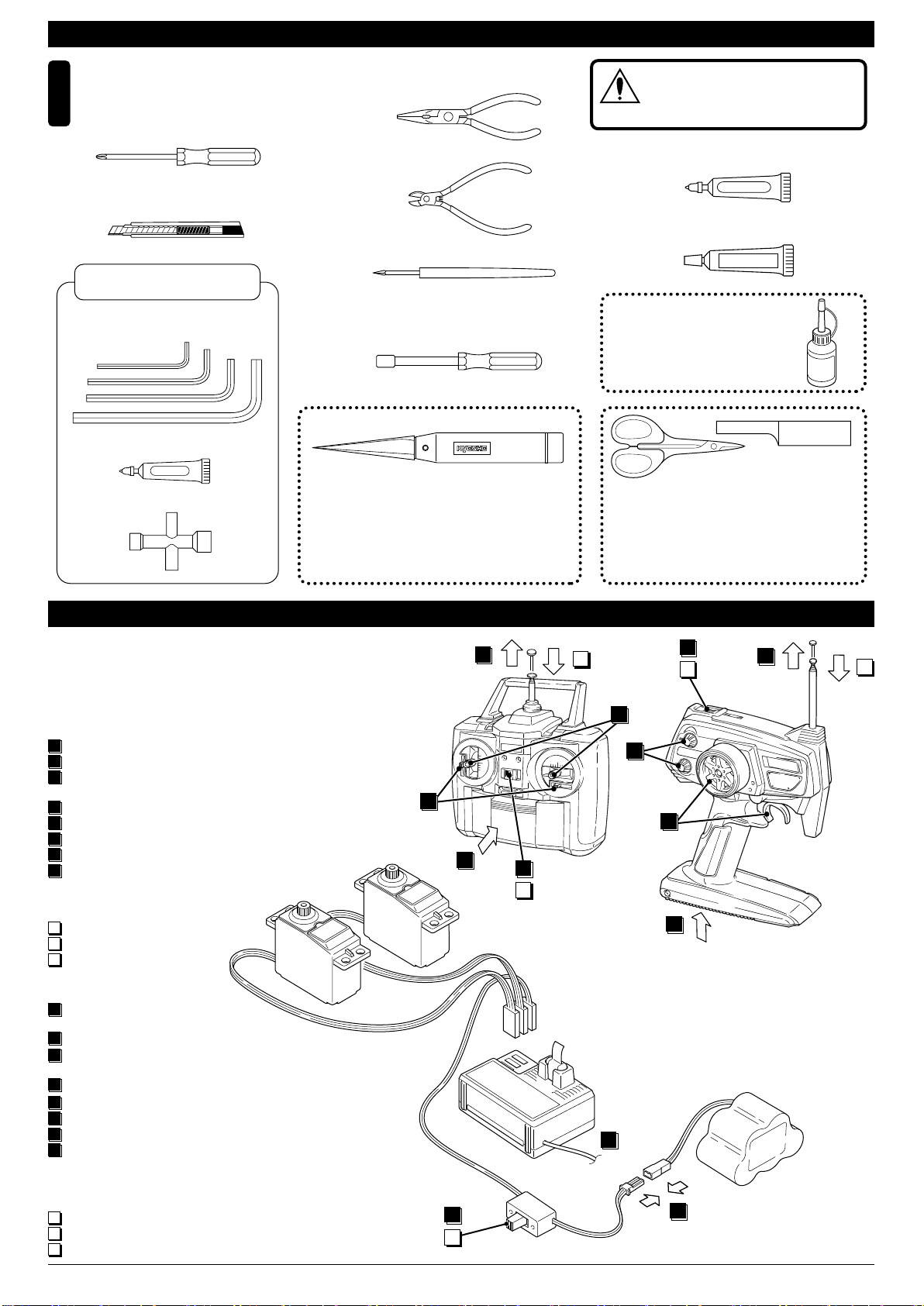

組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
ナイフエッジリーマー
KNIFE EDGE REAMER
No.695101
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Precise holes (1mm to
15mm) can be drilled.
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Easler cuts can be made
along curved lines.
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■10mmボックスドライバー
Box Wrench
プロポの準備 RADIO PREPARATION
■十字レンチ
Cross Wrench
■グリス
Grease
■ニッパー
Wire Cutters
Grease
■キリ
Awl
ネジロック剤
■ネジロック剤
Screw Cement
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, 3mm)
3
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
▼受信機
Receiver
4
3
▼スイッチ
Switch
サーボ▼
Servo
7
ON
OFF 9
▲バッテリー
Battery
1
1
2
11
2
11
送信機
Transmitter
▲
5
5
ON
OFF
ON
OFF
10
6
10
6
8
8
1
2
3
4
5
6
7
8
9
10
11
●始める時
●終わる時
送信機に単3乾電池をセットす
る。
送信機のアンテナをのばす。
電充電した受信機用ニカド
バッテリーをつなぐ。
受信機のアンテナをのばす。
トリムを中央にセットする。
送信機のスイッチを入れる。
受信機のスイッチを入れる。
ハンドル/トリガーを動かして
受信機のスイッチを切る。
送信機のスイッチを切る。
送信機のアンテナを縮める。
1
2
3
4
5
6
7
8
9
10
11
●START
●FINISH
Insert AA-size batteries into the
Transmitter.
Extend the Transmitter antenna.
Connect the charged Ni-Cd bat-
tery to the receiver.
Unwind the Receiver antenna.
Center the Transmitter trims.
Switch "ON" the Transmitter.
Switch "ON" the Receiver.
Make sure the servos move ac-
cording to your transmitter in-
puts.
Switch "OFF" the Receiver.
Switch "OFF" the Transmitter.
Retract the Transmitter antenna.
使用する工具の取扱いには、
十分注意してください。
CAUTION: Handle tools carefully!
注意
KYOSHO スペシャルグルー
KYOSHO Special Glue
No.96154
■瞬間接着剤
Instant Glue
KYOSHO Special Glue

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.

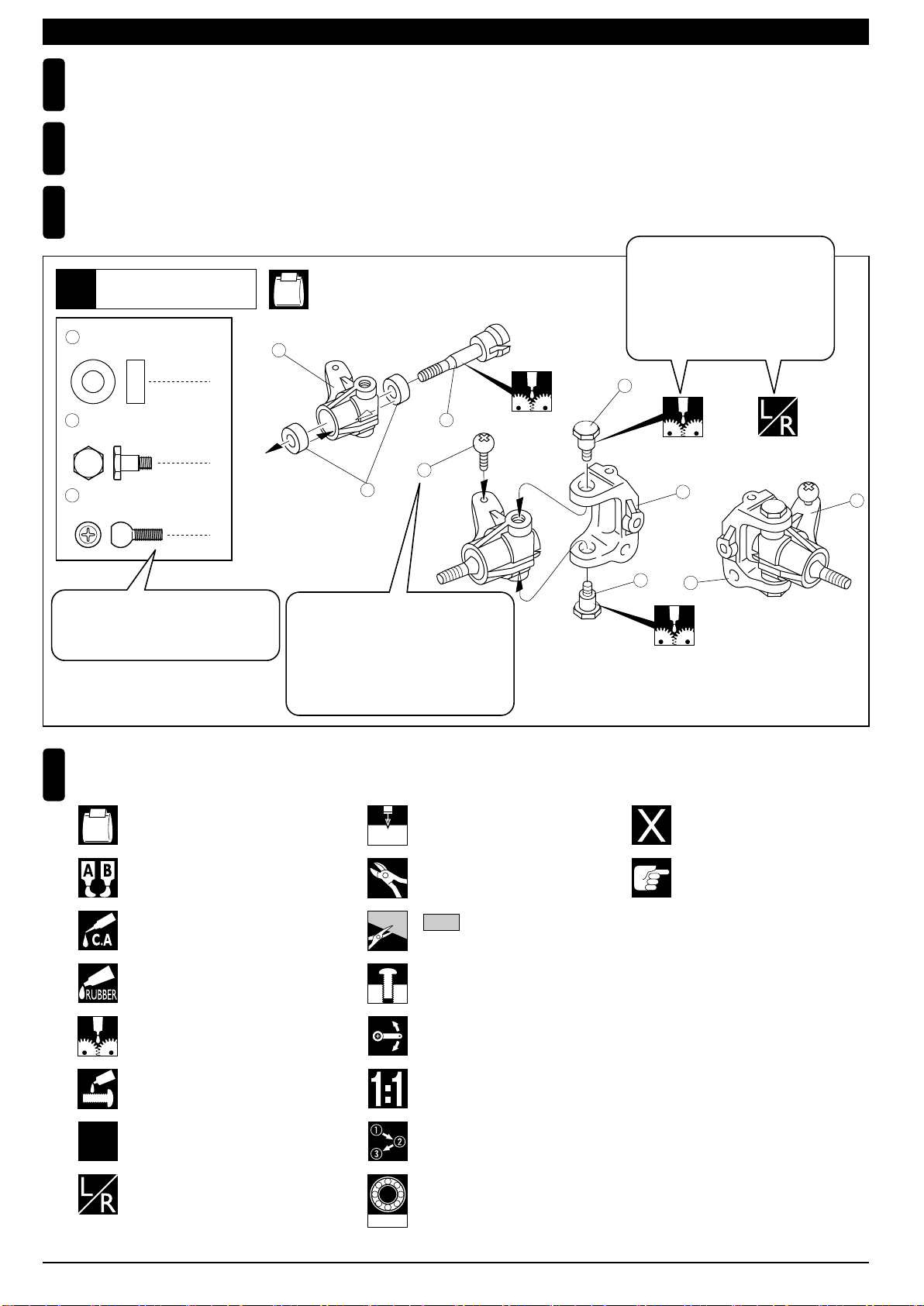

組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
BRG001
オプションのベアリングの品番。
例 : No.BRG001
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5

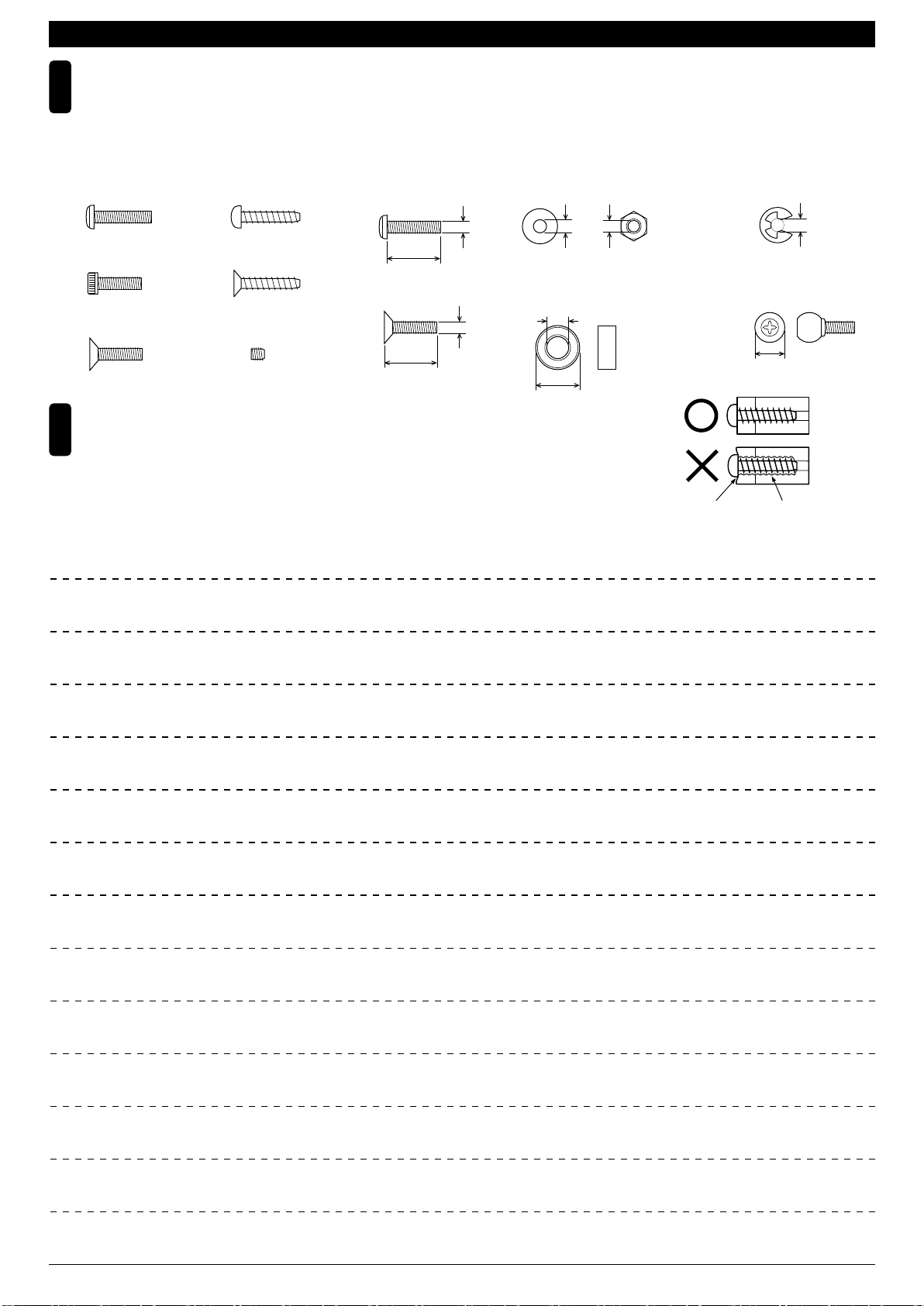

●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm
5
組立て前の注意（２） BEFORE YOU BEGIN (2)
MEMO

A
B
L
H
L
H
2
2.53
No.1
No.4
No.5
6

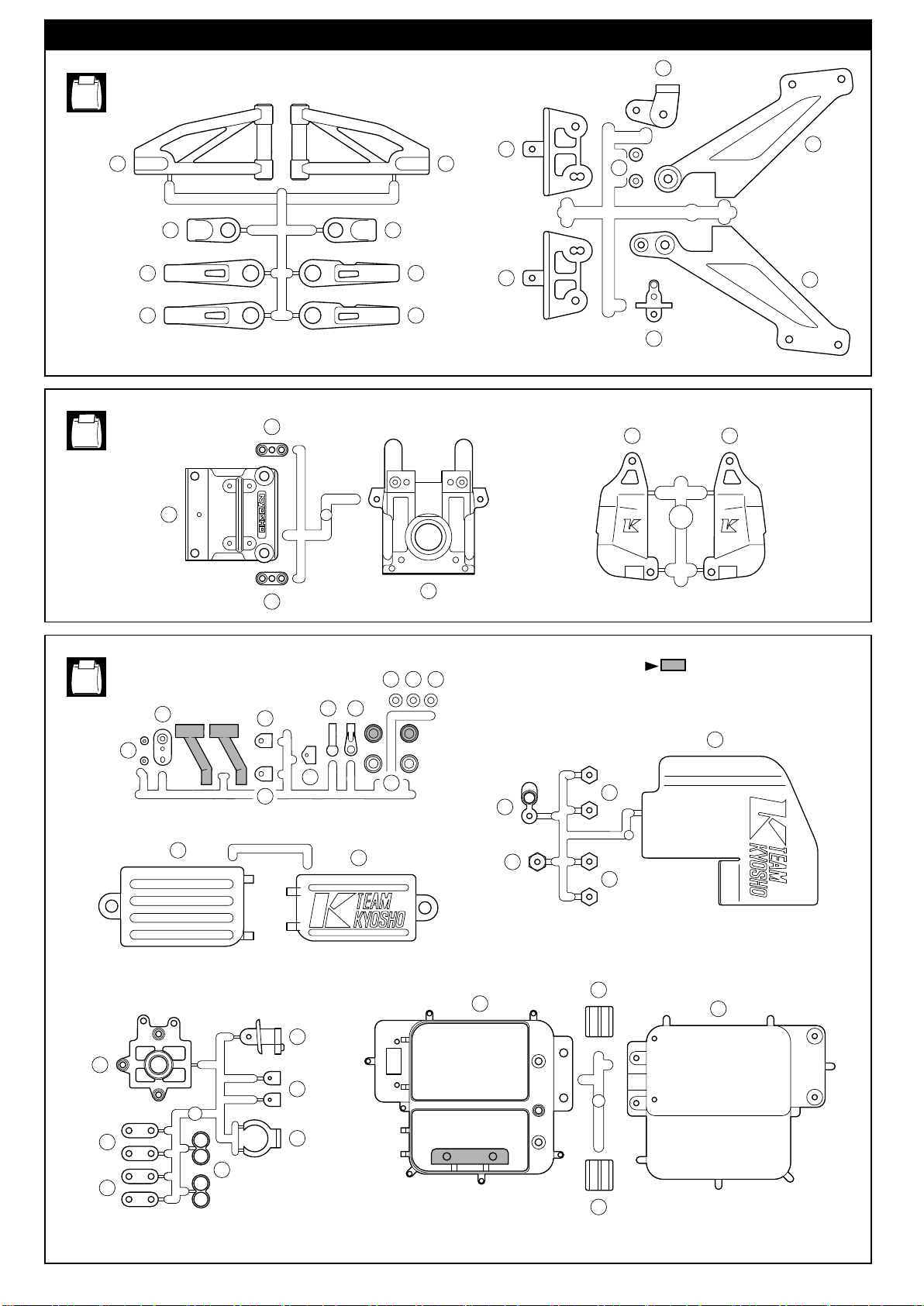

ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)
188
181
190 190
181
188
174
185 185
174
Use the parts within the dotted lines as tunning options.
Shaded parts are not used.
Shaded parts are not used.
15
52
52 14
36 35
34
36
61 62
59 60
63
73 72
33 32
65
20 2119
Reverse
Reverse
ランナー付 プラパーツ配置図 （1）
部の部品は、セッティング用に使用してくだい。
部の部品は使用しません。
部の部品は使用しません。
裏面
裏面

No.5
No.9
No.6
7
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)
92
92
135 140
162
145
145
146
137 136
129 147
170
147
128
171
134
138
106
149
150
151
152
159 160
154155 153
95
52
14
67 66
52
15
Shaded parts are not used.
29
75
78
4344
78
44 43
76
29
25
24
31
30
28
部の部品は使用しません。
ランナー付 プラパーツ配置図 （2）

8
Part bags used. Assemble in the specified order. Apply grease.
No.2
No.2
For front and rear
For center
Flat surface
4x4mm
3x15mm
3x15mm
Diff. Oil

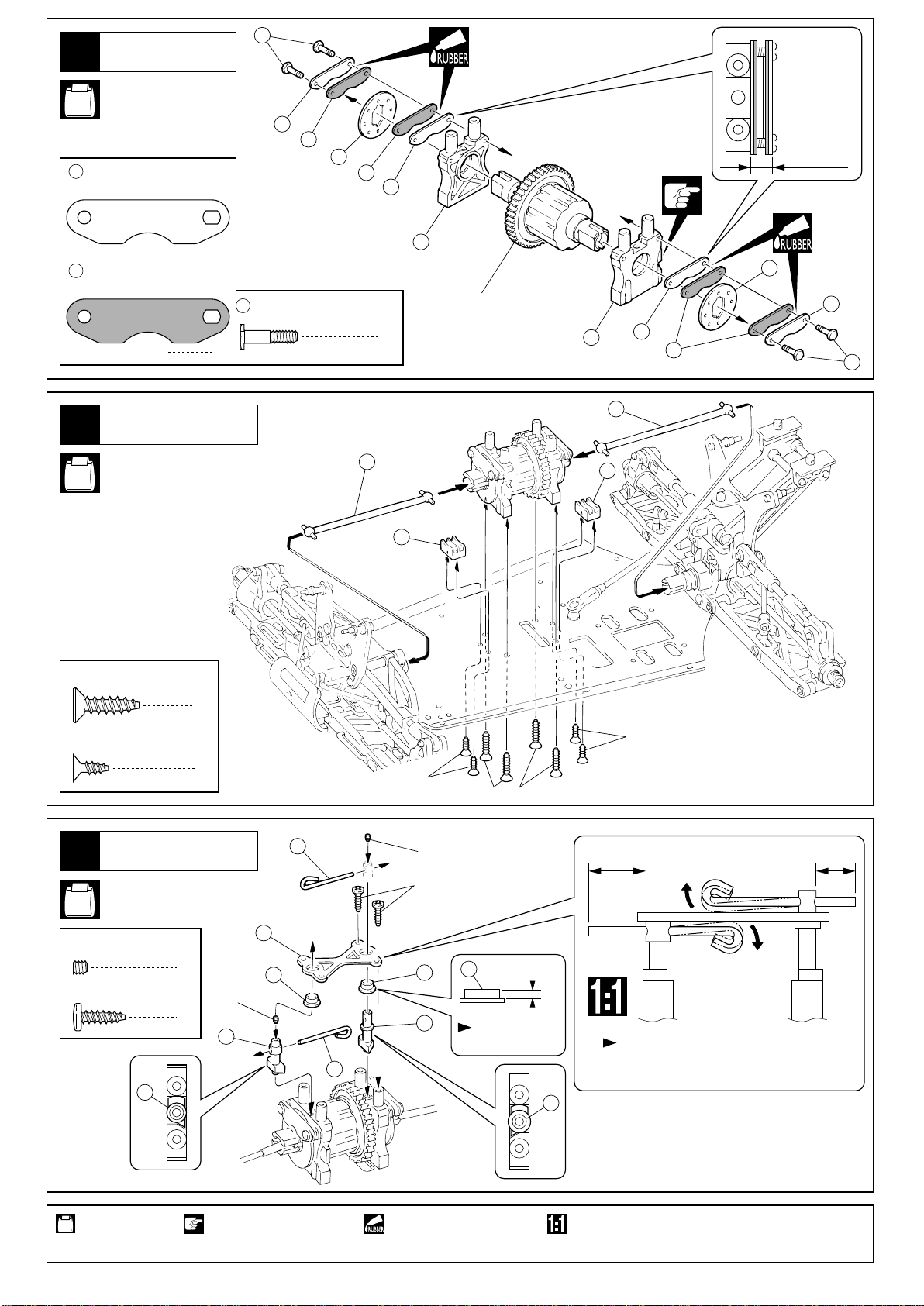

1Gear Differential
2Gear Differential
x1
x2
For front and rear
For center
x1
x2
7
6
5
7
7
12
11
13
1
1
2
3
2
4
1
5
4
6
9
9
8
10
10
10
3(For center)
3(For center)
2
(For center)
2(For front and rear)
4
(For front and rear)
(For front and rear)
3
7 8 x 16mm
Ball Bearing
3
4 x 4mm
Set Screw
12
10 4 x 10mm
Shim
3
5 6mm
O-ring
3
4 2.6 x 14mm
Shaft (Black)
3
4 2.6 x 14mm
Shaft (Black)
3
7 8 x 16mm
Ball Bearing
3
5 6mm
O-ring
3 x 15mm
TP F/H Screw
12
x2
Assemble as many
times as specified.
Must be purchased
separately!
使用する袋詰。 番号の順に組立てる。 グリスを塗る。
TPサラビス
デフギヤ
デフギヤ
平らな面
(センター用)
(センター用)
(センター用)
(フロント／リヤ用)
(フロント／リヤ用)
(フロント／リヤ用)
フロント／リヤ用
センター用
フロント／リヤ用
センター用
デフオイル
ベアリング
セットビス
シム
Oリング
シャフト（黒）
シャフト（黒） ベアリング
Oリング
２セット組立てる（例）。 別購入品。

No.4, No.5,
No.10
No.4, No.5, No.10
9
Part bags used. Apply threadlocker
(screw cement).
Pay close attention
here!
4Rear Gearbox
5Rear Shock Stay
Tighten the set screw to the flat spot.
24
23
22
26
25
27
5x4mm
4x10mm
4x15mm
3x20mm
3x10mm
3x12mm
4x10mm
Holes for
mounting.
2
3 x 20mm
Cap Screw
1
3 x 10mm
TP Screw
2
3 x 12mm
TP Screw
Assemble left and right
sides the same way.
No.2, No.4,
No.5, No.10
3Rear Gearbox
Adjust the backlash
with the shims.
7
7
14
17 , 18
17 , 18 15
1
3
2
20
4x25mm
4x20mm
16
2
4 x 20mm
TP F/H Screw
4 x 25mm
TP F/H Screw
17
18
13 x 16mm
Shim
2
7 8 x 16mm
Ball Bearing
Assemble in the
specified order.
Apply grease.
2
2
1
5 x 4mm
Set Screw
2
4 x 10mm
Screw
23
Joint Cup (L)
2
4 x 15mm
TP Screw
2
4 x 10mm
Screw
1
使用する袋詰。 ネジロック剤を塗る。 注意して組立てる所。
リヤギヤボックス
リヤダンパーステー
取付穴
平らな面にセットビスを固定する。
キャップビス
TPビス
TPビス
左右同じように組立てる。
リヤギヤボックス
枚数を変えて、バック
ラッシュを調整する。
TPサラビス
TPサラビス
シム（厚 Thick）
シム（薄 Thin）
ベアリング
番号の順に組立てる。 グリスを塗る。
セットビス
ビス
ジョイントカップ（L）
TPビス
ビス

No.4, No.5
10
Part bags used.
7Rear Suspension
Assemble in the
specified order.
Pay close attention here!
Assemble left and right
sides the same way.
For adjusting the
ground clearance.
Top
Bottom 1mm
Ò R Ó marked.
2
39 2.6 x 17mm
Shaft
2
5 x 4mm
Set Screw
2
3 x 8 x 5mm
Plastic Collar
36
34
32
37
7
35
36
7
21
3
39
38
40
4x12mm
E2.5
E2.5
5x4mm
Right
33
Left
Ò L Ó marked.
2
4 x 12mm
Set Screw
4
E2.5 E-ring (Silver)
4
7 8 x 16mm
Ball Bearing
2
40 3 x 47mm
Shaft (Black)
Wheel base adjustments can be made
by using other spacers.
No.5, No.10
6Wing Stay
Note the types
of screws !
28
29
31
31
30 29
3x15mm
3x15mm
4x20mm
4x20mm
4x15mm
4x15mm
< >
< >
For left side.
For right side.
2
4 x 20mm
Screw
2
4 x 15mm
TP Screw
4
3 x 15mm
TP Screw
No.4, No.10
8Rear Suspension
For left side.
For right side.
41
42
3x10mm
E3
E3
4
E3 E-ring (Black)
2
41 4 x 74mm
Shaft
2
3 x 10mm
Cap Screw
2
42
7.8mm
Flange Ball (Black)
Holes for
mounting.
使用する袋詰。
リヤサスペンション
番号の順に組立てる。 注意して組立てる所。
左右同じように組立てる。
シャフト
セットビス
プラカラー
Ò R Óのマーク
右側用
左側用
Ò L Óのマーク
車高調整用
上
下
セットビス
E2.5 Eリング（銀）
ベアリング
シャフト（黒）
を他のスペーサーと交換することで、
ホイールベースの変更ができます。
36
ウィングステー
ビスの種類に注意。
ビス
< >
< >
左側用
右側用
TPビス
TPビス
リヤサスペンション 右側用
左側用
E3 Eリング（黒）
シャフト
キャップビス
座付ボール（黒）
取付穴

No.4, No.10
No.4,
No.10
11
Part bags used.

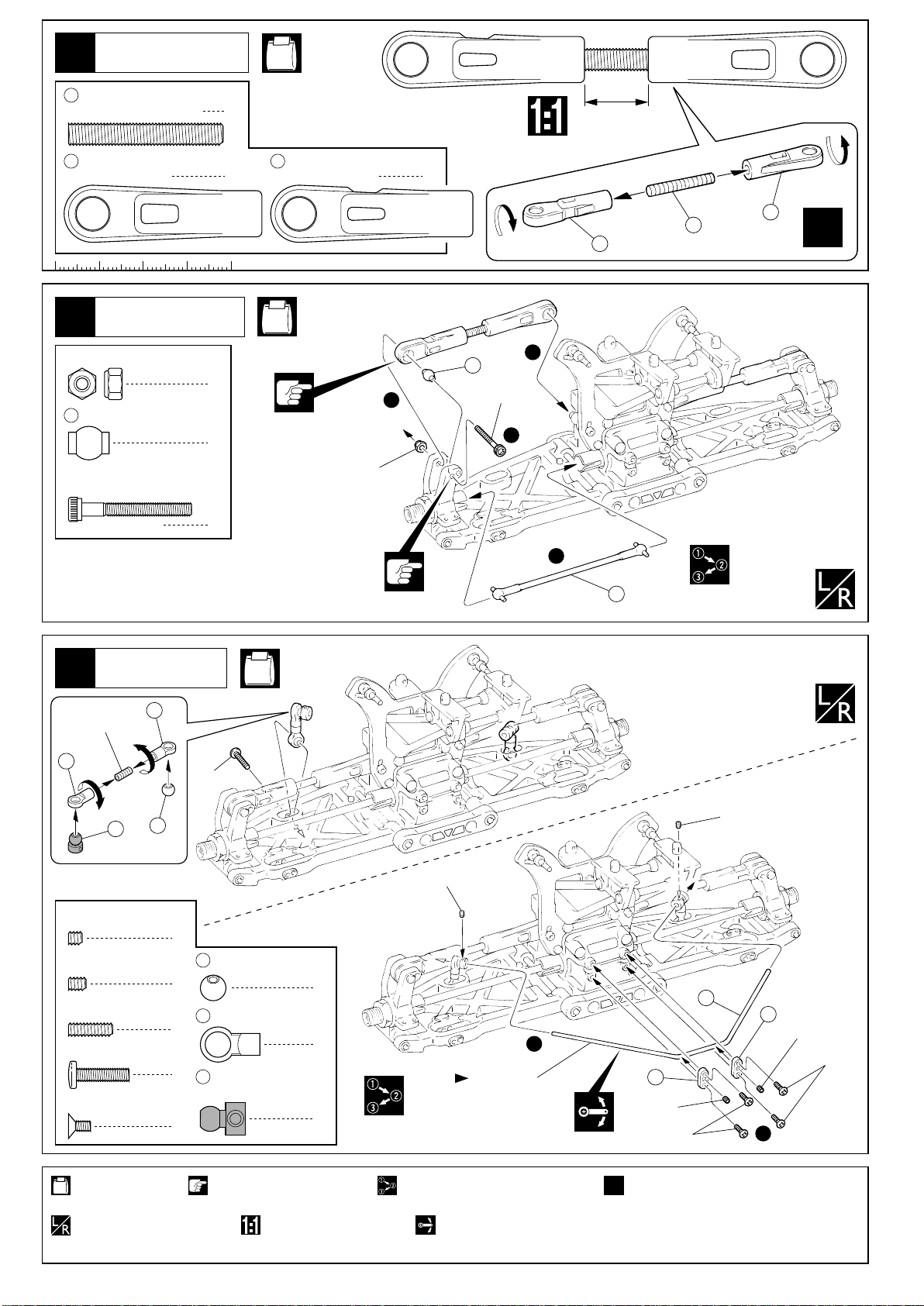

10
Rear Suspension
11
Rear Suspension
2
3 x 12mm
Screw
4
2.6 x 5mm
F/H Screw
2
3 x 4mm
Set Screw
Assemble in the specified order.Pay close attention here!
Ensure smooth non-binding
movement while assembling.
Assemble left and right
sides the same way.
52
52
51
1
2
3x25mm
3x4mm
3x4mm
3x3mm
3x3mm
3x12mm
2.6x5mm
2.6x5mm
48
50
49
48
3x10mm
2
3 x 10mm
Set Screw
2
3 x 3mm
Set Screw
2
5.8mm
Ball
50
2
49
4
48
5.8mm
Ball End (S)
Stabilizer Ball (Black) Diameter 2.8mm
2
3 x 25mm
Cap Screw
Note the direction.
Holes for mounting.
47
46
1
3
2
4
3mm
3mm
Nylon Nut 2
2
46
7.8mm
Ball

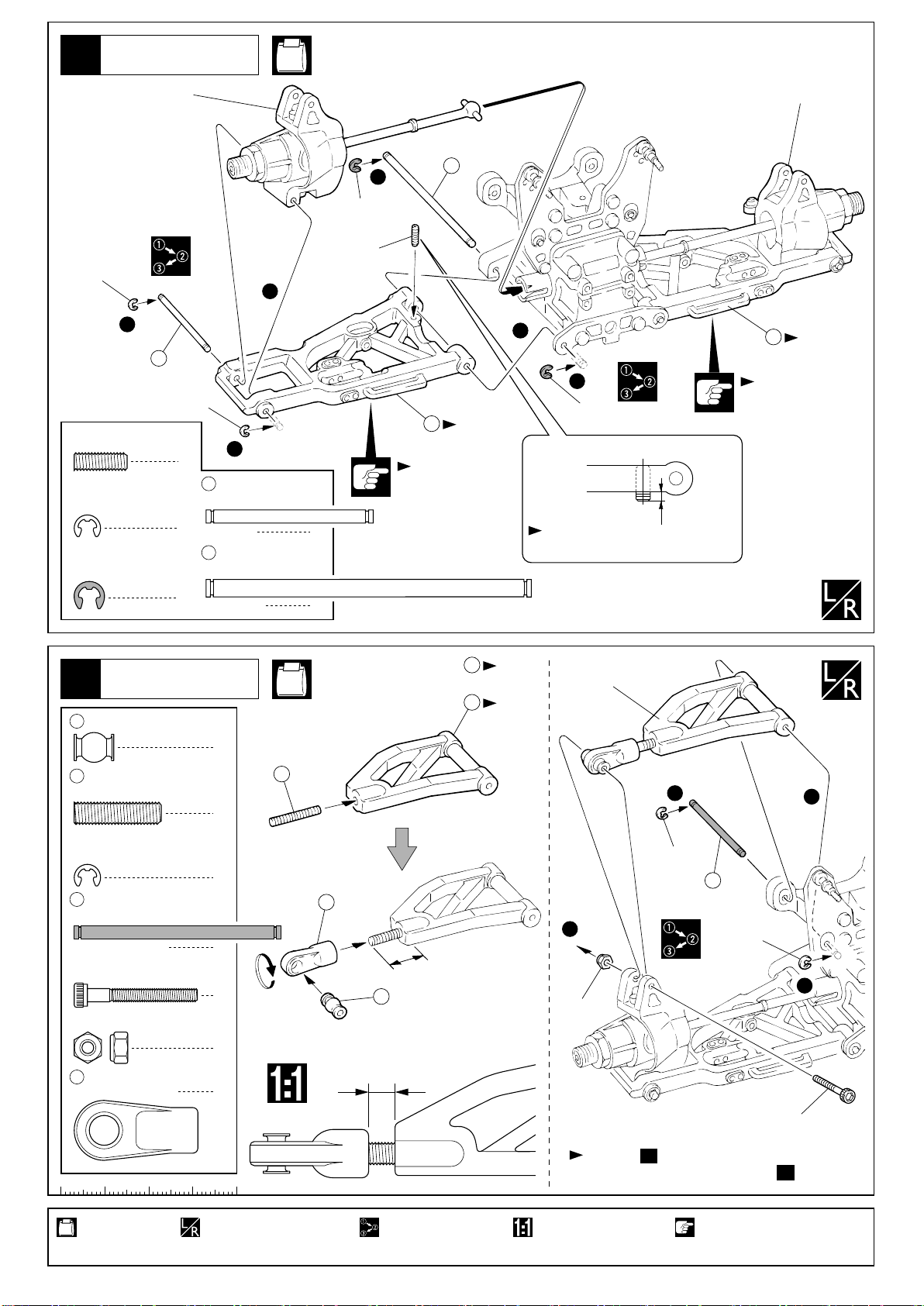

9Rear Suspension
No.5,
No.10
2
45 5 x 35mm
Set Screw
approx. 14.5mm
43
45 44 x2
2
44 7.8mm
Ball End 2
43 7.8mm
Ball End
True-to-scale diagram.
x2
Assemble as many times as specified.
使用する袋詰。
リヤサスペンション
リヤサスペンション
ビス
サラビス
セットビス
番号の順に組立てる。注意して組立てる所。
可動するように組立てる。
左右同じように組立てる。
セットビス
セットビス
ボール
ボールエンド（S）
スタビボール（黒） 直径2.8mm
キャップビス
向きに注意。
ナイロンナット
ツバ付ボール
取付穴
リヤサスペンション
セットビス
約14.5mm
ボールエンド ボールエンド
原寸図。
２セット組立てる（例）。

No.4,
No.9,
No.10
12
Part bags used.
13
Chassis
14
Front Gearbox
Assemble in the specified order. Apply grease.
1
3 x 18mm
Cap Screw
1
56
6.8mm
Ball
No.6, No.10 7
7
14
16
17 , 18
17 , 18 15
58
1
2
3
2
4x20mm
56
54
55
57
3x18mm
3x10mm
1
57
Torque Rod Ball
2
55 6.8mm
Ball End (L)
2
7 8 x 16mm
Ball Bearing
17
18
13 x 16mm
Shim
Adjust the backlash with the shims.
1
3 x 10mm
F/H Screw
12
Chassis
53
4x20mm 4x20mm
4 x 20mm
TP F/H Screw
4
Long
No.9, No.10
4 x 20mm
TP F/H Screw
2
4x20mm(F/H)
2
4 x 20mm
TP Screw
使用する袋詰。
シャシー
フロントギヤボックス
番号の順に組立てる。 グリスを塗る。
キャップビス
ツバ付ボール
トルクロッドボール
ボールエンド（L）
ベアリング
シム（厚 Thick）
シム（薄 Thin）
枚数を変えて、バックラッシュを調整する。
サラビス
シャシー
TPサラビス
長い
TPサラビス
TPビス

L
No.6, No.10
No.6, No.10
13
Part bags used.

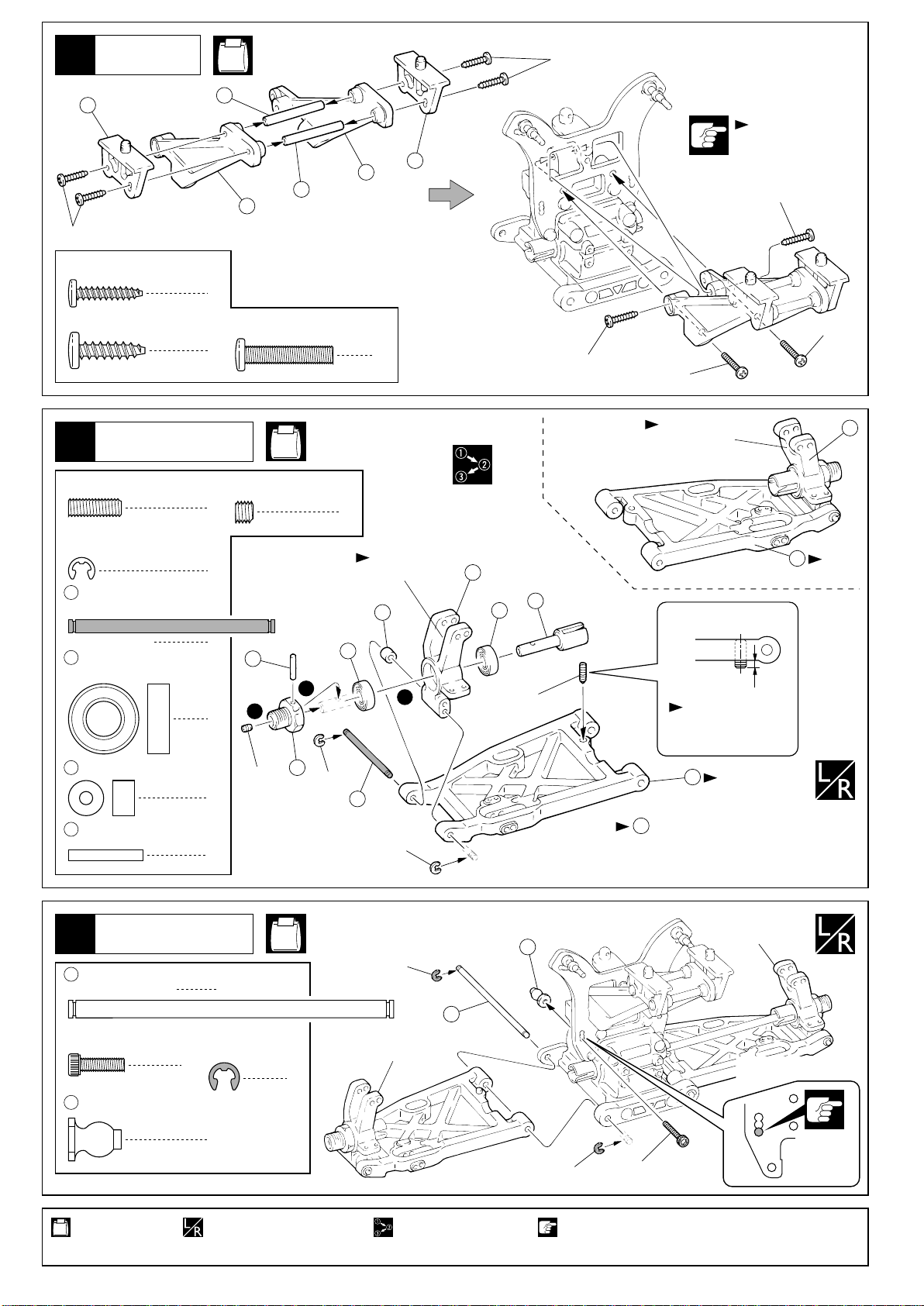

16
Front Shock Stay
17
Front Suspension
2
2.6 x 17mm
Shaft
Apply threadlocker
(screw cement).
Assemble in the
specified order. Assemble left and right
sides the same way.
66
71
70
70
38
7
7
68
39
69
67
4x10mm
4x10mm
5x4mm
1
2
3
4
4 x 10mm
Cap Screw
4
7
39
8 x 16mm
Ball Bearing
2
5 x 4mm
Set Screw
70
Knuckle Collar
4
ÒLÓ marked.
Use the "L" marked piece.
Use the "A" marked piece.
ÒRÓ marked.
Pay close attention here!
No.5, No.6, No.10
15
Front Gearbox
< >
< >
For left side.
For right side.
Tentatively
tighten.
For now, no need to tighten
screws firmly. Tighten the
screws firmly in page 14 step 19 .
Tighten the set screw
to the flat spot.
63
23
59
4x20mm
5x4mm
1
5 x 4mm
Set Screw
4 x 15mm
TP F/H Screw
2
4 x 20mm
TP F/H Screw
2
23
Joint Cup (L)
Top
2
3 x 12mm
TP Screw
4
4 x 10mm
Screw
2
3 x 20mm
Cap Screw
27
64
65
65
3x20mm
4x10mm
4x10mm 3x12mm
3x12mm
Holes for
mounting.
1
A
B
Top
L
H
61
63
4x15mm
4x15mm
使用する袋詰。
フロントダンパーステー
フロントサスペンション
シャフト
ネジロック剤を塗る。
番号の順に組立てる。 左右同じように組立てる。
キャップビス
ベアリング
セットビス
ナックルカラー
ÒLÓのマーク
ÒLÓを使用。
ÒAÓを使用。
ÒRÓのマーク
注意して組立てる所。
フロントギヤボックス
< >
< >
左側用
右側用
仮止め。
TPサラビス
セットビス
TPサラビス
ジョイントカップ（L）
平らな面にセットビス
を固定する。
上
上
TPビスビス
キャップビス
取付穴
ここで仮止めし、14ページ
19 で組立て後本締する。

No.5, No.6,
No.10
14
Part bags used. Assemble in the
specified order.
Assemble left and right
sides the same way.
19
Front Suspension
79
6.8mm
Ball
79
78
77
40
3mm
E2.5
E2.5
3x25mm
12
3
4
4
E2.5 E-ring (Silver)
2
2
2
78 6.8mm
Ball End
3mm
Nylon Nut
approx. 6mm
13mm
No.5, No.6, No.10
18
Front Suspension
74
41
72
4x12mm
E2.5
E3
E3
E2.5
1
2
3
1
2
3
For right side.
For left side.
2
4 x 12mm
Set Screw
4
E2.5 E-ring (Silver)
4
E3 E-ring (Black)
2
41 4 x 74mm
Shaft
2
74 3 x 38mm
Shaft
For adjusting the ground clearance.
Top
Bottom 1mm
True-to-scale diagram.
Tighten all screws in page 13 step 15 firmly.
2
3 x 25mm
Cap Screw
2
77 5 x 20mm
Set Screw
2
73
Right
Left
Note the direction.
Note the direction.
75
76
For right side.
Left
Right
Pay close attention here!
< > For right side.
40 3 x 47mm
Shaft (Black)
使用する袋詰。 番号の順に組立てる。
左右同じように組立てる。
フロントサスペンション
ツバ付ボール
約6mm
E2.5 Eリング（銀）
ボールエンド
ナイロンナット
フロントサスペンション
セットビス
シャフト
シャフト
E2.5 Eリング（銀）
E3 Eリング（黒）
右側用
左側用
車高調整用
上
下
原寸図。
キャップビス
セットビス
13ページ 15 で仮止めした所をここで本締する。
右側用
左側用
向きに注意。
向きに注意。
右側用
右側用
左側用
注意して組立てる所。
< > 右側用
シャフト（黒）

3x10mm(TP F/H)
3x10mm(TP F/H)
15
Part bags used.
No.6, No.10

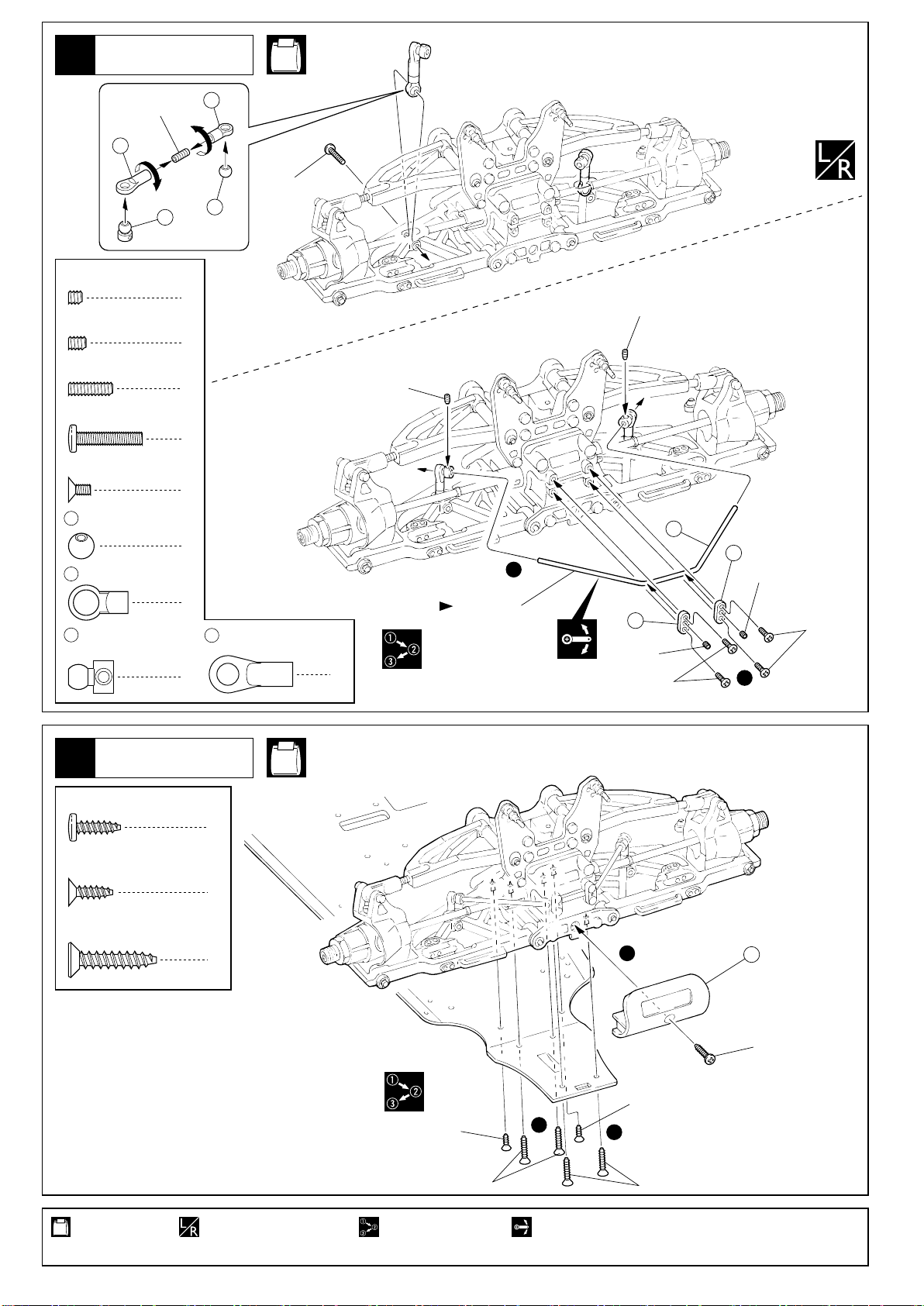

21
Chassis
2
83
4x20mm 4x20mm
3x10mm
1
22
1
シャシー
Assemble in the
specified order.
Assemble left and right
sides the same way.
Ensure smooth non-binding
movement while assembling.
No.6
No.10
4
2.6 x 5mm
F/H Screw
2
3 x 4mm
Set Screw
52
52
82
1
2
3x4mm
3x4mm
3x3mm
3x3mm
3x15mm
2.6x5mm
2.6x5mm
2
3 x 10mm
Set Screw
2
3 x 3mm
Set Screw
2
5.8mm
Ball
50
2
49
2
48 5.8mm
Ball End (S)
Stabilizer Ball (Silver)
Diameter 2.5mm
20
Front Suspension
3 x 10mm
TP F/H Screw
4
4 x 20mm
TP F/H Screw
3 x 10mm
TP Screw
3 x 15mm
Screw
2
48
50
49
81
3x10mm
81 5.8mm
Ball End (L)
2
使用する袋詰。 番号の順に組立てる。
左右同じように組立てる。 可動するように組立てる。
サラビス
セットビス
セットビス
セットビス
ボール
ボールエンド（S）
スタビボール（銀）
直径2.5mm
フロントサスペンション
TPサラビス
TPサラビス
TPビス
ビス
ボールエンド（L）

16
No.4, No.6, No.9, No.10
No.8, No.9, No.10
24
Center Gearbox
23
Center Gearbox
93
95
94
95
96
97
95
92
92
3x8mm
3x8mm
4x15mm
3x10mm
3x3mm
3x3mm
Use thick one.
4 x 15mm
TP F/H Screw
4
95
94 93
Bend the rods if they contact the plate.
Part bags used. Pay close attention here!
No.8
22
Center Gearbox
4
87
Brake Pad (Black)
4
86
Brake Caliper
approx. 7mm
Apply rubber type glue.
4
3 x 8mm
TP F/H Screw
89
89
87
88
86
88
86
86
84
85 86
Center Differential
87
87
89
4
12mm
Disk Plate Bolt
2
3 x 3mm
Set Screw
2
3 x 10mm
TP Screw
9mm
13mm
True-to-scale diagram.
90
(Short)
91
(Long)
使用する袋詰。 注意して組立てる所。 ゴム系接着剤で接着する。
センターギヤボックス
厚いものを使用。
ロッドがプレートにあたる場合は
ペンチで曲げる。
センターギヤボックス
TPサラビス
センターデフ
ブレーキパッド（黒）
ブレーキキャリパー
約7mm
センターギヤボックス
TPサラビス
ディスクプレートボルト
セットビス
TPビス
原寸図。
（短い）
（長い）

17
No.7, No.10
Note the types
of screws !
26
Steering
57
105
111
110
3x15mm
3x18mm
3mm
3mm
4x10mm
3x10mm
4x10mm
(Flanged)
3 x 15mm
F/H Screw
2
3mm
Nut
2
3mm
Flanged Nut
4
109 6.8mm
Ball (silver)
6
55 6.8mm
Ball End (L)
111
Tapered Collar
2
3x10mm
(TP)
Long
Short
Note the
direction.
Remove these screws
and retighten after
installing .
Part bags used. Apply threadlocker
(screw cement).
Pay close attention here!
Assemble left and right
sides the same way.
True-to-scale
diagram.
No.7, No.10
25
Steering
98
99
104
104
104
104
100
100
101
102
102
103
103
3mm
3mm
3x10mm
3x10mm
4x10mm
4x10mm
2
3 x 10mm
Washer
2
3mm
Flanged Nut
2
103
Steering Pin
2
102
Steering Collar
Note the direction.
Tentatively tighten.
2
4 x 10mm
F/H Screw
4
104 6 x 10mm
Ball Bearing
2
3 x 10mm
F/H Screw
105
57
107
55
Short
2
4
4 x 10mm
F/H Screw
2
57
Torque Rod Ball
3 x 18mm
F/H Screw
2
3x6x2mm
Aluminium Collar
110
2
2
108 4 x 40mm
Adjustable Rod
1
3 x 10mm
TP Screw
approx. 28mm
55
109
108
Holes for
mounting.
4x10mm
106
3x10mm
使用する袋詰。 ネジロック剤を塗る。 注意して組立てる所。
左右同じように組立てる。 原寸図。 仮止め。
(フランジ付)
長い
短い
向きに注意。
ビスの種類に注意。
仮止めのビスを外して使う。
サラビス
ナット
フランジ付ナット
ボール（銀）
ボールエンド（L）
テーパーカラー
ステアリング
ステアリング
ワッシャー
フランジ付ナット
ステアリングピン
ステアリングカラー
向きに注意。
サラビス
ベアリング
サラビス
取付穴
短い
サラビス
トルクロッドボール
サラビス
アルミカラー
TPビス
アジャスタブルロッド
約28mm

18
Part bags used. Pay close attention here! Must be purchased
separately!
No.3
Use taper collet
included in the kit.

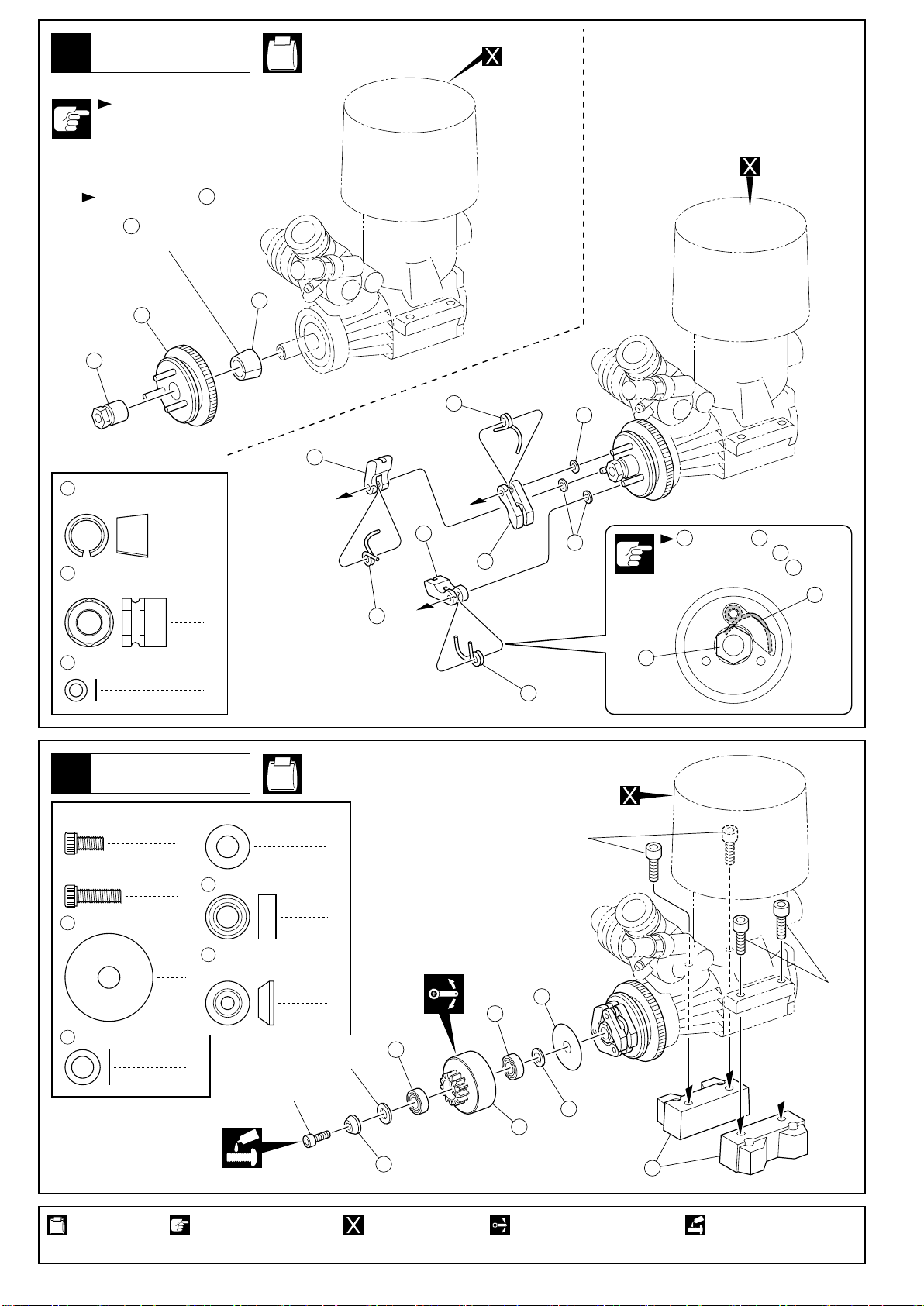

28
Engine
No.3
27
Engine
123
118
120
120
121
119
122
3x10mm
3x10mm
112
113
114
116
116
116
117 115
117
115
117
117
114
Assemble the following parts
with pulling the crankshaft.
Engine
Engine
Engine
112
1
3 x 6mm
Cap Screw
4
3 x 10mm
Cap Screw
1
118 5 x 20mm
Shim
119 5 x 8 x 0.2mm
Shim
1
5 x 10mm
Washer
2
120 5 x 10mm
Ball Bearing
3x6mm
5x10mm
112
1
Tapered Coret
1
114
Pilot Nut
Ensure smooth non-binding
movement while assembling.
115 3 x 5 x 0.2mm
Shim
1
122 3mm
Head Washer
1
3
The short side of must
be in the groove of .
114
117
Apply threadlocker
(screw cement).
使用する袋詰。 注意して組立てる所。 別購入品。 可動するように組立てる。
エンジン
エンジン
クランクシャフトを引っ張り
出した状態で組み立てます。
エンジン
エンジン
エンジン
必ずキット付属の テーパー
コレットを使用する。
112
キャップビス
キャップビス
シム
シム
ワッシャー
ベアリング
テーパーコレット
パイロットナット
シム
ヘッドワッシャー
の短い方を の溝に入れる。 114117
ネジロック剤を塗る。

19
Part bags used. Must be purchased separately!
No.3, No.10
29
Engine Insert a sheet of paper
before installing.
124
124
4x10mm
4x10mm
4x6mm
4x6mm
Front
4
4 x 6mm
F/H Screw
4
4 x 10mm
Flanged Cap Screw
No.9, No.10
Bend so it fits into the muffler.
Manifold
Muffler
Muffler
30
1
4 x 4mm
Set Screw
2
3 x 6mm
F/H Screw
3x6mm
4x4mm
125 126
使用する袋詰。 別購入品。
エンジン
前
紙1枚分のすきまをあける。
サラビス
フランジ付キャップビス
マフラー
セットビス
サラビス
マフラーに合わせて曲げる。
マニホールド
マフラー

No.8, No.9,
No.10
20
Part bags used.
Note the types of screws !

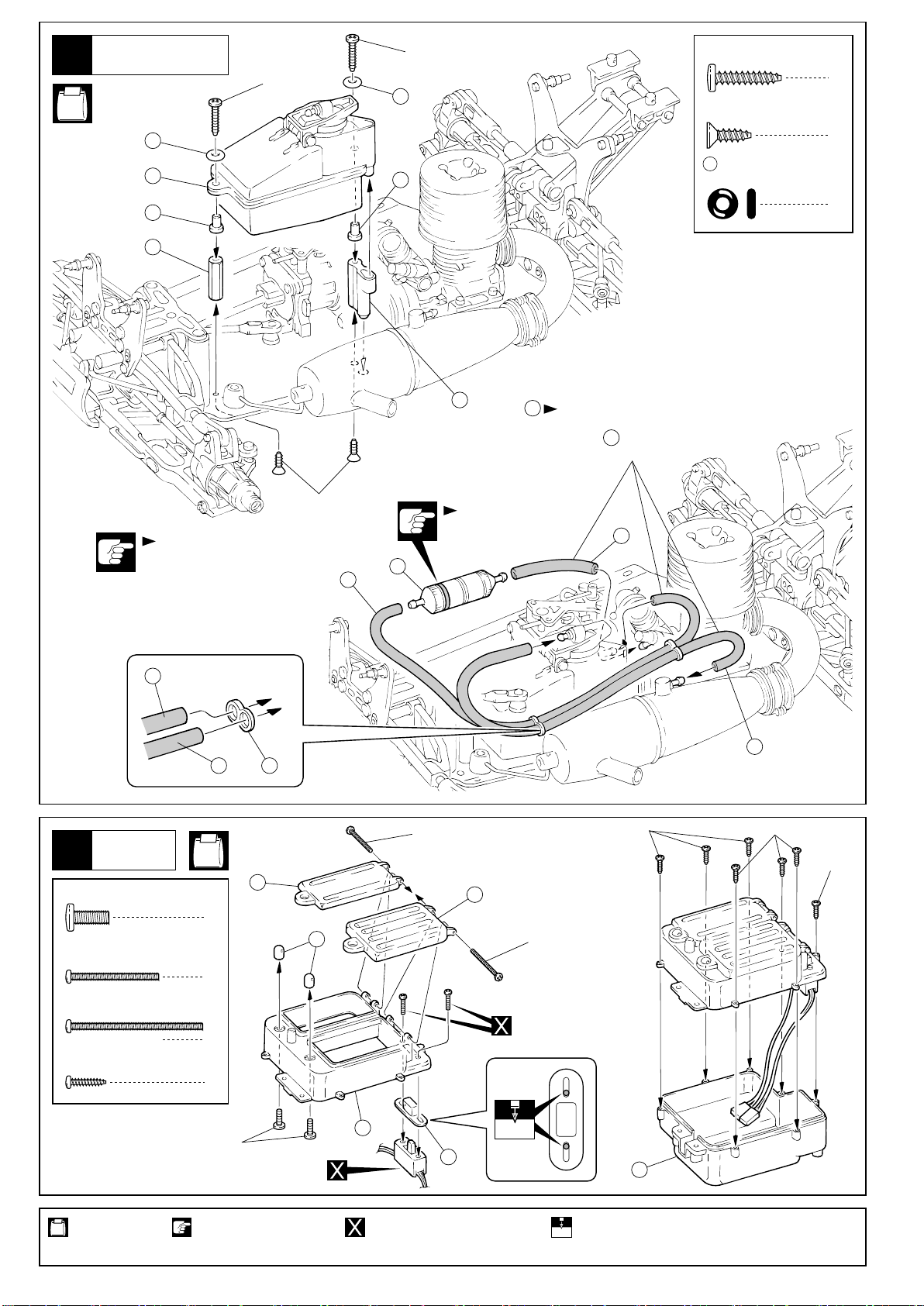

31
Fuel Tank
Pay close attention here! Must be purchased separately!
130
127
131
131
128
130
129
3x10mm
3x15mm
3x15mm
132
Cut the Silicone Tube, depending
on Engine and Muffler.
2
3 x 15mm
TP Screw
3 x 10mm
TP F/H Screw
132
Note the direction
for O-ring.
132
132
132
132
132 134
133
Drill holes with the specified diameter.
2mm
2
131
O-ring P3
No.9, No.10
32
Radio
2
3 x 8mm
Screw
1
2 x 30mm
Screw
2 x 20mm
Screw
1
7
2 x 8mm
TP Screw
135
139
137
136
138
140
3x8mm
2x20mm
2x30mm
2x8mm 2x8mm
2x8mm
Switch
Switch
2mm
2
使用する袋詰。
燃料タンク
注意して組立てる所。 別購入品。
TPビス
TPサラビス
ビスの種類に注意。
エンジン、マフラーに合せてシリコン
チューブの長さを調節する。
Oリングの向きに注意。
2mmの穴をあける（例）。
プロポ
ビス
ビス
ビス
TPビス
スイッチ
スイッチ
Oリング P3
