恭喜！
您购买了最优质的辐射育雏取暖器，该产品可用于为
农用畜禽棚舍中的畜禽供暖。
您的新 L.B.White 辐射育雏取暖器结合了最有经验的
供暖产品制造商使用最先进技术研发的多种优势。
我们 L.B.White 全体同仁真诚感谢您对本公司产品的
信赖，并且欢迎您提出宝贵建议或意见……请拨打免费
电话 1-800-345-7200 与我们联系。
液化气
或天然气
I-17
养殖舍辐射式育雏取暖器
I-17 5kW
用户手册和说明
访问 www.lbwhite.com 网站在线查看本手册。
* 适用于 Android 或 iPhone 的
QR Droid 应用程序
参见组装
说明
（内部）

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
2
目录
育雏取暖器规格 ....................................................................................................................4
一般信息 .................................................................................................................................5
安全注意事项 .........................................................................................................................5
安装说明 一般 .......................................................................................................................8
燃气阀组总成 .........................................................................................................................11
区域控制面板功能和安装 ....................................................................................................12
安装防尘过滤器（附件） ....................................................................................................12
启动说明 .................................................................................................................................13
关闭说明 .................................................................................................................................13
清洁说明 .................................................................................................................................14
维护说明 .................................................................................................................................15
服務一般說明 .........................................................................................................................16
故障排除指南 .........................................................................................................................22
零件標識和零件清單......... ...................................................................................................27
保修政策 .................................................................................................................................30

I-17 育雏取暖器
用户手册 • I-17
3
警告
起火、烧伤、吸入与爆炸危险
■ 请在育雏取暖器与固体可燃物之间保持
一定的安全距离。
■ 固体可燃物包括木材、纸制品、羽毛、
秸秆及粉尘。
■ 请勿在含有或可能含有挥发性或空
浮可燃物的空间内使用本育雏取暖器。
■ 挥发性或空浮可燃物包括储粪池排气、
汽油、溶剂、油漆稀释剂、粉尘颗粒或
不明化学物质。
■ 不遵循上述说明可能会导致起火或爆炸。
■ 起火或爆炸可能会导致财产损失或人身
伤亡。
为了您的安全
如果您闻到燃气味：
1.打开窗户。
2.请勿触摸电气开关。
3.熄灭任何明火。
4.立即打电话给您的燃
气供应商。
为了您的安全
请勿在本设备或任何其
他电器附近存放或使用
汽油或其他易燃气体或
液体。
一般危险警告
■ 不遵守本育雏取暖器规定的注意事项和说明可能会导致：
— 死亡
— 严重的人身伤害或烧伤
— 由火灾或爆炸造成的财产损坏或损失
— 因缺乏足够的空气供应或一氧化碳中毒而窒息
■ 安装或使用本产品之前，请阅读本《用户手册》。
■ 只有能够阅读、理解和遵循本使用说明书的人员才可以使用或检修本育雏取暖器。
■ 请保存本《用户手册》以备日后使用和参考。
■ 《用户手册》和更换标签可免费提供。请查看网站，或者拨打 1-800-345-7200 联
系 L.B.White 公司以获得协助。
警告
■ 在育雏取暖器的入口处必须提供适当的燃气供应压力。
■ 请参阅参数标牌，了解适当的燃气供应压力。
■ 若燃气压力超过育雏取暖器入口处规定的最大入口压力，可能会造成起火或爆炸。
■ 起火或爆炸可能会导致严重的人身伤害、死亡或棚舍损坏。
■ 若燃气压力低于育雏取暖器入口处规定的最小入口压力，可能会造成不当燃烧。
■ 不当燃烧可能会导致窒息或一氧化碳中毒，因此会造成人畜严重伤害或死亡。
警告
火灾与爆炸危险
■ 不适合在住宅或休闲车内使用。
■ 在住宅或休闲车内安装本育雏取暖器可
能会导致火灾或爆炸。
■ 起火或爆炸可能会造成财产损失或人身伤亡。

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
4
规格
(1) 还有其他因素会影响每台育雏取暖器的育雏数量。这些因素包括棚舍通风和控制系统、棚舍保温层、棚舍尺
寸以及畜禽密度等。请咨询 L.B.White 经销商或致电 L.B.White，有关人员将会为您的应用提出具体建议。
(2) 这是典型的家禽设备传感器高度范围。传感器的高度取决于所养畜禽的大小和类型、育雏取暖器间距及高度
等因素。在操作过程中，应该始终注意确保传感器所处的高度足以避免畜禽损坏设备。
I-17
最大输入功率 (kW) 5
助燃通风量 (m3/h) 340
完全输出压力 (kPa) 液化气或天然气 34.5
手动点火低热量压力 (kPa) 液化气或天然气 2.5-3.0
育雏取暖器尺寸 (cm)（参见图 1）
A 41.9
B26.3
C17.1
燃料耗量/小时 液化气 (kg) 0.36
天然气 (m3)0.48
育雏数/育雏取暖器 (1)
鸡 1250-2000
火鸡 350-500
猪 170
推荐的畜禽棚舍助燃锥筒端点到地面安
装高度 (m)
鸡 1.52-1.82
火鸡 1.21
猪 1.21-1.52
与可燃材料的最小安全间
距 (m)
罩顶到天花板 0.91
助燃锥筒端点到地面 1.06
两侧 0.91
畜禽所在区域的温度控制传
感器位置
家禽 距地面垂直高度 15.2-30.5 cm (2)
距育雏器水平
距离
2.43-3.65 m
猪 距地面垂直高度 高于畜禽的高度
距育雏器水平距离 1.21-2.43 m
图 1
"B"
"A"
"C"

I-17 育雏取暖器
用户手册 • I-17
5
本《用户手册》包括本育雏取暖器常用的全部选项和附件。致电寻求技术服务协助或了解其
他具体信息时，请务必提供型号、配置编号和序列号。上述信息包含在参数标牌中。
本手册将指导您如何操作和保养您的设备。请让合格的安装人员与您一起仔细阅读本手册，
以便您能够完全了解本育雏取暖器及其工作原理。
燃气供应管线安装、育雏取暖器安装、以及育雏取暖器检修均需要持续的专家培训以及有关
燃气育雏取暖器的知识，任何不合格的人员都不应尝试进行上述工作。参见第 7 页，了解必
要的资格定义。
如需协助，或有关于本设备或其应用的任何疑问，请联系您当地的 L.B.White 产品分销商或
L.B.White。
L.B.White 的政策是不断完善其产品，因此保留不经通知而更改规格与设计的权利。
一般信息
安全注意事项
警告
窒息危险
■ 请勿使用本辐射育雏取暖器向人居住宅供暖。
■ 请勿用于不通风的场所。
■ 不得阻碍助燃空气和通风空气的流通。
■ 必须提供适当通风，以满足所用育雏取暖器的助燃空气要求。
■ 请参阅《用户手册》的规格部分、育雏取暖器的参数标牌，或者联系 L.B.White 公
司，确定育雏取暖器的助燃空气通风要求。
■ 缺乏适当的通风将会导致不当燃烧。
■ 不当燃烧可能会引起人体一氧化碳中毒，从而导致严重伤害或死亡。一氧化碳中毒
的症状可能包括头痛、头晕和呼吸困难。
■ 不当燃烧影响畜禽的症状可能为疾病、饲料转化率降低或死亡。

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
6
液化气和天然气含有专门用于探测燃气泄漏
的人造添味剂。
如果发生燃气泄漏，您应该能够闻到燃气
味。
这是您需要立即采取行动的信号！
■ 请勿采取任何有可能点燃燃气的行动。请
勿操作任何电气开关。请勿拔出任何电源
或延长线插头。请勿点燃火柴或任何其他
火源。请勿使用电话。
■ 立即通知所有人撤离该棚舍并且远离该区
域。
■ 请关闭所有液化气罐、气瓶的燃料供应
阀，如果使用天然气，请关闭天然气表处
的总管燃料供应阀。
■ 液化气比空气重并且可能会在低洼区域沉
积。当您有理由怀疑丙烷泄漏时，请远离
所有低洼区域。
■ 借用邻居的电话，致电燃气供应商和消防
部门。请勿重新进入该棚舍或区域。
■ 在消防人员和燃气供应商宣布安全前，留
在该棚舍外面并且远离该区域。
■ 最后，让燃气检修人员和消防人员检测是
否有燃气泄漏。在您返回之前，让他们给
该棚舍和区域通风。必须由经过适当培训
的检修人员对泄漏之处进行维修，让其检
测是否有其他泄漏，然后重新为您点燃设
备。
■ 有些人嗅觉不好。有些人闻不到丙烷或天
然气中所添加的人造化学物质的气味。您
必须确定您是否能够闻到这些燃气中的添
味剂。
■ 学习识别液化气和天然气的气味。当地液
化气经销商以及您当地的燃气供应商（公
用事业公司）将会乐意向您提供“一刮即
嗅”折页宣传册。请用它来熟悉燃气的气
味。
■ 吸烟会降低您的嗅觉能力。长时间闻某种
气味也会影响您对该气味的敏感性。畜禽
棚舍中存在的气味会掩盖燃气的气味。
■ 液化气和天然气中的添味剂没有颜色，并
且其气味强度在某些情况下可能会消退。
■ 如果有地下泄漏，燃气在土壤中的流动可
能会过滤掉添味剂。
■ 液化气气味的强度可能会随高度变化。由
于液化气比空气重，因此低处的气味可能
比较强。
■ 请始终对轻微的燃气气味保持高度警惕。
如果您不断闻到有任何燃气气味，不管多
么轻微，都应该将其作为严重泄漏对待。
请立即采取如前所述的行动。
燃气气味 气味消退——没有探测到
气味

I-17 育雏取暖器
用户手册 • I-17
7
■ 液化气和天然气具有独特的气味。学习识
别这些气味。（请参阅前面的“燃气气
味”和“气味消退”章节。）
■ 如果您未接受过检修液化气和天然气育雏
取暖器的适当培训，请勿尝试点燃育雏取
暖器进行检修，或者对使用液化气或天然
气燃料系统的育雏取暖器进行任何调整。
■ 即使您未接受过维修育雏取暖器的适当培
训，请始终对液化气和天然气的气味保持
高度警惕。
■ 围绕育雏取暖器以及育雏取暖器的连接处
（即软管和接头等）定期进行“嗅闻测
试”，在任何情况下都是一项良好的安全
实践。哪怕您只闻到轻微的气味，也请立
即与燃气供应商联系。切勿拖延！
1. 除非您接受过持续的专家培训并且拥有燃
气育雏取暖器方面的知识，否则请勿尝试
安装或维修本育雏取暖器或供气管线。
下面是检修和安装本设备所需的资格条件：
a. 要成为合格的燃气育雏取暖器检修人员，
您必须接受过燃气育雏取暖器检修方面的
培训，并且还拥有足够的经验，能够进行
故障排除、更换有故障的零件和测试育雏
取暖器，使育雏取暖器进入持续安全的正
常工作状态。您必须阅读和遵循每台育雏
取暖器随附的安全说明、标签、《用户手
册》等资料，完全熟悉各种型号的育雏取
暖器。
b. 要成为合格的燃气安装人员，您必须接受
足够的培训并且拥有足够的经验，能够处
理燃气管线安装、维修及更换等各方面工
作，包括选择和安装适当的设备，以及选
择适当的管道尺寸以供使用。必须根据所
有当地、省市及国家规范以及制造商的要
求进行这项工作。
2. L.B.White 公司的辐射育雏取暖器的全部
安装或应用都应当符合当地、省市及国家
的液化石油气和天然气、电气及安全规
范。您的燃气供应商、当地持有许可证的
电工、当地消防部门和政府机构可以帮助
您确定这些要求。
3. 如果您在任何时候注意到育雏取暖器的操
作不正常（例如燃气异味、过热，火焰超
出助燃锥筒区域等），请立即撤离该区域
并且联系消防部门以及燃气检修机构。经
消防部门证实该区域无燃气之后，再尝试
重新点燃育雏取暖器。
4. 育雏取暖器上需要手动操作的部件只能通
过手部压力完成。如果操作比较费劲，请
合格的燃气育雏取暖器检修机构更换整个
零件。请勿尝试进行维修。
5. 本育雏取暖器仅适合在农用畜禽棚舍内给
畜禽供暖。育雏取暖器只应安装在畜禽棚
舍内。不得将其用于室外供暖应用。
6. 请勿在育雏取暖器供暖区域内的任何地方
放置燃气容器或燃料供应软管。
7. 请勿堵塞空气入口或燃烧器散热装置区
域，否则可能会引起不当燃烧或损坏育雏
取暖器部件，导致财产损失或畜禽损失。
8. 在操作或连接到燃料供应管时，请勿移
动、搬运或检修育雏取暖器。
9. 必须定期检查软管总成。应该至少每年检
查一次，或在清理棚舍时进行检查。如果
明显存在过度磨蚀或磨损，或者软管有切
口，必须在育雏取暖器投入使用之前更换
软管。在使用过程中，应当防止软管总成
触及畜禽、棚舍材料，避免与热表面接
触。更换软管总成应当符合制造商的规
定。参见零件列表。
注意——需要牢记的关键点！

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
8
10. 在重新迁入畜禽之前和重新放置育雏取
暖器时，须检测是否有燃气泄漏以及安
装后功能是否正常。
11. 如果气流中断并且燃烧器火焰熄灭，立
即切断燃气。在您确信育雏取暖器中积
聚的全部燃气都已清除前，请勿重新点
燃育雏取暖器。至少等待五分钟后，才
能重新点燃育雏取暖器。
12. 如果要重新放置育雏取暖器，请确保所
有燃气接头都已封住并且切断气源。在
断开连接之后以及重新连接之后，必须
对所有连接点进行泄漏检测。
13. 饲养人员应当在棚舍重新迁入畜禽之前
检查育雏取暖器。检查应该包括但不限
于以下要点：
-- 确保育雏取暖器与最近的可燃材料之间保
持适当的间距。
-- 检测总体清洁度。根据需要进行清洁。
-- 检测燃气软管连接的紧固性。
14. A 应当由合格的检修人员至少每年检查
一次育雏取暖器及其燃气阀组。这应该
包括但不限于以下要点：
-- 启动和关闭育雏取暖器
-- 对所有管道接头和软管接点进行泄漏检
测。
-- 彻底清洁育雏取暖器的外部、其燃烧器总
成和散热装置。
-- 彻底检查育雏取暖器的零部件是否有腐
蚀、螺纹剥裂等，随后根据需要更换部
件。
-- 燃气压力检测。
15. 不使用育雏取暖器时，请切断气源。
警告
烧伤危险
■ 在操作期间和关闭后不久，育雏取暖器
的散热装置和顶罩非常炙热。
■ 当您靠近育雏取暖器时，请始终保持高
度警惕，避免在操作期间或操作后不久
与其热表面接触。
■ 不遵循此警告可能会导致灼伤，从而造
成严重的人身伤害。
1. 安装本育雏取暖器时，请阅读全部安全注
意事项并且遵循 L.B.White 公司的建议。
如果在育雏取暖器的安装或重新放置过程
中，您怀疑有零件受损或有故障，请找合
格的检修机构进行维修或更换。
2. 使用之前，请根据有关可燃材料间距、离
地间距、倾角的要求正确放置育雏取暖
器，并且防止育雏取暖器触及畜禽。参阅
图 2 以及本手册第 4 页中的规格表，了解
有关安装和间距的信息。
3. 将燃气软管放置在育雏取暖器正上方的热
区之外，以避免与育雏取暖器的顶罩热表
面发生任何接触。参阅图 2。
4. 确保您为育雏取暖器订购的所有附件都已
从育雏取暖器的装运箱内取出且安装完
毕。这包括燃气软管、过滤器等。
5. 育雏取暖器的燃气调节器（带减压阀）应
该安装在棚舍之外。棚舍内部的任何调节
器都必须适当地向外排气。调节器安装应
该始终遵循当地、省市及国家规范。
6. 保护任何安装在棚舍之外的调节器免受天
气影响，特别是结冰。结冰可能会导致调
节器超压，随后发生燃气泄漏。参见涵盖
适当保护的规范。
7. 始终使用可耐受液化石油气、天然气的
管道接头填塞料。
8. 使用经认可的泄漏探测器对所有燃气接点
进行燃气泄漏检测。燃气泄漏测试应按如
下说明完成：
一般安装说明

I-17 育雏取暖器
用户手册 • I-17
9
一般安装说明 -- 使用经认可的燃气泄漏探测器检测育雏取暖器
燃气控制上游的全部管道接点、软管接点、配
件及联管件。
-- 如探测到燃气泄漏，检测有关部件是否清洁，
在进一步拧紧之前适当应用管道填塞料。
-- 根据需要进一步拧紧燃气接点，以阻止泄漏。
-- 在全部接点都已检测完毕并且任何泄漏都已停
止之后，开启主燃烧器。
-- 在主燃烧器点火时站远一点，以防因隐蔽泄漏
产生的回火而受伤。
-- 当主燃烧器运行时，使用经认可的燃气泄漏探
测器检测全部软管接点、配件和接头，以及燃
气控制阀的入口和出口接点。
-- 如果探测到泄漏，检测有关部件是否清洁，在
进一步拧紧之前适当应用管道填塞料。
-- 根据需要拧紧燃气接点，以阻止泄漏。
-- 如果无法阻止泄漏，根据需要更换有关零部
件。
-- 在继续操作之前，确保所有燃气泄漏之处都已
经确定和维修。
9. 合格的检修机构必须在安装育雏取暖器后检测
操作燃气压力是否适当。
10. 使用适当的供气管线，确保育雏取暖器发
挥正常功能。通常情况下，可使用内径为
19mm 的黑色铁管将燃气传送到该区域控制
面板的入口，使用内径为 12.7mm 的黑色铁
管将燃气传送到育雏取暖器。然而，如需了
解正确的管线尺寸和安装，请务必咨询燃气
供应商或 L.B.White 公司。
警告
起火、烧伤与爆炸危险
■ 检测是否有燃气泄漏时，请勿使用明火
（火柴、火炬、蜡烛等）。
■ 仅使用经认可的泄漏探测器。
■ 不遵循此警告可能会导致起火或爆炸。
■ 起火或爆炸可能会导致财产损失或人身
伤亡。
12. Infraconic 育雏取暖器在燃气入口需要经
过调节的气源。超出燃气入口压力额定值
可能会导致性能变差和操作不可靠。有关
特定型号燃气压力的信息，请参阅本手册
第 4 页。
13. 本育雏取暖器是专为 液化石油气或天然气
设计的，具体情况视型号而定。请勿将育
雏取暖器用于液化石油气液相提取系统。
在任何时候都不得让液态形式的液化石油
气进入育雏取暖器。
14. 畜禽棚舍内的腐蚀性气体可能会造成部件
故障或育雏取暖器失灵。应该根据本手册
中的维护与清洁说明，定期检查和清洁育
雏取暖器。确保采用限制高温和低温的备
用警报系统来保护畜禽并激活适当的警
报。
15. 请花些时间阅读用户手册，了解如何操作
和维护育雏取暖器。确保您知道如何切断
棚舍及单个育雏取暖器的气源。如果您有
任何疑问，请咨询您的燃气供应商。
16. 必须消除在任何检修程序中发现的任何缺
陷，并且立即更换有故障的零件。再次投
入使用之前，重新测试育雏取暖器。
注意：
■ 这些育雏取暖器通过带快接环的悬挂配件进
行悬吊。
■ 仅将钢缆或链条连接到快接环。请勿使用可
燃的悬挂材料，例如绳索、线绳等。
■ 安装人员必须在安装燃气软管之后确保育雏
取暖器悬挂起来，使育雏取暖器的控制端位
于水平倾角 1º 至 5º 的位置。这让育雏取暖
器能够适当通风并且避免对选配的防尘过滤
器产生潜在热损坏。
■ 可能需要将出厂安装的快接环重新安装到悬
挂支架上。
■ 参阅以下插图。
安装布局

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
10
安装布局
关于安全间距
育雏器顶部到天花板
最小间距为0.91m
将燃气软管放置在育雏取暖器正上方的热区
之外。放置燃气软管时，请避免与育雏取暖
器的顶罩热表面发生任何接触。
与可燃材料的最小
间距为0.91m
地面
I17-助燃锥筒端点到
地面最小间距为1.06m
将育雏取暖器悬挂起来，
使育雏取暖器的控制端位于
水平倾角1{至5{的位置
（参见下图）
控制面板
燃气管道
图2
࠴ސࡣ࠳ ࠴ސࡣЉ࠳
ݏӲঀڷீѹйࡊٵҜઅ{{ѹ৥
ڽݎ࣪
ୖ৘۪୥ߚ
۔ܵݵ߫
Ո޸֘ݏӲঀ

I-17 育雏取暖器
用户手册 • I-17
11
您的育雏取暖器配有以下一种燃气阀组总成。
参阅相应的插图。
燃气阀组总成
图3
图4
图5
衬套
软管的刚性端
连接到气源
截止阀
将软管连接到燃气入口，牢固拧紧
标准软管
ষߗଽڅ夊ঋକѝ׫ѝ୸ѝ঩ՙ
'(
夊ࠟ
৾ߕ
ঐକѝ
କѝ㔀ۉ
ܰӱ୑ҴՌ
ذକѝ૤ܯӰ࢖ࠩҴՌٶࢡ֠㝠澞
ذকՔࣩ٪ޥ૯ڡܯעࣩ࢖ࠩ૆
㔀ۉ૤ܯӰষߗଽڅ夊ঋକѝ澞
ABC
软管和快速接头套件
套圈 外螺纹端
接合件
截止阀
连接到气源
衬套
螺纹接管
防尘盖
-组装接合套件（零件编号21335）并紧固部件。
-连接到气源。
-拉回接合套圈
-用力将软管外螺纹端推入接合件
-松开套圈。确保软管外螺纹端牢
固地锁定到接合件。
将软管连接到燃气入口并牢固拧紧

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
12
区域控制面板是远程安装的控制系统，让您能够
在棚舍的某个区域内操作特定数量的育雏取暖
器。
该面板将控制以下数量的育雏取暖器。
区域控制面板必须安装在棚舍内部平稳的墙壁
上。使用提供的尖端螺丝。
必须注意，确保恒温控制器不会暴露于外部空气
温度下。恒温控制器暴露于外部空气温度下（例
如：当侧壁帘打开时）可能会导致育雏取暖器提
供多余的热量。
区域面板必须有一个安装在区域面板上游的可调
节燃气压力的调压阀。该调压阀可作为选配附件
从 L.B.White 公司购买。对于液化石油气，调压
阀必须能够处理 69 kPa 的最大入口压力，同时
区域控制面板
部件功能和安装
区域控制面板容量
型号和热量
输出 燃料 高容量面板
数量
I-17
(5kW)
液化石油气 40
天然气
提供标称值为 34.5 kPa 的出口压力。该压
力传送给区域控制或单独控制的育雏取暖
器。对于天然气，必须安装一个能够提供
标称值为 34.5 kPa 的出口压力调压阀。
对于您的特定应用，请咨询您当地
的 L.B.White 经销商或分销商或致电
L.B.White 公司，了解区域面板的最佳配
置建议。
当 Infraconic 育雏取暖器安装在多尘的环境中
时，尽管没有要求，但是建议采用过滤器套件
为其提供额外的除尘过滤功能和容量。
1. 将过滤器套筒连接到气室壳体。将气室壳体
卡舌装入套筒上的插槽中。旋转套筒，将其
锁定在气室壳体上。
2. 将过滤器放置在套筒上。确保过滤器覆盖所
有套筒孔。
3. 使用珠孔型扎带将过滤器牢固地连接到套
筒上。
4. 确保过滤器不会下垂或者接触育雏取暖器的
顶罩。
安装防尘过滤器
（附件 - 某些型号不包括）
图6
֔د֗ОѼԩ৫
૚ࢂ֗৊ѝ
ࢿ׿ֹۗ٪
୔ط૚ࢂ֗

I-17 育雏取暖器
用户手册 • I-17
13
启动说明
将畜禽重新迁入棚舍之前，按照步骤
1-4 进行初始启动。对于正常启动，只
需将恒温控制器调至高于室温。
1. 打开育雏取暖器的所有燃气供应阀，
并且使用经认可的泄漏探测器对所有
接点进行燃气泄漏检测。
2. 将位于区域控制面板或单独控制的育
雏取暖器（直接位于育雏取暖器上）
上的恒温控制器调至其温度设置最大
值。参见图 7 所示的区域面板。
图7
3. 完全按下安全控制阀上的按钮，同时
向内侧锥筒端点点火。根据需要，
从安全阀上拆下塑料盖帽。参见图 8
所示 I-17。完全按下钮按持续约 30
秒，直到内侧锥筒保持长久不熄为
止。松开按钮。让外侧助燃锥筒完全
加热。将盖帽更换到安全控制阀上。
图8
4. 将恒温控制器设置为所需温度。育雏取暖
器将会根据恒温控制器设置点进行循环操
作，从低热量升到高热量。
■ 新装育雏取暖器的燃气管线中夹带有空气
是正常现象。
■ 松开安全控制阀的按钮之后，可能需要稍
长时间才能点燃育雏取暖器并且保持长久
不熄，直到全部空气从燃气管线中排出
为止。
关闭说明
若要降低温度，只需调低区域面板或单个育
雏取暖器上的温控器温度。
若要进行维护、清洁或检修，关闭育雏取
暖器：
1.关闭育雏取暖器的所有燃气供应阀。
2. 让育雏取暖器烧完供气管中剩余的燃气。
3. 将恒温控制器调低至设置最小值。
警告
起火与爆炸危险
■ 请勿强行用力按压安全控制阀的按钮。
■ 仅用您的手按下燃气控制按钮。切勿使
用任何工具。
■ 如果通过正常手部压力无法压下按钮，
应该由合格的检修人员更换控制器。
■ 强行用力按压或尝试维修可能会导致起
火或爆炸，造成财产损失、严重伤害或
死亡。
安全控制

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
14
清洁说明
定期清洁育雏取暖器非常重要，以维持适
当的燃烧并且避免未来发生问题。
清洁的频率将会根据饲养的畜禽以及棚舍
的整体通风情况而有所不同。
因缺乏清洁而引起的问题通常为：
■ 顶罩里面产生碳黑。
■ 燃气在文氏管或气室壳体中发生回火。
■ 燃烧器火焰出现超越外侧锥筒的现象。
育雏取暖器
A. 当育雏取暖器未积聚大量灰尘或污垢
时，请使用背携式鼓风机进行一般清
洁。
如“使用压缩空气进行清洁”部分所列内
容，按照相同的步骤进行清洁。
如果使用背携式鼓风机无法有效地清除灰
尘和污垢，那么请使用压缩空气清洁方法
清洁育雏取暖器。

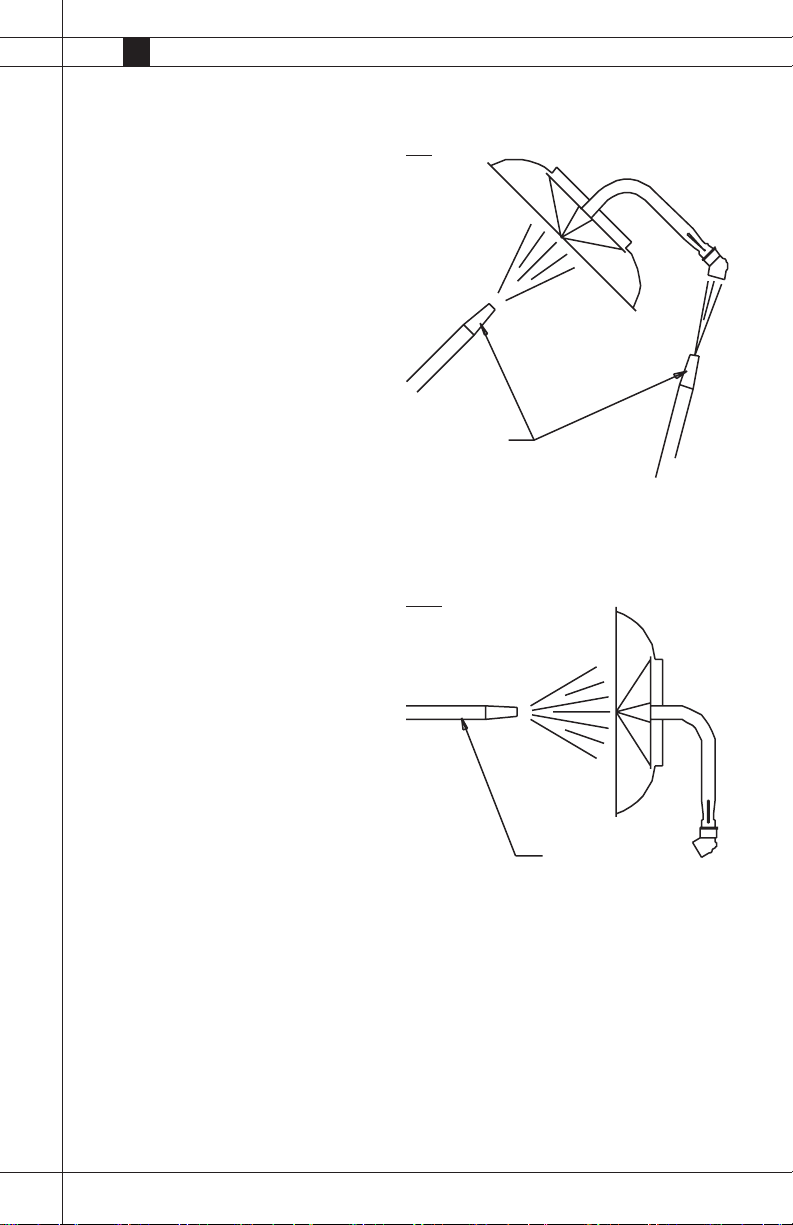

B. 使用压缩空气进行清洁（参见图 9）
1. 关闭育雏取暖器的气源，让育雏取暖器
冷却。
2. 将空气引导到助燃锥筒，尽力清洁锥筒
总成的整个表面。
3. 通过文氏管中的空气入口开口处吹送空
气，通过助燃锥筒吹出任何松散的灰
尘。
4. 重复步骤 2 和步骤 3，直到锥筒和文氏
管不再散出灰尘为止。
5. 检查锥筒和文氏管，确保这些区域清
洁。
6. 将育雏取暖器放回到其正常悬挂位置，
重新点燃育雏取暖器。
图9
C. 用水进行清洁
仅当通过压缩空气方法无法充分清洁育雏
取暖器时，才应该启动以下工作。请勿使
用高压清洗机！
图10
ࠫ
1. 如图 10 所示放置育雏取暖器，用水冲洗整
个锥筒并且让水通过文氏管的端部流出。然
后如下页图 11 所示的过程，以相反顺序进
行操作。
֖ࠩ֔

I-17 育雏取暖器
用户手册 • I-17
15
图11
ࠫ
2.重复这些步骤，直到水变干净为止。
3. 检查锥筒和文氏管，确保这些区域清洁。
4. 大力摇动育雏取暖器，清除助燃锥筒上的
水分，确保内侧锥筒处的燃气适当点燃。
5. 将育雏取暖器放回到其原始挂起位置。
6. 重新点燃育雏取暖器，烘干锥筒和文氏
管。
过滤器（附件）
A. 持续使用时：
- 拆下过滤器并除去灰尘。
- 请勿挤压或敲击安装在育雏取暖器上的过
滤器，否则会导致灰尘吹入文氏管或助燃
锥筒。
B. 持续使用之后或重新将畜禽迁入棚舍之
前：
- 拆下过滤器并除去灰尘。
- 使用压缩空气或水（标准水龙头压力）进
行清洁。
- 请勿使用高压水、空气或清洗机。过滤器材
料可能会发生损坏。
- 如果使用水，请在安装之前挤出过滤器中
的多余水分。
- 点燃育雏取暖器之前，让过滤器风干。
维护
说明
每次使用之前：
■ 检测育雏取暖器周围的区域，确保其清
洁，无可燃材料、汽油和其他易燃气
体和液体。
■ 请您的燃气供应商检测燃气管线中的所
有燃气接点是否有泄漏或限制。
■ 检查燃气调压阀排气口，确保其排气口
未堵塞。调压阀上的杂物、昆虫、虫
巢、冰雪可能会阻塞排气口并且造成育
雏取暖器处压力过高。
■ 在育雏取暖器安装、重新放置之后，以
及育雏取暖器投入使用之前，检测软管
总成。确保正确定位。（参见图 2）。
■ 确保软管没有切口，或者过度磨蚀或磨
损。如果有上述情况，必须在育雏取暖
器投入使用前进行更换。
■ 检查育雏取暖器的整体情况，确认没
有裂纹、损坏、生锈或腐蚀的部件、
螺丝或螺栓松动等。立即更换任何可
疑部件。
■ 为了安全起见以及确保育雏取暖器发
挥最佳性能，有必要保持育雏取暖器
的内部和外部没有灰尘、污垢或任何
可燃材料。
■ 检测三个燃烧器面板螺母，确保所有螺
母都已紧固。
■ 在维护时检查所有育雏取暖器标签是否
都清晰可辨。确保没有切口、撕裂或其
他损坏。如果发现任何损坏的标签，
请联系 L.B.White 公司，必须立即进
行更换。
每年：
■ 调压阀可能磨损和功能不正常。请您的
燃气供应商查看所有已安装调压阀的日
期码，并且检测向育雏取暖器输送的压
力，确保调压阀可靠。

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
16
检修
说明
1. 除非有必要打开阀门进行检修，否则请关闭燃
料供应阀。
2. 在检修一些部件时，可能需要拆下燃气软管
或过滤器。
3. 如需重新组装，请以相反顺序执行相应的检修
程序。确保燃气接点紧固。
4. 检修之后，启动育雏取暖器以确保正确操作，
并且检测是否有燃气泄漏。
5. 使用压缩空气或柔软干布清洁育雏取暖器的节
流孔。请勿使用锉刀、钻头、拉刀等清洁节流
孔，否则会扩大孔径，造成助燃或点火问题。
更换无法适当清洁的节流孔。
警告
烧伤危险
■ 育雏取暖器关闭之后，育雏取暖器表面
在一段时间内还会炙热。
■ 请务必等育雏取暖器冷却后进行检修、
维护或清洁。
■ 不遵循此警告将会导致烧伤，造成人身
伤害。
警告
起火与爆炸危险
■ 请勿拆解或尝试维修育雏取暖器部件或
燃气阀组部件，例如燃气阀门或燃气软
管。
■ 如果发现缺陷，必须更换所有零部件。
■ 不遵循此警告将会导致起火或爆炸，造
成财产损失或伤亡。
燃气压力检测
A. 准备
1. 获取压力计测试套件（零件编号
20736）。
2.关闭育雏取暖器的燃料供应阀。
3. 刷掉或吹掉燃气控制阀上或其附近的任何
灰尘和污垢。
4.断开燃气软管与育雏取暖器的连接。
B. 压力计安装
1. 如图 12 所示，将压力测试套件连接在育雏
取暖器及其供气软管之间。将该套件连接
到育雏取暖器和气源时，确保测试套件上
的两个燃气截止阀都处于关闭位置。
2.打开育雏取暖器的燃料供应阀。
3. 仅打开与燃气软管连接的测试套件上的燃
气截止阀。
4. 将恒温控制器调至其最大设置值并且点燃
育雏取暖器。
C. 读取压力数值
1. 育雏取暖器在全额热量输出和最小热量条
件下运行时，压力计应该读取区域面板参
数标牌上指定的压力。
2. 测试套件上的读数是否与参数标牌上指定
的数值一致？如果一致，无需进一步检测
或校准。按照 D 部分继续操作。
3. 如果压力与参数标牌上指定的压力不一
致，则需要调整控制育雏取暖器燃气压力
的调压阀。

I-17 育雏取暖器
用户手册 • I-17
17
D. 完成
1. 确认和/或适当地设置燃气压力后，关闭
通往育雏取暖器的燃料供应阀，让育雏取
暖器烧完供气软管中的全部剩余燃气。
2. 取下压力计套件并且将育雏取暖器的燃气
软管重新连接到育雏取暖器。
3. 打开育雏取暖器的主燃料供应阀。点燃育
雏取暖器。
测试套件软管
燃料供应阀
(打开此阀门以使用压力计)
燃气供应软管
取暖器的燃气入口
压力计套件
20736
打开
图12
检修说明
安全燃气控制阀（图 13）
I-17
1.断开燃气软管连接。
2. 断开热电偶与安全阀的连接。
3. 松开气室壳体上的锁紧螺母。
4. 用文火烘烤与气室壳体螺纹连接的安全控
制阀的阀体。这将会软化工厂涂抹在气室
壳体螺纹上的螺纹密封胶。以逆时针方向
旋转，拆下安全控制阀。
重新组装时：
-- 确保 O 形环位于锁紧螺母中。
-- 将乐泰涂抹在气室壳体的前四圈螺纹
上。
-- 将安全控制阀拧到气室壳体上，至少拧
四整圈，并且根据需要将阀门安装在竖
直位置。
-- 紧靠控制阀主体用手拧紧锁紧螺母并且
用扳手固定到位。
图13
安全控制阀 锁紧螺母 O 形环
涂抹乐泰
热电偶
气室
壳体

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
18
软管联管件
平板
阀体
联管件螺母
联管件
恒温控制器
恒温控制器和调节阀
单独控制的育雏取暖器和
区域控制面板
■ 控制器总成包括可调恒温控制器、感应线
路和传感器。恒温控制器的零件编号为：
-- 区域面板：零件编号 - 573712 带有
7.9m 感应线路
-- 单独控制器：零件编号 - 509415 带
2.0m 感应线路
在正常操作期间，恒温控制器逐渐增加或
减小抵靠调节阀销的力量，以便增加或减
少对助燃锥筒提供的燃气压力。
如果恒温控制器设置的温度较低，但助燃
锥筒的热量输出没有减少，请参阅以下内
容：
-- 松开位于恒温控制器和阀体上的固定旋
钮，使阀销露出来。参见图 15。
-- 使用工具（例如标准螺丝刀的平面），
用力逐渐向下推动调节阀销。
-- 如果热量未减少或者您必须使用很大的
压力来推动销，说明阀门粘连，需要更
换。确保阀门上的流向箭头与燃气流向
一致。
-- 如果在推动销时热量减少，说明恒温控
制器有故障。该控制器仅适用于带传感
器的感应线路。
图15
必须在阀体上牢固地拧紧控制器固定旋
钮，否则会影响温度检测。
控制器传感器和感应线路所处高度必须高
于畜禽的身高，以避免因触及畜禽而导致
损坏。
旁路节流孔
单独控制的育雏取暖器
旁路节流孔位于单独控制的育雏取暖器的
阀体中。其用途是在满足供暖需求时向内
侧助燃锥筒供应低压燃气。
在大量使用育雏取暖器之后，污垢可能会
堵塞节流孔。堵塞节流孔的典型症状为：
-- 内侧锥筒在恒温控制器循环时熄灭，育
雏取暖器回到低热量状态。
参阅以下说明：
1. 用扳手夹住阀体和联管件螺母的平面。
参见图 16。
2. 松开阀体出口处的联管件螺母。
参见图 16。
3. 从阀体拉出带有联管件和联管件螺母的
控制总成。
4. 使用 6mm 螺母扳头，从阀体上拆下节流
孔。参见图 17。根据需要进行清洁或更
换。重新安装时，请勿拧得过紧，因为可
能损坏螺纹。
图16
图17
恒温控制器
固定旋钮
调节阀
阀销
小火节流孔
恒温控制器

I-17 育雏取暖器
用户手册 • I-17
19
燃烧器节流孔
■ 节流孔尺寸刻在节流孔六角平面上，
以毫米为单位显示尺寸。（例如：
（44 代表用于液化石油气的主节流孔为
0.44mm。）参见下表。
■ 如果节流孔反转，育雏取暖器的燃烧特征
将会在小火时改变。
1. 在安全控制阀处松开热电偶螺母，并且
拆下自动复位的固定螺丝和夹具。参见
图 18。
图18
2. 从文氏管中拉出气室壳体，以便能够触
及节流孔。
3. 使用 6mm 六角螺母扳头，拆下节流孔。
根据需要进行清洁或更换。
4. 重新安装时，请勿拧得过紧，因为可能
损坏螺纹。
图19
燃烧器助燃锥筒
和垫圈
助燃锥筒和垫圈的检修要求极低。定期清
洁足以确保锥筒不会因灰尘和污垢阻塞。
定期拧紧三个燃烧器面板螺母，确保育
雏取暖器在操作时能够发挥正常的燃烧特
性。
如果未进行清洁，文氏管和内侧助燃锥筒
将会堵塞，造成燃烧不良，通过气室壳体
的燃气发生回火或中断。如果无法通过正
常的（空气）清洁方法去除堵塞物，则可
能需要拆卸。参阅以下说明。
外锥移除：I17
a. 使用钳子，拉直桁架夹具的卡舌。参见
图 20。夹具将会落到育雏取暖器的锥
筒一侧。
图20
节流孔尺寸
型号和热
量输出
燃料类型 辅助节流孔
（上端）
主
节流孔
（下端）
I-17
(5kW)
液化石
油气
44 44
天然气 61 52
气室壳体
辅助节流孔
（高热量）
主节流孔
（低热量）
自动复位固定夹具
和螺丝
文氏管
松开连接到安全控制阀的热电偶螺母
桁架夹具
卡舌

I-17 育雏取暖器
www.lbwhite.com
用户手册 • I-17
20
图21
c. 外锥移除后，检查内锥。见图25，如果椎体
状态良好，（焊缝无分离，尖部无缺失）使
用压缩空气清洁。需要瓶刷将文氏管内的堵
塞物刷出。在椎体端，使用压缩空气，将碎
屑吹出文氏管。
d. 如果内锥损坏，移除将燃烧器板固定至育雏
取暖器的3个螺钉，螺母和间隔件。见图22
图22
e. 移除燃烧器板，更换内锥。见图23，一旦
移开内锥，必须更换垫圈。在垫圈固定之
前，清洁固定面。
图23
槽口
焊缝
螺丝
内锥
前端
槽口
焊缝
垫圈
焊缝对齐
凹槽对准
护圈
f. 重新组装时，请确保：
-- 内锥焊缝对准燃烧器板的凹槽。
-- 所有的燃烧器螺母和螺钉都牢固拧紧。
-- 最终安装前，确保椎体的焊缝对齐，见图24
-- I-17型号：外锥边缘置于所有护圈内。
图24
