Outdoor Mount Kit
AD250 & AW250
Part Number 24097
View these instructions online at www.lbwhite.com
Kit Contents: Tools required:
Standard screwdriver
Electric Drill
1/4 in. Drill Bit
Ratchet with 9/16 in. Socket or 9/16 in. Wrench
Reciprocating Saw
1/4 in. Nut Driver
Level
Materials required:
Qty. 4 - 12 Penny Nails
DESCRIPTION QTY. PART NUMBER
Instructions 1 30753
Outdoor Top 1 20257
Wall Bracket, Burner End 1 24054
Wall Bracket, Motor End 1 24053
DuctAssembly 1 24472
Duct Trim 2 24073
Duct Bracket 2 20092
Heater Duct Flange 1 24072
Hardware Bag 1 24075
Template 1 30754
ASSEMBLY and INSTALLATION INSTRUCTIONS
Qualifications for installation of the kit:
• You must be able to read and understand all instructions provided with the kit.
• You must have sufficient experience to install the kit.
• You must be able to test the heater for proper operation and place the heater in a continuing safe
and normal operating condition.
1. Remove the six blower outlet screws. See Fig. 1.
FIG. 1
Section A: Assembling Kit Components to Heater

Outdoor Installation Kit
www.lbwhite.com
Outdoor Installation Kit • AD250 & AW250
2

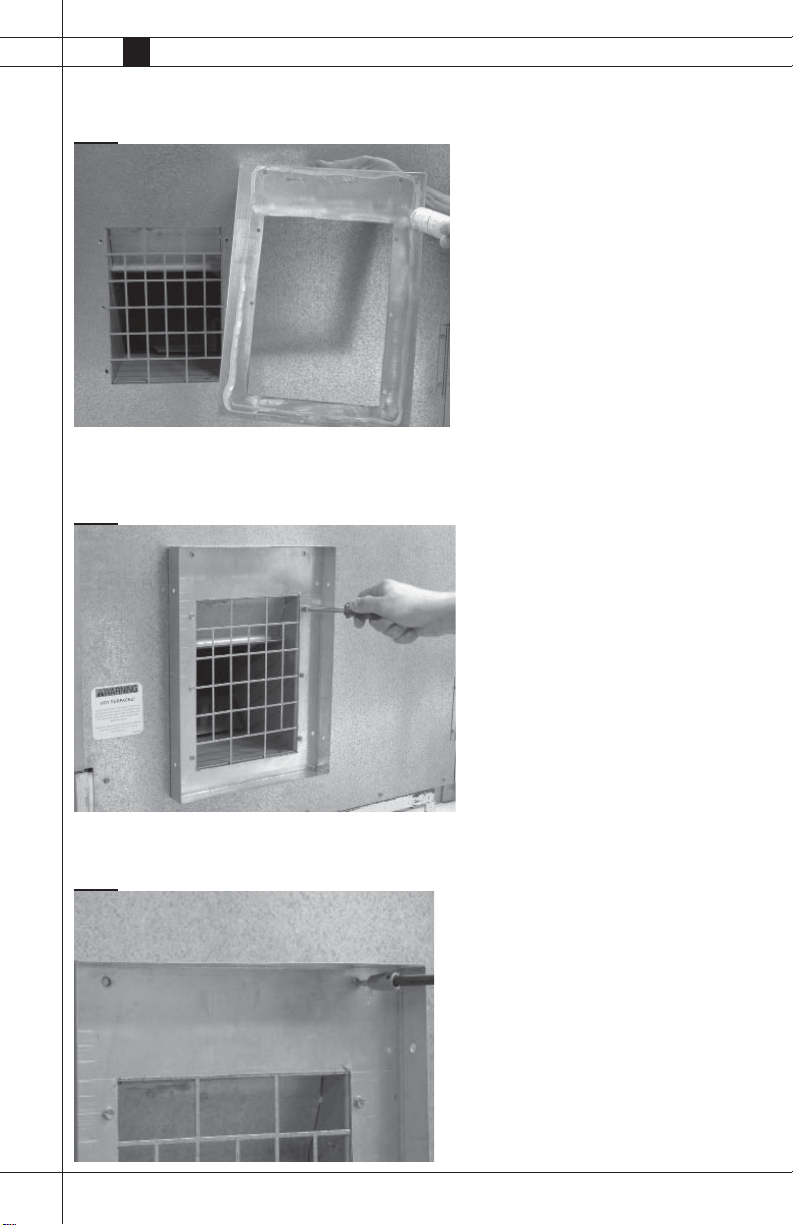

2. Apply a bead of provided sealant around back of duct flange. See Fig. 2.
FIG. 2
3. Attach the heater duct flange to outlet of heater using the blower outlet screws.
Ensure wide margin of flange is at top. See Fig. 3.
FIG. 3
4. Use two #8 x 1/2 in. self -drilling screws from kit at holes on upper margin of flange. See Fig. 4.
FIG. 4

Outdoor Installation Kit
Outdoor Installation Kit • AD250 & AW250
3

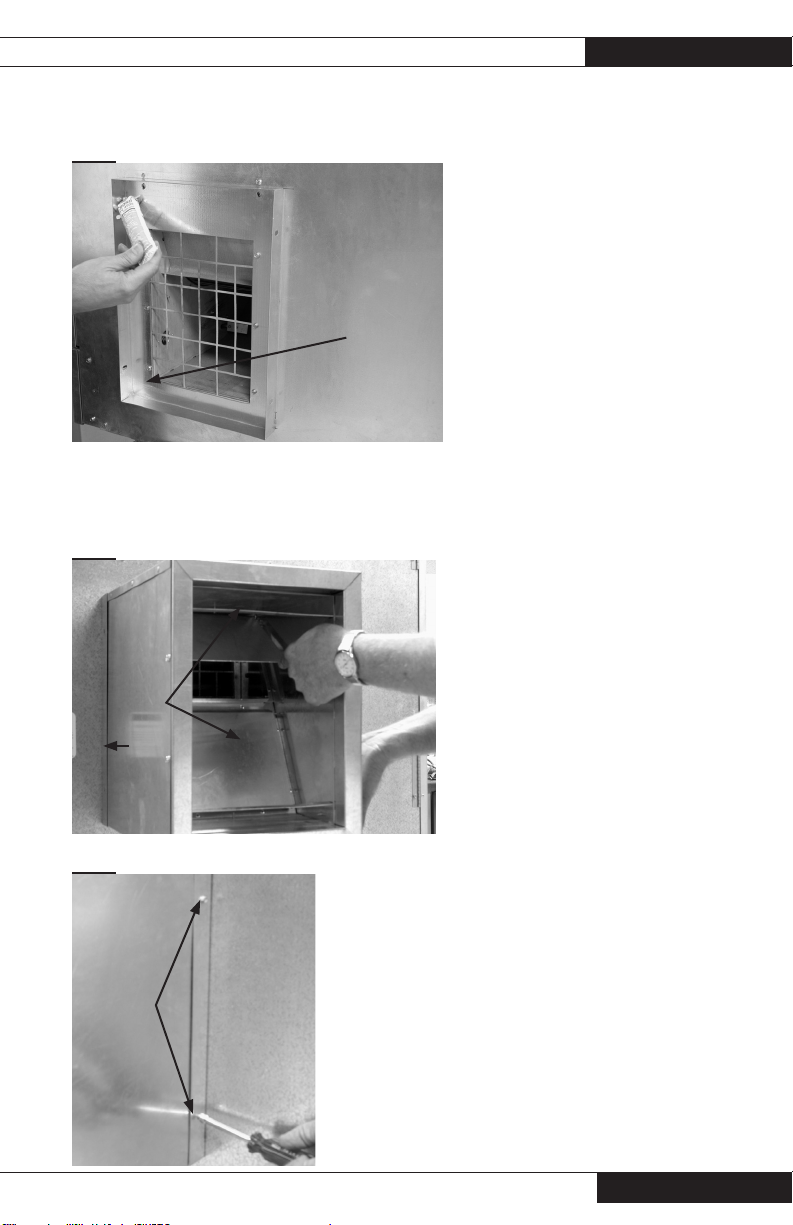

5. Apply a heavy bead of sealant all the way around the inside corner of the mounting flange. See Fig. 5.
FIG. 5
6. Position duct into mounting flange so dampers lift up and away from blower outlet. Push duct firmly
against flange.Attach duct to flange using 3/8 in. sheet metal screws at flange sides. See Figs. 6 and 7.
FIG. 6
FIG. 7
Inside Corner
Dampers
Flange
Screws
(2 per side)

Outdoor Installation Kit
www.lbwhite.com
Outdoor Installation Kit • AD250 & AW250
4
7. Remove the four cage nuts from corners of heater’s case top. Install hole plugs. Press the plugs firmly to
lock into hole. See Figs. 8 and 9.
FIG. 8
FIG. 9

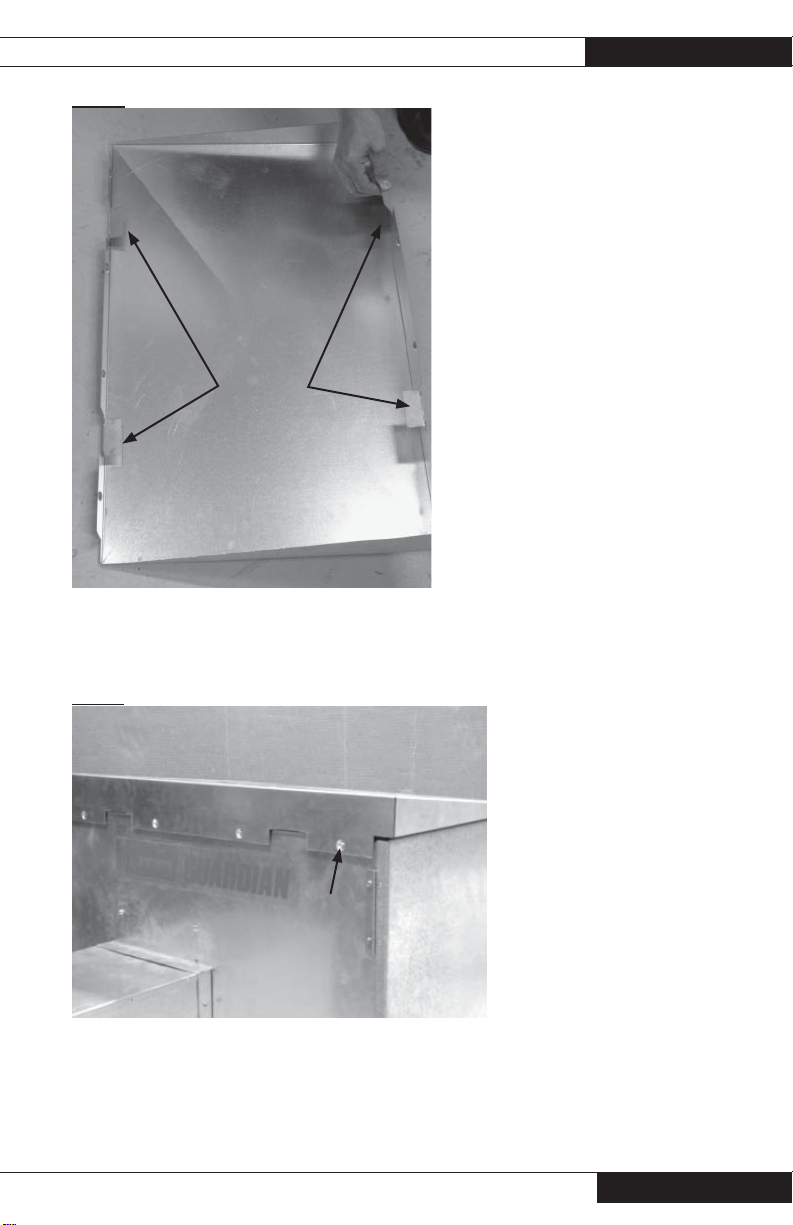

8. Fold the four tabs of the outdoor top to its underside center. See Fig. 10.

Outdoor Installation Kit
Outdoor Installation Kit • AD250 & AW250
5
FIG. 10
9. Center the top onto heater. Top slopes away from duct side of heater. Secure top to heater with eight,
#8 x 1/2 in. self-drilling screws, (four at front, four at back). See Fig. 11.
FIG. 11
Underside
of top
Tabs folded to
center
Secure at
holes

Outdoor Installation Kit
www.lbwhite.com
Outdoor Installation Kit • AD250 & AW250
6
Section B: Preparing the Building for Heater Installation
Section C: Mounting the Heater and Completion
1. Unfold the template provided in the kit.
2. Use the template for determining the proper location of the heater with its mounting brackets,
and for cutting out the hole needed for the ducting.
3. Read and comply with all installation instructions and information given on the template.
1. After the duct hole has been cut, and stud locations identified, center the wall brackets at
marks made on studs. Position the brackets so the holed mounting flanges are pointing in
opposite directions. See Fig. 12. Temporarily attach the brackets with nails at upper holes.
See Fig. 13.
FIG. 12
FIG. 13
Centered
at studs
Flanges
pointed in
opposite
directions
Nail holes

Outdoor Installation Kit
Outdoor Installation Kit • AD250 & AW250
7
2. Ensure brackets are level and plumb. Stabilize with nails at lower holes. See Fig. 13. Drill pilot
holes at upper and lower main support holes. Secure brackets to building with 3/8 in. x 4 in. lag
screws and washers. Tighten screws. Check with a level. See Fig. 14.
FIG. 14
3. Lift the heater onto the bracket assembly, and slide the duct assembly through the wall opening.
4. Position the heater so duct is flush with inner wall of building and holes in base align to holes in
brackets.
5. Insert spacers between the openings in heater base and holes in brackets. Base holes to be used
vary depending on center to center of building studs. Secure heater to brackets using 1 3/4 in. bolts,
washers and lock nuts. See Figs. 15 and 16.
FIG. 15
BURNER END
MOTOR END
BLOWER OUTLET SIDE OF HEATER
16" ON CENTER
24" ON CENTER
Main support
holes Lag screw
with washer
16 in. (40.6cm)
24 in. (61cm)
HEATERBASE

Outdoor Installation Kit
www.lbwhite.com
Outdoor Installation Kit • AD250 & AW250
8

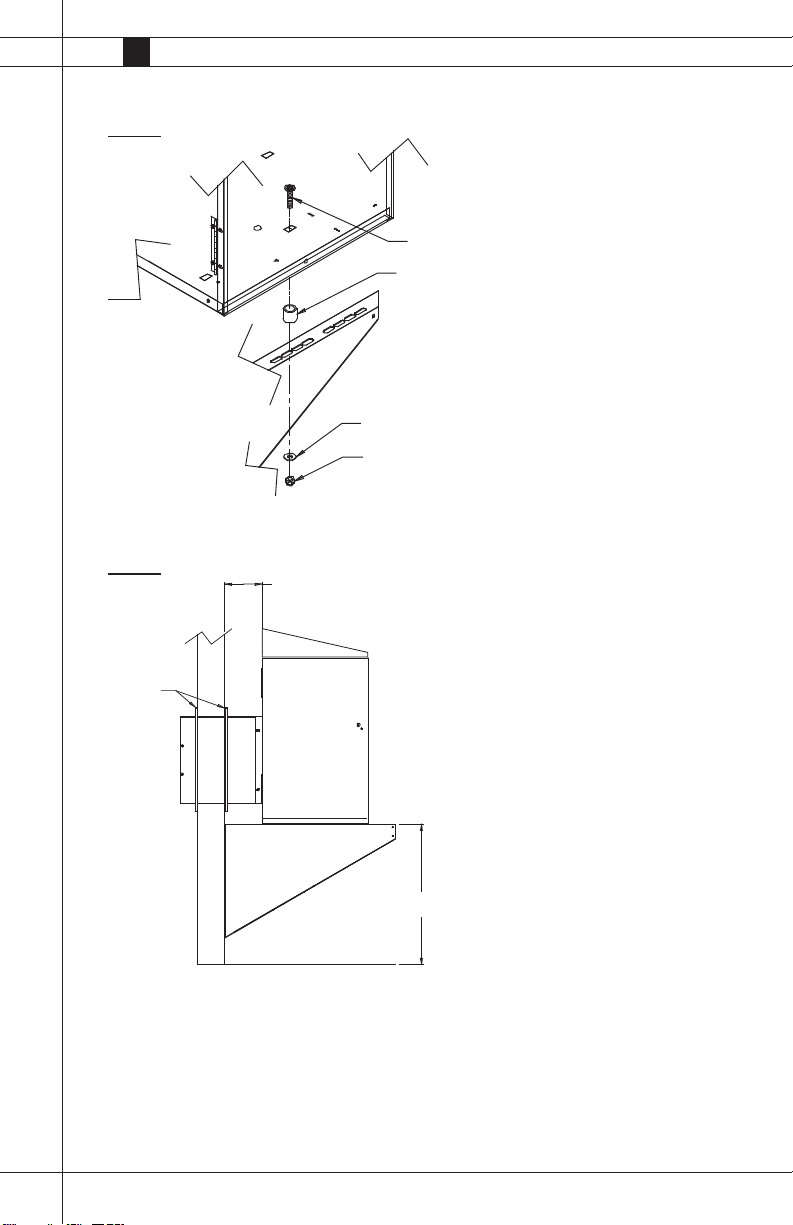

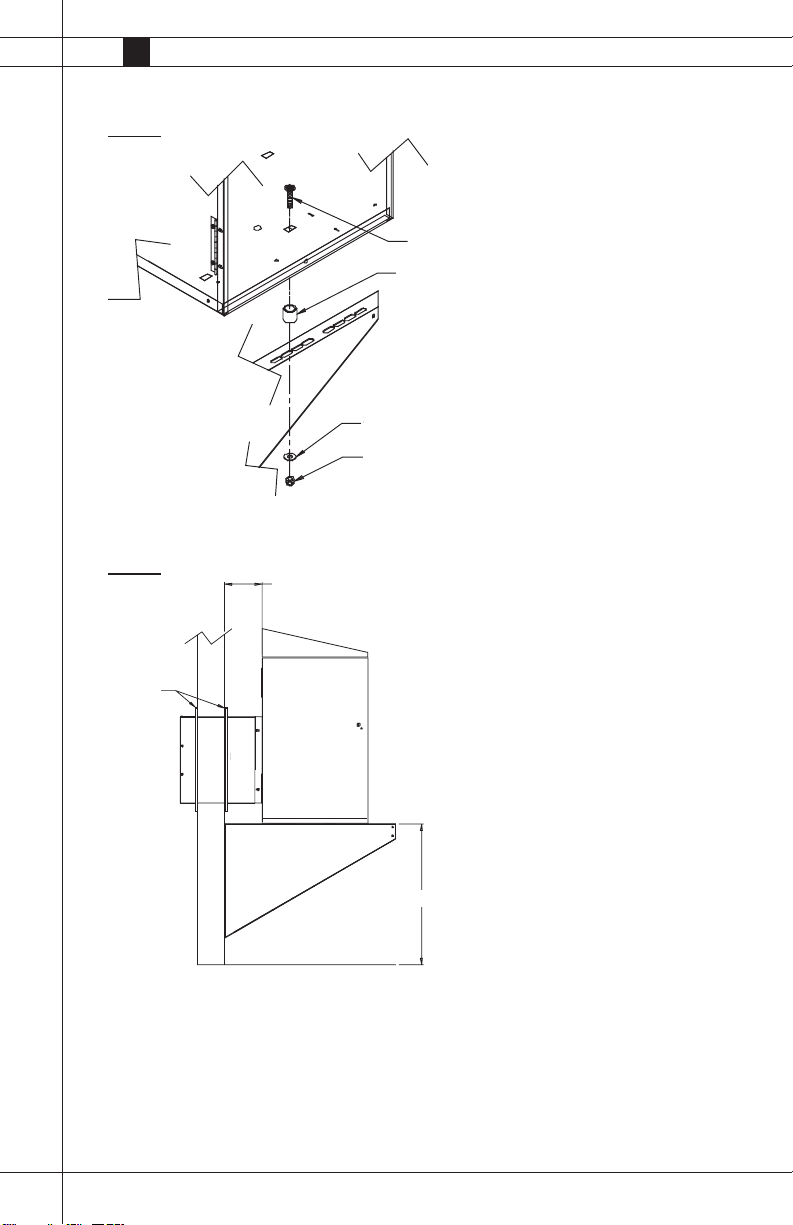

FIG. 16
3/8 NUT
3/8 WASHER
SPACER
BOLT 3/8 X 1 3/4
6. Ensure heater clearances are as shown in Fig. 17.
FIG. 17 6 IN. MINIMUM
WALL
TRIM PIECES
DUCT
24 IN. MINIMUM
GROUND
7. Fill in void around duct with non-combustible insulation.
8. Seal the edges of duct hole at interior and exterior of building. Use waterproof caulk. If desired, install
trim pieces. Fold the duct trim frames around the duct assembly at both sides of wall.Attach with 3/4
in. sheet metal screws. See schematic on following page.
(15.2cm)
(61cm)

Outdoor Installation Kit
Outdoor Installation Kit • AD250 & AW250
9
9. Connect the heater to its gas and electrical supplies. Check for gas leaks.
10. Start the heater. Test the installation. Dampers must open and close completely when heater is started
and stopped.
11. Refer to schematic for a general view of the kit assembly and for all part numbers. Keep these instruc-
tions for future use.

Outdoor Installation Kit
www.lbwhite.com
Outdoor Installation Kit • AD250 & AW250
10
Schematic and Parts List:

Outdoor Installation Kit
Outdoor Installation Kit • AD250 & AW250
11
Notes:

Contact your local L.B. White dealer for replacement parts
and service. You may also call the L.B. White Co., Inc. at
1-800-345-7200, for assistance, or email us at
[email protected].
Be sure that you have your heater model number and
configuration number when calling.
Service
WORLD PROVIDER - INNOVATIVE
HEATING SOLUTIONS
411 Mason Street, Onalaska, WI 54650
800-345-7200 • 608-783-5691
608-783-6115 (fax)
www.lbwhite.com
150-30753 REV.A

WORLD PROVIDER - INNOVATIVE HEATING SOLUTIONS
411 Mason Street, Onalaska, WI 54650 • 800-345-7200 • 608-783-5691 • 608-783-6115 (fax) • www.lbwhite.com
Juego de instalación
en exteriores
Modelos AD250 y AW250 No. de pieza 24097
View these instructions online at www.lbwhite.com
Contenido del juego: Herramientas
requeridas:
Destornillador estándar
Taladro eléctrico
Broca para taladro de 1/4”
Trinquete con cubo de 9/16” o llave de 9/16”
Sierra de vaivén
Llave para tuercas de 1/4”
Nivel
Materiales requeridos:
Cant. 4 a 12 clavos chicos
Descripción Cantidad Número de pieza
Instrucciones 1 30753
Tapa exterior 1 20257
Soporte de pared, extremo del
quemador
1 24054
Soporte de pared, extremo del motor 1 24053
Unidad del conducto 1 24472
Moldura del conducto 2 24073
Soporte del conducto 2 20092
Reborde removible del calentador 1 24072
Bolsa de accesorios para montaje 1 24075
Plantilla 1 30754
Instrucciones de instalación
Requisitos para la instalación del juego:
• Usted debe ser capaz de leer y comprender todas las instrucciones provistas con el juego.
• Usteddebetenerlaexperienciasucienteparainstalareljuego.
• Usteddebesercapazdeponerapruebaelcalentadorparavericarsufuncionamientocorrectoydeponerel
calentador en una condición de operación normal y segura continua.
1. Retirelosseistornillosparalasalidadelventilador.Vealag.1.
FIG. 1
A. Armado de los componentes del juego en el calentador

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
www.lbwhite.com
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
2
2. Aplique un cordón del sellador provisto alrededor de la parte posterior del reborde del conducto.
Vealag.2.
FIG. 2
3. Fije el reborde removible del calentador a la salida del calentador usando los tornillos para la salida del
ventilador.Asegúresedequelaparteanchadelrebordequedeenlapartesuperior.Vealag.3.
FIG. 3
4. Utilice dos tornillos autoperforantes No. 8 x 1/2” del juego en los agujeros que se encuentran en el
margensuperiordelreborde.Vealag.4.
FIG. 4

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
3
5. Aplique un cordón grueso de sellador por todas las esquinas interiores del reborde de montaje. Vea la
g.5.
FIG. 5
6. Posicioneelconductodentrodelrebordedemontajedemodoquelosreguladoresdeujodeairesele-
vantenensentidoopuestoalasalidadelventilador.Presioneelconductormementecontraelreborde.
Fije el conducto al reborde colocando tornillos para hoja de metal de 3/8” en los lados del reborde. Vea
lasg.6y7.
FIG. 6
FIG. 7
ESQUINA
INTERIOR
REGULADORES
DE AIRE
REBORDE
TORNILLOS
(2 POR
LADO)

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
www.lbwhite.com
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
4
7. Retire las cuatro tuercas enjauladas que están en las esquinas de la tapa de la cubierta del calentador.
Instalelostaponesparaagujeros.Presionelostaponesrmementeparaqueseenganchenenelagu-
jero.Vealasg.8y9.
FIG. 8
FIG. 9
8. Doblelascuatropestañasdelatapaexteriorhaciaelinterior.Vealag.10.

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
5

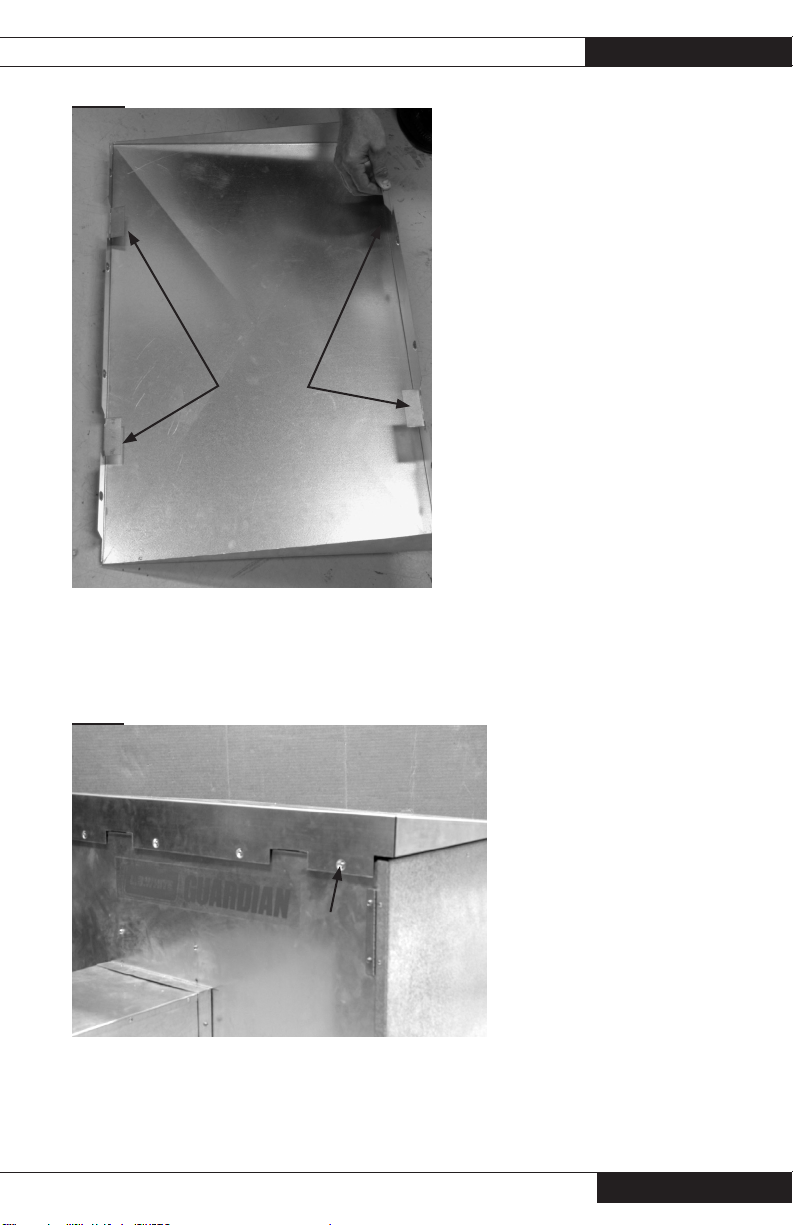

FIG. 10
9. Centre la tapa sobre el calentador. La tapa se inclina en sentido contrario al lado del conducto del calen-
tador. Asegure la tapa al calentador con ocho tornillos autoperforantes No. 8 x 1/2” (cuatro en la parte
frontal,cuatroenlaparteposterior.)Vealag.11.
FIG. 11
INTERIOR DE
LA TAPA
PESTAÑAS
DOBLADAS
HACIA EL
CENTRO
FIJE EN LOS
AGUJEROS

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
www.lbwhite.com
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
6
B. Preparación de la edicación para la instalación del calentador.
C. Montaje del calentador y nalización
1. Desdoble la plantilla provista en el juego.
2. Utilice la plantilla para determinar la ubicación correcta del calentador con sus soportes de
montaje y para cortar el agujero necesario para el conducto.
3. Lea y cumpla con todas las instrucciones y toda la información sobre la instalación que se
proporciona en la plantilla.
1. Despuésdecortarelagujerodelconducto,ydespuésdeidenticarlospuntosdelos
montantes, centre los soportes de pared en las marcas que hizo para los montantes.
Posicione los soportes de modo que los rebordes de montaje perforados apunten en direc-
cionesopuestas.Vealag.12.Fijetemporalmentelossoportesconclavosenlosagujeros
superiores.Vealag.13.
FIG. 12
FIG. 13
CENTRADOS
EN MON-
TANTES
REBORDES
EN DIREC-
CIONES
OPUESTAS
AGUJEROS
PARA CLA-
VOS

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
7

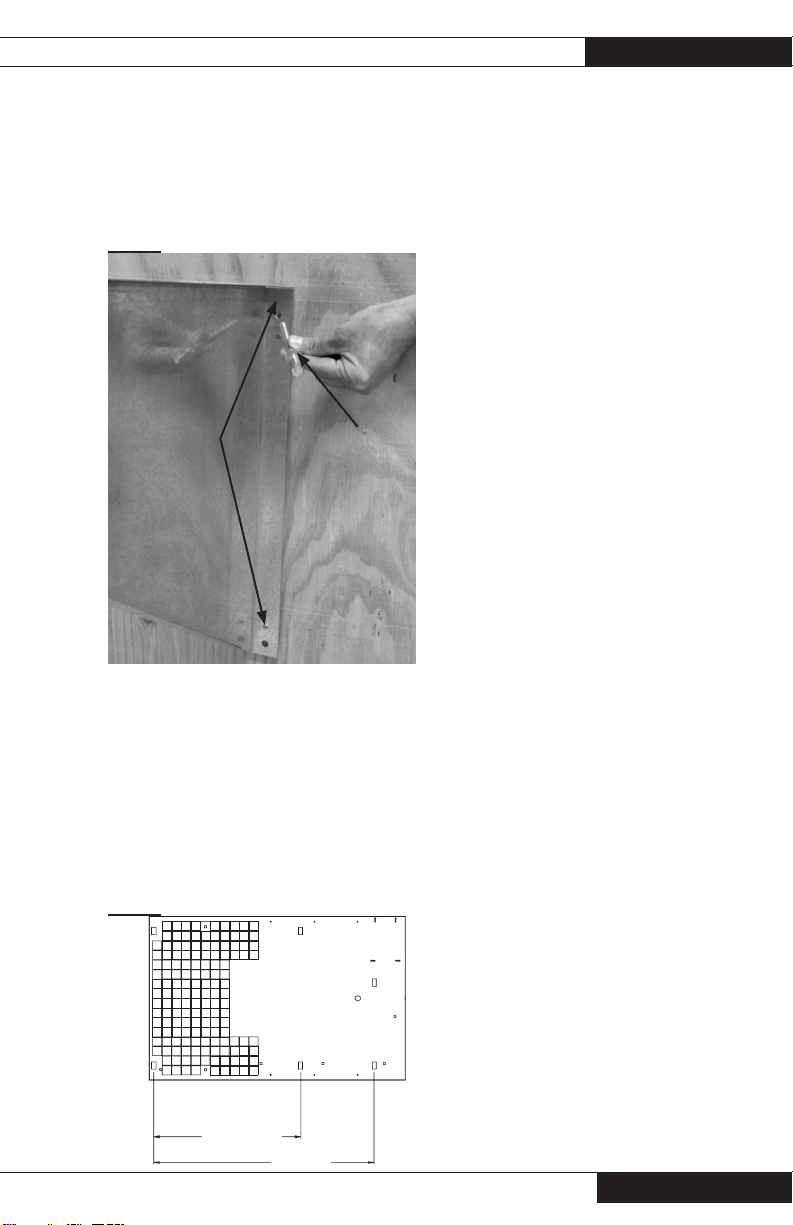

2. Asegúrese de que los soportes estén nivelados y a plomo. Estabilice con clavos en los agujeros
inferiores.Vealag.13.Taladreagujerospilotoenlosagujerosdesoporteprincipal,tantosuperi-
orescomoinferiores.Asegurelossoportesalaedicacióncontornillosdecompresiónde3/8x4”
yarandelas.Aprietelostornillos.Veriqueconunnivel.Vealag.14.
FIG. 14
3. Levante el calentador sobre el conjunto del soporte y deslice la unidad del conducto a través de la
abertura de la pared.
4.Posicioneelcalentadordemodoqueelconductoestéalrasconlaparedinteriordelaedicaciónylos
agujeros en la base se alineen con los agujeros en los soportes.
5. Inserte los espaciadores entre las aberturas de la base del calentador y los agujeros en los soportes.
Los agujeros de la base que va a utilizar variarán dependiendo de la distancia entre centros de los
montantesdeledicio.Fijeelcalentadorenlossoportesusandopernosde13/4”,arandelasycon-
tratuercas.Vealasg.15y16.
FIG. 15
BURNER END
MOT
OR END
BLOWER OUTLET SIDE OF HEATER
16" ON CENTER
24" ON CENTER
AGUJEROS
DE SOPORTE
PRINCIPAL
TORNILLO
DE COMPRE-
SIÓN CON
ARANDELA
EXTREMO
DEL MOTOR
BASE DEL
CALENTADOR
LADO DE LA SALIDA DEL
VENTILADOR (DIRIGIDO
HACIA LA EDIFICACIÓN)
16 in. (40.6cm)
24 in. (61cm)
EXTREMO DEL
QUEMADOR

Juego de instalación en exteriores
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
www.lbwhite.com
Juego de instalación en exteriores • Modelos AD250 y AW250 No. de pieza 24097
8
FIG. 16
3/8 NUT
3/8 WASHER
SPACER
BOL
T 3/8 X 1 3/4
6. Asegúrese de que los espacios del calentador sean iguales a los de la Fig. 17.
FIG. 17
6 IN. MINIMUM
WALL
TRIM PIECES
DUCT
24 IN. MINIMUM
GROUND
7. Rellene el hueco alrededor del conducto con aislante no combustible.
8.Sellelosbordesdelagujerodelconductoenelinterioryexteriordelaedicación.Utiliceselladorim-
permeable. Si lo desea, instale molduras. Doble las molduras del conducto alrededor de la unidad del
conducto en ambos lados de la pared. Sujete con tornillos para hoja de metal de 3/4”. Vea el dibujo
esquemático en la siguiente página.
PERNO DE 3/8 X 1 3/4
ESPACIADOR
ARANDELA DE 3/8
TUERCA DE 3/8
6 in. (15.2cm) MÍNIMO
MOLDURAS
PARED
CONDUCTO
24 in. (61cm) MÍNIMO
SUELO
