L-TEC IONSTAR 14882 User manual

Bedienungsanleitung
User Manual
Notice d’utilisation
Bestell
-
Nr. 14882
L
-
Tec_IONSTAR Bedienungsanleitung_User Manual
0
8
.2019
_V02

Seite 2 von 30

Seite 3 von 30
Inhaltsverzeichnis (Deutsch) .......................................................................... 3 - 12
1. Lieferumfang ......................................................................................................................................... 5
2. Benutzerhinweise .................................................................................................................................. 5
3. Sicherheit ............................................................................................................................................... 6
4. Bestimmungsgemäße Verwendung ...................................................................................................... 7
5. Gerätebeschreibung .............................................................................................................................. 8
6. Inbetriebnahme ..................................................................................................................................... 9
7. Anwendung ........................................................................................................................................... 9
8. Reinigung ............................................................................................................................................. 10
9. Fehlerbehebung .................................................................................................................................. 10
10. Technische Daten ................................................................................................................................ 11
11. Entsorgung .......................................................................................................................................... 11
12. Wartungsnachweis .............................................................................................................................. 12
Index (English) ............................................................................................. 13 - 21
1. Scope of delivery ................................................................................................................................ 14
2. Indications for use .............................................................................................................................. 14
3. Safety .................................................................................................................................................. 15
4. Notes on proper use ........................................................................................................................... 16
5. Description of the appliance .............................................................................................................. 17
6. Getting started ................................................................................................................................... 18
7. Scope of application ........................................................................................................................... 18
8. Cleaning .............................................................................................................................................. 19
9. Troubleshooting ................................................................................................................................. 19
10. Technical Details ................................................................................................................................ 20
11. Proper disposal ................................................................................................................................... 20
12. Maintenance verification ................................................................................................................... 21
Table des matières (français) ........................................................................ 22 - 30
1. Contenu de la livraison ........................................................................................................................ 23
2. Consignes destinées aux utilisateurs ................................................................................................... 23
3. Sécurité ................................................................................................................................................ 24
4. Utilisation conforme ............................................................................................................................ 25
5. Description de l’appareil ..................................................................................................................... 26
6. Mise en service .................................................................................................................................... 27
7. Utilisation ............................................................................................................................................ 27
8. Nettoyage ............................................................................................................................................ 28
9. Dépannage .......................................................................................................................................... 28
10. Caractéristiques techniques ................................................................................................................ 29
11. Gestion des déchets ............................................................................................................................ 29
12. Justificatifs d’entretien ........................................................................................................................ 30

Seite 4 von 30

Seite 5 von 30
1. Lieferumfang
 IONSTAR
 IONSTAR Bedienungsanleitung
2. Benutzerhinweise
Diese Bedienungsanleitung ist vor der Inbetriebnahme des IONSTAR vollständig
zu lesen.
Sie ist ein Bestandteil des IONSTAR und für den späteren Gebrauch oder
Nachbesitzer aufzubewahren. Die Sicherheitshinweise müssen unbedingt
beachtet und eingehalten werden.
Der IONSTAR ist ein Ionisationsgerät mit Luftunterstützung.
Das Ionisationsgerät ist bei bestimmungsgemäßer Verwendung betriebssicher.
Folgende Signalwörter werden verwendet:
Sollte das Typenschild entfernt werden, erlischt jegliche Garantie
HINWEIS: Wichtige Hinweise und
nützliche Zusatzinformationen
VORSICHT!
Bei Nichtbeachtung
 mögliche leichte
Körperverletzung als Folge
ACHTUNG!
Bei Nichtbeachtung
 mögliche leichte Sachschäden
als Folge, die zur Beschädigung
des Ionisationsgerätes führen
können

Seite 6 von 30
3. Sicherheit
Alle Tätigkeiten dürfen ausschließlich von Personen ausgeführt werden, die vom
Verantwortlichen / Betreiber autorisiert sind.
Die Anwender müssen
 mit dem Umgang mit Druckluftgeräten vertraut sein
 die Bedienungsanleitung gelesen und verstanden haben
Das Ionisationsgerät IONSTAR enthält keine vom Betreiber selbst zu
reparierenden Teile. Eigenmächtige Veränderungen am Ionisationsgerät sind aus
Sicherheitsgründen verboten.
Bei Beschädigungen am Ionisationsgerät besteht die Gefahr von elektrischen
Schlägen.
Das Ionisationsgerät ist bei sichtbaren Beschädigungen sofort außer Betrieb zu
nehmen.
Das Ionisationsgerät erzeugt Hochspannung. Wenn Flüssigkeiten in das
Ionisationsgerät eindringen, kann ein Kurzschluss verursacht werden.
 Das Ionisationsgerät niemals mit nassen Händen betreiben
 Mit Flüssigkeiten benetztes Ionisationsgerät entsprechend reinigen und
trocknen lassen
Durch Feuchtigkeit und Nässe kann es zu Funkenüberschlag kommen. Dadurch ist
eine Beschädigung und Kurzschluss im Ionisationsgerät möglich
 Das Ionisationsgerät ist vor Feuchtigkeit und Nässe zu schützen
Durch Kurzschlussströme oder -Funken (Nässe, Verschmutzung) kann eine
vorhandene explosionsfähige Atmosphäre gezündet werden
 Das Ionisationsgerät ist vor Feuchtigkeit und Nässe zu schützen
 Gerät regelmäßig auf Verschmutzung überprüfen
 Bei Funkenüberschlag Betrieb sofort einstellen
VORSICHT!
ACHTUNG!
VORSICHT!

Seite 7 von 30
4. Bestimmungsgemäße Verwendung
Das Ionisationsgerät wird zur Beseitigung elektrostatischer Aufladung auf zu
lackierenden Flächen eingesetzt.
Die in dieser Bedienungsanleitung vorgeschriebenen Betriebsbedingungen
müssen eingehalten werden.
Verwendung des Gerätes in explosionsgefährdeten Bereichen.
Das Gerät ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2
vorgesehen. Es ist entsprechend Richtlinie 2014/34/EU gekennzeichnet.

Seite 8 von 30

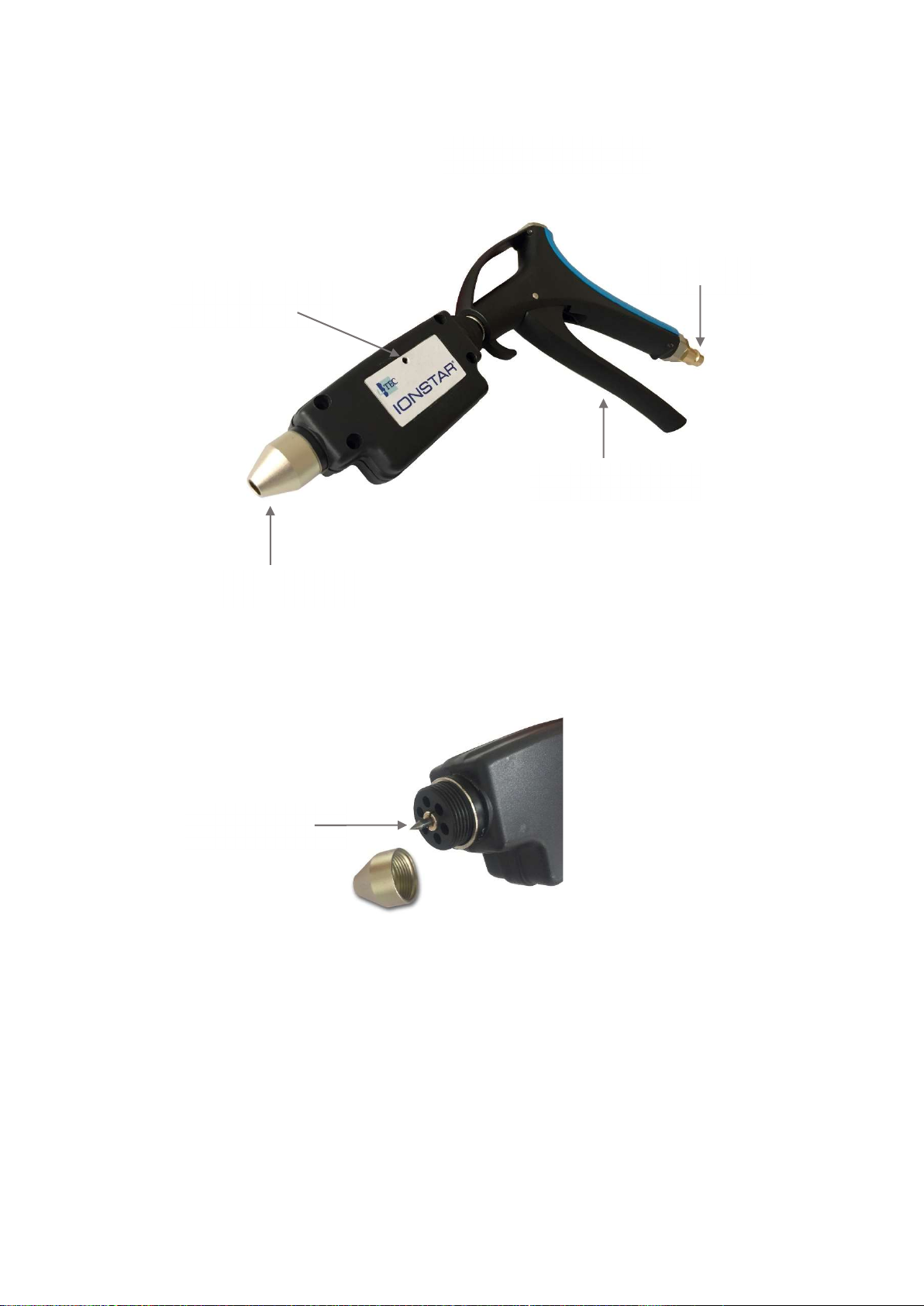

5. Gerätebeschreibung
Luftanschluss
Ionisierdüse
Betriebs LED
- grün -
Betätigungshebel
Emitter
Ionisierstift

Seite 9 von 30
6. Inbetriebnahme
IONSTAR an die Druckluftversorgung anschließen
Die Erdung erfolgt über den Druckluftschlauch
 Der Druckluftschlauch muss elektrisch leitfähig sein
 Prüfen Sie den Eingangsdruck und stellen Sie sicher, dass der
Eingangsdruck zum Gerät zwischen min. 3 und max. 5 bar liegt
Das Ionisationsgerät ist betriebsbereit
7. Anwendung
Das Ionisationsgerät auf das zu reinigende Teil richten und den Betätigungshebel
betätigen (Hebel komplett durchdrücken).
 Abstand 10 – 40 cm
 während des Betriebes leuchtet die grüne LED
- LED aus = Ionisationsvorgang findet nicht statt
- LED blinkt sporadisch = Ionisationsvorgang nur zum Teil
gewährleistet. Prüfen Sie den Eingangsdruck; im erforderlichen
Bereich bleiben (min. 3 – max. 5 bar)
- LED leuchtet konstant grün = Ionisationsvorgang gewährleistet
Das ist der normale Betriebszustand.
 IONSTAR dient bei bestimmungsgemäßer Verwendung auch der
Einhaltung der Technischen Regel TRGS 727 Stand 8/2016, „Vermeidung
von Zündgefahren infolge statischer Aufladungen“
Hilfreiche Lackiertipps
 Verwenden Sie Ihren IONSTAR auf die gleiche Weise, mit dem gleichen
Druck und demselben Abstand wie Ihre Lackierpistole.
 Verwenden Sie ein Staubbindetuch, setzen Sie dieses VOR dem Ionisieren
und NICHT gleichzeitig ein.
 Ionisieren Sie gründlich. Vergessen Sie dabei nicht die Türrahmen, Sicken
etc.
 Lackieren Sie sofort nach dem Ionisieren.
 Optimale Ergebnisse erreichen Sie, wenn Sie zwischen dem Aufbringen der
einzelnen Schichten ionisieren.
 Berühren Sie das Fahrzeug nach dem Ionisieren nicht. Sollten Sie es
dennoch tun, dann ist es UNERLÄSSLICH, erneut gründlich zu ionisieren.
 Lassen Sie sich bei dem Vorgang Zeit, denn dann erreichen Sie optimale
Ergebnisse.

Seite 10 von 30
8. Wartung
Die Ionisationsspitze (Emitter) muss mindestens alle 14 Tage mit einem
trockenen fusselfreien Tuch gereinigt werden
Verletzungsgefahr, die Ionisationsspitze ist spitz und scharf!
Beim Reinigen ist die Pistole von der Druckluftversorgung zu trennen
9. Fehlerbehebung
Fehler Ursache Maßnahme
Keine Ionisation Das Ionisationsgerät ist
verschmutzt
Ionisationsgerät reinigen
LED blinkt sporadisch Zu niedriger Eingangsdruck Prüfung des Eingangsdrucks
innerhalb des erforderli-
chen Bereichs (min. 3 –
max. 5 bar)
Betätigungshebel komplett
durchdrücken bei der
Verwendung des Geräts
Funkenüberschlag Das Ionisationsgerät ist mit
leitfähiger Verschmutzung
behaftet
Ionisationsgerät reinigen
Die Ionisationsspitze
befindet sich zu nahe an
einem elektrisch leitfähigen
Material
Abstand zum elektrisch
leitfähigen Material
vergrößern
Das Ionisationsgerät ist
beschädigt
Ionisationsgerät sofort
außer Betrieb nehmen
VORSICHT!
HINWEIS: Falls mit oben genannten Maßnahmen die Störung nicht beseitigt werden
kann, setzen Sie sich mit uns in Verbindung:
Herrmann Lack-Technik GmbH Internet: www.lack-technik.de
Bahnhofstr. 32 Email: [e-mail]
D-93483 Pösing Tel.: [phone]
Deutschland [phone]

Seite 11 von 30
10. Technische Daten und Kennzeichnung
Zulässiger Betriebsdruck: 5 bar / 0,5 MPa / 72 Psi
Der empfohlene Betriebsdruck beträgt 4 Bar.
Temperaturbereich: 15° - 50° C / 5° - 122° F / 258° - 323° K
Abmessungen:
Höhe: ≈ 160 mm
Breite: ≈ 210 mm
Tiefe: ≈ 25 mm
Kennzeichnung:
11. Entsorgung
Geräte mit elektrischen Komponenten gehören nicht in den Hausmüll. Sie
müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Bei der Entsorgung müssen die nationalen und regionalen Abfall- bestimmungen
befolgt werden.
Besteht keine Möglichkeit einer ordnungsgemäßen Entsorgung des
Ionisationsgerätes, kann der IONSTAR an die Fa. Herrmann Lack-Technik GmbH
eingesendet werden.
Herrmann Lack-Technik GmbH Internet: www.lack-technik.de
Bahnhofstr. 32 Email: [e-mail]
D-93483 Pösing Tel.: [phone]
Germany

Seite 12 von 30
Wartungsnachweis
Die Wirksamkeit des IONSTAR ist regelmäßig, mindestens 1 x pro Jahr, zu prüfen
Nachweis der jährlichen Inspektion
Firma Name des Prüfers Datum und Unterschrift
Durchgeführte Reparaturen:
Name und Anschrift des Betreibers
__________________________________
__________________________________
__________________________________
__________________________________
Gerätenummer
__________________________________
Datum der Inbetriebnahme
__________________________________

Seite 13 von 30
Index (English) ............................................................................................. 13 - 21
1. Scope of delivery .......................................................................................... 14
2. Indications for use ........................................................................................ 14
3. Safety ........................................................................................................... 15
4. Notes on proper use ..................................................................................... 16
5. Description of the appliance ......................................................................... 17
6. Getting started ............................................................................................. 18
7. Scope of application ..................................................................................... 18
8. Cleaning ........................................................................................................ 19
9. Troubleshooting ........................................................................................... 19
10. Technical Details ........................................................................................... 20
11. Proper disposal ............................................................................................. 20
12. Maintenance verification .............................................................................. 21

Seite 14 von 30
1. Scope of delivery
 IONSTAR
 IONSTAR User Manual
2. Indications for use
These operating instructions must be read in full before the first-time operation
of the IONSTAR.
This user’s manual and its instructions form part of the IONSTAR and should be
kept for later or subsequent use. The safety instructions must be observed and
adhered to implicitly.
The IONSTAR is a compressed air assisted ionization device.
The ionization device is safe to operate if used in accordance with its intended
use. See the subsequent chapter “Notes on proper use” for further information.
The following pictograms and signal words are used in the documentation
Removing the nameplate renders any guarantee invalid
Please note: Important directions and
useful additional information
CAUTION!
Failure to comply may result in…..
 Light personal injury
WARNING!
Failure to comply may result in…..
 light material damage that could
lead to malfunction and damage
of the ionisation unit

Seite 15 von 30
3. Safety
All and any tasks undertaken, may only be carried out by persons who are
authorized by the responsible person / operator.
The user must…
 be familiar with the handling of compressed air equipment
 have read and understood the opera ting instructions
The IONSTAR ionization device contains no parts which may be repaired by the
operator. Unauthorized changes to the device are prohibited for safety reasons.
Damage to the IONSTAR may result in electric shock.
The ionisation device must be taken out of operation immediately in case of
visible damage.
The ionization device generates high voltage. If liquids enter the IONSTAR a short
circuit may be caused.
 Never operate the ionizer with wet hands
 If the device has been wetted with liquids, it must be cleaned and allowed
to dry accordingly
Moisture and dampness can cause spark discharge (arc-over) making it possible
to cause damage and short-circuit within ionization device.
 The IONSTAR must be protected from moisture and damp
Short-circuit currents and short-circuit sparking, resulting from moisture, damp
or dirt, can cause an already present explosive atmosphere to ignite
 The IONSTAR must be protected from moisture and damp
 Check the device regularly for dirt and contamination
 If arcing (flashover) occurs, take the device out of operation immediately
CAUTION!
WARNING!
CAUTION!

Seite 16 von 30
4. Notes on proper use
The ionizer is used to eliminate electrostatic charge on surfaces to be painted.
The operating conditions specified in this manual must be observed.
Use of the device in potentially explosive atmospheres
The device is intended for use in Zone 2 hazardous areas and is marked in
accordance with EC Directive 2014/34/EU

Seite 17 von 30

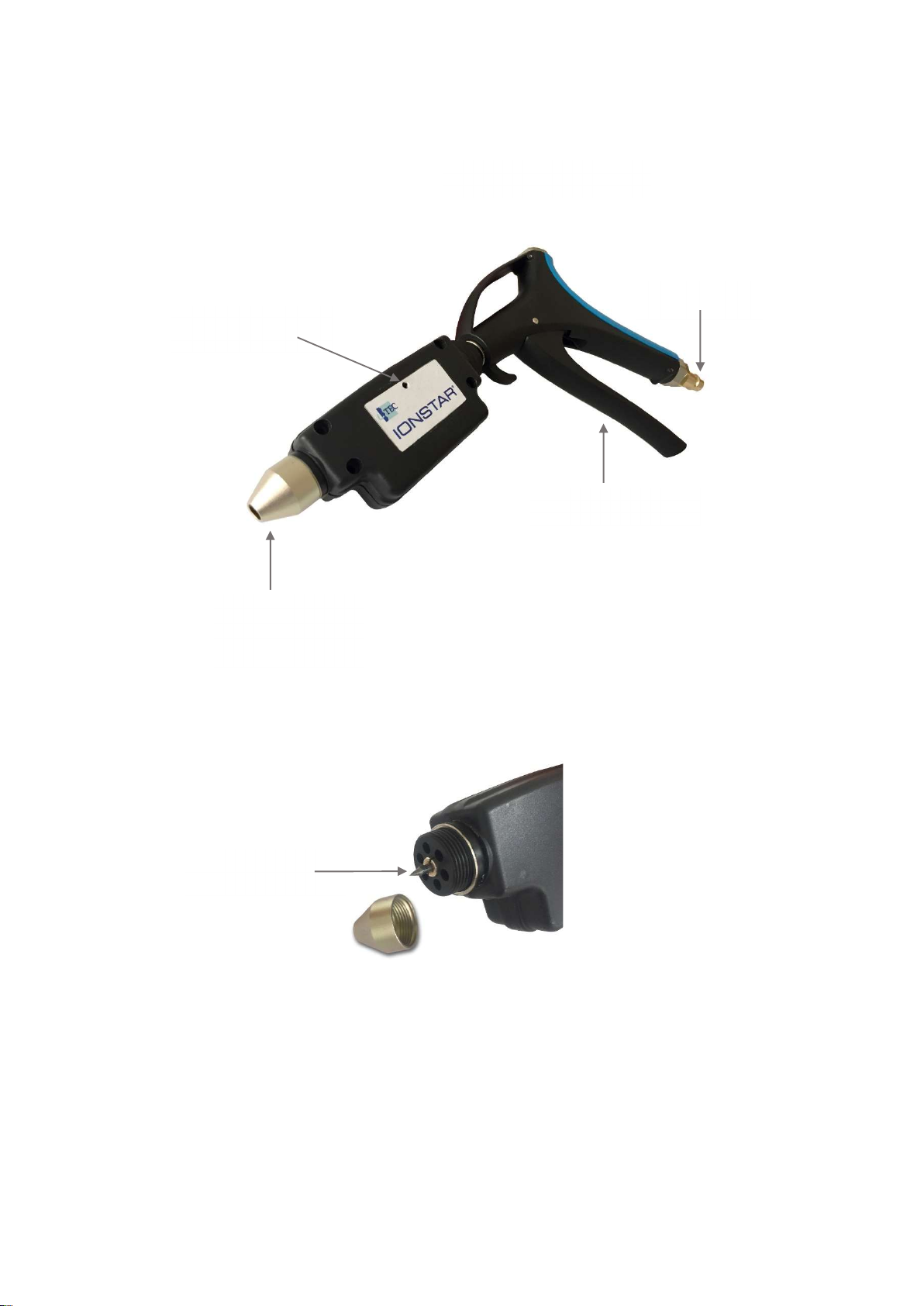

5. Description of the appliance
Air Coupling
Ionizer nozzle
Operating LED
- green -
Operating lever
Emitter
Ionizing needle

Seite 18 von 30
6. Getting started
Connect the IONSTAR to the compressed air supply.
The device is grounded is via the compressed air hose
 An electrically conductive compressed air hose must be used with the
IONSTAR
 Ensure that the incoming air pressure to the pistol is within minimum 3 to
maximum 5 bar
The ionization device is ready for operation
7. Scope of application
Point the ionizer at the part to be cleaned and press the operating lever.
• Distance 10 - 40 cm
• During operation, the green LED lights up
- LED off = no ionisation
- LED blinks off and on = only partial ionisation. Check that incoming
pressure is within required range of minimum 3 to maximum 5 bar
- LED on = ionisation in progress; normal operation
• When used as intended, the IONSTAR device also complies with the technical
regulation TRGS 727, version 8/2016, “avoidance of ignition hazards due to static
charges”
Helpful paint-spraying tips
 Use your IONSTAR in the same way, with the same pressure and at the
same distance as you would use your spray gun.
 Use a dust cloth; apply this BEFORE ionizing with your IONSTAR, NOT at the
same time.
 Ionize thoroughly. Do not forget parts like door frames, flanges and beads
etc.
 Coat immediately after ionizing.
 For best results, ionize between the application of each layer.
 Do not touch the vehicle after ionizing with your IONSTAR. If you do
however, it is ESSENTIAL to re-ionize thoroughly.
 Allow yourself time to complete the described process, this way you can
ensure achieving optimum results.

Seite 19 von 30
8. Cleaning
The ionizing needle (emitter) must be cleaned at least every 14 days using a dry
lint free cloth
Risk of personal injury. The ionizing needle is pointed and sharp!
When cleaning the IONSTAR, the device must be disconnected from the
compressed air supply
9. Troubleshooting
problem cause action necessary
No ionization The ionization device is
soiled
Clean the IONSTAR
thoroughly
LED blinks off and on Incoming air pressure is too
low
Check the incoming air
pressure is within required
range on minimum 3 to
maximum 5 bar
Make sure to press the
lever completely
spark discharge (arc-over) The ionization device is
soiled with conductive
particles, materials or fluids
Clean the IONSTAR
thoroughly
The ionizing needle
(emitter) is too close to a
conductive material
Increase the distance of the
IONSTAR to the electrically
conductive material which
is causing the problem
The ionization device is
damaged
Take the device out of
service immediately
Caution!
Please note: In case a fault or malfunction occurs, which cannot be rectified using
the measures described above, please contact us at:
Herrmann Lack-Technik GmbH Internet: www.lack-technik.de
Bahnhofstr. 32 Email: [e-mail]
D-93483 Pösing Tel.: [phone]
Gemany [phone]

Seite 20 von 30
10. Technical Details and Identification marking (nameplate)
Permissible operating pressure: 5 bar / 0,5 MPa / 72 Psi
The recommended opperating pressure is 4 Bar
Temperature range: 15° - 50° C / 5° - 122° F / 258° - 323° K
Dimensions:
Height: ≈ 160 mm
Width: ≈ 210 mm
Depth: ≈ 25 mm
Identification marking (nameplate)
11. Proper disposal
Appliances with electrical components do not belong in the household waste.
Electrical appliances must be collected separately and introduced into an
environmentally sound recycling system.
Disposal must comply with national and local waste regulations.
If there is no possibility of a proper disposal of the ionization device, the IONSTAR
can be sent to the company Herrmann Lack-Technik GmbH at the address below.
Herrmann Lack-Technik GmbH Internet: www.lack-technik.de
Bahnhofstr. 32 Email: [e-mail]
D-93483 Pösing Tel.: [phone]
Germany
