Lacor 69133 Specification sheet

1
INSTRUCCIONES DE USO Y MANTENIMIENTO
CONSEILS D'UTILISATION ET D'ENTRETIEN
GEBRAUCHS UND INSTANDHALTUNGSANLEITUNG
INSTRUCTIONS FOR USE AND MAINTENANCE
ISTRUZIONI PER L'USO E LA MANUTENZIONE
INSTRUÇÕES DE USO E MANUTENÇÃO
GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN

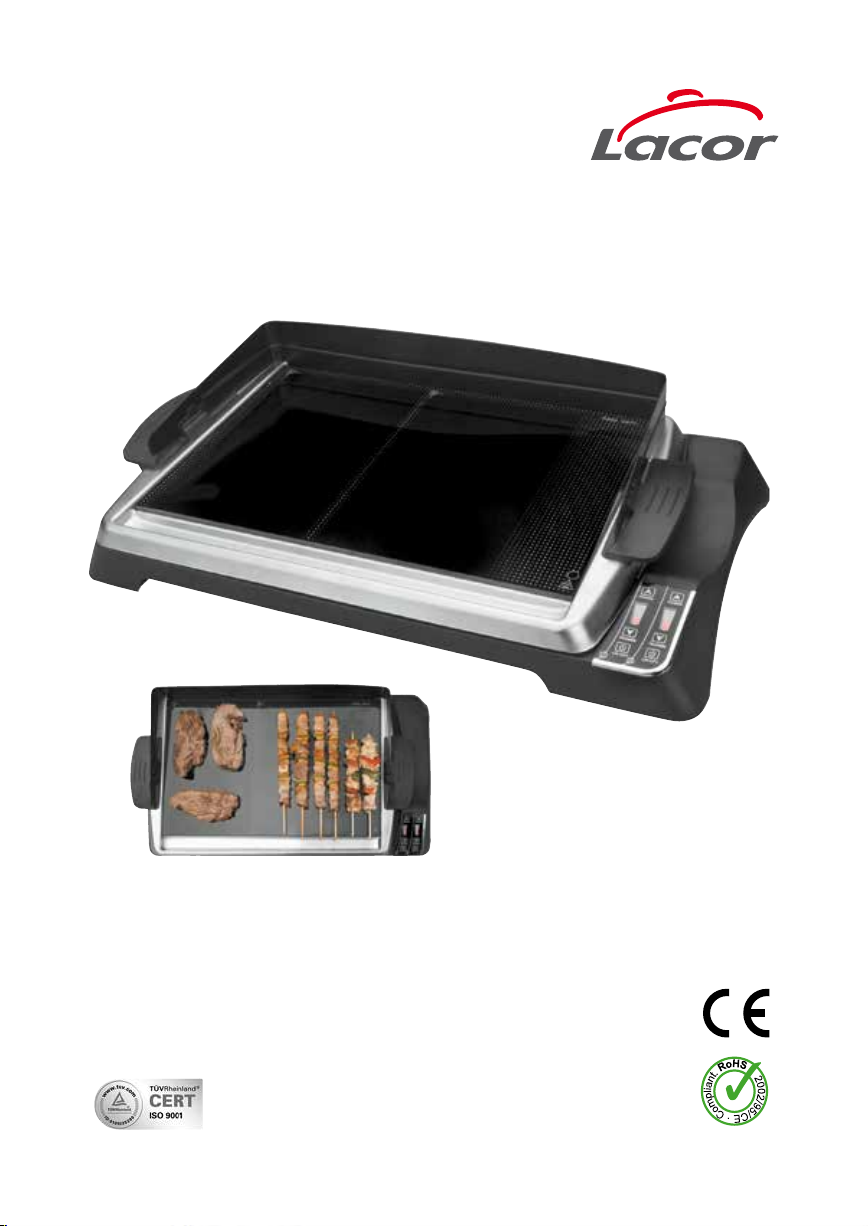

Placa grill eléctrica TEPPANYAKI
Grill electrique
Elektro-grill
Electric grill
Piastra grill elettrica
Grehar eléctrico
Elektrische grillplaat

2
ÍNDICE PÁG
Importantes Medidas de Seguridad 3
Principales Especificaciones Técnicas 4
Información Relevante 4
Instalación 5
Aviso 5
Descripción de las partes 6
Funcionamiento 6
Mantenimiento y Limpieza 7
INDEX
Consignes de Securité Importantes 8
Specifications Techniques principales 9
Information Utile 9
Installation 10
Avertissement 10
Description des parties 11
Operation 11
Maintenance et Nettoyage 12
INDEX
Wichtige Sicherheitsvorkehrungen 13
Wichgste Technische daten 14
Wichtige Information 14
Aufbau 15
Hinweis 15
Beschreibung der maschinenteile 16
Betrieb 16
Wartung und Reinigung 17
INDEX
Important Safety measures 18
Specification 19
Worthy Information 19
Installation 20
Notice 20
Parts list 21
Operation 21
Maintenance and Cleaning 22
INDICE PÁG
Importanti misure di sicurezza 23
Principali Especificazioni Tecniche 24
Informazioni Rilevanti 24
Instalalazione 25
Avviso 25
Descrizione delle parti 26
Funzionamento 26
Mantutenzione y Pulizia 27
ÍNDICE
Importantes medidas de segurança 28
Pincipais caracteristicas tecnicas 29
Informaçao relevante 29
Instalaçao e desembalangem 30
Advertència 30
Descriçao dos componentes 31
Funcionamento 31
Mantutençao & Limpeza 32
INHOUDSOPGAVE
Belangrijke veitigheidsvoorschriften 33
Voornaamsten techische gegevens 34
Belangrijke informatie 34
Installatie uitpakken 35
Waarschuwing 35
Beschrijuing van de onder delent 36
Werking 36
Orderhoud & Reiniging 37

3
GUARDE ESTAS INSTRUCCIONES
Este manual contiene información de seguridad relevante para el mantenimiento, uso y manejo
de este producto. Cualquier omisión al seguir estas instrucciones puede resultar en un daño
serio. Si no entiende el contenido de este manual, comuníqueselo a su supervisor. No ponga en
funcionamiento este equipo hasta que no haya leído y entendido el contenido de este
manual.
Cuando utilice cualquier tipo de electrodoméstico deberá seguir siempre unas precauciones
básicas de seguridad, incluyendo lo siguiente:
1.- Para evitar posibles descargas eléctricas, no sumerja el cable, el enchufe, ni el aparato en
agua ni en ningún otro líquido. No introduzca destornilladores ni elementos metálicos en el
interior del aparato.
2.- NO use el artículo eléctrico si el lugar de trabajo está húmedo o mojado o si debe trabajar
sobre la lluvia. Si usa un aparato electrónico con las manos mojadas o parado en el agua,
puede sufrir una descarga eléctrica.
3.- Si el cable de suministro está dañado, este deberá ser sustituido por el fabricante, su servicio
técnico u otra persona autorizada por el fabricante. En caso de manipulación del mismo por
personal no autorizado, la garantía dejará de tener validez con efecto inmediato.
4.- No deje que el cable cuelgue de la mesa o la encimera, ni que entre en contacto con
superficies calientes.
5.- No utilice el electrodoméstico si está dañado.
6.- Apague el electrodoméstico antes de cambiar los accesorios o las piezas auxiliares que se
mueven durante el uso.
7.- Para desconectar el electrodoméstico, espere a que se detenga el motor y luego quite el
enchufe de la toma eléctrica.
8.- No lo deje funcionando sin vigilancia. Asegúrese de que el motor se detiene completamente
antes de desmontarlo. Desenchúfelo después de cada uso.
9.- Evite el contacto con las partes en movimiento. Extreme la atención durante la limpieza.
10.- No permitan que los niños utilicen este electrodoméstico. No pierda de vista ningún
electrodoméstico cuando se utilicen cerca de ellos.
11.- Este aparato no está pensado para personas (incluyendo niños) inexpertas, sin conocimientos
o con minusvalías físicas, sensoriales o mentales, a no ser que lo utilicen instrucciones
sobre su uso. Se debe vigilar a los niños para evitar que jueguen con el aparato.
12.- Utilice este electrodoméstico sólo para el uso para el que ha sido concebido tal y como se
describe en este manual. No utilice elementos accesorios sin la recomendación del fabricante.
13.- DESHACERSE DEL ELECTRODOMÉSTICO: No se deshaga de este producto como basura
municipal no clasificada. Debido al uso de elementos eléctricos y electrónicos es necesaria
la recogida selectiva del mismo, tal y como ordena el RD 208/2005 de recogida selectiva de
productos eléctricos.
IMPORTANTES MEDIDAS DE SEGURIDAD

4
Información sobre la garantía
Este manual aporta las instrucciones de instalación, funcionamiento y seguridad del grill.
Le recomendamos que lea todas las instrucciones de seguridad, funcionamiento e instalación
antes de su instalación y puesta en marcha.
El grill es un producto basado en una extensa investigación y testado de forma práctica. Los
materiales utilizados han sido seleccionados para alcanzar la mayor duración, un aspecto
atractivo y un óptimo rendimiento.
Cada unidad se inspecciona detalladamente antes de su envío.
IMPORTANTE! Conserve estas instrucciones para su futura referencia.
Si la unidad cambia de propietario, asegúrese de que este manual acompaña al equipo.
1.-Conecte el grill en una toma de corriente eléctrica con el voltaje, tamaño y configuración de
conexión adecuados. Si no encajan el enchufe y el receptáculo, póngase en contacto con un
electricista profesional para determinar el voltaje y tamaño adecuado para instalar la toma de
corriente eléctrica adecuada.
2.- Para evitar cualquier lesión, apague el interruptor eléctrico, desenchufe la unidad de la
fuente de alimentación eléctrica y deje que se enfríe antes de realizar cualquier tarea de
mantenimiento.
3.- Para un funcionamiento adecuado y seguro, la unidad debe estar colocada a una distancia
razonable de las paredes y materiales inflamables.
4.- Deje un espacio libre de al menos 30 cm por los laterales para propiciar un funcionamiento
correcto y seguro.
5.- Para evitar lesiones o daños no tire del cable eléctrico de la unidad.
PRINCIPALES ESPECIFICACIONES TÉCNICAS
MODELO : 69133
VOLTAJE: 220-240V/50Hz
POTENCIA : 1.280 W.
TEMPERATURA MÁX. : 300ºC
DIMENSIONES PARRILLA: 43x27 cms
MEDIDAS: 60x34x8 cms
PESO: 5,50 Kgr.
INFORMACIÓN RELEVANTE
ADVERTENCIA
!

5
1.- Coloque la unidad en una base a la altura adecuada, en una zona conveniente para su uso.
Se debe evaluar en su ubicación que la unidad o su contenido no se caigan accidentalmente
y sea lo suficientemente fuerte como para soportar el peso de la unidad.
2.- No coloque nada encima del grill; podría dañarlo o causar posibles lesiones personales.
3.- Cuando instale la unidad para su funcionamiento, asegúrese de que no está conectada a la
red. De lo contrario se pueden causar lesiones personales.
4.- La unidad no es impermeable. Para un funcionamiento seguro y adecuado coloque la
unidad en el interior donde la temperatura ambiente sea de al menos 21ºC (70ºF) y como
máximo 29ºC (85ºF).
5.- No coloque el grill en un área expuesta a temperaturas excesivas o a grasas de
planchas, freidoras, etc. Una temperatura excesiva puede causar daños en la unidad.
6.- No coloque el grill en un área sin ventilación por la parte delantera y trasera de la unidad.
7.- Algunas superficies exteriores de la unidad se calentarán. Tenga cuidado cuando toque
estas zonas para evitar lesiones.
PRECAUCIONES
!
INSTALACIÓN
AVISO
DESEMBALAJE
1.- Abra la caja grande. Retire todo el material de embalaje y la cubierta protectora de la unidad
y sus piezas. No se deshaga del envoltorio hasta comprobar que el funcionamiento es
correcto.
1.- La potencia suministrada ha este elemento debera cumplir los requerimientos mostrados en
su etiqueta. Desperfectos e incluso fuego pueden originarse por un suministro incorrecto.
2.- Apage todos los interruptores y desconecte el cable si se produce una situación de
emergencia.
3.- Mantenga las manos y otras partes del cuerpo, lejos de las partes calientes. De lo contrario
puede provocar daños físicos. En el caso de que la máquina este siendo usada de forma
abusiva, incluso fallos accidentales o intencionales, modificaciones por parte del usuario,
instalación incorrecta o bajo un uso contrario a las instrucciones de este manual, la garantía
dejara de tener efecto inmediatamente.
4.- La máquina no puede ser lavada sumergiendola en agua, no es resistente a la inmersión.
La inmersión de la máquina en agua puede provocar descargas eléctricas y dañara los
componentes mecánicos y eléctricos
5.- Apague la máquina si parece que esta trabajando de forma inusual.
6.- Contacte con el punto de venta si pierde el libro de instrucciones o precisa de un repuesto.
7.- Contacte con el punto de venta si surgen problemas no indicados en este manual.

6
DESCRIPCIÓN DE LAS PARTES
FUNCIONAMIENTO
1.- La máquina debe instalarse sobre una superficie de trabajo dotada de la suficiente
estabilidad y resistencia para soportar el peso de la máquina y del producto a cocinar.
2.- Antes del primer uso de la máquina y antes de enchufarla, limpie cuidadosamente todas las
partes que puedan entrar en contacto con los alimentos.
3.- Asegúrese que la toma de tensión coincide con las especificaciones de voltaje y frecuencia
de la máquina.
4.- Coloque la placa grill inferior sobre la superficie de trabajo, elimie la protección de cartón
que acompaña a esta placa. NUNCA COCINE SOBRE ESTA SUPERFICIE.
5.- Sitúe la placa grill superior en su posición, asegúrese de que se encuentra bien colocada,
pues de lo contrario el micro de seguridad no permitira el funcionamiento de esta.
6.- Sitúe el fondo protector.
7.- Pulse el interruptor de encendido situado en la parte posterior del grill.
8.- Puede elegir usar la zona de cocción I, la II o ambas simultáneamente, para ello pulse el
botón ON/OFF, una luz verde le indicará que esta contectada. Pulse los botones Increase o
Decrease para subir o bajar la temperatura del grill.
9.- Por motivos de seguridad si retira la placa grill superior, el calentamiento se detendrá, una
vez vuelva a colocar la placa en su posición, debera pulsar nuevamente el botón ON/OFF
para su puesta en marcha.
10.- Una vez la placa se encuentre caliente puede situar los alimentos para su cocción.
1.- Fondo protector
2.- Placa grill superior
3.- Interruptor encendido
4.- Zona cocción I
5.- Zona cocción II
6.- Botón Increase/Decrease
7.- Botón encendido ON/OFF
8.- Placa grill inferior
1
2
3
45
8
7
6
6
5
4
3
2
160ºC
180ºC
Power on indication
I- 640W II - 640W
210ºC
240ºC
270ºC
300ºC

7
1.- Siempre apague y desenchufe la máquina antes de la limpieza. Espere hasta que el interi-
or no este caliente.
2.- La placa grill superior puede ser lavada en lavavajillas.
3.- Para la limpieza de las asas y superficies de la placa grill inferior, emplee in paño húmedo.
4.- Nunca empleé productos químico o abrasivos. No emplee un cepillo u otro utensilio que
pudiera dañar las diferentes partes y superficies.
5.- Con un paño elimine todos los restos de grasas y alimentos que pudieran quedar adheridos
en la superficie del grill.
6.- Use un paño húmedo con detergente para la limpieza y despúes sequela. Asegúrese de
limpiar la máquina todos los días.
7.- ATENCIÓN; No coloque la máquina directamente en un contenedor con agua.
La máquina no es sumergible.
8.- En caso de rotura del cristal de la placa grill superior, apage la placa empleando el
interruptor que se encuentra en la parte posterior, pongase en contacto con nuestro servicio
técnico para solicitar un nuevo repuesto. Emplee tan solo repuestos originales.
LIMPIEZA / MANTENIMIENTO
11.- Esta placa ha sido diseñada para poder emplear cuchillos y tenedores metálicos durante la
cocción, motivo por el cual podrá cortar las carnes o pescados directamente sobre la placa
sin riesgo a que esta se ralle. NO GOLPEE LA SUPERFICIE DE CRISTAL.
12.- Una vez finalizado, apague la placa mendiante los botones ON/OFF y el interruptor
posterior. Espere hasta su enfriamiento antes de proceder a la limpieza.
ATENCIÓN; La parrilla se encuentra muy caliente, emplee guantes y toda su atención a fin de
evitar quemaduras u otros accidentes.

8
Lorsque vous utilisez un appareil électroménager, suivez toujours quelques consignes de sécurité
de base, dont les suivantes :
1.- Pour éviter d'éventuelles électrocutions ne plongez ni le câble ni la prise, ni l'appareil dans de
l'eau ou un autre liquide. N'introduisez ni tournevis ni autres éléments métalliques à l'intérieur
de l'appareil.
2.- NE PAS utiliser l’appareil électrique si le lieu de travail est humide ou mouillé, ou si vous
devez travailler sous la pluie. Si vous utilisez un appareil électrique avec les mains
mouillées ou en étant dans l’eau, vous pouvez recevoir une forte décharge électrique.
3.- Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, son service de
réparation agréé ou toute autre personne désignée par le fabricant. Si du personnel non
autorisé le manipule, la garantie sera déclarée nulle et non avenue.
4.- Ne laissez pas le câble dépasser de la table ou du plan de travail, et ne le placez pas en
contact avec des surfaces chaudes.
5.- N'utilisez pas l'appareil électroménager si celui-ci est endommagé.
6.- Éteignez l'appareil avant de changer les accessoires ou les pièces auxiliaires qui bougent
pendant l'utilisation.
7.- Pour débrancher l'appareil, attendez que le moteur s'arrête puis débranchez le câble de la
prise électrique.
8.- Ne le laissez pas fonctionner sans surveillance. Vérifiez que le moteur est bien totalement
arrêté avant de le démonter. Débranchez-le avant toute utilisation.
9.- Évitez tout contact avec les parties mobiles. Faites particulièrement attention pendant le
nettoyage.
10.- Ne laissez pas les enfants utiliser l'appareil. Ne perdez pas de vue l'appareil lorsque vous
l'utilisez à proximité d'enfants.
11.- Cet appareil n’est pas conçu pour des personnes (y compris les enfants) sans expérience ni
connaissances ou avec un handicap physique, sensoriel ou mental, sauf s’ils l’utilisent sous
la surveillance d’un superviseur responsable de leur sécurité ou si ce dernier leur fournit les
instructions nécessaires pour l’utiliser. Surveiller les enfants pour qu’ils ne jouent pas avec
l’appareil.
12.- Utilisez cet appareil électroménager uniquement pour ce pour quoi il a été conçu,
commeindiqué dans ce manuel. N'utilisez pas d'éléments ou d'accessoires non recommandés
par le fabricant.
13.- REJET DES APPAREILS ÉLECTROMÉNAGERS : Ne jetez pas ce produit avec les ordures
ménagères organiques non triées. En raison des éléments électriques et électroniques
utilisés, il est nécessaire de le jeter conformément au Décret Royal espagnol 208/2005 sur le
tri sélectif des déchets électriques.
CONSERVEZ CES INSTRUCTIONS
Ce manuel contient une importante information de sécurité concernant la maintenance, l'utilisation
et la manipulation de ce produit. Ne pas suivre les instructions contenues dans ce manuel peut
provoquer de sérieuses blessures. Si vous ne comprenez pas les contenus de ce manuel, veuillez
le soumettre à votre superviseur. Ne manipulez pas cet appareil, à moins d'avoir lu et compris le
contenu de ce manuel.
MESURES DE SÉCURITÉ IMPORTANTES

9
Information de garantie
Ce manuel informe sur l'installation, la sécurité et les instructions du la grill. Nous vous
recommandons de lire toutes les instructions concernant la sécurité, l'installation et la
manipulation avant de vous en servir.
Le grill est un produit dérivant de la recherche extensive et a été amplement testé. Les
matériaux utilisés ont été sélectionnés en vue d'une durabilité maximum, un aspect attractif et
des prestations optimales.
Chaque unité est intégralement inspectée et testée avant d'être expédiée.
1.- Branchez le grill sur une prise électrique adéquatement mis à la terre avec le voltage,
la taille et la configuration de prise corrects. Si la prise et le réceptacle ne coïncident
pas, contactez un électricien qualifié pour déterminer le voltage et la taille adéquats et
installer la prise électrique qui convient.
2.- Pour éviter toute blessure, tournez le contact sur OFF, débranchez l'appareil de la source
d'énergie et laissez refroidir avant de commencer tout entretien.
3.- Pour votre sécurité et une correcte manipulation, l'appareil doit être situé à une distance
raisonnable des murs et des matériaux combustibles.
4.- Laissez un minimum de 30 cm de distance sur les côtés pour permettre une manipulation
adéquate et de respecter la sécurité.
5.- Pour éviter des sérieuses blessures ou des dommages, ne tirez pas l'appareil par le câble
électrique.
IMPORTANT! Gardez ces instructions pour les consulter ultérieurement.
Si l'appareil change de propriétaire, assurez-vous que le manuel accompagne celui-ci.
SPÉCIFICATIONS TECHNIQUES PRINCIPALES
INFORMATION UTILE
AVERTISSEMENT
!
MODELE: 69133
TENSION: 220-240V/50Hz
PUISSANGE : 1.280 W.
TEMPÉRATURE MAX.: 300ºC
DIMENSIONS GRILL: 43x27 cms
MESURES: 60x34x8 cms
POIDS: 5,50 Kgr.

10
DÉBALLAGE
1.- Ouvrez la grande caisse. Ôtez tous les matériaux d'emballage et les protecteurs couvrant
l'appareil et les pièces. Ne jetez pas l'emballage tant que vous n'avez pas vérifié le
fonctionnement de l'appareil.
1.- La puissance d'alimentation pour cet appareil devra être conforme aux exigences indiquées
sur l'étiquette.
2.- Éteignez tous les interrupteurs et débranchez le câble en cas d'urgence.
3.- Conservez les mains et autres parties du corps à l'écart des parties chaudes. Vous pourriez
dans le cas contraire subir des blessures graves. Si la machine est utilisée de manière
abusive, même en cas d'erreurs accidentelles ou intentionnées, de modifications par
l'utilisateur, d'installation incorrecte ou d'une utilisation autre que celle indiquée dans ce
manuel, la garantie serait déclarée nulle et non avenueimmédiatement.
4.- Lorsque vous ne l'utilisez pas, éteignez tous les interrupteurs et débranchez la machine.
5.- Éteignez-la s'il vous semble qu'elle ne fonctionne pas comme d'habitude.
6.- Prenez contact avec le point de vente si vous perdez le livre d'instructions ou si vous avez
besoin d'une pièce de rechange.
7.- Prenez contact avec le point de vente en cas de problèmes non indiqués dans ce manuel.
PRÉCAUTIONS D'EMPLOI
!
1.- Situez l'appareil à la hauteur du plan de travail, dans une zone qui convient à cet effet.
L'emplacement devrait être plat pour éviter que l'appareil ou son contenu ne tombent
accidentellement, et assez fort pour supporter le poids de l'appareil.
2.- Ne posez rien sur le grill, car cela pourrait endommager celui-ci ou exposer le personnel
à un danger.
3.- Quand vous installerez l'appareil pour l'utiliser, assurez-vous qu'il soit éteint. Dans le cas
contraire, vous pourriez vous blesser.
4.- L'appareil n'est pas à l'épreuve des intempéries. Pour votre sécurité et une manipulation
correcte, placez-le à l'intérieur, où la température ambiante devrait être au minimum de 21ºC
et au maximum de 29ºC.
5.- Ne placez pas le grill dans une zone sujette à une excessive température ou à la
graisse des grills ou friteuses, etc. Une température excessive pourrait causer des
dommages à l'appareil.
6.- Ne placez pas le grill dans une zone qui réduirait l'entrée d'air autour de la partie
frontale et arrière de l'appareil.
7.- Quelques surfaces extérieures de l'appareil deviendront chaudes. Prenez vos précautions
quand vous toucherez ces parties pour éviter de vous brûler
INSTALLATION
AVERTISSEMENT

11
DESCRIPTION DES PARTIES
FONCTIONEMENT
1.- La machine doit être installée sur une surface de travail munie d'une stabilité suffisante et
assez résistance pour supporter le poids de la machine et du produit à cuisiner.
2.- Avant la première utilisation et avant de la brancher, nettoyez soigneusement toutes les
parties qui peuvent entrer en contact avec les aliments.
3.- Vérifiez que la prise électrique coïncide avec les spécifications de tension et de fréquence
de la machine.
4.- Placez la plaque grill inférieure sur la surface de travail, éliminez la protection en carton qui
accompagne cette plaque. NE CUISINEZ JAMAIS SUR CETTE SURFACE.
5.- Placez la plaque grill supérieure sur sa position et assurez-vous qu'elle soit correctement
installée, car dans le cas contraire, le micro de sécurité ne permettrait pas son
fonctionnement.
6.- Placez le fond protecteur.
7.- Appuyez sur l'interrupteur de mise en marche situé sur la partie postérieure du grill.
8.- Vous pouvez choisir d'utiliser la zone de cuisson I, la zone II ou les deux simultanément.
Pour cela, appuyez sur le bouton ON/OFF. Un témoin vert indiquera qu'elle est connectée.
Appuyez sur les boutons Increase ou Decrease pour monter ou baisser la température du
grill.
9.- Pour des raisons de sécurité, si la plaque grill supérieure est retirée, le chauffage
s'arrêtera. Une fois que la plaque est à nouveau placée sur sa position, il faudra à
nouveau appuyer sur le bouton ON/OFF pour sa mise en marche.
1.- Plaque grill inférieure
2.- Plaque grill supérieure
3.- Fond protecteur
4.- Interrupteur mise en marche
5.- Zone cuisson I
6.- Zone cuisson II
7.- Bouton mise en marche
ON/OFF
8.- Bouton Increase/Decrease
6
5
4
3
2
160ºC
180ºC
Power on indication
I- 640W II - 640W
210ºC
240ºC
270ºC
300ºC
1
2
3
45
8
7
6

12
1.- Éteignez et débranchez la machine avant le nettoyage. Attendez que l'intérieur ne soit plus
chaud.
2.- La plaque grill supérieure peut être lavée dans le lave-vaisselle.
3.- Pour le nettoyage des anses et des surfaces de la plaque grill inférieure, utilisez un chiffon
humide.
4.- N'utilisez jamais de produit chimique ou abrasif. N'utilisez pas de brosse ou autre ustensile
qui pourrait endommager les différentes parties et surfaces de la trancheuse
5.- Avec un chiffon, éliminez tous les restes de graisse et d'aliments qui pourraient rester
adhérés sur la surface de la grille.
6.- Utilisez un chiffon humide avec du détergent pour le nettoyer puis séchez la machine.
Nettoyez la machine tous les jours.
7.- ATTENTION ; Ne placez pas directement la machine dans un récipient avec de l'eau.
La machine ne peut pas être plongée dans l'eau.
8.- En cas de cassure du verre de la plaque grill supérieure, éteignez la plaque avec
l'interrupteur postérieur et contactez notre service technique pour solliciter un nouveau
rechange. N'utilisez que nos rechanges originaux.
NETTOYAGE / MAINTENANCE
10.- Lorsque la plaque est chaude, vous pouvez placer les aliments pour leur cuisson.
11.- Cette plaque a été conçue pour pouvoir employer des couteaux et des fourchettes
métalliques pendant la cuisson, c'est la raison pour laquelle vous pourrez couper des
viandes ou des poissons directement sur la plaque, sans risquer de la rayer. NE COGNEZ
PAS LA SURFACE EN VERRE.
12.- Après avoir terminé l'utilisation, éteignez la plaque avec le bouton ON/OFF et l'interrupteur
postérieur. Attendez que l'appareil refroidisse avant de le nettoyer.
ATTENTION : Le grill est très chaud. Utilisez une barre d'élévation, des gants et faites très
attention pour éviter des brûlures ou tout autre accident.

13
Beim Einsatz jeglicher Art von Elektrogeräten sollten Sie stets einige grundlegende
Vorsichtsmaßnahmen einschließlich folgender einhalten:
1.- Um elektrische Schläge zu vermeiden, dürfen weder Kabel und Stecker noch das Gerät in
Wasser oder eine andere Flüssigkeit eingetaucht werden. Stecken Sie keine Schraubendreher
oder andere metallische Elemente in das Geräteinnere.
2.- Benutzen Sie dieses Elektrogerät NICHT, wenn die Arbeitsfläche nass ist oder Sie im Regen
arbeiten müssen. Wenn Sie ein elektronisches Gerät mit nassen Händen oder bei viel
Wasser benutzen, kann es zu einem Stromschlag kommen
3.- Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller, dessen Kundendienst
oder eine andere vom Hersteller autorisierte Person ausgetauscht werden. Bei einer
Handhabung durch nicht autorisierte Personen erlischt die Garantie mit sofortiger Wirkung.
4.- Lassen Sie das Kabel nicht vom Tisch oder der Arbeitsfläche herabhängen und lassen Sie es
nicht mit heißen Flächen in Berührung kommen.
5.- Benutzen Sie das Elektrogerät nicht, falls es beschädigt ist.
6.- Schalten Sie das Elektrogerät ab, bevor Sie Zubehör oder Hilfsmittel, die während des
Gebrauchs in Bewegung sind, austauschen.
7.- Um das Elektrogerät vom Netz zu nehmen, warten Sie bis der Motor stillsteht und ziehen Sie
dann den Stecker aus der Steckdose.
8.- Lassen Sie das Gerät nicht ohne Aufsicht in Betrieb. Vergewissern Sie sich, dass der
Motorvollkommen stillsteht, bevor Sie es auseinander nehmen. Ziehen Sie nach jedem
Gebrauch den Stecker.
9.- Vermeiden Sie Kontakt mit den beweglichen Teilen. Seien Sie bei der Reinigung besonders
vorsichtig.
10.- Achten Sie darauf, dass das Elektrogerät nicht von Kindern benutzt wird. Lassen Sie
Elektrogeräte bei einem Gebrauch in der Nähe von Kindern niemals aus den Augen.
11.- Dieses Gerät ist nicht geeignet für Menschen (inklusive Kinder) mit verminderten physischen,
sensorischen oder mentalen Fähigkeiten oder fehlender Erfahrung und Wissen, außer sie
wurden vorab von einer für die Sicherheit verantwortlichen Person genügend über die
Verwendung des Gerätes instruiert und überwacht. Kinder müssen immer überwacht werden,
damit sie nicht mit dem Gerät spielen.
12.- Setzen Sie dieses Elektrogerät nur gemäß der Beschreibung in dieser Betriebsanleitung
fürseinen bestimmungsgemäßen Gebrauch ein. Verwenden Sie keine Teile oder Zubehör
ohne Empfehlung des Herstellers.
13.- ENTSORGUNG VON ELEKTROGERÄTEN: Entsorgen Sie dieses Gerät nicht in den
ungetrennten Restmüll. Durch den Einsatz von elektrischen und elektronischen Elementen ist
eine separate Entsorgung gemäß den gesetzlichen Vorschriften Spaniens 208/2005 für
getrennte Entsorgung von Elektrogeräten erforderlich.
BEDIENUNGSANLEITUNG GUT AUFBEWAHREN
Diese Anleitung enthält wichtige Sicherheitshinweise zu Wartung, Benutzung und Bedienung des
Gerätes. Das Nicht-Beachten der Anweisungen kann zu schweren Verletzungen führen. Falls Sie
den Inhalt dieser Anleitung nicht verstehen, wenden Sie sich bitte an Ihren Vorgesetzten. Vor
Inbetriebnahme des Gerätes muss die Bedienungsanleitung unbedingt
gelesen und verstanden werden.
WICHTIGE SICHERHEITSVORKEHRUNGEN

14
1.- Stecken Sie den Stecker des Gerätes in eine geeignete geerdete Steckdose mit der
richtigen Voltanzahl, Größe und Art. Falls die Steckdose und der Stecker nicht aufeinander
passen, lassen Sie von einem Elektriker die geeignete Voltzahl und Größe bestimmen und
die entsprechende Steckdose installieren.
2.- Zur Vermeidung von Verletzungen drehen Sie den An-/Ausschalter aus, ziehen Sie den
Netzstecker und lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten vornehmen.
3.- Aus Sicherheitsgründen ist das Gerät in einem ausreichenden Abstand zu entflammbaren
Wänden und Materialien aufzustellen.
4.- Der seitliche Abstand sollte mindestens 30 cm betragen.
5.- Zur Vermeidung von Verletzungen und Schäden ziehen Sie das Gerät nicht am Netzkabel.
Garantie
In dieser Bedienungsanleitung werden Hinweise zu Aufbau, Sicherheit und Bedienung des
Elektrischen Grill gegeben. Wir empfehlen Ihnen, alle Aufbau-, Bedienungs- und
Sicherheitshinweise in der Bedienungsanleitung vor dem Aufbau oder der Benutzung sorgfältig
durchzulesen.
Der Elektrischen Grill ist das Ergebnis von ausführlicher Forschung und Betriebserprobung. Die
verwendeten Materialien wurden aufgrund der langen Lebensdauer, des Erscheinungsbildes
und der optimalen Leistungsfähigkeit ausgesucht.
Jedes Gerät wurde vor dem Versand gründlich überprüft und getestet.
WICHTIG! Bewahren Sie die Bedienungsanleitung immer auf.
Falls das Gerät den Besitzer wechselt, stellen Sie sicher, dass das Handbuch immer bei
dem Gerät bleibt.
WICHGSTE TECHNISCHE DATEN
WICHTIGE INFORMATION
ACHTUNG
!
AUSFÜHRUNG: 69133
SPANNUNG: 220-240V/50Hz
LEISTUNG: 1.280 W.
HÖCHSTTEMPERATUR: 300ºC
GRILL ABMESSUNGEN: 43x27 cms
MAßE: 60x34x8 cms
GEWICH: 5,50 Kgr.

15
AUSPACKEN
1.- Öffnen Sie den Karton. Entfernen Sie das Verpackungsmaterial und die Schutzhüllen, die
das Gerät und die Seitenteile bedecken. Werfen Sie die Verpackung nicht weg, bevor Sie
sich nicht davon überzeugt haben, dass das Gerät korrekt funktioniert.
1.- Die Versorgungsspannung dieses Geräts muss den Angaben auf dem Geräteschild
entsprechen.
2.- In Notfällen schalten Sie alle Schalter aus und ziehen Sie das Netzkabel.
3.- Halten Sie die Hände und andere Körperteile vom heissen Teilen der Maschine fern. Es
kann sonst es zu Körperverletzungen kommen. Die Gewährleistung wird unwirksam, wenn
die Maschine unsachgemäß eingesetzt wird, unbeabsichtigt oder mutwillig Schäden
verwursacht werden oder unter Nichtachtung der Anweisungen dieses Handbuchs benutzt
wird.
4.- Wenn die Maschine nicht benutzt wird, schalten Sie sie ab und ziehen Sie den Netzstecker.
5.- Schalten Sie Maschine aus, wenn Sie unregelmäßigen Betrieb beobachten.
6.- Überprüfen Sie regelmäßig den Messerschutz, die Fleischschale, das Messer und andere
Maschinenteile.
7.- Wenden Sie sich an Ihren Händler, wenn Ihnen die Bedienungsanleitung abhanden kommt
oder Sie ein Ersatzteil benötigen.
8.- Bei Störungen, die nicht in dieser Anleitung erwähnt werden, wenden Sie sich an Ihren
Händler.
1.- Stellen Sie das Gerät in einer benutzerfreundlichen Höhe auf. Der Platz, an dem das
Gerät aufgestellt wird, sollte eben sein, so dass das Gerät oder sein Inhalt nicht aus
Versehen herunterfallen kann, und stark genug, um das Gewicht des Gerätes zu tragen.
2.- Legen Sie nichts auf den Elektrischen Grill, um Beschädigung des Aufschnittmaschine
oder Verletzungen des Bedienpersonals zu vermeiden.
3.- Bei der Aufstellung des Gerätes ist darauf zu achten, dass der An-/Ausschalter ausgeschal
tet ist. Nicht-Beachten kann zu Verletzungen des Bedienpersonals führen.
4.- Das Gerät ist nicht wasserdicht. Zum sicheren und geeigneten Bedienen sollte das Gerät in
Innenräumen aufgestellt werden und die Raumtemperatur mindestens 21ºC (70ºF) und
höchstens 29ºC (85ºF) betragen.
5.- Halten Sie den Elektrischen Grill von Hitzequellen fern und achten Sie darauf, dass er
nicht von Fett von Grills, Fritteusen usw. verspritzt werden kann. Überhitzung kann das
Gerät beschädigen.
6.- Der Elektrischen Grill sollte so aufgestellt werden, dass eine Luftzirkulation um das Gerät
herum gewährleistet ist.
7.- Die Außenteile des Gerätes können sich erhitzen. Vorsicht beim Berühren dieser Teile, um
Verletzungen zu vermeiden.
WARNHINWEISE
!
AUFBAU
HINWEIS

16
1.- Die Maschine muss auf einer hinreichend stabilen Arbeitsfläche aufgestellt werden, die in
der Lage ist, die Maschine und das Schneidgut zu tragen.
2.- Befestigen Sie den Acrylschutz mit den mitgelieferten Schrauben und Muttern.
Benutzen Sie die Maschine keinesfalls ohne diesen Schutz. Der Benutzer kann sonst
schwer verletzt werden.
3.- Vor dem ersten Gebrauch der Maschine und vor dem Anschluss reinigen Sie sorgfältig alle
Teile, die mit den Lebensmitteln in Berührung kommen.a.
4.- Die untere Grillplatte auf die Arbeitsfläche stellen und die Schutzverpackung aus Karton
entfernen. NICHT AUF DIESER FLÄCHE GRILLEN.
5.- Obere Grillplatte einlegen und auf richtigen Sitz prüfen, da sonst der
Mikrosicherheitsschalter den Betrieb der Grillplatte nicht zulässt.
6.- Hintere Schutzfläche anbringen.
7.- Zum Einschalten Schalter hinten am Grill betätigen.
8.- Es lassen sich Garbereich I, Garbereich II oder beide gleichzeitig einstellen. Dazu den
ON/OFF Taster drücken, worauf ein grünes Licht den eingeschalteten Zustand anzeigt. Um
die Grilltemperatur stärker oder schwächer zu stellen, die Taster Increase bzw. Decrease
drücken.
9.- Wird die obere Grillplatte entfernt, wird aus Sicherheitsgründen der Heizvorgang
unterbrochen. Daher muss nach erneutem Einsetzen der Platte zum Einschalten
der Taster noch einmal gedrückt werden.
FUNKTIONSWEISE
BESCHREIBUNG DER MASCHINENTEILE
1.- Grillplatte unten
2.- Grillplatte oben
3.- Schutzfläche hinten
4.- Schalter Ein
5.- Garbereich I
6.- Garbereich II
7.- Taster ON/ OFF
8.- Taster Increase/ Decrease
6
5
4
3
2
160ºC
180ºC
Power on indication
I- 640W II - 640W
210ºC
240ºC
270ºC
300ºC
1
2
3
45
8
7
6

17
1.- Schalten Sie die Maschine vor dem Reinigen aus und ziehen Sie den Netzstecker.
Wenden Sie sich an Ihren Händler, wenn Ihnen die Bedienungsanleitung abhanden kommt
oder Sie ein Ersatzteil benötigen.
2.- Die obere Grillplatte ist spülmaschinenfest.
3.- Griffe und Oberflächen der unteren Grillplatte mit einem feuchten Tuch reinigen.
4.- Verwenden Sie auf keinen Fall chemische oder aggressive Mittel sowie keine Bürste oder
einen anderen Gegenstand, durch die Teile und Flächen der Maschine beschädigt werden
könnten.
5.- Entfernen Sie mit einem Tuch alle eventuell an Flächen des Geräts haftenden Fett- und
Speisenreste.
6.- Benutzen Sie ein mit einem Reinigungsmittel angefeuchtetes Tuch zum Reinigen und
trocknen Sie alle Maschinenteile sorgfältig ab. Die Maschine muss unbedingt täglich
gereinigt werden.
7.- VORSICHT: Die Maschine darf keinesfalls direkt in einen Behälter mit Wasser getaucht
werden. Dafür ist die Maschine nicht geeignet.
8.- Sollte die die Glasscheibe der Oberplatte zerbrechen, Platte mithilfe des Schalters hinten am
Gerät abschalten. Setzen Sie sich zwecks Ersatzteilbestellung mit unserem Kundendienst in
Verbindung. Nur Originalersatzteile verwenden.
REINIGUNG / WARTUNG
10.- Sobald die Platte heiß ist, können die zu garenden Lebensmittel darauf platziert werden.
11.- Die Platte ist so beschaffen, dass während des Garvorgangs Metallmesser und - gabeln
verwendet werden können. Es ist also möglich, Fleisch und Fisch direkt auf der Platte zu
schneiden, ohne darauf Kratzer zu hinterlassen. STÖSSE ODER SCHLÄGE AUF DIE
GLASFLÄCHE VERMEIDEN.
12.- Nach abgeschlossenem Vorgang die Platte anhand der ON/OFF Taster und des Schalters
hinten am Gerät ausschalten. Vor dem Reinigen abkühlen lassen.
ACHTUNG: Der Grill ist sehr heiß. Um Verbrennungen und sonstige Unfälle zu vermeiden, den
Anhebestab und Handschuhe zu Hilfe nehmen und konzentriert sich nicht ablenken
lassen.

18
When using any kind of electrical appliance, some basic safety precautions must always be
followed, including the following:
1.- To avoid possible electric shocks, do not place the cable, plug or appliance in water or in any
other liquid. Do not insert screwdrivers or metallic items inside the appliance.
2.- DO NOT use any electrical item if the work area is humid or wet or the work is done under
the rain. If you use an electrical device with wet hands or stopped in water, you can suffer
an electric shock.
3.- If the power cable is damaged, it must be replaced by the manufacturer, its service technician,
or by someone else authorised by the manufacturer. In the event of handling of appliances by
non-authorised people, the guarantee will immediately cease to be valid.
4.- Do not allow cables to hang from tables or worktops, nor to come into contact with hot surfaces.
5.- Do not use appliances if they are damaged.
6.- Switch off appliances before changing accessories or auxiliary parts that move when appliances
are in use.
7.- To disconnect electrical appliances, wait until the engine stops and then unplug the cable from
the electric socket.
8.- Do not leave appliances working unattended. Ensure that the engine has come to a complete
stop before dismantling appliances. Unplug appliances after each use.
9.- Avoid contact with moving parts. Take special care when cleaning appliances.
10.- Do not allow children to use electrical appliances. Do not leave appliances unattended when
in use close to children.
11.- This appliance is not intended for use by persons (including children) with reduced physical
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliances by a person responsible for
their safety. Children should be supervised to ensure that they do not play with the appliance.
12.- Only use this electrical appliance for its designed use, as described in this manual. Do not
use parts or accessories without the manufacturer's recommendation.
13.- DISPOSAL OF ELECTRICAL APPLIANCES: Do not dispose of this product as unclassified
municipal rubbish. Due to the use of electrical and electronic parts, this product must be
collected separately, as ordered in the Spanish Royal Decree 208/2005 on the separate
collection of electrical products.
SAVE THESE INSTRUCTIONS
This manual contains important safety information concerning the maintenance, use and
operation of this product. Failure to follow the instructions contained in this manual may result in
serious injury. If you are unable to understand the contents of this manual, please bring it to the
attention of your supervisor. Do not operate this equipment unless you have read and understand
the contents of this manual.
IMPORTANT SAFETY MEASURES

19
Warranty Information
This manual provides the installation, safety and operating instructions for the grill. We
recommend all installation, operating and safety instructions appearing in this manual to be read
before installation or operation.
The grill is a product of extensive research and field testing. The materials used were selected
for maximum durability, attractive appearance and optimum performance. Every unit is
thoroughly inspected and tested before shipment.
IMPORTANT! Keep these instructions for future reference.
If the unit changes ownership, be sure this manual accompanies the equipment.
1.- Plug grill into a properly grounded electrical outlet of the correct voltage, size, and plug
configuration. If the plug and receptacle do not match, contact a qualified electrician to
determine the proper voltage and size, and install the proper electrical outlet.
2.- To avoid any injury, turn the power switch off, unplug the unit from the power source and
allow to cool before performing any maintenance.
3.- For safe and proper operation, the unit must be located at a reasonable distance from
combustible walls and materials.
4.- Allow a minimum of 30 cm clearance along the sides to endure proper operation and safety.
5.- To prevent any injury or damage do not pull unit by power cord.
MAIN TECHNICAL SPECIFICATIONS
WORTHY INFORMATION
WARNING
!
MODEL: 69133
VOLTAGE: 220-240V/50Hz
POWER: 1.280 W.
MAX. TEMPERATURE: 300ºC
GRILL DIMENSIONS: 43x27 cms
MEASUREMENT: 60x34x8 cms
WEIGHT: 5,50 Kgr.

20
UNPACKING
1.- Open the large box. Remove all packing materials and protective covering from the unit and
parts. Do not discard the wrapping until you have checked that the blender is working
correctly.
1.- The power supplied to this unit must comply with electrical requirements on it's label.
Damage or fire may result if the incorrect power is used.
2.- Turn off all switches and unplug the unit should an emergency situation occur.
3.- Keep hands and other body parts clear of very hot parts. Otherwise injuries may result.
Of this device or in the case of a unit being used which has been abused; damaged either
accidentally or intentionally, modified, improperly installed or used in any manner contrary to
those included in the product instructions, guantee will automatically be canceled.
4.- The machine can not be washed or placed into water as it is not a waterproof device.
Putting the unit into water may result in electric shock and will damage the mechanical and
electrical components.
5.- Turn off and unplug the unit when performing maintenance or cleaning the unit.
6.- Turn the machine off if it appears to be operating in an unusual manner.
7.- Please contact the seller if you lose the operations manual for a replacement.
8.- Please contact the seller if you find other problems not covered in the operation manual.
1.- Locate the unit at the proper counter height, in an area that is convenient for use. The
location should be level to prevent the unit or its contents from accidentally falling, and
strong enough to support the weight of the unit.
2.- Do not place anything on top of the grill; doing so could damage slicer or subject
personnel to possible injury.
3.- When setting up the unit for operation, make sure power to the unit is off. Failure to do so
could result in personal injury.
4.- Unit is not weatherproof. For safe and proper operation locate the unit indoors where the
ambient air temperature is a minimum of 70ºF (21ºC) and a maximum of 85ºF (29ºC).
5.- Do not locate the grill in an area subject to excessive temperature or grease from
grills, fryers, etc. Excessive temperature could cause damage to the unit.
6.- Do not place grill in an area that restrict air flow around the front or rear of the unit.
7.- Some exterior surfaces on the unit will get hot. Use caution when touching these areas to
avoid injury.
CAUTIONS
!
INSTALLATION
NOTICE
