Lanberg RS Series User manual

Skrócona instrukcja obsługi |QIG
Przełączniki PoE+ typu rack
Rack type PoE+ switches
WERSJA | VERSION: 2021/09
PL | EN
E-mail: [email protected] | suppo[email protected]
www.lanberg.pl | www.lanberg.eu
Lanberg © 2015-2021
Przełączniki PoE+ typu rack
– seria RS
Rack PoE+ type switches
– RS series

Skrócona instrukcja obsługi |QIG
Przełączniki PoE+ typu rack
Rack type PoE+ switches
WERSJA | VERSION: 2021/09
PL | EN
E-mail: [email protected] | suppo[email protected]
www.lanberg.pl | www.lanberg.eu
Lanberg © 2015-2021
Ten produkt jest zgodny z przepisami Unii
Europejskiej (UE) dotyczącymi bezpieczeństwa i
środowiska. Wymienione w poniższej instrukcji
wyroby zostały dopuszczone do obrotu na terenie
UE uzyskując certyfikat deklaracji zgodności Unii
Europejskiej, który jest zgodny z zasadniczymi
wymaganiami oraz innymi stosownymi
postanowieniami poniższych dyrektyw oraz że
zastosowano niżej wymienione normy
zharmonizowane.
This product complies with the European Union (EU) safety and environmental regulations. The products listed in
this manual are authorized in the EU by obtaining a European Union Declaration of Conformity which complies with
the essential requirements and other relevant provisions of the following directives and that the following
harmonized standards apply.
Deklaracja zgodności (CE) znajduje się na stronie | The Declaration of Conformity (CE) is on the page:
www.lanberg.pl | www.lanberg.eu
UWAGA:Użycie symbolu WEEE (przekreślony kosz) oznacza, że niniejszy produkt nie może być traktowany jako
odpad domowy. Prawidłowa utylizacja zużytego sprzętu pozwala uniknąć zagrożeń dla zdrowia ludzi i środowiska
naturalnego, wynikających z możliwej obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części
składowych, a także niewłaściwego składowania i przetwarzania takiego sprzętu. Zbiórka selektywna pozwala także
na odzyskiwanie materiałów i komponentów, z których wyprodukowane było urządzenie. W celu uzyskania
szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z punktem
sprzedaży detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej. Użycie symbolu RoHS oznacza, że
produkt został wyprodukowany zgodnie z europejską normą RoHS. Jej celem jest zmniejszenie ilości substancji
niebezpiecznych, przenikających do środowiska z odpadów elektrycznych i elektronicznych. Użycie symbolu CE
oznacza, że produkt jest bezpieczny oraz zgodny z wymaganiami i normami UE.
NOTE:The use of the WEEE symbol (crossed-out wheelie-bin symbol) means that this product cannot be treated as
household waste. Proper disposal of used equipment avoids risks to human health and the environment, resulting
from the possible presence of hazardous substances, mixtures and components in the equipment, as well as,
improper storage and processing of such equipment. The selective collection also allows you to recover materials
and components, from which the device was manufactured. For more information about the recycling of this
product, please contact the retail outlet, wher e the product was purchased, or request information from the local
authority. The use of the RoHS symbol means that this particular product is manufactured in accordance with the
European RoHS standard. The main goal of this norm, is to reduce the amount of hazardous substances getting into
the environment, resulting from electrical and electronic waste. The use of the CE symbol means that the product is
safe and compliant with EU standards and requirements.

Skrócona instrukcja obsługi |QIG
Przełączniki PoE+ typu rack
Rack type PoE+ switches
E-mail: [email protected] | suppo[email protected]
www.lanberg.pl | www.lanberg.eu
Lanberg © 2015-2021
WERSJA | VERSION: 2021/09
PL | EN
ZAWARTOŚĆ | CONTENT
Polski
English
str. 4
p. 9

Skrócona instrukcja obsługi
Przełączniki PoE+ typu rack
PL | EN
E-mail: [email protected]
www.lanberg.pl
Lanberg © 2015-2021
4|14
1) Ważne zalecenia wstępne i informacje dotyczące użytkowania przełączników PoE
1.1) Wprowadzenie
ZACHOWAJ TĘ INSTRUKCJĘ – Niniejszy zbiór zaleceń oraz instrukcji obsługi przełączników PoE, z
wyszczególnieniem obsługiwanych poniżej modeli:
•RSFE-16P-2C-150
•RSFE-16P-2C-250
zawiera dane logistyczne, techniczne, instrukcje i przepisy, których należy przestrzegać oraz dostosować się
do nich podczas transportu, montażu, użytkowania i serwisowania produktów. Nie należy korzystać z
urządzenia przed uważnym przeczytaniem i dostosowaniem się do wszystkich informacji oraz zaleceń
dotyczących bezpieczeństwa zawartych w instrukcji obsługi. Zachowaj tą instrukcję do jej wykorzystania w
późniejszych celach. Wszelkie zdjęcia, rysunki zawarte w instrukcji mają charakter poglądowy.
UWAGA: W celu uzyskania najbardziej aktualnej wersji tej instrukcji, proszę odwiedzić naszą witrynę
internetową pod adresem www.lanberg.pl.
1.2) Zawartość opakowania
•Przełącznik PoE,
•Uchwyty montażowe do zamocowania w szafach rack 19”,
•Kabel zasilający.
UWAGA: Zawartość opakowania, w tym przełączników i jego poszczególnych elementów może różnić si ę w
zależności od konkretnego modelu.
1.3) Ogólne wytyczne dotyczące bezpieczeństwa i środków ostrożności
•Bezwzględnie należy przestrzegać specyfikacji urządzenia przy uruchamianiu go, posługiwaniu się nim
oraz przy podłączaniu go do jakichkolwiek wyrobów zewnętrznych,
•Nie wolno używać urządzenia do pracy poza znamionowymi wartościami podanymi w specyfikacji
(przełącznik). Jakiekolwiek uszkodzenia spowodowane przez odstępstwo od tych wartości w trakcie
posługiwania się urządzeniem nie podlegają gwarancji,
•Gniazdo sieciowe (AC) powinno być łatwo dostępne oraz znajdować się w pobliżu urządzenia.
Pamiętaj, aby je podłączyć wyłącznie do gniazda z uziemieni em,
•NIGDY nie dopuść do sytuacji, w której mogłyby wystąpić jakiekolwiek iskry lub płomienie w pobliżu
urządzenia. Wystąpienie takiej sytuacji może mieć bardzo negatywne konsekwencje w stosunku do
osób oraz rzeczy znajdujących się w pobliżu,
•W przypadku wydobywania się dymu z urządzenia jak najszybciej odłącz dopływ zasilania si eciowego,
•W przypadku pożaru natychmiastowo i (możliwie) bez zbędnej zwłoki odłącz dopływ zasilania
sieciowego oraz zawiadom straż pożarną o zaistniałej sytuacji, dzwoniąc pod numer straży
obowiązujący w kraju, w którym przebywasz,
•Użytkowanie urządzenia nie wymaga specjalistycznego szkolenia ani uprawnień elektrycznych. Pełni
ono podobną funkcję co przełączniki PoE, z wyszczególnieniem przeznaczenia do zasilania nimi
urządzeń końcowych z tymi samymi trybami zasilania. Urządzenie znajdzie zastosowanie w: systemach
monitoringu IP, CCTV, punktach dostępowych umieszczonych w hotelach, magazynach, firmach etc.,
•Produkt przeznaczony jest do użytku wewnętrznego. Nie należy jakkolwiek przebudowywać i / lub
modyfikować samego produktów i / lub jego składowych,
•Producent i dystrybutor nie odpowiadają za jakiekolwiek szkody powstałe w wyniku niewłaściwego
użytkowania i niewłaściwego postępowania z wyrobem (niezgodnego z niniejszą instrukcją).

Skrócona instrukcja obsługi
Przełączniki PoE+ typu rack
PL | EN
E-mail: [email protected]
www.lanberg.pl
Lanberg © 2015-2021
5|14
1.4) Specyfikacja
1.4.1) RSFE-16P-2C-150
Właściwość
Wartość
Właściwość
Wartość
Napięcie wejściowe
100 ~ 240 V
Napięcie przełącznika
52 V
Częstotliwość wejściowa
50 / 60 Hz
Częstotliwość przełącznika
50 / 60 Hz
Natężenie wejściowe
max. 2.5 A
Natężenie przełącznika
2.9 A
Budżet PoE
150 W
Max. pobór mocy
160 W
Max. PoE na port 30 W (af + at) Porty PoE
16x 100 Mb/s
(LAN: 1 ~ 16)
Tablica adresów MAC 16 KPorty Uplink
2x 1000 Mb/s
(LAN 17 ~ 18)
Funkcje
Link & PoE 250 m (@ max. 10 Mb/s); VLAN; wyłączanie portów PoE od
największego do najmniejszego (numeracją) po przekroczeniu budżetu PoE
1.4.2) RSFE-16P-2C-250
Właściwość
Wartość
Właściwość
Wartość
Napięcie wejściowe
100 ~ 240 V
Napięcie przełącznika
52 V
Częstotliwość wejściowa
50 / 60 Hz
Częstotliwość przełącznika
50 / 60 Hz
Natężenie wejściowe
max. 3.5 A
Natężenie przełącznika
4.8 A
Budżet PoE
250 W
Max. pobór mocy
260 W
Max. PoE na port 30 W (af + at) Porty PoE
16x 100 Mb/s
(LAN: 1 ~ 16)
Tablica adresów MAC 16 KPorty Uplink
2x 1000 Mb/s
(LAN 17 ~ 18)
Funkcje
Link & PoE 250 m (@ max. 10 Mb/s); VLAN; wyłączanie portów PoE od
największego do najmniejszego (numeracją) po przekroczeniu budżetu PoE
2) Znaczenie poszczególnych elementów
2.1) Znaczenie diod LED
Przełącznik PoE zawiera na froncie obudowy diody LED. Ich liczba oraz znaczenie mogą się różnić w
zależności od posiadanego modelu. Poniżej znajduje się objaśnienie każdej diody niezależnie od modelu.
Wygląd /
Podpis
Znaczenie
Dioda świeci
Dioda miga
Dioda nie świeci
Power Zasilanie
Urządzenie jest
włączone
-
Urządzenie jest
wyłączone
1 – 16
Port
(LAN /
Ethernet z
PoE)
LINK /
ACT
Urządzenie jest
podłączone
Trwa odbieranie
/ wysyłanie
danych
Urządzenie nie
jest podłączone
PoE
Urządzenie z
trybem PoE jest
podłączone
Przekroczono
budżet na porcie
PoE lub wystąpił
problem z
ustanowieniem
komunikacji w
trybie PoE
Podłączono
urządzenie bez
trybu PoE

Skrócona instrukcja obsługi
Przełączniki PoE+ typu rack
PL | EN
E-mail: [email protected]
www.lanberg.pl
Lanberg © 2015-2021
6|14
17 – 18
Port
(LAN /
Ethernet /
SFP)
LINK /
ACT
Urządzenie jest
podłączone
Trwa odbieranie
/ wysyłanie
danych
Urządzenie nie
jest podłączone
Speed
Urządzenie
pracuje z
prędkością
do 1 Gb/s
-
Urządzenie
pracuje z
prędkością do
10 lub 100 Mb/s
2.2) Elementy na obudowie przełącznika PoE oraz ich funkcje / właściwości
Przełącznik PoE zawiera kilka elementów na obudowie. Ich liczba oraz znaczenie mogą się różnić w
zależności od posiadanego modelu. Poniżej znajduje się objaśnienie każdego elementu.
Element
Opis / funkcja / właściwości
Gniazdo zasilania
•Model RSFE-16P-2C-150: dane zawarte w specyfikacji
•Model RSFE-16P-2C-250: dane zawarte w specyfikacji
Porty LAN / SFP
Pozwalają podłączyć bezpośrednio do 16 urządzeń
(w tym PoE) oraz 2 urządzenia (bez PoE) w sieci
lokalnej do przełącznika
•Model RSFE-16P-2C-150: 16 portów PoE 100 Mb/s +
2 porty Uplink (Combo) 1000 Mb/s
•Model RSFE-16P-2C-250: 16 portów PoE 100 Mb/s +
2 porty Uplink (Combo) 1000 Mb/s
Przełącznik
W pozycji „Normal”
Wszystki e porty działają w standardowym trybie
W pozycji „VLAN”
Umożliwia pracę portów LAN: 1 ~ 16 w separacji
między sobą jednocześnie umożliwiając każdemu
portowi z zakresu na komunikację z pozostałymi
dwoma
W pozycji „PoE Extend
250 m”
Umożliwia pracę portów LAN: 1 ~ 16 na odległości do
250 metrów przy prędkości max. do 10 Mb/s

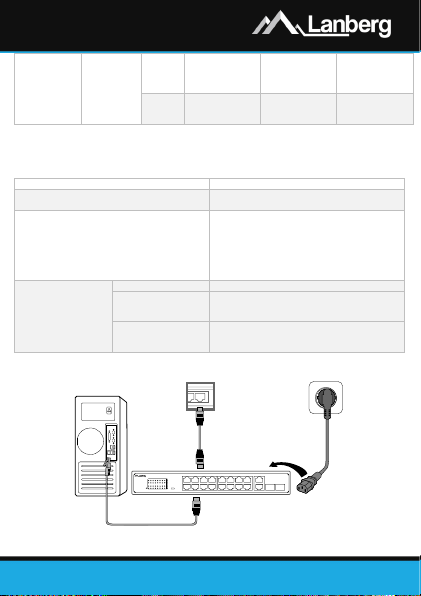

43
Port PoE
Przełącznik PoE
Kabel RJ-45
Kabel RJ-45
Komputer
Kabel zasilający

Skrócona instrukcja obsługi
Przełączniki PoE+ typu rack
PL | EN
E-mail: [email protected]
www.lanberg.pl
Lanberg © 2015-2021
7|14
3) Uruchamianie przełącznika PoE oraz podłączanie urządzeń do niego
Krok 1) Podłącz zasilanie, wkładając końcówkę wtyczki kabla zasilającego przełącznika PoE do jego gniazda
zasilania znajdującego się na obudowie,
Krok 2) Podłącz jedną końcówkę kabla krosowego (Ethernet) RJ-45 do jednego z portów (LAN)
znajdujących się na przedniej obudowie przełącznika PoE, a jego drugą końcówkę do urządzenia
końcowego (np. komputer, kamerę PoE etc.). Połączenie zostanie automatycznie ustanowione.
4) Funkcje przełącznika PoE
4.1) Funkcja podstawowego działania
Urządzenie działa w standardowym trybie, jeśli przełącznik jest ustawiony w pozycji „Normal”. Wszystkie
porty mogą komunikować się ze sobą nawzajem. Prędkość maksymalna wynosi jak w specyfikacji.
4.2) Funkcja VLAN
Urządzenie wspiera pełną separację portów między sobą. Zmiana przełącznika na pozycję „VLAN”
spowoduje, że wszystkie 16 portów nie będzie mogło komunikować się ze sobą za wyjątkiem portów
Uplink, które jednocześnie mogą komunikować się ze wszystkimi.
Po przełączeniu połączenie (tzw. link) zostanie zresetowane i odseparowane między portami.
4.3) Funkcja PoE 250 m
Przełącznik wspiera rozszerzoną odległość pracy między nim a urządzeniem końcowym. W tym trybie
można użyć jednego kabla o długości maksymalnie do 250 m. Konieczne jest, aby kabel był certyfikowany
na kategorię minimum 5e, zbudowany z 8 żył a przewodnik był zbudowany z pełnej miedzi (100% CU).
Zmiana przełącznika na pozycję „PoE Extend 250 m” spowoduje, że wszystkie 16 portów będąwspierać
pracę na dłuższą odległość.Po przełączeniu zasilanie na portach PoE nadal będzie podawane, jednakże
połączenie (tzw. link) zostanie zresetowane i wynosić będzie max. do 10 Mb/s.
4.4) Funkcja wyłączania portów PoE po przekroczeniu budżetu PoE
Przełącznik PoE zapewnia pełny, całkowity budżet PoE na poziomie 150 lub 250 W (w zależności od
modelu). Porty PoE / PoE mogą pracować w standardzie IEEE 802.3af lub IEEE 802.3at zapewniając
maksymalne zasilanie podłączonych urządzeń do 30 W na port. W przypadku przekroczenia całkowitego
dostępnego budżetu PoE mikroukład przełącznika wyłączy zasilanie portów PoE zaczynając od najwyższego
numeracją portu PoE do najmniejszego. Procedura wyłączania zostanie zatrzymana w momencie, gdy
łączne obciążenie podłączonych urządzeń spadnie poniżej dostępnego budżetu PoE. Zalecane jest
podłączanie najważniejszych urządzeń zaczynając od portu najmniejszego numeracją. Nigdy nie należy
podłączać urządzeń, które w założeniach mogą powodować przekroczenie budżetu PoE do portów PoE
najwyższych numeracją – powstanie pętla uruchomieniowa a ciągłość ich pracy nie zostanie zachowana.

Skrócona instrukcja obsługi
Przełączniki PoE+ typu rack
PL | EN
E-mail: [email protected]
www.lanberg.pl
Lanberg © 2015-2021
8|14
5) Rozwiązywanie problemów
•Dioda zasilania nie świeci: sprawdź czy kabel zasilający jest poprawnie włożony do kontaktu, a jego wtyczka do
przełącznika PoE. Czy parametry prądu wejściowego są zgodne z specyfikacją. Spróbuj wyjąć i włożyć ponownie
wtyczkę lub użyj innego kabla zasilającego zgodnego z specyfikacją.
•Dioda portu LAN nie świeci: sprawdź czy kabel nie jest uszkodzony oraz czy konfiguracja sieci jest prawidłowa.
Następnie sprawdź czy wszystkie urządzenia podłączone do przełącznika PoE działają i są dobrze
skonfigurowane.
•Dedykowana dioda PoE portu LAN nie świeci się na pomarańczowo: sprawdź czy urządzenie końcowe obsługuje
tryb aktywnego PoE - przynajmniej jeden z standardów: IEEE 802.3af lub IEEE 802.3at oraz użyto kabla
połączenioweg o (Ethernet) certyfikowanego na kategorię minimum 5e, zbudowanego z 8 żył a przewodnik
wykonany został z pełnej miedzi (100% CU).
•Podłączone urządzenia nie działają na odległości do 250 m: sprawdź czy przełącznik funkcji ustawiony jest na
pozycję „PoE Extend 250 m”. Następnie upewnij się, że użyty kabel połączeniowy (Ethernet) jest certyfikowany
na kategorię minimum 5e, zbudowany jest z 8 żył a przewodnik wykonany został z pełnej miedzi (100% CU).
•Urządzenia podłączone do portów PoE działają z prędkością do 10 Mb/s: sprawdź czy przełącznik funkcji
ustawiony jest na pozycję „PoE Extend 250 m”.Jeśli tak to przełącz go na „Normal”.
•Urządzenia podłączone do portów PoE nie mogą komunikować się między sobą oprócz portów typu Uplink:
sprawdź czy przełącznik ustawiony jest na pozycję „VLAN”. Jeśli tak to przełącz go na „Normal”.
•Podłączone urządzenia mogą komunikować się między sobą mimo iż funkcja „VLAN” jest aktywna: sprawdź czy
do portów typu Uplink są podłączone urządzenia, które przekierowują każdy ruch na wszystkie inne porty. W
takim przypadku należy użyć zarządzanych przełączników z odpowiednimi funkcjami umożliwiającymi
ograniczenia transmisji.
•Najwyższe numeracją porty PoE wyłączają się i włączają (efekt pętli uruchomieniowej):
1) Gdy urządzenia końcowe, które powodują przekroczenie budżetu PoE są podłączone do portów najniższych
numeracją: jest to normalne zachowanie przełącznika. W momencie w którym np. port 1 powoduje
przekroczenie budżetu PoE najwyższy port zostanie wyłączony. W momencie jego wyłączenia łączne obciążenie
PoE (pomniejszone o obciążenie ostatniego portu) będzie mniejsze niż dostępny budżet. To spowoduje
ponowne uruchomienie ostatniego portu przez przełącznik, które z kolei ponownie spowoduje przekroczenie
budżetu PoE. Sytuacja ustabilizuje się w momenci e gdy obciążenie np. portu 1 nie przekroczy budżetu PoE.
2) Gdy urządzenia końcowe, które powodują przekroczenie budżetu PoE są podłączone do portów najwyższych
numeracją: należy podłączyć istotne urządzenia zamierzone do działania 24/7 do portów najniższych
numeracją, aby zachować ciągłość ich pracy, co opisano w podpunkcie 1. W przeciwnym razie to samo
urządzenie, które powoduje przekroczenie budżetu PoE oraz w zamierzeniu miało działać bez przerwy będzie
nieustannie wyłączane i włączane (efekt pętli uruchomieniowej).
•Inne: sprawdź czy wszystkie urządzenia działają w trybie Full-Duplex, a kabel to min. UTP 5e.
Jeśli powyższych przypadków nie udało się samodzielnie naprawić lub występują inne, które nie zostały wymienione to
należy skontaktować si ę z Twoim sprzedawcą w celu wyjaśnienia sprawy i ewentualnego przeprowadzenia usługi
serwisowej.

Quick Installation Guide
Rack type PoE+ switches
PL | EN
E-mail: [email protected]
www.lanberg.eu
Lanberg © 2015-2021
9|14
1) Important pre-recommendations and information regarding rack type PoEswitch usage
1.1) Introduction
PLEASE KEEP THIS MANUAL – set of recommendations and user manuals for Lanberg rack type PoE
switches, detailing the models supported below:
•RSFE-16P-2C-150
•RSFE-16P-2C-250
contains logistics and technical data, instructions,and regulations that must be adapted and followed
during transport, assembly, use and maintenance of above-mentioned products. Do not use the device
before carefully reading and adhering to all the information and safety precautions contained in the user’s
manual. Keep this manual for later use. All photos, drawings included in the manual are for reference only.
NOTE: For the most up-to-date version of this manual, please visit our website at www.lanberg.eu.
1.2) Contents of the package
•Rack type PoE switch,
•Mounting ears for installation in 19”,
•Power cord.
NOTE: The contents of the packaging, its individual elements and rack type switches may vary depending
on the particular model.
1.3) General safety precautions
•The device specifications must be strictly observed when turning the product ON, using it and
connecting the equipment to any external products,
•The device must not be used to work outside the rated values given in specification.
The warranty does not cover any damage caused by a deviation from these values when using the
device,
•Main’s outlet (AC) should be easily accessible and located near the equipment. Remember to connect
the device only to a grounded socket,
•NEVER allow a situation where sparks or fla mes could occur near the device. The aftermath of such
case could have very negative consequences for people and things in the vicinity,
•If smoke comes out of the device, disconnect the AC power supply as soon as possible,
•In the event of a fire, immediately and (without unnecessary delay) disconnect the power supply and
notify the fire department of the situation by dialing their assigned emergency number, in the country
of your stay,
•The use of the device does not require specialized training or electrical qualifications. It has a similar
function to the PoE switches, indicating of its intended use to power compatible terminal equipment.
The device can be used for IP, CCTV surveillance, access points in hotels, warehouses, companies, etc.,
•The product is intended for indoor use. Do not rebuild and / or modify the products and / or its
components,
•The manufacturer and distributor are not responsible for any damages resulting from improper use
and improper handling of the product (not in accordance with this manual).

Quick Installation Guide
Rack type PoE+ switches
PL | EN
E-mail: [email protected]
www.lanberg.eu
Lanberg © 2015-2021
10 |14
1.4) Specification
1.4.1) RSFE-16P-2C-150
Performance
Value
Performance
Value
Napięcie wejściowe
100 ~ 240 V
Napięcie przełącznika
52 V
Częstotliwość wejściowa
50 / 60 Hz
Częstotliwość przełącznika
50 / 60 Hz
Natężenie wejściowe
max. 2.5 A
Natężenie przełącznika
2.9 A
Budżet PoE
150 W
Max. pobór mocy
160 W
Max. PoE na port 30 W (af + at) Porty PoE
16x 100 Mb/s
(LAN: 1 ~ 16)
Tablica adresów MAC 16 KPorty Uplink
2x 1000 Mb/s
(LAN 17 ~ 18)
Funkcje
Link & PoE 250 m (@ max. 10 Mb/s); VLAN; disabling PoE ports from the
largest to the smallest (by numbering) after exceeding the PoE budget
1.4.2) RSFE-16P-2C-250
Performance
Value
Performance
Value
Input voltage
100 ~ 240 V
Switch voltage
52 V
Input frequency
50 / 60 Hz
Switch frequency
50 / 60 Hz
Input current
max. 3.5 A
Switch current
4.8 A
PoE budget
250 W
Max. power consumption
260 W
Max. PoE per port 30 W (af + at) PoE ports
16x 100 Mb/s
(LAN: 1 ~ 16)
MAC address table 16 KUplink ports
2x 1000 Mb/s
(LAN 17 ~ 18)
Functions
Link & PoE 250 m (@ max. 10 Mb/s); VLAN; disabling PoE ports from the
largest to the smallest (by numbering) after exceeding the PoE budget
2) The importance of individual elements
2.1) LEDs and their meaning
Lanberg’s rack type PoE switch, has, on the front panel, multiple LEDs. Their number and meaning may
vary depending on your model. The below-displayed table contains an explanation of each LED regardless
of the rack switch model.
LED
Meaning
Solid LED
Blinking LED
LED is turned off
Power Power
Device is turned
on
-
Device is turned
off
1 – 16
Port
(LAN /
Ethernet z
PoE)
LINK /
ACT
Device is
connected
Data
transmission /
reception is in
progress
Device is not
connected
PoE
Device with PoE
mode is
connected
PoE port has
exceeded its
budget or there
is a problem of
establishing PoE
communication
Device without
PoE mode is
connected

Quick Installation Guide
Rack type PoE+ switches
PL | EN
E-mail: [email protected]
www.lanberg.eu
Lanberg © 2015-2021
11 |14
17 – 18
Port
(LAN /
Ethernet /
SFP)
LINK /
ACT
Device is
connected
Data
transmission /
reception is in
progress
Device is not
connected
Speed
Device operates
at speeds up to
1 Gb/s
-
Device operates
at speeds up to
10 or 100 Mb/s
2.2) Rack PoE switch elements and their features / properties
Lanberg’s rack type PoE switch contains, on its enclosure, a number of elements. Their number and
meaning may vary depending on your model. Below displayed table contains explanation of each element
or button regardless of the switch model.
Element
Description / features / properties
Power socket
•RSFE-16P-2C-150 model: data incl.in specification
•RSFE-16P-2C-250 model: data incl.in specification
LAN ports / SFP
Allows you to directly connect up to 16 devices
(including PoE) and 2 devices (without PoE) within
local network to the PoE switch
•RSFE-16P-2C-150 model: 16 PoE 100 Mb/s ports + 2
Uplink (Combo) 1000 Mb/s ports
•RSFE-16P-2C-250 model: 16 PoE 100 Mb/s ports + 2
Uplink (Combo) 1000 Mb/s ports
Toggle switch
In „Normal” position
All ports work in standard mode
In „VLAN” position
Allows the operation of LAN ports: 1 ~ 16 separated
from each other, while allowing each port in the
range to communicate with the other two
In „PoE Extend 250 m”
position
Allows the operation of LAN ports: 1 ~ 16 at a
distance of up to 250 meters with a speed max. up to
10 Mb/s
43
PoE port
PoE switch
RJ-45 cable
RJ-45 cable
PC
Power cord

Quick Installation Guide
Rack type PoE+ switches
PL | EN
E-mail: [email protected]
www.lanberg.eu
Lanberg © 2015-2021
12 |14
3) Turning on the PoE switch and connecting devices to it
Step 1) Connect the power by inserting the end of the PoE switch's power cord into its power socket
located at the back of the rack PoE switch,
Step 2) Connect one end of RJ-45 crossover (Ethernet) cable to one of the LAN ports located on the rack
PoE switch and its other end to the user’s end device (e.g., PC, PoE camera etc.).The connection
will be automatically established.
4) PoE switch features
4.1) Basic operation feature
The device operates in standard mode if the toggle switch is set to „Normal” position. All ports can
communicate with each other. The maximum speed is as specified.
4.2) VLAN feature
The device supports the full separation of ports between themselves. Changing toggle switch to the
„VLAN” position will prevent all 16 ports from communicating with each other except for the Uplink ports,
which can communicate with all ports simultaneously. After toggling the connection (called a „link”) will
be reset and separated between the ports.
4.3) PoE 250 m feature
The switch supports an extended working distance between it and the end-device. In this mode, you can
use one cable with a maximum length of 250 m. It is imperative that the cable is certified for a minimum
category 5e, has 8 wires,and the conductor is made of pure copper (100% CU). By changing toggle switch
to the „PoE Extend 250 m” position, all 16 ports will support longer distance operation. After toggling the
power on the PoE ports will still be delivered, however, the connection (called as a link) will be reset and
speed will be max. up to 10 Mb/s.
4.4) Turning off PoE ports after exceeding the PoE budget feature
The PoE switch provides a full, total PoE budget of 150 or 250 W (depending on model). PoE ports can
operate in the IEEE 802.3af or IEEE 802.3at standard, ensuring maximum power supply of connected
devices up to 30 W per port. If the total available PoE budget is exceeded, the switch chipset will turn off
the power on the PoE ports, starting with the highest numbering of the PoE port to the smallest. The
shutdown procedure will be stopped when a total load of connected devices will be lower than the
available PoE budget. It is recommended to connect the most important devices starting from the port
with the lowest numbering. Never connect devices that may exceed the PoE budget to PoE ports with the
highest numbers. That will cause a run loop effect and the continuity of their work will not be
maintained.

Quick Installation Guide
Rack type PoE+ switches
PL | EN
E-mail: [email protected]
www.lanberg.eu
Lanberg © 2015-2021
13 |14
5) Troubleshooting
•Power LED is turned off: check if the power cord is correctly plugged in and the plug is in the PoE switch. On top
of that, make sure that input current parameters are in accordance with the specification. Try removing and
inserting the plug again or use a different power cord that meets the rack PoE switch specification.
•LAN port’s LED is turned off: check if the cable is not damaged and that the network configuration is set
correctly. Then check whether all devices connected to the PoE switch are operational and properly configured.
•The dedicated LAN port’s PoE LED is not lit orange: check that the end device supports active PoE mode - at
least one of the standar ds: IEEE 802.3af or IEEE 802.3at. Make sure to use a certified category 5e Ethernet
connection cable, built with 8 wires and made of pure copper (100% CU).
•Connected devices do not operate at distances up to 250 m: check if the toggle switch is set to „PoE Extend 250
m”. Then make sur e that used connection cable (Ethernet) is certified to a minimum of 5e, is made of 8 wires
and the conductor is made of pure copper (100% CU).
•Devices connected to the PoE ports operate at speeds of up to 10 Mb/s: check that the toggle switch is set to
„PoE Extend 250 m”. If so, switch it to „Normal”.
•Devices connected to the PoE ports cannot communicate with each other except Uplink ports: check if the
toggle switch is set to a „VLAN” position. If yes, toggle it to the „Normal” position.
•Connected products can communicate with each other even though the „VLAN” function is active: check if
there are devices connected to the Uplink ports, which redirect all traffic to all other ports. In this case, you
must use managed switches with the appropriate features to restrict transmission.
•The PoE ports with the highest numbering are switched off or switched off and on (run loop effect):
1) When end devices that exceed the PoE budget are connected to the lowest numbering ports: this is normal
switch behavior. If, for example, port 1 exceeds the PoE budget, the highest port will be turned off. When it is
turned off, the total PoE load (reduced by the value from the last port) will be less than the available budget.
That will cause the switch to turn on the previous port, which will cause the PoE budget to be exceeded again.
The situati on will stabilize when a load of port 1 will not exceed the PoE budget.
2) When end-devices that exceed the PoE budget are connected to the highest numbering ports: connect
essential devices intended to operate 24/7 to the lowest ports to maintain continuity of operation, as
described in point 1. Otherwise, the same device that causes the PoE budget to be exceeded and intended to
operate continuously will be continuously turned off and on (run loop effect).
•Other: Verify if all the connected devices are in Full-Duplex mode and if the cable is min. UTP Cat.5e, ≤ 100m.
If you cannot fix the issues stated above by yourself or others that have not been mentioned occur, please contact your
dealer for clarification and possible service.

Skrócona instrukcja obsługi |QIG
Przełączniki PoE+ typu rack
Rack type PoE+ switches
E-mail: [email protected] | suppo[email protected]
www.lanberg.pl | www.lanberg.eu
Lanberg © 2015-2021
WERSJA | VERSION: 2021/09
PL | EN
ZAWARTOŚĆ | CONTENT
Polski
English
str. 4
p. 9
