Landi Renzo STAP00B User manual

Variatore elettronico d’anticipo STAP 00 B
STAP 00 B timing advange processor
Variateur eletronique de l’avance à l’allumage STAP 00 B
Variatore elettronico d’anticipo STAP 00 B
Elektronischer verstellungsregler STAP 00 B
MANUALE ISTRUZIONE DI MONTAGGIO pag. 2
FITTING ISTRUCTIONS pag. 4
MANUEL DE MODE D’EMPLOI pag. 6
MANUAL ISTRUCCIONES DE MONTAJE pag. 8
MONTAGEANLEITUNG pag. 10
I
GB
F
S
D
S
TA
P00B
lpg and ngv systems
R
Landi Renzo Brazil| Rua Holdercim quadra 5
Lote 11 | CIVIT II | Serra | ES
CEP 29166-060

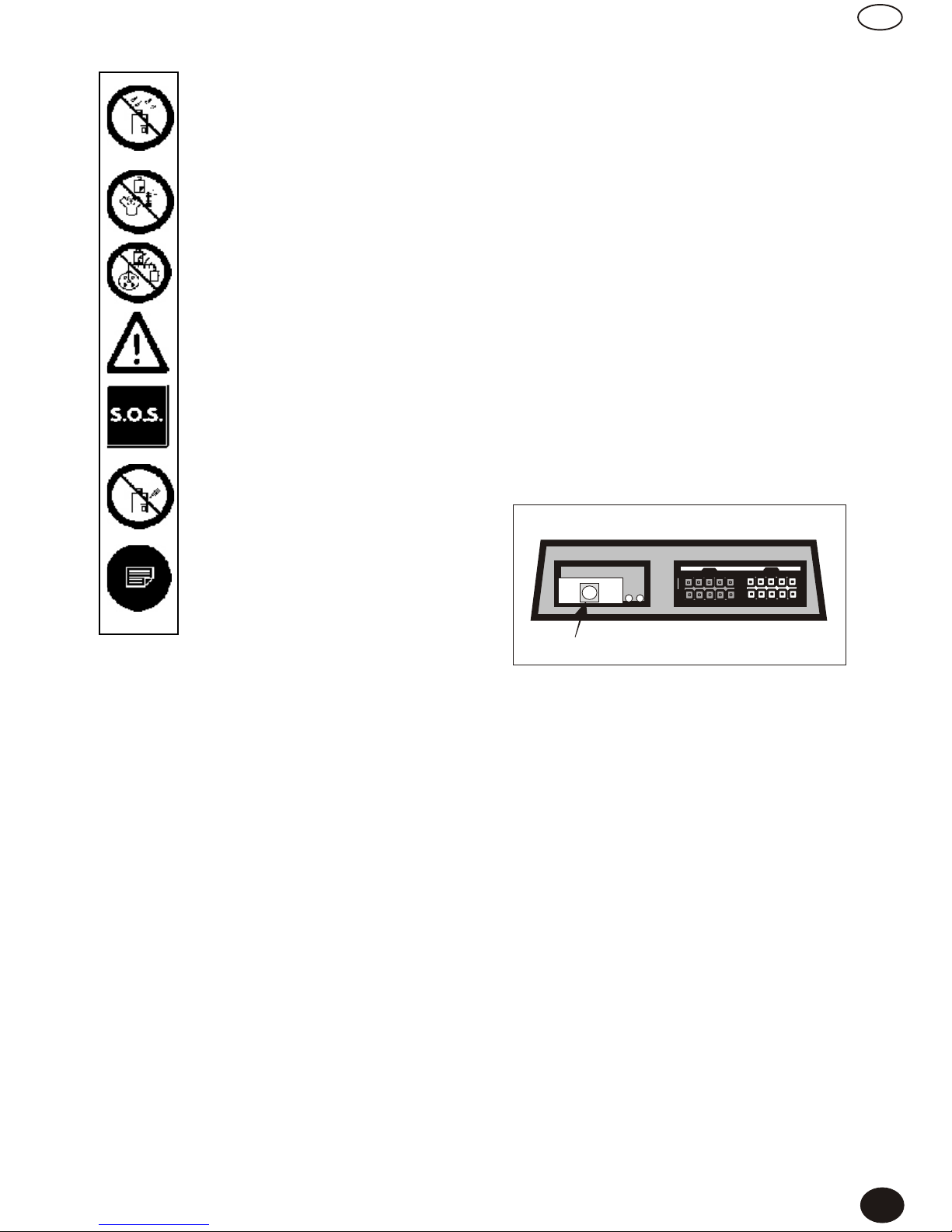

Avvertenze generali
Fissare il Variatore in posi-
zione verticale lontano da
possibili infiltrazioni d'acqua
e da eccessive fonti di calo-
re (es. collettori di scarico),
onde evitare di danneggiar-
lo irreparabilmente.
Per evitare malfunziona-
menti del Variatore si con-
siglia di:
- passare i fili del Variatore
il più lontano possibile dai
cavi dell'alta tensione;
- fare delle buone connes-
sioni elettriche evitando
l'uso dei "rubacorrente". Si
tenga presente che la mi-
gliore connessione elettrica
è la saldatura debitamente
isolata.
Avvisare il cliente che in
caso di avaria il Variatore è dotato
di connettore di emergenza che
esclude il Variatore stesso e ripristi-
na il collegamento originale.
Per escluderlo operare come segue:
- togliere il cablaggio dal Variatore
ed inserirgli il connettore volante di
emergenza.
Non aprire per nessun motivo la sca-
tola del variatore, soprattutto con il
motore in moto o il quadro inserito.
La LANDI RENZO . declina
ogni responsabilità per danni a cose
e persone derivati dalla manomis-
sione del proprio dispositivo da par-
te di personale non autorizzato.
Applicare l'etichetta adesiva fornita
nella confezione, nel vano motore in
una posizione ben visibile per avvi-
sare della presenza del Variatore
d'anticipo.
Caratteristiche tecniche
Tensione di alimentazione:
10 ÷ 14 Vdc
Ingombri scatola variatore:
profondità 27 mm
altezza 120 mm
larghezza 75 mm
Ø foro di fissaggio 6 mm
Regolazione dell’anticipo
Il Variatore STAP 00 B è un
ritardatore a BENZINA.
Per regolare l'anticipo correttamen-
te procedere nel seguente modo:
-Avviare la vettura a GAS e agendo
sullo spinterogeno regolare l'antici-
po in modo da ottenere le massime
prestazioni a GAS;
- Passare a BENZINA e agendo sul
registro posto a fianco del
connettore del Variatore, riportare
l'anticipo al valore originale.
- Questa regolazione non modifica
quella fatta in precedenza a GAS.
- Si consiglia inoltre di verificare pri-
ma dell'installazione del Variatore
che le puntine siano pulite e con i
contatti vivi.
+
Registro di ritardo
02
I

Puntine malandate potrebbero causare spegnimenti o perdite di colpi.
- Con il Variatore i contatti delle puntine non si usurano più.
Attenzione: Controllare che sul positivo della bobina non ci sia la resistenza,
altrimenti prelevare il 12V sotto chiave in un'altra posizione.

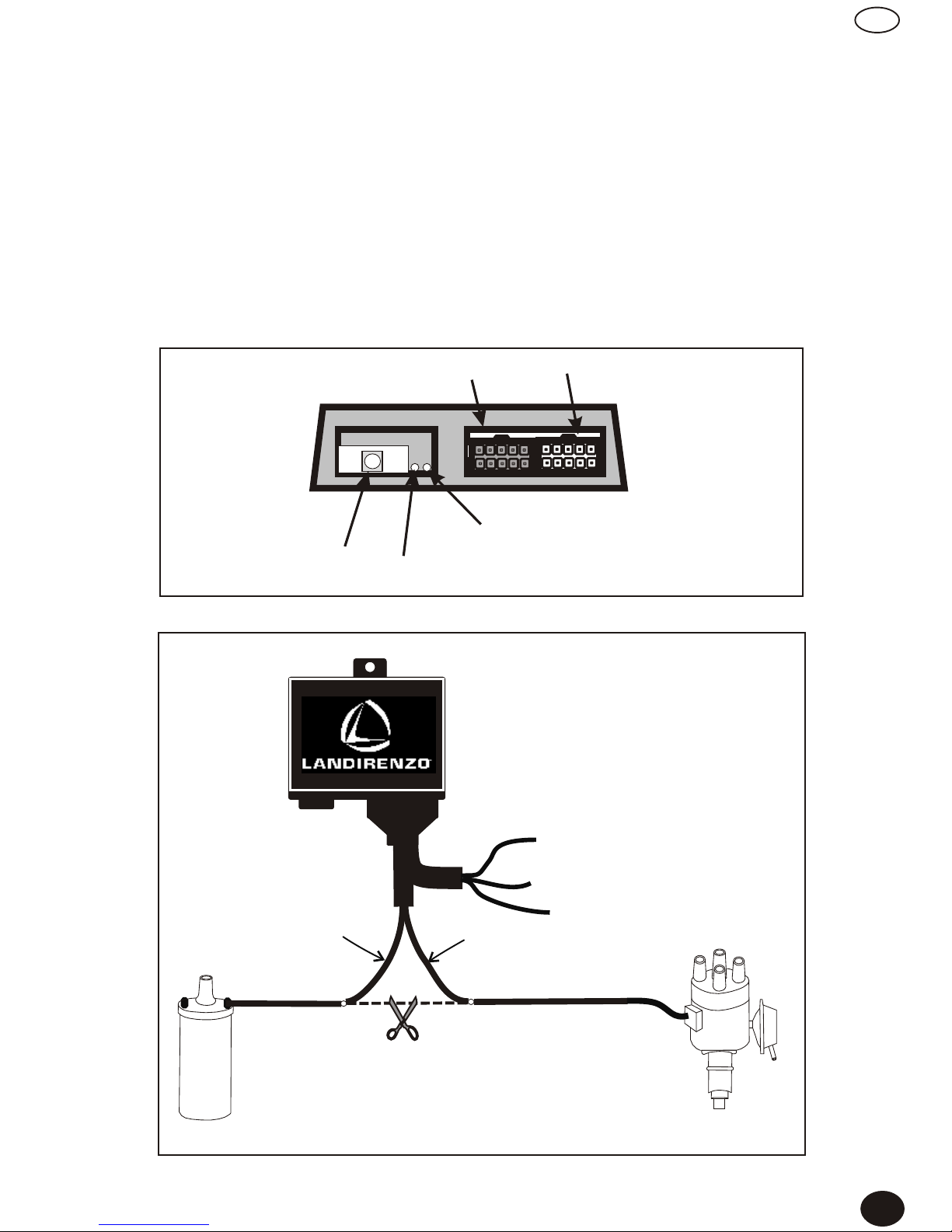

Schema tecnico
Rosso (+12V Sotto chiave)
Filo blu (Gas)
Filo nero (massa)
Filo bianco
Cablaggio “M”
Filo marrone
Bobina
Spinterogeno
-
+
LED rosso indicatore
di funzionamento a Gas
LED verde
Variatore acceso
Connettore di emergenza
Connettore principale
+
Registro di ritardo
03
I

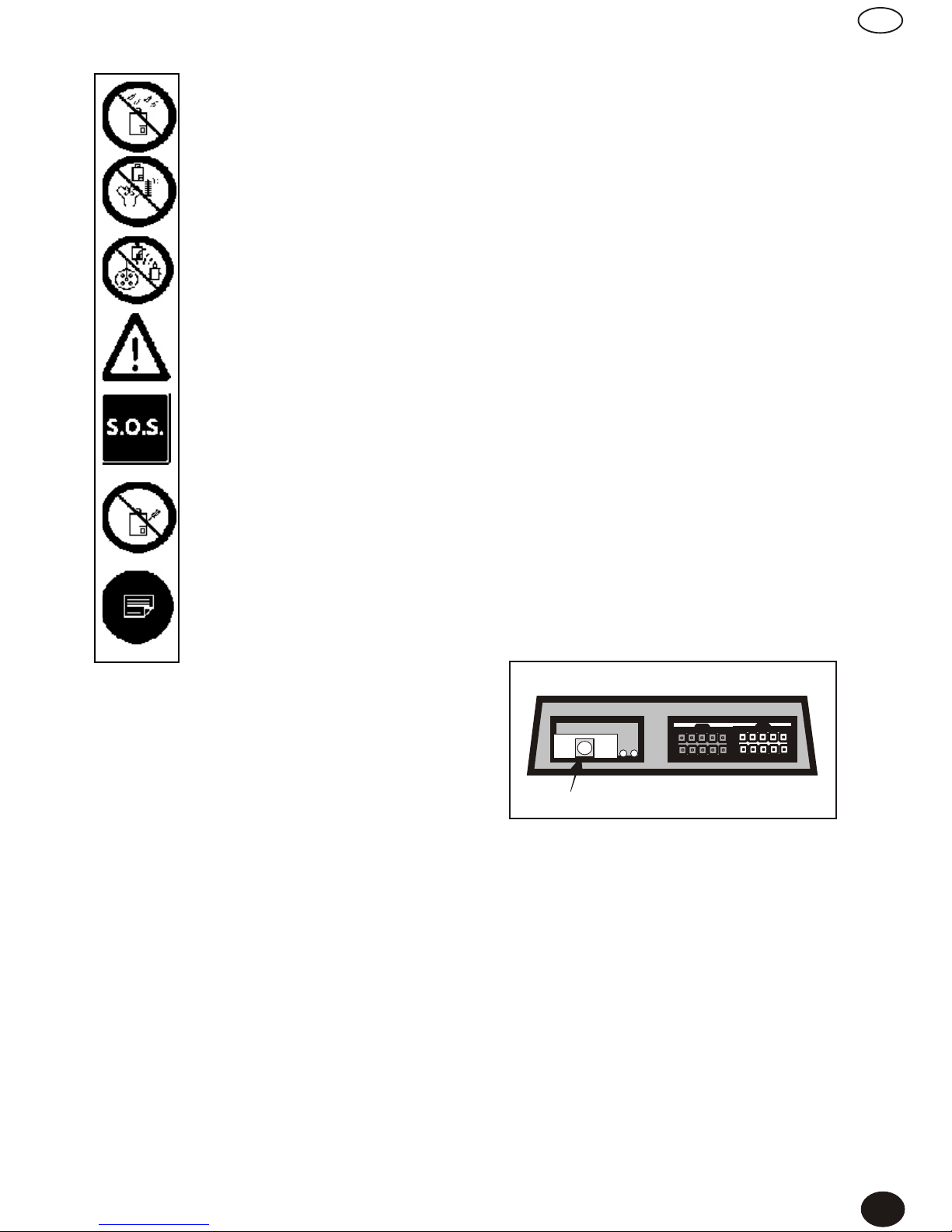

General directions
We advise you to fix the
Timing Advance Processor
in a vertical position, away
from possible water
infiltrations and excessive
heat sources (for example:
exhaust manifolds), so as to
avoid to irreparably damage
the Timing Advance
Processor.To avoid bad
workings of the Timing
Advance Processor we
advise you to:
- pass the Timing Advance
Processor wires away from
the high tension wire;
- make good connections
and do not use "steal
current".
Please, pay attention that
the best connection you can
do is a duly insulated welding.
Please advise the client that in case
of damage, the Timing Advance
Processor is provided with an
emergency connector which
switches off the same variator and
resets the original connection
operating as follows:
disconnect the Timing Advance
Processor wire and insert the
emergency connector.
Do not absolutely open the Timing
Advance Processor box, especially
when the engine is running or the
board panel is inserted.
Landi
Renzo.
Declines every
responsabilities for damages caused
to things or person which derives
from the tampering of its own device
provoked by unauthorized persons.
Stick the adhesive label supplied in
the wrapping, into the engine
compartment in a good position, to
advise of the presence of the Timing
Advance Processor.
Technical Specifications
Feeding Tension
10 ÷ 14 Vdc
Overal dimensions of the Electronic
Advance Variator Box
height 120 mm
depth 27 mm
width 75 mm
Ø fixing hole 6 mm
Advance regulation
The Timing Advance Processor
STAP 00 B is a FUEL retarder.
If you want to correctly regulate the
advance, operate as follows:
- Start the car on GAS mode and
operating on the distributor, regulate
the advance so as to obtain the best
performance on GAS mode;
- Pass to FUEL mode and operating
on the register set beside the Timing
Advance Processor connector, bring
the advance back to the original
value.
+
Fuel retard register
04
GB

- This regulation doesn't modify the one previously done on GAS mode.
- Furthermore, before the installation of the Timing Advance Processor, we
advise you to verify that the points and the contacts are well cleaned. In fact,
the points in bad conditions could provoke stopping or missing on the car.
- Using the Timing Advance Processor, the point contacts are no more worn
out.
Pay attention: please control that on the coil positive there isn't the
resistance, otherwise take the 12V under key in an other position.

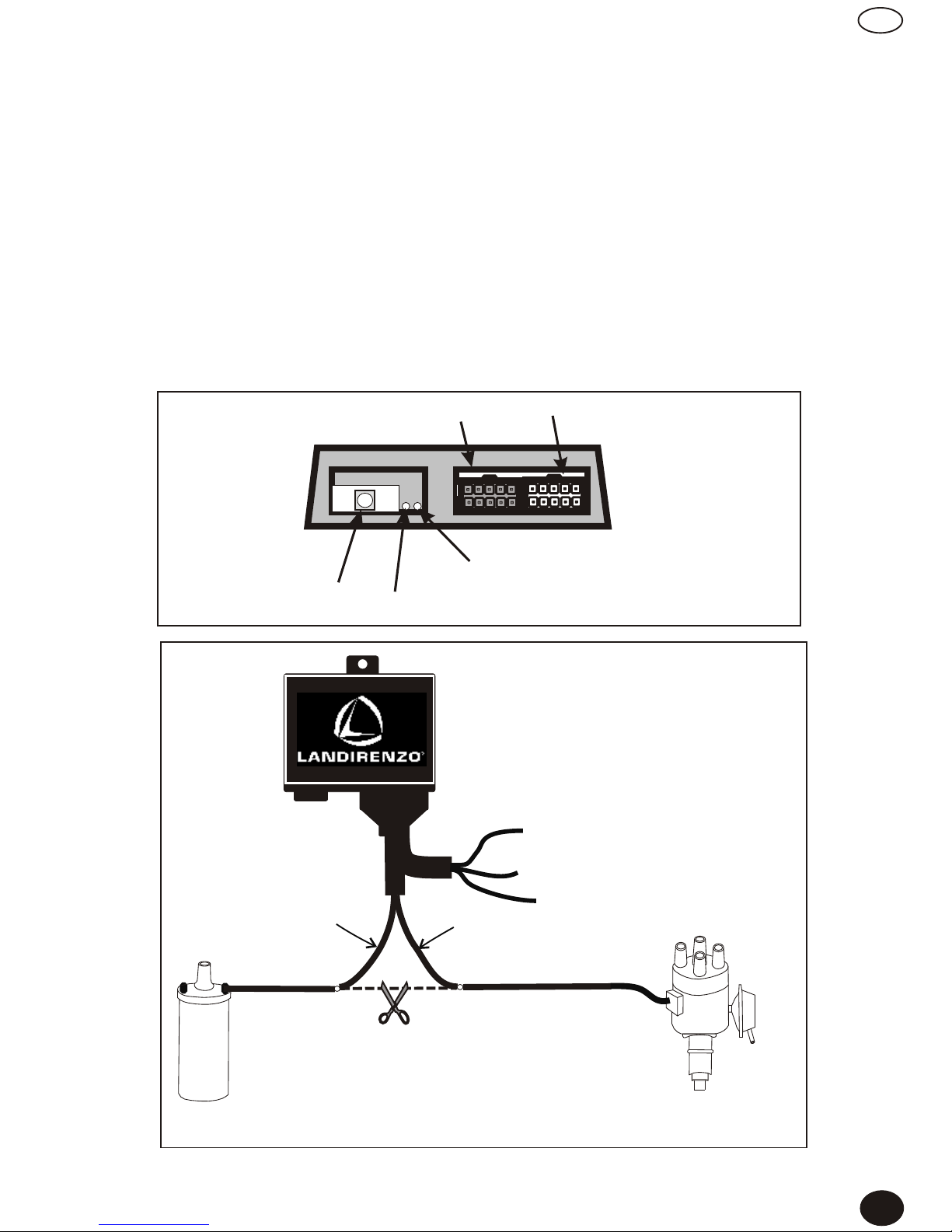

Technical drawing
Red (+12V ignition key system)
Blue wire (Gas)
Black wire (ground)
White wire
“M” Cabling
Brown wire
Ignition coil
Distributor
-
+
Red LED-Gas functioning indicator
Green LED - Regulator ON
Emergency connector
Main connector
+
Fuel retard register
05
GB

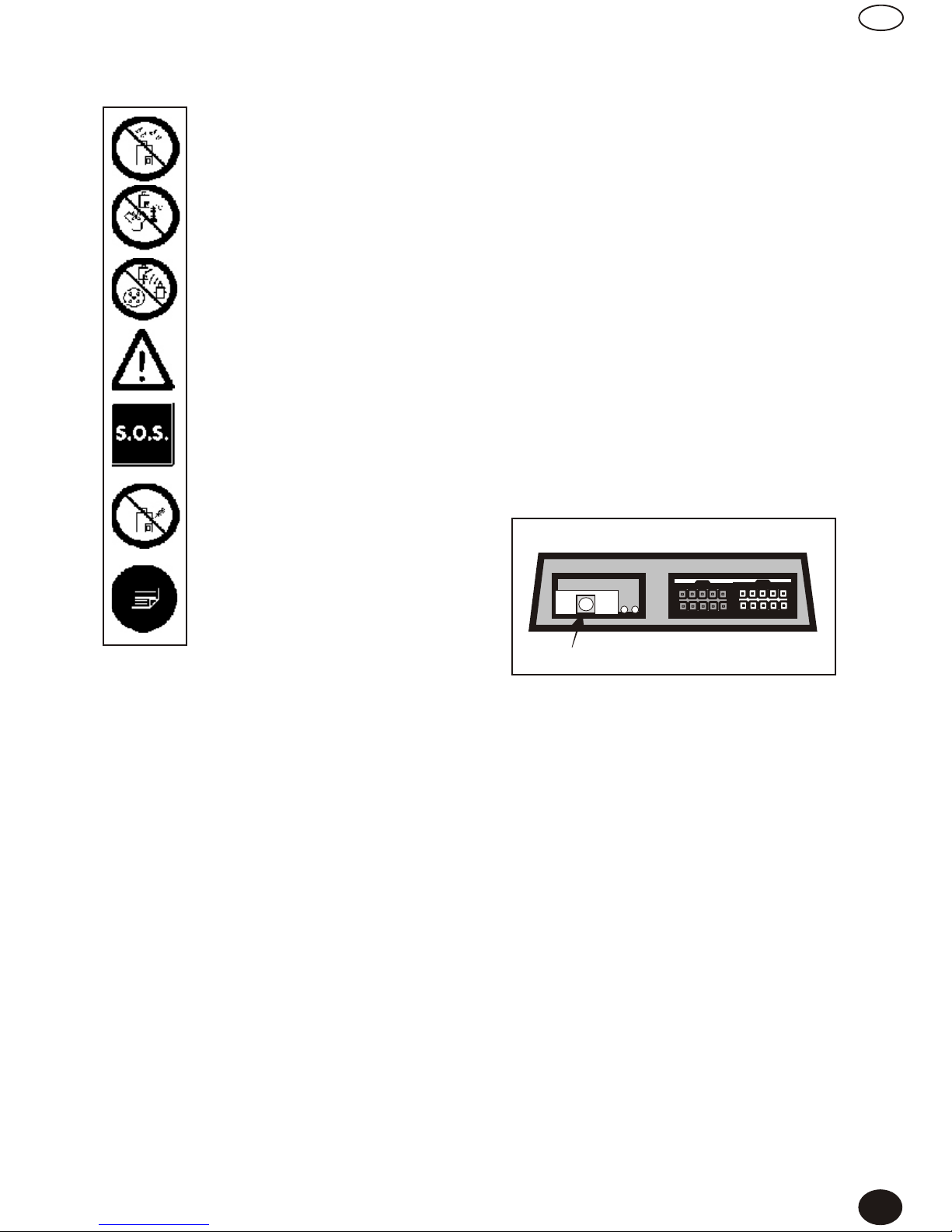

Instructions Générales
Fixez le variateur
verticalement loin de
possibles infiltrations d’eau
et d’excessives sources de
chaleur (ex. les collecteurs
d’échappement), afin
d’éviter des dégâts
irréversibles.
Pour éviter touts
malfonctionnements, il est
conseillé de:
-passer les fils du variateur
le plus loin possible des
câbles de haute tension,
-exécuter de bonnes
connexions. La meilleure
connexion électrique est la
soudure adéquatement
isolée.
Prévenez le client qu’en cas
d’avarie, le variateur est
doté d’un connecteur de secours qui
déconnecte le variateur et rétablit le
branchement initial. Pour le
déconnecter, enlevez le câblage du
variateur et activez le connecteur de
secours.
N’ouvrez par aucun motif, le boîtier
du variateur, surtout lorsque le
moteur est en marche ou la clé de
contact est insérée. Landi Renzo
décline toute responsabilité
en cas de dégâts à des personnes
ou à des biens provoqués par la
manipulation de son dispositif par un
personnel non autorisé et par la non-
Observation des instructions.
Appliquez l’étiquette adhésive
fournie en dotation, sur une partie
bien visible du logement moteur,
pour signaler la présence du
variateur de l’avance à l’allumage.
Caractéristiques techniques
Tension d’alimentation
de 10 à 14 Vdc
Dimensions boîtier du variateur
hauteur 120 mm
profondeur 27 mm
largeur 75 mm
ø trou de fixation 6 mm
Réglagede l’avance
Le variateur STAP 00 B est un
retardeur à ESSENCE.
Pour bien régler l’avance procédez
de la façon suivante:
- Démarrez le véhicule au GAZ en
agissant sur l’allumeur, réglez l’avan-
ce de façon à obtenir le maximum
des performances au GAZ.
- Passez à ESSENCE, et en
agissant sur le trimmer placé à côté
du connecteur du variateur, ramenez
l’avance à sa valeur initiale.
- Ce réglage ne modifie pas le
réglage fait précédemment au GAZ.
- Avant d’installer le variateur il est
aussi conseillé de vérifier la proprété
des vis platinées et les contacts en
parfaites conditions.
+
Registre retard essence
06
F

Schéma technique
Des vis platinées en mauvais état peuvent provoquer des arrêts du
moteur ou des ratés.
- Avec le variateur, les contacts des vis platinées ne s’useront plus.
Attention! Contrôlez que la résistance ne antre soit pas sur le positif
de la bobine, sinon prélevez le 12 V sous clé dans une position.
Rouge (+12V Sous clé)
Fil bleu (Gaz)
Fil noir (masse)
Fil blanc
Câblage “M”
Fil marron
Bobine
Delco
-
+
INDICATEUR rouge - indiquant que le
fonctionnement est au gaz
INDICATEUR vert - indiquant que le
variateur est allumé
Connecteur d’urgence
Connecteur principal
+
Registre dei ritard
07
F

Advertencias generales
Fijar el variador en posición
vertical lejos de posibles
infiltraciones de agua y de
fuentes de calor excesivo
(ej. colectores de escape),
con el fin de evitar daños
irreparables. Para evitar un
mal funcionamiento del
Variador se aconseja de:
-pasar los hilos del Variador
lo más lejos posible de los
cables de alta tensión;
-realizar buenas conexiones
eléctricas evitando el uso de
“robacorrientes”. Hay que
tener en cuenta que la mejor
conexión eléctrica es la
soldadura, aislada como se
debe.
Avisar al cliente de que,en
caso de avería, el Variador
está dotado de un
conectador de emergencia que
excluye el mismo Variador y
restablece la conexión original. Para
excluirlo realizar las siguientes
operaciones:
-quitar el cableado del Variador e in-
serirle el conectador volante de
emergencia.
No abrir nunca la caja del Variador,
sobre todo con el motor en función
o el cuadro inserido.
Landi Renzo declina
cualquiera responsabilidad por
daños a personas o cosas derivados
de la manumisión del
dispositivo por parte de personal no
autorizado.
Características técnicas
Tensión de alimentación
10 - 14 Vdc
Medidas caja du Variador
Altura 120 mm
Profundidad 27 mm
Anchura 75 mm
Diám. orificio de fijación 6 mm
Regulación del anticipo
El Variador STAP 00 B es un
retardador a GASOLINA.
Para regular correctamente el anti-
cipo, realizar las siguientes
operaciones:
- Poner en marcha el vehículo a GAS
y mediante el distribuidor de
encendido regular el anticipo de for-
ma que se obtengan las máximas
prestaciones a GAS;
- Pasar a GASOLINA y mediante el
regulador colocado al lado del
conectador del Variador, volver a si-
tuar el anticipo en el valor original.
-Esta regulación no modifica la
hecha precedentemente a GAS.
+
Regulador retraso gasolina
Aplicar la etiqueta adhesiva que se
entrega en la confección dentro del
hueco del motor en una posición
bien visible para avisar de la
presencia del Variador de anticipo.
08
S

Esquema tècnico
- Además, se aconseja verificar antes de instalar el Variador que los
platinos estén limpios y con contactos vivos. Platinos estropeados
podrían causar apagados o pérdida de respuestas.
- Con el Variador los contactos de los platinos ya no se gastan.
Atención: Controlar que sobre el positivo de la bobina no esté la
resistencia, si lo está, coger el 12V bajo llave de otra posición.
Rojo (+12V relé multifunción )
Cable azul (Gas)
Cable negro (masa)
Cable blanco
Cableado “M”
Cable marrón
Bobina
Delco
-
+
LED rojo - indicator
de funcionamento con gas
LED verde
Variador encendido
Conector de emergencia
Conector principal
+
Registro de retardo
09
S

Einsteller Benzinverzögerung
Allgemeine Hinweise
Den Regler senkrecht und
fern von möglichen
Wassereinsickerungen und
übermäßiger Wärme (z.B.
Auspuffkrümmern)
befestigen, um ihn nicht in
unrückgängiger Weise zu
beschädigen.
Empfehlungen zur
Verhinderung von
Betriebsstörungen des
Reglers:
- die Reglerkabel so fern wie
möglich von
Hochspannungskabeln
verlegen;
- gute Stromanschlüsse
fertigen.
Als bester Stromanschluß
gilt eine zweckmäßig
isolierte Verschweißung.
Den Kunden darauf
hinweisen, daß der Regler für den
Fall eines Defektes mit einem
Notverbinder ausgestattet ist, der
den Regler ausschaltet und den
ursprünglichen Anschluß wieder
herstellt. Gehen Sie dazu wie folgt
vor:
- die Reglerverkabelung entfernen
und den fliegenden Notverbinder
einsetzen.
Das Reglergehäuse darf auf keinen
Fall geöffnet werden, vor allem bei
laufendem Motor oder
eingeschalteter Schalttafel. Landi
Renzo weist bei Personen-
oder Sachschäden, die auf einen
Mißgriff in die Landi Renzo-
Vorrichtung durch unbefugtes Per-
sonal zurückzuführen sind, jegliche
Haftung zurück.
Das in der Packung enthaltene
Klebeetikett an einer gut
sichtbaren Stelle im Motorraum
aufkleben, damit ein Hinweis auf
das Vorhandensein eines
Verstellungsreglers besteht.
Technische Eigenschaften
Anschlußspannung
10 ÷ 14 Vdc
Gehäuse-Außenmaße
Höhe 120 mm
Tiefe 27 mm
Breite 75 mm
ØBefestigungsloch 6 mm
Einregulierung der Verstellung
STAP 00 B ist ein Verzögerer für
BENZIN.
Gehen Sie zur richtigen
Einregulierung der Verstellung wie
folgt vor:
- Den PKW mit GAS anlassen und
unter Einwirkung auf den
Zündverteiler die Verstellung so
einregulieren, daß die maximale
GASbetriebsleistung erzielt wird.
- Auf BENZIN umstellen und durch
das Einwirken auf den Einsteller
neben dem Reglerverbinder die
+
10
D

Anschlussplan
Verstellung wieder auf den ursprünglichen Wert zurückstellen.
- Diese Einstellung ändert die zuvor im GAS-Betrieb vorgenommene
Einstellung nicht.
- Wir empfehlen außerdem dazu, vor der Reglerinstallation zu überprüfen,
daß die Zündstifte sauber sind gute Kontakte besitzen. Schlechte Zündstifte
könnten das Ausgehen des Motors oder Aussetzungen bewirken.
- Wenn ein Regler vorhanden ist, gibt es keinen Verschleiß der
Zündstiftkontakte mehr.
Achtung: Kontrollieren Sie, daß auf dem Pluspol der Spule kein Widerstand ist, sonst
muß der verschlossene 12V-Leiter an einer anderen Stelle entnommen werden.
Rot leiter (+12V Unter Schlüssel )
Blauer leiter (Gas)
Schwarzer leiter (masse)
Cablaggio “M”
Brauner leiter
Spule
Zündverteiler
-
+
LED rot - Vorlauf aktiviert
Anzeige gasbetrieb
LED grün - Speisung
Notanschluss
Hauptanschluss
+
Einsteller Benzinverzögerung
Wei er leiter
ß
11
D
