Rexon Select PTS 3.1
SK N  
HU S 
RO I  
BG И  
HR U  
TR M 
GR Οδηγιες Συναρολογησησ
RU И  
LV M 
EE P
IS L  
LT M 

2
18
2
3
4
7
16
12
17
11
15
14
13
9
10
20
6
8
5
19
1
M4x8
4x
Ø6
30x
M6x15
53x
Ø6
30x
AB C D

max. 700 mm
Rexon Select PTS 3.1
3
0063
I3B/P (30) I3B/P (50) I3B/P (37) I3+ (28-30/37)
CY, CZ, DK, EE, FI, FR, GB,
HU, IT, LT, NL, NO, SE, SI, SK,
RO, HR, TR, BG, IS, LU, MT
AT, CH, DE PL BE, CZ, ES, FR, GB, GR, IE, IT,
LT, LU, LV, PT, SK, SI
Hauptbrenner-Düse / Main burner nozzle / Gicleur du
brüleur principal / Ugello del bruciatore principale
/ Sproeikop van de hoofdbrander / Boquilla del
quemador principal / Huvudbrännarmunstycke
/ Hovedbrennerdyse / Hovedbrænder-dyse /
Pääpolttimen suutin / Dysza głównego palnika /
Tryska hlavního hořáku / Šoba glavnega gorilnika
/ Dýza hlavného horáka / Fő égőfej fúvóka / Duză
arzător principal / Дюза на главната горелка /
Mlaznica glavnog plamenika / Ana brülör memesi /
Ακροφύσιο κύριου καυστήρα / Форсунка основной
горелки / Galvenā degļa sprausla / Peapõleti düüs /
Aðalbrennari - Stútur / Pagrindinio degiklio purkštukas
Ø 0,92 mm Ø 0,81 mm Ø 0,85 mm Ø 0,92 mm
Seitenbrenner-Düse / Side burner nozzle / Gicleur
du brûleur latéral / Ugello del bruciatore principale /
Sproeikop van de zijbrander / Boquilla del quemador
lateral / Sidobrännarmunstycke / Sidebrennerdyse
/ Sidebrænder-dyse / Sivupolttimen suutin / Dysza
bocznego palnika / Tryska bočního hořáku / Šoba
stranskega gorilnika / Dýza bočného horáka / Oldalsó
égőfej fúvóka / Duză arzător lateral / Дюза на
страничната горелка / Mlaznica bočnog plamenika /
Yan brülör memesi / Ακροφυσιο πλευρικού καυστήρα /
Форсунка боковой горелки / Sānu degļa sprausla /
Külgpõleti düüs / Hliðarbrennari - Stútur / Degiklio
pusės purkštukas
Ø 0,84 mm Ø 0,73 mm Ø 0,77 mm Ø 0,84 mm
Verbrauch / Consumption / Consommation / Consumo
/ Verbruik / Consumo / Förbrukning / Forbruk / Forbrug
/ Kulutus / Zużycie / Spotřeba / Poraba / Spotreba /
Fogyasztás / Consum / Разход / Potrošnja / Tüketim /
Κατανάλωση / Расход / Patēriņš / Tarbimine / Eyðsla /
Suvartojimas
G30: 1014 g/h G31: 996 g/h G30: 1014 g/h G31: 996 g/h G30: 1014 g/h G31: 996 g/h G30: 1014 g/h G31: 996 g/h
1008CR3058 13,95 kW 37kg 65 x 40 cm 134 x 120 x 52 cm max. 5 kg 1,5 kg/h
max. Ø 310 mm
A
AA
B

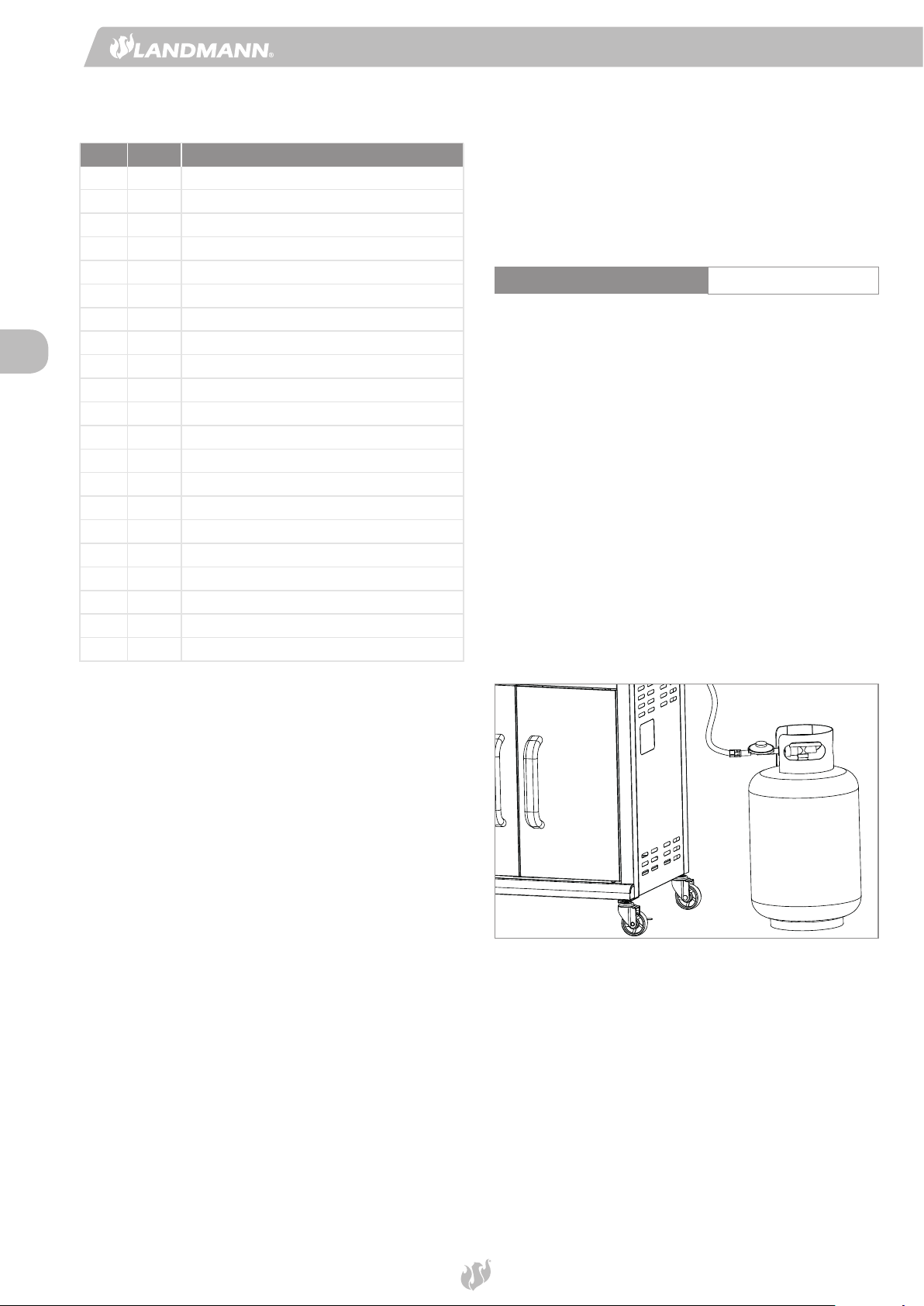

Platzierung der Gasflasche während der
Benutzung
Die Gasflasche darf während der Benutzung nicht im
Unterschrank aufbewahrt werden. Platzieren Sie die Gasflasche
neben dem Grill. Beachten Sie, dass die Gasflasche die
maximale Höhe von 700 mm nicht überschreiten darf.
4
DE
Gewährleistungsansprüche und Garantie
Ihr LANDMANN-Grill hat das Werk als Qualitätsprodukt
in technisch einwandfreiem Zustand verlassen.
LANDMANN übernimmt daher über Ihre gesetzlichen
Gewährleitungsansprüche hinaus eine erweiterte Qualitäts- und
Haltbarkeitsgarantie gegen Durchrosten auf folgende Teile:
Brenner 5 Jahre
Gewährleistungs-und Garantieansprüche sind grundsätzlich
ausgeschlossen bei nicht bestimmungsgemäßem Gebrauch des
Grills sowie bei Verwendung nicht zugelassener Brennmittel.
Verfärbung, Anrosten oder leichte Verformung der direkt den
Flammen ausgesetzten Teile (Grillrost, Grillplatte, Brenner,
Brennerabdeckung) beeinträchtigen nicht die Funktion
und begründen daher keine Garantieansprüche.
Bitte bewahren Sie für eine eventuelle Geltendmachung von
Garantie- oder Gewährleistungsansprüchen Ihren Kaufbeleg auf.
Teileliste
Pos. Anz. Bezeichnung
1 1 Brennereinheit (vormontiert)
2 2 Grillrost
3 3 Brennerabdeckung
4 1 Seitentisch, links
5 1 Seitenbrenner
6 1 Fettauffangtopf-Halter
7 1 Fettauffangtopf
8 1 Bodenplatte
9 2 Laufrolle, feststellbar
10 2 Laufrolle
11 1 Magnet
12 1 Seitenwand, links
13 1 Seitenwand, rechts
14 1 Rückwand
15 1 Querstrebe
16 2 Unterschranktür
17 2 Türgriff
18 1 Fettauffangblech
19 1 Seitenbrennerrost
20 1 Schlauchhalter
1 Schraubensatz mit Montagematerial
EG – Konformitätserklärung
Hiermit erklären wir, die Firma LANDMANN GmbH & Co. Handels-KG,
dass das hier beschriebene Gas Gerät der Verordnung (EU) 2016/426
entspricht.
Die Konformität wurde durch eine Baumusterprüfung gemäß der
Norm EN 498:2012 und EN 484:1998 nachgewiesen.
Durchgeführt wurde die Baumusterprüfung von der notifizierten Stelle
TÜV Rheinland. (1008).
Produktidentifikationsnummer: 1008 CR3058
Für weitere Informationen wenden Sie sich bitte an unsere Service
Abteilung.

Hinweis zum Seitenbrenner:
Nutzen Sie auf dem Seitenbrenner ausschließlich
Kochgeschirr, welches für Gaskochstellen geeignet ist.
Um einen sicheren Stand des Kochgeschirrs zu gewährleisten, darf
der Durchmesser nicht kleiner als angegeben sein:
min. Durchmesser max. Durchmesser
Ø 20 cm Ø 35 cm
2
1
Verwendung
Funktionselemente (siehe Seite 3):
A. Reglerknopf Hauptbrenner
B. Reglerknopf Seitenbrenner
Grill in Betrieb nehmen:
1. Öffnen Sie den Deckel der Grilleinheit (1).
2. Öffnen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
3. Jeder Brenner ist mit einem eigenen Zündsystem ausgestattet und
lässt sich somit einzeln zünden.
Drücke Sie den Reglerknopf, halten Sie diesen
gedrückt und drehen Sie den Reglerknopf gegen den
Uhrzeigersinn auf die Position MAX. (2) Ein lautes Klack-
Geräusch ist zu hören, dies ist die Piezo-Zündung.
4. Kontrollieren Sie, ob der Brenner gezündet wurde.
Schauen Sie dafür vorsichtig durch das Grillrost,
ob Flammen aus dem Brenner schlagen.
5. Sollte der Brenner nicht gezündet haben, drücken
Sie den Reglerknopf und drehen diesen wieder in
die 0-Position. Warten Sie 5 Minuten, damit sich
das Gas im Brennraum verflüchtigen kann.
6. Hat der Brenner gezündet, wiederholen Sie die oben
genannten Schritte für die restlichen Brenner.
WARNUNG! Öffnen Sie den Deckel während des Zündvorgangs.
WARNUNG! Beugen Sie sich während des Zünden der Brenner
nicht über die Grillfläche.
WARNUNG! Jeder Brenner kann einzeln gezündet werden.
WARNUNG! Sollte der Brenner nicht gezündet haben, drücken Sie
den Reglerknopf und drehen diesen wieder in die 0-Position. Warten
Sie 5 Minuten, damit sich das Gas im Brennraum verflüchtigen kann.
Wiederholen Sie anschließend den Zündvorgang.
Grill außer Betrieb nehmen:
1. Schließen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
2. Drücken Sie den Reglerknopf und drehen Sie diesen im
Uhrzeigersinn auf die 0-Position.
Rexon Select PTS 3.1
5
DE

Placement of the gas cylinder during use
The gas cylinder must not be stored in the base cabinet during
use. Position the gas cylinder next to the barbecue. Note that the
gas cylinder must not exceed the maximum height of 700 mm.
6
EN
Guarantee claims and warranty
Your LANDMANN barbecue left the factory
in a technically flawless condition.
For this reason, in addition to your statutory warranty claims
LANDMANN also offers an extended quality and durability
warranty against rusting through on the following parts:
Burner 5 years
Any warranty and guarantee claims shall become void in the
event of improper use of the barbecue or the use of non-approved
fuels. Discolouration, rusting or slight deformation of parts
exposed directly to the flames (cooking grill, hotplate, burner,
flame tamer, etc.) do not impair the function of the barbecue
and, as such, do not form a basis for any warranty claims.
Please retain your receipt in case you need to make a warranty claim.
Part list
Item Qty. Part name
1 1 Burner unit (pre-mounted)
2 2 Cooking grill
3 3 Flame tamer
4 1 Side shelf, left
5 1 Side shelf, right
6 1 Grease cup holder
7 1 Grease cup
8 1 Bottom panel
9 2 Lockable wheel caster
10 2 Wheel caster
11 1 Magnet bracket
12 1 Side panel, left
13 1 Side panel, right
14 1 Back panel
15 1 Sturt
16 2 Door
17 2 Door handle
18 1 Grease tray
19 1 Side burner rack
20 1 Side noozle bracket
1 Screw set with assembly material
EC – Declaration of Conformity
We, LANDMANN GmbH & Co. Handels-KG, hereby declare that the
gas appliance described here complies with EU regulation 2016/426.
Conformity has been verified by a type examination according to EN
498:2012 and EN 484:1998.
The type examination was carried out by the notified body TÜV
Rheinland. (1008).
Product identification number: 1008 CR3058
Please contact our service department for further information.

Notes on the side burner:
Exclusively use cookware on the side burner that has
been approved for use on gas cooking appliances.
To ensure the stability of the cookware, the diameter must not be
less than stated:
min. diameter max. diameter
Ø 20 cm Ø 35 cm
2
1
Utilisation
Functional elements (see page 3):
A. Main burner control knob
B. Side burner control knob
Starting up the barbecue:
1. Open the lid on the grill unit (1).
2. Open the gas supply on the gas cylinder (see operating manual)..
3. Each burner has its own ignition system and
they can therefore be ignited individually.
Press the control knob, hold it down, and turn it
anti-clockwise to the MAX position. (2) A loud
click can be heard; this is the piezo ignition.
4. Check whether the burner has been ignited. Carefully look
through the cooking grill to see if flames come out of the burner.
5. If the burner has not ignited, press the control knob and
turn it back to the 0 position. Wait for 5 minutes to allow
the gas in the combustion chamber to dissipate.
6. If the burner has ignited, repeat the above
steps for the remaining burners.
WARNING! Open the cover during the ignition process.
WARNING! Do not bend over the cooking area when igniting the
burners.
WARNING! Each burner can be ignited individually.
WARNING! If the burner has not ignited, press the control knob
and turn it back to the 0 position. Wait for 5 minutes to allow the
gas in the combustion chamber to dissipate. Then repeat the ignition
process.
Switching off the barbecue:
1. Close the gas supply on the gas cylinder (see operating manual).
2. Press the control knob and turn it clockwise to the 0 position.
Rexon Select PTS 3.1
7
EN

Placement de la bouteille de gaz pendant
l'utilisation
La bouteille de gaz ne doit pas être entreposée dans le meuble
inférieur pendant l'utilisation. Placer la bouteille de gaz à
côté du barbecue. Tenir compte du fait que la bouteille de gaz
ne doit pas dépasser la hauteur maximale de 700mm.
8
FR
Demandes de prises en
garantie et garantie
Votre barbecue LANDMANN est un produit de qualité qui
a quitté l'usine dans un état technique irréprochable.
Par conséquent, en plus de la garantie légale, LANDMANN
octroie une garantie de durabilité et de qualité étendue
contre la perforation par rouille sur les pièces suivantes:
Brûleur 5 ans
Toute prise en charge au titre de la garantie est, par principe,
exclue en cas d'utilisation non conforme du barbecue ainsi
qu'en cas d'utilisation d'un combustible non autorisé. La
décoloration, la corrosion ou une légère déformation des pièces
directement exposées aux flammes (grille, plaque, brûleur,
couvercle du brûleur) n'affectent pas le fonctionnement et
ne justifient donc pas une prise en charge sous garantie.
Conserver le justificatif d'achat pour toute éventuelle
revendication des droits de garantie.
Nomenclature
Pos. Nbre. Désignation
1 1 Module de brûleur (prémonté)
2 2 Grille
3 3 Couvercle du brûleur
4 1 Tablette latérale, gauche
5 1 Brûleur latéral
6 1 Support pour récipient récupérateur de graisse
7 1 Récipient récupérateur de graisse
8 1 Plaque de sol
9 2 Roulette, blocable
10 2 Galet de roulement
11 1 Aimant
12 1 Paroi latérale, gauche
13 1 Paroi latérale, droite
14 1 Paroi arrière
15 1 Traverse
16 2 Porte de placard inférieur
17 2 Poignée de la porte
18 1 Tôle de récupération de la graisse
19 1 Grille du brûleur latéral
20 1 Support du tuyau
1 Jeu de vis avec matériel de montage
Déclaration de conformité CE
Nous, la société LANDMANN GmbH & Co. Handels-KG, déclarons par
la présente que l'appareil au gaz décrit ici est conforme au règlement
(UE) 2016/426.
La conformité a été prouvée par un examen de type conformément
aux normes EN 498:2012 et EN 484:1998.
L'examen de type a été effectué par l'organisme notifié TÜV
Rheinland. (1008).
Numéro d'identification du produit: 1008 CR3058
Pour de plus amples informations, s'adresser à notre département
service.

Remarque concernant le brûleur latéral:
Sur le brûleur latéral, utiliser uniquement des ustensiles
de cuisine adaptés aux espaces de cuisson au gaz.
Pour garantir la sûreté des ustensiles de cuisson, le
diamètre ne doit pas être inférieur à celui indiqué:
Diamètre minimal Diamètre maximal
Ø 20 cm Ø 35 cm
2
1
Utilisation
Éléments fonctionnels (voir page 3):
A. Bouton de régulateur du brûleur principal
B. Bouton de régulateur du brûleur latéral
Mettre le barbecue en service:
1. Ouvrir le couvercle de l'unité du barbecue (1).
2. Ouvrir l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
3. Chaque brûleur est équipé d'un système d'allumage
et peut ainsi être allumé individuellement.
Appuyer sur le bouton du régulateur, le maintenir enfoncé et le
tourner dans le sens anti-horaire sur la position MAX. (2). Un bruit
de claquement fort se fait entendre, il s'agit de l'allumage piézo.
4. Contrôler si le brûleur a été allumé. Regarder avec
précaution par la grille si des flammes sortent du brûleur.
5. Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en
position 0. Attendre 5 minutes afin que le gaz puisse
se volatiliser dans la chambre de combustion.
6. Si le brûleur s'est allumé, réitérer les étapes
susmentionnées pour les brûleurs restants.
AVERTISSEMENT ! Ouvrir le couvercle pendant la procédure
d'allumage.
AVERTISSEMENT! Ne pas ne pencher au-dessus de la surface du
barbecue pendant l'allumage des brûleurs.
AVERTISSEMENT ! Chaque brûleur peut être allumé
individuellement.
AVERTISSEMENT! Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en position 0. Attendre
5 minutes afin que le gaz puisse se volatiliser dans la chambre de
combustion. Réitérer ensuite la procédure d'allumage.
Mettre le barbecue hors service:
1. Fermer l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
2. Appuyer sur le bouton du régulateur et le tourner dans le sens
horaire sur la position 0.
Rexon Select PTS 3.1
9
FR

Posizionamento della bombola del gas
durante l'uso
Durante l'uso, la bombola di gas non deve essere
conservata nell'armadio inferiore. Posizionare la bombola
di gas accanto al barbecue. Osservare che la bombola
di gas non superi l'altezza massima di 700 mm.
10
IT
Diritti di garanzia e garanzia
Il Vostro barbecue della LANDMANN ha lasciato lo stabile
come prodotto di qualità in uno stato tecnico perfetto.
Oltre alla garanzia prevista dalla legge, LANDMANN pertanto
offre una garanzia estesa che copre la qualità e la protezione
contro l'arrugginimento dei seguenti componenti:
Bruciatore 5 anni
I diritti alla garanzia decadranno in caso di un uso irregolamentare
del barbecue come anche in caso di utilizzo di combustibili non
ammessi. Lo scolorimento, arrugginimento oppure una leggera
deformazione delle parti direttamente esposte alle fiamme
(griglia, piastra di cottura, bruciatori, coperchio del bruciatore,
candela di accensione) non hanno nessun effetto sulla funzione
e perciò non costituiscono nessuna rivendicazione di garanzia.
Si prega di conservare la ricevuta dell'acquisto nel caso si
vogliano far valere delle rivendicazioni di garanzia.
Elenco dei pezzi
Pos. Quant. Descrizione
1 1 Unità bruciatore (preassemblata)
2 2 Griglia
3 3 Copertura del bruciatore
4 1 Piano di appoggio laterale, sinistra
5 1 Bruciatore laterale
6 1 Supporto per vaschetta raccogligrassi
7 1 Vaschetta raccogligrassi
8 1 Piastra di base
9 2 Rotella, bloccabile
10 2 Rotella
11 1 Magnete
12 1 Parete laterale, sinistra
13 1 Parete laterale, destra
14 1 Parete posteriore
15 1 Montante diagonale
16 2 Sportello per armadio inferiore
17 2 Maniglia dello sportello
18 1 Bacinella recupero olio
19 1 Griglia per il bruciatore laterale
20 1 Supporto del tubo flessibile
1 Insieme di viti con materiale di montaggio
Dichiarazione di conformità CE
Con la presente, noi, la ditta LANDMANN GmbH & Co. Handels-KG,
dichiariamo che l'apparecchio qui descritto corrisponde alla normativa
(CE) 2016/426.
La conformità è stata dimostrata attraverso una prova di omologazione
secondo le normative EN 498:2012 e EN 484:1998.
La prova di omologazione è stata eseguita dall'ente notificata TÜV
Rheinland. (1008).
Codice di identificazione prodotto: 1008 CR3058
Per ulteriori informazioni prego rivolgetevi al nostro reparto assistenza.
