Laserworld RTI-Nano Tripan User manual

Manual / Bedienungsanleitung
RTI-Nano Tripan
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
rev. 01/2014
English
Deutsch

Manual: RTI Nano AT Series
page 2 / 25
Rechtlicher Hinweis:
Die Firma Laserworld AG behält sich das
Recht vor, Änderungen an ihren Produkten
vorzunehmen, die der technischen Weiter-
entwicklung dienen. Diese Änderungen wer-
den nicht notwendigerweise in jedem Einzel-
fall dokumentiert.
Diese Betriebsanleitung und die darin ent-
haltenen Informationen wurden mit der ge-
botenen Sorgfalt zusammengestellt. Die Fir-
ma Laserworld AG übernimmt jedoch keine
Gewähr für Druckfehler, andere Fehler oder
daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genann-
ten Marken und Produktnamen sind Waren-
zeichen oder eingetrageneWarenzeichen der
jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld
product. Due to continual product develop-
ments and technical improvements, Laser-
world (Switzerland) AG reserves the
right to make modications to its products.
This manual and its content have been made
with due care but Laserworld (Switzerland)
AG cannot however, take any responsibility
for any errors, omissions or any resulting
damages forthwith.
The brands and product names mentioned
in this manual are trade marks or registered
trade marks of their respective owners.

Manual: RTI Nano AT Series
page 3 / 25
Content:
1. Product and package contents
2. Preliminary warning notices
3. Steps for setup, safety instructions
4. Safety instructions for work on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
9. Remote Control Pad
10. Cleaning
Final statement
Technical data sheet
Laser specications

Manual: RTI Nano AT Series
page 4 / 25
1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x key for (key-) switch
1 x power cable 1 x patch cable
1 x manual
1 x detachable remote pad with cable
3. Initial operations, safety instructions
1. Make sure to use correct voltage; see in-
formation on device & in this manual.
2. Make sure that the device is not connec-
ted to mains during installation.
3. Installation has to be done by technical
experienced and qualied persons ac-
cording to safety regulations of the res-
pective country.
4. Always ensure that maximum permis-
sible exposure (MPE) is not exceeded
in areas accessible to the public or
members of sta.
5. In some countries an additional ins-
pection by technical control institutes
could be necessary.
6. The power supply should be easily acces-
sible.
7. When installing the laser mount it with
a minimum distance of 15 cm from walls
and objects.
8. For safe setup e.g. on walls or ceilings
please use a safety cord. The safety cord
should be able to withstand tenfold the
weight of the device. Please follow the
accident prevention regulations of pro-
fessional associations and/or comparable
regulations for accident prevention.
9. If the device has been exposed to great
temperature changes, do not switch it
on immediately.
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector panels,
power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of damage to the
eyes or even blindness in extreme circumstances!
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: RTI Nano AT Series
page 5 / 25
10. Never use dimmer, RC or other electroni-
cally switched sockets. Whenever possib-
le, do not use the laser projector together
with large appliances (especially fog ma-
chines) on the same mains!
11. Ensure sucient ventilation and do not
place the device on any warm or heat ra-
diating surface. Especially the ventilati-
on openings must not be covered!
12. Ensure that device does not get over-
heated. Make sure that the device is not
exposed to spotlights (especially moving
heads). Heat of spotlights could overheat
laser in a little while and leads to a degra-
dation of performance.
4. Working on the device
1. This product has no user serviceable parts inside and should only
be maintained and serviced by a qualied engineer.
2. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
3. Only use non-reecting tools to work on device.
4. Wear protective clothing (like goggles, gloves etc.) accor-
ding to laser power and wavelength of the laser.
5. Service notes
• Moisture and heat can reduce lifetime of
the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this device will
reduce durability of the laser diode dra-
matically.
• Avoid sharp knocks and shocks to this
device and ensure sucient protection
during transportation. Look after your La-
serworld product.
• To increase durability of your laser,
protect device against overheating:
-Always ensure sucient ventilation.
-Do not face spotlights (especially mo-
ving heads) to the device.
-Check temperature after approx. 30
minutes with each new installation.
If necessary install the projector at a
place with dierent temperature.
-the device is according IP65 water-
proof. Nevertheless please make sure,
that water can‘t get into the device,
or the power or data connections.
Please check the connections.
-Switch o device when it is not nee-
ded. Diodes are switched on and can
wear out even if there is no visible la-
ser output.
• As for troubleshooting, please check the
FAQ on our website www.laserworld.com
• Removal of the warranty label as well
as damages to the device caused by
improper handling, neglect of the sa-
fety instructions and service notes will
void the warranty.

Manual: RTI Nano AT Series
page 6 / 25

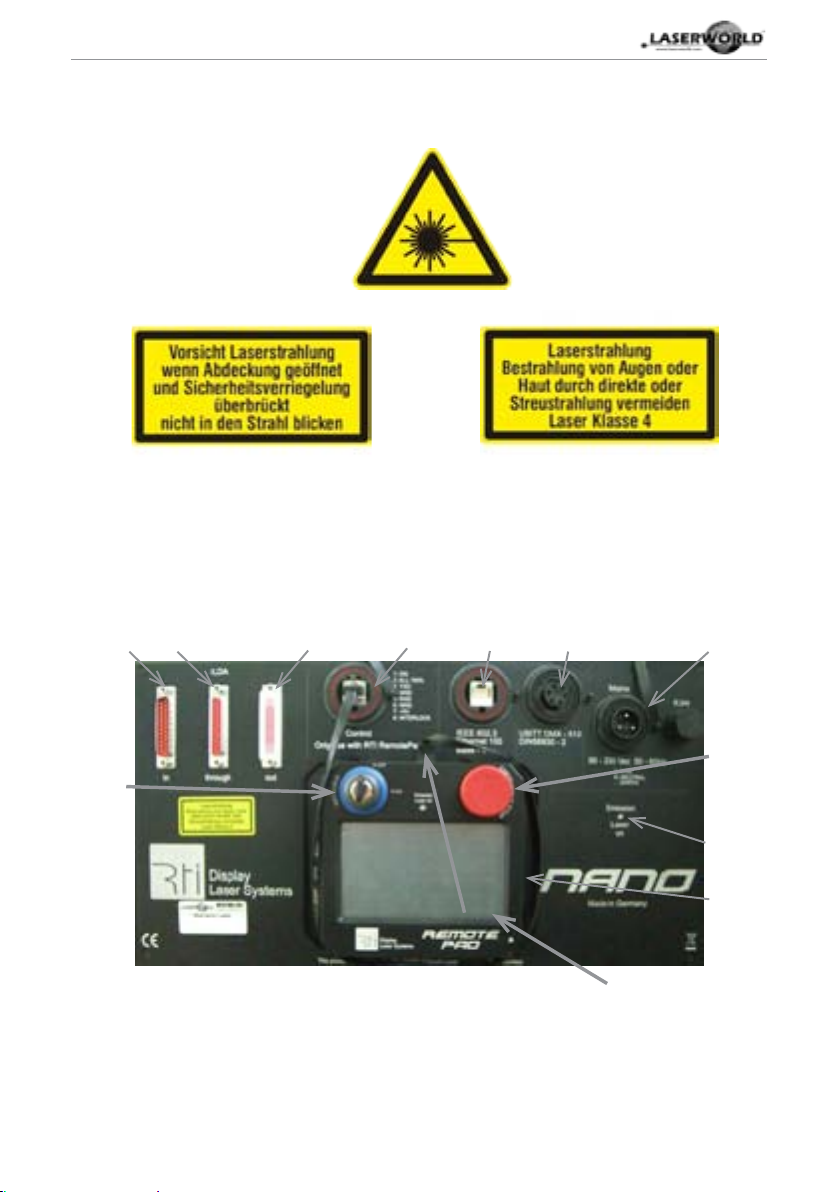

6. Warnings and other notices on the device
Laser radiation!
Laser radiation!
Avoid exposure to beam
Laser class 4
Caution of radiation if cover is
removed. Don‘t look into the beam.
7. Device connections
connection for power supply
ILDA in
detachable
remote
control pad
ILDA out* Control
Emission LED
LAN* DMX*
* optional features
ILDA through
key switch
touchscreen
Emergency stop
Emission LED

Manual: RTI Nano AT Series
page 7 / 25
8. Operation
Please note that when the ‘Emission LED’ is on, the laser is enabled and may emit laser light.
There is one LED on the remote control pad, one on the rear side and one on the front side of
the device. The LED on the device ashes if the device is connectect to the power supply. The
LED on the control pad ashes if the device is switched on.
8.1 Power supply
Please make sure that the power supply is connected to an overload and a ground fault (earth
leakage) protection. Make sure to use correct voltage; see information at the end of this ma-
nual.
8.2 ILDA control
To control your device connect it via ILDA cables to an interface/controller. The pinout and
maximum voltages for the ILDA standard Sub-D connectors can be found on the following site
8.3 External Interlock
The Remote Control Pad has a built-in emergency stop. If there is the need for an external
interlock, please disconnect the Remote Control Pad and use the ‚Control‘ connection (RJ-48
connector) to connect it with an external interlock. Pins 7 and 8 are the emergency stop.

Manual: RTI Nano AT Series
page 8 / 25
Pin Signal
1 x-axis scanner, positive signal. Dierence of 10V
2 y-axis scanner, positive signal. Dierence of 10V
3 intensity/brightness, positive signal. Dierence of 5V
4 & 17 Interlock. Linking of both enables output
5 red intensity, positive signal. Dierence of 5V
6 green intensity, positive signal. Dierence of 5V
7 blue intensity, positive signal. Dierence of 5V
9 yellow intensity, positive signal. Dierence of 5V (depending on the version)
10 cyan intensity, positive signal. Dierence of 5V (depending on the version)
OR: DMX512 IN; positive signal (Showeditor and Phoenix interfaces).
11 DMX512 OUT; positive signal (depending on the version)
13 Shutter. Dierence of 5V
14 x-axis scanner, negative signal. Dierence of 10V
15 x-axis scanner, positive signal. Dierence of 10V
16 intensity/brightness, negative signal. Dierence of 5V
18 red intensity, negative signal. Dierence of 5V
19 green intensity, negative signal. Dierence of 5V
20 blue intensity, negative signal. Dierence of 5V
22 yellow intensity, negative signal. Dierence of 5V
23 cyan intensity, negative signal. Dierence of 5V
OR: DMX512 IN; negative signal
24 DMX512 OUT; negative signal
25 Ground
After connecting select„LASER ON - ILDA IN“ on the Remote Control Pad.
DB-25 ILDA connector

Manual: RTI Nano AT Series
page 9 / 25

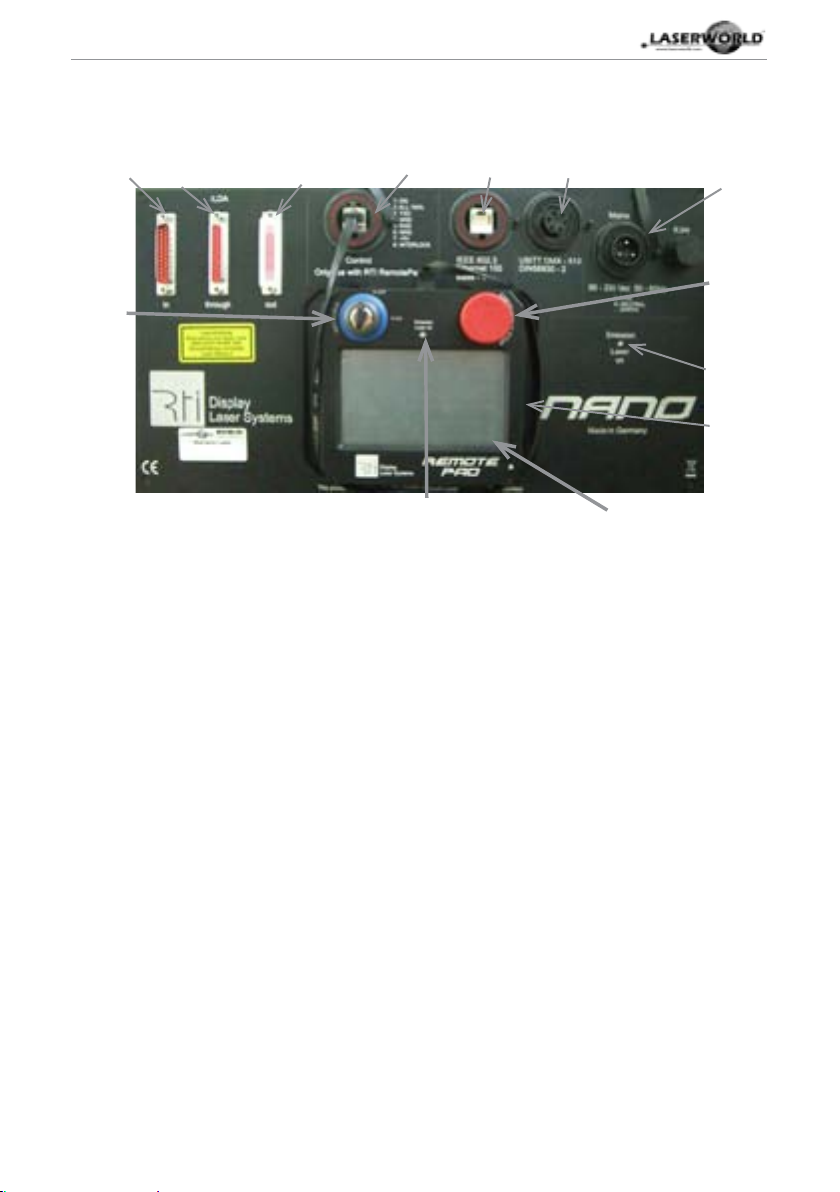

9. Remote Control Pad
Your device is equipped with a detachable remote control pad. The following images explain
the use of the pad. Touch the screen to change the settings.
Starting sequence
Emergency Stop
button:
Press button to inter-
rupt laser output
Emission Laser on button:
The device is enabled if the
diode is lit.
Touchscreen
Key switch with key:
Insert key and turn it to
‚on‘ to start the device.
Laser on / o:
Device is enabled /
disabled
Version and tempera-
ture display
Laser status, amperage
& interlock status
display
Laser on / internal:
The internal access
to an e.g. SD-card is
enabled
Laser on / ILDA in:
The external access
through ILDA is ena-
bled
Color & Scan Setup:
Use these buttons for co-
lor or scan settings
DMX, Adv. and Setup:
Use these buttons for the
color or scan settings.
Adv. Setup only for factory
defaults!
Back:
Use this button to return
back.
Status display
Main Menu

Manual: RTI Nano AT Series
page 10 / 25

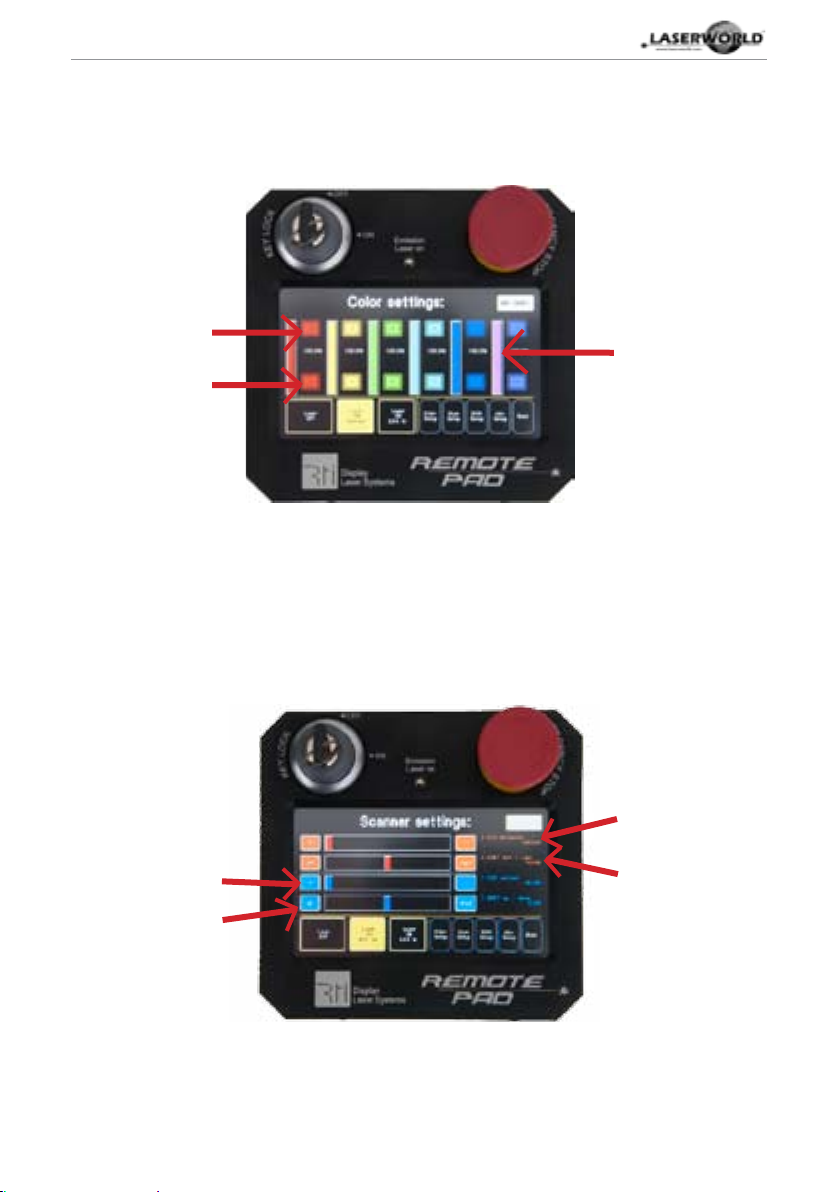

9.2 Color Settings:
9.3 Scanner Settings:
9.2 Color Settings:
9.3 Scanner Settings:
+ / -:
Use these buttons to
change the color inten-
sity
Colors:
Please note that
only implemented laser
sources can be changed in
their itensity. If there is e.g.
no yellow laser source in-
stalled in your device you
can‘t change the itensity
of the yellow color.
The intensity change
only applies per single
laser source and does
not change mixed colors.
Please use your software
to change mixed color in-
tensities.
X Size horizontal:
Use these buttons to
change the horizontal
size of the output
Y Size vertical:
Use these buttons to
change the vertical size of
the output
Y Shift up/down:
Use these buttons to
change the vertical shift
of the output
X Shift left/right:
Use these buttons to
change the horizontal
shift of the output

Manual: RTI Nano AT Series
page 11 / 25
10. Cleaning
Use a damp cloth to clean the housing.
To maintain adequate cooling, fans have to be cleaned periodically.
To clean the fan and air vents:
1. Disconnect the data and power cables and allow the device to cool for at least 5 minutes.
2. Remove dust and dirt from the fan blades, vent grill and heatsink using a soft brush, cot-
ton swab, vacuum or compressed air.

Manual: RTI Nano AT Series
page 12 / 25
Final statement
Laserworld products are tested and product packaging is inspected before leaving our
warehouse.
Users must to follow the local safety regulations and warnings within this manual and adhere
to any regulations within its place of use. Damages through inappropriate use will void any
liability or warranty of our products.
Due to continual product developments, please check for the latest update of this product
manual at www.laserworld.com. If you do have any further questions, then please contact
your dealer/place of purchase or use our contact section on our website.
For service issues, please contact your dealer/place of purchase and ensure only genuine
Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change..
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil-Oberhofen
SWITZERLAND
Registered oce:
8574 Lengwil-Oberhofen / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE 258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Cleantech Europe GmbH
Managing Director: Thomas Schulze
Fürkhofstr. 5
81927 München / GERMANY

Manual: RTI Nano AT Series
page 13 / 25
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am Gerät
7. Geräteanschlüsse
8. Bedienung
9. Remote Control Pad
10. Reinigung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: RTI Nano AT Series
page 14 / 25
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt
ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Schlüssel für das
1 x Kaltgerätekabel zur Stromversorgung Remote Control Pad
1 x Bedienungsanleitung 1 x Patchkabel
1 x abnehmbares Remote Control Panel
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Gerät mit
der richtigen Spannung betreiben
(siehe Angaben auf dem Gerät bzw. in
dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während
der Installation nicht mit dem Strom-
netz verbunden ist.
3. Der Laser darf nur von technisch versier-
tem Fachpersonal gemäss der im jewei-
ligen Land geltenden Sicherheitsbestim-
mungen installiert werden.
4. Die am Betriebsort geforderten Sicher-
heitsabstände zwischen Gerät und
Publikum, bzw. maximal zulässige Be-
strahlungswerte (MZB), müssen immer
eingehalten werden.
5. In bestimmten Ländern kann zusätzlich
eine Abnahme durch ein technisches
Überwachungsinstitut erforderlich sein.
6. Die Stromversorgung zugänglich halten.
7. Halten Sie bei der Installation einen Min-
destabstand von 15 cm zur Wand und an-
deren Objekten ein.
8. Bei einer Festinstallation an Wand, Decke
o.ä., sichern Sie den Laser zusätzllich mit
einem Sicherheitsfangseil. Das Fang-
seil sollte mindestens dem 10-fachen
Gewicht des Geräts standhalten können.
Im Übrigen beachten Sie die Unfallverhü-
tungsvorschriften der Berufsgenossen-
schaften und/oder vergleichbare Rege-
lungen zur Unfallverhütung.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den An-
schlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparab-
len Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher An-
spruch auf Gewährleistung!

Manual: RTI Nano AT Series
page 15 / 25
9. Wenn das Gerät großen Temperatur-
schwankungen ausgesetzt war, schalten
Sie es nicht unmittelbar danach an. Kon-
denswasser kann zu Schäden am Gerät
führen.
10. Benutzen Sie niemals Dimmer-, Funk-
oder andere elektronisch gesteuerten
Steckdosen! Falls möglich benutzen Sie
den Laser nicht zusammen mit anderen
großen elektrischen Verbrauchern (ins-
besondere Nebelmaschinen) auf dersel-
ben Leitung/Phase!
11. Sorgen Sie immer für eine ausreichende
Belüftung und stellen Sie das Gerät auf
keine warmen oder wärmeabstrahlen-
den Untergründe. Die Belüftungsönun-
gen dürfen nicht verdeckt sein.
12. Stellen Sie auch sicher, dass das Gerät
nicht zu heiß wird und dass es nicht dem
Strahl von Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen Schein-
werfern!). Die Wärme dieser Strahler kann
den Laser überhitzen.
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von quali-
ziertem Fachpersonal durchgeführt werden.
2. Vor Arbeiten am Gerät alle reektierenden Gegenstände wie
Ringe, Uhren etc. ablegen.
3. Verwenden Sie für Arbeiten am Gerät ausschließlich
nicht reektierendes Werkzeug.
4. Tragen Sie auf die Laserstärke und -wellenlängen ange-
passte Schutzbekleidung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können die Le-
bensdauer des Lasersystems stark ver-
kürzen und führen zum Erlöschen des
Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander
Ein- und Ausstecken/-schalten, da dies
die Lebensdauer der Laserdiode erheb-
lich verkürzen kann!
• Beim Transport des Lasers jegliche
Erschütterung oder Schläge vermeiden.
Bitte das Produkt bestmöglich schützen.
Laserworld bietet entsprechendes Equip-
ment an.
• Um die Lebensdauer Ihres Lasers zu erhö-
hen, schützen Sie das Gerät vor Überhit-
zung:
-Immer für ausreichende Belüftung
sorgen.

Manual: RTI Nano AT Series
page 16 / 25
-Keine Scheinwerfer (insbesondere
kopfbewegte) auf das Gerät richten.
-Bei jeder Neuinstallation nach ca. 30
Minuten die Gerätetemperatur prü-
fen und gegebenenfalls das Gerät an
einem kühleren/besser belüfteten
Standort platzieren.
-Das Gerät ist nach IP65 wasserdicht.
Allerdings sollten Sie sicherstellen,
dass über die Anschlüsse kein Wasser
in das Gerät bzw. in die Strom- und
Datenverbindungen gelangen kann.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird. Trennen Sie hierzu das
Netzteil von der Stromversorgung. Auch
wenn die Diode nicht leuchtet: Sie ist in
Betrieb, solange das Gerät angeschaltet
ist.
• Bei Fehlfunktionen können Sie
in den FAQ unserer Webseite
www.laserworld.com die häugsten Pro-
bleme und Lösungenswege nachlesen.
• Durch das Entfernen des Garantiela-
bels erlischt jeglicher Anspruch auf
Gewährleistung. Schäden am Gerät,
die durch unsachgemäßer Handha-
bung, Nichtbeachtung der Sicher-
heits-, Pege- und Wartungshinweise
entstehen besteht kein Gewährleis-
tungsanspruch.
6. Warnweise und Spezikationen am Gerät
Laserstrahlung!
Laserstrahlung!
Nicht dem Strahl aussetzen.
Laserklasse 4
Laserstrahlung bei geönetem
Gehäuse

Manual: RTI Nano AT Series
page 17 / 25
8. Bedienung
Das Gerät ist betriebsbereit, wenn die‚Emissions-LEDs‘ leuchten. Der Projektor kann dann La-
serlicht ausstrahlen. Jeweils ein Emissions-LED bendet sich auf dem Remote Control Pad, auf
der Rückseite, sowie auf der Vorderseite des Gerätes. Die LED auf der Rückseite des Gerätes
leuchtet, wenn das Gerät an die Stromversorgung angeschlossen ist, die LED auf dem Remote
Control Pad leuchtet, wenn der das Gerät angeschaltet ist.
8.1 Stromversorgung (AC)
Die Stromversogung sollte mit einer Überladungssicherung und mit einer Erdung versehen
werden. Es ist darauf zu achten, dass das Gerät mit der richtigen Spannung betrieben wird.
Informationen dazu benden sich am Ende dieser Anleitung.
8.2 ILDA-Ansteuerung
Um das Gerät über ILDA anzusteuern, muss dieses über ILDA-Kabel mit einem Interface / Con-
troller verbunden werden. Die Pinbelegung und die maximale Spannung für den ILDA-Betrieb
nden sich in folgender Tabelle:
7. Geräteanschlüsse & Bedienelemente Anschluss für die
Stormversorgung
ILDA
Eingang
abnehmbares
Remote Control
Pad
ILDA
invertieren* Control
Emissions- LED
LAN* DMX*
* optionale Zusatzfeatures
ILDA durch-
schleifen
Schlüssel-
schalter
Touchscreen
Notaus
Emissions-LED

Manual: RTI Nano AT Series
page 18 / 25
Pin Signal
1 Positives Signal X-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen
Masse an; bei maximalem Rechtsausschlag +5V; bei maximalem Linksausschlag -5V.
2 Positives Signal Y-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen
Masse an; bei maximalem Ausschlag nach oben +5V; bei maximalem Ausschlag nach unten -5V.
3Positives Helligkeitssignal für Intensity-Kanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen Masse an
diesem Pin; bei voller Helligkeit liegen +2.5V an diesem Pin (bei manchen Bestückungsvarianten).
4 & 17 Interlock. Diese beiden Pins sind auf der Ausgabekarte miteinander verbunden. Durch diese Schleife kann
der Projektor erkennen, ob eine Ausgabehardware angeschlossen ist. Wenn nicht, sollte der Projektor keine
Laserstrahlung abgeben.
5 Positives Helligkeitssignal für roten Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen Masse
an diesem Pin; bei voller Helligkeit liegen +2.5V an diesem Pin.
6 Positives Helligkeitssignal für grünen Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen Masse
an diesem Pin; bei voller Helligkeit liegen +2.5V an diesem Pin.
7 Positives Helligkeitssignal für blauen Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen Masse
an diesem Pin; bei voller Helligkeit liegen +2.5V an diesem Pin.
9 Positives Helligkeitssignal für yellow (user dened 2) Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen
0V gegen Masse an diesem Pin; bei voller Helligkeit liegen +2.5V an diesem Pin (bei manchen Bestückungs-
varianten).
10 Positives Helligkeitssignal für cyan (user dened 3) Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V
gegen Masse an diesem Pin; bei voller Helligkeit liegen +2.5V an diesem Pin (bei manchen Bestückungsva-
rianten).
11 DMX512 Ausgang; positives Signal (bei manchen Bestückungsvarianten).
13 Shuttersignal. Sobald der Minilumax DAC mit Strom versorgt wird (LED leuchtet), liegen an diesem Pin
+5V an. Das Signal kann verwendet werden, um im Laserprojektor einen Sicherheitsverschluss (Shutter) zu
schließen, sobald an diesem Pin keine Spannung mehr anliegt. Dadurch kann bei abgeschaltenem Steuer-
rechner keine Laserstrahlung austreten.
14 Negatives Signal X-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen
Masse an; bei maximalem Rechtsausschlag -5V; bei maximalem Linksausschlag +5V.
15 Negatives Signal Y-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen
Masse an; bei maximalem Ausschlag nach oben -5V; bei maximalem Ausschlag nach unten +5V.
16 Negatives Helligkeitssignal für Intensity-Kanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen Masse
an diesem Pin; bei voller Helligkeit liegen -2.5V an diesem Pin (bei manchen Bestückungsvarianten).
18 Negatives Helligkeitssignal für roten Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen Masse
an diesem Pin; bei voller Helligkeit liegen -2.5V an diesem Pin.
19 Negatives Helligkeitssignal für grünen Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen
Masse an diesem Pin; bei voller Helligkeit liegen -2.5V an diesem Pin.
20 Negatives Helligkeitssignal für blauen Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen 0V gegen
Masse an diesem Pin; bei voller Helligkeit liegen -2.5V an diesem Pin.
22 Negatives Helligkeitssignal für yellow (user dened 2) Farbkanal. Wenn dieser Farbkanal aus sein soll, liegen
0V gegen Masse an diesem Pin; bei voller Helligkeit liegen -2.5V an diesem Pin (bei manchen Bestückungs-
varianten).
23 DMX512 Eingang; negatives Signal (bei manchen Bestückungsvarianten) oder negatives Helligkeitssignal
für cyan Farbkanal.
24 DMX512 Ausgang; negatives Signal (bei manchen Bestückungsvarianten).
25 Masse. Sollte mit der Masse des Projektors verbunden werden.

Manual: RTI Nano AT Series
page 19 / 25
DB-25 ILDA Anschluss
Nach dem Anschließen, wählen Sie„LASER ON - ILDA IN“ auf dem Remote Control Pad.
8.3 Externer Interlock
Das Remote Control Pas besitzt einen integrierten Notaus. Wird ein externer Interlock benö-
tigt, kann das Kabel des Remote Control Pads vom Gerät abgenommen werden. Über den
‚Control‘-Anschluss (RJ-48) kann ein externer Interlock angeschlossen werden. Die Pins 7 und
8 dienen als Notaus.

Manual: RTI Nano AT Series
page 20 / 25
9. Remote Control Pad
Das Gerät ist mit einem abnehmbaren Remote Control Pad ausgestattet. Die folgenden Bilder
erklären die Verwendung des Pads. Einstellungen können über Berührung des Touchpads
verändert werden.
9.1 Startsequenz
Notaus:
Durch Drücken des
Notaus wird die Laser-
ausgabe augenblick-
lich unterbrochen
‚Emission Laser on‘:
Leuchtet die Diode ist das
Gerät betriebsbereit
Touchscreen
Schlüsselschalter mit
Schlüssel:
Schlüsselposition auf
‚ON‘ schaltet das Gerät
ein
Laser on / o:
Das Gerät ist an-/ausge-
schaltet
Versions- und Tempera-
turanzeige
Laser-Status, Ampere-
zahl & Interlock-Status
Anzeige
Laser on / internal:
Der interne Zugri z.B.
auf eine SD-Karte ist
aktiviert
Laser on / ILDA in:
Der externe Zugri
über ILDA ist akti-
viert
Color & Scan Setup:
Farb- und Scanner-
einstellungen
DMX und Adv. Setup:
DMX-Einstellungen
Adv. Setup nur für
Werkseinstllungen! Bitte
nicht verwenden.
Back:
Zurück zur Übersichtsseite
Status Anzeige
