LED2WORK CENALED SPOT Flexarm User manual

/ 2014 / 35 / EU
Betriebsanleitung
User Instructions
BA 04/2021
CENALED
ARBEITSPLATZBELEUCHTUNG
LED Flexarm-Leuchte
LED Gelenkarmleuchte
LED Gelenkkopeuchte
WORKPLACE LIGHTING
LED exarm luminaire
LED adjustable arm luminaire
LED joint head luminiare

2 | BA CENALED . BA 04/2021
| Inhalt
1Bestimmungsgemäße Verwendung Seite 3
2Zum sicheren Betrieb Seite 3
3Sicherheitshinweise Seite 3
4Montage/Befestigung Seite 4
5Anschluss Seite 4
6Wartung und Pflege Seite 5
7Gewährleistung Seite 5
8Entsorgung Seite 6
9Kundendienst Seite 6
10 Technische Daten Seite 6
11 Zeichnungen Seite 7
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht ver-
mieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und e󰀩ziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.

www.led2work.com | 3
CENALED
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Befestigt wird
die Leuchte über den Anschraubsockel.
Anschlusswerte siehe „Technische Daten“.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Maschinen können durch verschiedene Einflüsse Spannungs-
spitzen abgeben. Diese Spannungsspitzen bei der Stromver-
sorgung über Maschinen sind zu vermeiden: Verwenden Sie
für die CENALED DC ausschließlich geregelte 24V DC Schaltnetz-
teile, keine Trafos mit Gleichrichter, da diese durch Induktivitäten
Spannungsspitzen abgeben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches
bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte
führen kann.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit aus-
gehändigt werden.
Die Leuchte darf keinesfalls mit Tüchern, Folien o. ähnlichem abge-
deckt werden. Objektabstand von der Leuchte mindestens 10 cm.
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elek-
trofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln
nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.

4 | BA CENALED . BA 04/2021
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-
prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-
zungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über
den Anschraubsockel und vier M6 Schrauben (im Lieferumfang).
Für eine erweiterte Befestigung steht optional Zubehör zur Verfügung:
Best.-Nr.
Haftmagnet für CENALED Anschraubsockel 220500-01
Tischklemme für CENALED Anschraubsockel 220500-02
Wandhalter für CENALED Anschraubsockel 220500-03
Beim Anbringen der LED Leuchte ist darauf zu achten, dass die
Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der
Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr!
5 | Anschluss
CENALED SPOT DC - Produktnummern 121012-0x:
Die 24V DC LED-Leuchte wird mit einem vormontierten 3 m Sensorkabel, PVC ölresis-
tent, und 2 offenen Enden zum direkten Anschluss an z.B. eine Maschinensteuerung
ausgeliefert. Für weitere Anschlussalternativen nden Sie geignetes Anschlussmate-
rial, Leitungen und Zubehör im Zubehörangebot von LED2WORK.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichti-
gen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
4x Befestigungsbohrungen für M6

| 5
CENALED
www.led2work.com
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der Leuchte
vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nur
durch vom Hersteller geschultes Fachpersonal getauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-
len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungs-
mittel entstehen, wird keine Gewährleistung übernommen.
Der Hersteller haftet auch nicht für direkte oder indirekte Folgeschä-
den durch unautorisierten Eingriff in die Leuchte.
CENALED SPOT AC - Produktnummern 121012-1x:
Die LED-Leuchte mit den Anschlusswerten 100-305V AC hat eine schwarze 3 m Gerä-
tezuleitung H05RR mit Schutzkontaktstecker CEE7/7 für einen direkten Anschluss an
ein AC-Netz.
7 | Gewährleistung
Wir übernehmen für dieses Gerät 36 Monate vom Kaufdatum an volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Be-
weislast dafür, dass das Gerät bereits bei Erhalt der Ware mangelhaft war.
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwen-
dung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind,
sind ausgeschlossen.

6 | BA CENALED . BA 04/2021
8 | Entsorgung
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte!
Per Telefon: [phone]
Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr
Per e-mail: [e-mail]
Artikel-Nr. LED-Leuchte Artikel-Nr. LED-Leuchte Länge [A]
121012-01 CENALED SPOT Flexarm DC 121012-11 CENALED SPOT Flexarm AC 500 mm
121012-02 CENALED SPOT Gelenkarm DC 121012-12 CENALED SPOT Gelenkarm AC
350 mm (1) / 450 mm (2)
121012-03 CENALED SPOT Gelenkkopf DC 121012-13 CENALED SPOT Gelenkkopf AC -
CENALED SPOT DC CENALED SPOT AC
Anschlusswerte 24 V DC ±10 % 100-305V AC ± 10%, 50-60 Hz
Schutzklasse III I
Stromstärke max. 0,35 A ~0,04 A
Leistungsaufnahme max. ~8,5 W ~9 W
Abstrahlwinkel 30° 30°
Lebensdauer LED > 60.000 h > 50.000 h
Betriebstemperatur -10... +50 °C -10... +50 °C
Anschraubsockel Höhe [B]59 mm 88 mm
Schutzart IP67 IP67 (Kopf), IP65 (Anschraubsockel)
Techn. Sicherheitsprüfung DIN EN 62471 DIN EN 62471
10 | Technische Daten
Die Leuchte muss gemäß den länderspezifischen Vor-
schriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)

| 7
CENALED
www.led2work.com
11 | Zeichnungen/Drawings
Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
CENALED 121012-01/121012-11 CENALED 121012-02/121012-12
CENALED 121012-03/121012-13
Swivel range ontop the screw-on base [D] ~300°
Swivel range joint ~195°
Rotaion range of the head ~270°
Swivel range ontop the screw-on base [D] ~300°
Swivel range joint ~195°
Rotaion range of the head ~270°
Swivel range ontop the screw-on base [D] ~300°
Swivel range joint ~195°
Rotaion range of the head ~270°

8 | BA CENALED . BA 04/2021
| Contents
1Proper use Page 9
2For safe operation Page 9
3Safety information Page 9
4Assembly/Mounting Page 10
5Connection Page 10
6Maintenance and Care Page 11
7Warranty Page 11
8Disposal Page 12
9Customer service Page 12
10 Technical data Page 12
11 Drawings Page 8
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
di󰀨erent shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and e󰀩cient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.

www.led2work.com | 9
CENALED
1 | Proper use
The luminaire is used for illumination. The luminaire is mounting via the screw-on base.
For connection values see "Technical data".
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must cor-
respond to the supply parameters of the machine or of the transformer.
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
Machines can emit voltage spikes due to various factors. These
voltage spikes in the power supply via machines should be avoid-
ed: Only use regulated 24V DC switched-mode power supplies for
CENALED DC, not transformers with rectifiers, as these can give
rise to voltage spikes due to inductance.
Hot plugging should be avoided (connection of the luminaire to a power supply
which is already connected to the mains), since this can lead to the destruction of
the LED luminaire.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.
Installation of electrical equipment may only be carried out by quali-
fied electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
3 | Safety information
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.

10 | BA CENALED . BA 04/2021
4 | Assembly/Mounting
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled. The LED luminaire is attached via the srew-
on base and four srews M6.
Optional there is follow accessories for this luminaire:
Item no.
Permanent Holding Magnet CENALED screw-on base 220500-01
Table clamp CENALED screw-on base 220500-02
Wall angle bracket CENALED screw-on base 220500-03
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
3 | Safety information
Only use the device if it is completely free of faults, and with safety
and awareness in mind.
If warnings or symbols are attached to the luminaire, they must not
be removed.
5 | Connection
CENALED SPOT DC - item numbers 121012-0x:
The direct current LED luminaire has a sensor cable of three meters, PVC oil resistent,
and two open cable ends for a direct connection to a machine control for example. For
further connection options, like cables, plugs or materials you can find in the accesso-
ries of LED2WORK.
4x Befestigungsbohrungen für M6

| 11
CENALED
www.led2work.com
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual).
The luminants used in the luminaire have a very long life and can only be replaced by
trained stuff of the manufacturer.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuit-
able cleaning agents.
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
The warranty does not extend to defects caused by wear, negligen-
ce or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.

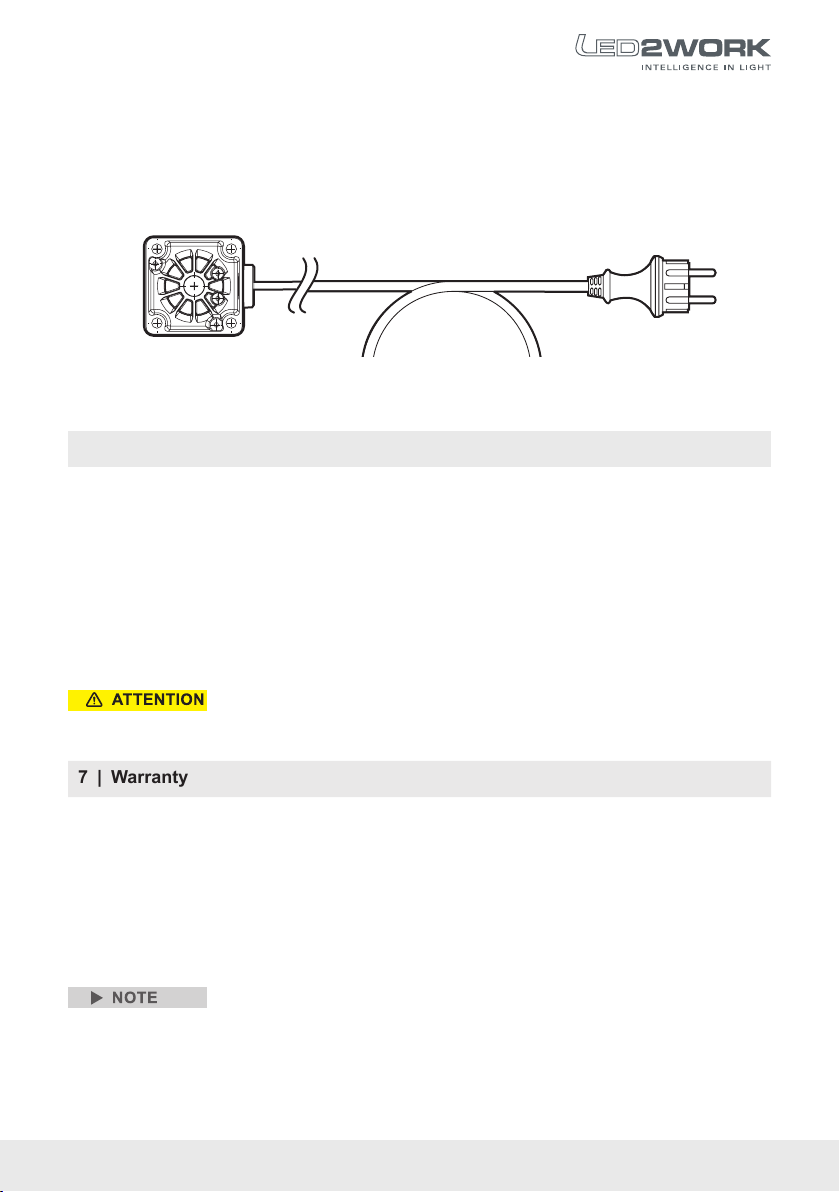

CENALED SPOT AC - item numbers 121012-1x:
The LED luminaire for 100-305V AC has a black H05RR supply cable of three meters
and a CEE7/7 schuko plug for direct connection to an AC mains power supply.

LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T [phone]
[email protected]
www.led2work.com
Leuchte gefertigt am / Date of production _________________________
© LED2WORK GmbH BA 04/2021 . 8960-2011-00-000 . BA CENALED Irrtümer und Änderungen vorbehalten. / Errors and technical changes excepted.
8 | Disposal
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: [phone]
Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: [e-mail]
The luminaire must be disposed of at a suitable
disposal site designated for recycling of electrical and
electronic equipment in accordance with local, nation-
al regulations. (WEEE-Nr. 32828318)
Item no. LED luminaire Item no. LED luminaire length [A]
121012-01 CENALED SPOT Flexarm(1) DC 121012-11 CENALED SPOT Flexarm(1) AC 500 mm
121012-02 CENALED SPOT Gelenkarm(2) DC 121012-12 CENALED SPOT Gelenkarm(2) AC
350 mm (1) / 450 mm (2)
121012-03 CENALED SPOT Gelenkkopf(3) DC 121012-13 CENALED SPOT Gelenkkopf(3) AC -
(1)LED exarm luminaire, (2) LED adjustable arm luminaire, (3) LED joint head luminiare
CENALED SPOT DC CENALED SPOT AC
Connection values 24 V DC ±10 % 100-305V AC ± 10%, 50-60 Hz
Class of protection III I
Max. current 0,35 A ~0,04 A
Max. power consumption ~8,5 W ~9 W
Beam angle 30° 30°
LED lifetime > 60.000 h > 50.000 h
Operating temperature -10... +50 °C -10... +50 °C
Height srew-on base [B]59 mm 88 mm
System of protection IP67 IP67 (head), IP65 (screw-on base)
Technical safety inspection DIN EN 62471 DIN EN 62471
10 | Technical data
nur CENALED DC
CENALED DC only
