LED2WORK TUBELED_40 II User manual

/ 2014/35/EU
Betriebsanleitung
Operating Manual
BA 11/2018
TUBELED_40 II
MASCHINENBELEUCHTUNG
LED Aufbauleuchte
MACHINE LIGHTING
LED surface-mounted luminaire
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

2 | BA TUBELED_40 II . BA 11/2018
| Inhalt
1Bestimmungsgemäße Verwendung Seite 3
2Zum sicheren Betrieb Seite 3
3Sicherheitshinweise Seite 4
4Montage/Befestigung Seite 4
5Anschluss Seite 5
6 Wartung und Pflege Seite 6
7Gewährleistung Seite 7
8Entsorgung Seite 7
9Kundendienst Seite 7
10 Technische Daten Seite 8
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht ver-
mieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 3
TUBELED_40 II
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung. Die Leuchte ist für die Montage an einen Leuchten-
halter oder Montagewinkel vorgesehen.
Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine
M12 Steckverbindung an der Leuchte angeschlossen.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit aus-
gehändigt werden.
Maschinen können durch verschiedene Einflüsse Spannungs-
spitzen abgeben. Diese Spannungsspitzen bei der Stromver-
sorgung über Maschinen sind zu vermeiden: Verwenden Sie
ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit
Gleichrichter, da diese durch Induktivitäten Spannungsspitzen ab-
geben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches
bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte
führen kann.
Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt
werden. Objektabstand von der Leuchte mindestens 10 cm.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

4 | BA TUBELED_40 II . BA 11/2018
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-
prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-
zungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über
optionale Befestigungsteile:
Best.-Nr.
TUBELED_40 II Leuchtenhalter, Aluminium, 1 Paar 210200-06
TUBELED_40 II Montagewinkel, V2A, 1 Paar 210200-11
TUBELED_40 II Montagewinkel, V2A, 1 Paar, inkl. Magnet 210200-12
Über die Montagewinkel befestigt, ist die LED-Leuchte in der Rotationsachse stufenlos
um 111° verstellbar.
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte be-
steht auf Grund des Eigengewichts Verletzungsgefahr!
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elekt-
rofachkräfte erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichti-
gen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 5
TUBELED_40 II
5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör nden Sie im Zubehörangebot
von LED2WORK.
Die LED-Leuchte kann in 3 verschiedenen Betriebs-Modi angesteuert werden, die
je nach Verkabelung und Bedarf Ihren Bedürfnissen entsprechend gewählt werden
können. Dabei sind die Litzenquerschnitte der verwendeten Anschlussleitungen den
örtlichen Gegebenheiten anzupassen und fachgerecht durch eine Elektrofachkraft aus-
zuführen.

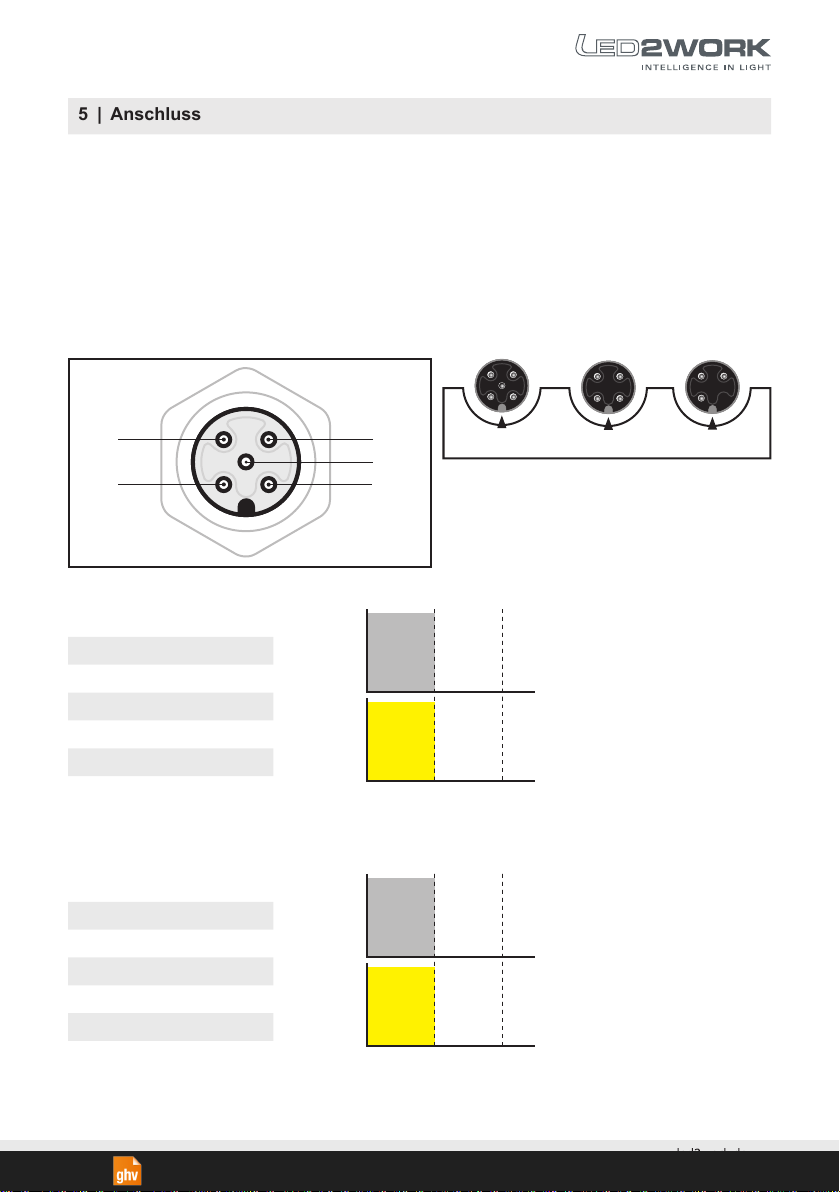

Die PIN-Belegung des M12 Steckers ist wie folgt:
Schemazeichnung M12-Stecker
Mögliche Varianten M12 Stecker
Modus 1
PIN 1 = 24V DC
PIN 2 = nicht belegt
PIN 3 = GND
PIN 4 = nicht belegt
PIN 5 = nicht belegt
Modus 2
PIN 1 = nicht belegt
PIN 2 = nicht belegt
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = nicht belegt
PIN 1
Licht
t
t
PIN 4
Licht
t
t
Die Leuchte kann nur über das Schalten der Versorgungsspannung an
PIN 1 EIN- bzw. AUS-geschaltet werden.
Die Leuchte kann nur über das Schalten der Versorgungsspannung an
PIN 4 EIN- bzw. AUS-geschaltet werden.
Spannung auf PIN
Spannung auf PIN
Aktion Leuchte
Aktion Leuchte
43
12
5
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

6 | BA TUBELED_40 II . BA 11/2018
Licht
PIN 1 PIN 1
t
t
t
6 | Wartung und Pege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der
Leuchte vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur
Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-
len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungs-
mittel entstehen, wird keine Gewährleistung übernommen.
PIN 4 PIN 4

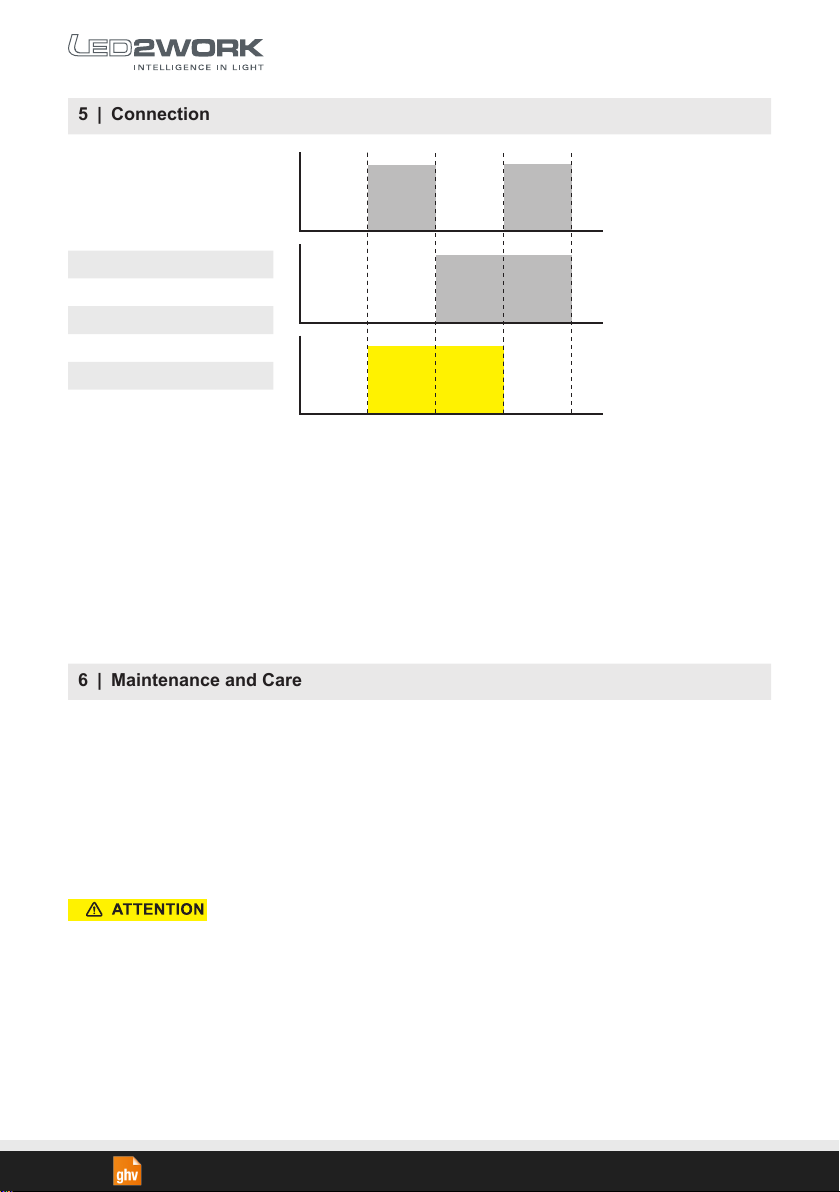

5 | Anschluss
Die Spannungseingänge an PIN 1 und PIN 4 sind exklusiv - ODER verknüpft. Da-
durch ist es möglich die Leuchte ohne zusätzliche Schalteinrichtungen (z.B. in einem
externen Schaltschrank) EIN oder AUS zuschalten.
Solange exklusiv eine Versorgungsspannung an der Leuchte anliegt, ist das Licht ein-
geschaltet.
Liegt keine Spannung an (PIN 1 = 0 und PIN 4 = 0) ODER liegen beide Spannungen an
(PIN 1 = 1 und PIN 4 = 1) ist die Leuchte dunkel. Wird zu einer bereits aktiven Span-
nung eine zweite Spannung hinzugeschaltet, um die Leuchte abzuschalten, ist nur ein
geringer Schaltstrom nötig.
Modus 3
– nicht kompatibel mit
Option kaskadierbar
PIN 1 = 24V DC
PIN 2 = nicht belegt
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = nicht belegt
Spannung auf PIN
Spannung auf PIN
Aktion Leuchte
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 7
TUBELED_40 II
7 | Gewährleistung
Wir übernehmen für das Produkt 36 Monate, vom Kaufdatum an, volle Gewähr. Diese
Gewährleistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung
und Beachtung der Betriebsanleitung.
Während der Dauer der Gewährleistung werden auftretende Mängel und Fehler am
Produkt kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- oder
Konstruktionsfehler beruhen. Rügt der Besteller einen Sachmangel, so trägt er die Be-
weislast dafür, dass das Produkt bereits bei Erhalt der Ware mangelhaft war.
8 | Entsorgung
Die Leuchte muss gemäß den länderspezifischen Vor-
schriften an einem geeigneten Entsorgungspunkt zum
Recyceln von Elektro- und Elektronikgeräten entsorgt
werden. (WEEE-Nr. 32828318)
9 | Kundenbetreuung
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Per Telefon: [phone]
Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Fr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr
Per e-mail: [e-mail]
Die Gewährleistung bezieht sich nicht auf solche Mängel, die durch
Abnutzung, fahrlässigen Gebrauch oder zweckentfremdete Verwen-
dung entstanden sind.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von
Schäden, die nicht an der LED-Leuchte selbst entstanden sind, sind
ausgeschlossen.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

8 | BA TUBELED_40 II . BA 11/2018
10 | Technische Daten
Anschlusswerte 24 V DC ±10 %
Schutzklasse III
Abstrahlwinkel 100°
Lebensdauer LED > 60.000 h
Betriebstemperatur Power: -30… +40°C; ECO: -30 … +60°C
Schutzart IP67/IP69K
Techn. Sicherheitsprüfung DIN EN 62471
LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T [phone]
[email protected]
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 9
TUBELED_40 II
Artikel-Nr. LED-Leuchte Länge kaskadierbar Stromstärke max. Leistungsaufn. max.
118010-01 TUBELED_40 II Power 190 mm – 0,3 A 8 W
118010-11 TUBELED_40 II Power 190 mm X 0,3 A 8 W
118110-01 TUBELED_40 II Power 280 mm – 0,5 A 12 W
118110-03 TUBELED_40 II Power 309 mm – 0,5 A 12 W
118110-11 TUBELED_40 II Power 280 mm X 0,5 A 12 W
118210-01 TUBELED_40 II Power 365 mm – 0,67 A 16 W
118210-11 TUBELED_40 II Power 365 mm X 0,67 A 16 W
118310-01 TUBELED_40 II Power 540 mm – 1,0 A 24 W
118310-11 TUBELED_40 II Power 540 mm X 1,0 A 24 W
118410-01 TUBELED_40 II Power 715 mm – 1,3 A 32 W
118410-11 TUBELED_40 II Power 715 mm X 1,3 A 32 W
118510-01 TUBELED_40 II Power 1040 mm – 2,0 A 48 W
118510-11 TUBELED_40 II Power 1040 mm X 2,0 A 48 W
118610-01 TUBELED_40 II Power 1540 mm – 3,0 A 72 W
118610-11 TUBELED_40 II Power 1540 mm X 3,0 A 72 W
118010-02 TUBELED_40 II ECO 190 mm – 0,16 A 4 W
118010-12 TUBELED_40 II ECO 190 mm X 0,16 A 4 W
118110-02 TUBELED_40 II ECO 280 mm – 0,25 A 6 W
118110-04 TUBELED_40 II ECO 309 mm – 0,25 A 6 W
118110-12 TUBELED_40 II ECO 280 mm X 0,25 A 6 W
118210-02 TUBELED_40 II ECO 365 mm –0,35 A 8,5 W
118210-12 TUBELED_40 II ECO 365 mm X 0,35 A 8,5 W
118310-02 TUBELED_40 II ECO 540 mm – 0,54 A 13 W
118310-12 TUBELED_40 II ECO 540 mm X 0,54 A 13 W
118410-02 TUBELED_40 II ECO 715 mm – 0,7 A 17 W
118410-12 TUBELED_40 II ECO 715 mm X 0,7 A 17 W
118510-02 TUBELED_40 II ECO 1040 mm – 1,0 A 24 W
118510-12 TUBELED_40 II ECO 1040 mm X 1,0 A 24 W
118610-02 TUBELED_40 II ECO 1540 mm – 1,58 A 38 W
118610-12 TUBELED_40 II ECO 1540 mm X 1,58 A 38 W
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

10 | BA TUBELED_40 II . BA 11/2018
| Contents
1Proper use Page 11
2For safe operation Page 11
3 Safety information Page 12
4Assembly / Mounting Page 12
5Connection Page 13
6Maintenance and Care Page 14
7Warranty Page 15
8Disposal Page 15
9Customer service Page 15
10 Technical data Page 15
| Structure of safety and supplementary information
Important instructions are marked with signal words or symbols in this operating manual.
Some signal words denote the degree of the potential risk of injury. Colours and the
different shades of grey and triangular symbols visually underline the degree of danger.
Indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in minor or slight injury.
Indicates a potentially hazardous situation which, if not avoided,
could result in property damage.
Gives you additional information for the safe and efcient use of the
product.
Refers to compliance with these operating instructions.
CE marking: conrms conformity with applicable standards and
regulations.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 11
TUBELED_40 II
1 | Proper use
The luminaire is used for illumination. The luminaire is intended for mounting in a lumi-
naire holder or mounting bracket.
For connection values see "Technical data". The supply cable is connected to the lumi-
naire via an M12 plug connection.
2 | For safe operation
The operating parameters of the LED luminaire specified on the type plate must cor-
respond to the supply parameters of the machine or of the transformer.
The safety information and all other information in this manual must
be followed. Read the entire operating manual carefully before
mounting and turning on.
Keep the operating manual with the device. It must be stored and
handed over to third parties when the product is passed on.
Machines can emit voltage spikes due to various factors. These
voltage spikes in the power supply via machines should be avoid-
ed: Only use regulated 24V DC switched-mode power supplies,
not transformers with rectifiers, as these can give rise to voltage
spikes due to inductance.
Hot plugging should be avoided (connection of the luminaire to a power supply
which is already connected to the mains), since this can lead to the destruction of
the LED luminaire.
Under no circumstances may the luminaire be covered with cloths,
foils or similar. Object distance from the luminaire should be at
least 10 cm.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

12 | BA TUBELED_40 II . BA 11/2018
4 | Assembly / Mounting
Check the LED luminaire before installation to ensure it is complete and shows no
signs of damage. Do not use the luminaire or accessories if they are damaged, as
there is a risk of injury.
The LED luminaire comes fully assembled. The luminaire is attached via optional
mounting hardware:
Item no.
TUBELED_40 II Luminaire holder, aluminium, 1 pair 210200-06
TUBELED_40 II Mounting bracket, V2A, 1 pair 210200-11
TUBELED_40 II Mounting bracket, V2A, 1 pair, incl. magnet 210200-12
If attached using the mounting brackets, the LED luminaire is continuously adjustable
by 111° in its rotation axis.
When mounting the luminaire, make sure that the luminaire is
fastened securely and stably. If the luminaire falls down, its weight
poses a risk of injury!
3 | Safety information
Installation of electrical equipment may only be carried out by quali-
fied electricians.
Follow the five safety rules according to DIN VDE 1005.
Failure to do so may result in damage to the LED luminaire, as well
as fire or other hazards.
Danger of electric shock! Disconnect before working on the
device or load. Ensure to disconnect all circuit breakers that supply
dangerous voltages to the device or load, when doing so. Even
when the device is switched off, the load is not galvanically isolated
from the mains.
Only use the device if it is completely free of faults, and with safety
and awareness in mind.
If warnings or symbols are attached to the luminaire, they must not
be removed.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 13
TUBELED_40 II
5 | Connection
Suitable connection material, cables and accessories can be found in the accessory
range of LED2WORK.
The LED light can be controlled using 3 different operating modes, which can be select-
ed as desired. The wire cross sections of the connecting cables used are the
PIN assignment of the M12 connector is as follows:
Schematic drawing of M12 plug
Possible variants of the M12 connector
Mode 1
PIN 1 = 24V DC
PIN 2 = not used
PIN 3 = GND
PIN 4 = not used
PIN 5 = not used
Mode 2
PIN 1 = not used
PIN 2 = not used
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = not used
PIN 1
Light
t
t
PIN 4
Light
t
t
The luminaire can only be switched ON and OFF by switching the supply
voltage at PIN 1.
The luminaire can only be switched ON and OFF by switching the supply
voltage at PIN 4.
Voltage at PIN
Voltage at PIN
Action luminaire
Action luminaire
43
12
5
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

14 | BA TUBELED_40 II . BA 11/2018
Light
PIN 1 PIN 1
t
t
t
6 | Maintenance and Care
The LED luminaire is maintenance-free. Do not make any alterations to the luminaire
(except according to the mounting information contained in this manual).
The luminants used in the luminaire have a very long life and cannot be replaced.
Turn off the light before cleaning and let it cool down completely. Clean the outside of
the luminaire with a soft, dry and clean cloth. To remove excess dirt, moisten the cloth
with water. Never use aggressive cleaning agents, as these may cause discolouration
of the housing.
No liability is assumed for damages resulting from the use of unsuit-
able cleaning agents.
PIN 4 PIN 4
5 | Connection
The voltage inputs at PIN 1 and PIN 4 are connected exclusive - OR. This makes it
possible to switch the luminaire ON or OFF without additional switching devices (e.g. an
external control cabinet).
As long as there is an exclusive supply voltage to the luminaire, the light is switched on.
If there is no voltage (PIN 1 = 0 and PIN 4 = 0) OR if both voltages are present (PIN 1
= 1 and PIN 4 = 1) the light is switched off. If a second voltage is added to an already
active voltage in order to switch off the luminaire, only a small switching current is nec-
essary.
Mode 3
– incompatible with
option cascadable
PIN 1 = 24V DC
PIN 2 = not used
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = not used
Voltage at PIN
Voltage at PIN
Action luminaire
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 15
TUBELED_40 II
7 | Warranty
We supply a full warranty for the product for 36 months from the date of purchase. This
warranty applies for fault-free working under proper use and in accordance with the
operating instructions.
During the warranty period defects and faults in the product will be rectified free of
charge if they are proven to be caused by material, processing or design errors. If the
purchaser complains of a material defect, he bears the burden of proof to demonstrate
that the product was already defective upon receipt.
8 | Disposal
The luminaire must be disposed of at a suitable
disposal site designated for recycling of electrical and
electronic equipment in accordance with local, nation-
al regulations. (WEEE-Nr. 32828318)
9 | Customer service
If you have any problems or questions concerning this product, please contact us!
By phone: [phone]
Monday to Thursday 8 am to 12 midday and 1 pm to 4 pm
Friday 8 am to 12 midday and 1 pm to 3 pm
By email: [e-mail]
The warranty does not extend to defects caused by wear, negligen-
ce or improper use.
Further claims, in particular claims for compensation for damage
that did not occur on the LED luminaire itself, are excluded.
10 | Technical data
Connection values 24 V DC ±10 %
Protection class III
Beam angle 100°
LED lifetime > 60.000 h
Operating temperature Power: -30… +40°C; ECO: -30 … +60°C
Protection type IP67/IP69K
Technical safety inspection DIN EN 62471
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

LED2WORK GmbH
Stuttgarter Str. 13 A
75179 Pforzheim | Germany
T [phone]
[email protected]
www.led2work.de
Leuchte gefertigt am / Date of production _________________________
© LED2WORK GmbH BA 11/2018 . 8960-2180-00-000 . BA TUBELED_40 II
10 | Technical data
Item no. LED luminaire Length Cascadable Max. current Max. power cons.
118010-01 TUBELED_40 II Power 190 mm – 0,3 A 8 W
118010-11 TUBELED_40 II Power 190 mm X 0,3 A 8 W
118110-01 TUBELED_40 II Power 280 mm – 0,5 A 12 W
118110-03 TUBELED_40 II Power 309 mm – 0,5 A 12 W
118110-11 TUBELED_40 II Power 280 mm X 0,5 A 12 W
118210-01 TUBELED_40 II Power 365 mm – 0,67 A 16 W
118210-11 TUBELED_40 II Power 365 mm X 0,67 A 16 W
118310-01 TUBELED_40 II Power 540 mm – 1,0 A 24 W
118310-11 TUBELED_40 II Power 540 mm X 1,0 A 24 W
118410-01 TUBELED_40 II Power 715 mm – 1,3 A 32 W
118410-11 TUBELED_40 II Power 715 mm X 1,3 A 32 W
118510-01 TUBELED_40 II Power 1040 mm – 2,0 A 48 W
118510-11 TUBELED_40 II Power 1040 mm X 2,0 A 48 W
118610-01 TUBELED_40 II Power 1540 mm – 3,0 A 72 W
118610-11 TUBELED_40 II Power 1540 mm X 3,0 A 72 W
118010-02 TUBELED_40 II ECO 190 mm – 0,16 A 4 W
118010-12 TUBELED_40 II ECO 190 mm X 0,16 A 4 W
118110-02 TUBELED_40 II ECO 280 mm – 0,25 A 6 W
118110-04 TUBELED_40 II ECO 309 mm – 0,25 A 6 W
118110-12 TUBELED_40 II ECO 280 mm X 0,25 A 6 W
118210-02 TUBELED_40 II ECO 365 mm –0,35 A 8,5 W
118210-12 TUBELED_40 II ECO 365 mm X 0,35 A 8,5 W
118310-02 TUBELED_40 II ECO 540 mm – 0,54 A 13 W
118310-12 TUBELED_40 II ECO 540 mm X 0,54 A 13 W
118410-02 TUBELED_40 II ECO 715 mm – 0,7 A 17 W
118410-12 TUBELED_40 II ECO 715 mm X 0,7 A 17 W
118510-02 TUBELED_40 II ECO 1040 mm – 1,0 A 24 W
118510-12 TUBELED_40 II ECO 1040 mm X 1,0 A 24 W
118610-02 TUBELED_40 II ECO 1540 mm – 1,58 A 38 W
118610-12 TUBELED_40 II ECO 1540 mm X 1,58 A 38 W
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

/ 2014/35/EU
Betriebsanleitung
User Instructions
BA 10/2018
TUBELED_40 II RGB-W
MASCHINENBELEUCHTUNG
LED Aufbauleuchte
MACHINE LIGHTING
LED surface-mounted luminaire
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

2 | BA TUBELED_40 II RGB-W.indd . BA 10/2018
| Inhalt
1Bestimmungsgemäße Verwendung Seite 3
2Zum sicheren Betrieb Seite 3
3Sicherheitshinweise Seite 4
4Montage/Befestigung Seite 4
5Anschluss Seite 5
6 Wartung und Pflege Seite 6
7Gewährleistung Seite 6
8Entsorgung Seite 7
9Kundendienst Seite 7
10 Technische Daten Seite 8
| Struktur der Sicherheits- und ergänzenden Hinweise
In dieser Betriebsanleitung sind wichtige Hinweise mit Signalwörtern oder Symbolen
gekennzeichnet.
Einige Signalwörter bezeichnen die Abstufung einer möglichen Verletzungsgefahr.
Farben und die unterschiedlichen Grauabstufungen und Dreiecksymbole unterstreichen
den Gefährdungsgrad optisch.
zeigt eine unmittelbar gefährliche Situation an, die, wenn nicht ver-
mieden, zum Tod oder ernster Verletzung führt.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zum Tod oder ernster Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu geringfügiger oder leichter Verletzung führen kann.
zeigt eine potenziell gefährliche Situation an, die, wenn nicht vermie-
den, zu Sachschäden führen kann.
gibt Ihnen zusätzliche Informationen für die sichere und efziente
Verwendung des Produkts.
verweist auf die Einhaltung dieser Betriebsanleitung.
CE-Kennzeichnung: bestätigt die Konformität mit den geltenden
Normen und Rechtsvorschriften.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

| 3
TUBELED_40 II RGB-W
1 | Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung. Die Leuchte ist für die Montage an einen Leuchten-
halter oder Montagewinkel vorgesehen.
Anschlusswerte siehe „TechnischeDaten“. Die Versorgungszuleitung wird über eine
M12 Steckverbindung an der Leuchte angeschlossen.
2 | Zum sicheren Betrieb
Die auf dem Typenschild angegebenen Betriebsparameter der LED-Leuchte müssen
mit den Versorgungsparametern der Maschine bzw. des Trafos übereinstimmen.
Maschinen können durch verschiedene Einflüsse Spannungs-
spitzen abgeben. Diese Spannungsspitzen bei der Stromver-
sorgung über Maschinen sind zu vermeiden: Verwenden Sie
ausschließlich geregelte 24V DC Schaltnetzteile, keine Trafos mit
Gleichrichter, da diese durch Induktivitäten Spannungsspitzen ab-
geben können.
Hot Plugging ist zu vermeiden (Anschluss der Leuchte an ein Netzteil, welches
bereits am Netz angeschlossenen ist), da dieses zur Zerstörung der LED-Leuchte
führen kann.
Die Sicherheitshinweise sowie alle anderen Informationen dieser
Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich
die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme
aufmerksam durch.
Halten Sie die Betriebsanleitung beim Gerät verfügbar. Sie muss
aufbewahrt und bei Weitergabe des Produktes an Dritte mit aus-
gehändigt werden.
Die Leuchte darf keinesfalls mit Tüchern, Folien o.ä. abgedeckt
werden. Objektabstand von der Leuchte mindestens 10 cm.
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de

4 | BA TUBELED_40 II RGB-W.indd . BA 10/2018
3 | Sicherheitshinweise
Einbau und Installation elektrischer Geräte dürfen nur durch Elekt-
rofachkräfte erfolgen.
Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005.
Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand
oder andere Gefahren entstehen.
Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder
Last freischalten. Dabei alle Leitungsschutzschalter berücksichti-
gen, die gefährliche Spannungen an Gerät oder Last liefern. Auch
bei nur ausgeschaltetem Gerät ist die Last nicht galvanisch vom
Netz getrennt.
Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand,
sicherheits- und gefahrenbewusst.
Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht,
dürfen diese nicht entfernt werden.
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden über-
prüfen. Leuchte oder Zubehör nicht benutzen, wenn diese beschädigt sind, da Verlet-
zungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über
optionale Befestigungsteile:
Best.-Nr.
TUBELED_40 II Leuchtenhalter, Aluminium, 1 Paar 210200-06
TUBELED_40 II Montagewinkel, V2A, 1 Paar 210200-11
TUBELED_40 II Montagewinkel, V2A, 1 Paar, inkl. Magnet 210200-12
Über die Montagewinkel befestigt, ist die LED-Leuchte in der Rotationsachse stufenlos
um 111° verstellbar.
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte
sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte be-
steht auf Grund des Eigengewichts Verletzungsgefahr!
ghvVertriebs-GmbH|AmSchammacherFeld47|85567Grafing|Telefon[phone]|[email protected]|www.ghv.de
