Ledon 1188EX User manual

1
Assembly instructions
Montageanleitung • Montagevejledning
(LxWxH)
(LxW)
MAX
!
* Height without decoration – see our website for height including decoration.
Höhe ohne Dekoration – siehe unsere Website für Höhe einschließlich Dekoration.
Højde uden dekoration – se vores hjemmeside for højde inklusiv dekoration.
Metal swing frame
Metallschaukelgestell • Metalgyngestativ
Version: 1.1
Date: September 4, 2019
1188 EX/EXA/LC 1188-0 EX/EXA/LC
1188EX
1188EXA
1188LC
124 cm 2+ 2 7H 937 x 227 x 224* cm 937 x 725 cmYes • Ja

2
• Take all components from the pallet and place them on the ground
• Compare with components list – is everything there?
• Be at all times precise when measuring
• Unpack one component at a time and assemble it
• Usage of a water-level will increase precision
• Fall protection is the very last thing to be installed – along with the producer’s label
• Alle Bauteile von der Palette nehmen und auf den Boden legen.
• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind
• Beim Abmessen generell präzise arbeiten
• Ein Bauteil nach dem anderen auspacken und montieren
• Die Benutzung einer Wasserwaage erleichtert die Montage
• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-
etikett angebracht wird
• Tag komponenterne af pallen og læg dem på jorden
• Check efter komponentlisten om alle er med
• Vær omhyggelig med afstande generelt
• Pak én komponent ud af gangen og gør denne færdig
• Vær omhyggelig med brug af vatterpas
• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent
Good advice and tips
Ein paar gute Ratschläge und Tipps • Gode råd og vejledning
GB
D
DK

3

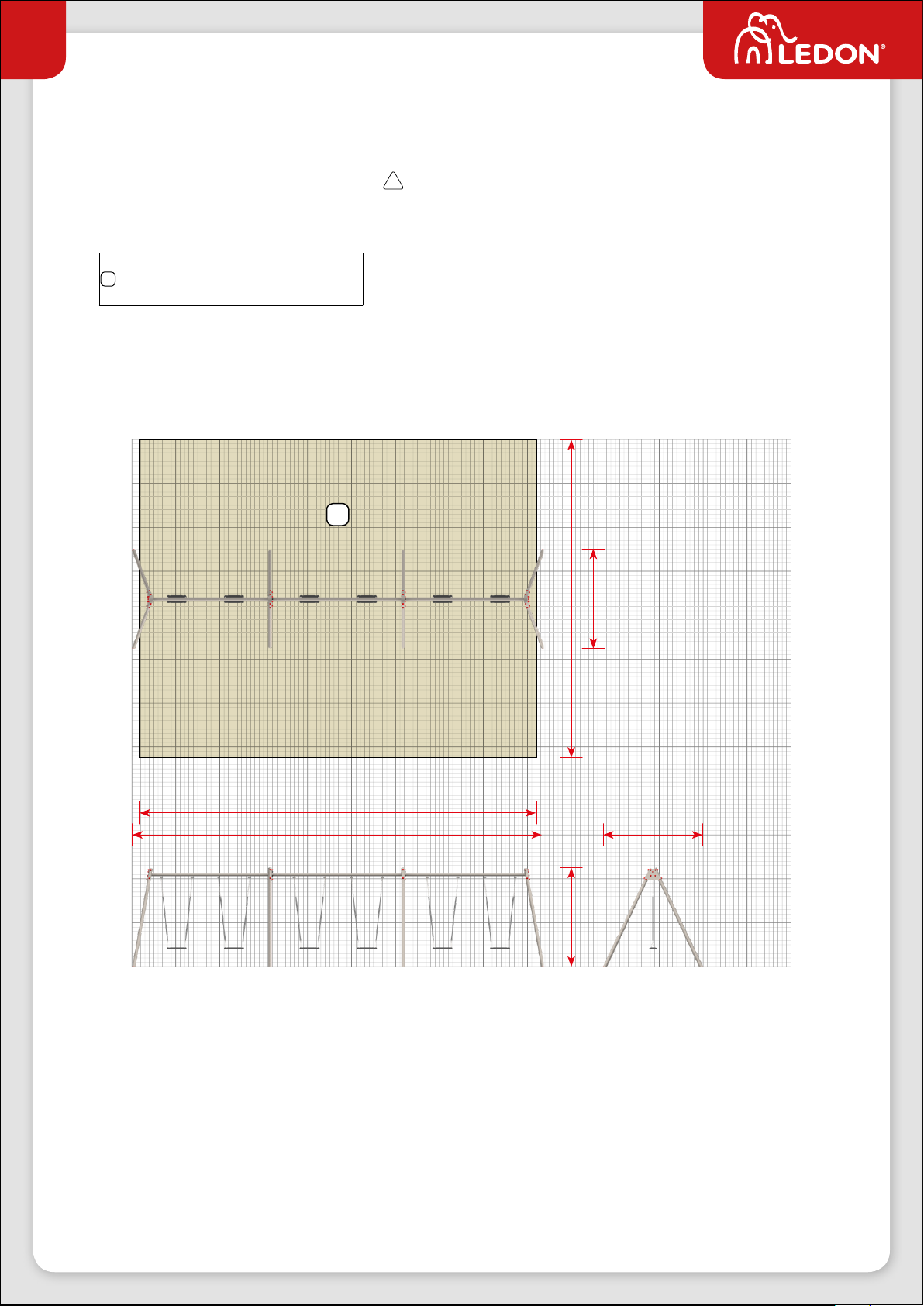

Clearance and safety surfaces
Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag
Scale • Maßstab • Målstok 1:100
Height • Höhe • Højde Area • Fläche • Areal
B 124 cm 65,8 m2
Total 65,8 m2
A
!
Safety surface in accordance with EN 1176
Fallschutzunterlage gemäß EN 1176
Faldunderlag i overensstemmelse med EN 1176
If seats are placed at dierent heights, than specied in the installation instructions,
compliance with the EN1176 safety rules cannot be guaranteed.
Wenn Sitze in einer anderen Höhe aufgehängt werden, als in der Installationsanleitung
angegeben, kann die Einhaltung der Sicherheitsvorschriften nach EN1176 nicht garantiert
werden.
Hvis sæderne placeres i andre højder, end der er angivet i montagevejledningerne, kan der
ikke garanteres for overholdelse af sikkerhedsreglerne i EN1176.
A
* Height without decoration – see our website for height including decoration.
Höhe ohne Dekoration – siehe unsere Website für Höhe einschließlich Dekoration.
Højde uden dekoration – se vores hjemmeside for højde inklusiv dekoration.
Scale • Maßstab • Målstok 1:100
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m
224* cm
0
1
2
3
4
5
6
7
m
3
2
1
0
937 cm 227 cm
227 cm 725 cm
907 cm
303 x 725 cm
(65,8 m2)

4
Components overview
Bauteileübersicht • Komponentoversigt
553+593
556+583
170370
542
563
564
513
1188EX 1188EX-0
563
528

5
Components overview
Bauteileübersicht • Komponentoversigt
170923+597
170926+587
169404
170371
170913
170913
170914
528
513
1188EXA 1188EXA-0

6
Components overview
Bauteileübersicht • Komponentoversigt
180923+595
180926+585
180090
184171
180913
180913
180914
528
513
1188LC 1188LC-0

205 cm
205 cm
262 cm
40 x 60 cm 40 x 60 cm 40 x 60 cm 40 x 60 cm
262 cm
286 cm 286 cm
205 cm
40 x 60 cm 40 x 60 cm
205 cm
725 cm
60 cm 60 cm
286 cm
907 cm
40 cm 40 cm
286 cm
Safety surface
Fallschutzunterlage
Faldunderlag
7
Site preparation
Vorbereitung • Pladsforberedelse
Scale • Maßstab • Målestok: 1:50
Digging depth
Grabtiefe • Gravedybde:
80 cm

8
Assembly
Montage • Montage
Assemble poles Pfosten montieren • Saml stolper
1A
2
2X
1A
1A
1A
×2
×2
EXEXALC
180090 170371 170370
#
Relevant for multiple plate variants • Relevant für mehrere Plattenvarianten • Relevant for ere pladevarianter
!
The numbers in the boxes refer to the relevant installation principles in separate compendium. Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium. Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

9
Assembly
Montage • Montage
Assemble frame Gestell montieren • Saml stativ
3X
4A

10
Assembly
Montage • Montage
Place frame Gestell platzieren • Placer stativ
Digging dimensions – see page 7 Grabediagramm – siehe Seite 7 Gravediagram – se side 7

11
Assembly
Montage • Montage
Adjust frame Gestell anpassen • Juster stativ
205 cm

12
Assembly
Montage • Montage
Assemble frame Gestell montieren • Saml stativ
4A

13
Assembly
Montage • Montage
Place frame Gestell platzieren • Placer stativ
Digging dimensions – see page 7 Grabediagramm – siehe Seite 7 Gravediagram – se side 7
4B

14
Assembly
Montage • Montage
Adjust frame Gestell anpassen • Juster stativ
205 cm
205 cm

15
Assembly
Montage • Montage
Assemble frame Gestell montieren • Saml stativ
3X

16
Assembly
Montage • Montage
Place frame Gestell platzieren • Placer stativ
Digging dimensions – see page 7 Grabediagramm – siehe Seite 7 Gravediagram – se side 7
4B

17
Assembly
Montage • Montage
205 cm
205 cm
205 cm
Adjust and x frame Gestell anpassen und xieren • Juster og fæstn stativ
9A
9A
9A
9A
9A
9A
9A
9A

18
Assembly
Montage • Montage
Finish frame Gestell fertigstellen • Færdiggør stativ
8A
8A
8B
8B

19
Assembly
Montage • Montage
If the swing has been purchased with other swing seats than standard, please use the relevant assembly principle. Wenn das Schaukelgestell mit anderen Schaukelsitzen als Standard gekauft wurde, verwenden Sie bitte das entsprechende Montageprinzip. Hvis gyngestativet er købt med andre gyngesæder end standard, benyt da venligst relevant montageprincip.
10
10
10
10
10
10
!
Mount seats Sitze montieren • Monter sæder
Baby swing seat Babyschaukelsitz Babygyngesæde
Rubberseat Gummisitz Gummisæde
Tire swing seat Reifenschaukelsitz Dækgyngesæde
11
Safety seat Sicherheitssitz Sikkerhedssæde
10 12 13

20
Assembly
Montage • Montage
Ready Fertig • Færdig
