Lenovo J200 Assembly Instructions

7816, 7817, 7818, 7819, 9686, 9687, 9688, 9689, 9690, 9691
Lenovo 3000
Бележка
Преди да използвате тази информация ипродукта, който поддържа, задължително прочетете ивникнете вРъководство за
безопасност игаранция за този продукт и“Забележки”, на страница 57.
Трето издание (Септември 2007)
©Copyright Lenovo 2005, 2007.
Частично ©Авторско право International Business Machines Corporation 2005.
Всички права запазени.
Съдържание
Фигури ...............v
Глава 1. Важна информация за
безопасността............1
Глава 2. Общ преглед ........3
Допълнителни информационни ресурси......3
Боравене счувствителни към статичен заряд
устройства ...............4
Разположения ..............5
Намиране на органи за управление исъединители
отпред на ва ия компютър ........5
Намиране на съединители на гърба на ва ия
компютър ..............6
Намиране на компонентите ........8
Идентифициране на частите по системната платка 9
Глава 3. Инсталиране на опции и
подмяна на хардуер ........13
Инсталиране на вън ни опции ........13
Сваляне на капака ............13
Сваляне ипоставяне на предния панел ......14
Инсталиране на вътре ни опции .......16
Инсталиране памет ...........16
Инсталиране на PCI адаптери .......17
Инсталиране на вътре ни устройства .....20
Свързване на устройства .........24
Подмяна на батерията ...........27
Подмяна на модула на захранващия блок ....29
Подмяна на радиатора...........30
Подмяна на устройство ствърд диск ......33
Подмяна на оптическо устройство .......36
Подмяна на флопидисковото устройство .....39
Подмяна на модул памет ..........40
Подмяна на PCI адаптер ..........41
Подмяна на предния вентилаторен модул ....44
Подмяна на задния вентилаторен модул .....45
Подмяна на клавиатурата..........48
Подмяна на ми ката ...........49
Глава 4. Завър ване на подмяната на
части ...............51
Намиране на драйвери на устройства ......52
Глава 5. Защитни характеристики ..53
Интегрирана кабелна ключалка ........53
Халка за катинар ............54
Защита спарола .............54
Изтриване на изгубена или забравена парола
(изчистване на CMOS) ...........54
Приложение. Забележки ......57
Забележка за изход към телевизор .......58
Търговски марки.............58
Индекс ..............59
©Lenovo 2005, 2007. Частично ©IBM Corp. 2005. iii
iv Ръководство за инсталиране иподмяна на хардуер
Фигури
1. Органи за управление исъединители .....5
2. Разположения на съединители .......6
3. Разположения на компоненти .......8

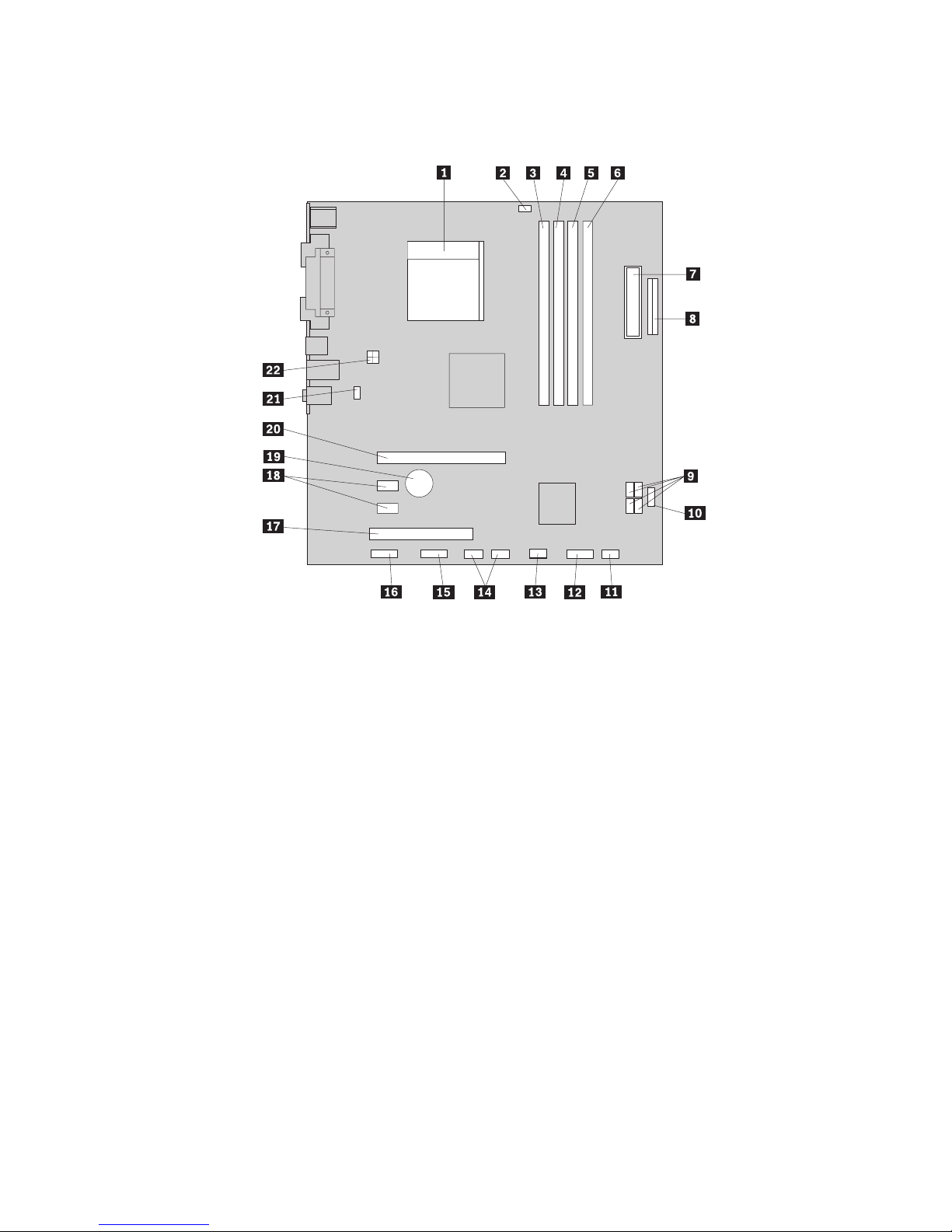

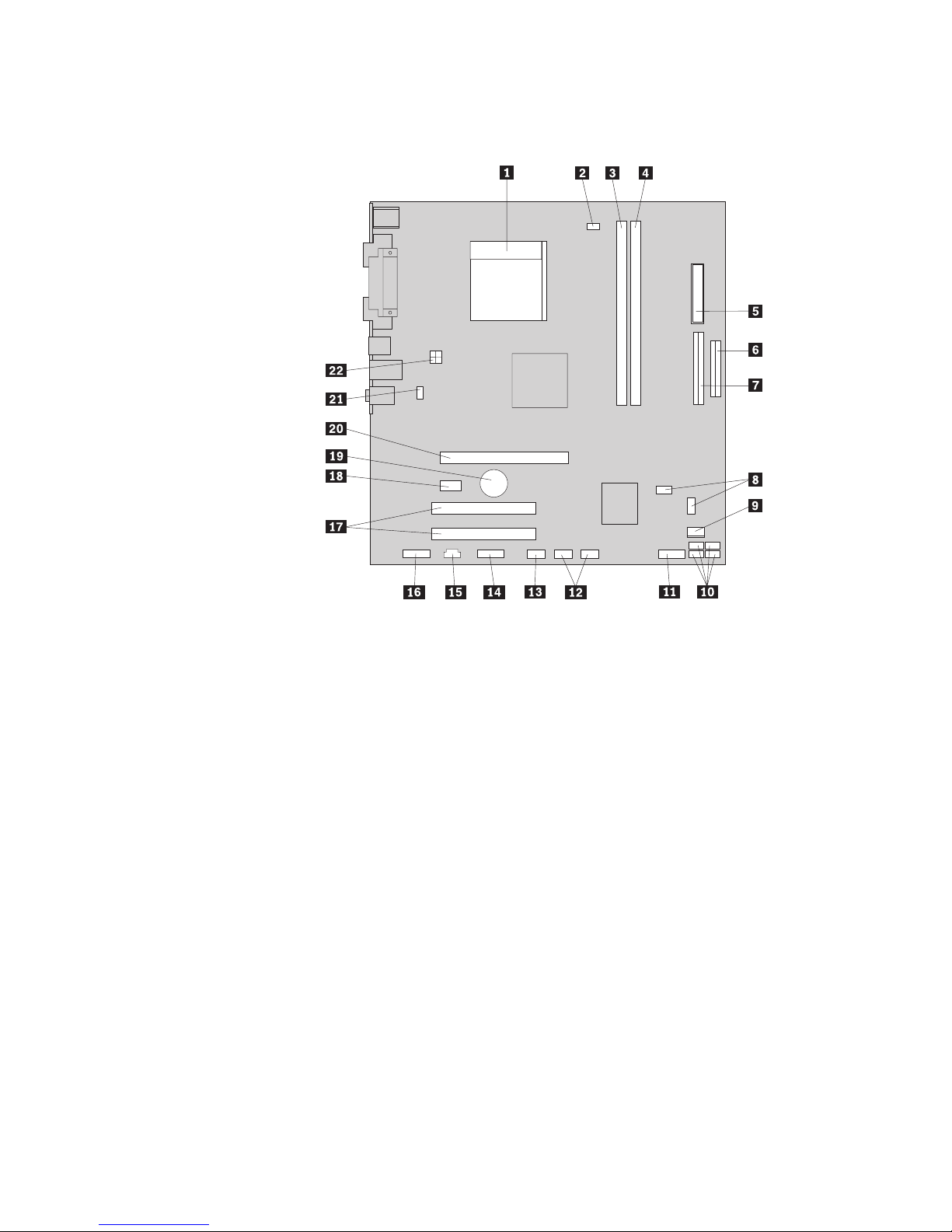

4. Разположения на части на системната платка 9
5. Разположения на части на системната платка 10
6. Разположения на части на системната платка 11
7. Сваляне на капака на компютъра .....14
8. Сваляне на предния панел ........15
9. Отваряне на придържащите скоби .....16
10. Разполагане на модула памет .......17
11. Отваряне на лостче на адаптер ......18
12. Затваряне на лостче на адаптер ......19
13. Разположения на гнезда за устройства ....21
14. Намиране на резервната придържаща скоба 23
15. Инсталиране на придържаща скоба .....24
16. Инсталиране на ново устройство .....24
17. Инсталиране на първото оптическо устройство 25
18. Инсталиране на паралелно ATA устройство 25
19. Инсталиране на серийно ATA устройство 27
20. Премахване на батерия .........28
21. Инсталиране на батерия ........29
22. Премахване на винтовете, прикрепящи
захранващия блок ..........30
23. Премахване на радиатор, задържан на място от
скоба...............31
24. Премахване на радиатора, задържан на място
от винтове .............31
25. Прикрепяне на радиатора към пластмасовата
задържаща скоба ...........32
26. Подмяна на винтовете към радиатора и
вентилатора ............33
27. Премахване на твърдия диск .......34
28. Инсталиране на устройството ствърд диск в
скобата ..............35
29. Инсталиране на устройството ствърд диск и
скобата ..............36
30. Премахване на оптическото устройство ...37
31. Придържаща скоба за оптическо устройство 37
32. Инсталиране на ново устройство .....38
33. Премахване на флопидисковото устройство 39
34. Придържаща скоба на флопидисковото
устройство .............40
35. Премахване на модула памет .......40
36. Инсталиране на модула памет ......41
37. Премахване на PCI адаптера .......42
38. Инсталирайте нов PCI адаптер ......43
39. Сваляне на предния вентилаторен модул 44
40. Подмяна на предния вентилаторен модул 45
41. Сваляне на задния вентилаторен модул ...46
42. Подмяна на задния вентилаторен модул 47
43. Съединители за клавиатура, стандартен иUSB 48
44. Съединители за ми ка, стандартен иUSB 49
45. Подмяна на капака на компютъра .....51
46. Интегрирана кабелна ключалка ......53
47. Халка за катинар ...........54
©Lenovo 2005, 2007. Частично ©IBM Corp. 2005. v
vi Ръководство за инсталиране иподмяна на хардуер
Глава 1. Важна информация за безопасността
ВНИМАНИЕ:
Преди да използвате това ръководство, еважно да прочетете иразберете ц лата
информаци , касаеща безопасността на този продукт. Отнесете се към Ръководство за
безопасност игаранция,което сте получили стози продукт, за последна информаци за
безопасност. Прочитането иосмисл нето на тази информаци за безопасност намал ва
риска от лични наран вани и/или повреди на ваши продукт.
Ако вече нямате копие от Ръководство за безопасност игаранция,можете да получите
такова онлайн от Web сайта за поддръжка на Lenovo на:
http://www.lenovo.com/support.
©Lenovo 2005, 2007. Частично ©IBM Corp. 2005. 1
2Ръководство за инсталиране иподмяна на хардуер
Глава 2. Общ преглед
Това ръководство осигурява процедури за подмяна на Подменяеми от клиента части
(CRU).
Това ръководство не включва процедури за всички части. Очаква се кабели,
превключватели иопределени механични части да бъдат подменяни от обучен
сервизен персонал, който не се нуждае от постъпкови процедури.
Забележка: Използвайте само части, осигурени от Lenovo™.
Това ръководство съдържа инструкции за инсталиране и/или подмяна на следните
части:
vБатерия
vПреден панел
vЗахранващ блок
vРадиатор
vУстройство ствърд диск
vОптическо устройство
vФлопидисково устройство
vМодули памет
vPCI адаптер
vПреден вентилаторен модул
vЗаден вентилаторен модул
vКлавиатура
vМи ка
Допълнителни информационни ресурси
Ако имате достъп до Internet, най-актуалната информация за компютъра ви е
достъпна от World Wide Web.
Можете да намерите:
vИнформация за премахване иинсталиране на CRU
vВидеоклипове за премахване иинсталиране на CRU
vПубликации
vИнформация за отстраняване на проблеми
vИнформация за части
vИзтегляния идрайвери
vВръзки към други полезни източници на информация
vСписък телефони за поддръжка
За да достъпите тази информация, насочете браузъра си към:
http://www.lenovo.com/support
©Lenovo 2005, 2007. Частично ©IBM Corp. 2005. 3
Боравене счувствителни към статичен заряд устройства
Не отваряйте антистатичната опаковка, съдържаща новата част, докато не свалите
дефектната част от компютъра, исте готови да инсталирате новата част. Статичното
електричество, макар ибезвредно за вас, може сериозно да повреди компютърните
компоненти ичасти.
Когато боравите счасти исдруги компютърни компоненти, вземете следните
предпазни мерки, за да избегнете повреда от статично електричество:
vОграничете движенията си. Движенията могат да причинят натрупване на статичен
заряд около вас.
vВинаги боравете внимателно счасти идруги компютърни компоненти. Хващайте
адаптерите, модулите памет, системните платки имикропроцесорите за ръбовете.
Не допирайте изложени проводници.
vНе позволявайте други да допират частите идругите компютърни компоненти.
vПреди да подмените нова част, допрете антистатичния плик, съдържащ частта, до
металния капак на гнездо за раз ирение или друга небоядисана метална
повърхност на компютъра за поне две секунди. Това намалява статичното
електричество вплика ивтялото ви.
vКогато евъзможно, извадете новата част от антистатичния плик, ияинсталирайте
директно вкомпютъра, без да яоставяте никъде. Когато това не евъзможно,
поставете антистатичния плик, вкойто едоставена частта, на равна гладка
повърхност, ипоставете частта върху него.
vНе поставяйте частта на капака на компютъра или на друга метална повърхност.
4Ръководство за инсталиране иподмяна на хардуер
Разположения
Тази глава осигурява илюстрации за улесняване при намирането на различни
съединители, органи за управление икомпоненти на компютъра.
Намиране на органи за управление исъединители отпред
на ва ия компютър
Фигура 1показва разположението на органите за управление исъединителите отпред
на ва ия компютър.
Забележка: Не всички модели на компютри имат следните органи за управление и
съединители.
1 USB съединител 3 Съединител за микрофон
2 Съединител за слу алки 4 USB съединител
Фигура 1. Органи за управление исъединители
Глава 2. Общ преглед 5

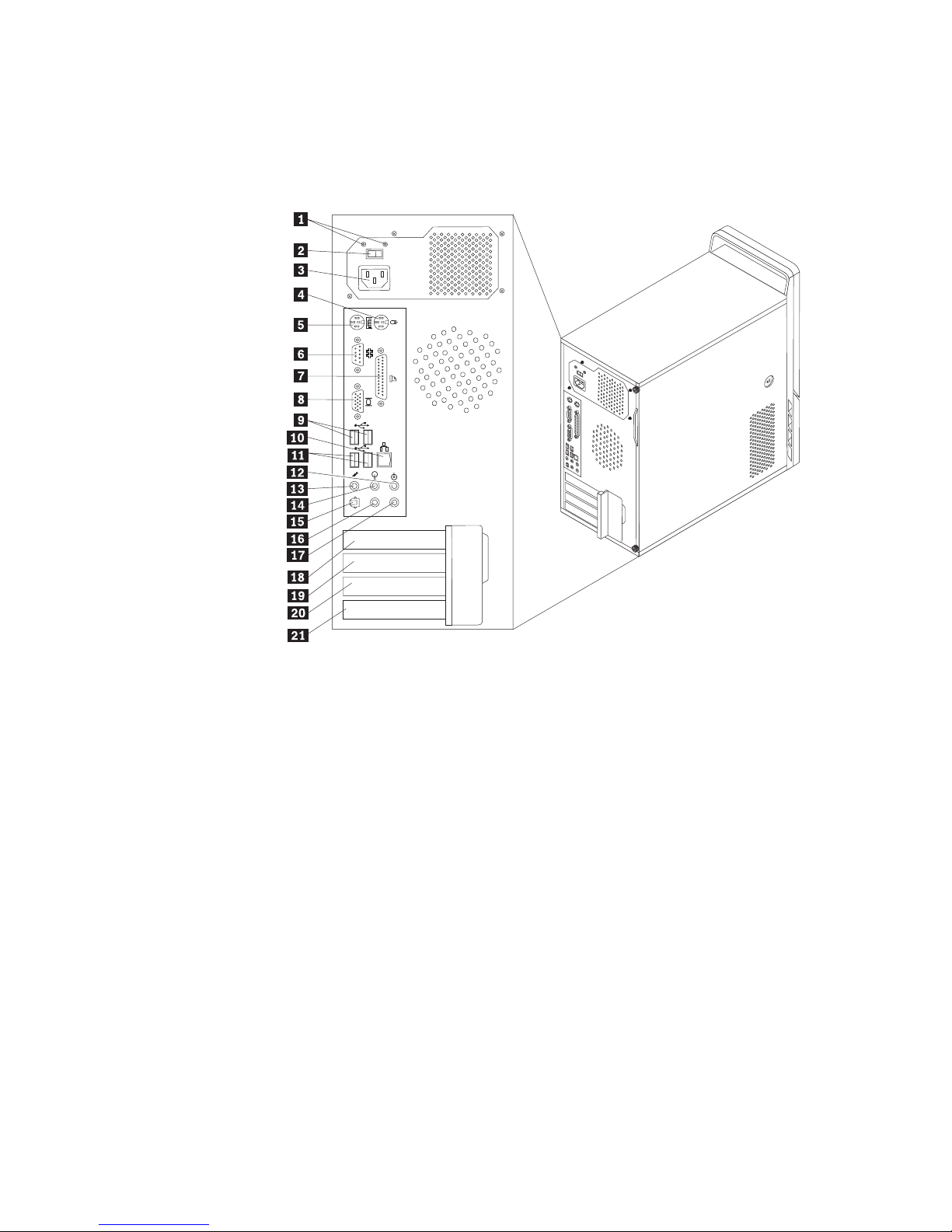

Намиране на съединители на гърба на ва ия компютър
Фигура 2показва разположението на съединителите на гърба на ва ия компютър.
Някои съединители на гърба на ва ия компютър са кодирани сцвят, за да ви
помогнат да определите къде да свържете кабелите на ва ия компютър.
1 Диагностични LED на
захранващия блок
12 Съединител за входна аудио линия
2 Превключвател за избор на
напрежение (на някои модели)
13 Съединител за микрофон
3 Съединител за захранване 14 Съединител за изходна аудио линия
4 Стандартен съединител за
ми ка
15 Съединител за SPDIF изход
5 Стандартен съединител за
клавиатура
16 C/LFE съединител
6 Сериен съединител 17 Съединител за заден съраунд
7 Паралелен съединител 18 Съединител за PCI Express x1 или PCI Express
x16 графичен адаптер
8 Съединител за VGA монитор 19 Съединител за PCI Express x1 или PCI Express
x16 графичен адаптер
9 USB съединители (2) 20 Съединител за PCI адаптер или PCI Express
x1 адаптер
10 Ethernet съединител 21 Съединител за PCI адаптер
11 USB съединители (2)
Фигура 2. Разположения на съединители
6Ръководство за инсталиране иподмяна на хардуер
Съединител Описание
Стандартен съединител за
ми ка
Използва се за свързване на ми ка, трекбол, или друго
посочващо устройство, което използва стандартен съединител за
ми ка.
Стандартен съединител за
клавиатура
Използван за свързване на клавиатура, която използва
стандартен съединител за клавиатура.
USB съединители Използвани за свързване на устройство, което изисква Universal
Serial Bus (USB) свързване, като USB клавиатура, USB ми ка,
USB скенер или USB принтер. Ако имате повече от осем USB
устройства, можете да закупите USB хъб, който да използвате за
свързване на допълнителни USB устройства.
Ethernet съединител Използва се за свързване на Ethernet кабел за локална мрежа
(LAN).
Забележка: За да може компютърът ви да работи врамките на
ограниченията на FCC Class B, използвайте Ethernet кабел от 5
категория.
Сериен съединител Използва се за свързване на вън ен модем, сериен принтер или
други устройства, изискващи 9-пинов сериен съединител.
Паралелен съединител Използва се за свързване на паралелен принтер, паралелен скенер
или други устройства, изискващи 25-пинов паралелен съединител.
Съединител за входна
аудио линия
Използван за получаване на аудио сигнали от вън но аудио
устройство, например стерео система. Когато свържете вън но
аудио устройство, се свързва кабел между съединителя на
изходящата аудио линия на устройството исъединителя на
входящата аудио линия на компютъра.
Съединител за изходна
аудио линия
Използва се за изпращане на аудио сигнали от компютъра на
вън ни устройства, като активни стерео високоговорители
(високоговорители свградени усилватели), слу алки,
мултимедийни клавиатури, или съединителя на входната аудио
линия на стерео система или вън но записващо устройство.
Глава 2. Общ преглед 7
Намиране на компонентите
За да отворите капака на компютъра, вижте “Сваляне на капака” на страница 13.
Фигура 3показва разположението на различните компоненти във ва ия компютър.
1 Вентилатор ирадиатор на
микропроцесора
4 Съединители за PCI Express иPCI адаптер
2 Модули памет (2) 5 Заден вентилаторен модул
3 PCI адаптерна карта 6 Захранващ блок
Фигура 3. Разположения на компоненти
8Ръководство за инсталиране иподмяна на хардуер
Идентифициране на частите по системната платка
Системната платка (известна също като главна или дънна платка) еглавната печатна
платка във ва ия компютър. Тя осигурява базови функции на компютъра и
поддържа множество устройства. Компютърът ви съдържа един от трите типа
системни платки, показани на следните три фигури.
Фигура 4показва разположението на частите на системната платка за някои модели
компютри.
1 Съединител за захранване на
вентилатора
13 Предни USB съединители (2)
2 Микропроцесор ирадиатор 14 Батерия
3 Съединител за памет 115 Джъмпер за Изчистване на
CMOS/Възстановяване
4 Съединител за памет 216 Сериен (COM) съединител
5 Съединител за памет 317 Съединители на PCI адаптери (2)
6 Съединител за памет 418 Моно съединител (високоговорител)
7 Съединител за флопидисково
устройство
19 Преден аудио съединител
8 IDE съединител 20 CD-IN съединител
9 Съединител за захранване 21 Съединител за PCI Express x16 графичен
адаптер
10 Съединител за вентилатор на
захранване
22 Съединител за PCI Express x1 адаптер
11 SATA IDE съединители (4) 23 Съединител за системния вентилатор
12 Съединител на предния панел 24 Съединител на 12 Vзахранване
Фигура 4. Разположения на части на системната платка
Глава 2. Общ преглед 9
Фигура 5показва разположението на частите на системната платка за някои модели
компютри.
1 Микропроцесор ирадиатор 12 Предни USB съединители (2)
2 Съединител за захранване на
вентилатора
13 Сериен (COM) съединител
3 Съединител за памет 114 Leo съединител
4 Съединител за памет 215 CD-IN съединител
5 Съединител за захранване 16 Преден аудио съединител
6 Съединител за флопидисково
устройство
17 Съединители на PCI адаптери (2)
7 IDE съединител 18 Съединител за PCI Express x1 адаптер
8 Clear CMOS/Recovery джъмпери
(2)
19 Батерия
9 Съединител за вентилатор на
захранване
20 Съединител за PCI Express x16 графичен
адаптер
10 SATA IDE съединители (4) 21 Съединител за системния вентилатор
11 Съединител на предния панел 22 Съединител на 12 Vзахранване
Фигура 5. Разположения на части на системната платка
10 Ръководство за инсталиране иподмяна на хардуер
Фигура 6показва разположението на частите на системната платка за някои модели
компютри.
1 Микропроцесор ирадиатор 12 Съединител на предния панел
2 Съединител за захранване на
вентилатора
13 Съединител за вентилатор на
захранване
3 Съединител за памет 114 Предни USB съединители (2)
4 Съединител за памет 215 Сериен (COM) съединител
5 Съединител за памет 316 Преден аудио съединител
6 Съединител за памет 417 Съединител за PCI адаптер
7 Съединител за захранване 18 Съединители за PCI Express x1
адаптер (2)
8 Съединител за флопидисково
устройство
19 Батерия
9 SATA IDE съединители (4) 20 Съединител за PCI Express x16
графичен адаптер
10 Преден USB съединител 21 Съединител за системния вентилатор
11 Джъмпер за Изчистване на
CMOS/Възстановяване
22 Съединител на 12 Vзахранване
Фигура 6. Разположения на части на системната платка
Глава 2. Общ преглед 11
12 Ръководство за инсталиране иподмяна на хардуер

Other manuals for J200

32

This manual suits for next models

10

Other Lenovo Desktop manuals

Lenovo ThinkCentre E50 User manual

Lenovo

Lenovo ThinkCentre E50 User manual

Lenovo ThinkCentre Edge 91 Technical document

Lenovo

Lenovo ThinkCentre Edge 91 Technical document

Lenovo ThinkCentre M91p User manual

Lenovo

Lenovo ThinkCentre M91p User manual

Lenovo ThinkCentre 8129 User manual

Lenovo

Lenovo ThinkCentre 8129 User manual

Lenovo ThinkCentre M55 Instructions for use

Lenovo

Lenovo ThinkCentre M55 Instructions for use

Lenovo J200p

Lenovo

Lenovo J200p

Lenovo ThinkCentre M90 User manual

Lenovo

Lenovo ThinkCentre M90 User manual

Lenovo Legion Tower 5i User manual

Lenovo

Lenovo Legion Tower 5i User manual

Lenovo ThinkCentre A61 Quick start guide

Lenovo

Lenovo ThinkCentre A61 Quick start guide

Lenovo ThinkCentre M90z Guide

Lenovo

Lenovo ThinkCentre M90z Guide

Lenovo ThinkCentre M70q User manual

Lenovo

Lenovo ThinkCentre M70q User manual

Lenovo ThinkCentre M58 6239 User manual

Lenovo

Lenovo ThinkCentre M58 6239 User manual

Lenovo ThinkCentre M900z 10F2 User manual

Lenovo

Lenovo ThinkCentre M900z 10F2 User manual

Lenovo 7515H4U User manual

Lenovo

Lenovo 7515H4U User manual

Lenovo ThinkCentre A50p User manual

Lenovo

Lenovo ThinkCentre A50p User manual

Lenovo Aptiva User manual

Lenovo

Lenovo Aptiva User manual

Lenovo ThinkCentre M92z User manual

Lenovo

Lenovo ThinkCentre M92z User manual

Lenovo ThinkCentre M62z Manual

Lenovo

Lenovo ThinkCentre M62z Manual

Lenovo ThinkCentre M55 User manual

Lenovo

Lenovo ThinkCentre M55 User manual

Lenovo ThinkCentre M51 Guide

Lenovo

Lenovo ThinkCentre M51 Guide

Lenovo 8808D2U User manual

Lenovo

Lenovo 8808D2U User manual

Lenovo 7515H4U User manual

Lenovo

Lenovo 7515H4U User manual

Lenovo ThinkPad 43Y6203 Operation and maintenance manual

Lenovo

Lenovo ThinkPad 43Y6203 Operation and maintenance manual

Lenovo ThinkStation E30 Guide

Lenovo

Lenovo ThinkStation E30 Guide

Popular Desktop manuals by other brands

HP A6600f - Pavilion - 3 GB RAM Quick setup

HP

HP A6600f - Pavilion - 3 GB RAM Quick setup

IBM Aptiva Handbook

IBM

IBM Aptiva Handbook

HP Vectra XE320 quick start

HP

HP Vectra XE320 quick start

HP Presario CQ3200 - Desktop PC Panduan Garansi dan Dukungan Terbatas

HP

HP Presario CQ3200 - Desktop PC Panduan Garansi dan Dukungan Terbatas

BOSTONtec CPU12 Mounting instructions

BOSTONtec

BOSTONtec CPU12 Mounting instructions

Nanoxia Deep Silence 4 user manual

Nanoxia

Nanoxia Deep Silence 4 user manual

Atari 800 XL ROSE Field service manual

Atari

Atari 800 XL ROSE Field service manual

AOpen DE6140 Series user guide

AOpen

AOpen DE6140 Series user guide

Digital Equipment VAXstation 4000/60 Condensed Service Information

Digital Equipment

Digital Equipment VAXstation 4000/60 Condensed Service Information

HP Compaq dx6120 ST Hardware reference guide

HP

HP Compaq dx6120 ST Hardware reference guide

HP Pavilion t600 - Desktop PC Technical specifications

HP

HP Pavilion t600 - Desktop PC Technical specifications

Nimbus Water Systems PC-286 user guide

Nimbus Water Systems

Nimbus Water Systems PC-286 user guide

Dell Inspiron 3656 quick start guide

Dell

Dell Inspiron 3656 quick start guide

HP Pro 3000 SFF Maintenance and service guide

HP

HP Pro 3000 SFF Maintenance and service guide

Sonic Studio HD-1000 installation guide

Sonic Studio

Sonic Studio HD-1000 installation guide

Sony PCV-RZ50CG user guide

Sony

Sony PCV-RZ50CG user guide

Brauniger IQ Series operating instructions

Brauniger

Brauniger IQ Series operating instructions

Asus A4110-BD047D user guide

Asus

Asus A4110-BD047D user guide

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
