Lenovo ThinkCentre A51p Assembly Instructions

ThinkCentre
Guide de retrait et de remplacement
d’options matérielles
Ty pe s 8141, 8142, 8145
Ty pe s 8420, 8421, 8426
ThinkCentre
򔻐򗗠򙳰

ThinkCentre
Guide de retrait et de remplacement
d’options matérielles
Ty pe s 8141, 8142, 8145
Ty pe s 8420, 8421, 8426
򔻐򗗠򙳰

Première édition - juin 2004
Réf. US : 19R0805
LE PRESENT DOCUMENT EST LIVRE ″EN L’ETAT″. IBM DECLINE TOUTE RESPONSABILITE, EXPRESSE OU
IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE
LES GARANTIES DE QUALITE MARCHANDE OU D’ADAPTATION A VOS BESOINS. Certaines juridictions
n’autorisent pas l’exclusion des garanties implicites, auquel cas l’exclusion ci-dessus ne vous sera pas applicable.
Ce document est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Les informations qui y
sont fournies sont susceptibles d’être modifiées avant que les produits décrits ne deviennent eux-mêmes
disponibles. En outre, il peut contenir des informations ou des références concernant certains produits, logiciels ou
services non annoncés dans ce pays. Cela ne signifie cependant pas qu’ils y seront annoncés.
Pour plus de détails, pour toute demande d’ordre technique, ou pour obtenir des exemplaires de documents IBM,
référez-vous aux documents d’annonce disponibles dans votre pays, ou adressez-vous à votre partenaire
commercial.
Vous pouvez également consulter les serveurs Internet suivants :
v http://www.fr.ibm.com (serveur IBM en France)
v http://www.can.ibm.com (serveur IBM au Canada)
v http://www.ibm.com (serveur IBM aux Etats-Unis)
Compagnie
IBM France
Direction Qualité
Tour Descartes
92066 Paris-La Défense Cedex 50
©
Copyright IBM France 2004. Tous droits réservés.
© Copyright International Business Machines Corporation 2004. All rights reserved.

Table des matières
Avis aux lecteurs canadiens . . . . . .v
Présentation . . . . . . . . . . . .ix
Sources d’information . . . . . . . . . . .ix
Outils nécessaires . . . . . . . . . . . .ix
Manipulation des unités sensibles à l’électricité
statique . . . . . . . . . . . . . . . .ix
Remplacement des unités remplaçables
par l’utilisateur (CRU) . . . . . . . . .1
Retrait du carter . . . . . . . . . . . . .1
Retrait et remplacement du bloc d’alimentation . . .2
Retrait et remplacement de la carte principale . . .4
Retrait et remplacement du microprocesseur . . . .7
Retrait et remplacement de la carte de l’unité de
disque dur . . . . . . . . . . . . . . .12
Connexion d’une unité de disque dur ATA série 13
Connexion d’une unité de disque dur ATA
parallèle . . . . . . . . . . . . . .13
Retrait et remplacement de modules de mémoire . .14
Retrait et remplacement d’une carte PCI . . . . .15
Fin de l’installation des unités remplaçables par
l’utilisateur . . . . . . . . . . . . . .17
© Copyright IBM Corp. 2004 iii

iv Guide de retrait et de remplacement d’options matérielles

Avis aux lecteurs canadiens
Le présent document a été traduit en France. Voici les principales différences et
particularités dont vous devez tenir compte.
Illustrations
Les illustrations sont fournies à titre d’exemple. Certaines peuvent contenir des
données propres à la France.
Terminologie
La terminologie des titres IBM peut différer d’un pays à l’autre. Reportez-vous au
tableau ci-dessous, au besoin.
IBM France IBM Canada
ingénieur commercial représentant
agence commerciale succursale
ingénieur technico-commercial informaticien
inspecteur technicien du matériel
Claviers
Les lettres sont disposées différemment : le clavier français est de type AZERTY, et
le clavier français-canadien, de type QWERTY.
OS/2 - Paramètres canadiens
Au Canada, on utilise :
v les pages de codes 850 (multilingue) et 863 (français-canadien),
v le code pays 002,
v le code clavier CF.
Nomenclature

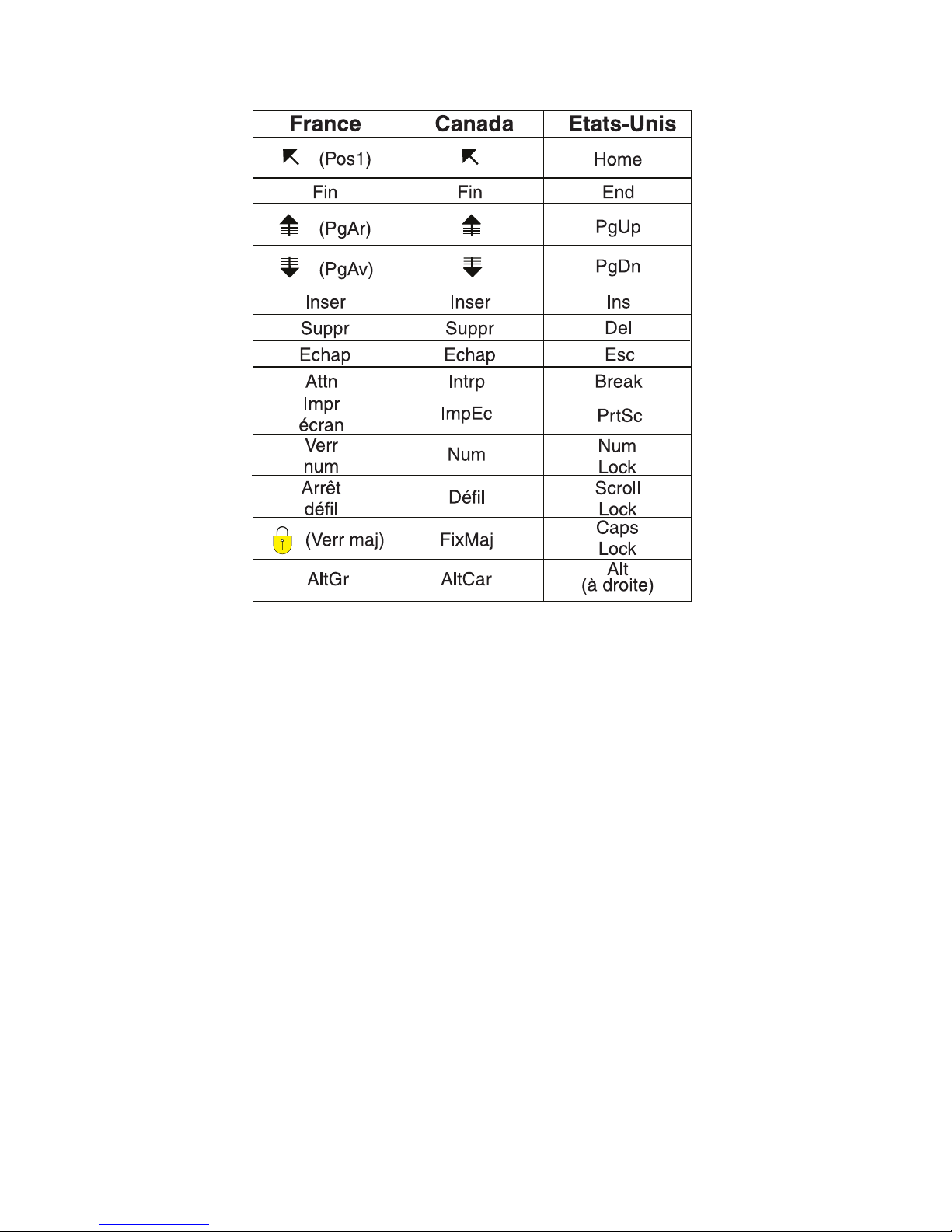

Les touches présentées dans le tableau d’équivalence suivant sont libellées
différemment selon qu’il s’agit du clavier de la France, du clavier du Canada ou
du clavier des États-Unis. Reportez-vous à ce tableau pour faire correspondre les
touches françaises figurant dans le présent document aux touches de votre clavier.
© Copyright IBM Corp. 2004 v

Recommandations à l’utilisateur
Ce matériel utilise et peut émettre de l’énergie radiofréquence. Il risque de
parasiter les communications radio et télévision s’il n’est pas installé et utilisé
conformément aux instructions du constructeur (instructions d’utilisation, manuels
de référence et manuels d’entretien).
Si cet équipement provoque des interférences dans les communications radio ou
télévision, mettez-le hors tension puis sous tension pour vous en assurer. Il est
possible de corriger cet état de fait par une ou plusieurs des mesures suivantes :
v Réorienter l’antenne réceptrice ;
v Déplacer l’équipement par rapport au récepteur ;
v Éloigner l’équipement du récepteur ;
v Brancher l’équipement sur une prise différente de celle du récepteur pour que
ces unités fonctionnent sur des circuits distincts ;
v S’assurer que les vis de fixation des cartes et des connecteurs ainsi que les fils de
masse sont bien serrés ;
v Vérifier la mise en place des obturateurs sur les connecteurs libres.
Si vous utilisez des périphériques non IBM avec cet équipement, nous vous
recommandons d’utiliser des câbles blindés mis à la terre, à travers des filtres si
nécessaire.
En cas de besoin, adressez-vous à votre détaillant.
vi Guide de retrait et de remplacement d’options matérielles

Le fabricant n’est pas responsable des interférences radio ou télévision qui
pourraient se produire si des modifications non autorisées ont été effectuées sur
l’équipement.
L’obligation de corriger de telles interférences incombe à l’utilisateur.
Au besoin, l’utilisateur devrait consulter le détaillant ou un technicien qualifié
pour obtenir de plus amples renseignements.
Brevets
Il est possible qu’IBM détienne des brevets ou qu’elle ait déposé des demandes de
brevets portant sur certains sujets abordés dans ce document. Le fait qu’IBM vous
fournisse le présent document ne signifie pas qu’elle vous accorde un permis
d’utilisation de ces brevets. Vous pouvez envoyer, par écrit, vos demandes de
renseignements relatives aux permis d’utilisation au directeur général des relations
commerciales d’IBM, 3600 Steeles Avenue East, Markham, Ontario, L3R 9Z7.
Assistance téléphonique
Si vous avez besoin d’assistance ou si vous voulez commander du matériel, des
logiciels et des publications IBM, contactez IBM direct au 1 800 465-1234.
Avis aux lecteurs canadiens vii

viii Guide de retrait et de remplacement d’options matérielles

Présentation
Ce manuel contient les instructions relatives au retrait et au remplacement des
unités CRU (unités remplaçables par l’utilisateur) suivantes :
v Bloc d’alimentation
v Carte principale
v Microprocesseur
v Modules de mémoire
v Unité de disque dur
Sources d’information
Le manuel Aide-mémoire fourni avec votre ordinateur contient des informations sur
l’installation de l’ordinateur et le démarrage du système d’exploitation. Il comporte
également les procédures de base d’identification et de résolution des incidents, les
procédures de reprise logicielle, ainsi que les informations concernant les services
d’aide et d’assistance et les informations de garantie.
Access IBM, qui se trouve sur le Bureau, permet d’accéder à des informations
supplémentaires concernant l’ordinateur.
Si vous disposez d’un accès Internet, les manuels les plus récents sont disponibles
sur le Web. Pour y accéder, entrez l’adresse suivante dans le navigateur :
http://www.ibm.com/pc/support
Entrez le numéro de modèle et le type de machine dans la zone Quick Path,
cliquez ensuite sur Go.
Outils nécessaires
Pour installer certaines options, vous aurez besoin d’un tournevis à lame plate.
D’autres outils peuvent s’avérer nécessaires pour certains équipements.
(Reportez-vous aux instructions accompagnant ces équipements.)
Manipulation des unités sensibles à l’électricité statique
Si l’électricité statique est inoffensive pour votre santé, elle risque en revanche de
causer des dommages importants aux composants et à l’équipement
supplémentaire de votre ordinateur.
Lorsque vous ajoutez un nouveau matériel, n’ouvrez pas son emballage antistatique
tant que vous n’y êtes pas invité par la procédure d’installation.
Lorsque vous manipulez du matériel ou d’autres composants de l’ordinateur,
prenez les précautions suivantes pour éviter de les endommager :
v Limitez vos mouvements, car ceux-ci provoquent une accumulation d’électricité
statique.
v Manipulez toujours les composants avec précaution. Saisissez par les côtés les
cartes et les modules de mémoire. Evitez de poser vos doigts sur la zone de
circuits imprimés.
© Copyright IBM Corp. 2004 ix

v Empêchez toute autre personne de toucher les composants.
v Lorsque vous installez un nouvel équipement, mettez en contact son emballage
antistatique avec l’obturateur en métal d’un emplacement d’extension ou avec
toute autre surface métallique non peinte de l’ordinateur; maintenez ce contact
pendant au moins deux secondes. Cela permet de décharger l’électricité statique
présente sur l’emballage et dans votre corps.
v Lorsque cela est possible, retirez le matériel de son emballage antistatique au
dernier moment et installez-le directement dans l’ordinateur, sans le poser.
Sinon, vous devez le poser par dessus son emballage antistatique, sur une
surface plane et lisse.
v Ne posez pas l’option sur le carter de l’ordinateur ni sur toute autre surface
métallique.
x Guide de retrait et de remplacement d’options matérielles

Remplacement des unités remplaçables par l’utilisateur (CRU)
Attention
N’ouvrez pas votre ordinateur ou ne tentez aucune réparation avant d’avoir
lu la section “Consignes de sécurité importantes” dans l’Aide-mémoire fourni
avec l’ordinateur. Si vous ne disposez plus de l’exemplaire de cet
Aide-mémoire, vous pouvez en obtenir un autre en ligne sur le site Internet
d’IBM à l’adresse http://www.ibm.com/pc/support.
Retrait du carter
Important
Mettez l’ordinateur hors tension et patientez 3 à 5 minutes le temps qu’il
refroidisse avant de retirer le carter.
Pour retirer le carter, procédez comme suit :
1. Arrêtez le système d’exploitation, retirez tous les supports (disquettes, CD ou
bandes) des unités et mettez hors tension tous les périphériques connectés ainsi
que l’ordinateur.
2. Débranchez tous les cordons d’alimentation des socles de prises de courant.
3. Déconnectez tous les câbles raccordés à l’ordinateur (cordons d’alimentation,
câbles d’entrée-sortie et tout autre câble connecté à l’ordinateur).
© Copyright IBM Corp. 2004 1

4. Appuyez sur les boutons situés sur les côtés de l’ordinateur et faites pivoter
l’arrière du carter en le levant vers la face avant de la machine.
ThinkCentre
Retrait et remplacement du bloc d’alimentation
Attention
N’ouvrez pas votre ordinateur ou ne tentez aucune réparation avant d’avoir
lu la section “Consignes de sécurité importantes” dans l’Aide-mémoire fourni
avec l’ordinateur. Si vous ne disposez plus de l’exemplaire de cet
Aide-mémoire, vous pouvez en obtenir un autre en ligne sur le site Internet
d’IBM à l’adresse http://www.ibm.com/pc/support.
Cette section fournit les instructions nécessaires au retrait et au remplacement du
bloc d’alimentation.
1. Retirez le carter. Voir «Retrait du carter» à la page 1.
2 Guide de retrait et de remplacement d’options matérielles

2. Retirez les quatre vis situées à l’arrière du boîtier.

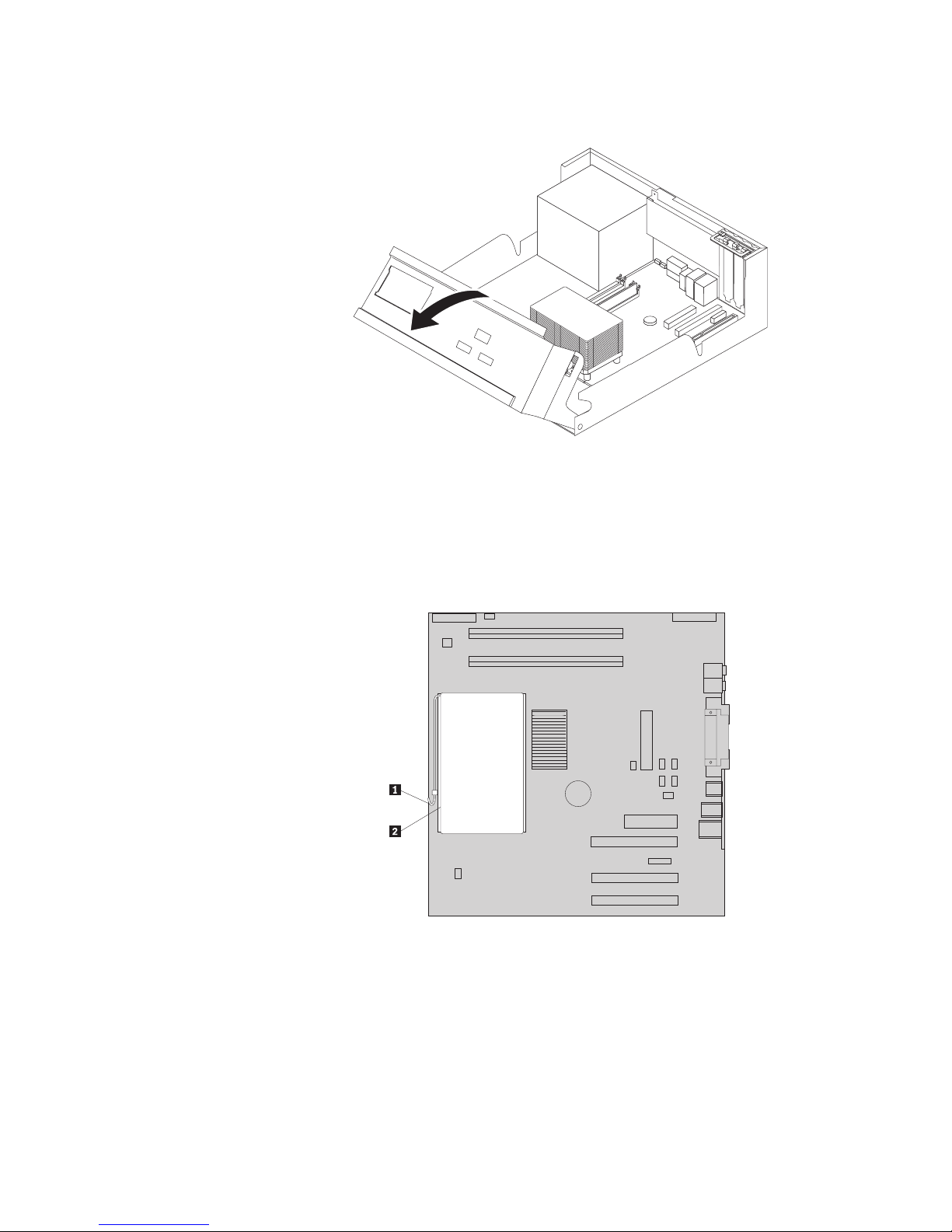

3. Faites pivoter la baie d’unité en la tirant vers le haut afin d’accéder à la carte
principale.
*XXXXXXXXX*
*XXXXXXXXX*
4. Déconnectez tous les cordons du bloc d’alimentation des unités et de la carte
principale. Libérez les câbles des serre-câbles et des liens. Voir figure 1 à la page
5.
Remarque : Notez les emplacements des cordons du bloc d’alimentation.
Remplacement des unités remplaçables par l’utilisateur (CRU) 3

5. Retirez le bloc d’alimentation de l’ordinateur.
*XXXXXXXXX*
*XXXXXXXXX*
6. Installez le nouveau bloc d’alimentation dans le boîtier en vous assurant que
les trous de vis du bloc d’alimentation sont alignés sur ceux du boîtier.
Remarque : Utilisez uniquement les vis fournies par IBM.
7. Installez et resserrez les quatre vis d’assemblage du bloc d’alimentation à
l’arrière du boîtier.
8. Installez les câbles dans les serre-câbles et les liens. Reconnectez tous les
cordons du bloc d’alimentation aux unités et à la carte principale.
9. Pour terminer l’installation, reportez-vous à la section «Fin de l’installation des
unités remplaçables par l’utilisateur» à la page 17.
Retrait et remplacement de la carte principale
Attention
N’ouvrez pas votre ordinateur ou ne tentez aucune réparation avant d’avoir
lu la section “Consignes de sécurité importantes” dans l’Aide-mémoire fourni
avec l’ordinateur. Si vous ne disposez plus de l’exemplaire de cet
Aide-mémoire, vous pouvez en obtenir un autre en ligne sur le site Internet
d’IBM à l’adresse http://www.ibm.com/pc/support.
Cette section fournit les instructions nécessaires au retrait et au remplacement de la
carte principale.
1. Retirez le carter. Voir «Retrait du carter» à la page 1.
2. Retirez les éventuelles cartes PCI. Voir «Retrait et remplacement d’une carte
PCI» à la page 15.
4 Guide de retrait et de remplacement d’options matérielles

3. Notez soigneusement l’emplacement de toutes les connexions de câble sur la
carte principale. Vous devrez les reconnecter correctement lors de l’installation
d’une nouvelle carte principale.
4. Déconnectez tous les câbles raccordés à la carte principale.
1 Connecteur d’alimentation 12 v 13Connecteur SATA 2
2 Connecteur de l’unité de disquette 14Connecteur SATA 1
3 Connecteur haut-parleur 15Connecteur interrupteur de présence de
carter
4 Connecteur DIMM 4 16Connecteur de bloc d’alimentation
5 Connecteur DIMM 3 17 Emplacement de carte graphique PCI
Express (x16)
6 Connecteur DIMM 2 18Emplacement de carte PCI Express (x1)
7 Connecteur DIMM 1 19Emplacement PCI 2
8 Cavalier d’effacement de CMOS et de
reprise
20Emplacement PCI 1
9 Connecteur du panneau frontal 21Batterie
10Connecteur IDE ATA parallèle 22Microprocesseur
11Connecteur SATA 4 23Connecteur de ventilateur
microprocesseur
12Connecteur SATA 3 24Dissipateur thermique microprocesseur
Figure 1. Carte principale
Remplacement des unités remplaçables par l’utilisateur (CRU) 5

5. Retirez les sept vis qui fixent la carte principale au boîtier et faites glisser la
carte principale vers la baie d’unité. Tirez délicatement la carte principale vers
le haut afin de l’extraire.
*XXXXXXXXX*
*XXXXXXXXX*
6. Notez soigneusement l’emplacement de toutes les barrettes DIMM et
retirez-les de la carte principale. Voir «Retrait et remplacement de modules de
mémoire» à la page 14.
7. Installez les barrettes DIMM sur la nouvelle carte principale à l’emplacement
exact où elles se trouvaient sur la carte remplacée.
8. Retirez le microprocesseur de la carte principale défaillante et installez-le sur
la nouvelle carte principale. Voir «Retrait et remplacement du
microprocesseur» à la page 7.
9. Installez la nouvelle carte principale en alignant les fentes de la semelle
métallique, située à l’arrière de la carte principale, sur les taquets du boîtier,
puis faites glisser la carte principale vers l’arrière de l’ordinateur.
*XXXXXXXXX*
*XXXXXXXXX*
6 Guide de retrait et de remplacement d’options matérielles

Important
Si la semelle métallique n’est pas correctement alignée lors de
l’installation des vis, vous risquez d’endommager la carte principale.
10. Installez les vis qui fixent la carte principale au boîtier.
11. Raccordez tous les câbles qui ont été déconnectés de la carte principale. Voir
figure 1 à la page 5.
12. Remettez en place les cartes PCI que vous avez retirées. Voir «Retrait et
remplacement d’une carte PCI» à la page 15.
13. Pour terminer l’installation, reportez-vous à la section «Fin de l’installation
des unités remplaçables par l’utilisateur» à la page 17.
Retrait et remplacement du microprocesseur
Attention
N’ouvrez pas votre ordinateur ou ne tentez aucune réparation avant d’avoir
lu la section “Consignes de sécurité importantes” dans l’Aide-mémoire fourni
avec l’ordinateur. Si vous ne disposez plus de l’exemplaire de cet
Aide-mémoire, vous pouvez en obtenir un autre en ligne sur le site Internet
d’IBM à l’adresse http://www.ibm.com/pc/support.
Important
Arrêtez puis mettez hors tension l’ordinateur pendant au moins une heure
avant de procéder au retrait du microprocesseur, afin de permettre un
refroidissement de l’interface thermique entre le microprocesseur et le
dissipateur thermique.
Lorsque vous recevrez un nouveau microprocesseur, vous recevrez également un
nouveau dissipateur thermique et un mécanisme à aspiration. Vous devez
également remplacer le dissipateur thermique lors du remplacement du
microprocesseur. Si vous utilisez l’ancien dissipateur thermique avec le nouveau
microprocesseur, votre ordinateur risque de surchauffer et de se mettre
régulièrement hors tension.
Cette section fournit les instructions nécessaires au retrait et au remplacement du
microprocesseur.
1. Retirez le carter. Voir «Retrait du carter» à la page 1.
Remplacement des unités remplaçables par l’utilisateur (CRU) 7

2. Faites pivoter la baie d’unité en la tirant vers le haut afin d’accéder à la carte
principale.
*XXXXXXXXX*
*XXXXXXXXX*
3. Retirez le dissipateur thermique 2 de la carte principale en faisant pivoter la
languette 1 qui maintient le dissipateur thermique jusqu’à ce qu’il soit en
position vers le haut. Tirez délicatement le dissipateur thermique hors de la
carte principale.
Remarque : Si vous remplacez uniquement la carte principale, placez le
dissipateur thermique de côté sur une surface propre et lisse de sorte que sa
partie inférieur ne soit pas en contact avec la surface.
4. Relâchez la languette 2 de fixation du microprocesseur 1, puis faites
pivoter le crochet de retenue 3 du microprocesseur jusqu’à ce qu’il soit en
8 Guide de retrait et de remplacement d’options matérielles
