ThinkCentre
Handbuch zum Entfernen
und Austauschen von Hardware
Ty pen 8141, 8142, 8145
Ty pen 8420, 8421, 8426
ThinkCentre
򔻐򗗠򙳰

ThinkCentre
Handbuch zum Entfernen
und Austauschen von Hardware
Ty pen 8141, 8142, 8145
Ty pen 8420, 8421, 8426
򔻐򗗠򙳰

Anmerkung:
v Die IBM Homepage finden Sie im Internet unter: ibm.com
v IBM und das IBM Logo sind eingetragene Marken der International Business Machines Corporation.
v Das e-business-Symbol ist eine Marke der International Business Machines Corporation.
v Infoprint ist eine eingetragene Marke der IBM.
v ActionMedia, LANDesk, MMX, Pentium und ProShare sind Marken der Intel Corporation in den USA und/oder anderen
Ländern.
v C-bus ist eine Marke der Corollary, Inc. in den USA und/oder anderen Ländern.
v Java und alle auf Java basierenden Marken und Logos sind Marken der Sun Microsystems, Inc. in den USA und/oder
anderen Ländern.
v Microsoft Windows, Windows NT und das Windows-Logo sind Marken der Microsoft Corporation in den USA und/oder
anderen Ländern.
v PC Direct ist eine Marke der Ziff Communications Company in den USA und/oder anderen Ländern.
v SET und das SET-Logo sind Marken der SET Secure Electronic Transaction LLC.
v UNIX ist eine eingetragene Marke der Open Group in den USA und/oder anderen Ländern.
v Marken anderer Unternehmen/Hersteller werden anerkannt.
Erste Ausgabe (Juni 2004)
Diese Veröffentlichung ist eine Übersetzung des Handbuchs
IBM ThinkCentre Hardware Removal and Replacement Guide Types 8141, 8142, 8145, Types 8420, 8421, and 8426,
IBM Teilenummer 19R0805,
herausgegeben von International Business Machines Corporation, USA
© Copyright International Business Machines Corporation 2004
© Copyright IBM Deutschland GmbH 2004
Informationen, die nur für bestimmte Länder Gültigkeit haben und für Deutschland, Österreich und die Schweiz
nicht zutreffen, wurden in dieser Veröffentlichung im Originaltext übernommen.
Möglicherweise sind nicht alle in dieser Übersetzung aufgeführten Produkte in Deutschland angekündigt und ver-
fügbar;
vor Entscheidungen empfiehlt sich der Kontakt mit der zuständigen IBM Geschäftsstelle.
Änderung des Textes bleibt vorbehalten.
Herausgegeben von:
SW TSC Germany
Kst. 2877
Juni 2004

Inhaltsverzeichnis
Übersicht . . . . . . . . . . . . . .v
Informationsquellen . . . . . . . . . . . .v
Erforderliche Werkzeuge . . . . . . . . . .v
Umgang mit aufladungsempfindlichen Einheiten . .v
Durch den Kunden austauschbare
Funktionseinheiten (CRUs) austauschen .1
Abdeckung entfernen . . . . . . . . . . .1
Netzteil entfernen und austauschen . . . . . . .2
Systemplatine entfernen und austauschen . . . .4
Mikroprozessor entfernen und austauschen . . . .7
Festplattenlaufwerk entfernen und austauschen. . .12
SATA-Festplattenlaufwerk anschließen . . . .13
PATA-Festplattenlaufwerk anschließen . . . .13
Speicher entfernen und austauschen . . . . . .14
PCI-Adapter entfernen und austauschen . . . . .15
Austausch von durch den Kunden austauschbaren
Funktionseinheiten (CRUs) abschließen . . . . .17
iii

iv Handbuch zum Entfernen und Austauschen von Hardware

Übersicht
Dieses Handbuch enthält Anweisungen zum Entfernen und Austauschen der fol-
genden durch den Kunden austauschbaren Funktionseinheiten (CRUs):
v Netzteil
v Systemplatine
v Mikroprozessor
v Speicher
v Festplattenlaufwerk
Informationsquellen
Die Broschüre Kurzübersicht, die Sie mit Ihrem Computer erhalten, enthält Informa-
tionen
zum Installieren des Computers und zum Starten des Betriebssystems. Sie
beschreibt außerdem grundlegende Prozeduren für die Fehlerbehebung und
Softwarewiederherstellung. Informationen zu Unterstützung, Service und Gewähr-
leistung
sind ebenfalls in dieser Broschüre enthalten.
Access IBM, das Sie auf Ihrem Desktop finden, bietet Links zu weiteren Informati-
onen
zu Ihrem Computer.
Wenn Sie einen Internetzugang haben, können Sie die aktuellen Handbücher zu
Ihrem Computer aus dem World Wide Web herunterladen. Um auf diese Informa-
tionen
zuzugreifen, müssen Sie in Ihrem Browser den folgenden URL aufrufen:
http://www.ibm.com/pc/support
Geben Sie im Feld Quick Path den Maschinentyp und die Modellnummer ein, und
klicken Sie dann auf Go.
Erforderliche Werkzeuge
Zum Installieren einiger Zusatzeinrichtungen benötigen Sie möglicherweise einen
Schlitz- oder Kreuzschlitzschraubendreher. Für bestimmte Zusatzeinrichtungen
benötigen Sie möglicherweise weitere Werkzeuge. Diesbezügliche Informationen
entnehmen Sie bitte den der Zusatzeinrichtung beiliegenden Anweisungen.
Umgang mit aufladungsempfindlichen Einheiten
Statische Aufladung ist harmlos für den Menschen, kann jedoch Computer-
komponenten und Zusatzeinrichtungen stark beschädigen.
Öffnen Sie bei der Installation einer internen Systemerweiterung die antistatische
Verpackung erst dann, wenn eine entsprechende Anweisung erfolgt.
Treffen Sie beim Umgang mit Zusatzeinrichtungen und anderen Computer-
komponenten
die folgenden Sicherheitsvorkehrungen, um Schäden durch statische
Aufladung zu vermeiden:
v Vermeiden Sie unnötige Bewegungen. Durch Bewegung kann statische Auf-
ladung
aufgebaut werden.
v

v Behandeln Sie Zusatzeinrichtungen immer mit Sorgfalt. Fassen Sie Adapter und
Speichermodule nur an den Kanten an. Berühren Sie keine offen liegende Schalt-
logik.
v Achten Sie darauf, dass die Komponenten nicht von anderen Personen berührt
werden.
v Bei der Installation einer neuen Zusatzeinrichtung bringen Sie die antistatische
Verpackung mit der Zusatzeinrichtung mindestens zwei Sekunden lang mit einer
Metallabdeckung am Erweiterungssteckplatz oder mit einer anderen unlackier-
ten
Oberfläche am Computer in Berührung. Dadurch wird die statische Auf-
ladung der Verpackung und Ihres Körpers verringert.
v Installieren Sie die Zusatzeinrichtung nach Möglichkeit direkt, nachdem Sie sie
aus der antistatischen Schutzhülle entnommen haben, ohne sie abzusetzen. Sollte
dies nicht möglich sein, legen Sie die antistatische Verpackung, in der die
Zusatzeinrichtung geliefert wurde, auf eine glatte und ebene Fläche und die
Zusatzeinrichtung auf die Verpackung.
v Legen Sie die Zusatzeinrichtung nicht auf der Computerabdeckung oder einer
Metalloberfläche ab.
vi Handbuch zum Entfernen und Austauschen von Hardware

Durch den Kunden austauschbare Funktionseinheiten (CRUs)
austauschen
Achtung
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu-
ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr
über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter
der Adresse http://www.ibm.com/pc/support.
Abdeckung entfernen
Wichtige Information
Schalten Sie den Computer aus, und lassen Sie ihn 3 bis 5 Minuten abküh-
len, bevor Sie die Abdeckung entfernen.
Gehen Sie zum Entfernen der Abdeckung wie folgt vor:
1. Fahren Sie das Betriebssystem herunter, entnehmen Sie alle Datenträger (Disket-
ten, CDs oder Bänder) aus den Laufwerken, und schalten Sie alle angeschlosse-
nen Einheiten sowie den Computer aus.
2. Ziehen Sie alle Netzkabel aus den Netzsteckdosen.
3. Lösen Sie alle Kabel vom Computer. Dies gilt für alle Netzkabel, Kabel von
Ein-/Ausgabeeinheiten und alle anderen an den Computer angeschlossenen
Kabel.
1

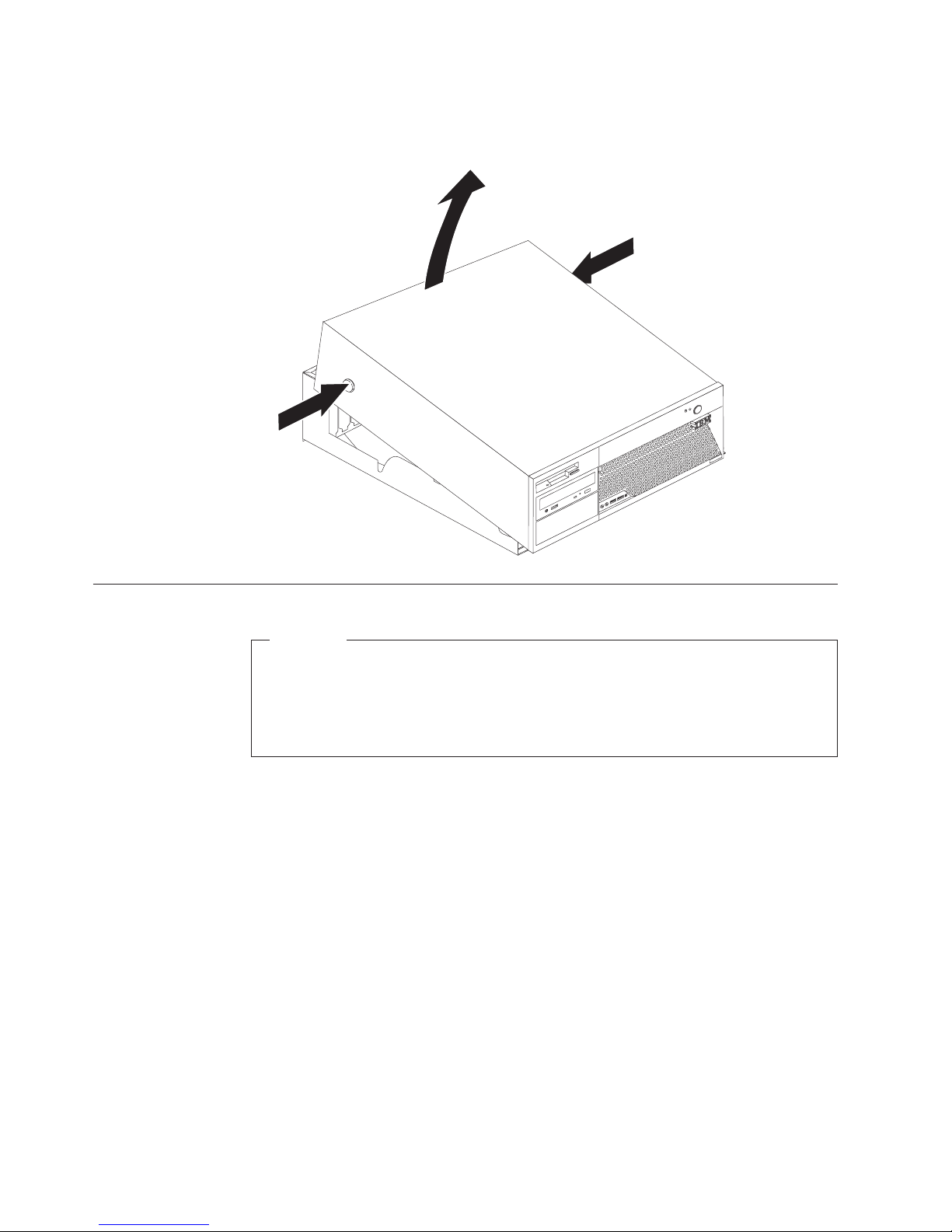

4. Drücken Sie die Knöpfe an den Seiten des Computers, und drehen Sie das hin-
tere Ende der Abdeckung in Richtung der Vorderseite des Computers nach
oben.
ThinkCentre
Netzteil entfernen und austauschen
Achtung
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu-
ter
öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr
über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter
der Adresse http://www.ibm.com/pc/support.
Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen des Netz-
teils.
1. Entfernen Sie die Abdeckung. Diesbezügliche Anweisungen finden Sie im
Abschnitt „Abdeckung entfernen” auf Seite 1.
2 Handbuch zum Entfernen und Austauschen von Hardware

2. Entfernen Sie die vier Schrauben an der Rückseite des Gehäuses.

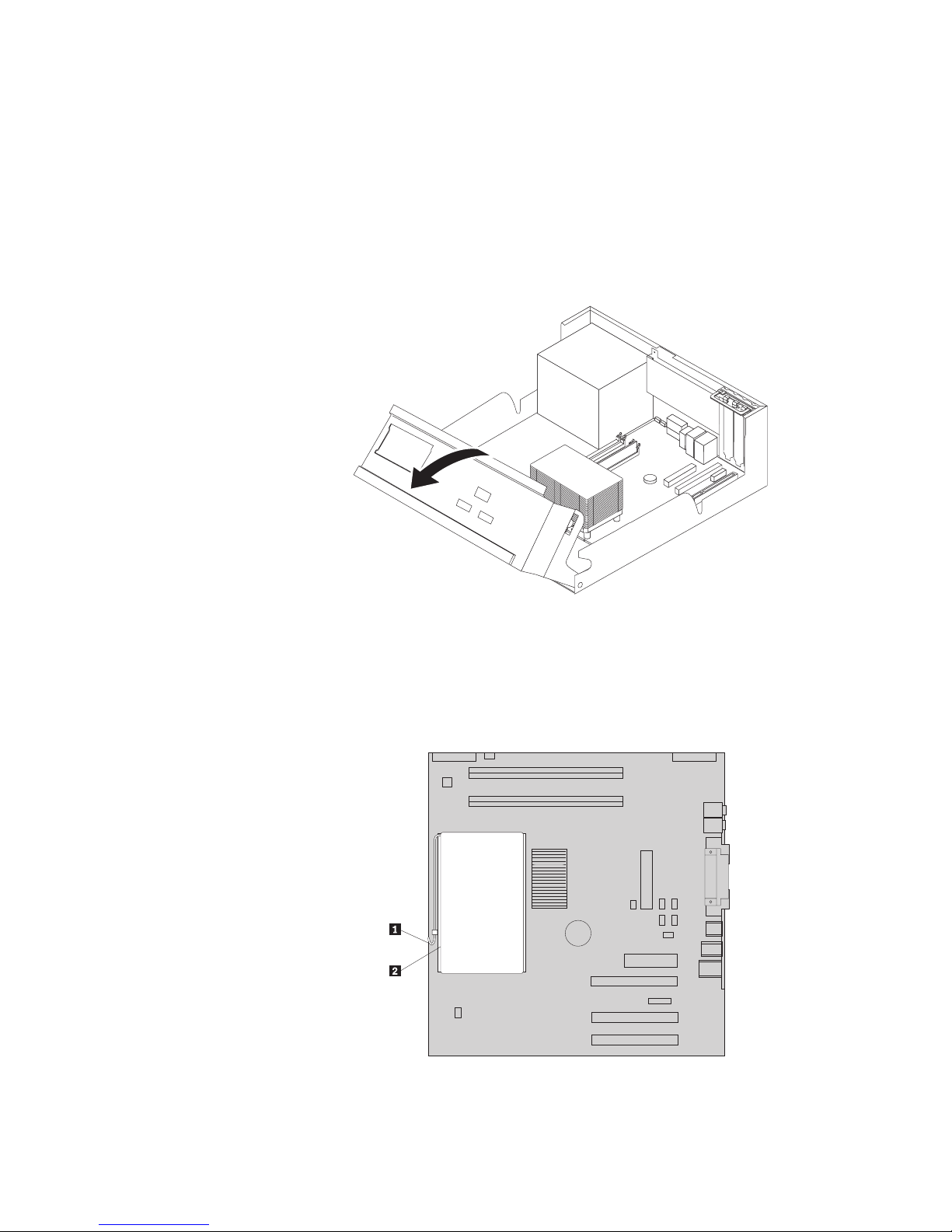

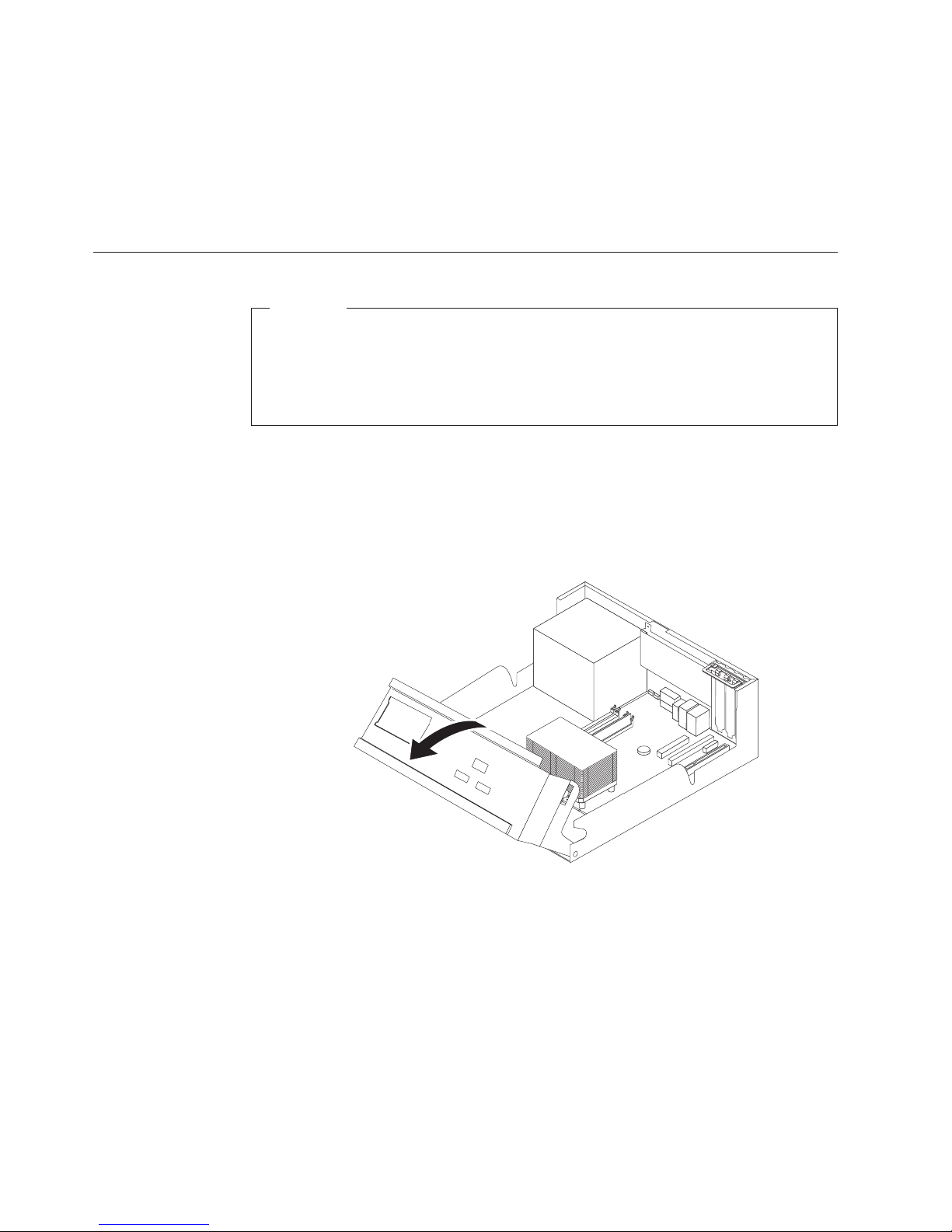

3. Klappen Sie die Laufwerkpositionsbaugruppe nach oben, um auf die System-
platine
zugreifen zu können.
*XXXXXXXXX*
*XXXXXXXXX*
4. Ziehen Sie alle Netzkabel von den Laufwerken und der Systemplatine ab. Ent-
fernen
Sie die Kabel aus den Kabelklemmen und Kabelbindern. Siehe hierzu
Abb. 1 auf Seite 5.
Anmerkung:
Merken Sie sich die Position der Netzkabel.
Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen 3

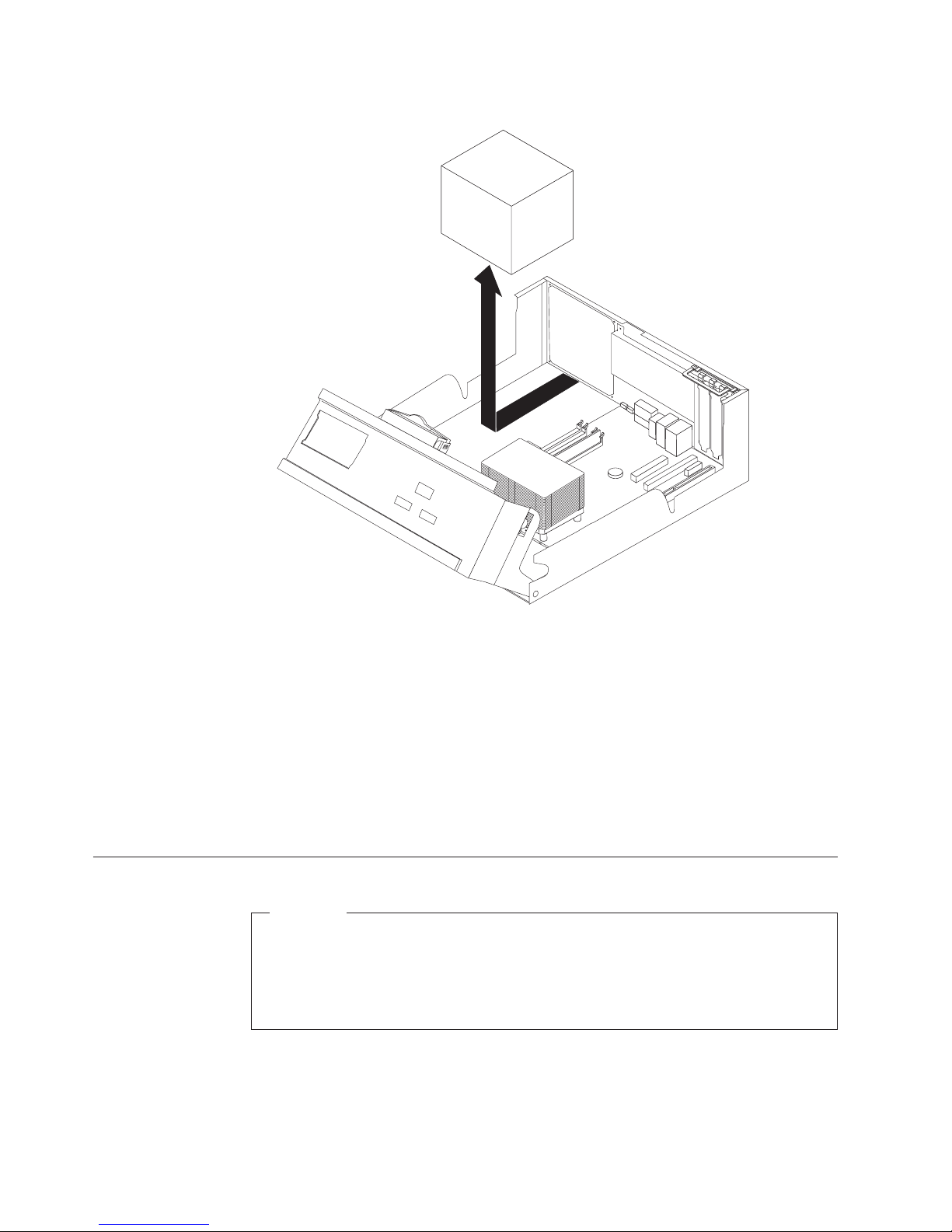

5. Entfernen Sie die Netzteilbaugruppe aus dem Computer.
*XXXXXXXXX*
*XXXXXXXXX*
6. Installieren Sie die neue Netzteilbaugruppe so im Gehäuse, dass die Bohrlöcher
an der Netzteilbaugruppe an den Bohrlöchern im Gehäuse ausgerichtet sind.
Anmerkung: Verwenden Sie nur die von IBM gelieferten Schrauben.
7. Bringen Sie die vier Schrauben für die Netzteilbaugruppe an der Rückseite des
Gehäuses an, und ziehen Sie sie fest.
8. Verlegen Sie die Kabel durch die Kabelklemmen und Kabelbinder. Schließen Sie
die Netzkabel wieder an die Laufwerke und an die Systemplatine an.
9. Wenn Sie die Installation abschließen möchten, fahren Sie mit dem Abschnitt
„Austausch von durch den Kunden austauschbaren Funktionseinheiten (CRUs)
abschließen” auf Seite 17 fort.
Systemplatine entfernen und austauschen
Achtung
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu-
ter
öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr
über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter
der Adresse http://www.ibm.com/pc/support.
4 Handbuch zum Entfernen und Austauschen von Hardware

Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen der
Systemplatine.
1. Entfernen Sie die Abdeckung. Diesbezügliche Anweisungen finden Sie im
Abschnitt „Abdeckung entfernen” auf Seite 1.
2. Entfernen Sie alle PCI-Adapter. Diesbezügliche Anweisungen finden Sie im
Abschnitt „PCI-Adapter entfernen und austauschen” auf Seite 15.
3. Merken Sie sich genau die Position der Kabelverbindungen auf der System-
platine. Sie müssen nach dem Installieren einer neuen Systemplatine wieder
ordnungsgemäß angeschlossen werden.
4. Ziehen Sie alle Kabel von der Systemplatine ab.

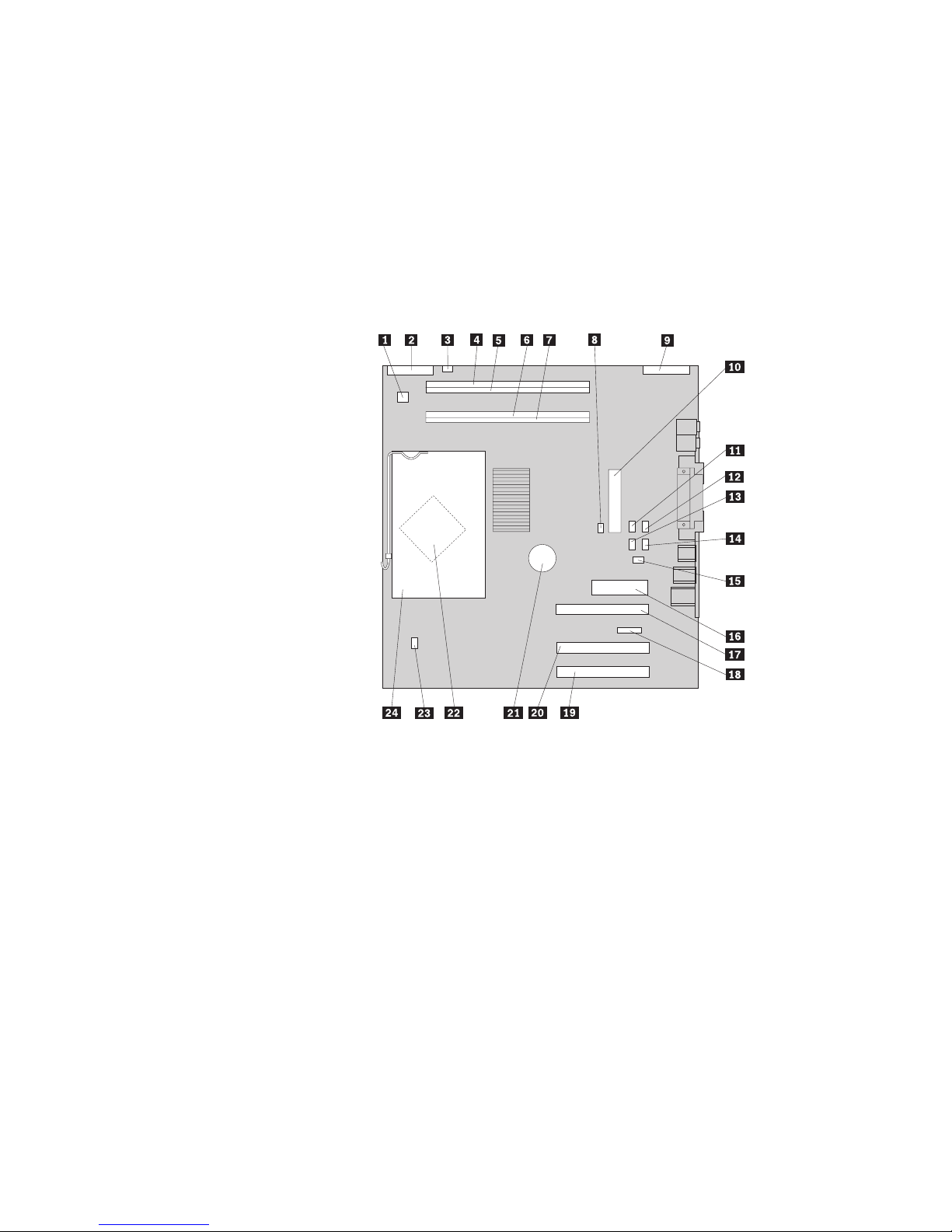

1 12V-Stromversorgungsanschluss 13 SATA-Anschluss 2
2 Anschluss für Diskettenlaufwerk 14 SATA-Anschluss 1
3 Lautsprecheranschluss 15 Anschluss für Schalter für Abdeckungs-
erkennung
4 DIMM-Steckplatz 4 16 Netzteilanschluss
5 DIMM-Steckplatz 3 17 PCI Express-Grafikkartensteckplatz
(x16)
6 DIMM-Steckplatz 2 18PCI Express-Steckplatz (x1)
7 DIMM-Steckplatz 1 19 PCI-Steckplatz 2
8 Brücke zum Löschen/Wiederherstellen
des CMOS
20 PCI-Steckplatz 1
9 Anschluss für Bedienfeld 21 Batterie
10 PATA-Anschluss (IDE) 22 Mikroprozessor
11 SATA-Anschluss 4 23 Anschluss für Mikroprozessorlüfter
12 SATA-Anschluss 3 24 Mikroprozessorkühlkörper
Abbildung 1. Systemplatine
Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen 5

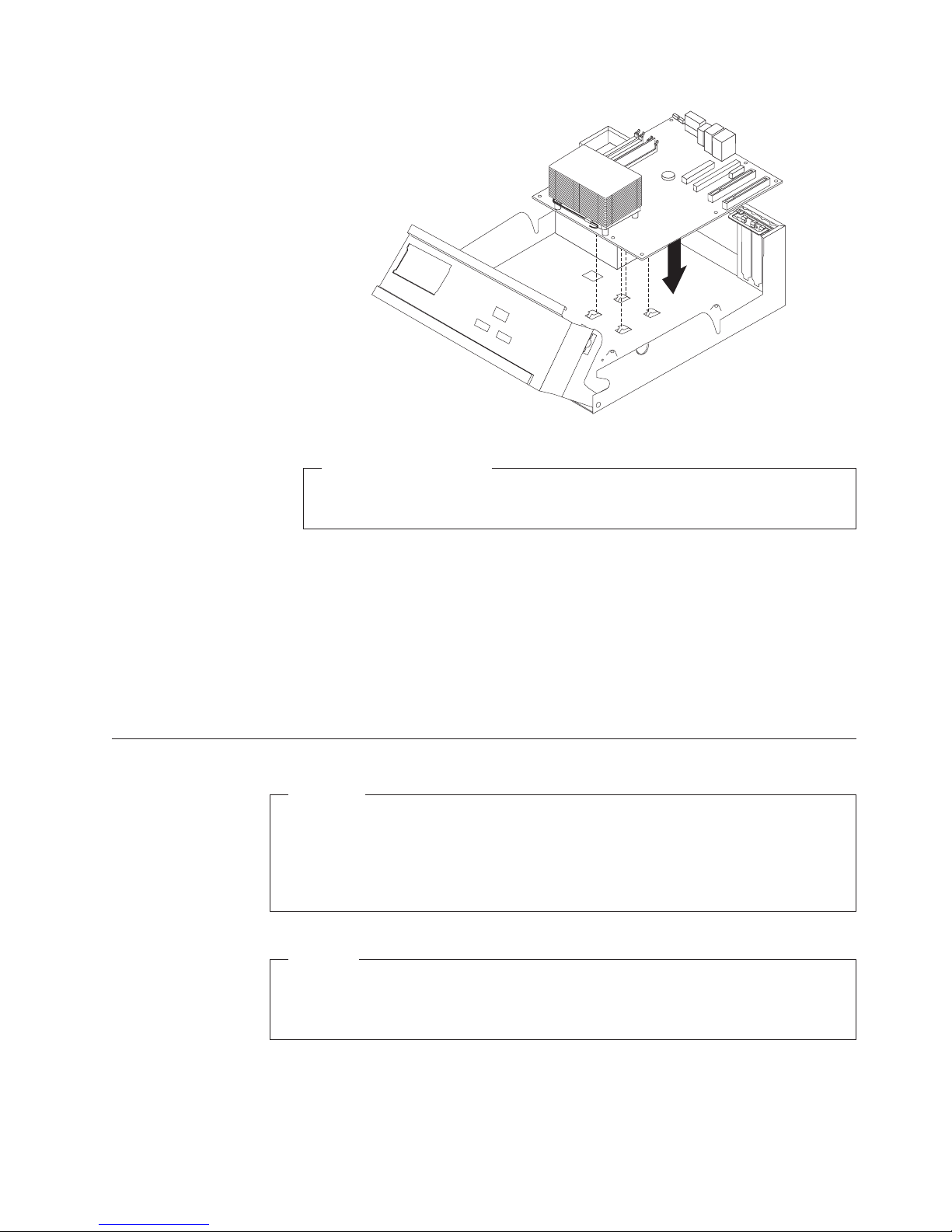

5. Entfernen Sie die sieben Schrauben, mit denen die Systemplatine am Gehäuse
befestigt ist, und schieben Sie die Systemplatine in Richtung der Laufwerk-
positionsbaugruppe.
Heben Sie sie vorsichtig heraus.
*XXXXXXXXX*
*XXXXXXXXX*
6. Merken Sie sich die Positionen der DIMMs, und entfernen Sie diese dann von
der Systemplatine. Diesbezügliche Anweisungen finden Sie im Abschnitt
„Speicher entfernen und austauschen” auf Seite 14.
7. Installieren Sie die DIMMs auf der neuen Systemplatine in denselben Positio-
nen, in denen sie auf der ausgetauschten Systemplatine installiert waren.
8. Entfernen Sie den Mikroprozessor von der ausgefallenen Systemplatine, und
installieren Sie ihn auf der neuen Systemplatine. Diesbezügliche Anweisungen
finden Sie im Abschnitt „Mikroprozessor entfernen und austauschen” auf Seite
7.
9. Installieren Sie die neue Systemplatine so, dass die Nuten in der Metallplatte
unten an der Systemplatine an den Laschen am Gehäuse ausgerichtet sind;
schieben Sie dann die Systemplatine in Richtung der Rückseite des Compu-
ters.
6 Handbuch zum Entfernen und Austauschen von Hardware

*XXXXXXXXX*
*XXXXXXXXX*
Wichtige Information
Wenn die Metallplatte beim Anbringen der Schrauben nicht ordnungsge-
mäß ausgerichtet ist, wird möglicherweise die Systemplatine beschädigt.
10. Bringen Sie die Schrauben zum Sichern der Systemplatine am Gehäuse an.
11. Bringen Sie alle zuvor abgezogenen Kabel wieder an der Systemplatine an.
Siehe hierzu Abb. 1 auf Seite 5.
12. Bringen Sie alle zuvor entfernten PCI-Adapter wieder an. Diesbezügliche
Anweisungen finden Sie im Abschnitt „PCI-Adapter entfernen und
austauschen” auf Seite 15.
13. Wenn Sie die Installation abschließen möchten, fahren Sie mit dem Abschnitt
„Austausch von durch den Kunden austauschbaren Funktionseinheiten
(CRUs) abschließen” auf Seite 17 fort.
Mikroprozessor entfernen und austauschen
Achtung
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu-
ter
öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr
über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter
der Adresse http://www.ibm.com/pc/support.
Wichtig
Fahren Sie den Computer spätestens eine Stunde vor dem Entfernen des
Mikroprozessors herunter, und schalten Sie ihn aus, damit die Thermoschicht
zwischen dem Mikroprozessor und dem Kühlkörper abkühlen kann.
Mit einem neuen Mikroprozessor erhalten Sie auch einen neuen Kühlkörper sowie
einen Vakuumstift. Wenn Sie einen Mikroprozessor austauschen, müssen Sie auch
den Kühlkörper austauschen.
Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen 7

Wenn Sie den alten Kühlkörper mit dem neuen Mikroprozessor verwenden, über-
hitzt sich der Computer möglicherweise und schaltet sich in regelmäßigen Abstän-
den
ab.
Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen des Mikro-
prozessors.
1. Entfernen Sie die Abdeckung. Diesbezügliche Anweisungen finden Sie im
Abschnitt „Abdeckung entfernen” auf Seite 1.
2. Klappen Sie die Laufwerkpositionsbaugruppe nach oben, um auf die System-
platine zugreifen zu können.
*XXXXXXXXX*
*XXXXXXXXX*
3. Entfernen Sie den Kühlkörper 2 von der Systemplatine, indem Sie den
Hebel 1, der den Kühlkörper sichert, vollständig in die aufgerichtete Posi-
tion
drehen. Heben Sie den Kühlkörper vorsichtig von der Systemplatine ab.
Anmerkung: Wenn Sie nur die Systemplatine austauschen, legen Sie den
Kühlkörper auf einer sauberen, flachen Oberfläche so ab, dass die Thermo-
schicht
unten am Kühlkörper die Oberfläche nicht berührt.
8 Handbuch zum Entfernen und Austauschen von Hardware

4. Lösen Sie den Hebel 2, der den Mikroprozessor 1 sichert. Drehen Sie
dann die Mikroprozessorhalterung 3 vollständig in die aufgerichtete Posi-
tion.
5. Entfernen Sie den Mikroprozessor mit Hilfe des Vakuumstifts 1 von der
Systemplatine.
Wichtige Information
Berühren Sie nicht die vergoldeten Kontakte unten am Mikroprozessor.
Wenn Sie den Mikroprozessor berühren müssen, berühren Sie nur die
Seiten.
Anmerkungen:
a. Beachten Sie die Ausrichtung der Kerben am Mikroprozessor. Dies ist
wichtig, wenn Sie den Mikroprozessor wieder auf der Systemplatine instal-
lieren.
b. Lassen Sie nichts auf den Stecksockel fallen, während dieser geöffnet ist.
Halten Sie alle Kontakte möglichst sauber.
Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen 9

6. Vergewissern Sie sich, dass der Hebel an der Mikroprozessorhalterung sich in
der vollständig aufgerichteten Position befindet.
7. Wenn Sie einen neuen Mikroprozessor 2 installieren, lösen Sie die schwarze
Abdeckung 3, die die vergoldeten Kontakte am Mikroprozessor schützt, ent-
fernen
Sie sie aber nicht. Verwenden Sie den Vakuumstift 1, um den neuen
Mikroprozessor zu greifen, und entfernen Sie dann die schwarze Abdeckung
vollständig.
* XXXXXXXXX*
8. Richten Sie den Mikroprozessor so aus, dass die Kerben 1 am Mikroprozes-
sor
an den Laschen im Mikroprozessorstecksockel ausgerichtet sind.
Wichtige Information
Achten Sie darauf, dass Sie den Mikroprozessor beim Installieren nicht
neigen, damit die Kontakte am Mikroprozessor nicht beschädigt werden.
* XXXXXXXXX*
10 Handbuch zum Entfernen und Austauschen von Hardware

9. Verwenden Sie den Vakuumstift, um den Mikroprozessor gerade in den Sys-
templatinenstecksockel abzusenken.
10. Senken Sie die Mikroprozessorhalterung 3 ab, und klappen Sie dann den
Hebel 2 nach unten, um die Halterung zu sichern. Vergewissern Sie sich,
dass der Hebel fest in der Position einrastet.
Anmerkung: Wenn Sie die Systemplatine austauschen, ist die Mikroprozessor-
halterung
mit schwarzem Kunststoff abgedeckt. Entfernen Sie diese Abde-
ckung, wenn Sie den Mikroprozessor im Stecksockel sichern.
11. Setzen Sie den neuen Kühlkörper 2 in die Position ein, und klappen Sie den
Hebel 1 nach unten, um den Kühlkörper zu sichern.
Anmerkung: Wenn Sie nur eine Systemplatine austauschen, installieren und
sichern Sie den ursprünglichen Kühlkörper auf dem Mikroprozessor.
Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen 11

12. Wenn Sie die Systemplatine austauschen, fahren Sie mit den Erläuterungen
zum Entfernen und Austauschen der Systemplatine in Schritt 9 auf Seite 6
fort. Wenn Sie einen ausgefallenen Mikroprozessor austauschen, fahren Sie mit
Schritt 13 fort.
13. Wenn Sie die Installation abschließen möchten, fahren Sie mit dem Abschnitt
„Austausch von durch den Kunden austauschbaren Funktionseinheiten
(CRUs) abschließen” auf Seite 17 fort.
Festplattenlaufwerk entfernen und austauschen.
Achtung
Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre
Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu-
ter
öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr
über die Kurzübersicht verfügen, finden Sie diese auf der IBM Website unter
der Adresse http://www.ibm.com/pc/support.
Dieser Abschnitt enthält Anweisungen zum Entfernen und Austauschen des
Festplattenlaufwerks.
1. Entfernen Sie die Abdeckung. Diesbezügliche Anweisungen finden Sie im
Abschnitt „Abdeckung entfernen” auf Seite 1.
2. Klappen Sie die Laufwerkpositionsbaugruppe nach oben, um auf die System-
platine
zugreifen zu können.
*XXXXXXXXX*
*XXXXXXXXX*
3. Ziehen Sie das Signal- und das Netzkabel von der Rückseite des Festplatten-
laufwerks ab.
12 Handbuch zum Entfernen und Austauschen von Hardware
