第1章產品概觀
本章提供電腦功能、規格、預先安裝之軟體程式、接頭位置、元件、系統主機板上零件與內部磁碟機的
相關資訊。
本章包含下列主題：
•第1頁『功能』：本節將提供電腦功能的相關資訊。
•第3頁『規格』：本節將列出電腦的實體規格。
•第4頁『軟體概觀』：本節將提供電腦隨附之軟體程式的相關資訊。
•第5頁『位置』：本節提供的資訊，可協助您找出您的電腦連接器、元件、主機板零件以及內建磁碟機。
功能
本節提供電腦功能的相關資訊。
系統資訊
下列資訊適用於各種型號。如需特定型號的相關資訊，請使用SetupUtility程式。請參閱第51頁第4章
『使用SetupUtility程式』。
微
微
微
微處
處
處
處理
理
理
理器
器
器
器
您的電腦配備以下其中一種微處理器（內部快取大小視機型而異）：
•Intel®Celeron®微處理器
•IntelCore™2微處理器
•IntelPentium®微處理器
記
記
記
記憶
憶
憶
憶體
體
體
體模
模
模
模組
組
組
組
•最多支援兩個雙倍資料傳輸率3雙排直插式記憶體模組(DDR3DIMM)
內
內
內
內部
部
部
部磁
磁
磁
磁碟
碟
碟
碟機
機
機
機
•讀卡機（部分型號提供）
•光碟機
•序列式先進附加技術(SATA)硬碟
視
視
視
視訊
訊
訊
訊子
子
子
子系
系
系
系統
統
統
統
•整合式圖形卡，透過『視訊圖形陣列(VGA)』接頭運作
•獨立圖形卡在系統主機板上的『週邊元件交互連接(PCI)』Expressx16圖形卡槽
音
音
音
音訊
訊
訊
訊子
子
子
子系
系
系
系統
統
統
統
•整合式高清晰度(HD)音訊
•前方面板的耳機連接器和麥克風連接器
•後方面板的音訊輸入連接器、音訊輸出連接器和麥克風連接器
連
連
連
連通
通
通
通性
性
性
性
•10/100/1000Mbps整合乙太網路控制器
©CopyrightLenovo2010,20111
1
1
1

系
系
系
系統
統
統
統管
管
管
管理
理
理
理特
特
特
特性
性
性
性
•儲存開機自我測試(POST)硬體測試結果的能力
•進階配置和電源介面(ACPI)
•自動開機啟動
•桌面管理介面(DMI)
•Intel信任執行技術(TXT)
•開機前執行環境(PXE)
•系統管理(SM)基本輸入/輸出系統(BIOS)和SM軟體
•WakeonLAN(WOL)
•WindowsManagementInstrumentation(WMI)（WMI是Windows作業系統上用於管理資料與作業的
基礎架構）
輸
輸
輸
輸入
入
入
入/
/
/
/輸
輸
輸
輸出
出
出
出(I/O) (I/O)
(I/O)功
功
功
功能
能
能
能
•9-pin序列埠（一個標準，一個選用）
•乙太網路接頭
•六個通用序列匯流排(USB)接頭（前方面板兩個USB接頭，後方面板四個USB接頭）
•後方面板的三個音訊接頭（音訊線路輸入接頭、音訊線路輸出接頭和麥克風接頭）
•前方面板的兩個音訊接頭（耳機接頭和麥克風接頭）
•後方面板的VGA顯示器連接器
如需相關資訊，請參閱第5頁『找出電腦正面的接頭、控制項與指示燈』和第6頁『找出電腦背面的
接頭與零件』。
擴
擴
擴
擴充
充
充
充
•一個硬碟機槽
•一個光碟機槽
•一個PCIExpressx1卡槽
•一個PCIExpressx16圖形卡槽
•一個薄型讀卡機機槽
•兩個PCI卡槽
電
電
電
電源
源
源
源供
供
供
供應
應
應
應器
器
器
器您的電腦配備下列其中一種電源供應器：
•240瓦通用輸入電源供應器
安
安
安
安全
全
全
全特
特
特
特性
性
性
性
•開機密碼和管理者密碼，可防止有人未經授權使用您的電腦
•Computrace
•外蓋顯示開關（也稱為入侵開關）（部分型號提供）
•啟用或停用SATA裝置
•啟用或停用序列埠
•啟用或停用USB接頭
•具備指紋辨識器的鍵盤（部分型號配備）
•啟動順序控制
2
2
2
2ThinkCentre使用手冊

•於無鍵盤或滑鼠的情況下啟動
•可加裝整合型鋼纜鎖（Kensington安全鎖。如需相關資訊，請參閱第40頁『整合型鋼纜鎖』。）
•可加裝小鎖（請參閱第42頁『小鎖』以取得其他資訊）
預
預
預
預先
先
先
先安
安
安
安裝
裝
裝
裝的
的
的
的軟
軟
軟
軟體
體
體
體程
程
程
程式
式
式
式
您的電腦已預先安裝一些軟體程式，可幫助您的工作更容易、更安全。如需相關資訊，請參閱第4頁
『軟體概觀』。
預
預
預
預先
先
先
先安
安
安
安裝
裝
裝
裝的
的
的
的作
作
作
作業
業
業
業系
系
系
系統
統
統
統
您的電腦有預先安裝下列一個作業系統：
•Microsoft®Windows®7
•MicrosoftWindowsVista®
•MicrosoftWindowsXPProfessional（透過Windows7Professional或WindowsVistaBusiness降級權的
預先安裝）
通
通
通
通過
過
過
過相
相
相
相容
容
容
容性
性
性
性認
認
認
認證
證
證
證或
或
或
或測
測
測
測試
試
試
試的
的
的
的作
作
作
作業
業
業
業系
系
系
系統
統
統
統1（視型號而異）
•Linux®
規格
本節列出電腦的實體規格。
尺
尺
尺
尺寸
寸
寸
寸
寬度：99公釐（3.9英吋）
高度：335公釐（13.19英吋）
厚度：382公釐（15.04英吋）
重
重
重
重量
量
量
量
出貨時的最大配置：6.6公斤（14.55磅）
環
環
環
環境
境
境
境
•氣溫：
運作中：10°C至35°C(50°F至95°F)
儲存空間：-40°C至60°C（-40°F至140°F）（原裝）
儲存空間：-10°C至60°C（14°F至140°F）（不含包裝）
•濕度：
運作中：20%至80%（非凝結）
非運作中：20%至90%（非凝結）
•海拔：
運作中：-50至10000英尺（-15.2至3048公尺）
非運作中：-50至35000英尺（-15.2至10668公尺）
電
電
電
電源
源
源
源輸
輸
輸
輸入
入
入
入
•輸入電壓：
–低範圍：
1.本說明文件付印時，此處所列的作業系統正在進行相容性認證或測試。本手冊出版之後，可能有其他的作業系統經
Lenovo確認與您的電腦相容。本清單得隨時變更。如果要判斷作業系統是否通過相容性認證或測試，請查看作業系
統供應商的網站。
第1章.產品概觀3
3
3
3

最小值：100交流電電壓
最大值：127交流電電壓
輸入頻率範圍：50至60赫玆
電壓選擇切換設定：115交流電電壓
–高範圍：
最小值：200交流電電壓
最大值：240交流電電壓
輸入頻率範圍：50至60赫玆
電壓選擇切換設定：230交流電電壓
軟體概觀
電腦隨附預先安裝的作業系統和數個預先安裝的應用程式。
Windows作業系統所提供的軟體
本節提供Windows作業系統隨附軟體的相關資訊。
Lenovo所提供的軟體
下列軟體程式是由Lenovo提供，協助您提高生產力並減少與維護電腦的相關成本。電腦隨附的軟體可能
因機型和預先安裝的作業系統而異。
LenovoThinkVantageTools
LenovoThinkVantage®Tools程式會引導您到資訊來源的主機，讓您能輕鬆存取各項工具，讓您的工作更容
易、更安全。如需相關資訊，請參閱第61頁『LenovoThinkVantageTools』。
附
附
附
附註
註
註
註：
：
：
：只有從Lenovo提供的Windows7作業系統的電腦上，才有LenovoThinkVantageTools程式可用。
ThinkVantageProductivityCenter
ThinkVantageProductivityCenter程式會引導您使用相當多的資訊來源和工具，以協助您設定、瞭解和維護您
的電腦，並且加強您的電腦效能。如需相關資訊，請參閱第61頁『ThinkVantageProductivityCenter』。
附
附
附
附註
註
註
註：
：
：
：ThinkVantageProductivityCenter程式只適用於預先安裝Lenovo所提供之WindowsVista作業系
統或WindowsXP作業系統的電腦。
LenovoWelcome
LenovoWelcome程式向您介紹一些Lenovo創新的內建功能，它會帶您逐步執行一些重要的設定作業，來
協助您充分運用電腦。
附
附
附
附註
註
註
註：
：
：
：LenovoWelcome程式只適用於預先安裝Lenovo所提供之Windows7作業系統或WindowsVista作
業系統的電腦。
ProductRecovery
ProductRecovery程式可讓您將硬碟的內容還原至原廠預設值。
ThinkVantageRescueandRecovery
ThinkVantageRescueandRecovery®程式是單一按鍵的回復與還原解決方案，包括一組自行回復工具，可
協助您診斷電腦問題、取得協助，並從系統損毀中回復，即使無法啟動Windows作業系統時亦可。
PasswordManager程式（密碼管理程式）
PasswordManager程式可自動擷取及填寫用於Windows應用程式和網站的鑑別資訊。
4
4
4
4ThinkCentre使用手冊

附
附
附
附註
註
註
註：
：
：
：PasswordManager程式只適用於預先安裝Lenovo所提供之Windows7作業系統的電腦。
ThinkVantageClientSecuritySolution
ThinkVantageClientSecuritySolution(CSS)程式可協助您保護資訊，包括密碼、加密金鑰和電子認證等重要
安全資訊，同時有助於防止未獲授權的使用者存取資料。
附
附
附
附註
註
註
註：
：
：
：ThinkVantageClientSecuritySolution程式只適用於預先安裝Lenovo所提供之WindowsVista作業系
統或WindowsXP作業系統的電腦。
PowerManager
PowerManager程式為您的ThinkCentre®電腦提供方便、靈活又完整的電源管理。利用PowerManager程
式，您可以調整電源設定以達到系統效能和省電的最佳平衡。
ThinkVantageSystemUpdate
ThinkVantageSystemUpdate(TVSU)程式可協助您下載及安裝套裝軟體（ThinkVantage應用程式、裝置驅動
程式、BIOS更新和其他協力廠商應用程式），使電腦上的軟體保持最新的版本。您應該更新的軟體包括
Lenovo所提供的程式，如RescueandRecovery程式和ThinkVantageProductivityCenter程式。
FingerprintSoftware
部分鍵盤所提供的整合式指紋辨識器可以搭配FingerprintSoftware程式運作，讓您註冊指紋並將其與
Windows密碼建立關聯。因此，指紋鑑別可以取代您的密碼，讓使用者存取時更簡單又安全。只有特定的電
腦才配備指紋辨識鍵盤，當然您也可以為支援此選項的電腦選購此配備。
LenovoThinkVantageToolbox
LenovoThinkVantageToolbox程式可協助您維護電腦、提升運算安全、診斷電腦問題、熟悉Lenovo提供的
創新技術，以及取得電腦的相關資訊。如需相關資訊，請參閱第58頁『LenovoThinkVantageToolbox』。
PC-DoctorforRescueandRecovery
您的ThinkCentre電腦上已經預先安裝PC-DoctorforRescueandRecovery診斷程式做為RescueandRecovery
工作區的一部分，協助您診斷硬體問題，同時還能報告會干擾系統正常運作的作業系統控制設定。如果您無
法啟動Windows作業系統，請使用PC-DoctorforRescueandRecovery診斷程式。如需相關資訊，請參閱
第58頁『PC-DoctorforRescueandRecovery』。
AdobeReader
AdobeReader程式是用於檢視、列印和搜尋PDF文件的工具。
如需存取和檢視出版品的相關資訊，請參閱第61頁『OnlineBooks資料夾』。
防毒軟體
您的電腦配備防毒軟體，可偵測及刪除病毒。Lenovo在您的電腦上提供完整版的防毒軟體，可免費試用30
天。30天之後，您必須更新軟體使用權才能繼續接收防毒軟體更新。
如需如何使用防毒軟體的相關資訊，請參閱防毒軟體的說明系統。
位置
本節提供資訊以協助您找到電腦接頭、元件、系統主機板上零件與內部磁碟機。
找出電腦正面的接頭、控制項與指示燈
第6頁圖例1『正面接頭、控制項與指示燈位置』顯示電腦正面接頭、控制項與指示燈的位置。
第1章.產品概觀5
5
5
5

圖例 1.正面接頭、控制項與指示燈位置
1光碟機退出/關閉按鈕5USB接頭
2電源開關6麥克風接頭
3硬碟活動指示燈7耳機接頭
4電源指示燈8USB接頭
找出電腦背面的接頭與零件
第7頁圖例2『背面接頭與零件位置』顯示電腦後方的接頭與零件位置。某些位於電腦背面的接頭是以顏
色來編碼，以協助您判斷纜線要連接到電腦的哪個位置。
6
6
6
6ThinkCentre使用手冊

圖例 2.背面接頭與零件位置
1電源線接頭7音訊線路輸入接頭
2序列埠8PCIExpressx16圖形卡槽
3VGA顯示器接頭9PCIExpressx1卡槽
4USB接頭(4)10PCI卡槽(2)
5麥克風接頭11乙太網路接頭
6音訊線路輸出接頭12PersonalSystem/2(PS/2)鍵盤和滑鼠接頭（部分機型
有提供）
接
接
接
接頭
頭
頭
頭說
說
說
說明
明
明
明
音訊線路輸入接頭用來接收來自外接音訊裝置，如立體音響系統的音訊信號。當您連接外接音訊裝
置時，會利用纜線來連接裝置的音訊輸出接頭和電腦的音訊輸入接頭。
音訊線路輸出接頭用來將音訊信號從電腦傳送至外接裝置，如有電源供電的立體聲喇叭（喇叭內
建擴音器）、耳機、多媒體鍵盤、立體音響系統或其他外接式錄音裝置上的
音訊輸入接頭。
乙太網路接頭用來連接區域網路(LAN)的乙太網路纜線。
附
附
附
附註
註
註
註：
：
：
：如果要在FCC類別B的限制內操作電腦，請使用種類5乙太網路電纜。
麥克風接頭當您想錄製聲音或是使用語音辨識軟體時，請將麥克風接到電腦上的這個接頭。
序列埠用來連接外接式數據機、序列式印表機或其他使用9插腳序列埠的裝置。
USB接頭用來連接需要使用USB接頭的裝置，如USB鍵盤、USB滑鼠、USB掃描器或
USB印表機。如果電腦上的USB接頭數量不夠連接所有USB裝置，您可以購
買一個USB集線器，用來連接其他的USB裝置。
VGA顯示器接頭用來連接VGA顯示器或其他使用VGA顯示器接頭的裝置。
第1章.產品概觀7
7
7
7

找出元件
第8頁圖例3『元件位置』顯示電腦各種元件的位置。如果要卸下電腦機殼，接觸電腦內部，請參閱
第11頁『卸下電腦機殼』。
圖 例 3. 元 件 位 置
1散熱器和風扇組件6前方擋板
2電源供應器組件7前方風扇組件
3記憶體模組(2)8硬碟
4光碟機9PCI卡（部分型號提供）
5前方USB和音訊組件10散熱器和風扇隔板
找出系統主機板上的零件
第9頁圖例4『系統主機板零件位置』顯示系統主機板上的零件位置。
8
8
8
8ThinkCentre使用手冊

圖例 4.系統主機板零件位置
1微處理器12前方面板連接器
2微處理器風扇接頭13USB接頭(2)
3記憶體插槽(2)14序列埠(COM2)接頭
4熱感應器接頭15前方音訊接頭
524插腳電源接頭16內部喇叭接頭
6並列埠連接器17PCI卡槽(2)
7電池18PCIExpressx1卡槽
8機殼開啟開關連接器（入侵開關連接器）（部分機
型有提供）
19PCIExpressx16圖形卡槽
9SATA接頭(3)20系統風扇連接器
10清除CMOS（互補金屬氧化物半導體）/回復跳接器214插腳電源接頭
11電源風扇連接器22PS/2鍵盤與滑鼠接頭
尋找內建磁碟機
內接式磁碟機是電腦用來讀取和儲存資料的裝置。您可以在電腦上增加磁碟機，以擴充儲存容量，以及讓
您的電腦能夠讀取其他類型的媒體。內部磁碟機安裝在機槽中。在本手冊中，這些機槽稱為機槽1、機
槽2，依此類推。
安裝或更換內部磁碟機時，請務必注意每個機槽所能安裝或更換的磁碟機類型和大小，並且正確地將纜線
連接至已安裝的裝置。如需為電腦安裝或更換內建磁碟機的相關指示，請參閱第11頁第2章『安裝或
更換硬體』中適當的章節。
第1章.產品概觀9
9
9
9

第10頁圖例5『磁碟機機槽的位置』顯示電腦中磁碟機機槽的位置。
圖 例 5. 磁 碟 機 機 槽 的 位 置
1機槽1-光碟機槽（已安裝光碟機）
2機槽2-薄型讀卡機機槽
3機槽3-SATA硬碟機槽
10
10
10
10ThinkCentre使用手冊

第2章安裝或更換硬體
本節提供為電腦安裝或更換硬體的相關指示。
本章包含下列主題：
•第11頁『處理對靜電敏感的裝置』
•第11頁『安裝或更換硬體』
•第40頁『取得裝置驅動程式』
•第40頁『基本安全功能』
處理對靜電敏感的裝置
更換零件時，請將有問題的零件從電腦上卸下，並準備好安裝新零件時，才打開新零件的防靜電保護袋。靜
電對人體雖然無害，但卻可能嚴重損壞電腦元件和零件。
當您在處理電腦零件及元件時，請採取下列預防措施，以避免靜電傷害：
•減少身體的移動。移動會導致您周圍產生靜電。
•請務必小心處理零件和其他電腦元件。拿PCI卡、記憶體模組、系統主機板和微處理器時，只能
拿邊緣。切勿觸摸曝露在外的電路。
•防止他人碰觸零件和其他電腦元件。
•在更換新的零件時，請將內含新零件的防靜電保護袋，與金屬擴充槽外蓋或電腦上其他未經塗飾的金
屬表面碰觸至少兩秒鐘。如此可減少保護袋及您身體上的靜電。
•將新零件從防靜電保護帶取出後，直接安裝到電腦中，不要將它放在任何物件表面上。如果在您特定的情
況下無法這樣做，請將新零件的防靜電保護袋置於平坦表面，再將新零件放置在防靜電保護袋上。
•請勿將零件放在電腦機殼及其他金屬表面上。
安裝或更換硬體
本節提供如何安裝或更換電腦硬體的指示。您可以增加記憶體模組、PCI卡或磁碟機來擴充電腦的功
能，並更換故障的硬體來維護電腦。
附
附
附
附註
註
註
註：
：
：
：
1.限使用Lenovo提供的電腦零件。
2.在安裝或更換其中一個選用配件時，請使用本節所提供的適當指示，以及該選用配件所隨附的指示。
安裝外部選項
您可以將外部選用配備安裝到您的電腦，如：外接喇叭、印表機或掃描器。有些外部選用配備除了需要實體
連線外，還需安裝額外的軟體。當您安裝一個外接式選用配件時，請參閱第5頁『找出電腦正面的接頭、
控制項與指示燈』和第6頁『找出電腦背面的接頭與零件』，找出您所需要的連接器。接著，使用選用配
備隨附的指示來協助您連接，並安裝該選用配備所需的軟體或裝置驅動程式。
卸下電腦機殼
注
注
注
注意
意
意
意：
：
：
：請務必先閱讀並瞭解電腦隨附的 ThinkCentre 安 全 及 保 固 手 冊 中的『重要安全資訊』，再打開電腦或嘗試進行
任何維修。如果要取得 ThinkCentre 安 全 及 保 固 手 冊 的副本，請造訪：
http://support.lenovo.com
©CopyrightLenovo2010,201111
11
11
11

本節提供卸下電腦外蓋的相關指示。
警
警
警
警告
告
告
告：
：
：
：
關
關
關
關閉
閉
閉
閉電
電
電
電腦
腦
腦
腦並
並
並
並等
等
等
等待
待
待
待3
3
3
3至
至
至
至5
5
5
5分
分
分
分鐘
鐘
鐘
鐘，
，
，
，待
待
待
待電
電
電
電腦
腦
腦
腦冷
冷
冷
冷卻
卻
卻
卻後
後
後
後再
再
再
再卸
卸
卸
卸下
下
下
下電
電
電
電腦
腦
腦
腦機
機
機
機殼
殼
殼
殼。
。
。
。
如果要卸下電腦機殼，請執行下列動作：
1.取出磁碟機中的任何媒體。然後關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線。
3.拔掉電源線、輸入/輸出連接線，以及所有其他連接到電腦的連接線。
4.卸下所有用來固定電腦機殼的鎖定裝置，如：整合型鋼纜鎖或小鎖。請參閱第40頁『整合型鋼纜
鎖』或第42頁『小鎖』。
5.卸下固定電腦機殼的兩顆螺絲並將電腦機殼往後方滑動來卸下機殼。
圖 例 6. 卸 下 電 腦 機 殼
卸下並重新安裝前方擋板
注
注
注
注意
意
意
意：
：
：
：請務必先閱讀並瞭解電腦隨附的 ThinkCentre 安 全 及 保 固 手 冊 中的『重要安全資訊』，再打開電腦或嘗試進行
任何維修。如果要取得 ThinkCentre 安 全 及 保 固 手 冊 的副本，請造訪：
http://support.lenovo.com
本節提供如何卸下並重新安裝前方擋板的相關指示。
如果要卸下並重新安裝前方擋板，請執行下列動作：
1.從磁碟機中取出所有媒體，然後關閉所有連接裝置和電腦。接著拔下電源插座上的所有電源線，以及拔
掉所有連接到電腦的纜線。
2.折除電腦機殼。請參閱第11頁『卸下電腦機殼』。
3.鬆開前方擋板上的三個塑膠卡栓，然後向外轉動前方擋板，將前方擋板從電腦上拆下。小心將前方擋板
置於一旁，但不要拔掉電源開關與發光二極體(LED)組件連接線。
12
12
12
12ThinkCentre使用手冊

圖 例 7. 卸 下 前 方 擋 板
4.如果要重新安裝前方擋板，請將前方擋板底端的其他三個塑膠卡栓對齊機箱的對應孔位，將前方
擋板向內轉動，直到卡合定位為止。
圖 例 8. 重 新 安 裝 前 方 擋 板
5.請跳至第39頁『完成零件的更換』。
取用系統主機板元件和磁碟機
注
注
注
注意
意
意
意：
：
：
：請務必先閱讀並瞭解電腦隨附的 ThinkCentre 安 全 及 保 固 手 冊 中的『重要安全資訊』，再打開電腦或嘗試進行
任何維修。如果要取得
ThinkCentre 安 全 及 保 固 手 冊 的副本，請造訪：
http://support.lenovo.com
本節提供如何取用系統主機板元件和磁碟機的相關指示。
如果要取用系統主機板元件和磁碟機，請執行下列動作：
第2章.安裝或更換硬體13
13
13
13

1.從磁碟機中取出所有媒體，然後關閉所有連接裝置和電腦。接著拔下電源插座上的所有電源線，以及拔
掉所有連接到電腦的纜線。
2.卸下電腦機殼，取用系統主機板元件。請參閱第11頁『卸下電腦機殼』。
3.卸下前方擋板。

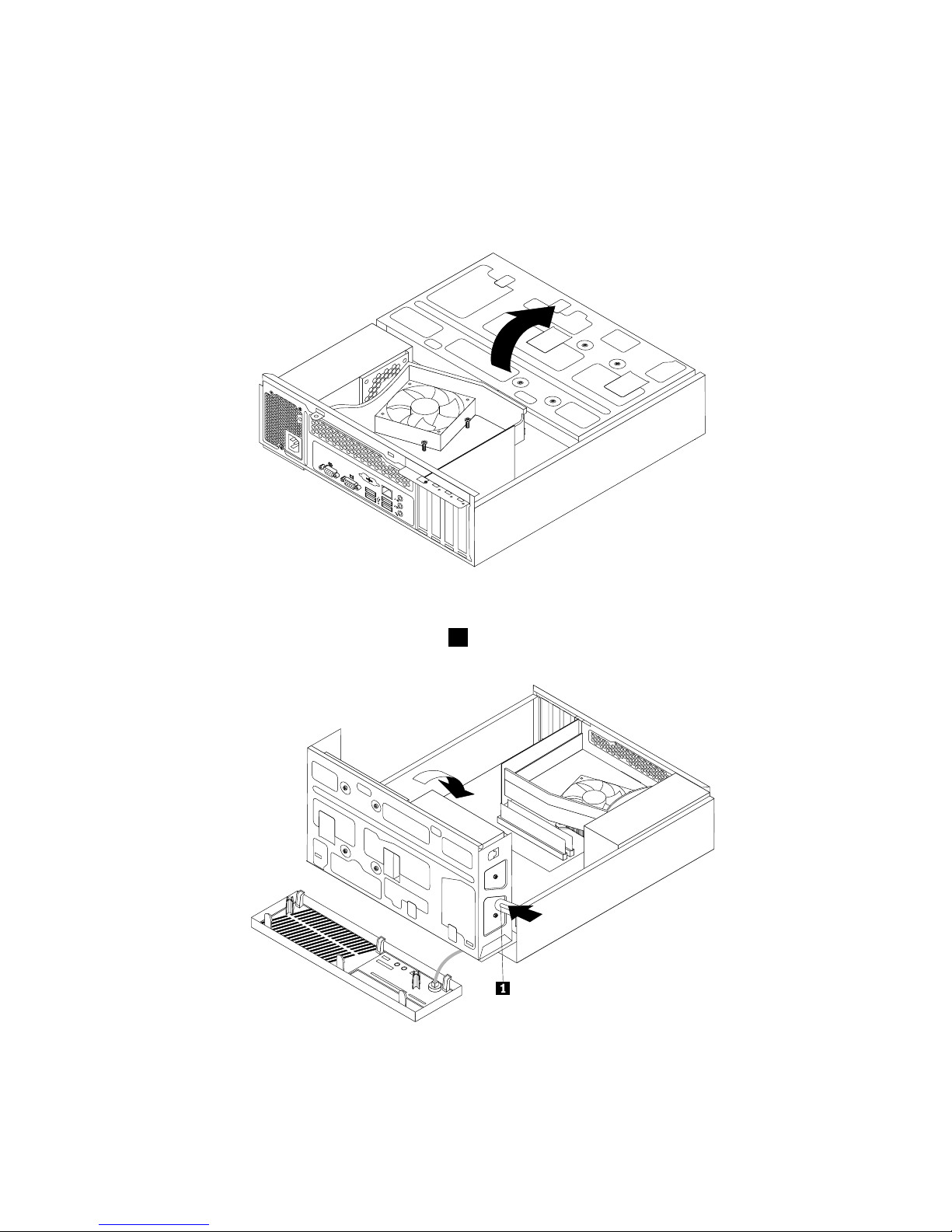

4.向上轉動磁碟機槽組件，以便取用所有內部磁碟機、纜線與其他元件。
圖 例 9. 向 上 轉 動 磁 碟 機 槽 組 件
5.若要放低磁碟機槽組件，請將磁碟機槽組件夾1往內壓，然後向下轉動磁碟機槽組件，如圖所示。
圖 例 10. 放 低 磁 碟 機 槽 組 件
14
14
14
14ThinkCentre使用手冊
