Lenovo V530-15ICR User manual

Lenovo
V530-15ICR
Setup Guide
Ghid de setare
Uputstvo za podešavanje
Ръководството за настройка
Οδηγός εγκατάστασης
Podręcznik konfiguracji
Printed in China
PN: SP40M14491

Initial Setup
Configurare iniţială I Osnovna podešavanja I Първоначална
настройка I Αρχική εγκατάσταση I Wstępna konfiguracja
*For selected models I Pentru modelele selectate I Na određenim modelima I
За избрани модели I Για επιλεγμένα μοντέλα I W wybranych modelach
7 8
5 6

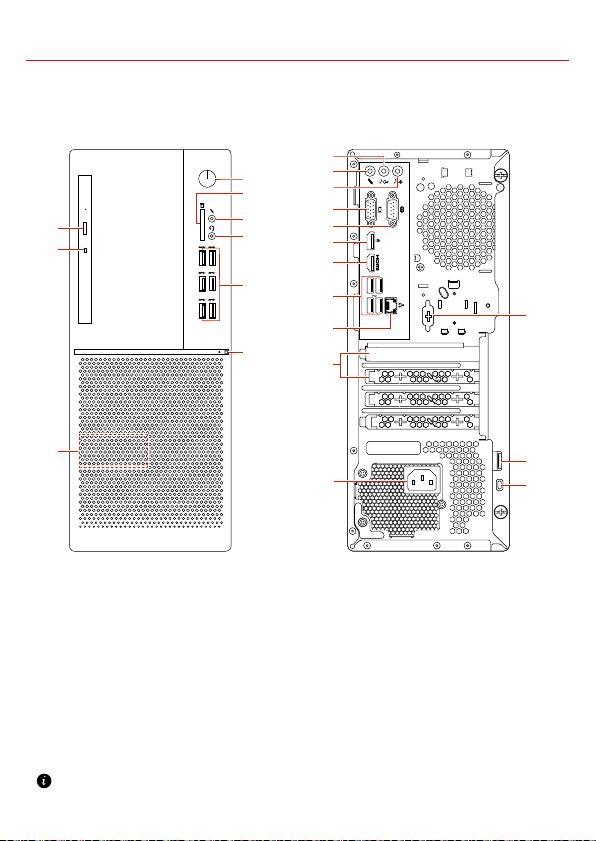

Overview
Prezentare generală I Pregled I Общ преглед I Επισκόπηση I
Informacje ogólne
*1. Optical drive eject/close button
*2. Optical drive activity indicator
*3. Internal speaker
4. Power button
*5. Card reader slot
6. Microphone connector
7. Headset connector
8. USB 3.1 connectors Gen 1 (6)
9. Storage drive activity indicator
10. Audio line-out connector
11. Microphone connector
12. Audio line-in connector
13. VGA-out connector
14. Serial connector
15. DisplayPort® 1.2 out connector
16. HDMITM 1.4 out connector
17. USB 2.0 connectors (4)
18. Ethernet connector
19. PCI Express card area
20.Power cord connector
*21. Serial connector
22.Padlock loop
23.Security-lock slot
* For selected models
Read the statement on USB transfer rate in the User Guide. Refer to the Safety and
Warranty Guide for accessing the User Guide.
7 8
5 6
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
22
23
21
9
1
2

*1. Buton de ejectare/închidere unitate
optică
*2. Indicator activitate unitate optică
*3. Difuzorul intern
4. Buton de alimentare
*5. Slot cititor de carduri
6. Conector microfon
7. Conector pentru set de căști
8. Conectori USB 3.1 Gen 1 (6)
9. Indicator de activitate al unităţii de
stocare
10.Conector audio de ieșire
11. Conector microfon
12. Conector audio de intrare
13. Conector ieșire VGA
14. Conector port serial
15. Conector de ieșire DisplayPort® 1.2
16. HDMITM 1.4 Conector de ieșire
17. Conectori USB 2.0 (4)
18. Conector Ethernet
19.Zona plăcii PCI Express
20.Conector cablu de alimentare
*21. Conector port serial
22.Ureche de lacăt
23.Slot blocare de securitate
* Pentru modelele selectate
Citiți declarația privind rata de transfer USB din Ghidul utilizatorului. Consultați Ghidul
pentru măsuri de siguranță și garanție pentru a accesa Ghidul utilizatorului.
*1. Dugme za izbacivanje/zatvaranje
optičke disk jedinice
*2. Indikator aktivnosti optičke disk jedinice
*3. Unutrašnji zvučnik
4. Dugme za napajanje
*5. Priključak za čitač kartica
6. Konektor za mikrofon
7. Konektor za slušalice sa mikrofonom
8. USB 3.1 konektori Gen 1 (6)
9. Indikator koji ukazuje na aktivnost
uređaja za skladištenje
10. Konektor za linijski audio izlaz
11. Konektor za mikrofon
12. Konektor za linijski audio-ulaz
13. VGA izlazni konektor
14. Serijski konektor
15. DisplayPort® 1.2 izlazni konektor
16. HDMITM 1.4 izlazni konektor
17. USB 2.0 konektori (4)
18. Eternet konektor
19. Deo za PCI Express kartice
20.Konektor kabla za napajanje
*21. Serijski konektor
22.Rupica za katanac
23.Priključak za bezbednosnu bravu
* Na određenim modelima
Pročitajte izjavu o USB brzini prenosa u Uputstvu za korisnike. Pogledajte Uputstvo za
bezbednost i garanciju da biste pristupili Uputstvu za korisnike.
*1. Бутон за отваряне/затваряне на
оптичното устройство
*2. Индикатор за активност на
оптичното устройство
*3. Вътрешен високоговорител
4. Бутон за захранване
*5. Гнездо за четец на карти
6. Съединител за микрофон
7. Съединител за слушалки
8. USB 3.1 cъединител Gen 1 (6)
9. Индикатор за активност на
устройство за съхранение
10. Съединител за изходна аудио линия
11. Съединител за микрофон
12.Съединител за входна аудиолиния
13.VGA-изходен съединител
14.Сериен съединител
15.Изходен DisplayPort® 1.2 съединител
16. Изходен съединител HDMITM 1.4
17. USB 2.0 съединители (4)
18. Ethernet съединител
19. Област за карти PCI Express
20.Съединител за захранващ кабел
*21. Сериен съединител
22.Халка за катинар
23.Гнездо за защитна ключалка
* За избрани модели
Прочетете изявлението за скоростта за прехвърляне на USB в Ръководствo за
потребителя.Направете справка с Ръководство по безопасност и гаранции за достъп
до Ръководство за потребителя.

*1. Κουμπί εξαγωγής/κλεισίματος
μονάδας οπτικού δίσκου
*2. Ένδειξη δραστηριότητας μονάδας
οπτικού δίσκου
*3. Εσωτερικό ηχείο
4. Κουμπί λειτουργίας
*5. Υποδοχή μονάδας ανάγνωσης κάρτας
6. Υποδοχή μικροφώνου
7. Υποδοχή ακουστικών
8. Υποδοχές USB 3.1 Gen 1 (6)
9. Ένδειξη δραστηριότητας μονάδας
αποθήκευσης
10. Υποδοχή εξόδου ήχου
11. Υποδοχή μικροφώνου
12. Υποδοχή γραμμής εισόδου ήχου
13. Υποδοχή εξόδου VGA
14. Σειριακή υποδοχή
15. Υποδοχή εξόδου DisplayPort® 1.2
16. Υποδοχή εξόδου HDMITM 1.4
17. Υποδοχές USB 2.0 (4)
18. Υποδοχή Ethernet
19. Περιοχή κάρτας PCI Express
20.Υποδοχή καλωδίου ρεύματος
*21. Σειριακή υποδοχή
22.Υποδοχή για λουκέτο
23.Υποδοχή κλειδαριάς ασφαλείας
* Για επιλεγμένα μοντέλα
Διαβάστε τη δήλωση σχετικά με την ταχύτητα μεταφοράς USB στον Οδηγό χρήσης.
Ανατρέξτε στον Οδηγό ασφάλειας και εγγύησης για να αποκτήσετε πρόσβαση στον
Οδηγό χρήσης.
*1. Przycisk wysuwania/zamykania napędu
optycznego
*2. Wskaźnik aktywności napędu
optycznego
*3. Głośnikwewnętrzny
4. Przycisk zasilania
*5. Gniazdo czytnika kart
6. Złącze mikrofonu
7. Złącze słuchawek
8. Złącza USB 3.1 Gen 1 (6)
9. Wskaźnik aktywności dysku
10. Złącze wyjścia audio
11. Złącze mikrofonu
12. Złącze wejścia audio
13. Złącze wyjściowe VGA
14. Złącze szeregowe
15. Złącze wyjścia DisplayPort® 1.2
16. Wyjście HDMITM 1.4
17.Złącza USB 2.0 (4)
18. Złącze sieci Ethernet
19. Obszar kart PCI Express
20.Złącze kabla zasilającego
*21. Złącze szeregowe
22.Pętla na kłódkę
23.Gniazdko mocowania linki
zabezpieczającej
* W wybranych modelach
Przeczytaj oświadczenie o szybkości przesyłania danych za pomocą USB w podręczniku
użytkownika. Informacje o tym, jak dotrzeć do podręcznika użytkownika, znajdziesz w
Podręczniku na temat bezpieczeństwa i gwarancji.

*For selected models I Pentru modelele selectate I Na određenim modelima I За избрани модели I Για
επιλεγμένα μοντέλα I W wybranych modelach
Customer Replacement Units (CRUs)
Unităţi înlocuibile de către client (CRU) | Korisnički zamenljive
jedinice (KZJ) | Подменяеми от клиента части (CRU) | Μονάδες
αντικαθιστώμενες από τον πελάτη (CRU) | Części wymieniane
przez klienta (CRU)
• Card reader slot cover
• Coin-cell battery
• Computer cover
• Front bezel
• Heat sink and fan assembly
*• Keyboard
*• M.2 solid-state drive bracket
*• M.2 solid-state drive
*• Memory module
*• Mouse
Refer to the User Guide for CRU definition.
*• Optical drive bracket
*• Optical drive
*• PCI Express card
• Power cord
• Power supply assembly
*• Primary or secondary storage drive (a 2.5-
inch or 3.5- inch storage drive)
• Storage converter
*• Wi-Fi card shield
*• Wi-Fi card
• Capacul slotului cititorului de carduri
• Baterie celulară de tip monedă
• Capacul computerului
• Mască frontală
• Radiatorul și ansamblul ventilator
*• Tastura
*•Suportul unităţii SSD M.2
*•Unitate SSD M.2
*• Modul de memorie
*• Mouse
*• Suport unitate optică
*• Unitate optică
*• Placă PCI Express
• Cablu de alimentare
• Ansamblu sursă de alimentare
*• Unitate de stocare principală sau secundară
(unitate de stocare de 2,5 sau de 3,5 inchi)
• Unitate de conversie
*• Protecţie placă Wi-Fi
*•Placă Wi-Fi
Consultaţi Ghidul utilizatorului pentru definiţia unui CRU.
• Poklopac priključka za čitač kartica
• Dugmasta baterija
• Poklopac računara
• Prednja maska
• Sklop hladnjaka i ventilatora
*• Tastatura
*• Držač za M.2 SSD uređaj
*• M.2 SSD uređaj
*• Memorijski modul
*• Miš
*• Držač optičke disk jedinice
*• Optička disk jedinica
*• PCI Express kartica
• Kabl za napajanje
• Sklop izvora napajanja
*• Primarni ili sekundarni uređaj za
skladištenje (2,5-inčni ili 3,5-inčni uređaj za
skladištenje)
• Konvertor uređaja za skladištenje
*• Štitnik Wi-Fi kartice
*• Wi-Fi kartica
Definiciju za KZJ potražite u dokumentu Uputstvo za korisnike.

*For selected models I Pentru modelele selectate I Na određenim modelima I За избрани модели I Για
επιλεγμένα μοντέλα I W wybranych modelach
• Капак на гнездото за четеца на карти
• Клетъчна батерия с размер на монета
• Капак на компютъра
• Преден панел
• Модул на радиатор и вентилатор
*• Клавиатура
*• Скоба на M.2 SSD устройство
*• M.2 SSD устройство
*• Модул памет
*• Мишка
*• Скоба на оптично устройство
*• Оптично устройство
*• Карта PCI Express
• Захранващ кабел
• Модул на захранващ блок
*• Първично или вторично устройство за
съхранение (2,5-инчово или 3,5-инчово
устройство за съхранение)
• Преобразувател за съхранение
*• Щит на Wi-Fi карта
*• Wi-Fi карта
Вижте Ръководството за потребителя за определение на CRU.
• Κάλυμμα υποδοχής μονάδας
ανάγνωσης κάρτας
• Μπαταρία σε σχήμα νομίσματος
• Κάλυμμα υπολογιστή
• Μπροστινή στεφάνη
• Μονάδα ψύκτρας και ανεμιστήρα
*• Πληκτρολόγιο
*• Βάση μονάδας SSD M.2
*• Μονάδα SSD M.2
*• Μονάδα μνήμης
*• Ποντίκι
*• Πλαίσιο στήριξης μονάδας οπτικού δίσκου
*• Μονάδα οπτικού δίσκου
*• Κάρτα PCI Express
• Καλώδιο ρεύματος
• Μονάδα τροφοδοτικού
*• Κύρια ή δευτερεύουσα μονάδα
αποθήκευσης (μονάδα αποθήκευσης 2,5 ή
3,5 ιντσών)
• Μετατροπέας χώρου αποθήκευσης
*• Θωράκιση κάρτας Wi-Fi
*• Κάρτα Wi-Fi
Ανατρέξτε στον Οδηγό χρήσης για τον ορισμό CRU.
• Pokrywa gniazda czytnika kart
• Bateria pastylkowa
• Pokrywa komputera
• Przednia obejma
• Zespół radiatora i wentylatora
*• Klawiatura
*• Wspornik dysku SSD M.2
*• Dysk SSD M.2
*• Moduł pamięci
*• Mysz
*• Wspornik napędu optycznego
*• Napęd optyczny
*• Karta PCI Express
• Kabel zasilający
• Zespół zasilacza
*• Dysk podstawowy lub dodatkowy (2,5 cala
lub 3,5 cala)
• Konwerter pamięci masowej
*• Osłona karty Wi-Fi
*• Karta Wi-Fi
Definicja części wymienianej przez klienta (CRU) znajduje się w podręczniku użytkownika.

Additional information
Informaţii suplimentare I Dodatne informacije I Допълнителна
информация I Επιπλέον πληροφορίες I Dodatkowe informacje
European Union — compliance with the
Radio Equipment Directive
Hereby, Lenovo (Singapore) Pte. Ltd., declares that
the radio equipment type Lenovo V530-15ICR is in
compliance with Directive 2014/53/EU.
The full text of the system EU declaration of
conformity and the EU wireless module
declarations are available at the following Internet
addresses:
•For desktop and all-in-one computers:
https://www.lenovo.com/eu-doc-desktops
•For workstations:
https://www.lenovo.com/eu-doc-workstations
This radio equipment operates with the following
frequency bands and maximum radio-frequency
power:
Technology
Frequency
band [MHz]
Maximum
transmit
power
WLAN
802.11b/g/n
2400 - 2483.5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13.98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483.5 < 20 dBm
Uniunea Europeană-conformitate cu
Directiva referitoare la echipamentele
radio
Prin prezenta, Lenovo (Singapore) Pte. Ltd.,
declară că tipul de echipament radio Lenovo V530-
15ICR este în conformitate cu Directiva
2014/53/UE.
Textul complet al sistemului UE de declaraţii de
conformitate și declaraţiile UE privind modulele
fără fir sunt disponibile la următoarele adrese web:
•Pentru computere de tip desktop și all-in-one:
https://www.lenovo.com/eu-doc-desktops
•Pentru staţii de lucru:
https://www.lenovo.com/eu-doc-workstations
Acest echipament radio operează cu următoarele
benzi de frecvenţă și puteri maxime ale frecvenţei
radio:
Tehnologie
Bandă de
frecvenţă
[MHz]
Putere
maximă de
transmisie
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm
Evropska unija – usaglašenost sa
Direktivom za radio opremu
Ovim Lenovo (Singapore) Pte. Ltd. izjavljuje da je
radio oprema tipa Lenovo V530-15ICR u
saglasnosti sa Direktivom 2014/53/EU.
Čitav tekst sistema EU deklaracije o ispravnosti i
EU deklaracija o bežičnom modulu declarations
dostupan je na sledećim Internet adresama:
•Za stone i sve-u-jednom računare:
https://www.lenovo.com/eu-doc-desktops
•Za radne stanice:
https://www.lenovo.com/eu-doc-workstations
Ova radio oprema radi na sledećim frekventnim
opsezima i maksimalnoj snazi radio-frekvencije:
Tehnologija
Frekventni
opseg [MHz]
Maksimalna
snaga
prenosa
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm
Европейски съюз – съответствие с
Директивата за радиосъоръжения
С настоящото Lenovo (Singapore) Pte. Ltd.
декларира, че типът радиосъоръжение Lenovo
V530-15ICR съответства на Директива
2014/53/ЕС.
Пълният текст на декларацията за съответствие
на ЕС относно системата и декларациите за
безжичните модули на ЕС е наличен на
следните адреси в интернет:
•За настолни компютри и компютри „всичко в
едно“:
https://www.lenovo.com/eu-doc-desktops
•За работни станции:
https://www.lenovo.com/eu-doc-workstations

Това радиооборудване работи със следните
честотни ленти и максимална радиочестотна
мощност:
Технология
Честотна
лента [MHz]
Максимална
мощност на
предаване
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm
Ευρωπαϊκή Ένωση — Συμμόρφωση με
την Οδηγία περί Ραδιοεξοπλισμού
Δια του παρόντος, η Lenovo (Singapore) Pte. Ltd.,
δηλώνει ότι ο ραδιοεξοπλισμός τύπου Lenovo
V530-15ICR συμμορφώνεται με την Οδηγία
2014/53/ΕΕ.
Το πλήρες κείμενο της δήλωσης συμμόρφωσης
της ΕΕ για το σύστημα και οι δηλώσεις της ΕΕ για
τις ασύρματες μονάδες διατίθενται στις εξής
διευθύνσεις στο Internet:
•Για επιτραπέζιους και όλα-σε-ένα
υπολογιστές:
https://www.lenovo.com/eu-doc-desktops
•Για τους σταθμούς εργασίας:
https://www.lenovo.com/eu-doc-workstations
Ο συγκεκριμένος ραδιοεξοπλισμός λειτουργεί
στις εξής ζώνες συχνοτήτων και με την εξής
μέγιστη ισχύ ραδιοσυχνοτήτων:
Τεχνολογία
Ζώνη
συχνοτήτων
[MHz]
Μέγιστη
ισχύς
εκπομπής
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm
Unia Europejska — zgodność z
dyrektywą w sprawie kompatybilności
sprzętu radiowego
Firma Lenovo (Singapore) Pte. Ltd. niniejszym
deklaruje, że typ urządzenia radiowego Lenovo
V530-15ICR spełnia wymogi dyrektywy
2014/53/UE.
Pełna treść deklaracji zgodności systemu i jego
modułu bezprzewodowego z wymogami UE jest
dostępna na następujących stronach
internetowych:
•Komputery stacjonarne i komputery typu all-in-
one:
https://www.lenovo.com/eu-doc-desktops
•Stacje robocze:
https://www.lenovo.com/eu-doc-workstations
Urządzenie używa następujących pasm
częstotliwości radiowych i maksymalnej mocy fal
radiowych:
Technologia
Pasmo
częstotliwości
[MHz]
Maksymalna
moc
nadawania
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm

E-manual
Manual electronic | E-priručnik | Електронно ръководство |
Ηλεκτρονικό εγχειρίδιο | E-podręcznik
Second Edition (January 2020)
© Copyright Lenovo 2019, 2020
LIMITED AND RESTRICTED RIGHTS NOTICE: If data or software is delivered pursuant to a
General Services Administration “GSA” contract, use, reproduction, or disclosure is subject to
restrictions set forth in Contract No. GS-35F-05925.
Reduce I Reuse I Recycle
